KULLANIM KILAVUZU ANT-107-OB AirTies
PC, Modem ve Erişim Noktası İçin
ANT-107-OB
ANT-107-0
KULLANIM KILAVUZU VE GARANTI BELGESİ
içİNDEKİLER
Masaüstü Standı......2
Duvar Montajı (Miknatislı Anten Altlığı)......3
Vidalar Hakkında....6
Duvara Montajla İlgili Uyarılar....7
Tavana Montaj....7
Anten Tabanıyla Montaj Nasıl Yapılır?......7
ANT-107-OB İle Kullanılablicek Aygıtlar....9
Önerilen Kurulum Kuralları....12
Ürünümüzü satın aldığınız için teşekkür ederiz, kullanmaya başlamadan önce lütfen bu kılavuzu sonuna kadar okuyun
Bu cihaz, çıkarılabilir anten özelliği olan kablosuz erişim nokatarının kapsama alanını genişletmek için kullanılır. Kullandığınız modem ya da erişim noktasının üzerindeki daha düşük dBi lí anteni bu antenle değiştirdiğinizde cihazın kapsama alanı artacaktır.
Aşağıda ürünümüzü daha doğru ve verimli kullanmak için gereken bilgileri bulabilirsiniz.

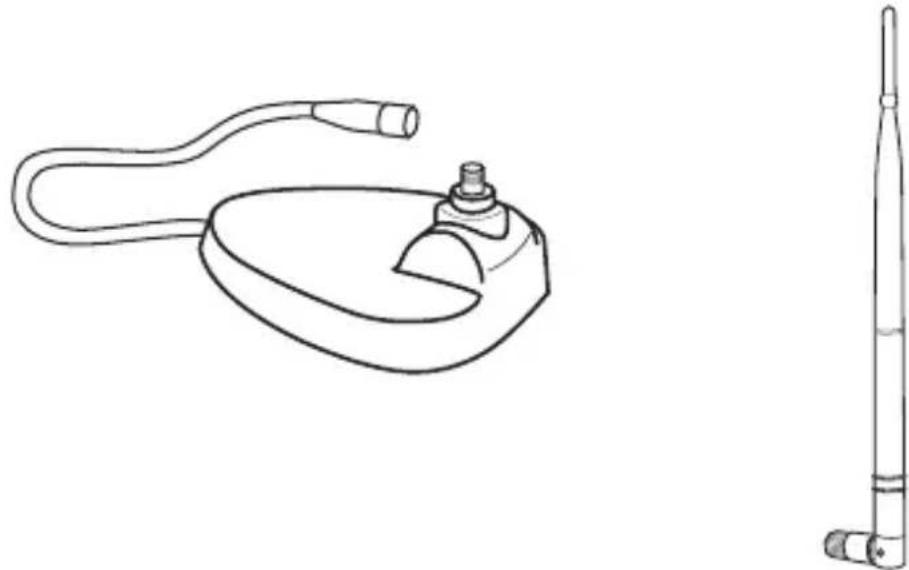

Pakette, bir anten ve uzatma kablolu anten standı bulunur.
Masaüstü Standı

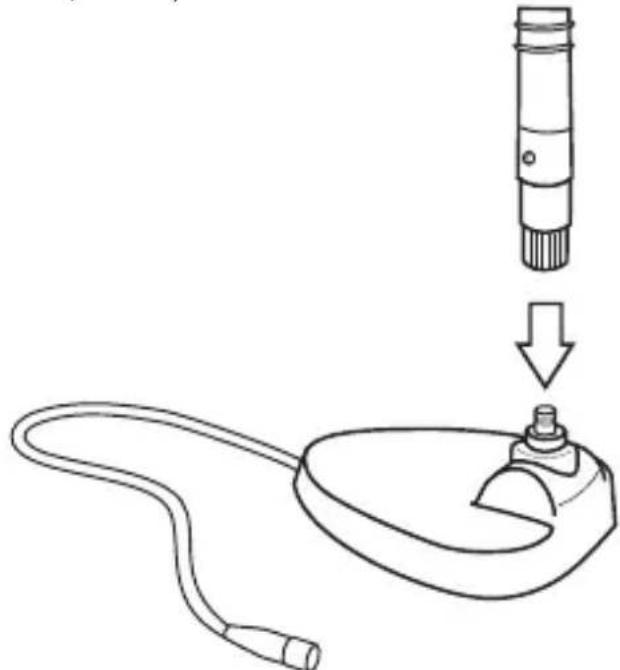

Bu pakette, anteninizi kablosuz erişim noktanıza bağladığıınızda sinyalleri almak veya iletmek için anteninizi daha iyi ya da daha yüksek bir konuma yerleştirebileceğiniz bir anten standı bulunmaktadır. Ayrıca, bu anten herhangi bir client için de kullanılabilir (örn. masaüstü bilgisayardaki PCI adaptörleri)
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.

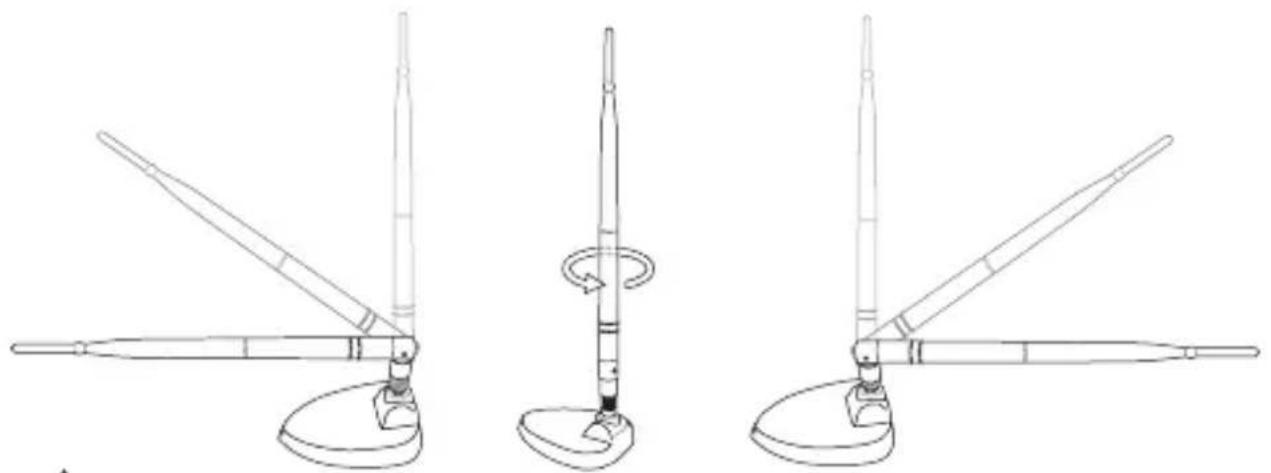

Anteni yukarıdaki şekildeki gibi çeşitli yönlere doğru hareket ettirebilirsiniz (0 - 90 derece arası eğilebilir ve 360 derece:dönebilir)
Duvar Montajı (Miknatislı Anten Altlığı)
Anteni başka bir özel kullanım için bağlantı vidalarıyla duvara monte edebilir veya miknatislı tasarımı sayesinde metal yüzeylere yapıştırabilirsiniz.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.

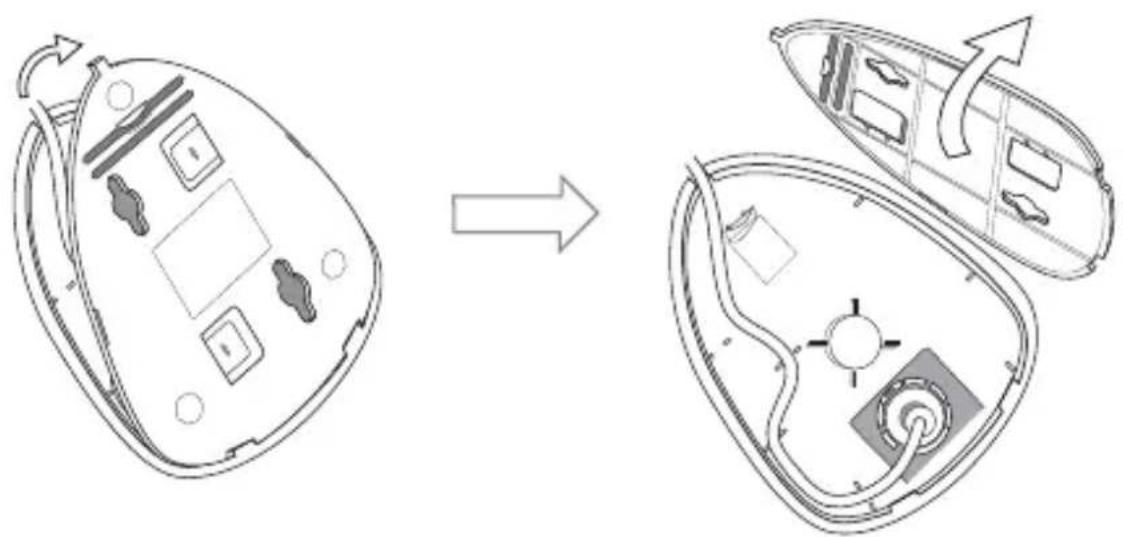

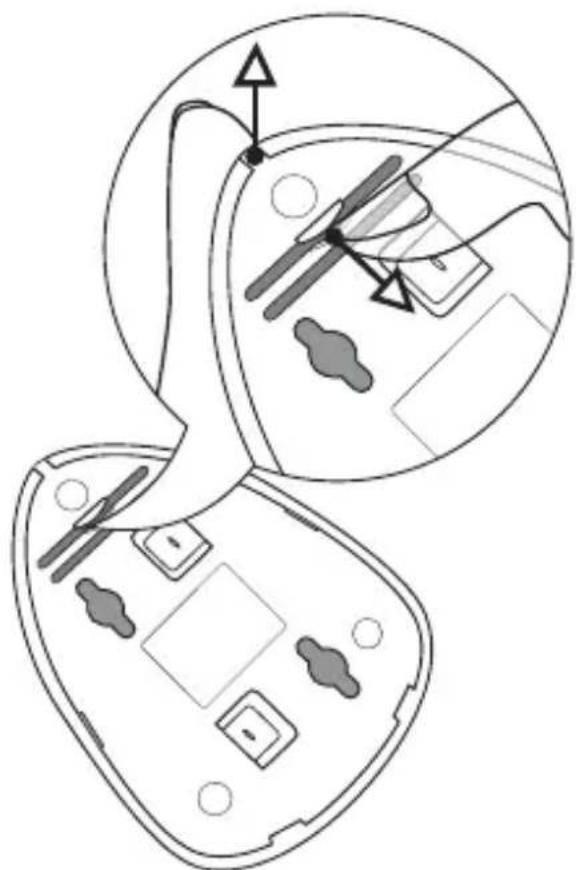

İşaret parmağınızla antenin alt kapağına aynı anda basıp çekin; anten alt kapağını ucundan kaldırmak için aynı anda baş parmağınızı kullanın.
Alt kapağı kaldırdıktan sonra antenin duvara monte edileceği yeri belirlemek ve işaretlemek için kapaktaki vida deliklerini kullanabilirsiniz..
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-Ö Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.

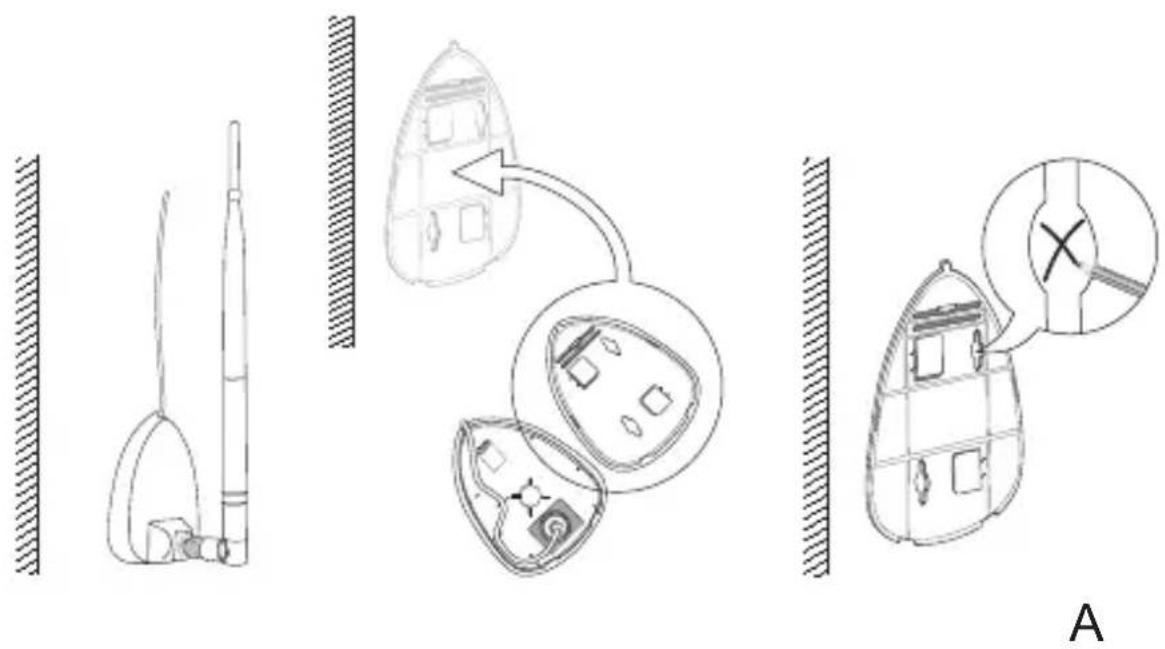

Kablo yönünüz yukarı doğruysa, alt kapağı A şemasındaki gibi tutun ve kalemlе vida yerlerini işaretleyin.

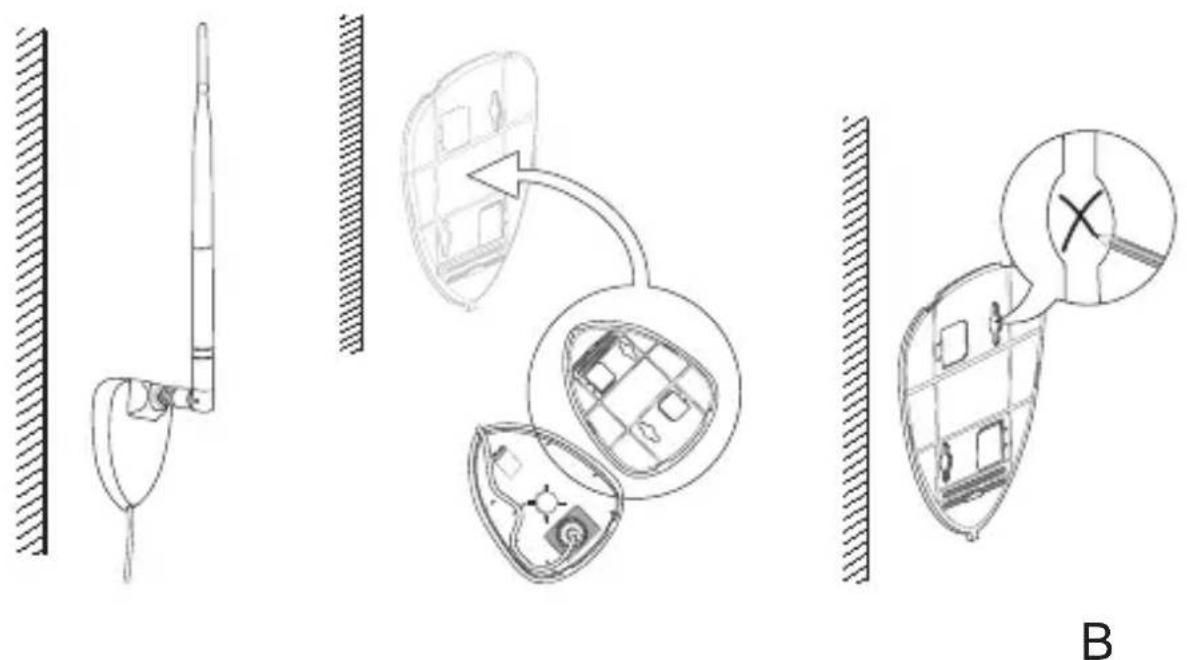

Kablo yönünüz aşağı doğruysa, alt kapağı B şemasındaki gibi tutun ve kalemlle vida yerlerini işaretleyin.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-Ö Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.

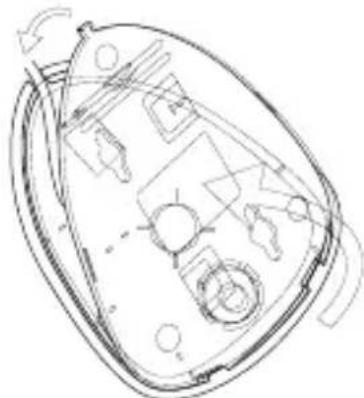

Delinecek yerleri işaretledikten sonra, alt kapağı yerine takın. Kapağı yerine taktığınızda "Klik" sesi duyacaksınız, eğer bu sesi duymazsanız tekrar deneyin.
Vidalar Hakkında

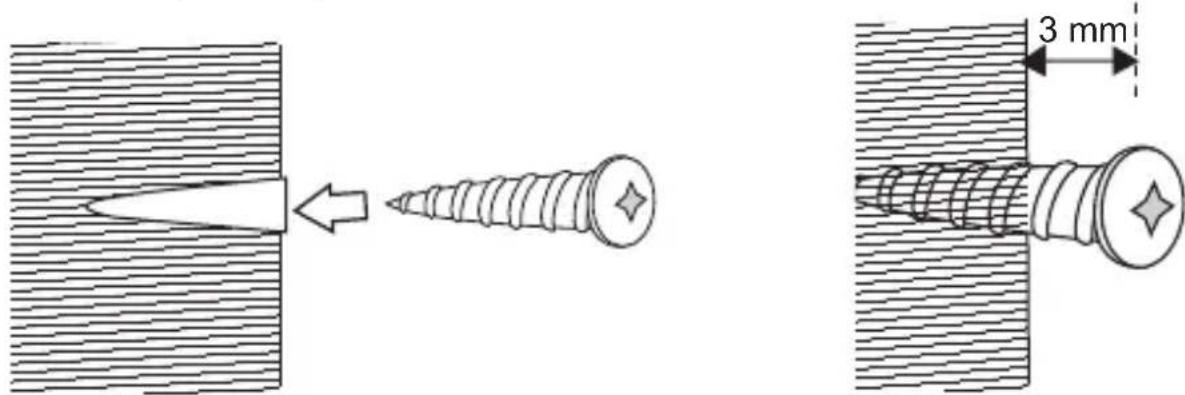

Vidaları iyice sıkın, ancak aşağıdaki şemada gösterildiği gibi biraz boşluk bırakmayı (3-5 mm arası) unutmayın.

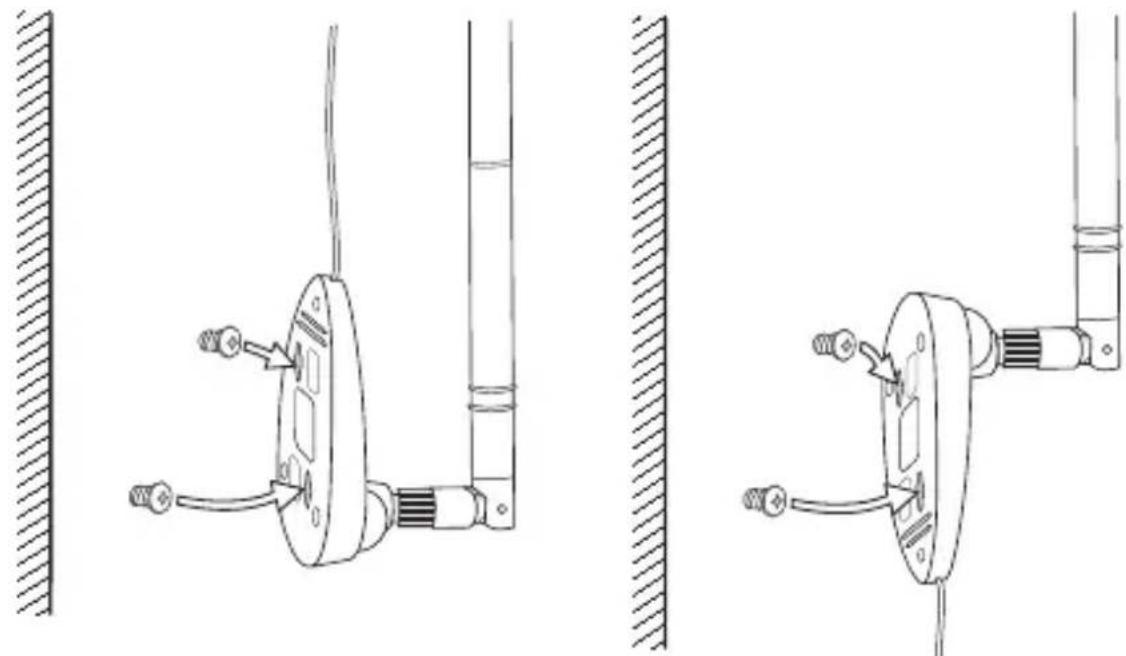

Anten standının yönü kablonun gideceği yeri belirler
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.

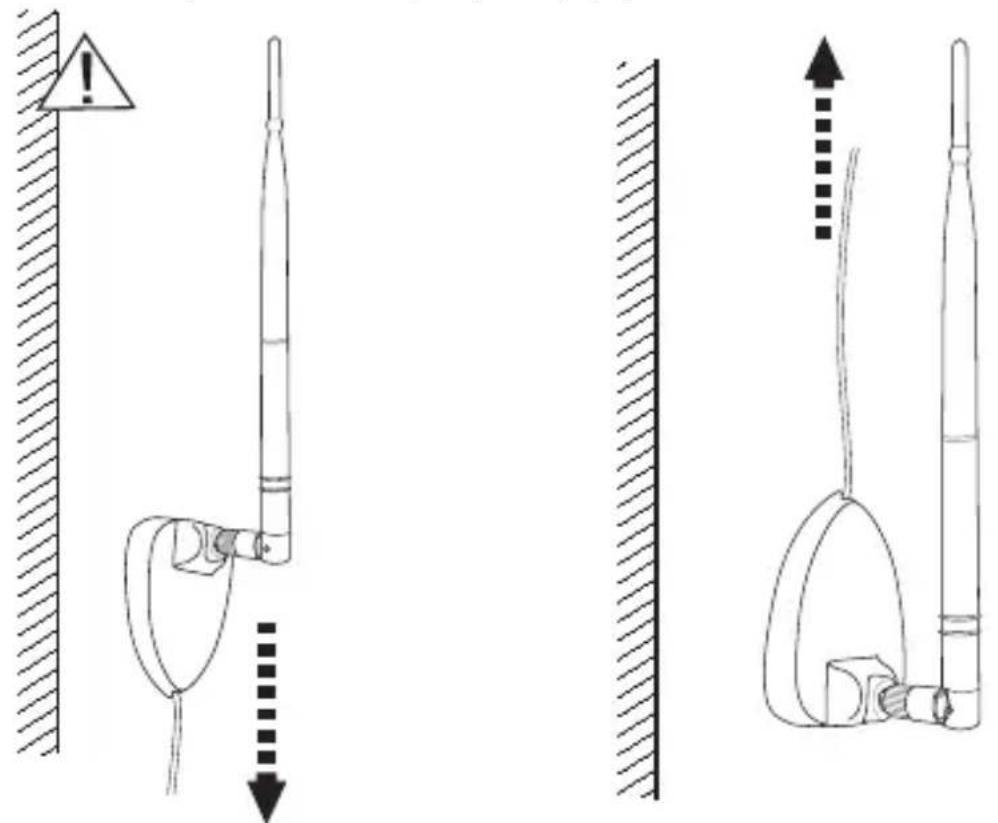

DUVARA MONTAJLA İLGİLİ UYARI

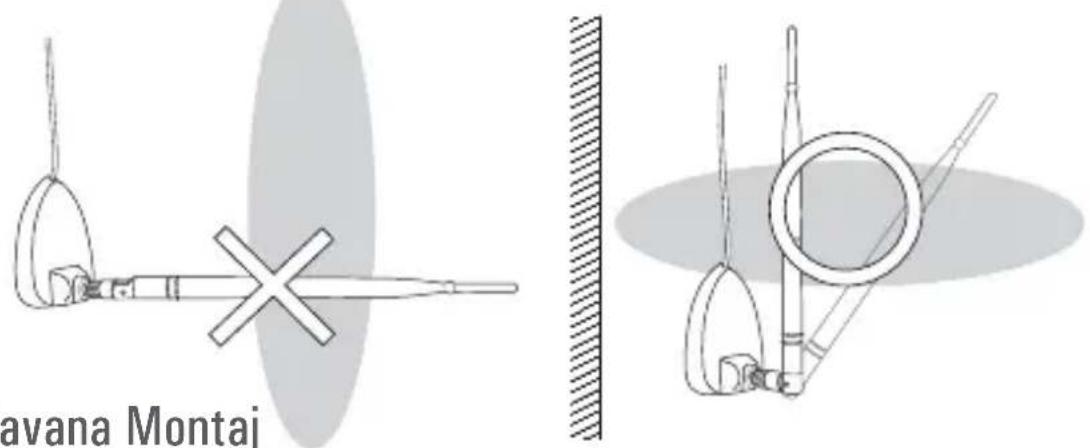

Lütfen anten gövdesini yatay yönde YERLEŞTİRMEYİN, çünkü anten gövdesi yere paralel yerleştirildiğinde antenin ürettiği sinyaller yatay ortamları kapsamak yerine sadece dikey sinyaller üretir. Ve bu durum kapsama alınını olumsuz yönde etkiler.
Tavana Montaj
Tavana montaj özelliğinin, kablosuz erişim noktânız tavanın üzerinde veya hırsıza karşı koruma kabinlerinde gizliyse kullanılması önerilir. Böylece erişim noktânız 'görülmez' ve sinyaller harici anten üzerinden etkin bir şekilde iletilebilir.
Anten Tabanıyla Tavana Montaj Nasıl Yapılır ?

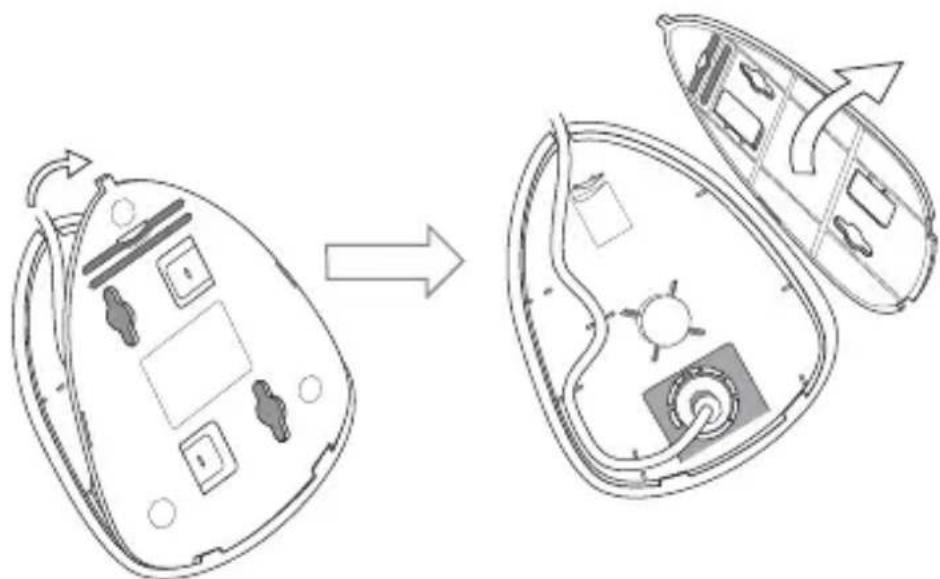

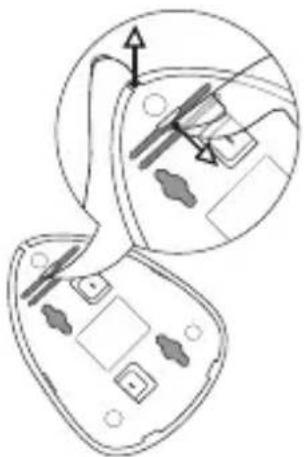

İşaret parmağınızla antenin alt kapağına aynı anda basıp çekin; anten alt kapağını ucundan kaldırmak için aynı anda başparmağınızı kullanın.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-Ö Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
Başparmağınızla alt kapağı dışa doğru itip kapağı açın ve ters çevirerek yeniden monte edin. Daha sonra kapağı yerine oturtun.

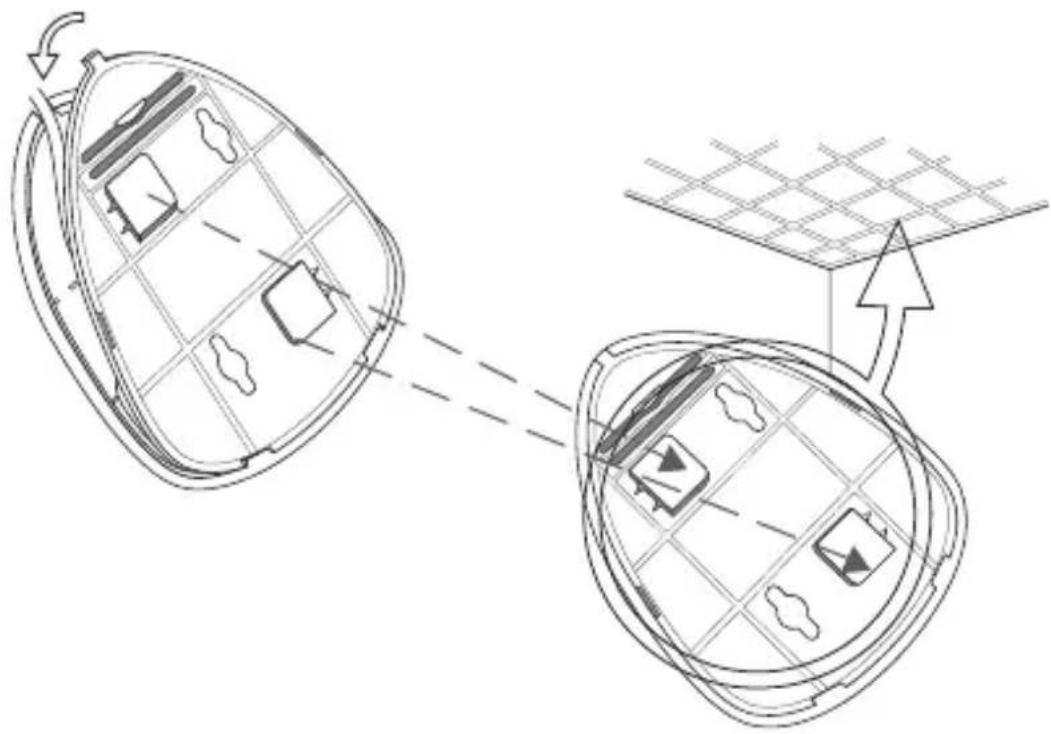

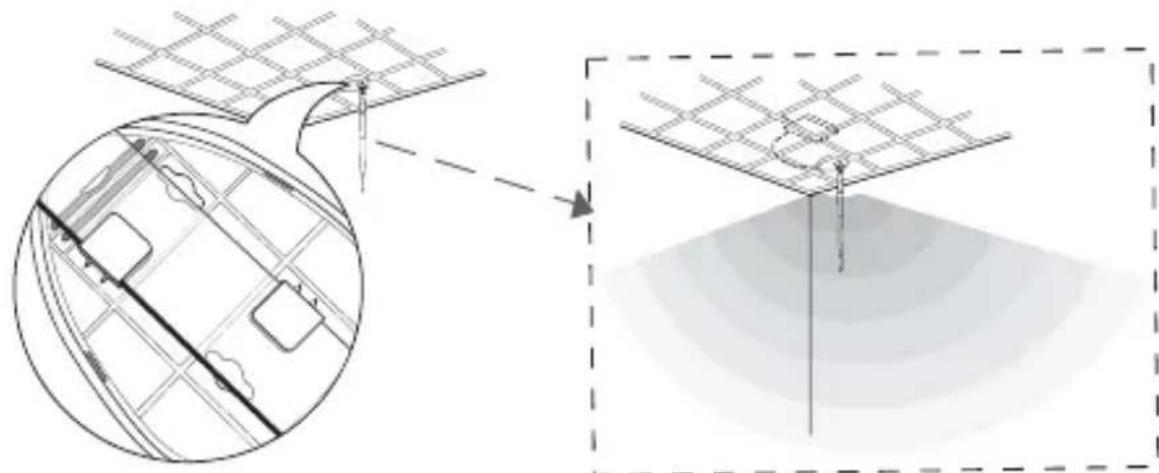

Burada iki plastik kanca göreceksiniz, bu plastik kancalar yardımıyla anteni tavanınızdaki çelik çerçevelere oturtabilirsiniz.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
ANT-107-O(B) ile kullanılabilecek Aygıtlar

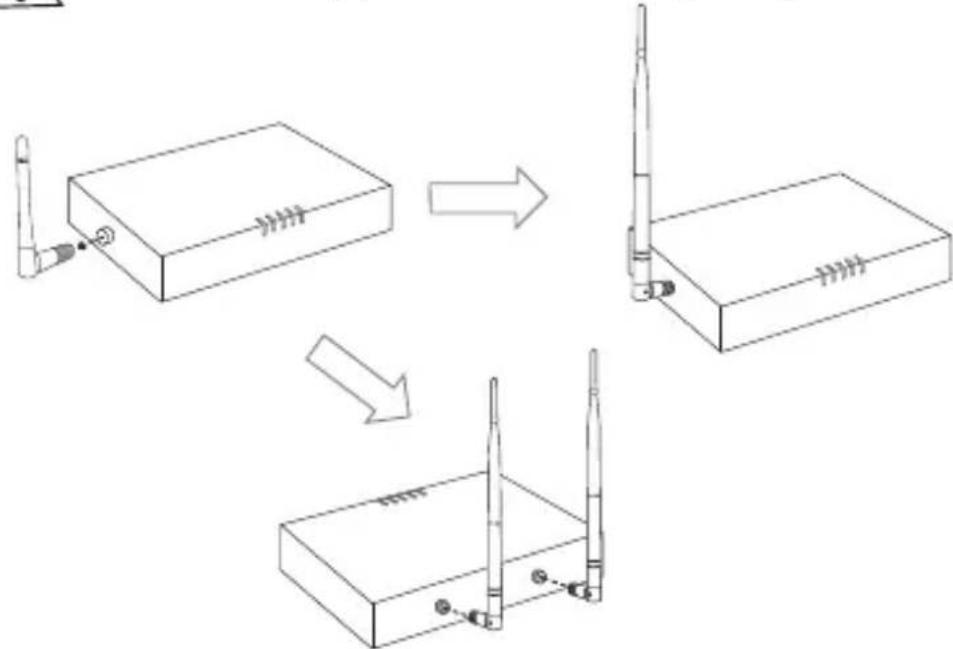

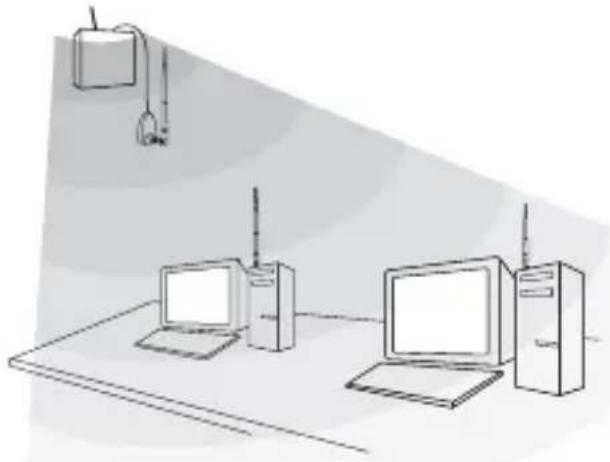

Çıkarılabilir Anten Özelliği Olan Kablosuz Erişim Noktaları
UYARI:
Kal losuz cihazınızın değiştirilebilir anten özelliği olduğundan emin olun
Kablosuz erişim noktanızın 2 ya da daha fazla harici anten bağlantı noktası varsa, varsayılan antenleri değiştirmek için bir tane ya da daha fazla ANT-107-O(B)satın almanız gerekebilir.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-Ö Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
Kablosuz erişim noktası iyi bir konumdaysa, anten standını kullanmadan sadece anteni değiştirebilirsiniz.
Kablosuz erişim noktası sinyallerin engellenebileceği kötü bir konumdaysa, daha iyi sinyal almak için anten standıyla bağlamayı deneyin.

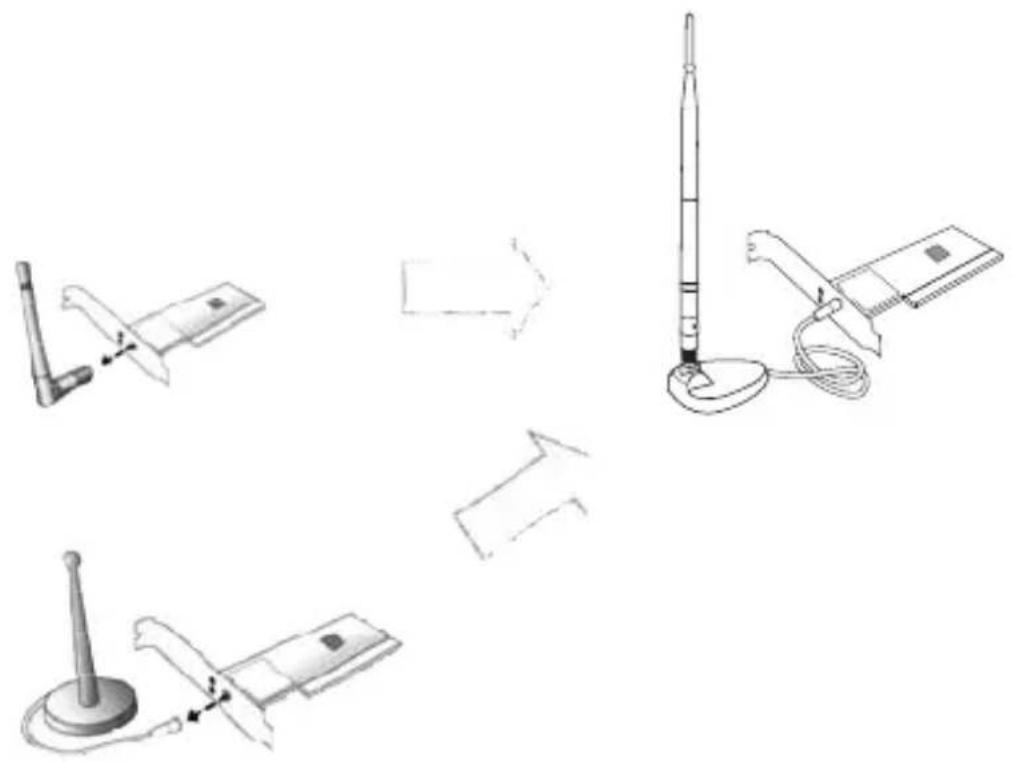

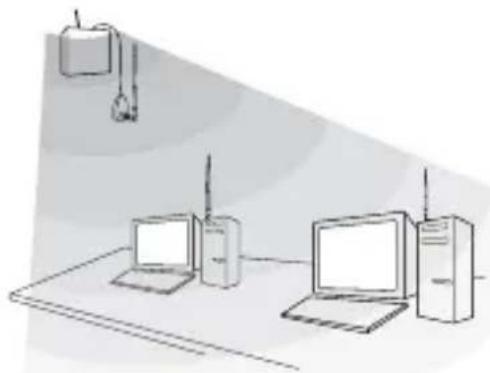

Masaüstü PC için PCI Adaptörü

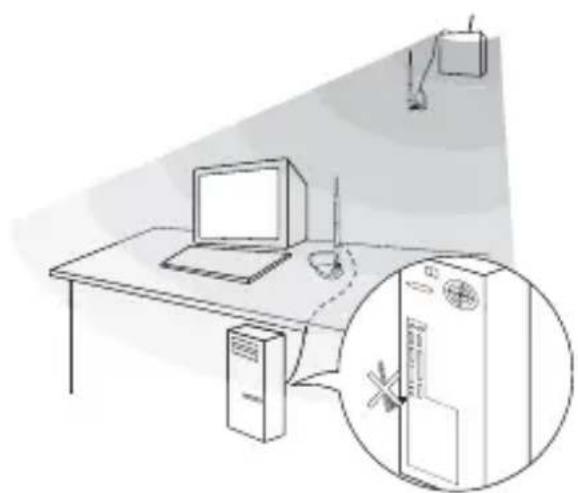

Normalde, masaüstü bilgisayarınızın ana makinesi masanın altında ya da duvar veya bölme duvarlarının yanında bulunur; bu für kullanımlar sinyal yönlerini engelleyebilir ve bazen tatmin edici olmayan bağlantı kalitesine neden olabilir.
Daha iyi bağlantı kalitesi için anteninizi uzatma kablosunu kullanarak kablosuz erişim noktasını gören bir yere koymalısınız.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
Şu anda Erişim Noktası/ Yönlendirici/ PCI adaptörleri gibi kablosuz cihazlarınızdaki standart antenlerinizle bağlantı kaliteniz zayıfsa, lütfen ürünlerle verilen standart anteni veya düşük performanslı anteni ANT-107-O(B) ile değiştirin.
Erişim noktasını ve istemci kullanıcıyı birbirine bağlamak amacıyla başka bir harici ANT-107-O(B) satın alınarak, sinyal daha iyi alınıp iletilebilir.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-Ö Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
Ev/ofis masaüstü PC kullanıcıları harici anten kullanmak için kablosuz erişim noktasının konumuna dikkat etmelidir; Bu anteni, erişim noktasını "görebileceği" bir yere yerleştirerek daha iyi bağlantı kurabilirsiniz

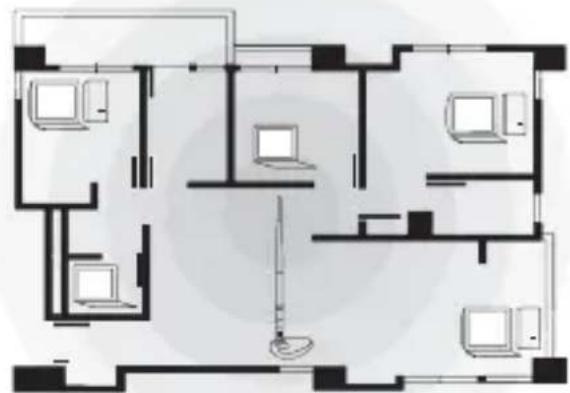

Önerilen kurulum konumları
Bu anten 360 derece geniş açılı sinyal kapsamına sahiptir, kapsama alanını verimli kullanabilmek için ev/ofis ortamlarının ortasında kullanabilirsiniz.
Üründen tam verim alabilmek için;
(1) Her iki tarafta da aynı antenler kullanılmalıdır.
(2) iletim alanları arasında engel olmamalıdır
(3) Her iki yerde de antenler birbirini "görmeli" veya çıplak gözle görülebilir olmalıdır.
(4) Tipik kullanıma dayalı performans tahmini farklı alan koşullarına bağlı olarak değişiklik gösterebilir.
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
Diğer Bilgiler
1. Bakım Onarım Hizmeti Veren Firma Bilgileri:
AirTies Kablosuz İletişim Sanayi ve Dış Ticaret AŞ Büyükdere Cad. Şarlı İş Merkezi No:103 Kat:5 Mecidiyeköy-ISTANBUL
2. İthalatçı Firma Bilgileri:
AirTies Kablosuz İletişim Sanayi ve Dış Tic. A.Ş. İ.T.Ü. Ayazağa Kampüsü Koruyolu Ari-2/A Blok Kat 8 Maslak, İstanbul /Türkiye
Koşulsuz müşteri memnuniyeti ilkesini benimsemiş olan AirTies'ın tüm ürünlerinde uyguladığı destek ve garanti şu şekildedir:
- AirTies ürünü arızalanırsa öncelikle AirTies 7/24 Destek Hattı (0212 444 0239) aran ve arıza kendilerine danışılmalıdır. Arıza ve sorunların çoğunluğu telefonda teknik destek uzmanlarıyla görüşerek çözülebilmektedir.
- AirTies 7/24 Destek Hattından verilen talimata göre arızalı ürün için bir arıza takip numarası alınarak AirTies servis merkezinin "Büyükdere Caddesi No:103 K:5 Mecidiyeköy - İstanbul" adresine gönderilir. Destek Hattından alınan arıza takip numarası kargo poşetinin üzerine görünebilecek büyüklükte yazılmalıdır.
- Ürün satış tarihinden itibaren 3 yıl kapsamlı AirTies garantisi altındadır.
- Ürünün adaptör, splitter, kablo gibi tüm parçaları garanti kapsamındadır.
- Bu süre dahilinde ürünlerin herhangi bir sebeple arizalanması durumunda AirTies ve yetkili servisleri tarafından bedelsiz tamir edilir.
- Tamiri mümkün ya da ekonomik olmayan ürünler, bedelsiz olarak yenisiyle değiştirilir.
- Ürünün kullanım kılavuzunda yer alan hususlara aykırı kullanılması halinde ortaya çıkacak arızaların garantiye dahil edilmesi yasal olarak zorunlu değil iken, koşulsuz müşteri memnuniyeti ilkesiyle çalışan AirTies servisi, bu tip arızaların giderilmesi için de elinden gelen çabayı gösterecektir.
- AirTies servis noktasına gönderilen ürünler, ürünlerin teslim alınmasından itibaren 2 iş günü içinde tamir edildikten ya da değiştirildikten sonra ürünün sahibine gönderilir.
- Eğer ürün değiştirmek için aynı modelden bulunamazsa, orijinal ürünün tüm özelliklerine sahip daha yeni bir model ile değiştirilir.
AirTies Teknik Destek Merkezi: 0212 444 0239
Büyükdere Caddesi Şarlı İş Merkezi No:103 K:5 Mecidiyeköy – İstanbul
Not: Masaüstü standı sadece ANT-107-OB ürünlerinde mevcuttur. ANT-107-0 Ürünlerinde kutu içeriğinde masaüstü standı bulunmamaktadır.
Garanti Belgesi
Belge İzin Tarihi : 09.08.07
Bu belgenin kullanılmasına; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve Kanun'a dayanarak yürürlüğe konulan Garanti belgesi Uygulama esaslarına dair teblig uyarınca, T.C.Sanayi ve Ticaret Bakanlığı Tüketicinin ye Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.
TASARLAYAN VE ÜRETİMİNİ YAPTIRAN FİRMA
Ünvan : AirTies Kablosuz iletişim Sanayi ve Dış Ticaret A, Ş,
Adres : Büyükdere Caddesi No:103 Kat:5
Mecidiyeköy - İstanbul
Telefon : 0212 444 0239
Faks : 0212 318 6298
Firma Yetkilisinin İmzası ve Kaşesi
YETKİLİ SATICI
Ünvan Adres
Telefon : Faks : Fatura Tarihi ve No : Tarihi imza ve Kaşe :
Marka Model İrsaliye No Teslim Tarihi ve Yeri
Bandrol ve Seri No : Azami Tamir Süresi : 30 İş Günü AirTies Uygulaması : 2 İş günü Garanti Süresi : 3 Yıl
