KULLANIM KILAVUZU ZRB 836 MW ZANUSSI

TR Kullanma Kılavuzu 62

Хладилник-фризер Frigider cu congelator Холодильник-морозильник Chladnička s mrazničkou Buzdolabi

USER MANUAL

Güvenlik bilgileri	62
Çalıştırma	64
İlk kullanım	65
Günlük kullanım	65
EasyWater Sebilin kullanımı	_ _ _
Yararlı ipuçları ve bilgiler	67

Bakım ve temizlik	68
Servisi aramadan önce	70
Teknik veriler	72
Montaj	72
Çevőyle ilgili bilgiler	74

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

Güvenlik bilgileri

Kendi güvenliğiniz ve cihazın doğru kullanımı için cihazı monte etmeden ve ilk kez kullanmadan önce, bu kullanma kılavuzunu, ipuçları ve uyarı bilgileri de dahil olmak üzere, dikkatle okuyun. Gereksiz hatalardan ve kazalardan kaçınmak için, cihazı kullanan tüm kişilerin cihazın kullanımıyla ve güvenlik özellikleriyle ilgili bilgiye sahip olması önemlidir. Bu kılavuzu saklayın ve cihaz başka bir yere taşındığında veya satıldığında beraberinde verin, böylece cihazı kullanacak diğer kişilerin de cihazın kullanımı ve güvenlik için yapılması gerekenler hakkında bilgi sahibi olması sağlanmış olur.

Üretici firma ihmallerden kaynaklanan zararlardan sorumlu olmadığından, kendi can ve mal güvenliğiniz için bu kullanıcı talimatlarındaki uyarıları dikkate alın.

Çocuklar ve savunmasız kişilerin güvenliği

• Bu cihaz, kullanımıyla ilgili talimat veya gözetim güvenliklerinden sorumlu kişi tarafından sağlanmadıkça, fiziksel, duyusal veya zihinsel yeterlilikleri az kişilerce (çocuklar dahil) veya deneyimi ve bilgisi olmayanlarca kullanılmamalıdır.
  Küçük çocuklar, cihazla oynamayacaklarından emin olunması için gözetim altında tutulmalıdır.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun. Boğulma riski söz konusudur.
• Eğer cihazı elden çıkarıyorsanız, oyun oynayan çocukları elektrik çarpmaması ve cihazda kilitli kalmamaları için fişini prizden çekin, elektrik kablosunu kesin (mümkün

olduğunca cihaza yakın kısmından) ve ka- pagını çıkartın.

- Eğer mıknatısı kapı contaları olan bu cihaz, kapısında veya kapağında yaylı bir kilit (dil) mekanizması olan eski bir cihazın yerine alınmış ise, eski cihazınızı elden çıkarmadan önce kilit mekanizmasını kullanılmaz hale getirin. Bu şekilde, çocukların cihazın içinde kilitli kalarak kendilerine zarar vermelerini önlemiş olursunuz.

Genel güvenlik

Dikkat Havalandırma menfezlerini, tıkanmasını önleyerek temiz halde tutun.

• Bu cihaz, bu kullanma kılavuzunda açıklandığı gibi, evde kullanılan yiyecekleri ve/veya içecekleri muhafaza etmek amacıyla üretilmiştir.
• Buz çözme sürecini hızlandırmak için mekanik bir aygıt veya başka bir suni yöntem kullanmayın.
• Üretici firma tarafından onaylanmadığı sürece, diğer elektrikli cihazları (dondurma yapma makineleri gibi) soğutucu cihazların içinde kullanmayın.
• Soğutucu devresine zarar vermeyin.
• Cihazın soğutucu devresinde, çevreyle ol- dukça dost doğal bir gaz olan ve bununla birlikte yanıcı özelliği olan soğutucu izobü- tan (R600a) bulunmaktadır.
  Cihazın nakliyesi ve montajı süresince, soğutucu devre bileşenlerinin hiçbirinin hasar görmediğinden emin olun.
  Eğer soğutucu devresi hasar görmüşse:

– Çıplak ateş ve ateşleme kaynaklarını uzak tutun.
– Cihazın yerleştirildiği odayı iyice havalandırın.

- Bu ürünün özelliklerinde değişiklik yapmak veya ürünü herhangi bir şekilde değiştirmek tehlikelidir. Kablodaki herhangi bir hasar bir kısa devreye, yangına ve/veya elektrik çarpmasına neden olabilir.

Uyarı Tehlikeden kaçınmak için tüm elektrikli parçalar (elektrik kablosu, fiş, kompresör) sertifikalı bir servis yetkilisi veya kalifiye bir servis personeli tarafından değiştirilmelidir.

1. Elektrik kablosu uzatılmamalıdır.
2. Elektrik fişinin cihazın arkasında sıkışıp ezilmediğinden veya zarar görmediğinden emin olun. Sıkışıp ezilmiş veya zarar görmüş bir elektrik fişi aşırı ısınabilir ve bir yangına neden olabilir.
3. Cihazın elektrik fişine erişebildiğinizden emin olun.
4. Elektrik kablosunu çekmeyin.
5. Eğer elektrik prizi gevşek ise, fişi takmayın. Elektrik çarpması veya yangın riski söz konusudur.

6. Cihazı, dahili aydınlatma lambasının kapağı ^17) olmadan çalıştırmayın.

7. Bu cihaz ağırdır. Taşırken dikkatli olunmalıdır.

8. Elleriniz nemli / ıslak ise, cildiniz tahriş olabileceğinden veya donmaya / soğuk ya- nığına neden olabileceğinden dondurucu bölmesinden bir şey çıkarmayın veya içindekilere dokunmayın.
9. Cihazı uzun süre doğrudan güneş ışığına maruz bırakmayın.
10. Bu cihazda kullanılan elektrik ampulleri ^18) sadece elektrikli ev aletleri için seçilmiş özel amaçlı ampullerdir. Bunlar evdeki normal aydınlatma için kullanılamazlar.

Günlük Kullanım

• Sıcak kapları cihazın içindeki plastik parçaların üzerine koymayın.
• Yanıcı gaz ve sıvıları cihaza koymayın, çünkü bunlar patlayabilir.
• Gıda ürünlerini doğrudan arka paneldeki hava çıkışına dayamayın. ^19)
• Donmuş yiyecekler, buzu çözüldükten sonra tekrar dondurulmamalıdır.
• Hazır donmuş yiyecekleri, donmuş gıda üreticisinin talimatlarına göre muhafaza edin.
• Cihaz üreticisinin muhafaza önerilerine tümüyle uyulmalıdır. İlgili talimatlara bakın.
• Dondurucuya karbonatlı veya gazlı içecekler koymayın, çünkü bu sıvılar bulundukları kabin içinde basınç oluşturur ve patlayarak cihazın hasar görmesine neden olabilirler.
• Buz tanecikleri, eğer cihazdan çıkarıldığı anda hemen tüketilirse, don yanıklarına neden olabilir.

Bakım ve temizlik

• Bakımdan önce, cihazı kapayın ve elektrik fişini prizden çekin.
• Cihazı metal cisimlerle temizlemeyin.
• Cihazdaki buzu temizlemek için sivri cisimler kullanmayın. Plastik bir kazıyıcı kullanın.
• Buzdolabının tahliye kısmında erimiş buza ait su olup olmadığını düzenli olarak kontrol edin. Gerekirse tahliye kısmını temizleyin. Eğer tahliye kısmı tıkalı ise, su cihazın alt kısmında toplanacaktır.

Montaj

Önemli Elektrik bağlantısı için ilgili paragraflarda verilen talimatlara uyun.

- Cihazı ambalajından çıkartın ve hasar olup olmadığını kontrol edin. Eğer hasar varsa cihazın fişini prize takmayın. Olası hasarları derhal satın aldığınız yere bildirin. Böyle bir durumda ambalajı atmayın.

• Yağın geri kompresöre akmasını sağlamak için, cihazın fişini takmadan önce en az iki saat beklemeniz önerilir.

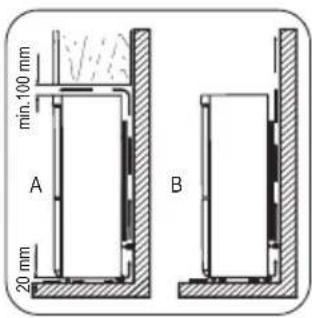

• Cihazın etrafında yeterli hava dolaşımı olmalıdır, aksi halde cihaz aşırı ısınabilir. Yeterli havalandırma sağlamak için, montajla ilgili talimatlara uyun.
• Olası yanmaları önlemek için cihazın sıcak parçalarına (kompresör, yoğusturucu) dokunulmasını engellemek amacıyla cihazın arka kısmı mümkünse bir duvara yaslanmalıdır.
• Cihaz, kalorifer veya pişirme cihazlarının yakınına yerleştirilmemelidir.
• Cihaz monte edildikten sonra elektrik prizinin erişilebilir konumda kaldığından emin olun.
• Sadece içilebilir kalitedeki su kaynaklarına bağlayın. ^20)

Servis

- Cihazın servis işlemi için yapılması gereken elektrikle ilgili herhangi bir iş, kalifiye

Çalıştırma

Açma

Fişi prize takın.

Isı ayar düğmesini saat yönünde çevirerek bir orta ayara getirin.

Kapatma

Cihazı kapatmak için, ısı ayar düğmesini "O" konumuna getirin.

Sıcaklık ayarlaması

Sıcaklık otomatik olarak ayarlanır.

Cihazı çalıştırmak için aşağıdaki işlemleri yapın:

• Asgari soğukluk elde etmek için ısı ayar düğmesini düşük ayarlara getirin.
• Azami soğukluk elde etmek için ısı ayar düğmesini yüksek ayarlara getirin.

Orta düzeyde bir ayar, genelde en uygun olanıdır.

bir elektrikçi veya uzman bir kişi tarafından yapılmalıdır.

- Bu ürünün servis işlemleri yetkili servis tarafından yapılmalı ve sadece orijinal yedek parçalar kullanılmalıdır.

Çevre Koruması

Bu cihazın soğutucu devresinde ve yalıtım malzemelerinde ozon tabakasına zarar veren gazlar bulunmaz. Bu cihaz, kentsel atıklar ve çöplerle birlikte atılmamalıdır. Yalıtım köpüğü yanıcı gazlar içerir: cihaz, yerel yetkili makamlarınızdan bilgi edinebileceğiniz yürürlükteki kanunlara uygun olarak elden çıkartılmalıdır. Soğutma ünitesine, özellikle ısı eşanjörü yakınındaki kısma zarar gelmesini önleyin. Bu cihazda kullanılan ve simgesiyle işaretli olan malzemeler geri dönüşümlüdür.

Ancak tam ayar, cihazın içindeki sıcaklığın aşağıdaki unsurlara bağlı olduğu dikkate alınarak seçilmelidir:

• Oda sıcaklığı
• Cihaz kapısını açma sıklığı
  • Cihaza konan yiyecek miktarı
• Cihazın yeri.

Önemli Eğer ortam sıcaklığı yüksekse veya cihaz tam dolu ise ve cihaz en düşük sıcaklığa ayarlanmışa, cihaz devamlı çalışabilir ve bunun neticesinde arka duvarında buz oluşabilir. Böyle bir durumda, otomatik buz çözme işleminin devreye girmesini sağlamak ve enerji tüketimini azaltmak için ayar düğmesi daha yüksek bir sıcaklığa getirilmelidir.

İç kısmın temizliği

Cihazı ilk kez kullanmadan önce, yeni bir ürünün sahip olduğu tipik kokuyu gidermek için cihazın iç kısmını ve dahili aksesuarlarını ıllık su ve biraz nötr sabun kullanarak yıkayın ve daha sonra iyice kurulayın.

Günlük kullanım

Önemli Cihazın kaplamasına zarar verdiklerinden, deterjanları veya aşındırıcı toz temizlik ürünlerini kullanmayın.

Taze yiyeceklerin dondurulması

Dondurucu bölmesi, taze yiyeceklerin dondurulması, dondurulmuş ve derin dondurulmuş yiyeceklerin uzun süreli muhafazası için uygundur.

Taze yiyecekleri dondurmak için, orta ayarın değiştirilmesi gerekmez.

Ancak daha hızlı bir dondurma işlemi için, maksimum soğukluk elde etmek amacıyla ısı ayar düğmesini yüksek ayarlara getirin.

Önemli Bu durumda, soğutucu bölmesi sıcaklığı 0°C'nin altına düşebilir. Böyle bir durumla karşılaşırsanız, sıcaklık ayar düğmesini daha sıcak bir ayara getirin.

Dondurulacak olan taze yiyeceği en üst bölmeye yerleştirin.

Donmuş yiyeceklerin muhafazası

Cihazı ilk kez çalıştırdığınızda veya belirli bir süre kullanım dışı bırakıktan sonra, yiyecekleri dondurucuya yerleştirmeden önce cihazı en az 2 saat en soğuk ayarda çalışmaya bırakın.

Önemli Örneğin bir elektrik kesintisi yüzünden istenmeden buz çözülürse, eğer elektrik kesintisi, teknik özellikler bölümünde "başlatma süresi" kısmında belirtilen süreden daha uzun sürerse, buzu çözülen yiyecek hemen tüketilmeli, veya derhal pişirilerek yeniden dondurulmalıdır (soğuduktan sonra).

Buz eritme

Derin dondurulmuş veya normal donmuş gı-dalar kullanılmadan önce, soğutucu bölme-sinde veya oda sıcaklığında (bu işlem için gereken süreye bağlı olarak) buzu eritilebilir. Küçük parçalar, dondurucudan çıkartıldığı anda donmuş haldeyken bile pişirilebilir: böyle bir durumda pişirme işlemi daha uzun sürecektir.

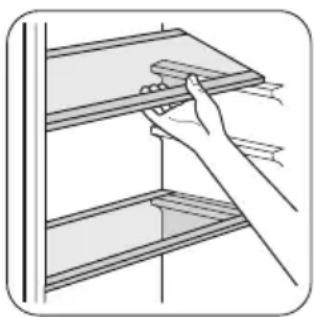

Portatif raflar

Soğutucunun yan panellerinde, rafları istediğiniz gibi yerleştirmenize olanak veren bir dizi ray bulunmaktadır.

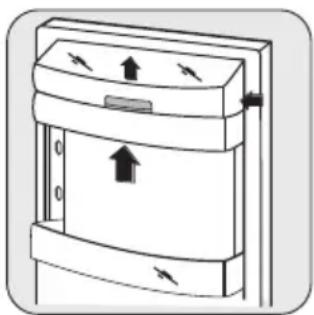

Kapı raflarının konumlandırılması

Farklı ebatlardaki yi-yecek paketlerini yerleştirebilmek için, kapak rafları farklı yüksekliklere ayarlanabilir.

Raf yerinden çıkın-caya kadar okların yönünde kademe kademe çekin, daha sonra istediğiniz şekilde konumlandırın.

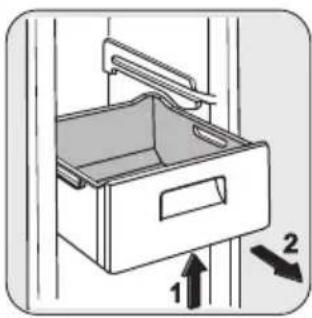

Dondurucu sepetlerinin dondurucudan çıkartılması

Dondurucu sepetlerin kazara yerlerinden çıkmasını veya düşmelerini önleyen durdurma noktası vardır. Dondurucudan çıkarırken se-

peti kendinize doğru çekin ve sonuna kadar çektikten sonra, ön kısmını yukarı kaldırarak sepeti çıkartın.

Sepeti yerine geri takarken, dondurucudaki yerine oturtmak için ön kısmını hafifçe kaldırınız. Durdurma noktalarının üstüne geldiğinizde, sepetleri yerlerine bastırarak oturtunuz.

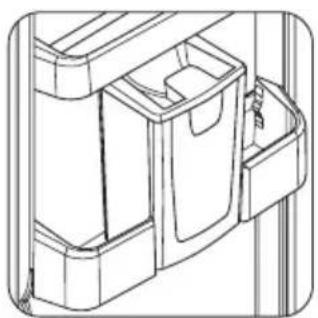

EasyWater Sebilin kullanımı

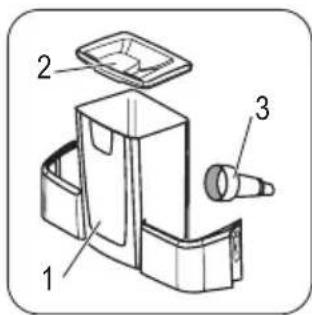

Dahili bileşenler:

1. Su haznesi
2. Hazne kapağı
3. Valf ve conta

1. Sebil
2. Su kolu
3. Su damlalık tab- lası

1 2 3

Su sebilinizin ilk kez çalıştırılması

1. Her türlü bantı ve diğer koruma sistemlerini hazne tertibatından çıkarın.
2. Muhtemel kalıntıları çıkarmak amacıyla, bileşenleri "Su sebili temizlik prosedürü" bölümünde açıklandığı gibi temizleyin.

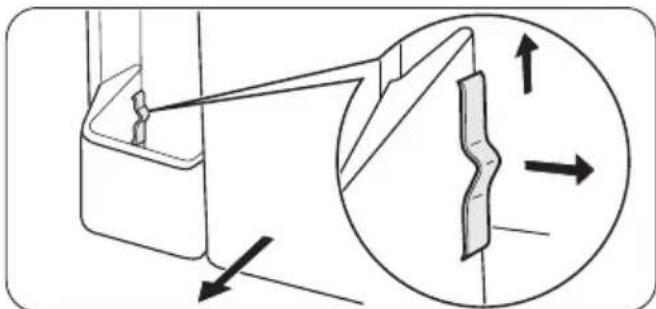

Su sebili temizlik prosedürü

1. Haznenin yanlarındaki iki durdurma elemanını resimlerde gösterildiği gibi kilitli durumdan kurtarın:

2. Tutma elemanlarının ortasına bastırın ve yukarıya doğru kaldırın
   – Tutucuyu merkezi hazne doğrultusunda kaydırın.

3. Hazneyi valf doğrultusunda yukarıya doğru itin.

4. Kapağı çıkarın.

1. Valfi, saat yönünün aksine çevirerek gevşetin (valf contasını kaybetmemeye özen gösterin çünkü özelliklerin doğru işlemesi için gereklidir).
2. Hazneyi, hazne kapağını, valf ve contayı ılık su ve nötr sabun solüsyonu ile temizleyin. Önce valfi durulayın ve diğer parçaları temizlerken, valfi kapı deliğine yerleştirin (soğutucudan soğuk hava sızıntısını önlemek için).
3. Hazne parçalarının temizlenmesi bittikten sonra, valfi buzdolabının kapısından geri çıkarın ve hazneyi, demontajın tersi bir sırayla (4;3;2;1) monte edin (valf contasını yerleştirirken dikkat edin).
4. Monte edilmiş hazneyi kapıya, valf doğrultusunda takın.
5. Tutma elemanlarını kilit açma işlemini tersine uygulayarak kilitleyin.

EasyWater Sebilin kullanımı

Hazneyi soğuk suyla doldurmak için tek yapmanız gereken, bir sürahi musluk su-yu alarak kapaktaki dolum deliği kanalıyla haznenin içine dökmektir.

Önemli Suyun, buz- dolabının açılıp ka- panması sırasında dökülmesi riskini ön- lemek için hazneyi, üzerinde belirtilen 'dolum maksimum seviye göstergesi'nin üzerinde doldurma- yın.

Su haznesindeki suyun tamamını 1-2 gün içinde kullanıp bitirmediyseniz, yeniden doldurmadan önce ünitenin içinde kalmış tüm suyu lütfen dökün.

Önemli bilgiler

• Buzdolabının kapı valf deliği, cihazın düzenli işlevi sırasında valf ve conta ile kapatılmalıdır.
• Sadece içme suyu kullanın. Diğer içecek türlerinin kullanımı, hazne ve sebilde kalıntı, tat veya koku bırakabilir.

Yararlı ipuçları ve bilgiler

Enerji tasarrufuyla ilgili ipuçları

• Cihazın kapısını çok sık açmayın veya gerektiğini daha uzun süre açık bırakmayın.

• Eğer ortam sıcaklığı yüksekse, İsı Ayar Düğmesi yüksek bir ayardadır ve cihaz tam doludur, kompresör devamlı çalışabilir ve bu da buharlaştırıcı devresinde karlanmaya veya buzlanmaya neden olabilir. Böyle bir durumda, otomatik buz çözme işleminin devreye girerek elektrik tüketiminden tasar-

• Haznenin içinden su çıkışı esnasında giren havanın neden olduğu bazı seslerin işitilmesi normaldir.

• Su iyi akmadığında, su koluna bir kez daha basın. Tüm suyun bardağa boşalmasını sağlamak için bardağı sebilin altında birkaç saniye tutun.
• Gazoz gibi gazlı içecekler kullanmayın. Gaz basıncından ötürü, bu tür içecekler sızıntı yapabilir.
• Suyun bir gıda maddesi olduğunu unutmayın. Lütfen suyu bir ila iki gün içinde tüketin.
• Su sebili sadece şebeke suyu ile (not: bu su devamlı kontrol edilmektedir ve içilmesinin güvenli olduğu yasal düzenlemeler uyarınca belirtilmiştir) veya içilmesinin güvenli olduğu test edilmiş olan özel su tedarikçilerinin temin ettiği sularla kullanılmak üzere tasarlanmıştır. Yetkililerden şebeke suyunun kaynatılarak kullanılması gerektiği yönünde bir talimat alınırsa, bu su da kaynatılmalıdır.
• Su sebiline herhangi bir filtreleme aracı ilave edilmediğinden, belirli bir süre sonra hazne içinde ve valfte kalıntı (örn. kireç) oluşması mümkündür. Bu oluştuğunda cihazı ılık su ve sitrik asit veya su ve limon suyunun yumuşak bir karışımı ile temizleyin, durulayın ve buzdolabının kapısına yeniden takın.

ruf sağlanması için ısı Ayar düğmesini daha düşük bir ayara getirin.

Taze yiyeceklerin soğutulmasıyla ilgili tavsiyeler

En iyi performansı elde etmek için:

• Sıcak yiyecekleri veya buharlaşan sıvıları buzdolabına koymayın.
• Yiyecekleri kapatın veya sarın (özellikle keskin bir kokusu varsa).
• Viyecekleri, etrafında hava rahatça dolaşacak şekilde yerleştirin.

Soğutma tavsiyeleri

Faydalı tavsiyeler:

Et (her türlü): polietilen torbalara koyun ve sebze çekmecesinin üstündeki cam rafa yerleştirin.

Güvenlik açısından, bu şekilde sadece bir veya iki gün muhafaza edin.

Hazır pişmiş yiyecekler, soğuk yemekler, vb:

Bunlar, ağzı kapalı olmak suretiyle herhangi bir rafa yerleştirilebilir.

Meyve ve sebzeler: Bunlar iyice temizlenmeli ve temin edilmiş özel çekmecelere yerleştirilmelidir.

Tereyağı ve peynir: Bunlar, içine havanın mümkün olduğunca girmemesi için özel hava geçirmeyen kaplara konulmalı veya alümin-yum folyoya sarılmalı ya da polietilen torbala-ra konulmalıdır.

Süt şişeleri: Bunlar, ağızları kapaklı şekilde kapıdaki şişe raflarına yerleştirilmelidir.

Muzlar, patatesler, soğanlar ve sarımsaklar (paketli değilse), buzdolabına konulmamalıdır.

Dondurma tavsiyeleri

Birçok dondurma işleminde size yardımcı olacak bazı önemli tavsiyeler aşağıda verilmektedir:

• 24 saat içinde dondurulabilecek maksimum yiyecek miktarı. veri etiketinde belirtilmektedir;
• dondurma işlemi 24 saat sürer. Bu süre boyunca, dondurulmak üzere başka bir yiyecek konulmamalıdır;
• sadece birinci kalite, taze ve iyi temizlenmiş yiyecekleri dondurun;
• hızlı ve tamamen donmasını ve buzu eridikten sonra sadece tüketilecek miktarda

Bakım ve temizlik

Dikkat Herhangi bir bakım işlemi yapmadan önce, cihazın fişini prizden n.

Bu cihaz, soğutma devrelerinde hidro-karbonlar içermektedir; dolayısıyla bakım arj işlemleri sadece yetkili teknisyenler ta- dan yapılmalıdır.

tüketilebilmesini sağlamak için yiyecekleri küçük porsiyonlara bölün;

• yiyecekleri alüminyum folyoya veya polietilene sarın ve bu yaptığınız paketin hava geçirmez olduğundan emin olun;
• cihazın içindeki sıcaklığın yükselmesini önlemek için taze veya donmamış yiyecekle- rin önceden donmuş yiyeceklere temas etmesine izin vermeyin;
• yağsız yiyecekler bağlı yiyeceklere göre daha iyi ve daha uzun süre muhafaza edilir; tuz, yiyeceğin muhafaza ömrünü kısaltır;
• eğer su buzları dondurucu bölmesinden çıkarıldıktan hemen sonra tüketilirse, ciltte soğuk yanıklarına neden olabilir;
• yiyeceklerin muhafaza sürelerini kontrol edebilmek amacıyla, her bir yiyecek paketinin üzerine dondurucuya konulma tarihini yazmanız tavsiye edilir.

Donmuş yiyeceklerin muhafazasıyla ilgili tavsiyeler

Bu cihazdan en iyi performansı elde etmek için, aşağıdaki noktalara dikkat etmelisiniz:

• piyasada donmuş halde satılan yiyeceklerin satıcı tarafından uygun şekilde muhafaza edilmiş olduğundan emin olun;
• donmuş yiyeceklerin, yiyecek mağazasından dondurucunuza mümkün olan en kısa sürede aktarılmasını sağlayın;
• cihazın kapısını çok sık açmayın veya kesinlikle gerekmedikçe açık bırakmayın.
• Buz çözme işlemi uygulandığında, yiyecekler çabuk çözülür ve tekrar dondurulamaz.
• Yiyecek üreticisinin belirttiği muhafaza sürelerini aşmayın.

Periyodik temizlik

Cihaz düzenli olarak temizlenmelidir:

• Cihazın iç kısmını ve aksesuarlarını ılık su ve biraz nötr sabun kullanarak temizleyin.
• Temiz ve kirden arınmış kalmalarını sağlamak için kapı contalarını düzenli olarak kontrol edip silerek temizleyin.

- İyice durulayın ve kurulayın.

Önemli Kabinin içerisindeki boruları ve/veya kabloları çekmeyin, oynatmayın veya zarar vermeyin.

Cihazın iç kısmını temizlemek için asla deterjanlar, aşındırıcı toz temizlik ürünleri, yüksek derecede kokulu deterjan veya cilalar kullanmayın, aksi halde yüzey zarar görebilir ve güçlü kötü bir koku oluşabilir.

Cihazın arka tarafındanki yoğusturucuyu (si-yah ızgara) ve kompresörü bir fırça veya bir vakumlu temizlik cihazı ile temizleyin. Bu işlem, cihazın performansını artırır ve elektrik tüketimini azaltır.

Önemli Soğutma sistemine zarar vermemeye dikkat edin.

Birçok tescilli mutfak yüzeyi temizleyicisi, bu cihazda kullanılan plastik aksamlara zarar verici kimyasal maddeler içermektedir. Bu yüzden, cihazın dış kasasını sadece içine biraz deterjan eklenmiş ilık su ile temizlemenizi tavsiye ederiz.

Temizlikten sonra, cihazın fişini tekrar takın.

Buzdolabının buzunun çözülmesi

Soğutucu bölmesinin buharlaştırıcı devresindeki buzlar, normal çalışma esnasında motor kompresörü her durduğunda otomatik olarak giderilir. Buz çözme suyu bir kanal vasıtasıyla motor kompresörü üzerinden geçerek buharlaştırıldığı yer olan cihazın arka tarafındani özel bir kaba boşaltılır.

Suyun taşmasını ve içerdeki yiyeceklerin üzerine damlamasını önlemek için, soğutucu bölgesi kanalının ortasındaki buz çözme suyu tahliye deliğinin periyodik olarak temizlenmesi önemlidir. Tahliye deliğine takılı halde bulunan özel temizleyiciyi kullanınız.

Dondurucunun buzunun çözülmesi

Dondurucu raflarında ve üst bölmenin etrafında her zaman belirli bir miktarda buz (karlanma) olur.

Bu buzun/karın kalınlığı 3-5 mm'ye ulaştığında dondurucunun buzunu eritin.

Buzu çıkartmak için, aşağıdaki işlemleri uygulayın:

• Cihazın fişini prizden çekin veya cihazı ka- patın
• Cihazın içindeki yiyecekleri çıkarın, birkaç kat gazete kağıdına sarın ve serin bir yere koyun
• dondurucunun çekmecelerini çıkarın
• çekmeceler etrafına izole edici malzeme yerleştirin, örn. battaniye veya gazete kağıdı.

Buz çözme işlemi, dondurucunun içerisinde içi sıcak su dolu (kaynar durumda olmayan) kaplar yerleştirilerek hızlandırılabilir.

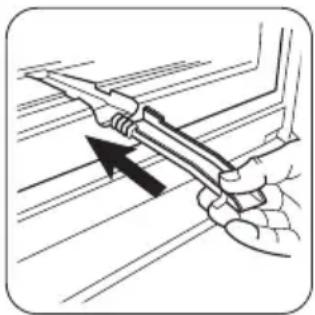

• Drenaj kanalını bekleme konumundan gevşetin, resimde gösterildiği üzere içeri doğru itin ve dondurucunun, suyun toplandığı alt çekmecesine yerleştirin.
• erimeye başladığında buzları dikkatle kazı-yarak çıkarın. Ahşap veya plastik bir spatu-la kullanın.
• Tüm buz eridiğinde, dolabı temizleyin ve silerek kurutun, sonra drenaj kanalını yerine geri takın.

- dolabı çalıştırın ve dondurulmuş yiyecekleri geri yerleştirin.

Cihazın birkaç saat boyunca termostat kontrol düğmesi en yüksek konumunda iken çalıştırılması önerilir, böylece cihaz yeterli muhafaza ısısına mümkün olan en kısa sürede ulaşır.

Önemli Buharlaştırıcıdaki buz / kar oluşumlarını asla metal nesnelerle kazımayın, aksi halde buharlaştırıcıya zarar verebilirsiniz. Eritme sürecini hızlandırmak için üretici tarafından önerilenin dışında

mekanik bir alet veya başka suni bir yöntem kullanmayın. Buz çözme esnasında donmuş yiyecek paketlerinin sıcaklığının artması, bunların güvenli muhafaza ömrünü kısaltabilir.

Servisi aramadan önce

Dikkat Sorunun kaynağını bulmaya çalışmadan önce, cihazın fişini prizden n.

Bu kılavuzda yazılı olmayan bir arıza teşhis işlemi sadece kalifiye bir elektrikçi veya uzman bir kişi tarafından yapılmalıdır.

Önemli Cihaz çalışırken bazı sesler çıkarıyor (kompresör ve dolaşım sesi). Bu bir arıza değil, cihazın normal çalışma şeklidir.

Sorun Olası neden Çözüm
Cihaz gürültüler çıkarıyor. Cihaz doğru bir şekilde desteklenmemektedir.		Cihazın sabit durup durmadığını kontrol edin (dört ayağının dördü de zemine basıyor olmalıdır).
Kompresör devamlı çalışıyor.	Sıcaklık ayarı yanlış yapılmış olabilir.	Daha yüksek bir sıcaklık ayarlayın.
Kapı doğru kapatılmamıştır. "Kapının kapatılması" bölümü- ne bakın.
Kapı çok sık açılmıştır. Kapıyı gerektiğinden daha uzun		süre açık bırakmayın.
İçindeki yiyeceklerin sıcaklığı çok yüksektir.		Yiyecekleri koymadan önce sıcaklığının oda sıcaklığına düşmesini bekleyin.
Oda sıcaklığı çok yüksektir. Oda sıcaklığını düşürün.
Buzdolabının arka pane-linden su akıyor.	Otomatik buz çözme işlemi esnasında, buzlar arka panel-de erir.	Bu normaldir.
Buzdolabının içine su akıyor.	Su çıkışı tıkanmıştır. Su çıkışıını temizleyin.
Cihazın içindeki yiyecekler su-yun su toplayıcısına akmasını engelliyordur.		Cihazın içindeki yiyecek ve kapların, arka panele temas et-mediğinden emin olun.
Zemine su akıyor. Erime suyu, kompresörün üstündeki buharlaşma tablasına akmıyordur.		Buharlaşma tablasına, erime suyu çıkışıını takın.
Çok fazla karlanma ve buz var.	Yiyecekler düzgün bir şekilde paketlenmemiştir.	Yiyecekleri daha iyi paketleyin.
Sorun Olası neden Çözüm
Kapı doğru kapatılmamıştır. "Kapının kapatılması" bölümü- ne bakın.
Sıcaklık ayarı yanlış yapılmış olabilir.		Daha yüksek bir sıcaklık ayar- layın.
Cihazın içindeki sıcaklık çok düşük.	Sıcaklık ayarı yanlış yapılmış olabilir.	Daha yüksek bir sıcaklık ayar- layın.
Cihazın içindeki sıcaklık çok yüksek.	Sıcaklık ayarı yanlış yapılmış olabilir.	Daha düşük bir sıcaklık ayarla- yın.
Kapı doğru kapatılmamıştır. "Kapının kapatılması" bölümü- ne bakın.
İçindeki yiyeceklerin sıcaklığı çok yüksektir.		Yiyecekleri koymadan önce si- caklığının oda sıcaklığına düş- mesini bekleyin.
Cihaza aynı anda birçok yiye-cek konulmuştur.		Aynı anda daha az yiyecek ko- yun.
Buzdolabının içindeki si- caklık çok yüksek.	Cihazda soğuk hava devridai- mi yoktur.	Cihazda soğuk hava devridaimi olduğundan emin olun.
Dondurucunun sıcaklığı çok yüksek.	Yiyecekler birbirine çok yakın- dır.	Yiyecekleri, soğuk hava devri- daimine izin verecek şekilde yerleştirin.
Cihaz çalışmıyor. Cihazın elektriği kapalıdır. Cihazı açın.
Cihazın fışı prize doğru bir şe- kilde takılı değildir.		Fişi prize doğru bir şekilde ta- kın.
Cihaza elektrik gelmiyordur. Prizde elektrik yoktur.		Prize başka bir elektrikli cihazı takın. Kalifiye bir elektrikçi çağırın.
Lamba çalışmıyor. Lamba bekleme / uyku mo- dundadır.		Kapıyı kapatıp tekrar açınız.
Lamba arızalıdır. "Lambanın değiştirilmesi" bölü- müne bakın.

Eğer yukarıdaki kontrolleri yaptıktan sonra cihazınız hala düzgün çalışmıyorsa, yetkili servisinize başvurun.

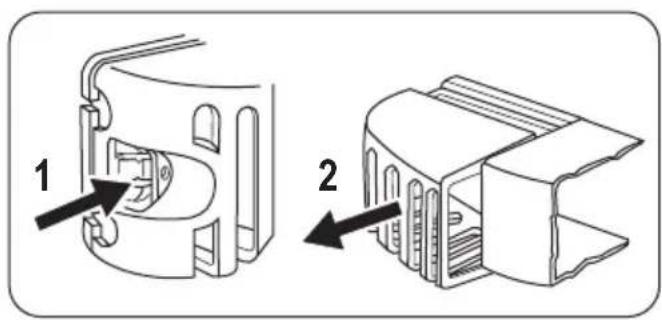

Lambanın değiştirilmesi

1. Cihazın fişini prizden çekin.
2. Lamba kapağını kancadan çıkarmak için, hareketli parçaya bastırın (1).

3. Lamba kapağını çıkarın (2).

4. Lambayı aynı güç değerinde ve özellikle ev aletleri için tasarlanmış bir lambayla değiştirin.

5. Lamba kapağını takın.
6. Cihazın elektrik bağlantısını yapın.
7. Kapıyı açın. Lambanın yandığından emin olun.

Boyut
Yükseklik 1850 mm.
Genişlik 595 mm.
Derinlik 658 mm.
Başlatma süresi 20 sa.
Gerilim 230 V
Frekans 50 Hz

Teknik bilgiler, cihazın iç sol tarafından bilgi etiketinde ve enerji etiketinde belirtilmektedir.

Montaj

Dikkat Güvenliğiniz ve cihazın doğru çalışması için, cihazı monte etmeden önce "Güvenlik bilgileri" bölümünü okuyun.

Konumlandırma

Bu cihazı, ortam sıcaklığının cihazın bilgi etiketinde belirtilen iklim sınıfına uygun olduğu bir yere monte ediniz:

İklim sı-nıfı	Ortam sıcaklığı
SN +10°C ile + 32°C arası
N +16°C ile + 32°C arası
ST +16°C ile + 38°C arası
T +16°C ile + 43°C arası

Yer

Cihaz, kalorifer, ısıtıcı kazan, doğrudan güneş ışığı gibi ısı kaynaklarından yeterince

Kapının kapatılması

1. Kapı contalarını temizleyin.
2. Gerekirse kapıyı ayarlayın. "Montaj" bölü- müne bakın.
3. Gerekirse sorunlu kapı contalarını değiştiriniz. Yetkili Servisle temasa geçiniz.

uzağa monte edilmelidir. Havanın, dolabın arka tarafından rahatça devirdaim yapabildiğinden emin olun. Cihaz asılı bir duvar ünitesinin altına yerleştirildiyse, en iyi sonucu almak için dolabın üstü ile duvar ünitesi arasındaki minimum mesafe en az 100 mm olmalıdır. Bununla birlikte ideal olarak cihaz, asma tavanlar altına yerleştirilmemelidir. Dolabın altında ki ayarlanabilir ayakların biri veya daha fazlası kullanılarak doğru düzlemsellik elde edilir.

Uyarı Cihazın fişini elektrik prizinden çekebilmek mümkün olmalıdır; dolayısıyla fiş, cihaz kurulumundan sonra kolay erişilebilir olmalıdır.

min.100 mm A 20 mm B

Arka tamponlar ve düzlemselleştirme

Belgelerin içinde bulunduğu torbada, şekilde gösterildiği gibi takılması gereken iki aralayıcı tampon bulunmaktadır.

Vidaları gevşetiniz ve tamponları vida başının altına takınız, sonra vidaları yeniden sıkıştırınız.

Cihazı yerleştirirken düz durmasını sağlayınız. Bu, ön- alt kısımdaki iki ayarlanabilir ayakla gerçekleştirilebilir.

Raf tutucuların çıkartılması

Cihazınız, nakliye esnasında rafların sabit durmasını sağlayan raf tutucular ile donatılmıştır.

Bunları çıkartmak için:

1. Raf tutucularını ok (A) yönünde kaydırınız.

2. Rafı arka tarafından kaldırınız ve serbest kalana kadar öne doğru (B) itiniz.

3. Tutucuları (C) çi- kartınız.

Elektrik bağlantısı

Cihazın fişini prize takmadan önce, bilgi etiketinde yazılı voltaj ve frekans değerlerinin evinizin elektrik beslemesi ile aynı olduğundan emin olun.

Cihaz topraklanmalıdır. Elektrik kablosunun fişi bu amaca yönelik olarak bir kontak ile donatılmıştır. Eğer evin elektrik prizi topraklı değilse, yürürlükteki kanunlara uygun olarak ve bir uzman teknisyene danışarak cihazı ayrı bir toprak hattına bağlayın.

Üretici firma, yukarıda belirtilen güvenlik önlemlerine uyulmaması halinde sorumluluk kabul etmez.

Bu cihaz, E.E.C. yönergeleri ile uyumludur.

Kapı açılma yönünün değiştirilmesi

Uyarı Herhangi bir işlem yapmadan önce, cihazın fişini prizden çekin.

Önemli Aşağıdaki işlemleri yaparken, cihazın kapılarını sağlam şekilde tutacak bir kişi ile birlikte çalışmanızı öneririz.

1

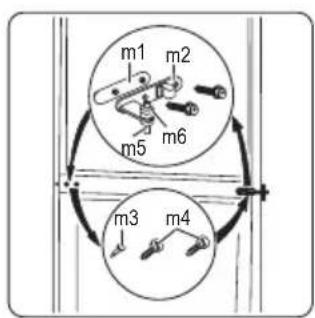

• Buzdolabının kapısını açınız. Orta menteşeyi (m2) sökünüz. Plastik aralayıcıyı (m1) çıkarınız.
• Aralayıcıyı (m6) çıkarınız ve menteşe piminin (m5) diğer tarafına takınız.
• Kapıları çıkarınız.
• Orta menteşenin sol kapak pimini (m3, m4) çıkarınız ve karşı tarafa alınız.

• Orta menteşenin pimini (m5) alt kapının sol deliğine takınız.

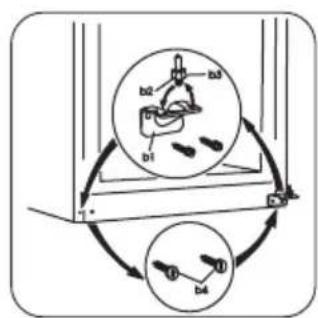

• Alt menteşeyi sö- künüz (b1).

• Sol kapak pimlerini (b4) çıkarınız ve diğer tarafa takınız.
• Alt menteşeyi (b1) karşı tarafta yeni- den vidalayınız.

• Alt menteşe pimini (b2) sökünüz, aralayıcıyı (b3) çıkarınız ve bunları karşı tarafa takınız.

• Her iki kapının üst kısmındaki tıpaları (1) çıkarınız ve bunları diğer tarafa takınız.

• Alt kapıyı, alt men- teşe pimi (b2) üze- rine tekrar takınız.

• Orta menteşeyi (m2) alt kapının sol deliğine takınız.

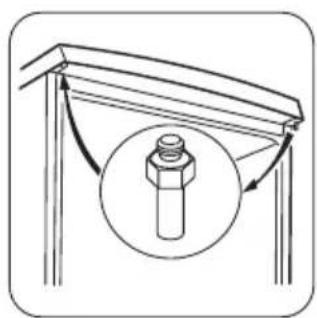

• Üst menteşe pimini gevşetiniz ve karşı tarafa yerleştiriniz.

• Üst kapıyı, üst kapı pimine sabitleyiniz.
• Üst kapıyı, her iki kapıyı hafifçe me-yillendirerek orta menteşe pimi (m5) üzerine yeniden ta-kınız.
• Orta menteşeyi (m2) yeniden sıkınız. Plastik tamponu (m1) unutmayınız.

Aşağıdaki hususlardan emin olmak için son bir kontrol yapın:

• Tüm vidalar sıkılmıştır.
• Kapı kenarları, cihazın yan kenarına paraleldir.
• Mıknatısı conta, kabine yapışıktır.
• Kapı düzgün şekilde açılmakta ve kapanmaktadır.

Eğer ortam ısisı soğuk ise (kış mevsimi gibi), conta kabine tam olarak oturmayabilir. Böyle

bir durumda, contaların doğal olarak oturmasını bekleyiniz.

Yukarıda belirtilen işlemleri kendiniz yapmak istemiyorsanız, size en yakın Yetkili Servise başvurun. Yetkili Servis uzmanı, masrafı size ait olmak üzere kapı açılma yönünü değiştirme işlemini yapacaktır.

Çevreyle ilgili bilgiler

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi,

hem de çevrenizdekilerin sağlığını korumuş olursunuz. Yanlış şekilde imha ise hem çevreye hem sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri belediyenizden, çöp dairenizden veya ürünü satın almış olduğunu bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.
