Ürün Tipi	Ankastre Fırın
Model	Luce FK 83 X/HA
Marka	Hotpoint
Renk	Paslanmaz Çelik
Enerji Verimlilik Sınıfı	A+
Enerji Tüketimi (Geleneksel)	0,99 kWh
Enerji Tüketimi (Fanlı)	0,79 kWh
Kullanılabilir Hacim	71 Litre
Pişirme Hacmi	71 l
Güç	2,7 kW
Gerilim	230 V / 50 Hz
Ölçüler (Y x G x D)	59,5 x 59,5 x 56,5 cm
Ankastre Ölçüler (Y x G x D)	59,0 x 56,0 x 55,0 cm
Ağırlık	32 kg
Isıtma Türleri	Üst/Alt Isıtma, Fanlı, Izgara, Sıcak Hava, Pizza Fonksiyonu
Sıcaklık Aralığı	50 °C – 250 °C
Temizleme Fonksiyonu	Piroliz Kendi Kendini Temizleme
Kapı Tipi	Camlı Açılır Kapı
Ekran	Dijital Zamanlayıcılı
Kontrol	Düğmeler ve Dokunmatik Kontrol
Birlikte Verilen Aksesuarlar	Fırın Tepsisi, Izgara Teli, Yağ Tavası

Sık sorulan sorular - Luce FK 83 X/HA HOTPOINT

Fırını nasıl açarım?

İşlev seçici düğmeyi istediğiniz çalışma moduna çevirin ve sıcaklık ayar düğmesiyle istediğiniz sıcaklığı ayarlayın.

Hangi fırın fonksiyonları mevcuttur?

Fırın Üst/Alt Isıtma, Fanlı, Izgara, Sıcak Hava ve Pizza Fonksiyonu sunar.

Fırını nasıl temizlerim?

Piroliz Kendi Kendini Temizleme Fonksiyonu'nu kullanın. Önceden büyük kirleri temizleyin ve piroliz programını seçin.

Fırın kapağını kendim çıkarabilir miyim?

Evet, kapı temizlik için çıkarılabilir. Kapıyı tamamen açın, emniyet kollarını çevirin ve kapıyı yukarı doğru çekerek çıkarın.

Fırın ısıtmıyorsa ne yapmalıyım?

Güç kaynağını, fırının doğru şekilde açıldığını ve zamanlayıcının etkinleştirilip etkinleştirilmediğini kontrol edin. Ayrıca sigortayı da kontrol edin.

Saati nasıl ayarlarım?

Saat tuşuna basın ve düğme ile geçerli saati ayarlayın. Tuş ile onaylayın.

Kutu içeriğinde hangi aksesuarlar var?

Kutu içeriğinde bir fırın tepsisi, bir ızgara teli ve bir yağ tavası bulunmaktadır.

Fırın lambasını nasıl değiştiririm?

Cihazı elektrik şebekesinden ayırın. Cam kapağı çıkarın, lambayı (Tip: 25 W, 230 V, G9) değiştirin ve kapağı tekrar takın.

Ekrandaki hata mesajları ne anlama geliyor?

F1 veya F2 gibi hata mesajları sensör arızasını gösterir. Kodu not edin ve müşteri hizmetlerine başvurun.

Fırını ısıtıcı olarak kullanabilir miyim?

Hayır, fırın ısıtma amaçlı uygun değildir. Sadece yemek pişirmek için kullanın.

KULLANIM KILAVUZU Luce FK 83 X/HA HOTPOINT

Başlatma ve kullanım,38

Firinin yakılması

Pratik pişirme önerileri

Pişirme tablosu

Önlemler ve tavsiyeler, 43

Genel emniyet

lmha

Tasarruf ve çevreye saygı

Teknik destek

Servis ve bakım, 44

Elektrik akımının devre dışı bırakılması

Cihazın temizlenmesi

Kapağın temizliği

Ampulün yenisi ile değiştirilmesi

Sürgülü Kızaklar setinin montajı

! Her gerektiğinide başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcıının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz.

! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler).

! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.

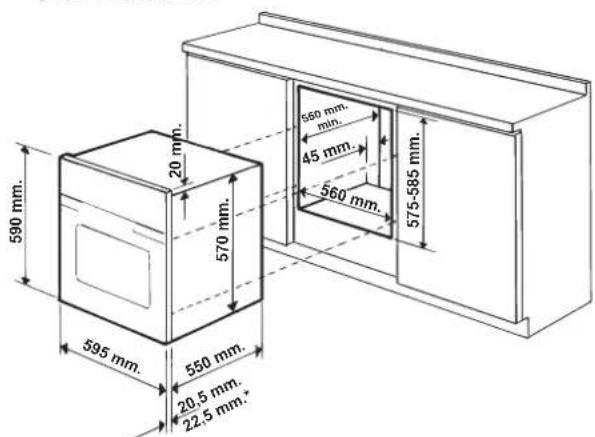

Yuvaya oturtma

Cihazın düzgün bir şekilde çalışması için fırın yuvasının yer aldığı dolabın uygun özellikleri taşıması gerekmektedir:

• Fırının yanında yer alan paneller ısıya dayanıklı malzemeden olmalıdır;
• ahşap kaplama dolapların söz konusu olduğu durumlarda, kullanılan tutkal 100°C ısiya dayanıklı olmalıdır;
• Fırının yuvasına yerleştirilmesi durumunda, işlem ister masa altında (şekle bakınız) ister kolon üzerinde yapılacak olsun, dolapların ebatları şöyle olmalıdır:

590 mm. 20 mm. 570 mm. 560 mm. min. 45 mm. 560 mm. 575-585 mm. 595 mm. 550 mm. 20.5 mm. 22.5 mm.*

* çelik Sadece

! Cihaz yuvasına yerleştirildikten sonra elektrikli bölümler ile hiçbir şekilde temas etmemelidir. Özellikler levhasında belirtilmiş olan tüketime ilişkin bilgiler bu kurulum tipine göre ölçülmüştür.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

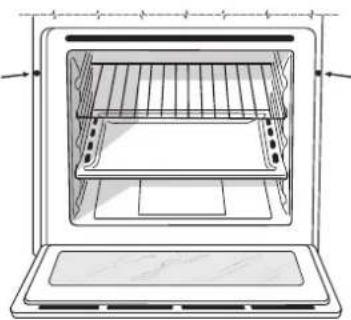

Ortalama ve sabitleme

Cihazı dolaba sabitlemek için:

• fırının kapağını açınız;
• dış çerçeve üzerinde yer alan tespit deliklerini kapatan 2 lastiği çıkartınız;
• 2 tahta vida kullanarak fırını dolaba sabitleyiniz;
• delikleri kapatan lastikleri yeniden yerleştiriniz.

! Cihazın korunmasını sağlayan tüm bölümler, bir alet yardımı olmadan çıkarılamayacak şekilde sabitlenmelidir.

TR

Elektrik bağlantısı

! Üç kutuplu besleme kablosuyla donatılmış fırınlar, cihazın üzerindeki özellikler etiketinde belirtilmiş olan gerilim ve frekans değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir (aşağıya bakınız).

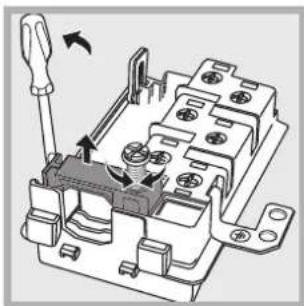

Besleme kablosu montaji

1. Bir tornavida yardımıyla, kapağın yan uzantılarını kaldırıp terminal kutu kapağını açınız: kapağı çekiniz ve açınız (şekle bakınız);

2. Kablo sabitleyicisinin vidasını açarak bir tornavida yardımı ile kablo toplayıcısını çıkarınız (şekle bakınız).

1. L-N-± kontaklarının vidalarını çıkardıktan sonra kabloları Mavi (N) Kahverengi (L) Sarı-Yeşil (±) renklere dikkat ederek vida başlarının altında sabitleyiniz

Besleme kablosunun şebekeye bağlantısı

Kablo üzerine özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz (yana bakınız). Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olması;

• Prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç voltajında kullanmaya uygun olması (aşağıya bakınız);

• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu (aşağıya bakınız);

• cihaz fişinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da fışı değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.
  ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.
  ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır.
  ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız).
  ! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmez.

ÖZELLİKLER ETİKETİ
Ebatlar	genişlik 43,5 cmyükseklik 32 cmderinlik 41,5 cm
Hacim	lt. 58
Elektrikbağlantıları	gerilim 220-240V'~ 50/60Hz veya 50Hz (özellikler etiketine bakınız)emilen maksimum güç 2800W
ENERGYLABEL	Elektrikli fırınların etiketi hakkındaki 2002/40/CE Direktifi.EN 50304 DüzenlemesiKlasik enerji tüketimi Doğal – ısıtma fonksiyonu:Geleneksel;Enerji tüketimi beyanı Klasik sınıf Güçlü - ısıtmafonksiyonu:Pasta fonksiyonu.
	Bu cihaz aşağıdaki Topluluk Direktiflerine uygundur: 12/12/06 tarihli 2006/95/CEE (Alçak Gerilim) ve sonraki değişiklikler - 15/12/04 tarihli 2004/108/CEE (Elektromanyetik Uygunluk) ve sonraki değişiklikler - 22/07/93 tarihli 93/68/CEE ve sonraki değişiklikler.2002/96/CE ve sonraki değişiklikler.

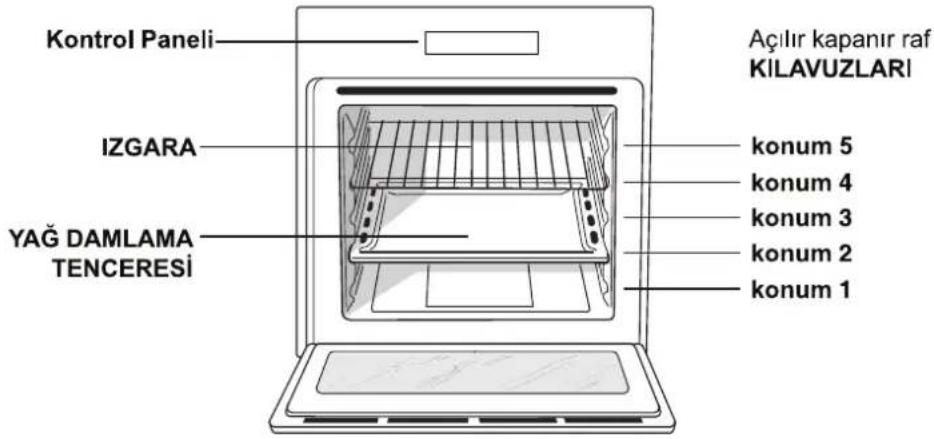

Genel görünüm

Kontrol Paneli IZGARA YAG DAMLAMA TENCERESİ Açilir kapanır raf KILAVUZLARI konum 5 konum 4 konum 3 konum 2 konum 1

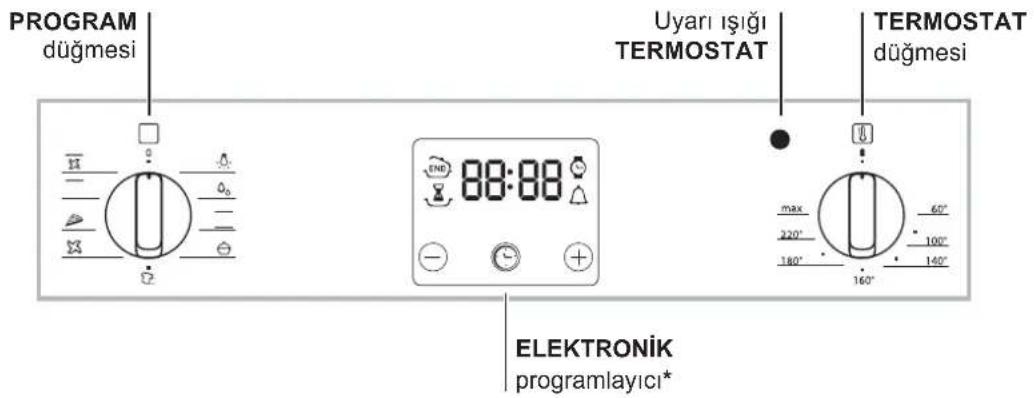

Kontrol paneli

PROGRAM düğmesi Uyarı ışığı TERMOSTAT TERMOSTAT düğmesi 88:88 ELEKTRONİK programlayıcı*

* Sadece bazi modellerde mevcut.

TR

! Fırını ilk kez kullandığınızda, içi boşken termostatı maksimuma getirerek kapağı kapalı vaziyette en az bir saat çalıştırınız. Sonra fırını kapatıp kapağını açınız ve mekanı havalandırınız. Duyulan koku, fırını korumak için kullanılan maddelerin buharlaşmasına bağlı olarak ortaya çıkmaktadır.

Firinin yakılması

1. PROGRAM düğmesini döndürerek istenilen pişirme programını seçiniz.

2. TERMOSTAT düğmesini döndürerek istenilen 1sıyı seçiniz. Pişirilecek yemek türleri ile bunlar için önerilen sıcaklıklar listesi pişirme tablosunda mevcuttur (bakınız Programlar).

3. TERMOSTAT uyarı lambasının yanık olması, ayarlanan sıcaklığa kadarki ısınma aşamasını gösterir.

4. Pişirme sırasında aşağıdaki işlemleri yerine getirmek mümkündür::

- PROGRAM düğmesini döndürerek pişirme programını değiştirmek;

- TERMOSTAT düğmesini döndürerek ısıyı değiştirmek.

- PROGRAM düğmesini "0" pozisyonuna getirerek pişirme sürecini durdurmak.

! Fırın tabanına asla herhangi bir cisim koymayınız, emayesine zarar verebilirsiniz.

! Pişirme kaplarını daima teçhizattaki izgara üzerine koyunuz.

Soğutma fanı

Harici sıcaklık derecesinin düşürülmesi için bir soğutma fanı tarafından atılan hava kontrol paneli ve fırın kapağı arasından ve aynı zamanda fırın kapağının alt tarafından çıkar.

! Pişirme sonunda fırın yeterince soğuyana kadar bu fan çalışır durumda kalır.

Firin Lambası

PROGRAMLAR düğmesi ile - seçilerek yakılır. Bir pişirme programı seçildiğinde yanık kalır.

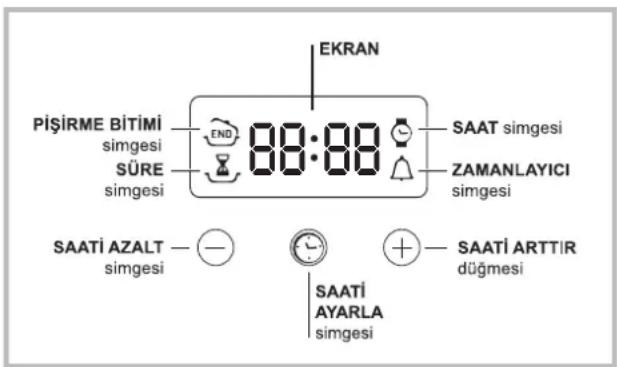

EKRAN Pişirme Bitimi simgesi SÜRE simgesi 88:88 SAAT simgesi ZAMANLAYICI simgesi SAATİ AZALT simgesi SAATİ AYARLA simgesi SAATİ ARTTİR düğmesi

Saati ayarlama

! Saat, fırın kapatıldığında veya açıldığında, pişirme programının bitiş saati önceden ayarlanmadığı takdirde ayarlanabilir.

Cihaz elektriğe bağlandıktan sonra veya elektrik

kesildikten sonra, EKRANDAKİ simgesi ve dört basamaklı rakam yanıp sönmeye başlayacaktır.

1. Ekrandaki 😊 simgesi ve dört rakam yanıp

sönmeye başlayana kadar düğmesine birkaç kez basın.
2. Saati ayarlamak için “+” ve “-” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece istenen değer daha hızlı ve kolay ayarlanabilir.
3. Ayarı tamamlamak için 10 saniye bekleyin veya

düğmesine basın.

Zamanlayıcıyı ayarlama

! Bu fonksiyon pişirmeyi durdurmaz ve fırını etkilemez; ayarlanan zaman süresi geçtiğinde alarmı etkin hale getirmek için kullanılır.

1. Ekrandaki simgesi ve üç rakam yanıp
   sönmeye başlayana kadar düğmesine birkaç kez basın.
2. Istenen saati ayarlamak için “+” ve “-” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece değer daha hızlı ve kolay ayarlanabilir.
3. Ayarı tamamlamak için 10 saniye bekleyin veya

düğmesine basın.

Saat geri sayarken ekranda gösterilecektir. Bu saat süresi geçtiğinde, alarm etkin hale gelecektir.

Pişirmeyi programlama

! Programlama yapılmadan önce pişirme modu seçilmelidir.

Pişirme süresini programlama

1. EKRANDAKİ simgesi ve üç rakam yanıp sönmeye başlayana kadar düğmesine birkaç kez basın.
2. İstenen süreyi ayarlamak için “+” ve “-” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece değer daha hızlı ve kolay ayarlanabilir.
3. Ayarı tamamlamak için 10 saniye bekleyin veya

düğmesine basın.

1. Ayarlanan saat geçtiğinde, EKRANDA BITTI yazısı görünür, fırın pişirmeyi bırakır ve alarm çalar. Durdurmak için herhangi bir düğmeye basın.

- Örneğin: Saat 9:00 ö.ö ve 1 saat 15 dakikalık bir süre programlandı. Program ö.ö. 10:15' de otomatik olarak duracaktır.

Pişirme modu için bitiş süresini ayarlama

! Pişirme bitimi süresi programlanmadan önce pişirme süresi ayarlanmalıdır.

1. Süreyi ayarlamak için 1 ila 3. adımları yukarıda belirtildiği gibi ayarlayın.
2. Ardından, EKRANDAKİ simgesi ve dört rakam yanıp sönmeye başlayıncaya kadar END düğmesine basın.
3. Pişirme bitimi süresini ayarlamak için “+” ve “-n” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran değerleri daha hızlı kaydıracaktır, böylece istenen değer daha hızlı ve kolay ayarlanabilir.
4. Ayarı tamamlamak için 10 saniye bekleyin veya

düğmesine basın.

1. Ayarlanan saat geçtiğinde, EKRANDA BITTI yazısı görünür, fırın pişirmeyi bırakır ve alarm çalar. Durdurmak için herhangi bir düğmeye basın.

, ve erügmeleri yandığında.programlama ayarlanmış olur. EKRANDA sırasıyla pişirme bitimi süresi ve pişirme süresi gösterilir.

- Örneğin: Saat ö.ö. 9:00 ve 1 saatlik süre programlanmış. Bitiş süresi olarak 12:30 planlanmış. Program ö.ö. 11:30'da otomatik olarak başlayacaktır.

Bir programı iptal etme

Bir programı iptal etmek için:

• İptal etmek istediğiniz ayarla ilgili simge ve ekrandaki rakamların yanıp sönmesi bitene kadar
  ◦ düğmesine basın. 00:00 rakamları ekranda görünene kadar “-” düğmesine basın.

- “+” ve “-” düğmelerini basılı tutarsanız zamanlayıcı ayarları dahil önceden seçilen tüm ayarlar iptal edilecektir.

Pişirme programları

! Tüm programlar için 60°C ile MAX arasında bir ısı ayarlanabilir, tek bunun dışında kalan:

- IZGARA (Yalnız MAX'a ayarlanması tavsiye edilir); - GRATEN (200°C ısının üzerine çıkılmaması tavsiye olunur).

BUZ ÇÖZME programı

Fırının dip kısmında bulunan fan ortam sıcaklığındaki havanın yemeğin etrafında sirkülasyonunu sağlar. Herhangi türden bir donmuş bir yemeğin, ama bilhassa aşağıdaki gibi sicąga fazla gelmeyen yemeklerin çözülmesi içindir: Dondurma türü pasta ve turtalar, krema ve krem şantili tatlılar, meyveli tatlılar. Buz çözme süresi yaklaşık yarı yarıya düşürülmüş olur. Et, balık yada ekmek gibi yemeklerde, “çoklu pişirme” fonksiyonunu kullanıp 80° - 100°C arasında bir sıcaklık ayarlanarak çözme süresi hızlandırılabilir.

Program GELENEKSEL FIRIN

Alt ve üst ısıtma elemanları devreye girer. Bu geleneksel pişirme konumu ile bir tek pişirme rafının kullanılması daha uygundur: Birden fazla kat kullanıldığında ısı dağılımı kötü olur.

Program PASTA FIRINI

Arka ısıtma elemanı ile birlikte fan devreye girerek isının fırının her yerine eşit dağılmasını sağlar. Bu program hassas yemeklerin ve aynı anda üç rafta "kurabiyelerin" hazırlanması (ör. mayalanmaya ihtiyaç duyan tatlılar) için tavsiye edilir.

Isıtma elemanları ile fan devreye girerek ısının fırının her yerine aralıksız ve eşit dağılmasını sağlar. Bu program ön ısıtma gerektirmez. Önceden ambalajlanmış yemeklerin (dondurulmuş ya da ön pişirme yapılmış) hızlı bir şekilde pişirilmesi için tavsiye edilir. Tek bir raf kullanıldığı takdirde mükemmel sonuçlar alınır.

ÇOKLU PÝPÝRME programı

Tüm ısıtma elemanları (alt, üst ve yuvarlak ısıtma) devreye girer, fan da çalışmaya başlar. Tüm fırında ısı sabit olduğundan, hava yemeği eşit bir şekilde pişirerek kızartır. Aynı anda maksimum iki raf kullanılabilir.

Program PÝZZA FIRINI

Alt ve yuvarlak ısıtma elemanı devreye girer, fan da çalışmaya başlar. Bu kombinasyonda fırın hızla ısınırken özellikle aşağıdaki ciddi bir ısı yansıması olur. Her seferinde bir tek raf kullanıldığı durumlarda pişirme işleminin ortasında pozisyon değiştirilmesi gerekir.

IZGARA programı

Üst ısıtma elemanı ve döner şiş izgara (varsa) çalışır. Izgaranın yüksek ve doğrudan ısısı, yüksek yüzey ısısı gerektiren besinler için tavsiye edilir. Pişirme esnasında fırınınızın kapağını kapalı olarak muhafaza ediniz.

GRATEN programi

Fanın yanı sıra üst ısıtma elemanı ve döner şiş izgara (varsa) çalışır. Tek yönlü termik yansımayla birlikte fırın içindeki havanın güçlendirilmiş sirkülasyonu başlar. Bu ısının iç kısımlara işleme gücünü artırarak gıda yüzeylerinin yanmasını önler. Pişirme esnasında fırınınızın kapağını kapalı olarak muhafaza ediniz.

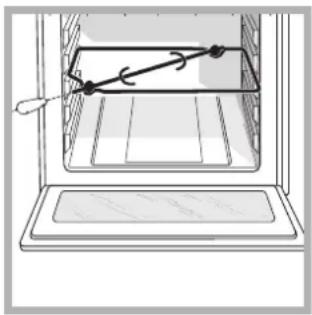

Döner yzgara pipi (yalnızca belirli modellerde vardır)

Döner izgara şişini practirmak için (şekle bakın) aşağıdaki işlemleri uygulayın:

1. Yağ damlama tenceresini konum 1'e yerleştirin.

2. Döner izgara şişi desteğini konum 3'e yerleştirin ve şişi fırının arkasında bulunan deliğe takın.

3. veya modunu seçme düğmesiyle döner izgara şişini çalıştırın.

! modundayken kapak açılırsa döner ızgara şişinin çalışması durur.

Pratik pişirme önerileri

! Fan çalışırken yapılan pişirmelerde 1 ve 5. raf konumlarını kullanmayınız: bunlar doğrudan sıcak hava verdiklerinden, hassas gıdaların üstlerinde yanmaya neden olabilir.

! IZGARA ve GRATEN pişirmelerde, pişirme artıklarını (yemek suyu ve/veya yağlar) toplamak için damlama tepsisini 1. konuma yerleştiriniz.

ÇOKLU PİŞİRME

• 2 ve 4. raf pozisyonlarını kullanınız ve daha fazla ısı gerektiren yemekleri 2 rafta pişiriniz.
• Yağ toplama tepsisini en alta, izgarayı ise üste koyunuz.

IZGARA

• Pişirilecek gıdaları izgaranın ortasına yerleştirerek izgarayı 3 veya 4 konumuna yerleştiriniz.
• Enerji seviyesinin maksimuma ayarlanması tavsiye edilir. Üst rezistans sürekli olarak yanık kalmazsa endişelenmeyiniz: Bu parçanın çalışması bir termostat tarafından kontrol edilir.

PIZZA FIRINI

• Hafif alüminyum bir tepsiyi cihazınızla birlikte verilmiş olan izgaraya yerleştiriniz. Yağ toplama tepsisi ile pişirme süresi uzar ve pizzanız çıtır çıtır olmaz.
• Çok malzemeli pizzalarda mozzarella peynirini pişirme işleminin tam ortasında eklenmesi tavsiye edilir.

Pişirme tablosu

Pişirme modlari	Yemekler Ağırlık	(kg cinsinden)	Raf Konumu	Ön ıstıma süresi (dakika)	Önerilen sıcaklık	Pişirme süresi (dakika)
Buz çözme	Tüm gıdalar donmuş
Normal Fırın	Ördek	1	3	15	200	65-75
	Dana rozbif veya biftek	1	3	15	200	70-75
	Domuz kızartması	1	3	15	200	70-80
	Kurabiye (hamur işleri)	-	3	15	180	15-20
	Turtalar	1	3	15	180	30-35
Pişirme Modu	Turtalar	0.5	3	15	180	20-30
	Meyveli kekler	1	2 veya 3	15	180	40-45
	Üzümlü kek	0.7	3	15	180	40-50
	Pandispanya	0.5	3	15	160	25-30
	Gözleme (2 rafta)	1.2	2 ve 4	15	200	30-35
	Küçük çörekler (2 rafta)	0.6	2 ve 4	15	190	20-25
	Peynirli pogaca (2 rafta)	0.4	2 ve 4	15	210	15-20
	Profiterol (3 rafta)	0.7	1, 3 ve 5	15	180	20-25
	Kurabiyeler (3 rafta)	0.7	1, 3 ve 5	15	180	20-25
	Beze (3 rafta)	0.5	1, 3 ve 5	15	90	180
Hızlı Pişirme	Dondurulmuş yiyecek
	Pizza	0.3	2	-	250	12
	Kabaklı ve karidesli pay	0.4	2	-	200	20
	Ispanaklı börek	0.5	2	-	220	30-35
	Çiğ Börek	0.3	2	-	200	25
	Lazanya	0.5	2	-	200	35
	Kek	0.4	2	-	180	25-30
	Tavuk parçaları	0.4	2	-	220	15-20
	Önceden pişirilmiş yiyecek
	Piliç kanadı	0.4	2	-	200	20-25
	Taze Yiyecek
	Kurabiye (hamur işleri)	0.3	2	-	200	15-18
	Üzümlü kek	0.6	2	-	180	45
	Peynirli pogaca	0.2	2	-	210	10-12
Çoklu pişirme	Pizza (2 rafta)	1	2 ve 4	15	230	15-20
	Lazanya	1	3	10	180	30-35
	Kuzu	1	2	10	180	40-45
	Piliç kızartma + patates	1+1	2 ve 4	15	200	60-70
	Uskumru	1	2	10	180	30-35
	Üzümlü kek	1	2	10	170	40-50
	Profiterol (2 rafta)	0.5	2 ve 4	10	190	20-25
	Kurabiyeler (2 rafta)	0.5	2 ve 4	10	180	10-15
	Pandispanya (1 rafta)	0.5	2	10	170	15-20
	Pandispanya (2 rafta)	1	2 ve 4	10	170	20-25
	Börek	1.5	3	15	200	25-30
Pizza Modu	Pizza	0.5	3	15	220	15-20
	Dana rozbif veya biftek	1	2	10	220	25-30
	Tavuk	1	2 veya 3	10	180	60-70
Izgara	Dil balığı ve supya	0.7	4	-	Maksimum	10-12
	Kalamar ve karides kebabı	0.6	4	-	Maksimum	8-10
	Supya	0.6	4	-	Maksimum	10-15
	Morina filetosu	0.8	4	-	Maksimum	10-15
	Izgara sebze	0.4	3 veya 4	-	Maksimum	15-20
	Dana bonfile	0.8	4	-	Maksimum	15-20
	Sosis	0.6	4	-	Maksimum	15-20
	Köfte	0.6	4	-	Maksimum	10-12
	Çiroz	1	4	-	Maksimum	15-20
	tost (veya tost ekmeği)	4 ve 6	4	-	Maksimum	3-5
	Et şişiyle (varsa)
	Dana şiş	1.0	-	-	Maksimum	80-90
	Tavuk şiş	1.5	-	-	Maksimum	70-80
	Kuzu şiş	1.0	-	-	Maksimum	70-80
Fırında Güveç	Tavuk izgara	1.5	2	10	200	55-60
	Supya	1.5	2	10	200	30-35
	Et şişiyle (varsa)
	Dana şiş	1.5	-	10	200	70-80
	Kuzu şiş	1.5	-	10	200	70-80
	Tavuk şiş ve	1.5	-	10	200	70-75
	Patatesler (kıztılmış)	-	2	10	200	70-75

! Pişirme süreleri bilgi amaçlı olup kişisel zevke göre değiştirilebilir.

! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.
• Cihazı yerinden hareket ettirirken daima fırının yan taraflarında bulunan tutma kulplarından yararlanınız.
• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.
• Cihazın kullanımı sırasında ıstıma elemanları ile fırının bazı kısımları çok sıcak duruma gelir. Bunlara dokunmamaya dikkat ediniz ve çocukları uzak tutunuz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.
• Havalandırma ve ısı dağılıma noktalarını tıkamayınız.
• Fırın kapağını açma kulpunu tam ortasından tutunuz: yan tarafları sıcak olabilir.
• Kapları fırına sürerken veya çıkartırken daima fırın eldiveni kullanınız.
• Fırının alt kısmını alüminyum folyo ile örtmeyiniz.
• Tutuşabilen maddeleri fırın içinde bulundurmayınız: bunlar fırın yanlışlıkla çalıştırılacak olursa alev alabilirler.
• Cihazın kullanılmadığı zamanlarda düğmelerin daima “1”/“i” konumunda olduğundan emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Fırının kapağı açıklken kapak üzerine ağır cisimler koymayınız.
• Cihaz; (çocuklar dahil) fiziki, duyusal ya da zihinsel kapasiteleri kısıtlı kişiler tarafından kullanılamayacağı gibi, güvenliklerinden sorumlu bir kişinin gözetimi altında bulunmadıkça veya cihazın kullanımı hakkında ön bilgiler almış olmadığıncı olmadıkça, deneyimsiz ve ürüne fazla bir alışkanlığı bulunmayan kimseler tarafından da kullanılmamalıdır.
• Çocukların cihaz ile oynamasını önleyiniz.

imha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2002/96/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekmektedir. Tüm ürünlerin üzerinde; ayriştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır.
  Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Tasarruf ve çevreye saygı

• Fırın ikindi saatleri ile sabahın ilk saatleri arasında kalan zaman diliminde çalıştırıldığı takdirde elektrik şirketlerinin emilim yükünün azaltılmasına katkı sağlanır.
• IZGARA ve GRATEN pişirmelerinin daima fırın kapağı kapalı vaziyette yapılması önerilir: bu hem daha iyi sonuç elde edilmesini hem de enerji tasarrufu sağlar (yaklaşık %10).
• Contaların temiz ve bakımlı tutulması, bunların kapağa tam olarak yapışarak ısı kaybını önlemesini sağlar.

Teknik destek

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• Arıza tipi;
  • Cihazın modeli (Mod.)
• Seri numarası (S/N)
  Bu bilgiler cihazın üzerinde yer alan özellikler etiketinde belirtilmiştir

Cihazın ömrü 10 yıldır.

servis 0212 444 50 10 servis

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş.

Karahasan Sok. No:11 Balmumcu 34349 Beşiktaş/ıs tanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-aris ton.com.tr

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Cihazın temizlenmesi

• Emayeli veya inox dış kısımlar ile lastik contalar ilık su ve nötr sabunla ıslatılmış bir sünger yardımıyla temizlenebilir. Lekeler çok zor çıkan türdense özel ürünler kullanınız. Bol su ile durulayıp temizlikten sonra kurulamanız tavsiye edilir. Çizici tozlar ve aşındırıcı maddeler kullanmayınız.
• Fırının içi mümkünse her kullanımdan sonra, daha henüz ılıkken temizlenmelidir. Sıcak su ile deterjan kullanınız, durulayınız ve yumuşak bir bezle kurulayınız. Çizici maddelerden kaçınıınız.
• Tüm aksesuarlar (açılır kapanır raflar hariç) günlük tabak çanaklar gibi ve aynı zamanda bulaşık makinesinde yıkanabilir.
  ! Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız.

Fırın kapağının temizlenmesi

Cam aşındırıcı olmayan ürün ve sünger kullanılarak temizlenmeli ve yumuşak bir bezle kurutulmalıdır. Camı çizebilecek ya da camın kırmasına neden olabilecek aşındırıcı pürüslü malzeme veya keskin madeni kazıyıcı kullanılmamalıdır. Daha özenli bir temizlik için fırın kapağını sökmek mümkündür:

1. kapağı tamamen açınız (şekle bakınız);
2. Yukarı kaldırın ve iki menteşe üzerinde bulunan küçük kolları döndürün (şekle bakın).

1. kapağı iki dış yanından tutarak, aralık kalacak şekilde yavaşça kapatınız. Sonra kapağı kendinize doğru çekip yuvasından çıkartınız (şekle bakınız). Kapağı aynı işlemleri tersten uygulayarakyerine monte ediniz.

Contaların kontrolü

Fırın kapağını çevreleyen contanın durumunu periyodik olarak kontrol ediniz. Hasarlı olması halinde en yakın Teknik Servise başvurunuz (bakınız Teknik Servis). Bu durumda onarım yapılancaya kadar fırını kullanmamanız tavsiye edilir.

Ampulün değiştirilmesi

Fırının aydınlatma lambasını değiştirmek için:

1. Lamba tutucusunun cam kapağını gevşetip çıkarınız.
2. Ampulü sökünüz ve aynı özelliklere sahip bir ampul ile değiştiriniz: güç 25
   W, bağlantı E 14.
3. Kapağı yerine takınız (şekle bakınız);

Sürgülü Kızaklar setinin montajı

Sürgülü kızakları monte etmek için:

1. Ara çubuklarından A takılı olan iki tezgahı çıkartınız (şekle bakınız).
2. Sürgülü kızağıın takılacağı rafı seçiniz. Sürgülü kızağıın çıkarılacağı yönü dikkate alarak tezgaha önce B sonra C ankastre olarak yerleştiriniz.

Sol sürgülü kızak Sağ sürgülü kızak A B C çıkarma yönü

1. Fırının yan duvarları üzerinde yer alan deliklere monte edilen sürgülü kızaklar ile iki adet tezgahı sabitleyiniz (şekle bakınız). Sol tezgahın delikleri yukarıda, sağ tezgahın delikleri ise aşağıdadır.

2. Son olarak tezgahı A ara parçaları üzerine ankastre olarak takınız.

! Sürgülü kızakları 5. konuma takmayiniz.

Nederlands, 1

Deutsch,12

Русский, 23

Türkçe, 34

Polski, 45

FK 83 /HA

FK 83 X /HA

7OFK 838J X RU/HA

7OFK 838J RU/HA

7OFK 837J X RU/HA

7OFK 837J RU/HA

7OFK 838JC X RU/HA

7OFK 838JC RU/HA

FK 837J X/HA

FK 837J /HA

FK 93J X /HA

FK 93J /HA

FK 939J X /HA

FK 939J /HA

FK 932C X /HA

FK 932C /HA

Spis treści

Instalacja, 46-47

Ustawienie
