Produkttyp	Einbaubackofen
Modell	Luce FK 83 X/HA
Marke	Hotpoint
Farbe	Edelstahl
Energieeffizienzklasse	A+
Energieverbrauch (konventionell)	0,99 kWh
Energieverbrauch (Umluft)	0,79 kWh
Nutzinhalt	71 Liter
Garraumvolumen	71 l
Leistung	2,7 kW
Spannung	230 V / 50 Hz
Abmessungen (H x B x T)	59,5 x 59,5 x 56,5 cm
Einbaumaße (H x B x T)	59,0 x 56,0 x 55,0 cm
Gewicht	32 kg
Beheizungsarten	Ober-/Unterhitze, Umluft, Grill, Heißluft, Pizzafunktion
Temperaturbereich	50 °C – 250 °C
Reinigungsfunktion	Pyrolyse-Selbstreinigung
Türart	Verglaste Klapptür
Display	Digital mit Timer
Steuerung	Drehknöpfe und Touch-Bedienung
Mitgeliefertes Zubehör	Backblech, Grillrost, Fettpfanne

Häufig gestellte Fragen - Luce FK 83 X/HA HOTPOINT

Wie schalte ich den Backofen ein?

Drehen Sie den Funktionswahlschalter auf die gewünschte Betriebsart und stellen Sie mit dem Temperaturregler die gewünschte Temperatur ein.

Welche Backofenfunktionen stehen zur Verfügung?

Der Ofen bietet Ober-/Unterhitze, Umluft, Grill, Heißluft und eine Pizzafunktion.

Wie reinige ich den Backofen?

Nutzen Sie die Pyrolyse-Selbstreinigungsfunktion. Entfernen Sie vorher grobe Verschmutzungen und wählen Sie das Pyrolyse-Programm.

Kann ich die Backofentür selbst aushängen?

Ja, die Tür lässt sich zum Reinigen aushängen. Öffnen Sie die Tür ganz, klappen Sie die Sicherungshebel um und ziehen Sie die Tür nach oben heraus.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie die Stromversorgung, ob der Ofen richtig eingeschaltet ist und ob die Zeitschaltuhr aktiviert wurde. Kontrollieren Sie auch die Sicherung.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Uhr-Taste und stellen Sie mit dem Drehregler die aktuelle Uhrzeit ein. Bestätigen Sie mit der Taste.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind ein Backblech, ein Grillrost und eine Fettpfanne enthalten.

Wie tausche ich die Backofenlampe aus?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Glasabdeckung, tauschen Sie die Lampe (Typ: 25 W, 230 V, G9) aus und setzen Sie die Abdeckung wieder ein.

Was bedeuten die Fehlermeldungen im Display?

Fehlermeldungen wie F1 oder F2 weisen auf Sensorfehler hin. Notieren Sie den Code und kontaktieren Sie den Kundendienst.

Kann ich den Backofen als Heizgerät verwenden?

Nein, der Backofen ist nicht für Heizzwecke geeignet. Verwenden Sie ihn nur für die Zubereitung von Speisen.

BEDIENUNGSANLEITUNG Luce FK 83 X/HA HOTPOINT

De elektronische programmering, 6

Programma's, 7-9

Kookprogramma's

Praktische kooktips

Kooktabel

Elektrischer Anschluss

Typenschild

Beschreibung des Gerätes, 15

Geräteansicht

Bedienfeld

Inbetriebsetzung und Gebrauch, 16

Backofen in Betrieb setzen

Der elektronische Garprogrammierer, 17

Programme, 18-20

Garprogramme

Praktische Tipps

Tabelle der Garzeiten

Vorsichtsmaßregeln und Hinweise, 21

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Kundendienst

Wartung und Pflege, 22

Abschalten Ihres Gerätes vom Stromnetz

Reinigung des Gerätes

Backofentür reinigen

Lampenaustausch

Montage des Gleitschienen-Bausatzes

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Achten Sie bitte darauf, dass diese Bedienungsanleitung dem Gerät bei etwaigem Verkauf, Umzug oder Übergabe an einen anderen Benutzer stets beiliegt, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.
! Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellort

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein.
- Bei Möbeln aus Furnierholz muss der verwendete Leim eine Hitzebeständigkeit von 100 °C aufweisen.
- Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen:

590 mm. 20 mm. 570 mm. 560 mm. 45 mm. 560 mm. 575-585 mm. 595 mm. 550 mm. 20.5 mm. 22.5 mm.*

* Nur für die Stainless

! Nach erfolgtem Einbau des Gerätes muss die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. Die auf dem

Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

Belüftung

Zur Gewährleistung einer einwandfreien Belüftung die Rückwand des Schrankumbaus entfernen. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

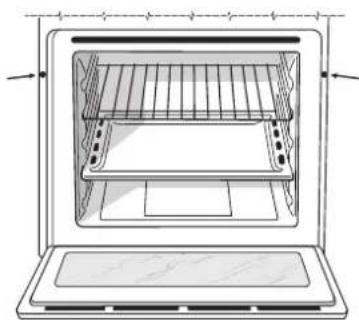

Zentrieren und Befestigen

Befestigung des Gerätes am Möbel:

• Öffnen Sie die Backofentür ganz;
• entfernen Sie die 2 Gummistöpsel aus den Löchern im Rahmen;
• befestigen Sie das Gerät mit 2 Holzschrauben am Möbel;
• Setzen Sie die Gummistöpsel wieder in die Löcher.

! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

DE

Elektrischer Anschluss

! Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (siehe Gerät) angegebenen Spannung und Frequenz ausgelegt (siehe unten).

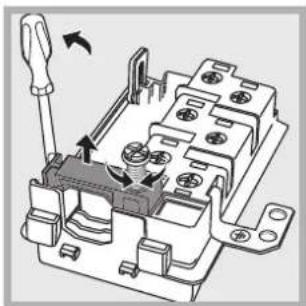

Anschluss des Netzkabels

1. Das Klemmengehäuse öffnen, indem die

seitlichen Zungen des Deckels mithilfe eines Schraubenziehers angehoben werden. Deckel abziehen (siehe Abbildung).

1. Die Schraube der Kabelklemme abschrauben und durch das Anheben mithilfe des Schraubenziehers entfernen (siehe Abbildung).

2. Die Schrauben der Kontakte L-N-± abschrauben und die Drähte unter Berücksichtigung der entsprechenden Farben

3. Blau (N), Braun (L), Gelb/Grün (±) - unter

den Schraubenköpfen befestigen.

Anschluss des Netzkabels an das Stromnetz

Das Kabel mit einem Normstecker entsprechend der am Typenschild angegebenen Last versehen (siehe nebenstehende Tabelle). Wenn das Gerät direkt an das Stromnetz angeschlossen wird, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten, der der Last und den einschlägigen Vorschriften entspricht, wobei der Erdleiter nicht vom Schalter getrennt werden darf. Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt ist, die 50 °C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht

• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist (siehe unten).
• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten).
• die Steckdose mit dem Netzstecker kompatibel ist. Die Steckdose oder den Netzstecker anderenfalls austauschen. Keine Verlängerungen und Mehrfachsteckdosen verwenden.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller weist jegliche Verantwortung zurück, falls diese Vorschriften nicht eingehalten werden sollten.

TYPENSCHILD
Abmessungen	Breite 43,5 cmHöhe 32 cmTiefe 41,5 cm
Nutzvolumen	Liter 58
Elektrischer Anschluss	Spannung 220-240V~ 50/60Hz oder 50Hz (siehe Typenschild)Maximale Leistungsaufnahme 2800W
ENERGY LABEL	Richtlinie 2002/40/EG auf dem Label der Elektrobacköfen.Norm EN 50304Energieverbrauch natürliche Konvektion – Heizfunktion:Ober/UnterhitzeDeklarierte EnergieverbrauchsklasseErzwungene Konvektion -Heizfunktion:Backen
	Dieses Gerät entspricht Folgenden EG-Richtlinien: 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (Elektromagnetische Verträglichkeit) Und nachfolgende Änderungen - 93/68/EWG vom 22/07/93 und nachfolgende Änderungen.2002/96/EG und nachfolgende Änderungen.

Beschreibung des Gerätes

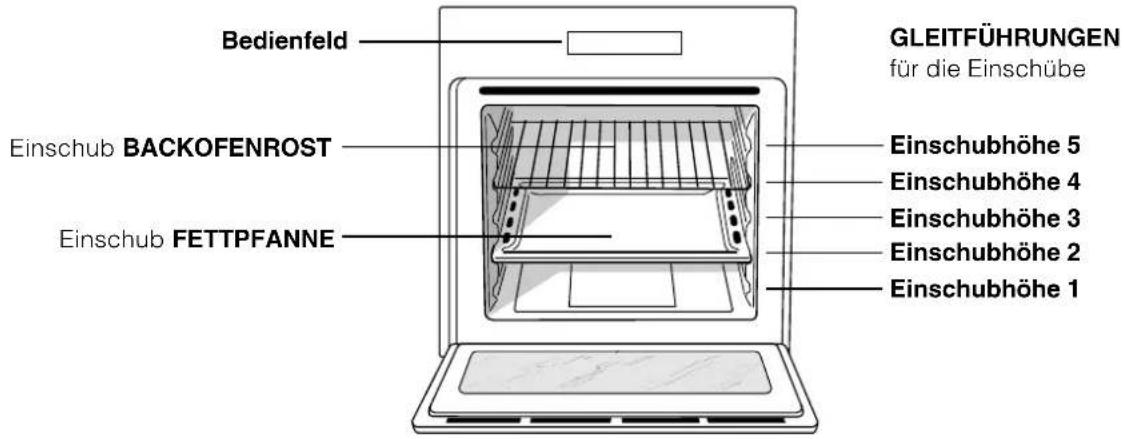

Geräteansicht

GLEITFÜHRUNGEN für die Einschübe Bedienfeld Einschub BACKOFENROST Einschub FETTPFANNE Einschubhöhe 5 Einschubhöhe 4 Einschubhöhe 3 Einschubhöhe 2 Einschubhöhe 1

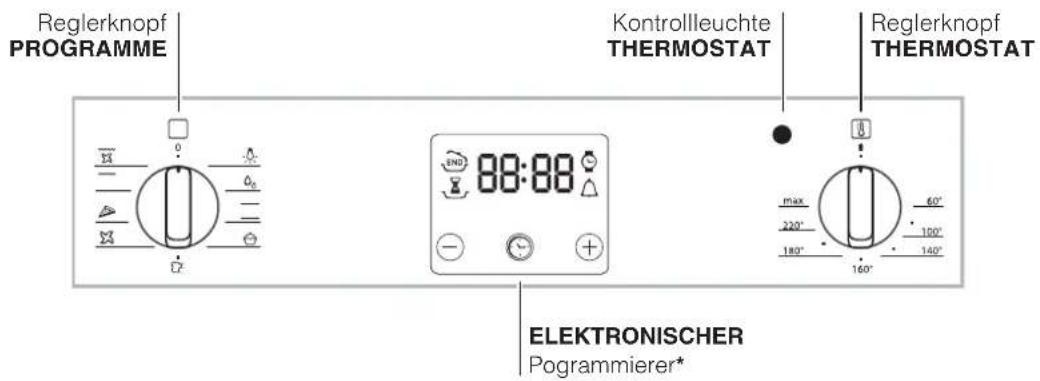

Bedienfeld

Reglerknopf PROGRAMME Kontrollleuchte THERMOSTAT Reglerknopf THERMOSTAT 88:88 ELEKTRONISCHER Pogrammierer* max 220° 180° 60° 100° 140°

* Nur bei einigen Modellen.

Inbetriebsetzung und

Gebrauch

DE

! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Das Gerät danach ausschalten, die Backofentür öffnen und die Küche lüften. Der bei diesem Vorgang erzeugte Geruch entsteht durch die Verflüchtigung der zum Schutz des Backofens aufgetragenen Stoffe.

Backofen in Betrieb setzten

1. Das gewünschte Garprogramm über den Drehschalter PROGRAMME auswählen.
2. Stellen Sie die Temperatur durch Drehen des Knopfes THERMOSTAT ein. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme).
3. Die Kontrollleuchte des THERMOSTATEN bleibt während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet.
4. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:
5. Ändern des Garprogramms über den Drehschalter PROGRAMME.
6. Ändern der Temperatur über den Drehschalter THERMOSTAT.
7. Unterbrechen des Garvorgangs durch das Drehen des Drehschalters PROGRAMME auf Position „0“.

! Zur Vermeidung einer Beschädigung der Beschichtung nie Kochgeschirr auf dem Backofenboden positionieren.

! Das Kochgeschirr stets auf dem mit dem Gerät gelieferten Backofenrost abstellen.

Kühluftgebläse

Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, wird mit Hilfe eines Kühlluftgebläses ein Luftstrahl erzeugt, der zwischen dem Bedienfeld, der Backofentür und im unteren Bereich der Ofentür austritt.

! Nach Abschluss eines Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Backofenbeleuchtung

Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf 📄. Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird.

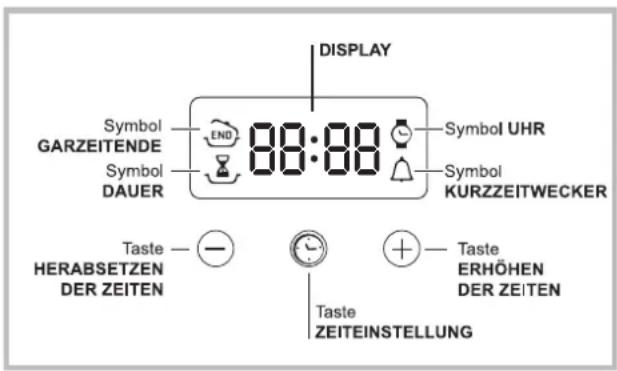

DISPLAY Symbol GARZEITENDE Symbol DAUER 88:88 Symbol UHR Symbol KURZZEITWECKER Taste HERABSETZEN DER ZEITEN Taste ZEITEINSTELLUNG Taste ERHÖHEN DER ZEITEN

Einstellung der Uhr

! Die Uhr kann bei ausgeschaltetem und auch bei eingeschaltetem Backofen eingestellt werden, jedoch nicht, wenn das Ende einer Garzeit programmiert wurde. Nach dem Netzanschluss oder nach einem Stromausfall

blinken die Ikone 📊 und die vier Digitanzeigen auf dem DISPLAY.

1. Drücken Sie mehrmals die Taste ⏰, bis auf dem

DISPLAY das Symbol 📊 und die vier Digit-Anzeigen blinken.

1. Mit den Tasten "+" und "-" wird die Uhr eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

2. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

Einstellung des Kurzzeitweckers

! Diese Funktion beeinflusst weder den Garvorgang, noch den Gebrauch des Backofens. Sie weist ausschließlich durch ein akustisches Signal darauf hin, dass die eingestellten Minuten abgelaufen sind.

1. Drücken Sie mehrmals die Taste ⚙, bis auf dem DISPLAY das Symbol ⬆ und die drei Digit-Anzeigen blinken.

2. Mit den Tasten "+" und "-" wird die gewünschte Zeit eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen. Daraufhin wird das Count-down angezeigt, nach dessen Ablauf ein akustisches Signal ertönt.

Garzeit-Programmierung

! Die Programmierung ist nur nach Auswahl eines Garprogramms möglich.

Programmieren der Garzeit-Dauer

1. Drücken Sie mehrmals die Taste ⚙, bis auf dem DISPLAY das Symbol ⚡ und die drei Digit-Anzeigen blinken.

2. Mit den Tasten "+" und "-" wird die gewünschte Dauer eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

1. Nach Ablauf der Zeit erscheint auf dem DISPLAY die Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal. Um das Gerät anzuhalten drücken Sie eine beliebige Taste.

- Beispiel: Es ist 9:00 Uhr und es wird eine Programmdauer von 1 Std. und 15 Min. programmiert. Das Programm stoppt automatisch um 10:15 Uhr.

Programmierung eines Garzeitendes

! Die Vorwahl eines Garzeitendes ist nur dann möglich, wenn auch eine Garzeitdauer eingestellt wurde.

1. Befolgen Sie die zum Einstellen der Programmdauer beschriebenen Schritte 1 bis 3.

2. Drücken Sie dann die Taste 📋 bis auf dem DISPLAY das Symbol 🕒 und die vier Digit-Anzeigen blinken;

3. Mit den Tasten "+" und "-" wird das Garzeitende eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.

4. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

1. Nach Ablauf der Zeit erscheint auf dem DISPLAY die Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal. Um das Gerät anzuhalten drücken Sie eine beliebige Taste. Die eingeschalteten Symbole und sind ein Zeichen dafür, dass eine Programmierung durchgeführt worden ist. Auf dem DISPLAY wird abwechselnd die als Garzeitende programmierte Uhrzeit und die Garzeit-Dauer eingeblendet.

- Beispiel: Es ist 9:00 Uhr und es wird eine Garzeit von 1 Std. programmiert. Programmierung des Programmendes: 12.30 Uhr. Das Programm startet um 11.30 Uhr automatisch.

Eine Programmierung annullieren

Annullieren einer Programmierung

- die Taste 🕒 drücken, bis auf dem Display das Symbol der zu annullierenden Einstellung und die Digit-Anzeigen auf dem Display blinken. Die Taste "-" drücken, bis auf dem Display die Ziffern 00:00 angezeigt werden.

- halten Sie die Tasten "+" und "-" gedrückt; auf diese Weise werden alle ausgeführten Programmierungen, einschließlich Kurzzeitwecker, annulliert.

Garprogramme

! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme:

• GRILL (hier empfiehlt sich die Einstellung MAX.)
- ÜBERBACKEN (es empfiehlt sich, die Temperatur von 200°C nicht zu überschreiten).

Programm AUFTAUEN

Dank des an der Backofenrückwand installierten Gebläses zirkuliert Luft in Raumtemperatur um das aufzutauende Gut. Auf diese Weise können alle Arten von Speisen aufgetaut werden, vor allem jedoch empfindliche Speisen, die keine Hitze vertragen, wie beispielsweise: Eistorten, Creme- oder Sahnetorten, Obsttorten. So sparen Sie die Hälfte der Zeit, die Sie normalerweise zum Auftauen benötigen. Bei Fisch, Fleisch oder Brot können Sie das Auftauen mit Hilfe der Funktion "Echte Heißluft" beschleunigen. Stellen Sie hierzu eine Temperatur von 80° - 100°C ein.

Programm OBER-UNTERHITZE

Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart ist es empfehlenswert, nur einen Backofenrost zu verwenden, da ansonsten keine gleichmäßige Hitzeverteilung gewährleistet werden kann.

Programm BACKEN

Das hintere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb genommen, wodurch eine äußerst schonende, im Backofen gleichmäßig verteilte Wärme gewährleistet wird. Dieses Programm eignet sich zum Garen empfindlicher Speisen (z.B. zum Backen von Hefeteigen) sowie zur Zubereitung von Kleingebäck auf drei Ebenen gleichzeitig.

Programm FAST COOKING

Es schalten sich die Heizelemente ein und es setzt sich das Gebläse in Betrieb, so dass eine konstant gehaltene und gleichmäßig verteilte Heißluft im Backofen vorhanden ist.

Bei diesem Programm ist kein Vorheizen nötig. Es eignet sich besonders zum schnellen Garen von Fertiggerichten (tiefgekühlt oder nicht). Optimale Resultate werden bei Verwendung von nur einem Backofenrost erzielt.

Programm ECHTE HEISSLUFT

Es schalten sich alle Heizelemente (oberes, unteres und rundes Heizelement) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden.

Programm PIZZA

Das untere und das runde Heizelement schalten sich ein und das Gebläse wird in Betrieb genommen. Durch diese Kombination wird der Backofen mit einer hauptsächlich von unten aufsteigenden, starken Hitzezufuhr sehr schnell erhitzt. Wenn mehrere Backofenroste gleichzeitig verwendet werden, die jeweilige Position nach dem halben Garvorgang umtauschen.

Programm GRILL

Das obere Heizelement schaltet sich ein, und der Bratspieß (falls vorhanden) wird in Betrieb gesetzt. Die sehr hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze empfiehlt sich für Lebensmittel, die zur optimalen Garung einer hohen Temperatur an der Außenfläche bedürfen. Diese Garart bei geschlossener Backofentür durchführen.

Programm GRATIN

Das obere Heizelement schaltet sich ein, und das Gebläse sowie der Bratspieß (falls vorhanden) werden in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speiseoberflächen verhindert und die Hitze dringt tiefer in die Speisen ein. Diese Garart bei geschlossener Backofentür durchführen

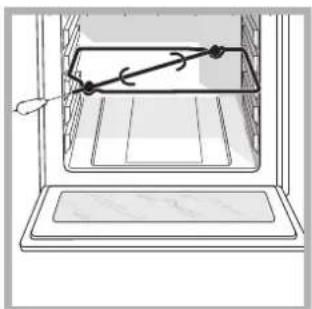

Drehspieß (nur bei einigen Modellen)

Zur Inbetriebnahme des Drehspießes (siehe Abbildung) verfahren Sie wie folgt: 1. Schieben Sie die Fettpfanne auf Einschubhöhe 1; 2. Schieben Sie die Drehspießhalterung in die Einschubhöhe 3 und stecken Sie den Spieß in die

entsprechende Öffnung in der Backofenrückwand; 3. Setzen Sie den Bratspieß in Betrieb, indem Sie

den Knopf PROGRAMME auf stellen.

! Ist das Programm ✕ eingeschaltet, stoppt der Drehspieß, wenn die Tür geöffnet wird.

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.
! Bei Garen mit GRILL und ÜBERBACKEN die Fettpfanne auf die Position 1 einschieben, um die Garflüssigkeiten aufzufangen (Säfte und/oder Fett).

ECHTE HEISSLUFT

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die 2. Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.
  • Die Fettpfanne in die untere und den Rost in die obere Führung einführen.

GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.
• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert.

PIZZA

• Eine Leichtmetallform verwenden und diese direkt auf dem mitgelieferten Rost positionieren. Die Fettpfanne verlängert die Garzeit. Deren Verwendung vermeiden, wenn knusprige Pizzas erzielt werden sollen.
• Bei reich belegten Pizzas ist es empfehlenswert, den Mozzarella-Käse erst nach halber Backzeit hinzuzugeben.

Back-/Brattabelle

Programme	Speisen Gew. (kg) Einschubhöhe		Vorheizzeit	(Minuten)	Empfohlene Temperatur	Garzeit (Minuten)
Auftauen	Alle tiefgefrorenen Speisen
Standard Plus	Ente	1	3	15	200	65-75
	Kalbs- oder Rinderbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Gebäck	-	3	15	180	15-20
	Torten	1	3	15	180	30-35
Gebäck	Torten	0.5	3	15	180	20-30
	Obstkuchen	1	2 oder 3	15	180	40-45
	Plum Cake	0.7	3	15	180	40-50
	Biskuitböden	0.5	3	15	160	25-30
	Gefüllte Crêpes (auf 2 Ebenen)	1.2	2 und 4	15	200	30-35
	Kleingebäck (auf 2 Ebenen)	0.6	2 und 4	15	190	20-25
	Mit Käse gefülltes Blätterteiggebäck (auf 2 Ebenen)	0.4	2 und 4	15	210	15-20
	Windbeutel (auf 3 Ebenen)	0.7	1 und 3 und 5	15	80	20-25
	Gebäck (auf 3 Ebenen)	0.7	1 und 3 und 5	15	180	20-25
	Baisers (auf 3 Ebenen)	0.5	1 und 3 und 5	15	90	180
Fast Cooking	Tiefkühlgerichte
	Pizza	0.3	2	-	250	12
	Zucchini und Krebse überbacken	0.4	2	-	200	20
	Quiche	0.5	2	-	220	30-35
	Gefüllte Teigwaren	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Goldgelbe Brotlaibe	0.4	2	-	180	25-30
	Hühnchen	0.4	2	-	220	15-20
	Fertiggerichte
	Geflügel	0.4	2	-	200	20-25
	Frische Fertiggerichte
	Gebäck	0.3	2	-	200	15-18
	Plum Cake	0.6	2	-	180	45
	Mit Käse gefülltes Blätterteiggebäck	0.2	2	-	210	10-12
Echte Heißluft	Pizza (auf 2 Ebenen)	1	2 und 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Brathähnchen + Kartoffeln	1+1	2 und 4	15	200	60-70
	Makrelen	1	2	10	180	30-35
	Plum Cake	1	2	10	170	40-50
	Windbeutel (auf 2 Ebenen)	0.5	2 und 4	10	190	20-25
	Gebäck (auf 2 Ebenen)	0.5	2 und 4	10	180	10-15
	Biskuitböden (auf 1 Ebene)	0.5	2	10	170	15-20
	Biskuitböden (auf 2 Ebenen)	1	2 und 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Pizza	Pizza	0.5	3	15	220	15-20
	Kalbs- oder Rinderbraten	1	2	10	220	25-30
	Hähnchen	1	2 oder 3	10	180	60-70
Grill	Seezungen und Tintenfische	0.7	4	-	Max	10-12
	Tintenfisch- und Krebsspieße	0.6	4	-	Max	8-10
	Tintenfische	0.6	4	-	Max	10-15
	Kabeljaufilet	0.8	4	-	Max	10-15
	Gegrillte Gemüse	0.4	3 oder 4	-	Max	15-20
	Kalbsteaks	0.8	4	-	Max	15-20
	Bratwürste	0.6	4	-	Max	15-20
	Hamburger	0.6	4	-	Max	10-12
	Makrelen	1	4	-	Max	15-20
	Toast (oder getoastetes Brot)	4-6 Stck.	4	-	Max	3-5
	Mit Bratspieß (falls vorhanden)
	Kalbfleisch am Spieß	1.0	-	-	Max	80-90
	Hähnchen am Spieß	1.5	-	-	Max	70-80
	Lamm am Spieß	1.0	-	-	Max	70-80
Überbacken/ Bräunen	Gegrilltes Hähnchen	1.5	2	10	200	55-60
	Tintenfische	1.5	2	10	200	30-35
	Mit Bratspieß (falls vorhanden)
	Kalbfleisch am Spieß	1.5	-	10	200	70-80
	Lamm am Spieß	1.5	-	10	200	70-80
	Hähnchen (am Spieß) + Röstkartoffeln (auf der Fettpfanne)	1.5	-	10	200	70-75
		-	2	10	200	70-75

! Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder des Umlugrills ist die Fettpfanne auf die unterste Führung zu schieben.

! Das Gerät wurde entsprechend den internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz in privaten Haushalten bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Regen und Gewittern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht barfuß oder mit nassen oder feuchten Händen oder Füßen.

- Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

- Wenn das Gerät in Betrieb ist, werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.

- Vermeiden Sie, dass die Netzkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

- Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

- Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.

- Verwenden Sie stets Backofenhandschuhe.

- Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.

- Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten entflammen, wenn das Gerät versehentlich eingeschaltet wird.

- Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position "●"/"○" befinden, wenn das Gerät nicht in Betrieb ist.

- Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

- Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

- Versuchen Sie bei etwaigen Störungen bitte keinesfalls, Innenteile selbst zu reparieren. Setzen Sie sich mit dem Kundendienst (siehe

Kundendienst) in Verbindung.

• Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Dieses Gerät ist kein Spielzeug für Kinder.

Entsorgung

• Das Verpackungsmaterial entsprechend den Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die aus dem Betrieb genommenen Geräte müssen getrennt entsorgt werden, damit ein optimales Recycling der Materialien, aus denen sie zusammengesetzt sind, möglich ist und somit potentielle Gefahren für Gesundheit und Umwelt vermieden werden. Das durchgestrichene Mülleimersymbol ist auf allen Produkten zu finden und weißt auf die getrennte Entsorgungspflicht hin. Weitere Informationen zur korrekten Entsorgung von alten Elektrogeräten können Sie bei den entsprechenden Ämtern oder beim Händler einholen.

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch den Backofen in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen verwenden.
• Es empfiehlt sich, die Programme GRILL und ÜBERBACKEN stets bei geschlossener Backofentür zu verwenden: Dadurch werden nicht nur optimale Ergebnisse erzielt, sondern auch Energie gespart (ca. 10 %).
• Halten Sie die Dichtungen sauber und in einwandfreiem Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.

Kundendienst

! Wenden Sie sich nur an autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers
• das Gerätemodell (Mod.)
• die Seriennummer (S/N).
Letztere Informationen können dem Typenschild, das sich auf dem Gerät befindet, entnommen werden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

• Die beschichteten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen mit einem Schwamm und einer einfachen Spüllauge reinigen. Bei hartnäckigen Flecken spezielle Reinigungsmittel verwenden. Es wird empfohlen, die Teile nach der Reinigung gut nachzuspülen und zu trocknen. Auf keinen Fall Scheuermittel oder sonstige scharfe Reinigungsmittel verwenden.
• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch etwas warm ist, gereinigt werden. Hierzu warmes Wasser und ein Reinigungsmittel verwenden. Mit Wasser nachspülen und mit einem weichen Tuch trocken. Scheuermittel vermeiden.
• Das Zubehör lässt sich mit Ausnahme der Gleitschienen wie normales Geschirr (auch im Geschirrspüler) reinigen.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Backofentür reinigen

Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Zur einfachen und gründlichen Reinigung kann die Backofentür abgenommen werden.

1. Hierzu die Tür vollständig öffnen (siehe Abbildung).
2. mit einem Schraubenzieher die an den beiden Scharnieren befindlichen Hebel F anheben und drehen (siehe Abbildung);

1. Die Tür an den beiden äußeren Seiten langsam und nicht vollständig schließen. Die Tür danach nach außen aus ihrer Lagerung herausziehen (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht.

Dichtungen prüfen

Den Zustand der Dichtung an der Backofentür in regelmäßigen Abständen prüfen. Sich im Falle einer beschädigten Dichtung an die nächstgelegene Kundendienststelle (siehe Kundendienst) wenden. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht zu verwenden.

Lampe ersetzen

Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Drehen Sie die Glasabdeckung der Lampenhalterung heraus.

1. Die Lampe ausschrauben und durch eine neue Lampe desselben Typs ersetzen: Leistung 25 W, Sockel E 14.
2. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).

Montage des Gleitschienen-Bausatzes

Verfahren Sie zur Montage der Gleitschienen wie folgt:

1. Ziehen Sie die beiden Rahmen aus den Abstandsstücken A heraus siehe Abbildung).

Linke Gleichschiene Rechte Gleichschiene B C Launchung

1. Wählen Sie die Einschubebene, auf der Sie die Gleitschiene einsetzen möchten. Setzen Sie auf den Rahmen zuerst das Einrastteil B und dann das Einrastteil C auf. Achten Sie hierbei auf die Laufrichtung zum Auszug der Gleitschiene.

1. Befestigen Sie die mit den Gleitschienen versehenen beiden Rahmen in den entsprechenden Löchern der Backofenwände (siehe Abbildung). Die oberen Löcher sind für den linken Rahmen bestimmt, die unteren dagegen für den rechten Rahmen.

2. Stecken Sie die Rahmen abschließend wieder auf die Abstandsstücke A auf.

! Setzen Sie die Gleitschienen nicht auf Position 5 ein.

Nederlands, 1

Deutsch,12

Русский, 23

Türkçe, 34

Polski, 45

FK 83 /HA

FK 83 X /HA

7OFK 838J X RU/HA

7OFK 838J RU/HA

7OFK 837J X RU/HA

7OFK 837J RU/HA

7OFK 838JC X RU/HA

7OFK 838JC RU/HA

FK 837J X/HA

FK 837J /HA

FK 93J X /HA

FK 93J /HA

FK 939J X /HA

FK 939J /HA

FK 932C X /HA

FK 932C /HA

Содержание

Монтаж, 24-25

Расположение
