Тип	Встраиваемая духовка
Модель	Luce FK 83 X/HA
Бренд	Hotpoint
Цвет	Нержавеющая сталь
Класс энергоэффективности	A+
Потребление энергии (обычный режим)	0,99 кВтч
Потребление энергии (конвекция)	0,79 кВтч
Полезный объем	71 литр
Объем камеры	71 л
Мощность	2,7 кВт
Напряжение	230 В / 50 Гц
Габариты (В x Ш x Г)	59,5 x 59,5 x 56,5 см
Размеры для встраивания (В x Ш x Г)	59,0 x 56,0 x 55,0 см
Вес	32 кг
Режимы нагрева	Верхний/нижний нагрев, конвекция, гриль, горячий воздух, функция пиццы
Диапазон температур	50 °C – 250 °C
Функция очистки	Пиролитическая самоочистка
Тип дверцы	Стеклянная откидная дверца
Дисплей	Цифровой с таймером
Управление	Поворотные ручки и сенсорное управление
Комплектация	Противень, решетка для гриля, жиросборник

Часто задаваемые вопросы - Luce FK 83 X/HA HOTPOINT

Как включить духовку?

Поверните переключатель функций на желаемый режим работы и с помощью регулятора температуры установите нужную температуру.

Какие функции духовки доступны?

Духовка предлагает верхний/нижний нагрев, конвекцию, гриль, горячий воздух и функцию пиццы.

Как чистить духовку?

Используйте функцию пиролитической самоочистки. Перед этим удалите крупные загрязнения и выберите программу пиролиза.

Могу ли я снять дверцу духовки самостоятельно?

Да, дверцу можно снять для чистки. Полностью откройте дверцу, откиньте предохранительные рычаги и потяните дверцу вверх.

Что делать, если духовка не греет?

Проверьте электропитание, правильно ли включена духовка и активирован ли таймер. Также проверьте предохранитель.

Как установить время?

Нажмите кнопку "Часы" и с помощью поворотного регулятора установите текущее время. Подтвердите кнопкой.

Какие аксессуары входят в комплект?

В комплект входят противень, решетка для гриля и жиросборник.

Как заменить лампочку духовки?

Отключите прибор от сети. Снимите стеклянную крышку, замените лампу (тип: 25 Вт, 230 В, G9) и установите крышку обратно.

Что означают сообщения об ошибках на дисплее?

Сообщения об ошибках, такие как F1 или F2, указывают на ошибки датчика. Запишите код и обратитесь в службу поддержки.

Могу ли я использовать духовку в качестве обогревателя?

Нет, духовка не предназначена для обогрева. Используйте её только для приготовления пищи.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Luce FK 83 X/HA HOTPOINT

Электрическое подключение

Паспортная табличка

Описание изделия, 26

Общий вид

Консоль управления

Включение и эксплуатация, 27

Включение духового шкафа

Электронный таймер программирования приготовления, 28

Программы, 29-31

Программы приготовления

Практические советы по приготовлению

Таблица приготовления

Предосторожности и рекомендации, 32

Общие правила безопасности

Утилизация

Энергосбережение и охрана окружающей среды

Техническое обслуживание

Техническое обслуживание и уход, 33

Отключение электропитания

Чистка изделия

Чистка дверцы

Замена лампочки

Крепление комплекта выдвижных направляющих

RS

! Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Размещение

! Не разрешайте детям играть с упаковочными материалами. Упаковка должна быть уничтожена в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).

! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильная установка изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

Встроенный монтаж

Для обеспечения исправного функционирования изделия кухонный элемент должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала;
• клей кухонных элементов, шпонированных деревом, должен быть устойчивым к температуре 100°C.
  • для встраивания духового шкафа под кухонным топом (см. схему) или в шкаф-пенал ниша кухонного элемента должна иметь следующие размеры:

590 mm. 20 mm. 570 mm. 595 mm. 550 mm. 20.5 mm. 22.5 mm.* 560 mm. min. 45 mm. 560 mm. 575-585 mm.

* Только для стали
! После встраивания изделия в кухонный элемент должна быть исключена возможность контакта с электрическими частями.

Расход электроэнергии, указанный на паспортной табличке изделия, был замерен для данного типа монтажа.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 x 560 мм (см. схемы).

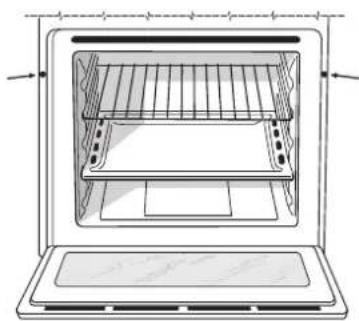

Центровка и крепление

Для крепления изделия к кухонному элементу:

• откройте дверцу духовки;
  • снимите 2 резиновые пробки, которыми покрыты крепежные отверстия на периметральной раме;
• зафиксируйте духовой шкаф к мебельному элементу с помощью 2 шурупов для деревянных панелей;
• установите на место резиновые пробки для отверстий.

! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

Электрическое подключение

! Духовые шкафы, укомплектованные трехполюсным сетевым кабелем, рассчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке с данными (см. ниже).

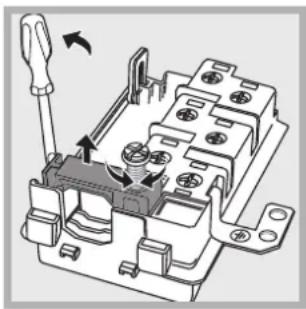

Подсоединение сетевого кабеля

1. Откройте зажимную коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см. схему).

2. Отвинтите винт кабельного сальника и выньте его, поддев отверткой (см. схему).

1. Отвинтите винты контактов L-N- 12 и затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N) Коричневый (L) Желто-зеленый ( 12 ).

Подсоединение сетевого кабеля изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку, рассчитанную на нагрузку, указанную на паспортной табличке (см. сбоку). В случае прямого подключения к сети электропитания между кухонной плитой и сетью необходимо установить мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, рассчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

- сетевая розетка должна быть заземлена и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. ниже);
• напряжение сети электропитания должно находиться в пределах значений, указанных на паспортной табличке (см. ниже);
• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используйте удлинители или тройники.
  ! Изделие должно быть установлено таким образом, чтобы сетевой кабель и сетевая розетка были легко доступны.
  ! Сетевой кабель изделия не должен быть согнут или сжат.
  ! Регулярно проверяйте состояние сетевого кабеля и в случае необходимости поручите его замену только уполномоченным техникам (см. Сервисное обслуживание).
  ! Фирма снимает с себя всякую ответственность в случае несоблюдения вышеописанных правил.

ПАСПОРТНАЯ ТАБЛИЧКА
Габаритные размеры	ширина 43,5 см.высота 32 см.глубина 41,5 см
Объем	л 58
Электрическое подключение	напряжение 220-240В~ 50/60Гц или 50 Гц (см. паспортную табличку)макс.потребляемая мощность 2800Вт
МАРКИРОВКА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ[IMAGE] АЮ 77	Директива 2002/40/СЕоб этикетках электрических духовых шкафов.Норматива EN 50304Расход электроэнергии Натуральная конвекция – ____ режим нагрева: ____ Традиционная;Потребление электроэнергии при принудительной конвекции - в фазе нагревания; [IMAGE] Кондитерская выпечка.
[IMAGE]	Данное изделие соответствует следующим Директивам Европейского сообщества: 2006/95/СЕЕ от 12/12/06 (Низкое напряжение) и последующим изменениям - 2004/108/СЕЕ от 15/12/04 (Электромагнитная совместимость) и последующим изменениям - 93/68/СЕЕ от 22/07/93 и последующим изменениям.2002/96/СЕ и последующим изменениям.

RS

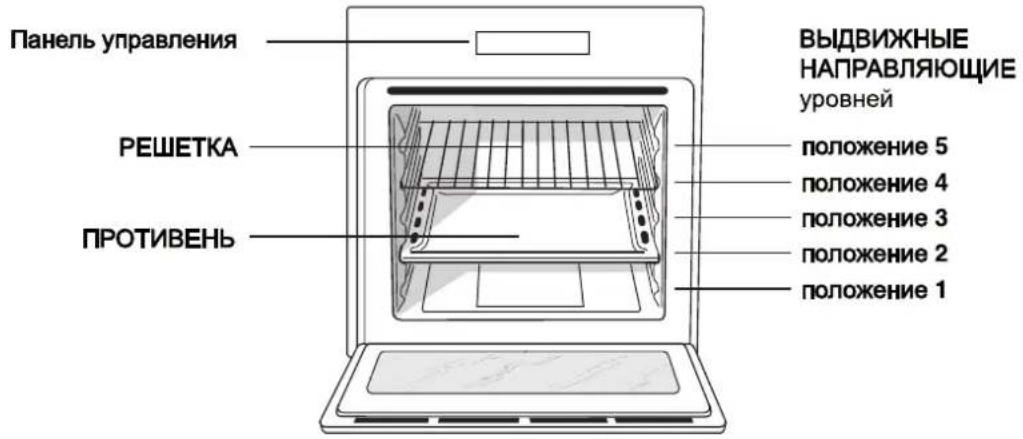

Общий вид

Панель управления РЕШЕТКА ПРОТИВЕНЬ ВЫДВИЖНЫЕ НАПРАВЛЯЮЩИЕ уровней положение 5 положение 4 положение 3 положение 2 положение 1

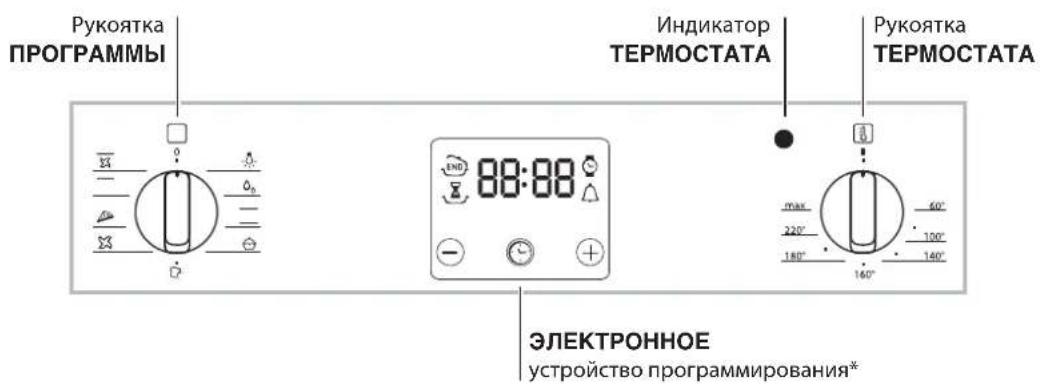

Консоль управления

Рукоятка ПРОГРАММЫ Индикатор ТЕРМОСТАТА Рукоятка ТЕРМОСТАТА 88:88 ЭЛЕКТРОННОЕ устройство программирования*

* Имеется только в некоторых моделях.

! При первом включении духового шкафа рекомендуем прокалить его примерно в течение часа при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

Включение духового шкафа

1. Выберите нужную программу приготовления при помощи рукоятки ПРОГРАММЫ.
2. Выберите температуру при помощи регулятора ТЕРМОСТАТ. В специальной таблице приводится перечень типов приготовления с соответствующими рекомендуемыми температурами (см. Программы).
3. Включенный индикатор ТЕРМОСТАТА означает текущую фазу нагрева духовки до заданной температуры.

4. В процессе приготовления в любой момент можно:

5. изменить программу приготовления при помощи рукоятки ПРОГРАММЫ;

6. изменить температуру при помощи регулятора ТЕРМОСТАТ;
7. прервать приготовление, повернув рукоятку ПРОГРАММЫ в положение «0».

! Никогда не ставьте никаких предметов на дно духового шкафа, так как они могут повредить эмалированное покрытие.

! Всегда ставьте посуду на прилагающуюся решетку.

Охладительная вентиляция

Для понижения температуры снаружи духового шкафа в процессе приготовления, охладительный вентилятор создает поток воздуха, проходящий между консолью управления, дверцей духового шкафа и снизу дверцы духовки.

! По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки.

Освещение духового шкафа

Загорается при выборе -при помощи рукоятки ПРОГРАММЫ. Остается включенной при выборе программы приготовления.

Электронный таймер программирования выпечки

RS

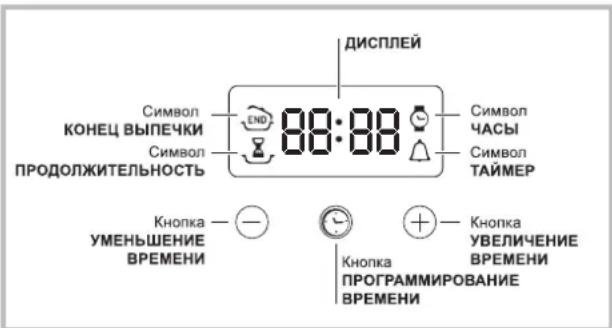

ДИСПЛЕЙ Символ КОНЕЦ ВЫПЕЧКИ Символ ПРОДОЛЖИТЕЛЬНОСТЬ 88:00 Символ ЧАСЫ Символ ТАЙМЕР Кнопка — — УМЕНЬШЕНИЕ ВРЕМЕНИ Кнопка ПРОГРАММИРОВАНИЕ ВРЕМЕНИ Кнопка УВЕЛИЧЕНИЕ ВРЕМЕНИ

Программирование часов

! Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии что не было задано время окончания выпечки. После подключения к электрической сети или после отключения электроэнергии, начнет мигать икона 📞 и четыре цифры на ДИСПЛЕЕ.

1. Нажмите несколько раз кнопку ⏻ и удерживайте до тех пор, пока на ДИСПЛЕЕ не замигает икона ⏻ и четыре цифровых значения;
2. при помощи "+" и "-" регулируется время; при их удерживании цифры меняются быстрее, что облегчает установку.
3. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

Программирование таймера

! Данная функция не прерывает процесса выпечки и не зависит от работы духового шкафа. Она позволяет только включить звуковой сигнал по истечении заданного времени.

1. Нажмите несколько раз кнопку ⏻ до тех пор, пока на ДИСПЛЕЕ не замигает символ
   △и три цифровые значения;

2. при помощи “+” и “-” регулируется время; при их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки. На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал.

Программирование выпечки

! Запрограммировать готовку можно только после выбора соответствующей программы.

Порядок программирования продолжительности выпечки

1. Нажмите несколько раз кнопку ⏻ до тех пор,

пока на ДИСПЛЕЕ не замигает символ ⚙️ и три цифровые значения;

1. при помощи "+" и "-" регулируется время; при их удерживании цифры меняются быстрее, что облегчает установку.
2. подождите 10 сек. или нажмите снова на кнопку

⑦ для фиксирования установки.

1. по истечении заданного времени на дисплее показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку.

- Пример: в 9.00 вы программируете выпечку, на которую потребуется 1 час 15 минут. Приготовление автоматически завершится в 10:15.

Порядок программирования окончания выпечки

! Запрограммировать окончание выпечки можно только после настройки ее продолжительности.

1. Выполните операции с пункта 1 по пункт 3, в которых описывается порядок программирования продолжительности;
2. затем нажмите несколько раз кнопку Ⓧ до тех пор, пока на ДИСПЛЕЕ не замигает символ ⚪ четыре цифровых значения;

3. при помощи "+" и "-" регулируется время окончания готовки; при их удерживании цифры меняются быстрее, что облегчает установку.

4. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

5. по истечении заданного времени на дисплее показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку.

Включенные символы 📁 и 📋️ указывают, что произведено программирование. На ДИСПЛЕЕ попеременно показывается время окончания и продолжительность выпечки.

- Пример: в 9:00 Вы программируется продолжительность 1 час. В 12:30 планируется завершить цикл. Программа автоматически запускается в 11:30.

Отмена программирования

Порядок отмены запрограммированного значения:

• нажимать на кнопку до тех пор, пока на дисплее не начнет мигать символ установки, который нужно отменить, и цифры. Нажимать на кнопку “-” до тех пор, пока на дисплее не появятся цифры 00:00.
• одновременно нажать и удерживать кнопки "+" и "-"; таким образом отменяются все заданные установки, включая таймер.

Программы приготовления

! Для всех программ можно задать температуру от 60°C до МАКС кроме:

• ГРИЛЬ (рекомендуется устанавливать только МАКС. температуру);
- ЗАПЕКАНКА (рекомендуется не превышать температуру 200°C).

_ Программа РАЗМОРАЖИВАНИЕ

Вентилятор, расположенный снизу духовки, производит циркуляцию воздуха комнатной температуры вокруг приготавливаемого продукта. Эта функция используется для размораживания любых продуктов, и в особенности для размораживания деликатных продуктов, не требующих тепла, таких как: тортов-мороженое, пирожных с кремом или со сливками, фруктовых тортов. Эта функция позволяет сократить время размораживания примерно в два раза. При размораживании мяса, рыбы или хлеба этот процесс может быть ускорен за счет функции "multicottura", задав температуру от 80° до 100°C.

Программа ТРАДИЦИОННАЯ ДУХОВКА

Включаются два нагревательных элемента: нижний и верхний. В режиме традиционного приготовления рекомендуется использовать только один уровень: при использовании нескольких уровней распределение температуры будет неоптимальным.

Программа КОНДИТЕРСКАЯ ВЫПЕЧКА

Включается задний нагревательный элемент и вентилятор, обеспечивая умеренный и однородный жар внутри духовки. Данная программа рекомендуется для приготовления деликатных блюд (например, кондитерских изделий, требующих подъема теста) и мелкой выпечки одновременно на трех уровнях.

Программа БЫСТРОЕ ПРИГОТОВЛЕНИЕ

Включаются нагревательные элементы и вентилятор, обеспечивая постоянный и однородный жар.

Программа не нуждается в предварительном нагреве духовки. Данная программа в особенности рекомендуется для быстрого приготовления полуфабрикатов (мороженных или готовых блюд).

Оптимальные результаты получаются при использовании только одного уровня.

Программа ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

Включаются все нагревательные элементы (верхний, нижний и круглый) и вентилятор. Так как жар является постоянным во всем духовом шкафу, воздух обеспечивает однородное приготовление и подрумянивание продукта. Одновременно можно использовать не более двух уровней духового шкафа.

Программа ПИЦЦА

Включаются нижний и круглый нагревательные элементы и вентилятор. Такое сочетание позволяет быстро разогреть духовку с более сильным выделением жара снизу. Если используются несколько уровней одновременно, необходимо менять местами блюда в середине их приготовления.

Программа ГРИЛЬ

Включается верхний нагревательный элемент и вертел (если он имеется). Высокая температура и жар прямого действия гриля рекомендуется для приготовления продуктов, нуждающихся в высокой поверхностной температуре. Готовьте блюда с закрытой дверцей духового шкафа.

Программа ЗАПЕКАНКА

Включается верхний нагревательный элемент, вертел и вентилятор (если он имеется). Сочетает однонаправленное выделение жара с принудительной циркуляцией воздуха внутри духового шкафа. Это препятствует обгоранию поверхности продуктов, повышая проникающую способность жара. Готовьте блюда с закрытой дверцей духового шкафа.

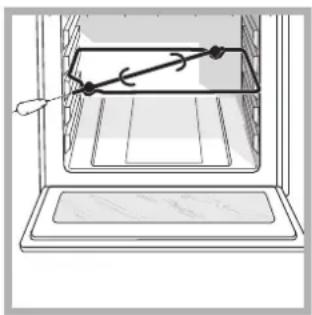

Вертел (имеется только в некоторых моделях)

Для включения вертела (см. схему) выполните следующие операции:

1. установите противень на 1-ый уровень;
2. установите держатель вертела на 3-ый уровень и вставьте вертел в специальное

отверстие в задней стенке духового шкафа;

1. включите вертел при помощи рукоятки

ПРОГРАММЫ или

! После начала выполнения программы ✗ при открывании дверцы духовки вертел останавливается.

Практические советы по приготовлению

! В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные продукты.

! Для режимов приготовления ГРИЛЬ и ЗАПЕКАНКА предусмотрен противень, устанавливаемый на 1 уровень, для сбора жидкости, которая выделяется в процессе приготовления (сок и/или жир).

ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

• Используются 2-ой и 4-ый уровни, на 2-ой помещаются продукты, требующие более интенсивного жара.
• Установите противень снизу, а решетку сверху.

ГРИЛЬ

• Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.
• Рекомендуется настроить духовой шкаф на максимальную мощность. Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

ПИЦЦА

• Используйте противень из легкого алюминия, устанавливая его на прилагающуюся решетку. При использовании противеня время выпечки удлиняется, что затрудняет получение хрустящей пиццы.
  • В случае выпечки пиццы с обильной начинкой рекомендуется положить на пиццу сыр моццарелла в середине выпечки.

Таблица приготовления

Программы	Продукты	Вес (кг)	Уровень	Время нагревания (мин.)	Рекомендуемая температура	Продолжит-ть приготовления (минуты)
Размораживание	Все мороженные продукты
Традициональная духовка	УткаЖаркое из телятины или говядиныЖаркое из свининыПеченье (песочное)Песочный торт с начинкой	111-10.5110.70.51.20.60.40.70.70.5	2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	15151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151	20020020018018018018016020019021018018090	65-7570-7570-8015-2030-3520-3040-4540-5025-3030-3520-2515-2020-2520-25180
Кондитерская выпечка	Песочный торт с начинкойФруктовый тортКексБисквитБлины с начинкой (на 2-х уровнях)Мелкие кексы (на 2-х уровнях)Печенья из слоеного теста с сыром (на 2-ух уровнях)Эклеры (на 3-х уровнях)Печенье (на 3-х уровнях)Безе (на 3-х уровнях)	0.510.70.51.20.60.40.70.70.5	22или 3222113131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131	15151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515	18018018016020019021018018090	20-3040-4540-5025-3030-3520-2515-20
Быстрое приготовление	Мороженные продуктыПиццаСмесь цуккини с креветками в кляреНесладкий торт со шпинатомПирожкиЛазаньяРыбные котлеты в панировкеКусочки курицы	0.30.40.50.30.50.40.4	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------	250200220200200180220	122030-35253525-3015-204510-12
	ПолуфабрикатыЖарные куриные крылышки	0.4	1	-	200	20-25
	Сырые продуктыПеченье (песочное)КексПеченье из слоеного теста с сыром	0.30.60.2	11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	---------	200180210	15-184510-12
Одновременное приготовление	Пицца (на 2-х уровнях)ЛазаньяБаранинаКурица с картошкойСкумбрияКексЭклеры (на 2-х уровнях)Печенье (на 2-х уровнях)Бисквит (на 1-ом уровне)Бисквит (на 2-ух уровнях)Несладкие торты	1111+1110.50.50.51.5	1 и 32221111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111110.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.5	15101510101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101	230180180200180170190180170170200	15-2030-3540-4560-7030-3540-5020-2510-1515-2020-2525-3060-70
Пицца	ПицаЖаркое из телятины или говядиныКурица	0.511	211111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	151010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101	220220180	15-2025-3060-70
ГРИЛЬ	Камбала и каракатицыКальмары и креветки на шампурахКаракатицыФиле трескиОвощи-брильТелячий бифштекСолбаски-шпикачкиГамбургерСкумбрияФаршированный горячий бутербrot (или обжаренный хлеб)	0.70.60.60.80.40.80.60.614	3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333	----Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Mokc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makс.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc Maks.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc,Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Mekc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makr.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Мakc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.MAKC.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc/Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.MAkC.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makc.Makr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr. Макr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Макr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr.Мakr. Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр. Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.МахР.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.МахР. Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.МахP. Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махp. Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махr. Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Махр.Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр.Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мxр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мхр. Мxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Мxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. M xр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. Mxр. M xр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. МXр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мхр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мmхр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр.Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр.Мхр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр. Мxр.

! указанная продолжительность приготовления служит только в качестве примера и может быть изменена в соответствии с личными вкусами. При использовании гриля противень всегда устанавливается на самый нижний уровень духовки.

RS

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования по безопасности

• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.
• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового шкафа.
• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и, следовательно, опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.
  • В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духового шкафа сильно нагреваются. Необходимо проявлять осторожность во избежание контактов с этими частями и не разрешать детям приближаться к духовке.
• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.
• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.
• Беритесь за ручку дверцы в центре: с боков она может быть горячей.
• Всегда надевайте кухонные рукавицы, когда ставите или вынимаете блюда из духовки.
• Не покрывайте дно духового шкафа фольгой.
• Не храните в духовом шкафу возгораемые предметы: при случайном включении изделия такие материалы могут загореться.
• Всегда проверяйте, чтобы рукоятки находились в положении “●”/“○”, когда изделие не используется.
• Не тяните за сетевой кабель для отсоединения штепсельной вилки изделия из сетевой розетки, возьмитесь за штепсельную вилку рукой.
  • Перед началом чистки или технического обслуживания изделия всегда отсоединяйте штепсельную вилку из сетевой розетки.
• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

Обращайтесь в Центр Сервисного обслуживания (см. Сервисное обслуживание).

• Не ставьте тяжелые предметы на открытую дверцу духового шкафа.
• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.
• Не разрешайте детям играть с бытовым электроприбором.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью вторичного использования упаковочных материалов.
• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и переработки составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Энергосбережение и охрана окружающей среды

• Если Вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.
• Рекомендуется всегда готовить в режиме ГРИЛЬ и ПОДРУМЯНИВАНИЕ с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.
• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.

Техническое обслуживание

! Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Центр Сервисного Обслуживания необходимо сообщить:

• Тип неисправности;
  • Модель изделия (Мод.)
  • Номер тех. паспорта (серийный №)
  Эти данные вы найдете на паспортной табличке, расположенной на изделии.

Техническое обслуживание и уход

Отключение электропитания

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

• Наружные эмалированные элементы или детали из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Не используйте абразивные порошки или коррозийные вещества.
• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.
• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной машине за исключением выдвижных направляющих.

! Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Чистка дверцы

Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло.

Для более тщательной чистки можно снять дверцу духовки.

1. полностью откройте дверцу духовки (см. схему);
2. при помощи отвертки поднимите и поверните шпонки F на двух шарнирах (см. схему);

1. возьмитесь за дверцу руками с двух сторон, плавно закройте ее, но не полностью. Затем потяните дверцу на себя, снимая ее со своего гнезда (см. схему). Для установки дверцы на место выполните вышеописанные операции в обратном порядке.

Проверка уплотнений

Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший Центр Сервисного Обслуживания (см. Сервисное обслуживание). Не рекомендуется пользоваться духовкой с поврежденным уплотнением.

Замена лампочки

Замена лампочки в духовом шкафу:

1. Отвинтите стеклянную крышку плафона

лампочки;
2. Выкрутите лампочку и замените ее на новую такого же типа: мощность 25 Вт, резьба Е 14.
3. Установите крышку на место (см. схему).

Крепление комплекта выдвижных направляющих

Порядок монтажа выдвижных направляющих:

1. Отсоедините две рамы, сняв их с распорных элементов А (см. схему).

Левая направляющая Правая направляющая B C Направление наимления

1. Выберите уровень, на который будет установлена выдвижная направляющая. Проверив направление выкатывания самой направляющей, установите на раму сначала крепление В, а затем С.

1. Закрепите две рамы с установленными направляющими в специальных отверстиях в стенках духового шкафа (см. схему). Отверстия левой направляющей расположены сверху, а правой – снизу.

2. В завершение вставьте рамы в распорные элементы А.

Nederlands, 1

Deutsch,12

Русский, 23

TR

Türkçe, 34

Polski, 45

FK 83 /HA

FK 83 X /HA

7OFK 838J X RU/HA

7OFK 838J RU/HA

7OFK 837J X RU/HA

7OFK 837J RU/HA

7OFK 838JC X RU/HA

7OFK 838JC RU/HA

FK 837J X/HA

FK 837J /HA

FK 93J X /HA

FK 93J /HA

FK 939J X /HA

FK 939J /HA

FK 932C X /HA

FK 932C /HA

İçindekiler

Kurulum, 35-36

Yerleştirme

Elektrik bağlantısı

Özellikler etiketi

Cihazın tanımı, 37

Genel görünüm

Kontrol paneli
