Typ produktu	Piekarnik do zabudowy
Model	Luce FK 83 X/HA
Marka	Hotpoint
Kolor	Stal nierdzewna
Klasa efektywności energetycznej	A+
Zużycie energii (konwencjonalne)	0,99 kWh
Zużycie energii (termoobieg)	0,79 kWh
Pojemność użytkowa	71 litrów
Objętość komory piekarnika	71 l
Moc	2,7 kW
Napięcie	230 V / 50 Hz
Wymiary (W x S x G)	59,5 x 59,5 x 56,5 cm
Wymiary wnęki (W x S x G)	59,0 x 56,0 x 55,0 cm
Waga	32 kg
Rodzaje ogrzewania	Grzanie góra/dół, Termoobieg, Grill, Gorące powietrze, Funkcja pizzy
Zakres temperatur	50°C – 250°C
Funkcja czyszczenia	Samoczyszczenie pirolityczne
Rodzaj drzwi	Drzwi przeszklone składane
Wyświetlacz	Cyfrowy z timerem
Sterowanie	Pokrętła i panel dotykowy
Dołączone akcesoria	Blacha do pieczenia, Ruszt grillowy, Blaszka na tłuszcz

Często zadawane pytania - Luce FK 83 X/HA HOTPOINT

Jak włączyć piekarnik?

Obróć pokrętło wyboru funkcji na żądaną funkcję pracy i ustaw temperaturę za pomocą regulatora temperatury.

Jakie funkcje piekarnika są dostępne?

Piekarnik oferuje grzanie góra/dół, termoobieg, grill, gorące powietrze i funkcję pizzy.

Jak wyczyścić piekarnik?

Skorzystaj z funkcji samoczyszczenia pirolitycznego. Najpierw usuń grube zabrudzenia i wybierz program pirolizy.

Czy mogę samodzielnie zdjąć drzwi piekarnika?

Tak, drzwi można zdjąć do czyszczenia. Otwórz drzwi do końca, odchyl dźwignie zabezpieczające i wyciągnij drzwi do góry.

Co zrobić, gdy piekarnik się nie nagrzewa?

Sprawdź zasilanie, czy piekarnik jest prawidłowo włączony i czy timer został aktywowany. Sprawdź także bezpiecznik.

Jak ustawić godzinę?

Naciśnij przycisk zegara i ustaw aktualną godzinę za pomocą pokrętła. Potwierdź przyciskiem.

Jakie akcesoria są w zestawie?

W zestawie znajdują się: blacha do pieczenia, ruszt grillowy i blaszka na tłuszcz.

Jak wymienić lampkę w piekarniku?

Odłącz urządzenie od sieci. Zdejmij szklaną osłonę, wymień żarówkę (typ: 25 W, 230 V, G9) i załóż osłonę z powrotem.

Co oznaczają komunikaty błędów na wyświetlaczu?

Komunikaty błędów, takie jak F1 lub F2, wskazują na błąd czujnika. Zapisz kod i skontaktuj się z serwisem.

Czy mogę używać piekarnika jako urządzenia grzewczego?

Nie, piekarnik nie nadaje się do celów grzewczych. Używaj go tylko do przygotowywania potraw.

INSTRUKCJA OBSŁUGI Luce FK 83 X/HA HOTPOINT

Podłączenie do sieci elektrycznej

Tabliczka znamionowa

Opis urządzenia, 48

Widok ogólny

Panel sterowania

Uruchomienie i użytkowanie, 49

Włączanie piekarnika

Programator gotowania, 50

Programy, 51-53

Programy pieczenia

Praktyczne porady na temat pieczenia

Tabela pieczenia

Zalecenia i środki ostrożności, 54

Bezpieczeństwo ogólne

Utylizacja

Oszczędność i ochrona środowiska

Serwis Techniczny

Konserwacja i utrzymanie, 55

Odłączanie od prądu

Czyszczenie urządzenia

Czyszczenie drzwiczek

Wymiana żarówki

Montaż zestawu prowadnic ślizgowych

PL

! Należy zachować niniejszą instrukcję obsługi, aby móc w każdej chwili z niej skorzystać. W przypadku sprzedaży, odstąpienia lub przeprowadzki, upewnić się, że instrukcja obsługi pozostała wraz z urządzeniem.

! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania urządzenia.

Ustawianie

! Elementy opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i środki ostrożności ).

! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwe podłączenie urządzenia może spowodować szkody w stosunku do osób, zwierząt lub przedmiotów.

Zabudowa

Aby zagwarantować prawidłowe działanie urządzenia, mebel do zabudowy powinien spełniać następujące warunki:

• panele przylegające do piekarnika powinny być wykonane z materiałów odpornych na ciepło;
• w przypadku mebli z okładziną z forniru, użyty klej musi być odporny na temperaturę 100°C;
• mebel do zabudowy piekarnika, zarówno szeregowej pod blatem (zob. rysunek), jak i słupkowej, powinien mieć następujące wymiary:

590 mm. 20 mm. 570 mm. 560 mm. 45 mm. 560 mm. 575-585 mm. 595 mm. 550 mm. 20.5 mm. 22.5 mm.

* Tylko dla stali

! Po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego częściami elektrycznymi. Dane dotyczące zużycia energii podane na tabliczce znamionowej oparte są na pomiarach wykonanych dla tego typu instalacji.

Obieg powietrza

Aby zapewnić odpowiedni obieg powietrza, należy usunąć tylną ściankę komory. Najlepiej zainstalować piekarnik w taki sposób, aby opierał się on na dwóch drewnianych listwach lub na blacie z otworem co najmniej 45 x 560 mm (patrz rysunki).

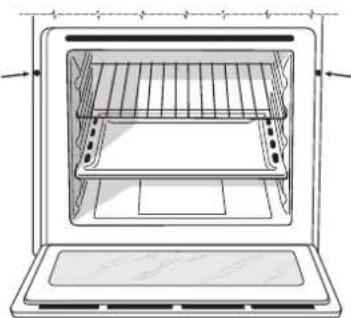

Wyśrodkowanie i zamocowanie

W celu przymocowania urządzenia do mebla:

• otworzyć całkowicie drzwiczki piekarnika;
• wyjąć 2 zatyczki gumowe, które zakrywają otwory mocowania w ramie obwodowej;
• zamocować piekarnik do mebla używając 2 śrub do drewna;
• założyć z powrotem zatyczki gumowe.

! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Piekarniki wyposażone w trójbiegunowy przewód zasilający są dostosowane do działania na prąd zmienny, przy napięciu i częstotliwości wskazanych na tabliczce znamionowej (patrz poniżej).

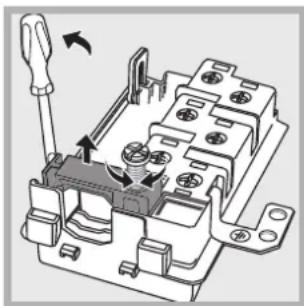

Montaż przewodu zasilającego

1. Otworzyć skrzynkę zaciskową, podważając

śrubokrętem boczne zatrzaski pokrywy: pociągnąć i otworzyć pokrywę (patrz rysunek);

1. Odkręcić śrubę zaciskającą kabel i wyciągnąć ją podważając śrubokrętem (patrz rysunek).

1. Wyjąć śrubki ze styków L-N-±, a następnie umocować poszczególne przewody pod łbami śrub zgodnie z odpowiednimi kolorami: Niebieski (N), Brązowy (L), Żółto-Zielony (±).

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążení wskazanych na tabliczce znamionowej (zob. obok).

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony tak, aby w żadnym punkcie nie był narażony na temperaturę otoczenia przekraczającą 50° C.

! Instalator odpowiada za prawidłowość podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia należy upewnić się, czy:

- gniazdko ma właściwe uziemienie i odpowiada obowiązującym przepisom;

• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej (patrz poniżej);
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej (patrz poniżej);
• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.
  ! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.
  ! Kabel nie powinien być pogięty ani przygnieciony.
  ! Przewód elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny (patrz Serwis Techniczny).
  ! W przypadku nie przestrzegania powyższych warunków producent zwolniony zostanie z wszelkiej odpowiedzialności.

TABLICZKA ZNAMIONOWA
Wymiary	szerokość 43,5 cmwysokość 32 cmgiębokość 41,5 cm
Pojemność	I 58
Elektrische aansluitingen	napięcie 220-240V~ 50/60Hz lub50Hz (patrz tabliczka znamionowa)maksymalny pobór mocy2800W
ENERGY LABEL	Dyrektywa 2002/40/WEna etykietce piekarnikówelektrycznych.Norma EN 50304Zużycie energiikonwekcja naturalna -funkcja ogrzewania: ____ Tradycyjna;Zużycie energii deklaracjaKlasa konwekcji wymuszona -funkcjaogrzewania: [IMAGE] Do wypieku ciast.
	Niniejsze urządzenie jest zgodnez postanowieniami następującychdyrektyw wspólnotowych:2006/95/EWG z dnia 12.12.2006(niskiego napięcia) z późniejszymizmianami - 2004/108/EWG z dnia15.12.2004 (kompatybilnościelektromagnetycznej) z późniejszymizmianami - 93/68/EWG z dnia 22.07.1993z późniejszymi zmianami - 2002/96/WEz późniejszymi zmianami.

PL

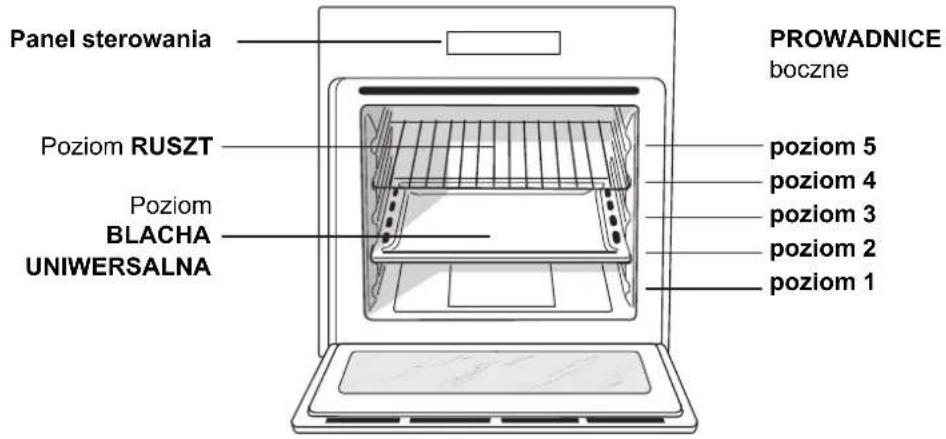

Widok ogólny

Panel sterowania POZIOM RUSZT POZIOM BLACHA UNIWERSALNA PROWADNICE boczne poziom 5 poziom 4 poziom 3 poziom 2 poziom 1

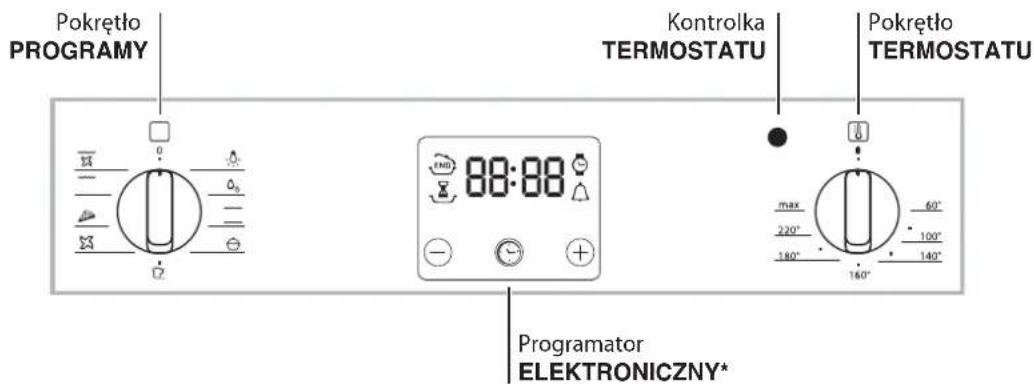

Panel sterowania

Pokrętło PROGRAMY Kontrolka TERMOSTATU Pokrętło TERMOSTATU 80:80 max 220° 180° 60° 100° 140° Programator ELEKTRONICZNY*

* Tylko w niektórych modelach.

! Przed pierwszym użyciem włączyć na przynajmniej godzinę pusty piekarnik z zamkniętymi drzwiczkami i termostatem nastawionym na najwyższą temperaturę. Następnie wyłączyć, otworzyć drzwiczki piekarnika i wywietrzyć pomieszczenie. Zapach, jaki się wytworzy jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

Włączanie piekarnika

1. Wybrać program pieczenia, przekręcając pokrętło PROGRAMY.

2. Wybrać temperaturę, przekręcając pokrętło TERMOSTAT. Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w Tabeli pieczenia (zob. Programy).

3. Świecąca kontrolka TERMOSTAT wskazuje fazę nagrzewania do nastawionej temperatury.

4. Podczas pracy piekarnika można zawsze: - zmienić program pieczenia za pomocą pokrętła PROGRAMY;

- zmienić temperaturę za pomocą pokrętła TERMOSTAT;

- przerwać pieczenie przez ustawienie pokrętła PROGRAMY w pozycji „0”.

! Nigdy nie należy stawiać żadnych przedmiotów na dnie piekarnika, gdyż grozi to uszkodzeniem emalii.

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się w wyposażeniu piekarnika.

Wentylator chłodzący

W celu zmniejszenia temperatury zewnętrznej wentylator chłodzący wytwarza strumień powietrza, który wychodzi między panelem kontrolnym a drzwiczkami piekarnika a także w ich części dolnej.

! Po zakończeniu pieczenia wentylator nadal pracuje aż do dostatecznego ochłodzenia piekarnika.

Oświetlenie piekarnika

Światło w piekarniku włącza się przez wybranie - za pomocą pokrętła PROGRAMY. Pozostaje ono włączone przy wyborze programu pieczenia.

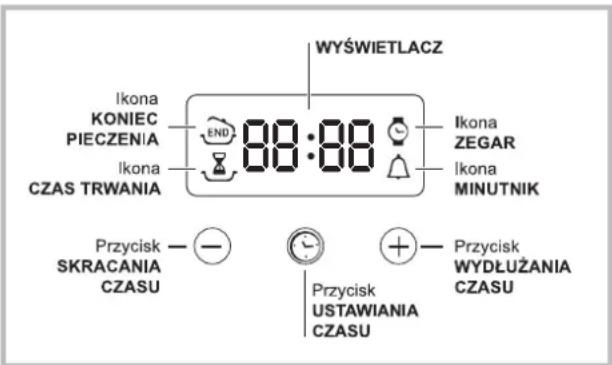

WYŚWIETLACZ Ikona KONIEC PIECZENIA END 88:00 Ikona ZEGAR IKona MINUTNIK IKona CZAS TRWANIA Przycisk — — SKRACANIA CZASU Przycisk USTAWIANIA CZASU Przycisk WYDŁUŻANIA CZASU

Ustawianie zegara

! Zegar można ustawić niezależnie od tego, czy piekarnik jest włączony, czy wyłączony. Nie można go ustawić jedynie wtedy, gdy został zaprogramowany koniec pieczenia.

Po podłączeniu do sieci elektrycznej lub po zaniku

napięcia ikona 📞 oraz cztery cyfry na WYŚWIETLACZU pulsują.

1. Nacisnąć kilkakrotnie przycisk ⓞ, dopóki nie

zacznie pulsować ikona 📞 oraz cztery cyfry na WYŚWIETLACZU;

1. za pomocą przycisków „+” i „-” ustawić godzinę; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

2. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

Ustawianie minutnika

! Ta funkcja nie przerywa pieczenia i działa niezależnie od użytkowania piekarnika, umożliwiając włączenie sygnału dźwiękowego po upływie ustawionego czasu.

1. Nacisnąć kilkakrotnie przycisk ⚙, dopóki nie zaczną pulsować ikona △ oraz trzy cyfry na WYŚWIETLACZU;

2. za pomocą przycisków „+” i „-” ustawić żądany czas; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

3. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie. Wyświetli się odliczanie wsteczne, a po jego zakończeniu włączy się sygnał dźwiękowy.

Programowanie pieczenia

!Programowanie jest możliwe dopiero po dokonaniu wyboru programu pieczenia.

Programowanie czasu trwania pieczenia.

1. Nacisnąć kilkakrotnie przycisk ⓣ, dopóki nie zaczną pulsować ikona 📁, oraz trzy cyfry na WYŚWIETLACZU;

2. za pomocą przycisków „+” i „-” ustawić żądany czas trwania pieczenia; jeśli przytrzyma się je

wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

1. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

1. po upływie ustawionego czasu na WYŚWIETLACZU pojawia się napis END, piekarnik kończy pieczenie i włącza się sygnał dźwiękowy. W celu jego wyłączenia, należy wcisnąć dowolny przycisk.

- Przykład: jest godzina 9:00 i czas trwania pieczenia zostaje zaprogramowany na 1 godzinę i 15 minut. Program zatrzyma się automatycznie o godzinie 10:15.

Programowanie końca pieczenia

! Zaprogramowanie końca pieczenia jest możliwe dopiero po ustawieniu czasu trwania pieczenia.

1. Należy postępować zgodnie z punktami od 1 do 3 opisu programowania czasu pieczenia;

2. następnie naciskać przycisk dopóki nie zaczną pulsować ikona i cztery cyfry na WYŚWIETLACZU;

3. za pomocą przycisków „+” i „-” ustawić żadana godzinę zakończenia pieczenia; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

4. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

1. po upływie ustawionego czasu na WYŚWIETLACZU pojawia się napis END, piekarnik kończy pieczenie i włącza się sygnał dźwiękowy. W celu jego wyłączenia, należy wcisnąć dowolny przycisk.

Włączone ikony 📞, oraz 📞znaczają, że zostało wykonane programowanie. Na WYŚWIETLACZU naprzemiennie pojawiają się godzina zakończenia oraz czas trwania pieczenia.

- Przykład: jest godzina 9:00 i czas zostaje zaprogramowany na 1 godzinę. Ustawia się 12.30 jako godzinę zakończenia. Program włącza się automatycznie o godzinie 11:30.

Anulowanie programu

W celu anulowania programu:

- naciskać przycisk dopóki nie zacznie pulsować ikona ustawienia, które ma być anulowane oraz cyfry na wyświetlaczu Naciskać przycisk „-” dopóki na wyświetlaczu nie pojawią się cyfry 00:00.

- Nacisnąć jednocześnie przyciski „+” i „-” i przytrzymać je naciśnięte, w ten sposób anuluje się wszystkie wykonane ustawienia, w tym ustawienia minutnika.

Programy pieczenia

! We wszystkich programach można nastawić temperaturę w zakresie od 60°C do MAX, z wyjątkiem:

• GRILL (zaleca się ustawienie tylko na MAX);
• ZAPIEKANIE (zaleca się nie przekraczać temperatury 200°C).

Program ROZMRAŻANIE

Wentylator znajdujący się w głębi piekarnika wytwarza wokół potrawy obieg powietrza o temperaturze otoczenia. Program ten jest zalecany do rozmrażania każdego rodzaju potraw, ale w szczególności potraw delikatnych, które nie lubią ciepła, jak, na przykład: torty lodowe, ciasta z kremem lub bitą śmietaną, ciasta z owocami. Czas rozmrażania skraca się do połowy. W przypadku ryb lub chleba można rozmrażanie przyspieszyć poprzez zastosowanie funkcji “multicottura” i ustawiając temperaturę od 80° do 100°C.

Włączają się obydwa grzejniki: górny i dolny. Przy pieczeniu tradycyjnym najlepiej używać tylko jednego poziomu: wykorzystanie większej liczby poziomów prowadzi do nierównomiernego rozkładu temperatury.

Program PIEKARNIK DO WYPIEKU CIAST

Włącza się grzejnik tylny oraz wentylator, zapewniając delikatne i równomierne rozprowadzanie ciepła wewnątrz piekarnika. Jest to program wskazany do przygotowywania potraw delikatnych (np. ciast wymagających fazy wyrastania) i pieczenia potraw drobnych (np. ciasteczek) na trzech poziomach jednocześnie.

Włączają się grzejniki oraz wentylator, zapewniając ciągłe i równomierne rozprowadzanie ciepłego powietrza.

Ten program nie wymaga wcześniejszego nagrzania piekarnika. Program jest w szczególności wskazany do szybkiego pieczenia gotowych potraw (mrożonych lub wstępnie pieczonych). Najlepsze rezultaty uzyskuje się przy użyciu tylko jednego poziomu

Program MULTIPIECZENIE

Włączają się wszystkie grzejniki (górny, dolny i termoobiegu) oraz wentylator. Ponieważ temperatura jest równomierna w całym piekarniku, powietrze piecze i rumieni żywność w sposób równomierny. Jednocześnie można używać maksymalnie dwóch półek.

Program PIEKARNIK DO PIZZY

Włączają się dolny i obwodowy element grzejny oraz uruchamia się wentylator. Takie połączenie umożliwia szybkie nagrzanie piekarnika i zapewnia wysoką temperaturę, a zwłaszcza mocne nagrzewanie od dołu. W przypadku, gdy stosuje się więcej niż jedną półkę na raz koniecznym jest zamienianie ich miejscami w połowie wypiekania.

Program GRILL

Włącza się górny element grzejny oraz rozno (jeśli jest w danym modelu). Wysoka temperatura jest skierowana na grill i zalecana dla potraw wymagających wysokiej temperatury na powierzchni. Podczas pieczenia należy zamykać drzwiczki piekarnika.

Program ZAPIEKANKA

Włącza się górny element grzejny i uruchamia się wentylator oraz rożen (jeśli jest w danym modelu). Łączy wymuszona cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym. Zapobiega to przypaleniu powierzchni potraw, zwiększając moc penetracji cieplnej. Podczas pieczenia należy zamykać drzwiczki piekarnika.

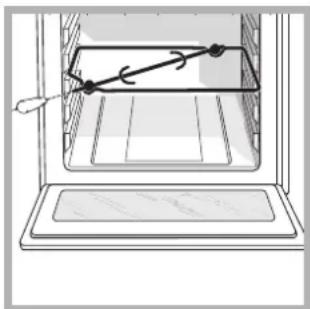

Rożen (tylko w niektórych modelach).

Aby uruchomić rożen (patrz rysunek), należy wykonać następujące czynności: 1. umieścić brytfannę w pozycji 1; 2. ustawić uchwyt rozna w pozycji 3, a następnie umieścić rożen w odpowiednim otworze znajdującym

się w tylnej ścianie piekarnika;

1. uruchomić rożen, wybierając pokrętłem

PROGRAMY lub

! Kiedy program ✉ jest uruchomiony, otwarcie drzwiczek powoduje zatrzymanie rożna.

Praktyczne porady dotyczące pieczenia

! Do pieczenia z wentylacją nie używać poziomów 1 i 5: podlegają one bezpośredniemu działaniu gorącego powietrza, co mogłoby spowodować przypalenie delikatnych potraw.

! Podczas pieczenia w trybie GRILL oraz GRATIN, umieścić brytfannę w pozycji 1 w celu zebrania resztek z pieczenia (sosy i/lub tłuszczne).

MULTICOOKING

• Używać poziomów 2 i 4, wykorzystując poziom 2 do potraw, które wymagają wyższej temperatury.
• Blachę umieścić na dole, a ruszt na górze.

GRILL

• Włożyć ruszt na poziom 3 lub 4, umieszczając potrawę na środku rusztu.
• Zaleca się nastawienie maksymalnego poboru energii. Nie należy się niepokoić, jeśli górny grzejnik nie będzie stale włączony: jego działanie kontroluje termostat.

PIEKARNIK DO PIZZY

• Użyć lekkiej blachy aluminiowej, stawiając ją na ruszcie znajdującym się w wyposażeniu piekarnika. Zastosowanie blachy uniwersalnej powoduje wydłużenie czasu pieczenia, przez co trudno jest przygotować chrupiąca pizze.
• W przypadku pizzy z dużą ilością dodatków zaleca się dodanie mozzarella dopiero w połowie pieczenia.

Tabela pieczenia

Programy	Potrawy	Waga (kg)	Pozycja polek	Nagrzewanie wstepne (minuty)	Zalecana temperatura	Czas trwania pieczenia (minuty)
Rozmrażanie	Wszelka zynność zamrożona
Piekarnik tradycyjny	Kaczka	1	2	15	200	65-75
	Piecień cielęca lub wołowa	1	2	15	200	70-75
	Piecień wieprzowa	1	2	15	200	70-80
	Herbatniki (z kruchego ciasta)	-	2	15	180	15-20
	Kruche ciasta	1	2	15	180	30-35
Piekarnik do wypieku ciast	Kruche ciasta	0.5	2	15	180	20-30
	Ciasto z owocami	1	1 lub 2	15	180	40-45
	Ciasto śliwkowe	0.7	2	15	180	40-50
	Ciasto biszkoptowe	0.5	2	15	160	25-30
	Naleśniki nadziewane (na 2 półkach)	1.2	1 i 3	15	200	30-35
	Małe ciastka (na 2 półkach)	0.6	1 i 3	15	190	20-25
	Słone ciastka francuskie z serem (na 2 półkach)	0.4	1 i 3	15	210	15-20
	Ptysie (na 3 półkach)	0.7	1 i 2 i 4	15	180	20-25
	Herbatniki (na 3 półkach)	0.7	1 i 2 i 4	15	180	20-25
	Bezy (na 3 półkach)	0.5	1 i 2 i 4	15	90	180
Fast cooking	Mrożonki
	Pizza	0.3	1	-	250	12
	Cukinie i raki w lanym cieście	0.4	1	-	200	20
	Tort wiejski ze szpinakiem	0.5	1	-	220	30-35
	Panzerotti	0.3	1	-	200	25
	Lasagne	0.5	1	-	200	35
	Rumiane bułeczki	0.4	1	-	180	25-30
	Kawałki kurczaka	0.4	1	-	220	15-20
	Potrawy podgotowane
	Zrumienione skrzydełka z kurczaka	0.4	1	-	200	20-25
	Świeże potrawy
	Herbatniki (z kruchego ciasta)	0.3	1	-	200	15-18
	Ciasto śliwkowe	0.6	1	-	180	45
	Słone ciastka francuskie z serem	0.2	1	-	210	10-12
Multi-pieczenie	Pizza (na 2 półkach)	1	1 i 3	15	230	15-20
	Lasagne	1	2	10	180	30-35
	Jagnięcina	1	2	10	180	40-45
	Kurczak pieczony + ziemniaki	1+1	1 i 3	15	200	60-70
	Makrela	1	1 i 2	10	180	30-35
	Ciasto śliwkowe	1	1 i 2	10	170	40-50
	Ptysie (na 2 półkach)	0.5	1 i 3	10	190	20-25
	Herbatniki (na 2 półkach)	0.5	1 i 3	10	180	10-15
	Ciasto biszkoptowe (na 1 półce)	0.5	1 i 2	10	170	15-20
	Ciasto biszkoptowe (na 2 półkach)	1	1 i 3	10	170	20-25
	Słone ciasta	1.5	2	15	200	25-30
Piekarnik do pizzy	Pizza	0.5	2	15	220	15-20
	Piecień cielęca lub wołowa	1	1	10	220	25-30
	Kurczak	1	1 lub 2	10	180	60-70
Barbecue	Sole i matwy	0.7	3	-	Maks	10-12
	Szaszłyki z kalmarów i raków	0.6	3	-	Maks	8-10
	Matwy	0.6	3	-	Maks	10-15
	Filet z dorsza	0.8	3	-	Maks	10-15
	Warzywa z rusztu	0.4	1 lub 3	-	Maks	15-20
	Befsztyk cielęcy	0.8	3	-	Maks	15-20
	Kiełbaski	0.6	3	-	Maks	15-20
	Hamburgery	0.6	3	-	Maks	10-12
	Makrele	1	3	-	Maks	15-20
	Tosty (lub chleb opiekany)	nr 4 i 6	3	-	Maks	3-5
	Na roznie (jeśli jest)
	Cielęcina z rożna	1.0	-	-	Maks	80-90
	Kurczak z rożna	1.5	-	-	Maks	70-80
	Jagnięcina z rożna	1.0	-	-	Maks	70-80
Gratin	Kurczak z rusztu	1.5	2 i 3	10	200	55-60
	Matwy	1.5	2 i 3	10	200	30-35
	Na roznie (jeśli jest)	1.5	-	10	200	70-80
	Cielęcina z rożna	1.5	-	10	200	70-80
	Jagnięcina z rożna	1.5	-	10	200	70-75
	Kurczak (z rożna) + ziemniaki (na brytfannie)	-	2	10	200	70-75

! Wskazany czas jest tylko czasem przykładowym i może być zmieniany według osobistych upodobań.
W systemie gotowania „Grill” brytfanna powinna być ustawiona na 1 poziomie od dołu.

PL

PL

! Niniejsze urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia mają na celu zapewnienie bezpieczeństwa użytkowania, dlatego też należy je uważnie przeczytać.

Bezpieczeństwo ogólne

- Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.

- Nie należy instalować urządzenia poza domem, nawet, jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

- Przenosząc urządzenie należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.

- Nie dotykać urządzenia mokrymi lub wilgotnymi rękami lub stopami ani też stojąc boso na podłodze.

- Urządzenie powinno być używane do celów kulinarnych wyłącznie przez osoby dorosłe i zgodnie z niniejszymi instrukcjami. Wykorzystywanie go do innych celów (np. do ogrzewania pomieszczeń) uznaje się za niewłaściwe, a tym samym niebezpieczne. Producent nie ponosi odpowiedzialności za ewentualne szkody poniesione w wyniku niewłaściwego, błędnego lub nierozsądnego użytkowania.

- Podczas użytkowania urządzenia grzejniki i niektóre części drzwiczek piekarnika stają się bardzo gorące. Nie wolno ich dotykać, a dzieci należy trzymać z dala od urządzenia.

- Uważać, aby kable zasilające innych urządzeń AGD nie dotykały rozgrzanych części piekarnika.

- Nie zatykać otworów wentylacyjnych i odprowadzających ciepło.

- Przy otwieraniu drzwiczek należy trzymać za środkową część uchwytu: po bokach może być gorący.

- Do wstawiania i wyjmowania naczyń z piekarnika używać zawsze rękawic ochronnych.

- Nie przykrywać dna piekarnika folią aluminiową.

- Nie wkładać do piekarnika materiałów łatwopalnych: jeśli urządzenie zostanie niespodziewanie uruchomione, mogłoby się zapalić.

- Gdy urządzenie nie jest używane, upewnić się, czy pokrętła znajdują się w położeniu “●”/“○”.

- Nie należy wyjmować wtyczki z gniazdka ciągnąc za kabel: zaleca się trzymanie za wtyczkę.

- Przed przystąpieniem do czyszczenia lub konserwacji odłączyć najpierw wtyczkę od sieci elektrycznej.

- W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać. Skontaktować się z Serwisem Technicznym (patrz Serwis Techniczny).

• Nie stawiać ciężkich przedmiotów na otwartych drzwiczkach piekarnika.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (również dzieci) niesprawne fizycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie otrzymały instrukcji wstępnych na temat eksploatacji urządzenia.
• Dopilnować, aby dzieci nie bawiły się urządzeniem.

Utylizacja

• Utylizacja materiałów opakowaniowych: zastosować się do obowiązujących norm lokalnych, dzięki czemu opakowania będzie można ponownie wykorzystać.
• Dyrektywa wspólnotowa 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być usuwany jako nieposortowane odpady komunalne. Zużyte urządzenia powinny być zbierane oddzielnie w celu optymalizacji stopnia odzysku i recyrkulacji ich materiałów składowych oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza na śmieci jest umieszczony na wszystkich produktach, aby przypominać o obowiązku selektywnej zbiórki. W celu uzyskania bliższych informacji na temat prawidłowego złomowania elektrycznych urządzeń gospodarstwa domowego, ich właściciele mogą się zwracać do właściwych służb publicznych lub do sprzedawców tych urządzeń.

Oszczędność i ochrona środowiska

• Uruchamiając piekarnik w różnych godzinach poczawszy od późnego popołudnia do pierwszych godzin porannych.
• Zaleca się pieczenie w programach GRILL i ZAPIEKANIE zawsze przy zamkniętych drzwiczkach: w celu zarówno uzyskania lepszych wyników, jak i znacznej oszczędności energii (ok. 10%).
• Dopilnować, aby uszczelki były w pełni sprawne i czyste, dzięki czemu będą dobrze przylegały do drzwiczek i zapobiegną niepotrzebnym stratom ciepła.

Serwis Techniczny

! Nigdy nie korzystać z usług nieautoryzowanych techników.

Podać:

• Rodzaj problemu;
• Model urządzenia (Mod.)
• Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

Odlączanie od prądu

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Czyszczenie urządzenia

• Części zewnętrzne emaliowane lub ze stali inox oraz uszczelki gumowe mogą być czyszczone przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy trudno usunąć, zastosować specjalne produkty do czyszczenia. Po zakończeniu czyszczenia zaleca się dokładne spłukanie wodą i wysuszenie. Nie używać proszków ściernych ani substancji korodujących.
• Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze ciepłe. Użyć ciepłej wody i środka czyszczącego, spłukać i wytrzeć miękką ściereczką. Unikać środków ściernych.
• Akcesoria mogą być myte jak zwykle sztućce, także w zmywarkach, za wyjątkiem prowadnic przesuwnych.
  ! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokociśnieniowych.

Czyszczenie drzwiczek

Szybę drzwiczek należy czyścić przy pomocy gąbki i środków, które nie rysują powierzchni, a następnie osuszyć miękka szmatką; nie używać szorstkich materiałów ścierających czy ostrych, metalowych skrobaków, które mogą porysować powierzchnię i doprowadzić do pęknięcia szyby.

Aby dokładnie wyczyścić piekarnik, można zdemontować drzwiczki:

1. całkowicie otworzyć drzwiczki (zob. rysunek);
2. podnieść i przekręcić dźwignie znajdujące się na obu zawiasach (zob. rysunek);

1. chwycić drzwiczki za obie zewnętrzne krawędzie, przymykając je powoli, lecz nie całkowicie. Następnie pociągnąć drzwiczki do siebie i wyjąć je z zawiasów (patrz rysunek). Zamontować ponownie drzwiczki wykonując czynności w odwrotnej kolejności.

Sprawdzanie uszczelek

Co pewien czas należy sprawdzać stan uszczelek wokół drzwiczek piekarnika. Gdyby okazało się, ze uszczelka jest uszkodzona należy zwrócić się do najbliższego punktu serwisowego (patrz Serwis Techniczny). Zaleca się nie używać piekarnika do czasu wykonania naprawy.

Wymiana żarówki

Aby wymienić żarówkę oświetlającą piekarnik: 1. Odkręcić szklaną pokrywę obudowy żarówki. 2. Wykręcić żarówkę i wymienić na taką samą: moc 25 W, trzonek E 14.

1. Ponownie założyć szklaną osłone (patrz rysunek).

Montaż zestawu prowadnic ślizgowych

Aby zamontować prowadnice ślizgowe:

1. Należy zdjąć obie ramy, wyjmując je z rozpórek A (patrz rysunek).

Prowadnica lewa Prowadnica prawa Kierunek wyciejsenia

1. Wybrać poziom, na którym zostanie umieszczona prowadnica ślizgowa. Zwracając uwagę na kierunek wyjmowania prowadnic, umieścić na ramie najpierw zaczep B, a następnie zaczep C.

1. Zamocować obie ramy wraz z zamontowanymi prowadnicami w odpowiednich otworach znajdujących się na ściankach piekarnika (patrz rysunek). Otwory dla lewej ramy znajdują się na górze, natomiast dla ramy prawej na dole.

2. Na końcu należy wstawić ramy do rozpórek A.

! Prowadnic przesuwnych nie należy umieszczać w pozycji 5.

PL
