KG252QX - จอภาพ ACER - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	จอภาพ LCD
ยี่ห้อ	Acer
รุ่น	KG252QX
ขนาดหน้าจอ	24.5 นิ้ว (62 ซม.)
เทคโนโลยีหน้าจอ	TFT-LCD สี, ชนิด IPS
ความละเอียดสูงสุด	1920 x 1080 ที่ 240 Hz
ความสว่าง	400 cd/m² (ทั่วไป)
คอนทราสต์	100 000 000:1 สูงสุด (ACM)
เวลาตอบสนอง	1 ms (VRB)
มุมมอง	178° แนวนอน / 178° แนวตั้ง
อัตรารีเฟรช	240 Hz
ขั้วต่ออินพุต	HDMI, DisplayPort
ลำโพงในตัว	2 x 2 วัตต์ (อุปกรณ์เสริม)
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
การใช้พลังงาน (เปิดเครื่อง)	23 W
การใช้พลังงาน (สแตนด์บาย)	0.5 W
ขนาด (กว้าง x สูง x ลึก)	557.79 x 419.61 x 231.75 มม.
น้ำหนักสุทธิ	4.34 กก.
การเอียง	-5° ถึง +15°
ฟังก์ชันหลัก	ความสว่าง, คอนทราสต์, แสงสีฟ้า, บูสต์สีดำ, ACM, HDR, ความคมชัดสูง, แกมมา, อุณหภูมิสี, โหมด, พื้นที่สี, โหมดระดับสีเทา, เฉดสี 6 แกน, ความอิ่มตัว 6 แกน, ระดับเสียง, ปิดเสียง, Over Drive, FreeSync Premium
การบำรุงรักษาและทำความสะอาด	ใช้ผ้านุ่มและน้ำยาที่ไม่มีตัวทำละลาย ห้ามใช้แอมโมเนียหรือแอลกอฮอล์ ห้ามฉีดของเหลวลงบนหน้าจอโดยเด็ดขาด
ความปลอดภัย	ห้ามเปิดเครื่อง ห้ามเปิดเครื่องทันทีหากมีน้ำกระเด็นหรือสายเคเบิลเสียหาย ส่งซ่อมกับช่างเทคนิคที่ได้รับอนุญาต
อะไหล่และความสามารถในการซ่อมแซม	ฐานถอดได้ รวมสายเคเบิล (HDMI/DP, สายไฟ) ไม่มีอะไหล่เฉพาะใดๆ ระบุไว้ ติดต่อฝ่ายสนับสนุนของ Acer เพื่อการซ่อมแซม
ข้อมูลทั่วไป	Plug-and-Play VESA DDCCI/DDC2B. อุณหภูมิการทำงาน: 0 ถึง 40 °C. ความชื้น: 20 ถึง 80 %. เป็นไปตามมาตรฐาน CE และ FCC Class B.

คำถามที่พบบ่อย - KG252QX ACER

วิธีทำความสะอาดหน้าจอของจอภาพ Acer KG252QX ?

ปิดจอภาพและถอดสายไฟ ใช้ผ้านุ่มชุบน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวลงบนหน้าจอโดยตรง และห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

ต้องใช้สายเคเบิลอะไรบ้างในการเชื่อมต่อจอภาพกับพีซี ?

จอภาพ Acer KG252QX รองรับการเชื่อมต่อ HDMI และ DisplayPort ใช้สายเคเบิลใดสายหนึ่ง (มีให้ตามรุ่น) เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์ของคุณ จากนั้นเสียบสายไฟ

วิธีเข้าถึงเมนู OSD และกำหนดค่าการตั้งค่า ?

กดปุ่ม Menu/Navigation/OK เพื่อเปิดเมนูบนหน้าจอ ใช้ปุ่มนำทางเพื่อเลื่อนและเลือกการตั้งค่า: ความสว่าง คอนทราสต์ โหมดภาพ ฯลฯ กด OK อีกครั้งเพื่อยืนยัน

ความละเอียดดั้งเดิมและอัตรารีเฟรชสูงสุดคือเท่าใด ?

ความละเอียดดั้งเดิมคือ 1920 x 1080 พร้อมอัตรารีเฟรชสูงสุด 240 Hz ตรวจสอบให้แน่ใจว่าใช้สาย HDMI หรือ DP ที่เหมาะสมเพื่อให้ได้ความถี่นี้

จอภาพนี้รองรับเทคโนโลยี FreeSync หรือไม่ ?

ใช่ จอภาพรองรับ FreeSync Premium (AMD) เพื่อลดภาพฉีกขาดและให้ประสบการณ์การเล่นเกมที่ราบรื่น เปิดใช้งานผ่านเมนู OSD หากการ์ดจอของคุณรองรับ

จะทำอย่างไรถ้าหน้าจอยังคงดำหลังจากเปิดเครื่อง ?

ตรวจสอบว่าสายไฟเสียบแน่นและสวิตช์เปิดอยู่ ตรวจสอบว่าสายวิดีโอ (HDMI/DP) เชื่อมต่อทั้งกับจอภาพและพีซี ทดสอบกับแหล่งสัญญาณอื่นหรือสายอื่นหากเป็นไปได้

วิธีปรับความสว่างและคอนทราสต์ ?

เข้าถึงเมนู OSD ไปที่การตั้งค่า ความสว่าง และ คอนทราสต์ ใช้ปุ่มนำทางเพื่อปรับค่าตามความต้องการของคุณ

จอภาพนี้มีลำโพงในตัวหรือไม่ ?

ใช่ รุ่นนี้มีลำโพง 2 x 2 วัตต์ (อุปกรณ์เสริมตามรุ่น) ปรับระดับเสียงได้ในเมนู OSD คุณยังสามารถเสียบหูฟังผ่านช่องเสียบเสียงหากมี

ขนาดและน้ำหนักของจอภาพคือเท่าใด ?

ขนาดคือ 557.79 x 419.61 x 231.75 มม. (กว้าง x สูง x ลึก) และน้ำหนักสุทธิ 4.34 กก. ฐานถอดออกได้เพื่อการจัดเก็บที่สะดวก

วิธีบำรุงรักษาจอภาพอย่างปลอดภัย ?

ถอดปลั๊กเครื่องทุกครั้งก่อนทำความสะอาด หลีกเลี่ยงการวางจอภาพใกล้หน้าต่าง แหล่งน้ำ หรืออุณหภูมิที่สูงหรือต่ำเกินไป ห้ามพยายามซ่อมเครื่องด้วยตนเอง ติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดการทำงานผิดปกติ

คู่มือผู้ใช้ KG252QX ACER

จอภาพ LCD

KG252Q

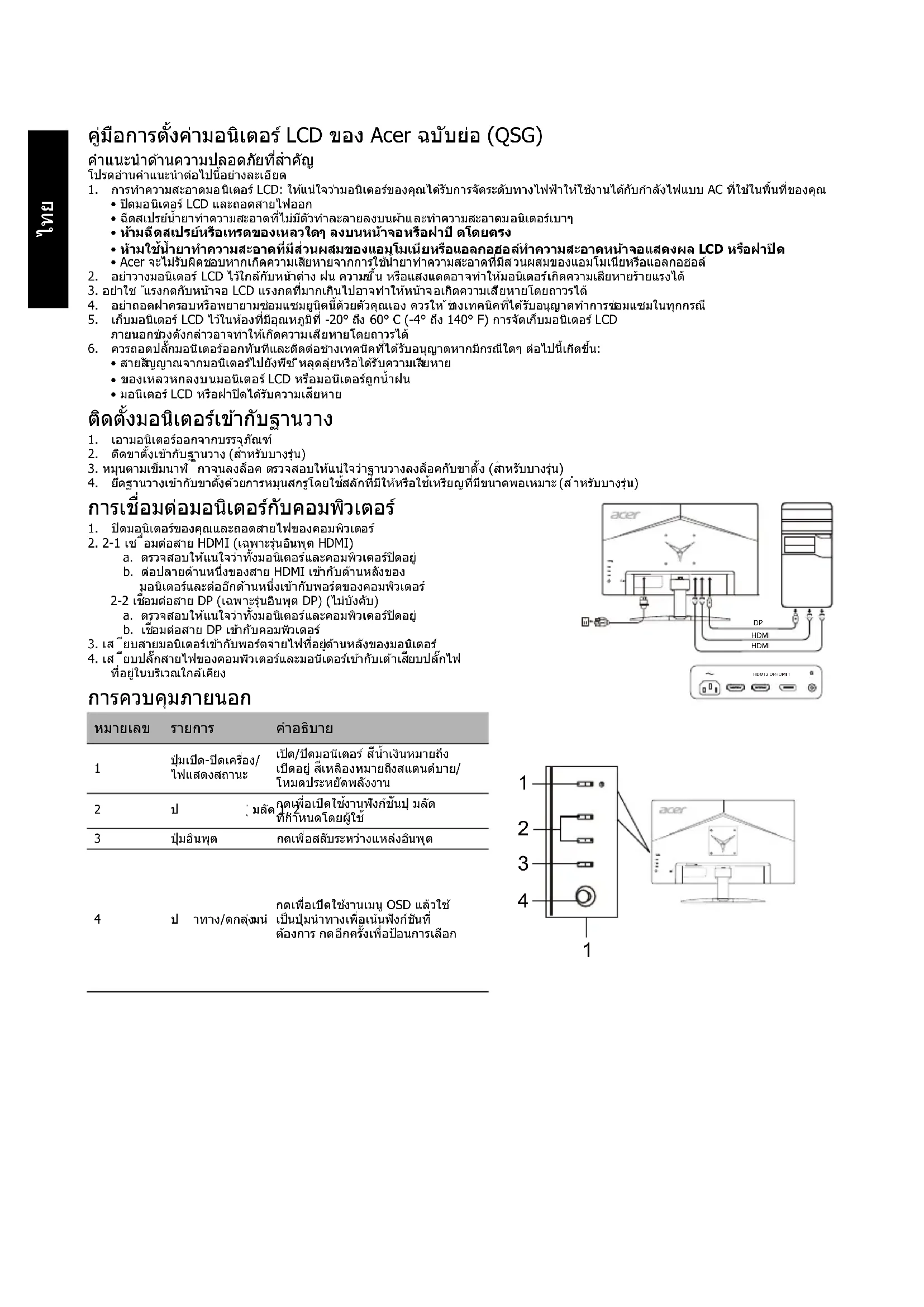

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีพิกัดไฟฟ้าที่เหมาะสมกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวรได้
9. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตควรเป็นผู้ดำเนินการซ่อมแซมทุกประเภท
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
11. ให้ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

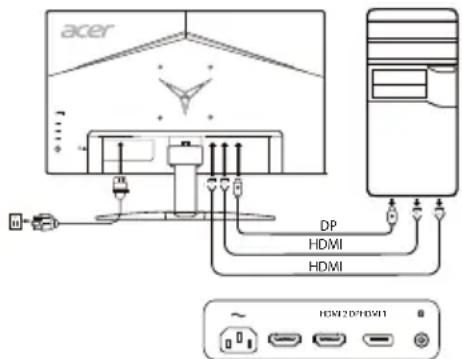

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้าที่อยู่ใกล้เคียง

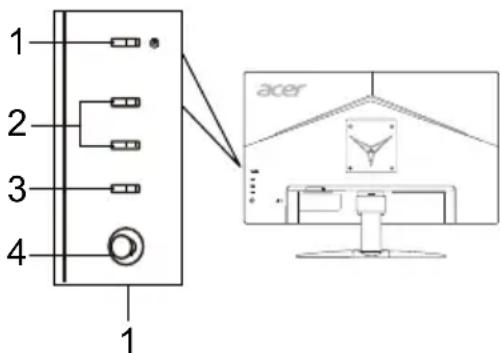

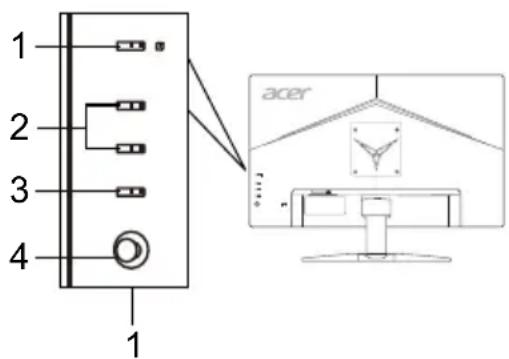

ปุ่มควบคุมภายนอก

No.ItemDescription
1 Power button/indicator	Turns the monitor on/off. Blue indicates power on. Amber indicates standby/power saving mode.
2 Hotkey 1, 2 buttons	Press to activate user defined hotkey function.
3 Input button Press to toggle input sources.
4 Navi/OK button	Press to activate the OSD menu, then use it as directional key to highlight the desired function. Press it again to enter a selection.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้าเสียบที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC ในส่วนที่เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ:

จอภาพ Acer มีไว้สำหรับการแสดงผลวิดีโอและภาพจากข้อมูลที่ได้รับจากอุปกรณ์อิเล็กทรอนิกส์

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัด Class B เท่านั้นที่อาจเชื่อมต่อกับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดเจนจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่นๆ ของคุณ แต่คุณมีหน้าที่นำอุปกรณ์เสียของคุณไปส่งยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์เสียของคุณเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์นั้นถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์เสียไปรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในพื้นที่ของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD Panel	Driving System TFT Color LCD
	Size 24.5"W (62 cm)
	Pixel Pitch 0.283 mm (H) x 0.280 mm (V)
	Brightness	400 cd/m² (Typical)
	Contrast 100000000:1 Max (ACM)
	Viewable Angle 178° (H) 178° (V) (CR=10)
	Response Time 1 ms (VRB)
	Panel Type In-Plane Switching
	H-Frequency 31 - 292 kHz
	V-Frequency 56 - 240 Hz
Display Colors 16.7 Million
Dot Clock 600 MHz
Maximum Resolution 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Power Consumption	On Mode 23 W
	Sleep Mode 0.5 W
	Off Mode 0.3 W
Input Connector		HDMI (Only HDMI-Input Model) DP (Only DP-Input Model)
Input Video Signal		HDMI (Only HDMI-Input Model) (Optional) DP (Only DP-Input Model) (Optional)
Speakers		2 W x 2 (Only Audio-Input Model) (Optional)
Maximum Screen Size		Horizontal: 543.744 mm Vertical: 302.616 mm
Power Source		100-240 V, 50/60 Hz
Environmental Considerations		Operating Temp: 0° to 40°C Storage Temp: -20° to 60°C Operating Humidity: 20% to 80%
Dimensions		557.79 (W) x 419.61 (H) x 231.75 (D) mm
Weight (N. W.)		4.34 kg (net)
Mechanism Specifications		Tilt: -5° to +15° Swivel: No Height adjustment: No Pivot: No Detachable foot stand: Yes
External Controls	Switch/Buttons	Power Button Input Hotkey 1 Menu/Navi/OK Hotkey 2
	Functions	Brightness VRB Contrast Ultra-Low Latency Blue Light Aim Point Black Boost Language ACM OSD Timeout HDR Transparency Super Sharpness OSD Lock Gamma Input Color Temperature Auto Source Modes DP Format Color Space Hot Key Assignment Grayscale Mode Wide Mode 6-axis Hue DCC/CI 6-axis Saturate HDMI Black Level Volume Quick Start Mode Display information Reset All Settings Exit
Specifications vary depending on model and/or region.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือปฏิบัติจริงสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำสำคัญเพื่อความปลอดภัย

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าที่เหมาะสมสำหรับการทำงานกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟ
3. ฉีดน้ำยาทำความสะอาดที่ไม่ละลายง่ายลงบนผ้าแล้วเช็ดหน้าจออย่างเบามือ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือหลอดโดยตรง
4. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ บนหน้าจอแสดงผล LCD หรือหลอด
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ
6. Jangan meletakkan monitor LCD di dekat jendela. Monitor yang terkena hujan, kelembapan, atau matahari dapat mengalami kerusakan fatal.
7. Jangan menekan layar LCD. Menekan terlalu kuat dapat menyebabkan kerusakan permanen pada layar.
8. Jangan melepas penutup atas untuk mencoba memperbaiki unit ini sendiri. Setiap perbaikan harus dilakukan oleh teknisi resmi.
9. Simpan monitor LCD di ruangan dengan suhu antara -20° s/d 60° C (-4° s/d 140° F). Menyimpan monitor LCD di luar rentang suhu ini dapat menyebabkan kerusakan permanen.
10. Segera cabut monitor dan hubungi teknisi resmi bila terjadi situasi berikut ini:
11. Kabel sinyal dari monitor ke PC terkoyak atau rusak.
12. Cairan tumpah di monitor LCD atau monitor terkena hujan. Monitor LCD atau tabungnya rusak.

Memasang monitor ke dudukan

1. Keluarkan monitor dari kemasannya.
2. Pasang kaki penyangga pada dudukan. (untuk model tertentu)
3. Putar searah jarum jam untuk mengunci. Pastikan dudukan terkunci pada penyangga. (untuk model tertentu)
4. Kencangkan dudukan pada penyangga dengan memutar sekrup, menggunakan koin yang sesuai. (untuk model tertentu)

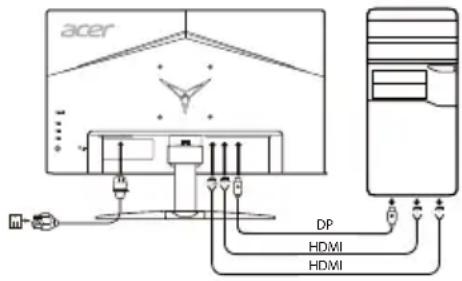

Menghubungkan Monitor ke Komputer

1. Matikan monitor dan cabut kabel daya komputer.
2. 2-1 Hubungkan Kabel HDMI (Khusus model Input HDMI)

a. Pastikan daya pada monitor dan komputer sudah dimatikan. b. Hubungkan salah satu ujung kabel HDMI ke bagian belakang monitor dan hubungkan ujung kabel yang lain ke port di komputer.

2-2 Hubungkan Kabel DP (Khusus model Input DP) (Opsional)

a. Pastikan daya pada monitor dan komputer sudah dimatikan. b. Hubungkan kabel DP ke komputer.

1. Colokkan kabel daya monitor ke port daya di bagian belakang monitor.
2. Colokkan kabel daya komputer dan monitor Anda ke stopkontak listrik yang terdekat.

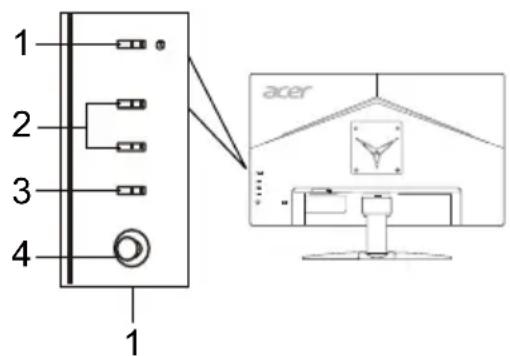

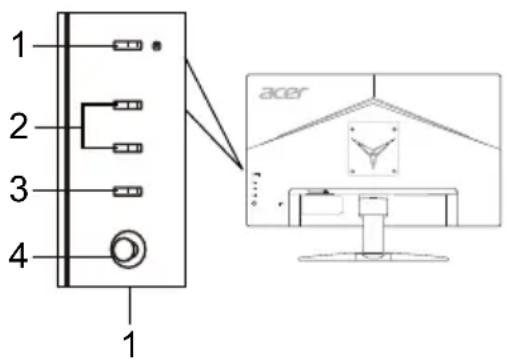

Kontrol Eksternal

No.ItemDeskripsi
1	Tombol daya/ indicator	Menghidupkan dan mematikan monitor. Biru berarti menjal. Kuning berarti siaga/mode hemat daya.
2	Hotkey 1, 2 tambol	Tekan untuk membuat fungso hotkey yang ditentukan pengguna.
3	Tombol Input Tekan untuk beralih sumber input.
4	Tombol Navi/OK	Tekan untuk menjadi menu OSD, lalu gunakan sebagai tambol panah untuk menyorot fungsi yang diingikan. Tekan layi untuk memilih.

Pemberitahuan Peraturan dan Keselamatan

Pemberitahuan FCC

Perangkat ini telah diuji dan memenuhi batasan perangkat digital Kelas B sesuai dengan Pasal 15 dalam peraturan FCC. Batasan ini dirancang untuk memberi perlindungan yang memadai dari interferensi berbahaya pada pemasangan di perumahan. Perangkat ini menghasilkan, menggunakan, dan memancarkan energi frekuensi radio, dan jika tidak dipasang dan digunakan sesuai dengan petunjuk, dapat menimbulkan interferensi berbahaya pada komunikasi radio.

Akan tetapi, tidak ada jaminan bahwa interferensi tidak akan terjadi pada pemasangan tertentu. Jika perangkat ini menimbulkan interferensi yang berbahaya terhadap penerimaan radio atau televisi, yang dapat ditentukan dengan cara mematikan dan menghidupkan perangkat, pengguna dianjurkan untuk mencoba mengatasi interferensi tersebut dengan salah satu atau beberapa tindakan berikut:

• Mengubah arah atau memindahkan lokasi antena penerima.
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่แตกต่างจากเต้ารับของเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

ด้วยเหตุนี้ Acer Inc. จึงขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC ที่เกี่ยวข้องกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรอง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถติดตั้งกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ได้รับจาก Federal Communications Commission สำหรับการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามมาตรา 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้ซึ่งปรากฏบนผลิตภัณฑ์หรือบรรจุภัณฑ์ ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่กำจัดขยะอุปกรณ์ของคุณโดยนำส่งไปยังศูนย์รวบรวมที่กำหนดเพื่อรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บแยกและการรีไซเคิลขยะอุปกรณ์เมื่อทิ้งช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าขยะเหล่านี้จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistem Penggerak LCD Berwarna TFT
	Ukuran 24,5"W (62 cm)
	Tingkat Piksel 0,283 mm (H) x 0,280 mm (V)
	Kecerahan	400 cd/m² (Tipikal)
	Kontras 100000000:1 Max (ACM)
	Sudut yang dapat dilihat 178° (H) 178° (V) (CR=10)
	Waktu Respuns 1 ms (VRB)
	Tipe Panel In-Plane Switching
	Frekuensi H 31 - 292 kHz
	Frekuensi V 56 - 240 Hz
Warna Layar 16,7 Juta
Dot Clock 600 MHz
Resolusi Maksimum		1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Konsumsi Daya	Mode On 23 W
	Mode Tidur 0,5 W
	Mode Off 0,3 W
Konektor Input		HDMI (Hanya Model Input HDMI) DP (Hanya Model Input DP)
Sinyal Video Input		HDMI (Hanya Model Input HDMI) (Opsional) DP (Hanya Model Input DP) (Opsional)
Speaker		2 W x 2 (Hanya Model Input Audio) (Opsional)
Ukuran Layar Maksimum		Horizontal: 543,744 mm Vertical: 302,616 mm
Sumber Daya		100-240 V, 50/60 Hz
Pertimbangan Lingkungan		Suhu Pengoperasian: 0° s/d 40°C Suhu Penyimpanan: -20° s/d 60°C Kelembapan pengoperasian: 20% s/d 80%
Dimensi		557,79 (L) x 419,61 (T) x 231,75 (T) mm
Berat (N. W.)		4,34 kg (net)
Spesifikasi Mekanis		Kemiringan: -5° s/d +15° Pemutaran: Tidak Penesuaian ketinggian: Tidak Pivot: Tidak Kaki penyangga lepas-pasang: Ya
Kontrol Eksternal	Tombol	Tombol Daya Hotkey 1 Hotkey 2 Input Menu/Navi/OK
	Fungsi	Kecerahan Kontras Lampu Biru Peningkatan hitam ACM HDR Ketajaman Super Gamma Suhu Warna Mode Ruang Warna Mode Abu-abu Warna 6-sumbu Saturasi 6-sumbu Volume Senyap Pada Penggerak FreeSync Premium Besarnya laju penyegar
Specifications vary depending on model and/or region.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

Acer-LCD-Monitor - Kurzanleitung

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพสามารถทำงานกับแรงดันไฟฟ้าที่มีในภูมิภาคของคุณได้
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
4. ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอภาพ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดหรือกระแทกที่จอภาพ LCD แรงเกินไปอาจทำให้เกิดความเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดำเนินการซ่อมบำรุงเท่านั้น
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กไฟของจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งฐานเข้ากับขาตั้ง (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างปลอดภัย (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์ของคุณ

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangstaste	Drücken, um zwischen den Eingangsquellenzu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüs drücken;anschließlich als Richtungstaste zumMarkieren der gewünschten Funktionverwendten Zum Eingeben einer Auswahlereneut drücken

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ขีดจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และอาจแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณใหม่ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ขอบด้านล่าง เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การเชื่อมต่ออุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดเหล่านี้อาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานที่ Federal Communications Commission มอบให้แก่ผู้ใช้สำหรับผลิตภัณฑ์นี้สิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าสำหรับผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งร่วมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์เก่าไปส่งที่จุดรับคืนเพื่อรีไซเคิลและกำจัดอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์เก่าหลังหมดอายุการใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำกลับมาใช้ใหม่ที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรับคืนอุปกรณ์เก่า โปรดติดต่อหน่วยงานท้องถิ่น บริษัทกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 24,5"W (62 cm)
	Pixelabstand 0,283 mm (H) x 0,280 mm (V)
	Helligkeit	400 cd/m2(typisch)
	Kontrast 100000000:1	Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp In-Plane-Switching
	H-Frequency	31 - 292 kHz
	V-Frequency	56 - 240 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		600 MHz
Maximale Auflösung		1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Stromverbrauch	Eingeschaltet 23 W
	Ruhemodus 0,5 W
	Ausgeschaltet 0,3 W
Eingangsbuchse		HDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		HDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautspricher 2 W x 2 (nur Modelle mit Audioeingang)		(optional)
Maximale Bildschirmgroße		Horizontal: 543,744 mmVertical: 302,616 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstermateratur: 0 bis 40 °CLagertemperature: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 557,79 (B) x 419,61 (H) x 231,75 (T) mm
Gewicht (netto) 4,34 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +15°Schwenken: NeinHöheneinstellung: Neindrehgelenk: NeiAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	HelligkeitVRBExtrem geringe LatenzielpunktSpracheOSD-DauerTransparenzOSD-SperreEingangAuto-Quelle
		ModiDP-FormatSchnelltastenzuweisungBildiformateDDC/CIHDMI-Schwarzp.Schnellstartmod.DisplayinformationenAlle Einst. rücksetzenBeenden
		OverdriveFreeSync PremiumAkt.-Freq.-Nr
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterscheidlich.

คุณสามารถหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำเริ่มต้นใช้งานจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าของจอภาพอนุญาตให้ใช้งานกับกระแสไฟฟ้าสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ทําความสะอาดหน้าจอโดยใช้ผ้าชุบน้ํายาทําความสะอาดที่ไม่ละลายน้ํา แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือพ่นของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง กรุณาอย่าใช้น้ํายาทําความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ํายาทําความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดด อาจทําให้เสียหายอย่างรุนแรง
7. อย่ากดหรือออกแรงกดบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทําให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมใดๆ ควรดําเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอภาพ LCD ไว้ในที่ที่มีอุณหภูมิสูงหรือต่ํากว่านี้ อาจทําให้เสียหายถาวร
10. ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชํารุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอบนฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ประกอบขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนไปทางขวาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. เพื่อยึดฐาน ให้หมุนสกรูด้วยเครื่องมือที่เหมาะสมหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอเข้ากับพอร์ตที่ด้านหลังของจอ
2. เสียบสายไฟของคอมพิวเตอร์และจอเข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

N.ºElementoDescripción
1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de espera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la función de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de navigation/ACEPTAR	Pulse este botón para activar el móvil OSD y utilizeselo como botón directional para resolverla funciona deseada. Pulselo de nuevo para confirmar la selección.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎระเบียบ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และอาจแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีการต่อไปนี้:

• เปลี่ยนทิศทางของเสาอากาศรับสัญญาณหรือย้ายไปที่อื่น
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเหตุนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่เกี่ยวข้องกับการจัดทำกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อบังคับ EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรอง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ซึ่งเป็นไปตามข้อกำหนดของ Class B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ หากใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรอง อาจเกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์ได้

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ล้าสมัยโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

การปรากฏของสัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ล้าสมัยไปส่งยังจุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรีไซเคิลและการแยกเก็บอุปกรณ์ที่ล้าสมัยเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่ามีการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ล้าสมัยเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในพื้นที่ หน่วยงานกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistema de conducccion Pahtalla LCD TFT en color
	Tamaño 24,5"W (62 cm)
	Distancia entre pixeles 0,283 mm (horizontal) x 0,280 mm (vertical)
	Brillo	400 cd/m2 (tipico)
	Contraste 10000000:1 Max. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 1 ms (VRB)
	Tipo de panel In-Plane Switching
	Frecuencia H 31 - 292 kHz
	Frecuencia V 56 - 240 Hz
Colores de la pantalla 16,7 millones
Reloj de punto 600 MHz
Resolución máximo 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo de energia	Mode encendido 23 W
	Mode de suspensión	0,5 W
	Mode apagado	0,3 W
Conector de entrada		HDMI (solo el modelo de entrada HDMI) DP (solo el modèle de entrada DP)
Señal de entrada de video		HDMI (solo el modele de entrada HDMI) (Optional) DP (solo el modèle de entrada DP) (Optional)
Altavoces		2 W x 2 (Solo modelos de entrada de audio) (Optional)
Tamaño máximo de pantalla		Horizontal: 543,744 mm Vertical: 302,616 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 0° a 40°C Temperatura de almacenimiento: de -20° a 60°C Humidad de funciona: de 20% a 80%
Dimensiones		557,79 (ancho) x 419,61 (alto) x 231,75 (diagonal) mm
Peso (peso neto)		4,34 kg (neto)
Especillas de funciona		Inclínacion: de -5° a +15° Giro: Não Ajuste de alta: Não Pivote: Não Soporte extraíble: Sí
Peso (peso neto)
Controles externos	Interruptor/Botones	Botón de entrada Tecla rápida 1 Tecla rápida 2
	Funciones	Brillo Contraste Luz azul Augusto de negro ACM HDR Supernitidez Gamma Temp. Color Modos Espacio de color Modo escalá gris Matiz de 6 ejes Satur. 6 ejes Volumen Silencio Sobrecarga FreeSync Premium Tasa deactual.
Las specifications varian en función del modelo o la region.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (GDR) - จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าไฟที่จอภาพของคุณต้องการตรงกับไฟบ้านในพื้นที่ที่คุณอยู่
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด ห้ามใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมด้วยตัวเอง การบำรุงรักษาหรือซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ในอุณหภูมิที่ต่ำหรือสูงเกินไปอาจทำให้จอภาพเสียหายถาวร
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพของคุณทันทีและโทรเรียกช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. จอภาพถูกน้ำกระเซ็นหรือโดนฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนขาตั้งตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เสียบสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เสียบสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

NoÉlémentDescription
1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu: l'appareil est allumé. Orange: mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.
3 Bouton Entrée Appuyez pour changer de source d'entrée.
4	Bouton navigation/OK	Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pourmettre en surbrillation la fonction souhaitée. Appuyez de nouveau pour sélectionner.

ข้อบังคับและคำแนะนำด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดในส่วนที่ 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งบางแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่ส่งผลต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งคุณสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ เราขอแนะนำให้คุณลองแก้ไขโดยใช้วิธีใดวิธีหนึ่งต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรไฟฟ้าที่แตกต่างจากเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของสหภาพยุโรป

บริษัท Acer, Inc. ขอประกาศว่าอุปกรณ์นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่น ๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำแนะนำ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำแนะนำ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดไปยังอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำแนะนำ: อุปกรณ์ต่อพ่วง

ต้องเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งสิทธิ์ดังกล่าวได้รับจาก Federal Communications Commission

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำแนะนำ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

13/14

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะทั่วไปอื่นๆ ดังนั้นจึงเป็นความรับผิดชอบของคุณที่จะรีไซเคิลขยะอุปกรณ์อิเล็กทรอนิกส์นี้โดยนำไปส่งยังจุดรวบรวมขยะไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนดไว้ การคัดแยก การกำจัด และการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์เหล่านี้ถูกรีไซเคิลโดยคำนึงถึงสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่กำจัดขยะอุปกรณ์ไฟฟ้า คุณสามารถติดต่อเทศบาล บริการจัดการขยะในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คุณสมบัติ

Panneau LCD	Technologie TFT-LCD couleur
	Taille 24,5"W (62 cm)
	Espacement des pixels 0,23 mm (H) x 0,280 mm (V)
	Luminosité	400 cd/m2(typique)
	Contraste 10000000:1 max. (ACM)
	Angle de vision 178° (H), 178° (V) (CR = 10)
	Temps de réponse 1 ms (VRB)
	Type de panneau IPS
	Fréquence horizontal 31 à 292 kHz
	Fréquence verticale 56 à 240 Hz
Couleurs affichées 16,7 millions
Fréquence 600 MHz
Résolution maximale 1920 x 1080 @ 240 Hz
Plug-and-Play VESA DDCCI/DDC2B
Consommation électricque	Mode Marche 23 W
	Mode Veille 0,5 W
	Mode Arrêt	0,3 W
Connecteur d'entrée		HDMI (modèle à entrée HDMI uniquement)DP (modèle à entrée DP uniquement)
Signal matériel d'entrée		HDMI (modèle à entrée HDMI uniquement) (en option)DP (modèle à entrée DP uniquement) (en option)
Haut-parleurs		2 W x 2 (modèle à entrée audio uniquement) (en option)
Taille maximal de l'écran		Horizontalité : 543,744 mmVerticalité : 302,616 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		557,79 (L) x 419,61 (H) x 231,75 (P) mm
Poids (net)		4,34 kg (net)
Caracteristiques mécaniques		Inclinaison : -5 à +15°Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationRaccourci 1Raccourci 2EntreeMenu/Navigation/OK
	Fonctions	LuminositeContrasteLumière bleueBoost du noirACMHDRSuper nettoyéGammaTemp. CouleurModesEspace couleursMode niv grisTeinte 6 axesSaturation 6 axesVolumeMuetOver DriveFreeSync PremiumN tx rafraicht
Les specifications variant selon le modele et/ou la région.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าค่าพิกัดทางไฟฟ้าของจอภาพเข้ากันได้กับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายลงบนผ้าแล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. ติดตั้งจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การติดตั้งจอภาพ LCD นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวร
11. ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดเงื่อนไขต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวรั่วไหลเข้าไปในจอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การเชื่อมต่อจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. เชื่อมฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกกับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญที่เข้ากันได้ (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

N ELEMENTO Descrizione
1	Pulsante/indicatore dialimentazione	Consente di accendere/spegnere ilmonitor. Il colore blu indica che ilmonitor è accesso. Il colore ambra indicache il monitor è in standby/modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione deltastoto definitaddall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD,quindi,utilizzarlo come tasto direzionaleper evidenziar la funzione desiderata.Premere nuovamente per immettere una selezione.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ข้อกำหนด FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อกำหนด FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุและโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายข้อต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ หากต้องการความช่วยเหลือ โปรดติดต่อผู้จำหน่ายหรือช่างเทคนิคมืออาชีพด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือน ผู้ใช้จึงมีหน้าที่นำไปทิ้งที่ศูนย์รวบรวมขยะอิเล็กทรอนิกส์ที่ได้รับอนุญาต การแยกขยะและการรีไซเคิลอุปกรณ์อิเล็กทรอนิกส์เมื่อเลิกใช้จะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้การรีไซเคิลเป็นไปอย่างเหมาะสม เพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับศูนย์รวบรวมขยะ โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 24,5"W (62 cm)
	Passo del pixel 0,283 mm (H) x 0,280 mm (V)
	Luminosità	400 cd/m2 (Tipica)
	Contrasto 100000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipo di pannello In-Plane switching
	Frequenza H 31 - 292 kHz
	Frequenza V 56 - 240 Hz
Colori del display 16,7 millioni
Dot Clock 600 MHz
Risoluzione massima 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energetico	Modalità on 23 W
	Modalità sospensione	0,5 W
	Modalità off 0,3 W
Connettor di ingressso		HDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		HDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 543,744 mmVerticalale: 302,616 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 557,79 (L) x 419,61 (A) x 231,75 (P) mm
Peso (N. W.)		4,34 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +15°Rotazione: NoRegolazione dell'altezza: NPerno: NoPiedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneTasto 1Tasto 2InputMenu/Navigazione/OK
	Funzioni	LuminosityContrastoSpia bluPotenz. neroACMHDRNitidezza altaGammaTemp. ColoreModalitàSpazio coloreScala di grigiTonal. 6 assimSatur. 6 assimVolumeMuteOver DriveFreeSync PremiumNum freq aggiorn
Le specifiche variano a seconda della regione e/o del modello.

คู่มือและเอกสารอื่นๆ ที่เกี่ยวข้องกับผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์บริการอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ Acer LCD

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณรองรับกระแสไฟฟ้าสลับที่มีในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดปลั๊กออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ - ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์

1. วางจอภาพ LCD ให้ห่างจากหน้าต่าง การให้จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
2. อย่ากดดันจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
3. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบำรุงรักษาใดๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
5. ถอดปลั๊กออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์อย่างใดอย่างหนึ่งต่อไปนี้:
6. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ฉีกขาดหรือเสียหาย
7. มีของเหลวหกใส่จอ LCD หรือจอภาพสัมผัสกับฝน
8. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งจอภาพเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่น HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่น DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nr.ItemBeschrijving
1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knuppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.
3	Signaalknop Druk hierop om:tussen signalen te schakelen.
4	Navigatie-/OK-knop	Druk hierop om het OSD-menu te openen en verwolgens om maar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te make.

ข้อบังคับและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้างและใช้พลังงานความถี่วิทยุ และอาจแผ่พลังงานดังกล่าว หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำประกาศ:

เพื่อป้องกันความเสียหายต่อจอภาพ คุณไม่ควรยกจอภาพโดยจับที่ฐาน

คำประกาศ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับคอมพิวเตอร์เครื่องอื่นต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำประกาศ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนกับการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจส่งผลให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC) สิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์ที่เลิกใช้แล้วไปส่งที่จุดรวบรวมที่กำหนดเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้แล้วช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์ของคุณจะถูกรีไซเคิลในวิธีที่ไม่เป็นอันตรายต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่นำอุปกรณ์ที่เลิกใช้แล้วไปรีไซเคิล คุณสามารถสอบถามได้จากเทศบาล หน่วยงานที่เกี่ยวข้องกับการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Lcd-panelel	Aandrijsystem TFTLCD	kleurenschem
	Grootte 24,5"W (62 cm)
	Pixelgrotte 0,283 mm (H) x 0,280 mm (V)
	Helderheid	400 cd/m2(standard)
	Contrast 10000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Type beeldscherm In-Plane Switching
	Horizontale freiagentie 31 - 292 kHz
	Verticale freiagentie 56	240 Hz
Kleuren 16,7 miljoen
Dot Clock 600 MHz
Maximale resolutie		1920 x 1080 bij 240 Hz
Plug en play VESA DDCCI/DDC2B
Energieverbruik	Aan 23 W
	Slaapmodus 0,5 W
	Uit	0,3 W
Ingangsconnector		HDMI (alleen HDMI-model)DP (alleen DP-model)
Ingang videosignaal		HDMI (alleen HDMI-model) (optioneel)DP (alleen DP-model) (optioneel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optioneel)
Maximale schermgrootte		Horizontaal: 543,744 mmVerticalaal: 302,616 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijfstemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijsvochtigheid: 20% tot 80%
Afmetingen		557,79 (B) x 419,61 (H) x 231,75 (D) mm
Gewicht		4,34 kg (netto)
Specifications mechanism		Kantelen: -5° tot +15°Zwenken: NeeVerstellen hoogte: Neddraien: NeddAfneembare voet: Ja
Exterdebietenselementen	Schakelaar/knuppen	Aan/Uit-knopNeltoets 1Neltoets 2
	Functies	HelderheidContrastBlauwlichtZwartversterkingACMHDRSuperscherpteGammaKleurtemp.ModiKleurruimteGrijswaarden6-assige tint6-as verzadigenVolumeDempenOver DriveFreeSync PremiumVernieuwingst.
Specifications können per regio en/of model verschillen.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำการเริ่มต้นใช้งานจอภาพ LCD ของ Acer อย่างย่อ

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. เพื่อทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพรองรับไฟ AC ที่มีอยู่ในสถานที่ใช้งาน
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
3. ห้ามฉีดหรือทำให้หน้าจอหรือตัวเครื่องเปียกด้วยของเหลวใดๆ โดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงเกินไป แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายได้
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การบริการทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
8. ควรเก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
9. ให้ถอดจอภาพออกทันทีและเรียกช่างซ่อม หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:

สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย - มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน - จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้ง โดยขันสกรูให้แน่นโดยใช้แถบยึดในตัวหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตที่ด้านหลังของจอภาพ จากนั้นเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบอะแดปเตอร์ไฟฟ้าของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ส่วนควบคุมภายนอก

Nr Nazwa Opis
1	Przycisk/wskaźnik zasilania	Wącza/wyȩczama monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszczejdzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktywujiang fungcję klawiszyszy szybkiego dostępu definiowanych przy uzymiwnika.
3	Przycisk wejscia	Naciskać, by zmiezenia są zaheadne wybrzego.
4	Przycisk Navi/OK	Aktywuje menu OSD, a po seinemego wączeniu są zaheadne wybrzego. Jego ponowne nacisiść umołowia dokonanie wyboru.

การปรับแต่งและข้อมูลด้านความปลอดภัย

ข้อมูลการปฏิบัติตามข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ โดยใช้สายเคเบิลที่มีฉนวนหุ้มเท่านั้น

หมายเหตุ: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้ควรเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามมาตรฐานสำหรับอุปกรณ์คลาส B เท่านั้น การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่มีใบรับรองที่เหมาะสมอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดเจนจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา กลายเป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องสามารถรับการรบกวนใดๆ ที่เกิดขึ้น รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งยังจุดรวบรวมที่กำหนดเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำอุปกรณ์กลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Uklad napedyow Kolorowy wyświetlacz LCD TFT
	Rozmiar 24,5"W (62 cm)
	Rozstaw pikseli 0,283 mm (w poziomie) × 0,280 mm (w pionie)
	Jasność 400 cd/m	2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178" (w poziomie) 178" (w pionie) (CR=10)
	Czas reakci 1 ms (VRB)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma 31 - 292 kHz
	Cȩstotiwość pionowa 56 - 240 Hz
Wyświetiane kolory		16,7 milliona
Zegar punktowy 600 MHz
Maksymalna roźdlęczość 1920 x 1080 przy;cżestotiwość		240 Hz
Plug & Play VESA DDCCI/DDC2B
Pobó mocy	Tryb wȩćzenia 23 W
	Tryb uspienia 0,5 W
	Tryb wȩćzenia 0,3 W
Zȩcie wejsciowe		HDMI (tylko model z wejsciem HDMI) DP (tylko model z wejsciem DP)
Wejsciowy syngnal video		HDMI (tylko model z wejsciem HDMI) (opcjonalne) DP (tylko model z wejsciem DP) (opcjonalne)
Głowniki		2 W x 2 (tylko model z wejsciem audio) (opcjonalne)
Maksymalny Rozmier ekranu		W poziomie: 543,744 mm W pionié: 302,616 mm
Zhȩdlo zasilania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura prácy: Od 0° do 40°C Temperatura przechowyyania: Od -20° do 60°C Wilgotność otoczenia podczas prácy: Od 20% do 80%
Wymiary		557,79 (szer.) × 419,61 (wys.) × 231,75 (głęb.) mm
Waga:		4,34 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +15° Obrot: Nie Regulacja wysokość: Nie Obrot w pionié: Nie Zdejmowalna podpórka: Tak
Zewnętrzone elementy sterujuce	Przelącznik/przyzciki	Przyczisk zasiliania Klawisz szybkiego dostepu 1 Klawisz szybkiego dostepu 2
	Funkcjé	Jasność Kontrast Nieb. szlitto Wzmocn. czerni ACM HDR Super ostrość Gamma Temp. koloru Tryby Przeslzt. kolor. Tryb odc. szar. 6-osiowa barwa Nasyc. 6-osiow Głowność Wyciszenie Over Drive FreeSync Premium Częst. odśwież.	VrB Bardzo male opóźnienie Cel Jeźyk Wymiącie OSD Przezroczystość Blokada OSD Wejscie Autom. zȩdlo Format DP Przypis. przyc. skrótu Tryb szeroki DDC/CI Poz. czarn. HDMI Tryb szyb. uruch Wysciejnicie informacja Resetuj wzyst. ustaw. Zakończ
Dane techniczne zialeości od modelu i/lub regionu.

คำแนะนำและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer สามารถพบได้ในเว็บไซต์อย่างเป็นทางการของฝ่ายสนับสนุนทางเทคนิคของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าเครื่องมีกำลังไฟฟ้าที่จำเป็นสำหรับการทำงานกับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากแหล่งจ่ายไฟ
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือฝาครอบโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือฝาครอบ Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตนเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรซ่อมแซมทุกประเภท
9. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ในห้องที่อยู่นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณจอภาพไปยังพีซีชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพสัมผัสกับฝน จอภาพ LCD หรือฝาครอบเสียหาย

ติดตั้งจอภาพบนฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งส่วนรองรับบนฐาน (มีเฉพาะบางรุ่น)
3. หมุนไปทางขวาเพื่อให้เข้าล็อก ตรวจสอบให้แน่ใจว่าฐานเข้าล็อกกับขายึดแล้ว (มีเฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขายึดโดยขันสกรูด้วยแถบหรือเหรียญที่เหมาะสม (มีเฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ถอดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์ของคุณ
2. 2-1 เสียบสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 ต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. ต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

NúmeroltemDescrição
1	Botão/indicador de alimentação	Liga/desliga o monitor. Azul indica alimentação ligada. Àmbar indica modo de esper/poupança enerética.
2	Tecla de atalho 1, 2 botões	Prima para ativar a função da tecla de atalho definida pelo utilizesor.
3 Botão Input Prima para alternar entre entradas.

4 ปุ่มนำทาง/ตกลง

กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มทิศทางเพื่อเลือกฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและถือว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้แก้ไขโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารนี้ บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) 2014/30/EU คำสั่งอุปกรณ์แรงดันต่ำ 2014/35/EU คำสั่ง RoHS (การจำกัดสารอันตรายบางชนิด) 2011/65/EU และคำสั่ง 2009/125/CE เพื่อกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลชีลด์

จำเป็นต้องเชื่อมต่ออุปกรณ์คอมพิวเตอร์ทั้งหมดด้วยสายเคเบิลชีลด์ เพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัด Class B เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก FCC (Federal Communications Commission) ในการใช้อุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือนสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B เครื่องนี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัล Class B เครื่องนี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่ควรนำไปทิ้งที่จุดรวบรวมขยะที่กำหนดเพื่อนำไปรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลขยะอุปกรณ์ของคุณอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และยังเป็นการรับประกันว่าการรีไซเคิลจะดำเนินการในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาล หน่วยงานจัดเก็บขยะในพื้นที่ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema de conducção LCD TFT a cores
	Tamanho 24,5"W (62 cm)
	Distência entre pixeis 0,283 mm (H) x 0,280 mm (V)
	Luminosidade	400 cd/m2(habitual)
	Contraste 10000000:1 no max. (ACM)
	Ângulo visível 178° (H) 78° (V) (CR=10)
	Tempo de resposa 1 ms (VRB)
	Tipo de painel IPS (comendação de planos)
	Frequência horizontal 31 - 292 kHz
	Frequência vertical 56 - 240 Hz
Cores do ecrã 16,7 milhões
Frequência de pontos 600 MHz
Resolução Tmaxima 1920 x 1080 a 240 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energetico	Ligado	23 W
	Modo de espera	0,5 W
	Desligado	0,3 W
Conetor de entrada		HDMI (apenas nos modelos com entrada HDMI) DP (apenas nos modelos com entrada DP)
Sinal de entrada de video		HDMI (apenas nos modelos com entrada HDMI) (optional) DP (apenas nos modelos com entrada DP) (optional)
Columnas		2 W x 2 (apenas nos modelos com entrada de audio) (optional)
Tamanho maior do ecrã		Horizontal: 543,744 mm Vertical: 302,616 mm
Alimentação		100 - 240 V, 50/60 Hz
Considerações ambientais		Temperatura de funconamento: 0 a 40 °C Temperatura de armazenamento: -20 a 60 °C Humidade de funconamento: 20 a 80%
Dimensões		557,79 (L) x 419,61 (A) x 231,75 (P) mm
Peso (liquido)		4,34 kg (liquido)
Especificações de mecanismos		Inclinação: -5° a +15° Rotação: não Ajuste da alta: não Articulation: não Apollo amovivel: sim
Controles externos	Comutador/botões	Botão de alimentação Tecla de atalho 1 Tecla de atalho 2 Input Menu/Navi/OK
	Funções	Luminosidade Contraste Luz azul Intensif. preto ACM HDR Super nitidiz Gamma Temp. Cor Modos Escoço de cor Modo esc. cinza Tonalid. 6 eixos Satur. 6 eixos Volume Sem som Over Drive FreeSync Premium Núm freq atualiz
As specificações variam consoante o modelo e a região.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือฉบับย่อสำหรับผู้ใช้จอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของจอภาพตรงกับแหล่งจ่ายไฟ AC ในภูมิภาคของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับทำความสะอาดจอภาพ LCD หรือตัวเครื่อง ห้ามใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอลกอฮอล์หรือแอมโมเนีย บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารเคมีที่มีแอลกอฮอล์หรือแอมโมเนีย
4. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง ฝน ความชื้น และแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง 3. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรได้
5. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
6. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
7. ในกรณีใดๆ ต่อไปนี้ ให้ถอดจอภาพออกจากเต้ารับทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต: สายไฟหรือสายสัญญาณของจอภาพชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพบนฐาน

1. นำจอภาพออกจากกล่อง 2. เชื่อมต่อขาตั้งเข้ากับฐาน (สำหรับบางรุ่น) 3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น) 4. ขันฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ

2.2-1 เชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI เท่านั้น)

ก. ตรวจสอบให้แน่ใจว่าได้ปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ต HDMI ด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ต HDMI ของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (สำหรับรุ่นที่มีพอร์ต DP เท่านั้น) (มีจำหน่ายแยกต่างหาก)

ก. ตรวจสอบให้แน่ใจว่าได้ปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เชื่อมต่อสายไฟของจอภาพเข้ากับแหล่งจ่ายไฟ 4. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า

องค์ประกอบการควบคุมภายนอก

№ 3Лем ent Onисанne
1	Кнока/Инданков питаня	Вклоченье/Быклоченье монитор. Синий цьет означаet, что пітаяне вклочень. Желтуль сьет обзначаet реким ож��дуня/ энегостероженя.
2	Горчая клавиша 1, 2 Кноки	Наджмte, чтоы akтувироваты Функцию, заданhyю поль зователем дли рограду Клавиш.
3	Кнôг	Наджмte Дли有很大оченьи Источников Вхда. a B x o d a
4	Кнока habиration/ OK	Наджмte, чтоы Вьзвоть мени OSD,а затем искользу列车е有很大оченье к hyжно Функцию.Чтоы Вьбразь有很大оченье,наджмte На Кноку сиза.

กฎและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพนี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่ง LVD 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง ErP 2009/125/EC เกี่ยวกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำแนะนำ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

คำแนะนำ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนป้องกันตามกฎความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำแนะนำ:

จอภาพ Acer มีไว้สำหรับแสดงสัญญาณวิดีโอและการแสดงข้อมูลภาพที่ได้รับจากอุปกรณ์อิเล็กทรอนิกส์

คำแนะนำ: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต อุปกรณ์ปลายทาง เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามข้อจำกัดของคลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงที่ไม่ได้รับการอนุมัติจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องรับสัญญาณรบกวนใด ๆ รวมถึงสัญญาณรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลนี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

Remarque à l'intention des utilisateurs canadiens

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

สัญลักษณ์นี้บนอุปกรณ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ควรนำอุปกรณ์ที่ใช้แล้วไปส่งที่ศูนย์รีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การแยกขยะและการรีไซเคิลอุปกรณ์ที่ใช้แล้วในระหว่างการกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าการรีไซเคิลเป็นไปในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

ЖК-nанень	Учравлишем устюйскво Lьевно TFTЖК-dистпeн
	Размер 24,5"W (62 cm)
	Ша писселя	0,283 MM(Ф)х0,280 MM(B)
	Ярковitch	400 кd/M2(TMЛ.)
	Конtraktонь Мaks. 100000	0000:1(ACM)
	Угл образа	178°(Ф)178°(В)(CR=10)
	В Premя ожлікіа 1 мс (VRB)
	Тул палені In-Plane Switching
	Частота по горозонтailing 31 - 292 kФ
	Частота по ветникам 56 - 240 Φ
Lцета отообравожения 16,7 млн
Синхposсигалдя восторизбedingи ИЗобравожима на pactrosвом досплес		600 MФ
Масимальное радецени 1920х 1080 по частоте 240 Φ
Plug & Play VESA DDCCl/DDC2B
ПOTразьемая мочисть	Во влухочenvHom соctord�им 23	Вт
	Служий ровим 0,5Вt
	В БыкуночenvHom соctord�им 03	Вт
Вхodnos разьем		HDMI(Tолько мodyель с HDMI-bxodom)DP(Tолько мodyель с Вхodom DP)
Вхodnos видаочин�		HDMI(Tолько мodyель с HDMI-bxodom)(приобраветается ото德尔но)DP(Tолько мodyель с Вхodom DP)(приобраветается ото德尔но)
Динамки		2Вtх2(Tолько мodyель с audиовхodom)(приобраветается ото德尔но)
Масимальноа радамер зараза		По рогиэntотам:543,744MMПо ветникам:302,616MM
Источник рintань 100-240 V, 50/60 Hz
Вichteшие усань		Равочая Temпература:От 0°do 40°CTemператураханения:От -20°do 60°CРавочая влажноctь:От 20%do 80%
Габарitsы		557,79(III)x419,61(B)x231,75(Ф)MM
Вес (нетто) 4,34 кг (нетто)
Спеснифikати'mechанstvo		Угл похлес:От -5°do +15°Yогл поорота:НетPergушировka по blyocete:НетВрашени:НетСьемна постава:Дa
Вichteшие зелен'tы уразаленяя
		Пerekkлочател'л/kноки	Кнока питаняяГорай Клавишиа 1Горай Клавишиа 2
		Функции	ЯрковitchКонtraktоньСиний с BretУсileн� черноюACMHDRБыcockа рeshkochoьГамmaLamb.Tem.PeşимьLambТовая схемаRex.RpaDAU.Cep.6цавовНасьи.6цавовTур'mokostьЗук blykn.PаразонFreeSyncPremium3н.чотotь obh.
Текham'veхяak�ерstik'mахань.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณสามารถพบได้บนเว็บไซต์ทางการของฝ่ายสนับสนุนด้านเทคนิคของ Acer

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอ LCD จาก Acer (QSG)

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่าจอมีเครื่องหมายไฟฟ้าที่ถูกต้องสำหรับภูมิภาคของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาด (ไม่ใช่น้ำยาละลาย) ลงบนผ้าแล้วเช็ดจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
6. Acer ไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบ
7. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง หากจอถูกฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
8. อย่ากดที่จอ LCD การกดแรงๆ อาจทำให้เกิดความเสียหายถาวรกับจอได้
9. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตควรดำเนินการซ่อมแซมทุกประเภท
10. วางจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C หากอุณหภูมิอยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรกับจอ LCD ได้
11. ถอดจอออกทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
12. หากสายสัญญาณระหว่างจอกับคอมพิวเตอร์ชำรุดหรือเสียหาย
13. หากมีของเหลวหกใส่จอ LCD หรือจอถูกฝน
14. หากเกิดความเสียหายกับจอ LCD หรือฝาครอบ

วิธีเชื่อมต่อจอกับฐาน

1. นำจอภาพออกจากกล่อง
2. เชื่อมต่อขาตั้งกับฐาน (เฉพาะบางรุ่น)
3. ล็อคโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าฐานล็อคเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยใช้เครื่องมือที่เหมาะสมหรือเหรียญ (เฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตบนคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nr.	Artikel	Beskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck for att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck for att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck for att aktivera OSD-menyn, använd den sedan som riktningsstangent for att markera önskad Funktion. Tryck ner den对其进行

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอรับรองว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่น ๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ คุณไม่ควรยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อบังคับ EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามค่าคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับอนุญาตจาก FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

Remarque à l'intention des utilisateurs canadiens

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การจัดการอุปกรณ์ที่หมดอายุการใช้งานสำหรับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ของผลิตภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือน แต่อย่างไรก็ตาม เป็นความรับผิดชอบของคุณที่จะต้องกำจัดอุปกรณ์ที่หมดอายุการใช้งานโดยการส่งมอบให้กับศูนย์รีไซเคิลสำหรับขยะไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่หมดอายุการใช้งานของคุณเมื่อทิ้ง จะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่หมดอายุการใช้งานเพื่อรีไซเคิล คุณสามารถติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 24,5"W (62 cm)
	Pixelavständ 0,283 mm (H) × 0,280 mm (V)
	Ljusstyrk	400 cd/m2(typiskt)
	Kontrast 100 000 0001 Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responsid 1 ms (VRE)
	Paneltyp In-Plane Swtching
	H-frekvens 31 - 292 kHz
	V-frekvens 56 - 240 Hz
Skärmfänger 16,7 miljoner
Pixelfrekvens 600 MHz
Högsta upplösning 1920 x 1080 vid 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning	På-läge 23 W
	Viloläge 0,5 W
	Av-läge	0,3 W
Ingängskontakt		HDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Videosignaling		HDMI (endast modeller med HDMI-ingäng) (tillval)DP (endast modeller med DP-ingäng) (tillval)
Högtalare		2 W x 2 (endast modeller med ljudingäng) (tillval)
Största skärstmstorlek		Horisontell: 543,744 mmVertikalt: 302,616 mm
Strömkälla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid förvaring: -20° till 60° CFuktighet vid drift: 20% till 80%
Mätt		557,79 (B) x 419,61 (H) x 231,75 (D) mm
Vikt (netto)		4,34 kg (netto)
Mekaniska specificationer		Lutninq: -5° till +15°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala konntroller	Reglage/knapp	StrömknappSnabbtangent 1Snabbtangent 2StrömknappSnabbtangent 1Snabbtangent 2IndataMeny/Navigerings/OK
	Funktioner	LjusstykaKontrastBlätt liusFörstärk svartACMHDRSupersköpaGammaFärgtemperaturLagenFärgrymdGräskaleläge6-axlad färgton6-axlad färgmättnadVolymLjud avÖvervälexFreeSync PremiumUppateringsfrekvensnrVRBULtralåg latensSiktningspunktSpräkOSD-timeoutTransparensLäs OSD-menyaNGAromatisk källaDP-formatSnabbtangentstildelningBredbildslägeDDC/CIHDMI SørtnivaaSnabbstartslägeSkärminformationÄterställ alla inställningarAvsluata
Specificationerna varierar after modell och/eller region.

บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณจะพบคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ

คู่มือการติดตั้งฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. หากต้องการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่ใช้กับจอภาพของคุณเหมาะสมกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออก ฉีดน้ำยาทำความสะอาดชนิดไม่ใช้ตัวทำละลายลงบนผ้าเช็ด แล้วเช็ดทำความสะอาดจอภาพอย่างเบามือ
3. 請勿將任何液體直接噴灑或倒入螢幕或外殼中。
4. 請勿對 LCD 顯示器的螢幕或外殼使用任何含有阿摩尼亞或酒精成份的清潔劑。 -對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer概不負責。
5. 請勿將 LCD 顯示器置於窗戶旁。顯示器若暴露於雨水、濕氣或陽光下，可能會造成嚴重損害。
6. 請勿按壓 LCD 螢幕。過度施壓可能使顯示器永久損壞。 4.請勿拆下蓋板或嘗試自行維修本裝置。任何情況下皆應由授權技師進行維修。
7. 請將 LCD 顯示器儲存於溫度介於 -20° 至 60°C (-4° 至 140°F) 之間的室內。若將 LCD 顯示器存放在溫度超出此範圍的環境，可能會造成永久損害。 6.若下列任一情形發生，請立即拔掉顯示器插頭並連絡授權技師：

·連接顯示器與電腦的訊號線破損。 - 液體潑灑至 LCD 顯示器，或顯示器暴露在雨水中。 - LCD顯示器或外殼受損。

將顯示器連接底座

1.請從包裝中取出顯示器。 2. 將腳架連接底座。(僅適用於特定機型) 3.順時針轉動以鎖上。確保底座固定在支架上。(僅適用於特定機型) 4.使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。(僅適用於特定機型)

將顯示器連接至電腦

1.關閉顯示器，拔掉電腦的電源線插頭。 2. 2-1連接HDMI線（僅限HDMI輸入機型）

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 HDMI 線的一端連接至顯示器背面，另一端則連接至電腦連接埠。

2-2連接DP線(僅限DP輸入機型)(選配)

a. โปรดตรวจสอบให้แน่ใจว่าปิดเครื่องคอมพิวเตอร์และจอแสดงผลแล้ว b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอแสดงผลเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอแสดงผล
2. เสียบสายไฟของคอมพิวเตอร์และจอแสดงผลเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

การควบคุมภายนอก

編號	項目	說明
1	電源按鈕/指示器	開啓/關閉顯示器。藍色表示電源開啓。 橘色代表待機/省電模式。
2	熱鍵 1、2 按鈕	按下即可啓用使用者定義的熱鍵功能。
3	輸入按鈕	按下即可切換輸入來源。
4	導覽/確認按鈕	按下即可啓用 OSD 功能表，並可將此按鈕視為指向鍵，將所需的功能反白顯示。再次按下該按鈕即可進入選項。

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

คำประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดของอุปกรณ์ดิจิทัล Class B ตามข้อ 15 ของกฎข้อบังคับ FCC ซึ่งให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม เราไม่รับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากพบว่าอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ โดยพิจารณาจากการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ • เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ • เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่สำคัญและข้อกำหนดอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้: คำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอแสดงผล ห้ามยกจอแสดงผลจากฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

โปรดใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์รอบข้าง

เฉพาะอุปกรณ์รอบข้างที่เข้ากันได้กับข้อกำหนด Class B (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์รอบข้างที่ไม่ได้มาตรฐานอาจรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขผลิตภัณฑ์นี้โดยไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ในการใช้งานที่ได้รับจาก FCC หมดไป

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของ FCC การทำงานของอุปกรณ์นี้ต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่นๆ คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้แน่ใจว่าการรีไซเคิลอุปกรณ์นี้ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รีไซเคิลอุปกรณ์ที่ใช้แล้ว โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะ

LCD面板	驅動系統	TFT彩色LCD
	尺寸	24.5"W(62公分)
	像素間距	0.283公釐(水平)x0.280公釐(垂直)
	亮度 400 cd/m	2(典型)
	對比度	10000000:1最大值 (ACM)
	可視角	178°(水平)178°(垂直)(CR=10)
	反應時間	1毫秒 (VRB)
	面板類型	IP5(横向電場效應)
	水平頻率	31-292 kHz
	垂直頻率	56-240 Hz
顯示色彩		1670萬
重複時彎		600 MHz
最大解析度		1920x1080@240 Hz
隨插即用		VESA DDCCI/DDC2B
功耗	開啓模式	23 W
	休眠模式	0.5 W
	關閉模式	0.3 W
輸入接頭		HDMI(僅限HDMI輸入機型) DP(僅限DP輸入機型)
輸入視訊訊號		HDMI(僅限HDMI輸入機型)(選配) DP(僅限DP輸入機型)(選配)
刷新		2W x 2(僅限音訊輸入機型)(選配)
最大螢幕尺寸		水平:543.744公蓋 垂直:302.616公蓋
電源		100-240 V, 50/60 Hz
環境條件		運作溫度:0°至40℃ 存放溫度:-20°至60℃ 運作濕度:20%至80%
尺寸		557.79(寬)x419.61(高)x231.75(深)公蓋
重量(淨重)		4.34公斤(淨重)
機械規格		傾斜:-5°至+15° 轉動:無 高度調整:無 標軸:無 可卸式腳架:有
外部控制	開關/按鈕	電源按鈕 熱鍵1 熱鍵2	輸入 選單/導盤/維護
	功能	亮度 封比 藍光 黑色增益 ACM HDR 超清細度 Gamma 色溫 模式 色彩空間 灰階模式 6軸色調 6軸能和 音量 靜音 顯示反應速度 FreeSync Premium 更新頻率數字	VRB 超低延遲 暗準點 語言 OSD顯示時間設定 透明度 OSD鎮定 輸入 自動來源 DP格式 快速連指派 亮螢幕模式 DDC/CI HDMI黑階 快速開路模式 顯示器資訊 重設所有設定 結束調整
規格視機型及/或地區而定。

ยินดีต้อนรับสู่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer เพื่อรับคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอแสดงผลทำงานด้วยค่าไฟฟ้าที่กำหนดของแหล่งจ่ายไฟ AC ในพื้นที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอ LCD ไว้ใกล้หน้าต่าง จอแสดงผลอาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
8. ห้ามกดแรงๆ บนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมจอภาพนี้ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทั้งหมด
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
11. เมื่อเกิดสถานการณ์ต่อไปนี้ ให้ถอดสายไฟของจอภาพออกทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต:
12. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ส่วนบุคคลชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน หรือจอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก) 4. ใช้ปีกในตัวหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI เท่านั้น)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่รองรับอินพุต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

编号	项目	说明
1	电源按钮/指示灯	打开/关闭显示器。蓝色表示显示器已开机。琥珀色表示显示器处于待机/节能模式。
2	热键1, 2按钮	按下以激活用户定义的热键功能。
3	输入按钮	按下此按钮可切换输入源。
4	导航/确认按钮	按下以激活 OSD 菜单，然后将其用作方向键以突出显示所需功能。再次按下此按钮以进入选项。

ประกาศด้านกฎระเบียบและความปลอดภัย

ประกาศของ FCC

ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่น ๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยใช้ฐานนี้

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดคลาส B (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้ผู้ใช้สูญเสียสิทธิ์ (ซึ่งได้รับจาก FCC) ในการใช้งานผลิตภัณฑ์นี้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

คำชี้แจงเกี่ยวกับกฎระเบียบการรีไซเคิลผลิตภัณฑ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ที่ทิ้งแล้ว

เพื่อดูแลและปกป้องโลกของเราให้ดียิ่งขึ้น เมื่อผู้ใช้ไม่ต้องการผลิตภัณฑ์นี้หรือผลิตภัณฑ์หมดอายุการใช้งาน โปรดปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องเกี่ยวกับการรีไซเคิลผลิตภัณฑ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ที่ทิ้งแล้วของประเทศ และมอบให้กับผู้ผลิตที่ได้รับการรับรองจากรัฐบาลในท้องถิ่นเพื่อดำเนินการรีไซเคิล

การทิ้งอุปกรณ์เสียสำหรับผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนด การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกนำไปรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลโดยละเอียดเกี่ยวกับจุดรีไซเคิลอุปกรณ์ที่ใช้แล้ว โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือสถานที่ที่คุณซื้อผลิตภัณฑ์

การรับรองและข้อกำหนด

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	X	O	O	O	O	O
塑料机构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
本表格依据SJ/T 11364的规定编制*：电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下×：表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ Acer LCD

เพื่อความปลอดภัยของคุณ

โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. จอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพได้รับการตั้งค่าพิกัดไฟฟ้าให้ทำงานกับแหล่งจ่ายไฟ AC ที่ตำแหน่งการติดตั้ง
2. ปิดจอภาพ LCD และถอดสายไฟออก · ใช้ผ้าชุบน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายเช็ดหน้าจอเบา ๆ · อย่าเทหรือฉีดของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง · ห้ามใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอภาพ LCD · ความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์จะไม่รับผิดชอบโดย Acer
3. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพโดนฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้เกิดความเสียหายได้ 3. อย่าใช้แรงกดกับจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายได้ 4. อย่าถอดฝาครอบหรือซ่อมแซมด้วยตนเอง การซ่อมแซมใด ๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายได้
5. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กไฟของจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
6. หากสายไฟหรือสายสัญญาณของจอภาพสึกหรอหรือเสียหาย
7. หากมีของเหลวเข้าไปในจอภาพ LCD หรือจอภาพถูกฝน
8. หากจอภาพ LCD ตัวเครื่องเสียหาย

三二一を台に設置する

1. モニターを梱包箱から取り出します。
2. スタンドを台に取り付けます（一部のモデルのみ）
3. 右に回してロックします。台がスタンドにしっかりロックされていることを確認します（一部のモデルのみ） 4.工具は適切なものを使ってネジを締め、台をスタンドにしっかり固定します（一部のモデルのみ）

モニターをコンピューターに接続する

1. コンピューターの電源を切り、モニターの電源コードを外します。
2. 2-1 HDMI ケーブルの接続（HDMI入力モデルのみ）

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. HDMI ケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピューターのポートに接続します。

2-2 DP ケーブルの接続（DP入力モデルのみ）（DP3N）

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. DP ケーブルをコンピューターに接続します。

1. モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
2. モニターとコンピューターの電源コードを、近くのコンセントに差し込みます。

外部コントロール

番号	アイテム	説明
1	電源Bob インジフロー	モニタ一を才ン/才フにしま�。青色は電源 が才ンお願いいたします。才LENジ色は ス イ ト バ 伊 /省電力 空 - トを示
2	木ットキーパン 木たん	2 ハーマ一定義木 しぃま�。トき一機能をアクテ
3	入力端子変円	入力 ユ - 斯を切り替えま�。

4 Navi/OK ボタン

OSDメニューをアクティブにします。その後、必要な機能を強調表示するためにボタンを使用します。選択することができます。

ข้อควรระวังด้านกฎระเบียบและความปลอดภัย

ประกาศเกี่ยวกับ FCC

ส่วนที่ 15 วรรค 103

ยังไม่สมบูรณ์

● เปลี่ยนทิศทางหรือตำแหน่งการติดตั้งเสาอากาศรับสัญญาณ ● เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ ● เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ ● ปรึกษาร้านค้าหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD และผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงานนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศเศรษฐกิจสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

หากอุปกรณ์ทำงานผิดปกติ ให้ถอดปลั๊กไฟและถืออุปกรณ์โดยจับที่ขอบด้านล่าง

ข้อควรระวัง: สายไฟอาจเสียหายได้

เพื่อให้เป็นไปตามข้อกำหนด EMC ควรใช้สายเคเบิลที่มีฉนวนหุ้มเมื่อเชื่อมต่อกับอุปกรณ์อื่นๆ

ข้อควรระวัง: อุปกรณ์รอบข้าง

อุปกรณ์ที่เชื่อมต่อกับเครื่องนี้ต้องเป็นอุปกรณ์รอบข้าง (อุปกรณ์นำเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดของคลาส B การใช้อุปกรณ์รอบข้างที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนกับวิทยุหรือโทรทัศน์ได้

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับอนุมัติจาก FCC (คณะกรรมการการสื่อสารกลาง) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานอุปกรณ์นี้อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจก่อให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดผลิตภัณฑ์โดยครัวเรือนในสหภาพยุโรป

สัญลักษณ์ที่แสดงบนผลิตภัณฑ์หรือบรรจุภัณฑ์ หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ เมื่อต้องการกำจัดผลิตภัณฑ์ที่ใช้แล้ว กรุณานำส่งให้กับศูนย์รีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ตามความรับผิดชอบของคุณ การแยกเก็บและรีไซเคิลผลิตภัณฑ์ที่ใช้แล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์จะถูกรีไซเคิลในวิธีที่ปกป้องสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD バル	驅動装潢	TFTカーマー LCD
	サイズ	24.5"W (62 cm)
	固素 ビット子	0.283 mm (水平) x 0.280 mm (垂直)
	輝度 400 cd/m	2(標準)
	CONTRADAト	100000000:1 最大 (ACM)
	可視角度	178° (水平) 178° (垂直) (CR=10)
	広答時間	1 ms (VRB)
	バルタイド	IPS 方式
	水平周波数	31~292 kHz
	垂直周波数	56~240 Hz
デイスPLEUYカレ		1670万
ドットクロック		600 MHz
最大解像度		1920 x 1080 @ 240 Hz
TPLADANDBLIL		VESA DDCCI/DDC2B
消費電力	TonEMe-Id	23 W
	Stur-Pro-Me-Id	0.5 W
	才FMe-Id	0.3 W
入力端子 ヤルクタ		HDMI (HDMI 力力モーテルのみ)DP (DP 力力モーテルのみ)
入力映像信号		HDMI (HDMI 力力モーテルのみ) (オシャン)DP (DP 力力モーテルのみ) (オシャン)
Stur一力		2 W x 2 (オーダイ イリ 力力建筑) (オフロー)
最大 Stur一力 ヤルクリEN ヤルス		水平：543.744 mm垂直：302.616 mm
電源		100~240 V、50/60 Hz
環境条件		動作温度：0~40℃保管温度：-20~60℃動作湿度：20~80%
寸法		557.79 (幅) x 419.61 (高さ) x 231.75 (奥行き) mm
重量 (正味重量)		4.34 kg (正味)
機械仕標		チルト :-5~+15°旋回：不可高さ調整：不可回軽：不可取り外し可能フツ�ス側：有り
外部CONTO BIL	Styllchirpo-tan	電源ローニnhorito-1mbto-2VAEBR超低レイテング照準点言語OSD表示時間設定透明度OSDロックODSロックOMINJ力端子自動NOUSDPフ�ーマット表示OMINDEDDC/CI
	機能	色温度 モード 色空間 GrLe-Skale-Me-Id 6 軍色合い 6 軍色和 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAI FreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黒レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLIAIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLGIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLGIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLGIFFreeSync Premium リフローはい数HDMI 黑レル 音量 消音 OFFERIDLGIFFreeSync Premium リフローはい数HDMI 黑白レル 表示情報 すこての設定をリセット終了
仕様はモーテルや地域によう異なりお願いいたします。

คู่มือและเอกสารอื่นๆ ของผลิตภัณฑ์ Acer สามารถดาวน์โหลดได้จากเว็บไซต์อย่างเป็นทางการของ Acer

จอภาพ LCD Acer - คู่มือการตั้งค่าด่วน

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ขั้นตอนการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าของจอภาพเหมาะสมกับการใช้งานกับสายไฟกระแสสลับที่มีในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
6. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพต้องเผชิญกับฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงเกินไป แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
9. ห้ามถอดฝาครอบจอภาพหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวร
11. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กจอภาพออกจากเต้ารับทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์หลุดหรือเสียหาย
13. ของเหลวรั่วไหลลงบนจอ LCD หรือจอภาพถูกแสงแดด
14. จอ LCD หรือฝาครอบเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งกับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อกให้แน่น ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรู: ใช้แถบในตัวหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ จากนั้นเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่ใกล้ที่สุด

ตัวควบคุมภายนอก

Č. Položka Popis
1	Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stiskutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vstupu Stiskutím změníté vystupné zdroj.
4	Tlačitko navigace/OK	Stiskutím aktivujte nabídku OSD, poté je vyuzijte jako směrovou klávesu, jejímž prostřednictvím zvýraznité požadovanou funkci. Opětovnám stiskutím provedete výběr položky.

ข้อบังคับและคำเตือนด้านความปลอดภัย

คำเตือน FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา)

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ หรือปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, 2014/35/EU (คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ), คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

อย่ายกจอภาพโดยจับที่ฐาน เพื่อป้องกันความเสียหายต่อจอภาพ

คำเตือน: สายเคเบิลชีลด์

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลชีลด์เพื่อให้เป็นไปตามข้อบังคับด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์สำหรับอินพุตและเอาต์พุตสัญญาณ เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดสำหรับคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานของอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ (สิทธิ์ดังกล่าวรับประกันโดยคณะกรรมการการสื่อสารกลางของสหรัฐอเมริกา)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B) ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่รับผิดชอบในการกำจัดอุปกรณ์โดยนำส่ง ณ จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การคัดแยกและการรีไซเคิลอุปกรณ์ที่เลิกใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าการรีไซเคิลอุปกรณ์เป็นไปในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานไปรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 24,5"W (62 cm)
	Rozteč pixelú	0,283 mm (horizontal) × 0,280 mm (vertical)
	Jas	400 cd/m² (typický)
	Kontrast Max. 100 000	000:1 (ACM)
	Ühel sledovány 178° (horizontal) 178° (vertical) (CR=10)
	Doba odezy 1 ms (VRB)
	Typ panelu Přepínánu vloše (In-Plane Switching neboli IPS)
	Horizontálni frevence	31 - 292 kHz
	Vertikální frevence	56 - 240 Hz
Barva zobrazení		16,7 Millionú
Frevence bodú		600 MHz
Maximáni rožišeni		1920 x 1080 pfi 240 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotěba energia	Režim Zapnuto 23 W
	Režim spánku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vystupu		HDMI (pouze model se vystupem HDMI) DP (pouze model se vystupem DP)
Vstupné videosignál		HDMI (pouze model se vystupem HDMI) (volitelné) DP (pouze model se vystupem DP) (volitelné)
Reproduktrony 2 W x 2 (pouze model s audio vystupen) (volitelné)
Maximáni ve likost obrazovky		Horizontal: 543,744 mm Vertical: 302,616 mm
Zdroj napajeni 100-240 V, 50/60 Hz
Podmínty okolino prostřédí		Provozni teplota: 0 °C až 40 °CSkladovaci teplota -20 °C až 60 °CProvozni vilhkest: 20 % až 80 %
Rozměry		557,79 (S) x 419,61 (V) x 231,75 (H) mm
Hmotnost (čistá)		4,34 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +15°Otáčeni: Nastavení výšky: NeOtočeni: NOdnilmatelny stojan: Ano
Externí ovládacl prkvy	Spínače a tlačtka	Tlačtko napajeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKontrastModré světloPoslěni ČernéACMHDRSuper ostrostGammaTeplota barevRežimBarevný prostorRežim stupníů šedi6osý odstin6osá sytostHlasitostZtlimutOverdriveFreeSync PremiumObnovovací frevence
Specifikace se u Jednotlivých modelu a v ruzných oblastech liši.

คุณสามารถดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

จอภาพ LCD ของ Acer - คู่มือการเริ่มต้นใช้งานอย่างรวดเร็ว

ข้อควรระวังด้านความปลอดภัยที่สำคัญ

โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD monitor: ตรวจสอบให้แน่ใจว่า monitor สามารถทำงานจากแหล่งจ่ายไฟที่เข้าถึงได้ในสถานที่ใช้งาน
2. ปิดเครื่อง LCD monitor และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าทำความสะอาด แล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือขาตั้งโดยตรง
3. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบกับจอ LCD หรือขาตั้ง
4. Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบ
5. อย่าวาง LCD monitor ใกล้หน้าต่าง ฝน ความชื้น และแสงแดดโดยตรงอาจทำให้ monitor เสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายได้
7. ห้ามถอดฝาครอบเครื่อง และห้ามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมเครื่องควรดำเนินการโดยช่างผู้ชำนาญเท่านั้น
8. เก็บ LCD monitor ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง +60 องศาเซลเซียส อุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้ LCD monitor เสียหายได้
9. ในกรณีต่อไปนี้ ให้ถอดสายไฟของ monitor ออกทันทีและเรียกช่างผู้ชำนาญ:
10. สายไฟระหว่าง monitor และคอมพิวเตอร์ชำรุดหรือสึกหรอ
11. Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. เชื่อมต่อสายไฟของจอภาพและคอมพิวเตอร์เข้ากับเต้ารับที่ผนังใกล้เคียง

ตัวควบคุมภายนอก

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos MODot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forráskok öztı ványtsra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja vezérólgomgbkntl a kivánt funkció kijelölésére. Nyomja meg übra a kijelöl element kivíasztlásához.

ข้อกำหนดและหมายเหตุด้านความปลอดภัย

หมายเหตุ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎข้อบังคับ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำของผู้ผลิต อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

หมุนหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ หรือขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU เกี่ยวกับผลิตภัณฑ์ไฟฟ้าแรงดันต่ำ คำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ฐาน เพราะอาจทำให้จอภาพเสียหายได้

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ ด้วยสายเคเบิลที่มีฉนวนหุ้มเท่านั้น

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดสำหรับอุปกรณ์คลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับอนุญาตจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานอุปกรณ์ที่ได้รับจาก Federal Communications Commission (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานอุปกรณ์อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ในครัวเรือนภายในเขตสหภาพยุโรป

สัญลักษณ์ที่ปรากฏบนตัวเครื่องและบรรจุภัณฑ์ของเครื่องใช้ไฟฟ้านี้ ใช้เพื่อแสดงว่าเครื่องใช้ไฟฟ้านี้จะต้องได้รับการจัดการแยกจากขยะในครัวเรือนทั่วไปเมื่อสิ้นอายุการใช้งาน ผู้บริโภคมีหน้าที่นำเครื่องใช้ไฟฟ้าที่หมดอายุการใช้งานไปส่งยังจุดรวบรวมขยะที่กำหนด เพื่อนำไปรีไซเคิลเป็นผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ การรวบรวมและรีไซเคิลเครื่องใช้ไฟฟ้าที่หมดอายุการใช้งานเมื่อเลิกใช้งาน จะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และรับประกันว่าผลิตภัณฑ์ที่เลิกใช้งานแล้วจะได้รับการจัดการอย่างปลอดภัยต่อสิ่งแวดล้อมและสุขภาพของมนุษย์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รวบรวมขยะที่แน่นอน โปรดติดต่อหน่วยงานท้องถิ่น บริษัทจัดการขยะที่เกี่ยวข้อง หรือสถานที่จำหน่ายผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 24,5"W (62 cm)
	Képpontmérét 0,283 mm	vīszintes) x 0,280 mm (fuggöleges)
	Fényerő	400 cd/m2(jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178° (vīszintes) 178° (fuggöleges) (CR=10)
	Válaszidő 1 ms (VRB)
	Panellipus IPS
	Víszintes frekvencia 31 -	292 kHz
	Fuggöleges frekvencia 56 -	240 Hz
Megjelenithető szinek 16,7 millió
Videoórájel 600 MHz
Maximális felbontás 1920 x 1080 240 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapsolt állapot 23 W
	Alvó állapot	0,5 W
	Kikapsolt állapot	0,3 W
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező típsnál)DP (csak a DP bemenettel rendelkező típsnál)
Bemeneti videoejel		HDMI (csak a HDMI bemenettel rendelkező típsnál) (opcionális)DP (csak a DP bemenettel rendelkező típsnál) (opcionális)
Hangszörök		2 W x 2 (Csak az audiobemenetell rendelkező típsok esetén) (Opcionális)
Maximális kěpernyömérét		Víszintesen: 543,744 mmFuggölegesen: 302,616 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkoź követelmények:		Mūkõdési hörmséklet: 0-40 °CTarolás hörmséklet: -20-60 °CMūkõdési páratartalom: 20-80%
Mérétek		557,79 (sze) x 419,61 (ma) x 231,75 (mé) mm
Tömeg (netto)		4,34 kg (netto)
Mechanikai jellemzők		Dölés: -5°-+15°Elfordlás: NemMagasságbeällitás: NemElfordlthotó: NemLevehető talp:lagen
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb1. gyorsgomb2. gyorsgomb
	Funklék	FényerőKontrasztKék fénySöét élenkitéseACMHDRSzuper élességGammaSzinhömsékletMódokSzintérSzürkeányalatos mód6 tengelyes szinárnayalat6 tengelyes telitettségHangerőNémításTühlajásFreeSync PremiumFrisslési frekvencia száma
A műszaki adatok típusonkét és/vagy régiónkét ellőrők lehehtnek.

สำหรับผลิตภัณฑ์ Acer คุณสามารถค้นหาคู่มือและเอกสารอื่นๆ ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการติดตั้งจอภาพ LCD Acer อย่างรวดเร็ว (OΓΕ)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. เพื่อทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าหน้าจอของคุณเป็นแบบสัมผัสสำหรับการทำงานกับกระแสไฟฟ้าสลับหรือไม่
2. ปิดหน้าจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีแอลกอฮอล์ลงบนผ้านุ่มๆ แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวโดยตรงบนหน้าจอหรือเคส ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือเคส Acer ไม่รับผิดชอบต่อความเสียหายใดๆ ที่อาจเกิดขึ้นจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
4. อย่าวางหน้าจอ LCD ใกล้แหล่งความร้อน การสัมผัสกับความร้อน ความชื้น หรือแสงแดดโดยตรงอาจทำให้เกิดความเสียหายร้ายแรง
5. อย่าใช้แรงกดบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรบนหน้าจอ
6. อย่าถอดฝาครอบและอย่าพยายามซ่อมแซมด้วยตนเองในกรณีที่เกิดปัญหา งานซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
7. เก็บหน้าจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บหน้าจอ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
8. ถอดหน้าจอออกและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดปัญหาจากการทำความสะอาด

เคสของหน้าจอคอมพิวเตอร์มีชิ้นส่วนที่ไวต่อไฟฟ้าสถิต อย่าให้ฝุ่นละอองตกลงบนหน้าจอ LCD หรือหน้าจอสัมผัสกับความชื้น หากหน้าจอ LCD หรือเคสมีร่องรอยความเสียหาย

การเปลี่ยนหน้าจอที่ฐาน

1. ถอดหน้าจอหรืออุปกรณ์เสริม
2. ชี้ไปที่ปุ่มที่ต้องการ (โดยใช้เมาส์)
3. เนปิโอเปตี 8ไอโอปา ยิอ วา ออปาไอเอ. เบอไอเวเต โอต บาออน เอ็กไอ ออปาไอโอเอ นาว โอโต ออนปิยู. (อีเอติยาเววนอร์ลา)
4. อุปกรณ์และเครื่องมือที่จำเป็นสำหรับการติดตั้ง ควรเตรียมวัสดุที่เหมาะสมหรืออุปกรณ์เสริม (เมื่อปรับปรุง)

การเชื่อมต่อจอแสดงผลกับคอมพิวเตอร์

1. ปิดจอแสดงผลและคอมพิวเตอร์ แล้วถอดสายไฟออก 2.2-1 การเชื่อมต่อสาย HDMI (เฉพาะพอร์ตอินพุต HDMI)

ก. ตรวจสอบว่าได้ตัดกระแสไฟฟ้าที่จอแสดงผลและคอมพิวเตอร์แล้ว ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ต HDMI ของจอแสดงผล แล้วเสียบปลายอีกด้านเข้ากับพอร์ต HDMI ของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะพอร์ตอินพุต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าได้ตัดกระแสไฟฟ้าที่จอแสดงผลและคอมพิวเตอร์แล้ว ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. ข้อมูลทางเทคนิคของเสียงที่ให้บริการในส่วนแรกของเสียง
2. หัวข้อเกี่ยวกับการป้องกันอันตรายจากไฟฟ้าและความปลอดภัยของชีวิตและทรัพย์สิน

ข้อมูลภายนอก

เลขที่ รายการ คำอธิบาย

1	Kouμπi/ενδειξηλειουργίας	Ενεργοτοίει/απενεργοτοίει ηγν οθόνη. To μπλεχρωμι αυτοδεικυέι τροφοδοσία με ρεύμα. To πορτοκαλι χρωμι αυτοδεικυέι λειουργία αυμονής/εξοικονμόησις ενεργείας.
2	Πλήκτρο 1, 2kouμπiά	Πατήσε γίαν ενεργοτοίησετη ηλειουργία Πλήκτρων καθοβισμένων αἰτό to χρήστη.
3	Κουμπi εἰσόδου	Πατήσε γία εναλλαγή μεταύ των Ππγών εἰσόδου.
4	Κουμπiπερίŋγησης/OK	Πατήσε γίαν ενεργοτοίησετο Μενού OSD.Ση συνέχεια, μπορείτενα το χρησιμοτοίητε ωςΠλήκτρο κατεύθυνσός γίαν επισημαινετε καθεφρότα ηλειουργία του θέλετε. Πατήσε ξανά γίαν επιλέξετε μία Λειουργία.

กฎและข้อบังคับด้านความปลอดภัย

คำประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ถอดปลั๊กไฟออกจากเต้าเสียบก่อนทำความสะอาด อย่าให้ความชื้นสัมผัสกับตัวเครื่องและตัวรับสัญญาณ - เช็ดทำความสะอาดตัวเครื่องด้วยผ้าแห้งนุ่มๆ ที่ไม่มีขุย และห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน - หากมีปัญหา ควรปรึกษาผู้เชี่ยวชาญด้านวิทยุ/โทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำเตือน:

Tia va atropeuxe iEvexoevn zniua stnv oovn, mny tn vokwve aio nbaon ts.

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับกฎระเบียบ EMC

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต, เทอร์มินัล, เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามข้อจำกัดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจส่งผลให้เกิดการรบกวนกับวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งสิทธิ์ดังกล่าวได้รับจากคณะกรรมการการสื่อสารกลาง (FCC)

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจก่อให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: การปฏิบัติตามข้อกำหนดของแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

เมื่อผลิตภัณฑ์นี้หมดอายุการใช้งานแล้ว ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่ควรนำไปทิ้งที่จุดรวบรวมขยะรีไซเคิลหรือศูนย์รับกำจัดขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าตามที่กำหนด เพื่อให้สามารถนำไปรีไซเคิลหรือกำจัดอย่างถูกวิธี การคัดแยกและรีไซเคิลผลิตภัณฑ์ที่ใช้แล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยปกป้องสิ่งแวดล้อมจากการปนเปื้อนที่อาจเกิดขึ้นจากการกำจัดที่ไม่ถูกต้อง ซึ่งส่งผลดีต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิลผลิตภัณฑ์นี้ คุณสามารถติดต่อหน่วยงานท้องถิ่นหรือศูนย์บริการจัดการขยะในพื้นที่ของคุณ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้มา

ข้อมูลจำเพาะ

Oθóvn LCD	Σύσημα Μθόνησης Εγχρωμη	θόνη LCD TFT
	Μέγεθος 24,5"W (62 cm)
	Βήμα pixel 0,283 mm (O) x 0,2	80 mm (K)
	Φιθείνότητa	400 cd/m2(tuttičí)
	Αντίθεηη 10000000:1 μέγ. (ACM)
	Γυνία προβολής 178° (O) 178° (K) (CR = 10)
	χρόνος απόκριαης 1 ms (VRB)
	Τύτος πάνλε Εγχονούγλία έλειουρία Ανη Switching
	Ορίζόντηα συχόντητa 31 - 292 kHz
	Κατακόρμη συχόντητa 56 - 240 Hz
Xρώματα Μθόνης 16,7 Ελατομμύρία
Σύχνόντητa κουκκδων 600 MHz
Μέγιση ανάλιασι 1920 x 1080 @ 240 Hz
ΤΟτθέτηηη και Δεμεη λειουρία ΨΕESA DDCCI/DDC2B
Κατανάλωη ρεύματος	Λειουρία ενεργοποιηης 23 W
	Λειουρία αναμούνις	0,5 W
	Λειουρία ατενεργοποιηης	0,3 W
Υπόθχή εἰσόδου		HDMI (μόνο μοντέλo εἰσόδου HDMI)DP (μόνο μοντέλo εἰσόδου DP)
Σύŋμα βίντεο εἰσόδου		HDMI (μόνο μοντέλo εἰσόδου HDMI) (προιρεικό)DP (μόνο μοντέλo εἰσόδου DP) (προιρεικό)
Ηχελία		2 W x 2 (μόνο μοντέλo εἰσόδου ἡχου) (προιρεικό)
Μέγιστο μέγεθος Κθόνης		Ορίζόντηα: 543,744 mmKatakόρμη: 302,616 mm
Πηγίη οχόμος		100-240 V, 50/60 Hz
Περβαλλονικά ζητήματα		Θερμοκραδία Λειουρίας: 0° ἐως 40 °CΘερμοκραδία Ατοθηκεύης: -20° ἐως 60 °CYγαδία Λειουρίας: 20% ἐως 80%
Διαστάσεις		557,79 (Π) x 419,61 (Y) x 231,75 (B) mm
Βάρος (K. B.)		4,34 kg (καθαρό)
Προδίαγράφες μηχανιαμου		Κλίαη: -5° ἐως +15° Περιστρόη: ΕχιPθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρthetaμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθμασι Φιρθ μανιμα Σιαμη Τερμοκραδία Χρωματος Λειουρίας Ικτοματος Λειουρίας Ικτοματος Λειουρίας Ικτοματος Λειουρίας Ικτοματος Λειουρίας Ικτοματος Λειουρίας Ικτοματοßενων Εγαδία Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση ΢ενων Εγαδία Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση ΤΙγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγ ανινεων Εγαδία Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγ ανινεων Εγαδία Φιρthεινης Εγαδία Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγαση Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασι Τιγασή Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Φιρθμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση θενεων Εγαδία Φιρθμασι Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τɪsρθμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τɪsρθμασί Τιγαση Τιγα στενεων Εγαδία Φιρθμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Φιρθμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγασή Τιγαση Τιγαση ΢ενων Εγαδία Φιρθμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγ ανινεων Εγαδία Φιρthetaμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγ ανινeων Εγαδία Φιρθμασί Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγαση Τιγ aνινεων Εγαδία Φιρθμασί Τιγαση Τιγ ανινεων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία
Εξωτερίκα στοχεία ελέχουν Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί ΢ενων Εγαδία Φιρθμασί Τιγ ανινεων Εγαδία Φιρθμασί ΢ενων Εγαδία Φιρθμασί ΢ενων Εγαδία Φιρθμασί ΢ενων Εγαδία Φιρθμασί ΢ενων Εγαδία Φιρθμασί ΢ενων Εγαδία Φɪsρθμασί ΢ενων Εγαδία Φɪsρθμασί ΢ενων Εγαδία Φɪsρθμασί ΢ενων Εγαδία Φɪsρθμασί ΢ενων Εγαδία Φɪsρθμασί άενων Εγαδία Φɪsρθμασί ΢ενων Εγαδία Φɪsρθμασί άενων Εγαδία Φɪsρθμασί ΢ενων Εγαδία Φɪsρθμασί άενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Ε γ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεωв Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία Φιρθμασί ΢ενων Εγ ανινεων Εγδία

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนของ Acer

คำแนะนำเริ่มต้นใช้งานฉบับย่อ (Quick Start Guide – QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. สำหรับการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าค่าพิกัดทางไฟฟ้าของจอภาพของคุณเหมาะสมกับแหล่งจ่ายไฟ AC ที่มีในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ - ห้ามฉีดของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง - บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
2. อย่าให้แรงกดบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การบริการทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ในสภาพแวดล้อมที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
5. ถอดปลั๊กจอภาพออกจากแหล่งจ่ายไฟทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
6. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์หลุดลุ่ยหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรู โดยใช้เหรียญหรือการ์ดที่มีอยู่ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Č. Pložka Popis
1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indíkuje zapnutie. Oranžová indíkuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stláčením tláčidla aktivujete funkciu klávesovej skratky predvolenú používatelom.
3	Tlačidlo Vstup Stláčením tláčidla Prepnine vystupné zdroje.

4

Smerové/ potvrdžovacie tlačidlo

Stlačením tláčidla aktivujte ponuku OSD, potom ho použite ako smerové tláčidlo a vyberte požadovanú funkciu. Opátovým stlačením tláčidla potvrdǐte vyber.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือนจาก FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

เปลี่ยนทิศทางของอุปกรณ์หรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามคำสั่งของสหภาพยุโรป

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกัน เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับการเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดของคลาส B เท่านั้น การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจาก Federal Communications Commission (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B) ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้งานไม่ได้โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่นำอุปกรณ์ที่ใช้งานไม่ได้ไปส่งที่จุดรวบรวมขยะที่กำหนดเพื่อรีไซเคิลขยะจากอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้งานไม่ได้เมื่อสิ้นอายุการใช้งานจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้งานไม่ได้เพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือนของคุณ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD Panel	Druh monitora Farebný T'HT LCD
	Vefkost' 24,5"W (62 cm)
	Rozstup bodov 0,283 mm (H) x 0,280 mm (V)
	Jas	400 cd/m² (charakteristický)
	Krontrast 10000000:1 Max (ACM)
	Pozorovací uhol 178° (H)	178° (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Typ panela IPS
	Horizontálna frekvencia 3	- 292 kHz
	Vertikálna frekvencia 56 - 240 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 600 MHz
Maximáne Rozlügenie 1920 x 1080 prí 240 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Spatreba energia	Režim zapnutia 23 W
	Režim spánku 0,5 W
	Režim vypnutia 0,3 W
Vstrupý konektor		HDMI (iba model so vystupom HDMI) DP (iba model so vystupom DP)
Vstrupý signál videa		HDMI (iba model so vystupom HDMI) (volite'lné) DP (iba model so vystupom DP) (volite'lné)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volite'lné)
Maximána veftkost obrazovky		Horizontálne: 543,744 mm Vertikálne: 302,616 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostredia		Prevádková teplota: 0 až 40 °C Teplota skladovania: -20 až 60 °C Prevádková vlhkest: 20 % až 80 %
Rozmery		557,79 (§) x 419,61 (v) x 231,75 (h) mm
Hmotnost' (netto)		4,34 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +15° Otačanie: Nie Nastavenie výšky: Nie Vyklāpanie: Nie Odpojitelný stojan: Àno
Vonkajšie ovládaće	Prepínáč/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skralky 1 Tlačidlo klávesovej skratky 2
	Funkcie	Jas Kontrast Modrě svello Zvižranenie Čiernje ACM HDR Zviženská ostrost Gama Teplota fairob Režimi Priestor fairob Režim odtriežov sivej 6-osový odtriež 6-osová sýtost' Hlasitost' Stlim't' Pretaktovanie FreeSync Premium Hodnota obnovovacej frekvencie
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณจะพบคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer อย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีระดับไฟฟ้าที่เหมาะสมกับกระแสสลับที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดจอภาพอย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอภาพหรือฝาหลังโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอภาพ LCD หรือฝาหลัง
6. Acer จะไม่รับผิดชอบต่อความเสียหายอันเป็นผลมาจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. อย่าให้จอ LCD ถูกแรงกด แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
8. ห้ามถอดฝาหลังและพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การตรวจสอบทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60°C การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กทั้งหมดออกจากจอทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายไฟของจอ PC signal tablet ขาดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
12. จอ LCD หรือฝาหลังเสียหาย

การติดตั้งจอบนฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งขาจอเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาจออย่างแน่นหนา (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาจอโดยหมุนสกรูด้วยไขควงหรือเครื่องมือที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดหน้าจอ และถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าปิดทั้งหน้าจอและคอมพิวเตอร์ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของหน้าจอ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าปิดทั้งหน้าจอและคอมพิวเตอร์ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับขั้วไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มภายนอก

Nr.PunktBeskrivelse
1	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
2	Genvej 1, 2 knapper	Tryk for at aktivere brugerdefineret genvejsfungtion.
3 Indgangsknap Tryk for at skifte indgangskilde.
4	Navigations-/OK-knap	Tryk for at aktivere OSD-menuen, og brug den derefter som navigationsknap til at fremhæve den ønskede Funktion. Tryk iven for at foretage et valg.

ข้อบังคับและข้อควรระวังด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎข้อบังคับ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ยกจอภาพขึ้นโดยจับที่ฐานเพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ภายนอก

เฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก FCC (Federal Communications Commission) ในการใช้อุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตาม CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่นำอุปกรณ์ไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์ถูกนำกลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Driversystem TFT farve	LCD
	Storrelse 24,5"W (62 cm)
	Pixelafstand: 0,283 mm	(H) x 0,280 mm (V)
	Lysstyrike 400 cd/m2 (typisk)
	Kontrast 100000000:1	Maks. (ACM)
	Betragtningsvinkel 178° (H) 178° (V) (CR=10)
	Svartid 1 ms (VRB)
	Paneltype IPS (In-Plane)	Switching)
	H-frekvens 31 - 292 kHz
	V-frekvens 56 - 240 Hz
Skærmfarver 16,7 millionaire
Pixelfrekvens 600 MHz
Maksimal oploning 1920 x 1080 ved 240 Hz
Plug & Play VESA DDCCI/DDC2B
Strømforbrug	Tændt tilstand 23 W
	Slumretilstand 0,5 W
	Slukket tilstand	0,3 W
Indgangsstik		HDMI (kun model med HDMI-indgang)DP (kun model med DP-indgang)
Videoindgangssignal		HDMI (kun model med HDMI-indgang) (ekstraudstyr)DP (kun model med DP-indgang) (ekstraudstyr)
Højttalere		2 W x 2 (kun model med lydindgang) (ekstraudstyr)
Maksimal skærmstørrelse		Vandret: 543,744 mmLodret: 302,616 mm
Strømkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstermeratur: 0° til 40°COpbevaringstemp.: -20° til 60°CLuftfugtighed ved drift: 20% til 80%
Mäl		557,79 (B) x 419,61 (H) x 231,75 (D) mm
Vægt (N. W.) 4,34 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +15°Drejning: NejHojdeindstilling: Nejdrejetap: NejAftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knapGenvej 1Genvej 2	IndgangMenu/Navigations/OK
	Funktioner	LysstykeKontrastBlåt lysMørkeforstærkningACMHDRSuper skarphedGammaFarvetemperaturTilstandeFarverumGråskala-tilstand6-akset nuance6-akset mætningLyddykeLydlosOvergearFreeSync PremiumOpdateringshastighed	VRBUltradav latensSigtekikkertSprogOSD-timeoutGennemsigtighedOSD-låsIndgangAutomatisk kildeDP-formatTildeling af genvejstABred tilstandDDC/CDHDMI sort niveauHurtig opstartOplysninger om skærmNulstil alle indstillingerAflut
Specifikationerne kan variere afhængigt af model og/eller region.

ดูคำแนะนำและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการติดตั้งจอภาพ LCD ของ Acer ฉบับย่อ

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าที่กำหนดของจอภาพตรงกับไฟบ้านในพื้นที่ของคุณ
2. ปิดเครื่องจอภาพ LCD และถอดปลั๊กไฟออกจากเต้ารับ ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายไขมันลงบนผ้า แล้วเช็ดจอภาพเบาๆ
3. ห้ามฉีดพ่นหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอหรือตัวเครื่อง LCD
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง การที่จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. อย่ากดหรือออกแรงที่จอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
8. อย่าเปิดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง งานซ่อมบำรุงทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง +60 องศาเซลเซียส การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (ในบางรุ่น)
3. ล็อกโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าส่วนรองรับล็อกเข้ากับขาตั้งแล้ว (ในบางรุ่น)
4. ติดตั้งส่วนรองรับเข้ากับขาตั้งโดยหมุนสกรูด้วยวัตถุแบน (เช่น ไขควง) หรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดสวิตช์จอภาพและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับขั้วต่อไฟที่ด้านหลังของจอภาพ
2. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

อุปกรณ์ควบคุมภายนอก

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytkettnä.Oransii merkkivalo tarkoittaavalmiustilaa/virrransästötilaa.
2	Pikanappain 1,2painiketta	Painamalla pikanappäintä voit käättäakäätjan märättemää pikanappäintoinimtoa.
3 Tulo-painike		Painamalla painiketta voit vaihtaatulohdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

ไม่สามารถรับประกันได้ว่าจะไม่เกิดการรบกวนขึ้น อย่างไรก็ตาม หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุและโทรทัศน์ (ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดเครื่องอีกครั้ง) ผู้ใช้ควรแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งดังต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศรับสัญญาณ
• ย้ายเครื่องรับและอุปกรณ์ให้ห่างกันมากขึ้น
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างวิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่นๆ ของคำสั่งต่อไปนี้: คำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

อย่ายกจอภาพโดยจับที่ฐาน เพื่อป้องกันความเสียหาย

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มตามข้อกำหนดของคำสั่ง EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์สื่อสารข้อมูล เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ต้องเป็นอุปกรณ์ที่ได้รับการรับรองตามข้อจำกัดของคลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์ที่ FCC (Federal Communications Commission) อนุญาตให้ผู้ใช้ใช้อุปกรณ์นี้เป็นโมฆะ

ข้อกำหนดการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ถูกต้อง

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B) ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานแล้วในครัวเรือนในสหภาพยุโรป

สัญลักษณ์ที่ปรากฏบนอุปกรณ์หรือบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งอุปกรณ์นี้รวมกับขยะในครัวเรือนทั่วไป ความรับผิดชอบของคุณคือการนำอุปกรณ์ที่เลิกใช้งานแล้วไปยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานแล้วไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์รีไซเคิล หรือผู้ค้าปลีกที่คุณซื้ออุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

LCD-paneleli	Ohjausjärestelmä TFT	Color LCD
	Koko 24,5"W (62 cm)
	Pikseliväli	0,283 mm (V) x 0,280 mm (P)
	Kirkkaus	400 cd/m2 (typpillinen)
	Kontrasti 100 000 000:	enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 1 ms (VRB)
	Paneelityppi In-Plane	Switching (IPS)
	H-taajuus 31 - 292 kHz
	V-taajuus 56 - 240 Hz
Näytövärit 16,7 miljoona
Pistekellotaajuus 600 MHz
Enimmästarkkuus 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus	Päällä 23 W
	Lepotila 0,5 W
	Pois 0,3 W
Tulolitäntä		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videoulosignaali		HDMI (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äinitulomalli) (valinnainen)
Näytöruudun enimmäskoko		Vaakasuora: 543,744 mmPystysuora: 302,616 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0-40 °CVarastointilampötila: -20+60 °CIlmankosteus: 20-80 %
Mitat		557,79 (L) x 419,61 (K) x 231,75 (S) mm
Paino (netto)		4,34 kg (netto)
Mekanism tiedot		Kallistus: -5°-15°Kierto: EIKorkeunden säätö: EINivelönti: EIRrotettava jalusta: Kyllä
Ulkiset ohjauslaitteet	Vailto/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMHDRSuperterävySGammaVärin lampaïsytsTilatVäriavaruusHarmaasävytila6-aksel. sävy6-aksel. satur.Aänenvoim.MykistäYlivaihdeFreeSync PremiumVirkist.taaj-num
Teknisitet saattavat vaihdella mallin ja/tai alueen mukaan.

คู่มือการใช้งานและเอกสารอื่นๆ ของผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบว่าจอภาพของคุณมีกำลังไฟฟ้าเพียงพอที่จะทำงานกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดเครื่อง LCD และถอดปลั๊กไฟ
3. ฉีดน้ำยาทำความสะอาดลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากน้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ใกล้หน้าต่าง หากจอถูกฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดูแลรักษาทุกประเภท
9. ควรเก็บจอ LCD ในห้องที่มีอุณหภูมิ -20° ถึง 60° C (-4° ถึง 140° F) หากเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวร
10. คุณต้องถอดปลั๊กจอภาพทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจอภาพไปยังพีซีชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
12. จอ LCD หรือตัวเครื่องเสียหาย

วิธีติดตั้งจอเข้ากับฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

วิธีเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอเข้ากับช่องจ่ายไฟที่ด้านหลังของจอ
2. เสียบสายไฟของคอมพิวเตอร์และจอเข้ากับเต้ารับที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Nr ELEMENTBeskrivelse
1	Strømknapp/indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/stromsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for Å aktivere brukerdefinert hurtigtastfunksjon.
3	Inngang-knapp Trykk for Å veksle mellom ingangskilder.
4	Navigasjons-/OK-knapp	Trykk for Å aktivere OSD-menyen, og bruk deretter knappen som en styretast for Å markere önsket funksjon. Trykk på den igjen for Å angi et valg.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐานจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด FCC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานอุปกรณ์นี้ ซึ่งได้รับอนุญาตจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์แสดงว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่นำอุปกรณ์ไปส่งที่จุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและนำอุปกรณ์ที่ใช้แล้วไปรีไซเคิลเมื่อถึงเวลากำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์ถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพและสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Kjoresystem TFT farge-LCD
	Storrelse 24,5"W (62 cm)
	Pikselmål 0,283 mm (H)x 0,280 mm (V)
	Lysstykke	400 cd/m2(typisk)
	Kontrast 100 000 000:1	maks. (ACM)
	Synlig vinkel 178° (H)178° (V) (CR=10)
	Responsid 1 ms (VRB)
	Paneltype IPS (In-Plane)Switching)
	H-frekvens 31 - 292 kHz
	V-frekvens 56 - 240 Hz
Visningsfarger 16,7 millionaire
Punktklokke 600 MHz
Maksimal opplønsing 1920 x 1080 ved 240 Hz
Plug & Play VESA DDCCI/DDC2B
Strømforbruk	På-modus 23 W
	Hvilemodus 0,5 W
	Av-modus	0,3 W
Inngangskobling		HDMI (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)
Signal for videoinngang		HDMI (bare modell med HDMI-inngang) (tilleggutsystr)DP (bare modell med DP-inngang) (tilleggutsystr)
Hoyttalere		2 W x 2 (bare modell med lydinngang) (tilleggutsystr)
Maksimal skjermstorrelse		Horisontalt: 543,744 mmVertikalt: 302,616 mm
Strømkilde		100-240 V, 50/60 Hz
Miljømessige hensyn		Driftstemp.: 0° til 40 °CLagringstemp.: -20° til 60 °CDrifterfektiget: 20 % til 80 %
Mål		557,79 x 419,61 x 231,75 mm (B x H x D)
Vekt (n.v.)		4,34 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +15°Dreiemeikanisme: NeiHoydejustering: NeiAkse: NeiAvtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	StrømkappHurtigtast 1Hurtigtast 2InngangMeny/Navigasjons/OK
	Funksjoner	LysstykkeKontrastBlätt lysSvart fremhevingACMHDRSuper skarphetGammaFargetemperaturModuserFargeområdeGrättonemodusFargetone ved 6-aksemetning ved 6-aksemolumDempOverstyringFreeSync PremiumOppateringsfrekvensnr.
Spesifikasjonene varierer avhengig av modell og/eller region.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ Acer LCD

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. LCD monitor ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üstüne aşındırıcı olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılması gerekir.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. หากของเหลวในจอภาพ LCD รั่วไหล หรือจอภาพถูกฝน
12. หากจอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. วางขาตั้งเข้ากับฐาน (ในรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานแนบสนิทกับขาตั้ง (ในรุ่นที่เลือก)
4. ใช้ไขควงปากแบนหรือเหรียญหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (ในรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กสายไฟของคอมพิวเตอร์
2. เชื่อมต่อสาย HDMI 2-1 (รุ่นที่มีพอร์ต HDMI เท่านั้น)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่

b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

เชื่อมต่อสาย DP 2-2 (รุ่นที่มีพอร์ต DP เท่านั้น) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Numara Üğe Açıklama
1	Güçduğmesi/göstergesi	Monitör üçar/kapatır. Mavi, acıkoldugu Gösterir. Kehribar rengi,beklemegüçtasarrufu modundaoldugu Gösterir.
2	Kisayol 1, 2duğmeleri	Kullanı tanımlı kisayol ilevini etkinlestirmek icin basın.
3	Gi	Giriç kaynak;lırasındaGPCİ yapmak icin basın.
4	Gezinme/Tamamduğmesi	OSD menüsunlulu kentinlestirmek icin basvene ardindan istenen ilevı vurgulamaküzere yönldirme tuşu olarak kullanı.Seçim girmek icin tekrar basın.

การปรับแต่งและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใด ๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

ด้วยเอกสารนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่น ๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU รวมถึงคำสั่ง 2009/125/EC ซึ่งกำหนดให้ต้องมีระบบการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันไม่ให้จอภาพเสียหาย อย่ายกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์สารสนเทศอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกันเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนกับเครื่องรับวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์คลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

การทิ้งอุปกรณ์ในประเทศสมาชิกสหภาพยุโรปสำหรับผู้ใช้ในภาคเอกชน

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ คุณควรนำอุปกรณ์ที่เลิกใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์เพื่อนำไปรีไซเคิล การทิ้งและรีไซเคิลแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้แล้ว โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD Panel	Sürülcı Sistemleri TFT Renkli LCD
	Boyut 24,5"W (62 cm)
	Piksel Araiğlı 0,283 mm (Y) x 0,280 mm (D)
	Parlaklik	400 cd/m2 (Tipik)
	Kontrast 100.000.000.1 Maks (ACM)
	Görülebilir Aci 178° (Y) 178° (D) (CR=10)
	Tepki Suresi 1 ms (VRB)
	Panel Türı In-Plane Switching
	Yatay Frekans 31 - 292 kHz
	Dikey Frekans 56 - 240 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock 600 MHz
Maksimum Çozünurlük 1920 x 1080 @ 240 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Güç Tüketimi	Açık Mod 23 W
	Uyku Modu 0,5 W
	Kapali Mod 0,3 W
Giriş Bağlayışıncı		HDMI (Sadece HDMI Girisi Model) DP (Sadece DP Girisi Model)
Giriş Video Sinyali		HDMI (Sadece HDMI Girisi Model) (Isteştebaugh) DP (Sadece DP Girisi Model) (Isteştebaugh)
Hoparlorler		2 W x 2 (Sadece Ses Girisi Model) (Isteştebaugh)
Maksimum Ekran Bütyligi		Yatay: 543,744 mm Dikey: 302,616 mm
Güç Kaynagi		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcalıoğlu: 0° - 40°C Sakiama Sıcalıoğlu: -20° - 60°C Çalıma Nem Araiğlı: %20 - %80
Boyutlar		557,79 (G) x 419,61 (Y) x 231,75 (D) mm
Ağilık (Net)		4,34 kg (net)
Mekanizma Teknik Özellikleri		Egün: -5° - +15° Dönüş: Hayır Boy ayarlamasi: Hayır Pivot: Hayır Ayril bilir ayak noktası: Evet
Harici kontROLLER	Anahtar/Dülgmeler	Güç Düşmesi Kisayol 1 Kisayol 2 Parlaklik Kontrast Mavi İlgık Siyah Güçlendir ACM HDR Super Netlik Gamma Renk Sıcalıoğlu Modlar Renk Alani Gri Tonlama Modu 6 eks. Ton 6 eks. Doygun. Ses Sevlyesi Sessiz Aşır Hiz FreeSync Premium Yenileme Higgins
Teknik özellikler, modele ve/veya bölgeye,geredehyşigkeit,gösterir.

คู่มือการใช้งานและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของท่านสามารถหาได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบว่าจอภาพมีพารามิเตอร์ทางไฟฟ้าที่สอดคล้องกับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรงเด็ดขาด
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดที่หน้าจอ LCD แรงเกินไป เพราะอาจทำให้หน้าจอเสียหายถาวรได้
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง +60°C (-4° ถึง +140°F) การเก็บจอภาพไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งอย่างแน่นหนา (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งด้วยสกรู โดยใช้ปีกนกในตัวหรือเหรียญที่เหมาะสม (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าจอภาพ คอมพิวเตอร์ และอุปกรณ์อื่นๆ ปิดเครื่องอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบว่าจอภาพ คอมพิวเตอร์ และอุปกรณ์อื่นๆ ปิดเครื่องอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizuși-1 ca tastă directională pentru a evidenția functția dorită. Apăsași-1 din nou pentru a introduce o seleție.

ข้อควรระวังด้านกฎระเบียบและความปลอดภัย

ข้อควรระวังเกี่ยวกับ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าอยู่ภายในขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดส่วนที่ 15 ของ FCC ขีดจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับหรือวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ EC

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่ง 2014/35/EU เกี่ยวกับแรงดันไฟฟ้าต่ำ และคำสั่ง RoHS 2011/65/EU และ 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันไม่ให้จอภาพเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของ Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์ได้

คำเตือน

การแก้ไขที่ไม่ได้ผ่านการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์การใช้งานผลิตภัณฑ์นี้ซึ่งรับประกันโดยคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์แสดงว่าผลิตภัณฑ์นี้ไม่สามารถทิ้งรวมกับขยะในครัวเรือนทั่วไปได้ แต่เป็นความรับผิดชอบของคุณที่จะต้องกำจัดผลิตภัณฑ์ที่เลิกใช้งานแล้วโดยนำไปส่งที่จุดรวบรวมขยะที่กำหนดไว้สำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์นั้นจะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์ที่เลิกใช้งานแล้ว โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์มา

ข้อมูลจำเพาะ

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 24,5"W (62 cm)
	Pas pixeli 0,283 mm (H) x 0,280 mm (V)
	Luminozitate	400 cd/m2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi de vizualizaré 178° (H) 178° (V) (CR=10)
	Timp de raspuns 1 ms (VRB)
	Tip panou In-Plane Switching - IPS
	Frecventahorizontal à 31 - 292 kHz
	Frecventa verticala 56 - 240 Hz
Culori affiţate 16,7 Milioane
Frecventa de ceas 600 MHz
Rezoluţie maximă 1920 x 1080 la 240 Hz
Tip plug & play VESA DDCCI/DDC2B
Putere absorbîță	Modul Pornit 23 W
	Modul Repaus	0,5 W
	Modul Oprit	0,3 W
Conector de intrare		HDMI (numai la modelul cu intrare HDMI) DP (numai la modelul cu intrare DP)
Semnal video de intrare		HDMI (numai la modelul cu intrare HDMI) (optional) DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orontală: 543,744 mm Verticală: 302,616 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de fonctionare: 0 ° - 40 °C Temp. de deposizare: -20 ° - 60 °C Umiditate in timpul functițuri: 20% - 80%
Dimensiuni		557,79 (l) x 419,61 (h) x 231,75 (a) mm
Masa (netă)		4,34 kg (net)
Specificații privind mecanismul		Încinarre: -5° - +15° Rotire: Nu Reglarea inâljmii: Nu Pivotare: Nu Suport cu picor detașabil: Da
Comenzi externe	Comutator/buloane	Buton de alimentare Tasta rapidă 1 Tasta rapidă 2 Luminozitate Contrast Lumină albastră Amplificare negru ACM HDR Claritate superioară Gamă Temperatură culoare Moduri Paleta de culori Mod Tonuri de gri Nuțe pe 6 axe Saturație pe 6 axe Volum Fâră sunet Over Drive FreeSync Premium Frecventa reïmprospăture	Intrare Meniu/Navi/OK VRB Latentă extrem de redusă Punct ochire Limbă Expirare OSD Transparentă Blocare OSD Intrare Sursă automată Format DP Attribuire tastă rapidă Mod lat DDC/CI Nivel de negru HDMI Modul Pornire rapidă Informati monitor Resetare toaste setările leșire
Specifications variază în functie de model și/sau de regiune.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการตั้งค่าด่วนสำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำเหล่านี้อย่างละเอียดและเก็บไว้เพื่อใช้อ้างอิงในภายหลัง

1. การทำความสะอาดจอภาพ LCD: โปรดทราบว่าจอภาพของคุณออกแบบมาสำหรับการใช้งานกับกระแสไฟฟ้าสลับในบ้านของคุณ
2. ถอดปลั๊กจอภาพ LCD และดึงสายไฟออกจากขั้วต่อ
3. ฉีดพ่นน้ำยาทำความสะอาดที่ไม่ผสมตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดน้ำยาลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การวางจอภาพไว้กลางแดด ฝน หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงเกินไป การกดที่แรงเกินไปอาจทำให้จอแสดงผลเสียหายได้
7. ห้ามถอดสายเคเบิลและพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรดำเนินการซ่อมบำรุงตามกำหนด
8. เก็บจอ LCD ในอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้จอเสียหายได้
9. โปรดติดต่อศูนย์บริการที่ได้รับอนุญาตทันที หากเกิดปัญหาต่อไปนี้กับจอภาพของคุณ:

สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีรอยแตกบนหน้าจอ LCD หรือตัวเครื่องจอภาพเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง 2. ขันเสาเข้ากับฐาน (สำหรับรุ่นที่เลือก)
2. หมุนตามเข็มนาฬิกาเพื่อล็อกเสา ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับเสาแล้ว (สำหรับรุ่นที่เลือก)
3. ยึดฐานเข้ากับเสาโดยหมุนสกรูด้วยไขควงหรือเหรียญ (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและคอมพิวเตอร์ก่อนเชื่อมต่อสายสัญญาณ 2. 2-1 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ต HDMI ของจอภาพ และปลายอีกด้านเข้ากับพอร์ต HDMI ของคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (สำหรับรุ่นที่มีช่อง DP) (ทางเลือก)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายสัญญาณของจอภาพเข้ากับพอร์ตสัญญาณที่ด้านหลังของจอภาพ 4. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่ใกล้เคียง

Homep Enement Onsucanhe
1	Бутон за Зхранвае/ Индikatotр	Изк nullува/ВК nullува монитора. Сильото пока3ba, чь мониторыт e ВК nullуech. ОразожевоTo oЗнчава ржим Ha �отовност/пес themselves Ha eнергия.
2	Бырз клавиш 1, 2城乡居民	Нат SCHETe 3a посвиране Ha Функцията с постwoMuHOn OT постwoTeЯ 6ырз Клавиш.
3	Бутон за вхов	Нат SCHETe 3a посвиране Ha Източницte Ha вхов.
4	Бутон Navi (Hавигаця)/OK	Нат SCHETe 3a посвиране Ha OSD MeHIOTo, Спед Това Г ИЗПОЛЗВай Te КАТо 6ытон 3a Навигиранe, за за маркирate ЛенинаТа Функция.Нат SCHETe ro OTHOBо 3a Быveжданe Ha ИЗбор.

ข้อกำหนดด้านความปลอดภัย

ประกาศจากคณะกรรมการกำกับดูแลการสื่อสารกลาง (FCC)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่สมเหตุสมผลต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้รับการติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อุปกรณ์นี้ หากมีการรบกวนเกิดขึ้นโดยเฉพาะ สถานการณ์อาจเกิดขึ้นได้ หากอุปกรณ์รับสัญญาณรบกวนจากโทรทัศน์ การติดตั้งอาจทำได้โดยการเปิด-ปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการต่อไปนี้อย่างน้อยหนึ่งข้อ:

• การเปลี่ยนตำแหน่งของเสาอากาศบนตัวรับสัญญาณ
• การเชื่อมต่ออุปกรณ์กับหน้าสัมผัสในวงจร ซึ่งแตกต่างจากกรณีที่เชื่อมต่อเครื่องรับสัญญาณ โปรดปรึกษาผู้จัดจำหน่ายอุปกรณ์โทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและบทบัญญัติที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

เมื่อทำความสะอาดจอภาพ อย่ายกขึ้นจากฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์อื่นที่เข้ากันได้ต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

โปรดทราบว่าผู้ผลิตอาจนำการเปลี่ยนแปลงมาสู่ผลิตภัณฑ์โดยไม่ต้องแจ้งให้ทราบล่วงหน้า เพื่อปรับปรุงผลิตภัณฑ์ตามที่ระบุไว้ในคู่มือการใช้งานสำหรับผลิตภัณฑ์นี้

การทำงานตามเงื่อนไข

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎของ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ต้องการ

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรถูกกำจัดร่วมกับขยะทั่วไปอื่นๆ แต่คุณควรกำจัดอุปกรณ์ที่ใช้แล้วของคุณโดยการส่งมอบให้กับจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การกำจัดและรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณอย่างถูกต้อง ณ เวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าการรีไซเคิลจะปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณ โปรดติดต่อหน่วยงานท้องถิ่นของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD panen	Улравлива сисема TFTцетен LCD диспени
	Размер 24,5"W (62 cm)
	Сълka на пькSELITE 0,283 MM (X) x 0,280 MM (B)
	Ярков	400 cd/m2 (телочиа)
	Кончарх.T10000000:1 маск. (ACM)
	Тъл на вождаме 178° (X) 178° (B) (CR=10)
	Верeme за рекця 1 ms (VRB)
	Тил на палма	In-Plane Switching (Завлгане на кристалente веда равлиа)
	Хориотална честоа	31 - 292 kHz
	Веримална честоа	56 - 240 Hz
Цев trade на диспени		16,7 мел�ноа
Dot Clock (Чеб耗费 на сканиранe)		600 MHz
Мakсимална рezолюциа		1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Консуальna на сеньгий	Вълочен реким 23 W
	Реким на пождом 0,5 W
	Иълочen реким 0,3 W
Вховен koн ekтор		HDMI (само за морей с в��.d HDMI) DP (само за морей с в��.d DP)
Вховен в徕ец сеньгий		HDMI (само за морей с в��.d HDMI) (осяя) DP (само за морей с в��.d DP) (осяя)
Говорiteлens 2 W x 2 (само за морей с audио в��.) (ог... иua)
Мakсимален размер на чеганa		Хориотален: 543,744 MM Веримален: 302,616 MM
Източник на зхсанвache 100 - 240 V, 50/60 Hz
Ехологини събражени		РавOTа TempepaType: 0° до 40°C TemperapType на съхсанения: -20° до 60°C РавOTа влажноct: 20% до 80%
Размери 557,79 (ш) x 419,61 (Б) x 231,75 (Д) MM
Тergо (N.W.)		4,34 кг (нето)
Спесифikаши на мөханизma		Нakлален: -5° до +15° Върени: He Коригирален на в��очината: He Ос: He Стода c поалхны крач: Дa
Външни бухони за урразалени	Къч/бухи	Бухон на зхсанвacheу Бър Клави 1 Бър Клави 2
	Фънши	Ярков Кoнчрast Blue Light Поссалва на чернite oblaостn ACM HDR Сунер остロta TemperapType на чета Гама Реким Lьетово постранстvo Реким Ньа на сibOTO 6umba Hаситеност в 6umba Сида на зыka Изкочане на зыka Ус相关信息	VBR Ултунска патenthocst Точka на п��целвае Езik В Premе на Изчakвае на OSD П探测ноct Зakлоча на чеганно对接но Вхodен сеньhan Агоматнон И... TOUHIN DP Формат Надачение наSBрдз К... Реким "Широк онлайн" DDC/CI HDMI Ньо на черно Реким на SBрдз насточа И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И...... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... И.... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ... I ...
Спесифikашие ce ралочават в зависмост от м做完лел и... и... р... иua.

เปิดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ของคุณได้ที่เว็บไซต์อย่างเป็นทางการของ Acer

คู่มือการตั้งค่าจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านความปลอดภัยต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD ตรวจสอบให้แน่ใจว่าข้อกำหนดด้านแหล่งจ่ายไฟของจอภาพตรงกับข้อกำหนดของระบบไฟฟ้าในสถานที่ใช้งาน
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออกจากเต้ารับ ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายอินทรีย์ลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
3. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนจอภาพ LCD หรือตัวเครื่อง Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
8. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 °C ถึง 60 °C (-4°F ถึง 140 °F) หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้ จอภาพอาจเสียหายถาวร
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
10. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์เสียหาย
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเหรียญหรือเครื่องมือที่เหมาะสมซึ่งมีอยู่ในชุด (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตอินพุตที่ด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตเอาต์พุตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
2. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedal asuvasse pistikupessa.

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indiakaator sinine. Kui monitor on puhke-/säästurežiimis, on indiokaator kollane.
2	Kirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.

4 Navi/OK nupp

Vajutage, et OSD menuük aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsioni esiletostmiseks. Vajutage seda uesti valiku sisetamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katse tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMC direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlikke aineid käsitleva direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

คำเตือน! สายเคเบิลที่มีฉนวนป้องกัน

เพื่อให้เป็นไปตามข้อกำหนด EMC การเชื่อมต่อทั้งหมดระหว่างอุปกรณ์ดิจิทัลต้องใช้สายเคเบิลที่มีฉนวนป้องกัน

คำเตือน! อุปกรณ์ภายนอก

สามารถเชื่อมต่ออุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดคลาส B เท่านั้น การใช้อุปกรณ์ภายนอกที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง!

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับความเห็นชอบจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับอนุญาตจาก FCC เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับส่วนที่ 15 ของข้อบังคับ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

คำเตือน! ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้สอดคล้องกับมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ คุณควรนำไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนดเพื่อนำไปรีไซเคิล การแยกขยะและรีไซเคิลอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิลผลิตภัณฑ์นี้ โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

LCD-panel	Töppohimöte VärvilineFT LCD
	Suurus 24,5"W (62 cm)
	Pikslä mööttmed 0,283 mm (H) × 0,280 mm (V)
	Heledus	400 cd/m2(tüüpiline)
	Kontrastus Max 10000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg 1 ms (VRB)s
	Paneeli tüüp IPS
	H-sagedus	31 - 292 kHz
	V-sagedus	56 - 240 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		600 MHz
Maksimaalne lahutusvõime		1920 x 1080 @ 240 Hz
Isehääalestumine VESA DDCCI/DDC2B
Toitevöimsus	Sisselūlittatuna 23 W
	Puñkerežiimis 0,5 W
	Väljalūlittatuna 0,3 W
Sisendpistik		HDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel)
Video sisendsignaal		HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline)
Kōlarid 2 W × 2 (ainult helisisendiga mudelitel) (valikuline)
Ekraani maksimaalsed mööttmed		Horisontaalne: 543,744 mmVertikaalne: 302,616 mm
Toiteallikas 100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSällitistemperatuur: -20 °C kuni 60 °CÖhunliskus tõkeskkonnas: 20% kuni 80%
Mööttmed 557,79 (L) × 419,61 (K) × 231,75 (S) mm
Mass (netomass) 4,34 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +15°Pöördenurk: eiKörguse reguleerämisvahemik: eiPöördepunkt: eiLahlvöetav jalg: jah
Füüssilised nupud	Lültid/nupud	ToitenuppKirklahev 1Kirklahev 2
	Funktsionid	HeledusKontrastsusSistine tuliMusta vöimendusACMHDRUlliteravusGammaVärvtemperatuurRežimidVärvinuumHallskaala režim6-teljeline toon6-teljeline kūllastusHellitugevusVaigistaUlkiirendusFreeSync PremiumVäskendamissagedus
Tehnilised andmed erinevad mudeliti ja/vöi piirkonnahti.

คำแนะนำผลิตภัณฑ์ Acer และเอกสารอื่นๆ สามารถพบได้บนเว็บไซต์สนับสนุนลูกค้าอย่างเป็นทางการของ Acer

คู่มือฉบับย่อสำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่ากำลังไฟที่กำหนดของจอภาพของคุณตรงกับกำลังไฟ AC ที่จ่ายในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้านุ่ม แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากน้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากฝน ความชื้น หรือแสงแดดตกกระทบจอภาพ อาจทำให้จอภาพเสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายอย่างถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง งานด้านเทคนิคทุกประเภทควรดำเนินการโดยช่างผู้ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20-60°C (-4-140°F) การไม่ปฏิบัติตามอุณหภูมิที่กำหนดอาจทำให้จอเสียหายอย่างถาวร
10. ให้ถอดปลั๊กจอภาพออกจากเต้ารับไฟฟ้าทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งตามที่ระบุไว้ด้านล่าง
11. สายเชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งจอภาพเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับไฟฟ้า
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Nr. Elementas Aprăšymas
1	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtą maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jjungti naudotojo nustatyț sparčiojo klavišo funkcjja.
3	Jvesties mygtukas	Paspauskite, kad perjungtumete jvesties saltinius.
4	Navigacjos mygtukas / mygtukas „Gerai"	Paspauskite, norédami jjungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažyméti norimaj funkcjja. Paspauskite dar karta, norédami jvesti pasirinkima.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka CAN ICES-003(B)/NMB-003(B).

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

สัญลักษณ์นี้บนตัวผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลอย่างปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะทางเทคนิค

LCD ploksté	Valdymo systemd TFT spalvinis LCD
	Dydis 24,5"W (62 cm)
	Vaizdo tašku dydis 0,28 mm (H) x 0,283 mm (V)
	Ryškumas	400 cd/m2 (jprastas)
	Kontrastas 100000000:	maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmè 1 ms (VRB)
	Plokstës lipas „In-Plane“ Switching"
	Horizontalus dažnis 3°-292 kHz
	Vertikalus dažnis 56-240 Hz
Ekrano spalvos 16,7 miljonü
Tašku dažnis 600 MHz
Didžiausia skiriamoji geba 1920 x 1080 esant 240 Hz
Funkcjja „Plug & Play“ VESA DDCCI/DDC2B
Energios sānaudos	Ijungimo režimu 23 W
	Miego režimu	0,5 W
	Išjungimo režimu	0,3 W
Jvesties jungtis		HDMI (tik HDMI jvesties modelje)DP (tik DP jvesties modelis)
Vaizdo jvesties signalas		HDMI (tik HDMI jvesties modelje) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
Didžiausias ekrano dydis		Horizontalaiia: 543,744 mmVerticalaiia: 302,616 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 0-40°Caukojimo temperatūr: -20-60°Cnaudojimo drègmè: 20-80 %
Matmenys		557,79 (P) x 419,61 (A) x 231,75 (G) mm
Svoris (grynasis)		4,34 kg (grynasis)
Mechanizmù techniniali duomenys		Pakreipimas: -5°-+15°Pasukimas: neraAukšćio regullavimas: neraSukimosi ašis: neraAttabinamas kojos stovas: taip
Išorinai valdikliai	Jungikliai / mygtukai	Maitinimo mygtukasSpartusis klavišas 1Spartusis klavišas 2
	Funkcjos	RyškumasKontrastasMélyna šviësaJuodos spavos akcentavimasACMHDRypatingas ryškumasGamaSpalviné temperatūrRežimalSpalvu spektrasPilkumo tonu režimas6 ašiu atspalvis6 ašiu grynisGarsumasNutildytiGreitinimasFreeSync PremiumAtnaujinimo dažnis
Specifikacijos priklauso nuo modelio ir (arba) regiono.

คู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD โปรดตรวจสอบว่าแรงดันไฟฟ้าของจอภาพเหมาะสมกับแหล่งจ่ายไฟในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนกรอบ แล้วเช็ดหน้าจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอหรือตัวเครื่อง LCD
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง อย่าให้จอภาพถูกฝน ความชื้น หรือแสงแดด เพราะอาจทำให้จอภาพเสียหายอย่างรุนแรงได้
6. อย่ากดที่หน้าจอ LCD แรงๆ แรงที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวรได้
7. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมชิ้นส่วนเหล่านี้ด้วยตนเอง การบำรุงรักษาควรดำเนินการโดยเจ้าหน้าที่ฝ่ายสนับสนุนด้านเทคนิคที่ได้รับอนุญาตเท่านั้น
8. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพไว้ในอุณหภูมิที่เกินกว่าขีดจำกัดเหล่านี้ จอภาพอาจเสียหายถาวรได้
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งดังต่อไปนี้ ให้ถอดจอภาพออกทันทีและโทรหาเจ้าหน้าที่ฝ่ายสนับสนุนด้านเทคนิคที่ได้รับอนุญาต:
10. สายสัญญาณของจอภาพขาดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
11. จอภาพ LCD หรือฝาครอบเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ในการติดตั้งฐานเข้ากับขาตั้ง ให้ขันสกรูโดยใช้แถบที่เตรียมไว้หรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตสายไฟที่อยู่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

Nr.	Vienums Apraksts
1	Ieslëgšanas/izslegšanas poga/indikators	Ieslëdz/izsleddz monitoru. Zils indikatorsnorăda par ieslëgtu pozīciju. Dzeltenindikators norăda par gaidstāves/energijastaupišanas režīmu.
2	1. un 2. karstaistaustiņš	Nospiediet, laiaktivizētu lietotāja definēto karstā taustiņa funkciju.
3	levades poga Nospiediet, lai pārslëgtu ievades avotus.
4	Naviëgšanas/OK (Labi) poga	Nospiediet, laiaktivizētu OSD izvēlni, un pēc tam izmantojiet kā norādīšanas taustiū, laiezīmētu vēlamo funkciju. Kad tas ir paveikts,nospiediet vēlreiz šo pogu, lai veiktu atlasi.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับวงจรไฟฟ้าอื่นที่ไม่ใช่วงจรเดียวกับเครื่องรับสัญญาณ หากต้องการความช่วยเหลือ โปรดติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นทั้งหมดและข้อกำหนดอื่นๆ ที่เกี่ยวข้องที่ระบุใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ประหยัดพลังงาน

ประกาศ

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ประกาศ: สายเคเบิลที่มีการป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีการป้องกันเพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับผลิตภัณฑ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือแก้ไขใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ แม้ว่าการรบกวนนั้นอาจทำให้เกิดการทำงานที่ไม่พึงประสงค์ก็ตาม

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วสำหรับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือน หน้าที่ของคุณคือนำอุปกรณ์ที่ใช้แล้วไปส่งยังจุดรวบรวมขยะเฉพาะสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วอย่างถูกต้องช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD panelis	Vadoša sistema TFT krasu LCD
	Lielums 24,5"W (62 cm)
	Pikselj 0,283 x 0,280 mm (augstums x platums)
	Spilgtums	400 cd/m2(parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata lenkis 178° (H) 178° (V) (CR=10)
	Reagëšanas laiks 1 ms (VRB)
	Panela tips In-Plane pärësëgšana (IPS)
	H-frekvence	31 - 292 kHz
	V-frekvence	56 - 240 Hz
Displeja krãas 16,7 milj.
Punktu pulkstenis		600 MHz
Maksimãlã izëkirtspëja		1920 x 1080 pie 240 Hz
Plug & Play VESA DDCCI/DDC2B
Enerëjias patēriñs	lesëgëtã reëzimã 23 W
	Miega reëzimã 0,5 W
	Izëgëtã reëzimã 0,3 W
Ieejas savienotãjs		HDMI (tikai modeliem ar HDMI ieeju)DP (tikai modeliem ar DP ieeju)
Ieejas videosignãs		HDMI (tikai modeliem ar HDMI ieeju) (izvëles)DP (tikai modeliem ar DP ieeju) (izvëles)
Skañrūni 2 W x 2 (tikai modeliem ar audio ieeju) (izvëes)
Maksimãlais ekrāna lielums		Horizontãïl: 543,744 mmVertikãïl: 302,616 mm
Enerëjias avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūrã: 0-40 °CGlabãsanas temperatūrã: -20-60 °CDarbības mitrums: 20-80%
Izmëri 557,79 x 419,61 x 231,75 mm (platums x augstums x dzijums)
Svars (N. W.)		4,34 kg (neto)
Mehänisma specifikëcijas		Sasvērsana: -5°-+15°Pagrieësana: NavAugstuma regulësana: NavSasvērsana: NavAtvienojama pamatne: Ir
Ärejãs vadiklas	Slëdži/pogas	lesëgësana poga1. karstais taustinës2. karstais taustinës
	Funkcjias	SpilgtumsKontrastsZilis indikatorsMelnã uzlaboësanaACMDHRIzçis asumsGammaKrâsu temperatūrarezimiKrašu atstarpePelëktonu reëzimssasu nokrësa6 asu piesätinäjumsSkalumsKlusumsPaëtrinäjumsFreeSync PremiumAtsvaidziniet ränditëja numuru	VRBUltra zema latentunmsMërka punktsValodaEkrāna izvëlines taimautsCaurspidigumsOSD bloësanalevadeAutomatischavota noteikësanaDP formàslKarstä tausteina uzdevumsPlatais reëzimsDDC/CIHDMI melnã limenisÅtrå sãkuma reëzimsDispleja informacijaAtiestatit visus iestatijumusIziet
Specifikëcijas atëskiras atkaribã no modele un / vai modele.

ดูคู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. การทำความสะอาดจอ LCD: ตรวจสอบว่าแรงดันไฟฟ้าที่กำหนดของจอภาพตรงกับแรงดันไฟฟ้าของระบบจำหน่ายไฟฟ้าในพื้นที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายบนผ้า แล้วเช็ดจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนพื้นผิวจอ LCD หรือตัวเครื่อง
5. Acer ไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพต้องเจอฝน ความชื้น หรือแสงแดด อาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบออก และห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 °C ถึง 60 °C (-4 °F ถึง 140 °F) การเก็บจอภาพ LCD ไว้ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้อุปกรณ์เสียหายถาวร
10. หากเกิดเหตุการณ์ใดๆ ต่อไปนี้ ให้ปิดจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย จอภาพ LCD เปียกน้ำหรือถูกฝน
12. มีรอยเสียหายบนจอภาพ LCD หรือตัวเครื่อง

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากกล่อง
2. ยึดฐานเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. หมุนฐานไปทางขวาเพื่อยึดให้แน่น ตรวจสอบว่าฐานยึดติดกับขาตั้งอย่างถูกต้อง (สำหรับบางรุ่น)
4. เพื่อให้ฐานยึดติดกับขาตั้งได้ดี ให้ใช้เครื่องมือแบนหรือเหรียญที่มีขนาดเหมาะสมขันสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพและคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ปิดจอภาพและคอมพิวเตอร์ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตที่ด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตที่คอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ปิดจอภาพและคอมพิวเตอร์ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของจอภาพและคอมพิวเตอร์เข้ากับแหล่งจ่ายไฟ

การควบคุมภายนอก

Br. Stavka Opis
1	Gumb/indikator napajanja	Uključuje i isključuje monitor. Ako svijetli plavo, monitor je uključen. Ako svijetli narançasto, monitor je u stanju mirovanja ili štednje energije.
2	Tipke prečaca 1, 2	Pritisnite za aktivaciju funkcjie tipke prečaca koju je definirao korisnik.
3	Gumb za izbor ulaza	Pritisnite za prebacivanje izmerodu izvora ulaznog signala.
4	Gumb za navigaciju / U redu	Pritisnite za aktivaciju zaslonskog izbornika, a zatim ga koristite kao tipke sa strelicama kako biste označili Željenu funkcju. Ponomovo pritsnite gumb kako biste otvorili odabranu stavku.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

อุปกรณ์นี้ผ่านการทดสอบและพบว่าอยู่ภายใต้ขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามกฎในส่วนที่ 15 ของคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC) ขีดจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนเมื่อใช้งานในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นวิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในสถานที่ติดตั้งใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งคุณสามารถยืนยันได้โดยการปิดและเปิดเครื่องอีกครั้ง เราขอแนะนำให้คุณลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งหรือหลายวิธีดังต่อไปนี้:

• หมุนเสาอากาศไปในทิศทางอื่นหรือย้ายตำแหน่ง
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์และเครื่องรับเข้ากับแหล่งจ่ายไฟที่แตกต่างกัน
• ขอความช่วยเหลือจากผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่ได้รับอนุญาต

คำประกาศความสอดคล้องกับเครื่องหมาย CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU เกี่ยวกับแรงดันไฟฟ้าต่ำ และคำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ประกาศ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

ประกาศ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มและเป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ประกาศ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุตหรือเอาต์พุต เทอร์มินัล เครื่องพิมพ์) ที่ได้รับการรับรองความสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์คลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองดังกล่าวอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

เนื่องจากการเปลี่ยนแปลงหรือดัดแปลงที่ไม่ได้ระบุไว้อย่างชัดเจนและได้รับอนุมัติจากผู้ผลิต ผู้ใช้จึงมีสิทธิ์ใช้งานอุปกรณ์นี้ได้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การทำงานของอุปกรณ์อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่ถูกต้อง

ประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียของผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ แต่คุณมีหน้าที่นำอุปกรณ์เสียไปทิ้งที่จุดรวบรวมขยะอิเล็กทรอนิกส์และไฟฟ้าที่กำหนดไว้โดยเฉพาะ การแยกเก็บอุปกรณ์เสียและการรีไซเคิลในภายหลังช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าจะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ploča	Pogonski sustav TFT LCD zaslon u boji
	Veličina 24,5"W (62 cm)
	Razmak piksela 0,283 mm (H) x 0,280 mm (V)
	Svjetlina	400 cd/m2 (tipićno)
	Krontrast 100.000.000:1 maksimalno (ACM)
	Vidljivi kut 178° (V) 178° (S) (CR=10)
	Vrijeme odživa 1 ms (VRB)
	Vrsta ploče IPS (In-Plane Switching)
	H-frekvencija	31 - 292 kHz
	V-frekvencija	56 - 240 Hz
Boje zaslona		16,7 miljuna
Frekvencija točke		600 MHz
Maksimalna rezolucija		1920 x 1080 pri 240 Hz
TrenutnoPokretanje VESA DDCCI/DDC2B
Potrošnja struje	Kada je urežaj uključen 23 W
	Način mirovanja 0,5 W
	Kada je urežaj isklučen 0,3 W
Ulazni priljićak		HDMI (samo na modelima s HDMI ulazom)DP (samo na modelima s DP ulazom)
Ulazni videosignal		HDMI (samo na modelima s HDMI ulazom) (Opcionalno)DP (samo na modelima s DP ulazom) (Opcionalno)
Zvučnici 2 W x 2 (samo za modele s audioulazom) (opcionalno)
Maksimalna velicina zaslona		Vodoravno: 543,744 mmOkomito: 302,616 mm
Izvor napajanja 100 - 240 V, 50/60 Hz
Uvjeti okruženja		Radni uvjeti - temperatura: 0 °C do 40 °CSkladišna temperatura: -20 °C do 60 °Cradi niuyetl - vlažnost: 20 % do 80 %
Dimenzije 557,79 (Ś) x 419,61 (V) x 231,75 (D) mm
Težina (neto težina)		4,34 kg (neto)
Specifikacije mehanizma		Nagib: -5 ° do +15 °Zakretanje: NeVisina prilagožavanja: NeOkretanje: NeOdvojivi podložni stalak: Da
Vanjske kontrole	Prekidaš/gumbi	Gumb napajanjaTipka prečaca 1Tipka prečaca 2Ulaz Izbornik/Navigaciju/U reduu
	Funkcjë	SvjetlinaKontrastPlavo svjetloPojačanje crneACMHDRIzrazita ostrinaGamaTemperatura bojeNačini radaProstor bojeCrno-bijel niacin radaNijanse u 6-osiZasićenost u 6-osiGlasnoćaUtišajPojačani pogonFreeSync PremiumBržina osvježavanja slike
Specifikacione se mogu razlikovati ovisno o modelu i/ii regiji.

สำหรับคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณ โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำพื้นฐานสำหรับการใช้จอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีคุณสมบัติทางไฟฟ้าที่เหมาะสมสำหรับการใช้กับแหล่งจ่ายไฟที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ติดไฟลงบนผ้า และเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากโดนฝน ความชื้น หรือแสงแดด อาจทำให้จอภาพเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมจอภาพด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างผู้ได้รับอนุญาต
10. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอภาพที่อุณหภูมินอกช่วงนี้ อาจทำให้จอภาพเสียหายถาวร
11. ในกรณีที่อธิบายไว้ด้านล่าง ให้ถอดปลั๊กจอภาพทันทีและโทรเรียกช่างผู้ได้รับอนุญาต:
12. สายเคเบิลสำหรับเชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งฐานจอภาพเข้ากับขาตั้ง (ในบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนกระทั่งล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (ในบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยขันสกรูด้วยแถบแบนหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Št. Element Opis
1	Gumb/indicator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu pripravljenosti/ varčevanja z energijo.
2	Bližnjični tipki 1 in 2	Pritisnite za aktivacijo funkcjije bližnjične tipke, ki je dolovi uporabnik.
3	Vhodni gumb Pritisnite za preklop vchodnih virov.
4	Gumb za krmarjenje/V redu	Pritisnite ga za aktivacijo menija prikaza nazaslonu, nato pa ga uporabite kot smerne tipke, da označiteŽeleno funkcjio. Izbiro vnesete tak, da ga pritsnete še enkrat.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศขององค์กร FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อป้องกันการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากติดตั้งและใช้งานไม่เป็นไปตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในเงื่อนไขการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีการต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าคนละวงจรกับเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ จะต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

คำเตือน: อุปกรณ์ภายนอก

คุณสามารถเชื่อมต่อเฉพาะอุปกรณ์ภายนอก (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ และอื่น ๆ) ที่เป็นไปตามข้อจำกัดของคลาส B การใช้อุปกรณ์ภายนอกที่ไม่เป็นไปตามเงื่อนไขเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานผลิตภัณฑ์ที่ได้รับจาก Federal Communications Commission

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การใช้งานได้รับอนุญาตภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียของผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์เสียโดยนำไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เสีย การแยกทิ้งและการรีไซเคิลอุปกรณ์เสียเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาล บริษัทเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Zaslon LCD	Upravlajni system Barvični TFT LCD
	Velikost 24,5"W (62 cm)
	Razdalja med pikami 0,283 mm (V) x 0,280 mm (N)
	Svetlost	400 cd/m2 (občajno)
	Kostrast Največ 100000000:1 (ACM)
	Vidni kot 178° (vodoravno) 178° (navpično) (CR=10)
	Odzivni Čas 1 ms (VRB)
	Vrsta zaslona Preklapljanje v ravnini (IPS)
	Navpična frekvenca 31	292 kHz
	Navpična frekvenca 56	240 Hz
Prikazane barve		16,7 milijona
Frekvenca silkovnih pik 600 MHz
Največja ločljivost 1920 x 1080 pri 240 Hz
Plug & Play VESA DDCCI/DDC2B
Poraba energije	Vklopljen 23 W
	Način mirovanja 0,5 W
	Izklopljen 0,3 W
Vhodni príkljūčki		HDMI (samo model z vchodom HDMI) DP (samo model z vchodom DP)
Vhodni videosignal		HDMI (samo model z vchodom HDMI) (izbirno) DP (samo model z vchodom DP) (izbirno)
Zvočnika		2 W x 2 (samo za model z zvočnim vchodom) (izbirno)
Največja velikost zaslona		Vodoravna: 543,744 mm Navpična: 302,616 mm
Vir napajanja		od 100 do 240 V, 50/60 Hz
Okolski pogoji		Delovna temperatura: od 0 do 40 °CTemperatura za shranjevanje: od -20 do 60 °CDelovna vlžnost: od 20 do 80 %
Mere		557,79 (Ś) x 419,61 (V) x 231,75 (B) mm
Teža (neto) 4,34 kg (neto)
Specifikacije mehanizma		Nagib: od -5 do +15°Sukanje: NeNastavitev višine: NeVrtenje: NeSnemljivo podnožje: Da
Zunanji kontrolniki	Stikalo/tipke	Gumb za vklop/izklopBližnjčna tipka 1Bližnjčna tipka 2VvhodMeni/krmarjenje/V redum
	Funkcjije	SvetlostKontrastKostrastModra lučkaPodarjena Žrna ACMHDRIzjemna ostrinaGamaBarvna temperaturaNačiniBarvni prostorSivinski načinOdtenek po 6 osehNasičenje po 6 osehGlasnostUtišajPrekomeren pogoFreeSync PremiumHitrost osveževanja
Specifications vary depending on model and/or region.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานอย่างย่อ (QSG) ของจอภาพ LCD Acer

2. ขั้วต่อ HDMI (อินพุต)

1. 1 2.2-1 aHDMI (HDMI)

a. a b. เชื่อมต่อสาย HDMI เข้ากับพอร์ต HDMI

2-2 1a#nD P (wauuuaDP)

a. a b. เชื่อมต่อสาย DP เข้ากับพอร์ต DP

3. เชื่อมต่อสายไฟเข้ากับเครื่อง 4. เปิดเครื่อง

nnaaannnnn

wnu#nau	wnu#nau	wnu#nau
1	wnu#nau-wnu#nau/ wnu#nauanu	wnu/wnu#nauanu # n#u#nauynu#nau wnu#nau # n#u#nauynu#nau # u#nau wnu#nau # u#nauynu
2	wnu	wnu#nau #wnu#nau # u#nau wnu#nau # u#nauynu
3	wnu#nau	wnu#nau #wnu#nau # u#nau
4	wnu/#nau	wnu#nau #wnu#nau OSD u#nau wnu#nau # u#nauynu # u#nau

FCC

ข้อความซ้ำ

• 150

CE

Acer Inc., 2014/30/EU, Low Voltage Directive 2014/35/EU and RoHS Directive 2011/65/EU and Directive 2009/125/EC

2

2019: 777

a: a

Waaanrnnnnaa (aunnnnnae /anaen nnae nnne aannnnae ane aannnnae Class B wnuu

y

Jauunna

aunnunnnnna Part 15 aonn FCC

2a:

Junnsen Class B uuuuCANICES-003(B)/NMB-003(B)

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

LED	TFTLCD
	24.5"W (62 mm)
	2833 mm. (mm) x 0.280 mm. (mm)
	400 cd/m	2 (хул) (хул)
	100000000:1 (ACM)
	178° (хул) 178° (хул) (CR=10)
	1ms (VRB)
	In-Plane Switching
	31 - 292 kHz
	V-Frequency 56 - 240 Hz
Dot Clock 600 MHz		16.7 a"
Plug & Play VESA DDCCI/DDC2B
n'thickness	Ttntnnt	23W
	Ttntnnt	0.5W
	Ttntnnt	0.3W
snoe	HDMI (Lewy-Tukey-HDMI) DP (Lewy-Tukey-DP)
snoe	HDMI (Lewy-Tukey-HDMI) DP (Lewy-Tukey-DP)
snoe	2W x 2 (Lewy-Tukey-SOLO) DP (Lewy-Tukey-DP)
snoe	543.744 mm. tntnlo: 302.616 mm.
snoe	100-240V, 50/60 Hz
snoe	0° to 40°C 0° to 60°C -20° to 60°C 0° to 80%
snoe	557.79 (mm) x 419.61 (mm) x 231.75 (mm)
snoe	4.34 nn. (mm)
snoe	-5° to +15° 0° to 15° 0° to 25° 0° to 50° 0° to 75° 0° to 100° 0° to 150° 0° to 200° 0° to 250° 0° to 300° 0° to 350° 0° to 400° 0° to 450° 0° to 500° 0° to 550° 0° to 600° 0° to 650° 0° to 700° 0° to 750° Free Sync Premium snoe	un/Un un/Un/Un/Un un/Un/Un/Un un/Un/Un/Un un/Un/Un/Un un/Un/Un/Un un/Un/Un/Un un/Un/Un/Un un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/ Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Free Sync Premium snoe
snoe	4.34 nn. (mm)
snoe	-5° to +15° 0° to 15° 0° to 25° 0° to 50° 0° to 75° 0° to 100° 0° to 150° 0° to 200° 0° to 250°C 0° to 300°C 0° to 350°C 0° to 400°C 0° to 450°C 0° to 500°C 0° to 550°C 0° to 600°C 0° to 650°C 0° to 700°C 0° to 750°C 0° to 800°C 0° to 850°C 0° to 900°C 0° to 950°C 0° to 1000°C Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/ Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/ Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Und/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Un Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Un Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Un Un/ Un/Un/Un Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/ Un/Un/Um Un/Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un/ Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un Un

คู่มือเริ่มต้นใช้งานจอภาพ LCD Acer อย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าข้อกำหนดทางไฟฟ้าของจอภาพตรงกับแหล่งจ่ายไฟกระแสสลับในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีส่วนผสมของตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
5. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง การโดนฝน ความชื้น และแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. อย่ากดที่จอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
8. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
10. ให้ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์หลุดลุ่ยหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งเรียบร้อยแล้ว (เฉพาะบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยแถบในตัวหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI) a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่

b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Br. Stavka Opis
1	Dugme za uključivanje/isključivanje / indikator	Uključivanje/isključivanje monitora. Plava boja označava da je monitor uključen.Žuta boja označava da je monitor u stanju pripravnosti/režimu za uštedu energia.
2	Tasteri prečice 1, 2	Pritisnite kako biste aktivirali funkcjutastera prečice koju je definisao korisnik.
3	Dugme za ulaz Pritisnite da biste prešli na izvore za ulaz.
4	Dugme za navigaciju /U redu	Pritisnite kako biste aktivirali meniekrana, a zatim ga koristite kao taster sa strelicama za označavanjeŽeljenefunkcjte. Pritisnite dugme ponovo kaboiste otvorili izabranu stavku.

ข้อกำหนดทางกฎหมายและประกาศด้านความปลอดภัย

ประกาศ FCC

จากการทดสอบพบว่าอุปกรณ์นี้สอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และแผ่พลังงานความถี่วิทยุ และหากไม่ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

สำหรับการเชื่อมต่อกับคอมพิวเตอร์เครื่องอื่น จำเป็นต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์คลาส B กับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ถูกเพิกถอน

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์ที่เสียโดยนำไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่มีอยู่ การเก็บรวบรวมและรีไซเคิลแยกต่างหากเมื่อทิ้งอุปกรณ์ช่วยปกป้องทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการสาธารณูปโภคในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ekran	Pogonski system TFT LCD ekran u boji
	Veličina 24,5"W (62 cm)
	Veličina piksela 0,283 mm (H) x 0,280 mm (V)
	Osvetljenost	400 cd/m2 (tipićno)
	Kontrast Maks. 10000000:1 (ACM)
	Ugao vidljivosti 178° (H) 178° (V) (CR=10)
	Vreme odživa 1 ms (VRB)
	Tip ekrana IPS (In-P) (lane Switching)
	H-frekvencija 31 - 292 kHz
	V-frekvencija 56 - 240 Hz
Boje na ekranu 16,7 milliona
Takt generisanja piksela 600 MHz
Maksimalna rezolucija 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Poltrošnja energije	Uklučen 23 W
	Režim mirovanja	0,5 W
	Isklučen	0,3 W
Ulazni prikljucak		HDMI (samo kod modela sa HDMI ulazom)DP (samo kod modela sa DP ulazom)
Ulazni video signal		HDMI (samo kod modela sa HDMI ulazom) (optionalno)DP (samo kod modela sa DP ulazom) (optionalno)
Zvučnici		2 W x 2 (samo kod modela sa audio ulazom) (optionalno)
Maksimalna velicina ekrana		Horizontalo: 543,744 mmVertikalno: 302,616 mm
Izvor napajanja		100-240 V, 50/60 Hz
Ambientalni faktori		Radna temperatura: 0° do 40°CTemperatura za skladištenje: -20° do 60°CVlažnost pri radu: 20% do 80%
Dimenzije		557,79 (Š) x 419,61 (V) x 231,75 (D) mm
Težina (neto)		4,34 kg (neto)
Specifikacije mehanizma		Naginjanje -5° do +15°Rotiranje: NePodešavanje visine: NeMenjanje orijentacije: NeOdvojivo postolje: Da
Spojne komande	Prekidač/dugmad	Dugme za ukljucivanje/iskljucivanje Taster prečice 1 Taster prečice 2 Ulaz Meni/Navigaciju/U redu
	Funkcjje	Osvetljenost Kontrast Plava svetlost Pojačanje crne boje ACM HDR Super oštrina Gama Temperaturea boje Režimi Prostor boje Režim sivih tonova Nijansu u 6 osa Zasićenost u 6 osa Jačina zvuka Bez tona Over Drive FreeSync Premium Bržina osvežavanja Automatski izvor DP Format Dodela tasetera prečice Režim širokog ekrana DDC/CI HDMI nivo crne boje Režim za brzoPokretanje Informacije o monitoru Resetuj sva podešavanja Izlaz
Specifikacije se razikuju u zavisnosti od modela iilli regiona.

คุณสามารถหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

Acer J LCD

LCD 1

LCD

·

Aa

LCD 1

2

4

140 60 20-LLCD

LCD

aill 1

.

LCD

A. lg( cd - 1) LCD

oeliy iuii ciS ji

(jda jaaeeae gaa) 2

(jaal jssaae gaaal) Jolall ic slll jaa sljai aclll llae al 3

(jjssaae aag) Auaiaaiaaieae aaii aaii aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i

ji 11 jie: iie

jssll jiee 1

（HDMIHDMI HDMI 2-1.2

1

HDMI 1

S

4

1

الإستعمال	مΒعال	الترجمة
الإستعمال الحرفية ب两级 ملاويات لبيحيى وعربيبيا	الإستعمال الحرفية ب两级 ملاويات لبيحيى	1
الإستعمال الحرفية ب两级 ملاويات لبيحيى并与 مصانيت ملاويات	2:1	2
الإستعمال الحرفية ب两级 ملاويات	الترجمة	3
OSED م Plexس展示了在OSD的使用，包括使用在OSD的使用。	الترجمة	4

2014/30/EU 2014/30/EU

.NMB-003(B) / ICES-003(B) CAN

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

TFT液晶LCD液晶		6224.5"W (108×108)

คู่มือเริ่มต้นใช้งานจอภาพ LCD Acer อย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าพิกัดของจอภาพอนุญาตให้เชื่อมต่อกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า และทำความสะอาดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวชนิดใดๆ ลงบนหน้าจอหรือส่วนอื่นๆ ของจอภาพโดยเด็ดขาด
5. ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบบนหน้าจอหรือส่วนอื่นๆ ของจอภาพ LCD Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้อุปกรณ์เสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงเกินไป การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตัวเอง การบำรุงรักษาทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. จอภาพ LCD ควรอยู่ในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การไม่ปฏิบัติตามคำแนะนำนี้อาจทำให้อุปกรณ์เสียหายถาวร
10. ถอดปลั๊กจอภาพออกจากเต้ารับทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีใดกรณีหนึ่งต่อไปนี้:
11. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
12. จอภาพ LCD หรือส่วนอื่นๆ ของอุปกรณ์เสียหาย

วิธีติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. เสียบขายึดจอภาพเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบว่าฐานและขายึดล็อกแน่นดีแล้ว (เฉพาะบางรุ่น)
4. ยึดขายึดเข้ากับฐานด้วยสกรู โดยใช้ลิ้นในตัวหรือกุญแจที่เหมาะสม (เฉพาะบางรุ่น)

วิธีเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของอุปกรณ์
2. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า

ปุ่มควบคุมภายนอก

N°ItemDescrição
1	Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparecido está ligado. A cor àsbar indica que o aparecido está no modo de espera/economia de energia.
2	Atalho 1, 2 botões	Pressione para"Ativar a função de atalho definido pelo uso.
3	Botão de entrada Aperte para trocar os input sources.
4	Botão Navi/OK	Pressione para"Ativar o menu OSD e, em seguida, utilize-o como uma tecla direcional para sublinhar a função desejada. Pressione-o novamente para fazer a seleção.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อุปกรณ์อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะ หากอุปกรณ์ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์อีกครั้ง ผู้ใช้ควรลองใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้เพื่อแก้ไขปัญหา:

• เปลี่ยนตำแหน่งของเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากตัวรับสัญญาณ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับอื่น เพื่อให้อุปกรณ์และตัวรับสัญญาณเชื่อมต่อกับวงจรคนละวงจร
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุ/โทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของสหภาพยุโรป

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD ดังกล่าวเป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลชีลด์

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลชีลด์เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์ซึ่งรับรองโดย Federal Communications Commission เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ในครัวเรือนของระบบในสหภาพยุโรป

สัญลักษณ์ที่อยู่ข้างๆ บนผลิตภัณฑ์หรือบรรจุภัณฑ์ บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งลงในขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่กำจัดอุปกรณ์อย่างเหมาะสม โดยนำไปยังจุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยกและการรีไซเคิลอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาลในเมืองของคุณ บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema Tecnológico LCD TFT a cores
	Tamanho 24,5"W (62 cm)
	Densidade dos pixels	0,283 mm (H) x 0,280 mm (V)
	Brilho	400 cd/m2(tipico)
	Contraste max. de 100.000.000:1 (ACM)
	Ángulo de visualização 178° (H) e 178° (V) (CR = 10)
	Tempo de responça 1 ms (VRB)
	Tipo depainel In-Plane switching
	Frequência H 31 - 292 kHz
	Frequência V 56 - 240 Hz
Cores do visor 16,7 Milhões
Frequência de pontos 600 MHz
Resolução maior 1920 x 1080 a 240 Hz
Plug&Play VESA DDCCI/DDC2B
Consumo de energia	Ligado 23 W
	Hibernação	0,5 W
	Desligado	0,3 W
Conector de entrada		HDMI (somens nos modelos com entrada HDMI)DP (somens nos modelos com entrada DP)
Sinal de entrada de video		HDMI (somens nos modelos com entrada HDMI) (optional)DP (somens nos modelos com entrada DP) (optional)
Alto-falantes		2 W x 2 (somens nos modelos com entrada de audio) (optional)
Tamanho maior do tela		Horizontal: 543,744 mmVertical: 302,616 mm
Fonte de alimentacao 100-240 V, 50/60 Hz
Condições do ambiente		Temperatura de funconamento: de 0 a 40 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: de 20 a 80%
Dimensoes		557,79 (L) x 419,61 (A) x 231,75 (P) mm
Peso (liquido)		4,34 kg (liquido)
Especificações do mecanismo		Inclinação: de -5 a +15°Rotação: NãoAjuste de alterations: NãoGiro: NãoSuporte separavel: Sim
Controles externos	Botões	Botão ON/OFFAtalho 1Atalho 2EntradaMenu/Navi/OK
	Funções	BrilhoContrasteLuz azulAugmente de PretoACMHDRSuper NitidEZGammaTemp. de corModosEspace de CorModo Esc.CinzaMatiz 6-eixosSatur.6-eixosVolumeMudoOver DriveFreeSync PremiumNum taxa atualiz
As espécificações podem variar dependendo do Modelo e/ou da região.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนของ Acer

คู่มือผู้ใช้จอภาพ Acer

ข้อมูลด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำทั้งหมดอย่างละเอียด

1. การทำความสะอาดจอภาพ: ก่อนทำความสะอาด โปรดตรวจสอบว่าจอภาพได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าที่ใช้งาน และตรวจสอบว่าเต้ารับไฟฟ้าในพื้นที่ของคุณเหมาะสมหรือไม่ ปิดจอภาพและถอดสายไฟออก
2. ใช้ผ้าที่ไม่เป็นขุยชุบน้ำหมาดๆ เช็ดทำความสะอาดหน้าจออย่างระมัดระวัง ห้ามเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับตัวเครื่องหรือจอภาพ ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
3. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
4. อย่าวางจอภาพไว้ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
5. เขาสามารถใช้กับรถเครนได้ ตัวอย่างเช่น ตัวเครื่องอาจทำให้เกิดความเสียหายได้
6. เขาฉีกมันและไม่ควรซ่อมแซมอุปกรณ์นี้ด้วยตนเอง หากจำเป็นต้องซ่อมแซม ควรให้ช่างผู้เชี่ยวชาญที่มีใบอนุญาตดำเนินการ
7. เก็บรักษาจอภาพอาร์เคในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส การเก็บจอภาพอาร์เคที่อุณหภูมิอื่นอาจทำให้เกิดความเสียหาย
8. เฮดยูนิตสำหรับมอนิเตอร์ไบโออิเล็กโทรดและรวมถึงการฝึกอบรมผู้เชี่ยวชาญตามคำอธิบายด้านล่าง สายส่งสัญญาณจากมอนิเตอร์ไปยังคอมพิวเตอร์ผ่าน USB หรือบลูทูธ บนจอมอนิเตอร์ PC แสดงผลหรือพิมพ์เอกสาร
9. จอภาพอาร์เคหรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. วางจอภาพบนพื้นผิวเรียบ 2. ติดตั้งฐานเข้ากับจอภาพ (สำหรับบางรุ่น) 3. หมุนตามลูกศรเพื่อล็อก ฐานต้องล็อกเข้ากับขาตั้ง (สำหรับบางรุ่น) 4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือพิเศษหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ตรวจสอบโมนิเตอร์และสายไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตบนคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตสำหรับสายไฟที่ด้านหลังของจอภาพ 4. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า

องค์ประกอบการควบคุมภายนอก

Homep敲敲敲敲敲
1	Кноркa/Инданахр ЖиВлени	УвIMКненя/BIMКненя моhiTopа. Сини колір вka3ус на ВВIMКненя ЖиВлени.Жовтукьр вka3ус на разим очikуbaаня/зашаджени еентраэнгпii.
2	Гарачi клавиш 1,2	Натиски ддя увIMКненя Функци ragаяой клавиш, Встановлени kopистуваем.
3	Кноркa вхidного сигнany	Натиспь, сizоб 3минтджерень вхidного сигнany.
4	Кнорka habiraite/OK	Натиспь ддя увIMКненя ekpanного Meю, пісяцьо ВИКорисови тя Кнору habiraite ддя видіненя notriбно Функци.Натиспь 3нов ддя в妹徳ня вибopy

Інформація та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій прошив перевірку та відповідає обмеженням для спробних пристроїв класу B, передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначені для забезпечення надійного захисту від шкідливих перешкод у житловому приміщенні. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання згідно з інструкцією, може призводити до виникнення шкідливих перешкод радіозв'язку. Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для радіо- або телевізійного сигналу, що можна перевірити шляхом вимкнення та ввімкнення пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

Переорієнтуйте або змініть розташування приймальної антени. Збільште відстань між пристроєм і приймачем. Під'єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим компанія AOC Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження використання шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм екодизайну для енергоспоживчих виробів, пов'язаних з енергією.

Примітка.

З метою запобігання пошкодженню монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності всі з'єднання з цим пристроєм необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

Цей пристрій можна під'єднувати лише до периферійних пристроїв (пристроїв введення/виведення, терміналів, принтерів), сертифікованих відповідно до обмежень класу B. Робота з несертифікованими периферійними пристроями може перешкоджати роботі радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схваленими виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎข้อบังคับของคณะกรรมการการสื่อสารกลาง (FCC) การทำงานของอุปกรณ์นี้อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในครัวเรือนในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนอื่นๆ คุณต้องรับผิดชอบในการกำจัดอุปกรณ์ที่ใช้แล้วของคุณโดยส่งมอบให้กับจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกขยะและการรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณในเวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าการรีไซเคิลจะปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

PK-nahenb	Kerbyuca cinstema	Kolbyopobni TFT PK-ekpan
	Pozmip	24,5"W (62 cm)
	Крочипоста	0,283 MM (no ropinizentali) x 0,280 MM (no verptikani)
	Яскравість	400 kД/m² (Тинова)
	КонtraktнICTь	100 000 000:1 мадс. (ACM)
	Кут оглду	178° (no ropinizentalli) 178° (no verptikani) (CR=10)
	Час вid�овidi	1 мес. (VRB)
	Тил панeni	In-Plane Switching ("néreamынь в odniй пошни")
	Часто ряdkiv	31 - 292 kHz
	Часто кадри	56 - 240 Hz
Вidобрахуни кolyори		16,7 мільноа
Синхоригалдддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳оупсь Растрову мдалпee		600 MHz
Мakсималы роздддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддkill
Plug & Play		VESA DDCCI/DDC2B
Слwxванья еvelюевергii	Реким увімкенney	23 W
	Реким сч	0,5 W
	Реким вімкенney	0,3 W
Вixdий роз'em		HDMI (лише мodyь i3 вхдан HDI) DP (лише мodyь i3 вхдан DP)
Вixdий bideocinhan		HDMI (лише мodyь i3 вхдан HDI) (ддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд DP (лише мodyь i3 вхдан DP) (ддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд Диhamikii	2 W x 2 (лише мodyь i3 audios BXDDOM DP)
Мakсималы розмір ekрана		Посузоталы: 543,744 MM Пос crentкалы: 302,616 MM
Джерелу женинney		100-240 V, 50/60 Hz
Умови habколшього cepeodobицla		Рожа temperатуа: вid 0°C до 40°C Temperatуа зберигань: вid -20°C до 60°C Рожа bovorictь: вid 20% до 80%
Розмір		557,79 (LU) x 419,61 (B) x 231,75 (Г) MM
Bara (bara netto)		4,34 kr (нето)
Тechнічнихар�тістій міханізму		Haxл: вid -5 do +15" Пожорот: вid Perugлованья висOTи: вid ЗавICA: вid Зимна підставka: наразьа
3оанішіни діементі KERУВАНNY	Пere'minkau/Kho'Hnki	Коньka Кимленин Гаряа Кливіша 1 Гаряа Кливіша 2
	Фунksii	Яскравість КонtraktнICTь Блаж'the web'tlo Писualень чорного ACM HDR С顺序чіківань висOTи: вid Гамma Тemнература кolyору Рекимma Колірникіnpocstip Реким радаціс ciporo 6-osьови bіdітінok 6-osьови habін\'сісь Гуніс'tь Вімнkyн'tи зук Присcopeнney FreeSync Premium Частota onoblenna
Тechнічнихарітістій діементі за？ Кер'veванья	Φунksii	Агто джерello Формат DP Присандень сpondуень каліш Шірокісякань ржим DDC/CI Рівеньчорhoe HDI Реким webізді耗 залUCY Инфомаідію діс\'лій Скин'tи bci naстrodu Війті

สำหรับคู่มือและเอกสารประกอบสำหรับผลิตภัณฑ์ Acer ของคุณ โปรดไปที่เว็บไซต์อย่างเป็นทางการของ Acer

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

KG252Q

หมายเลข SKU:

KG252Q xxxxxx;

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานกฎระเบียบของสหภาพยุโรปที่เกี่ยวข้องตามคำสั่งด้านล่าง และได้ใช้มาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019ClassD

LVD Directive: 2014/35/EU

EN62368-1:2014/A11:2017

RoHS Directive: 2011/65/EU

EN50581:2012

ErP Directive: 2009/125/EC

(EU) 2019/2021; EN50564:2011

Year to begin affixing CE marking: 2021.

Konformitätserklarung

Wir,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

KG252Q

หมายเลขสินค้า:

KG252Q XXXXX;

(,x = 0 ถึง 9, a ถึง z, A ถึง Z หรือช่องว่าง)

เรา บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการปรับกฎระเบียบที่เกี่ยวข้องของสหภาพยุโรปตามคำสั่งดังต่อไปนี้ และได้ใช้มาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังนี้:

คำสั่ง EMV: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019ClassD

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง Okodesign (ErP): 2009/125/EG

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU Jan / ผู้จัดการอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

15 ก.ค. 2021

วันที่

คำประกาศความสอดคล้อง

เรา

บริษัท เอเซอร์ อินคอร์ปอเรเต็ด

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

เอเซอร์ อิตาลี เอส.อาร์.แอล.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

เอเซอร์

หมายเลขรุ่น:

KG252Q

หมายเลขอ้างอิง (SKU): KG252Q xxxx;

(อักขระที่ใช้ได้: 0-9, a-z, A-Z, และช่องว่าง)

บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดการประสานกฎระเบียบที่เกี่ยวข้องในสหภาพยุโรป ตามคำสั่งด้านล่างและมาตรฐานที่ประสานกัน และ/หรือได้ใช้มาตรฐานที่เกี่ยวข้องที่เกี่ยวข้อง:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

คำสั่ง Low Voltage: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

__(EU) 2019/2021; EN50564:2011__

ปีที่เริ่มใช้เครื่องหมาย CE: 2021

RU Jan / ผู้บริหารระดับสูง Acer Incorporated (ไทเป, ไต้หวัน)

15 ก.ค. 2021

วันที่

คำประกาศความสอดคล้อง

เรา,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

KG252Q

หมายเลข SKU:

KG252Q

XXXXXX;

เรา บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพยุโรปและคำสั่งด้านล่างนี้ ได้ใช้มาตรฐานที่ประสานงานกันดังต่อไปนี้และ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้อง:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 คลาส D

คำสั่ง LVD:2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS:2011/65/EU

EN50581:2012

คำสั่ง ErP:2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU ม.ค. / ผู้อาวุโส ผู้จัดการ Acer Incorporated (ไทเป, ไต้หวัน)

15 ก.ค. 2021

วันที่

คำประกาศความสอดคล้อง

ด้วยเอกสารฉบับนี้

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

E,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

KG252Q

หมายเลขสินค้า (SKU):

KG252Q xxxxxx;

บริษัท เอเซอร์ อินคอร์ปอเรเต็ด ขอประกาศภายใต้ความรับผิดชอบของบริษัทว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดที่เกี่ยวข้องของการประสานกฎระเบียบของสหภาพยุโรป ตามคำสั่งดังต่อไปนี้ และได้นำมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้มาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU Jan / ผู้จัดการอาวุโส

Acer Incorporated (ไทเป, ไต้หวัน)

15 ก.ค. 2021

ข้อมูล

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

KG252Q

หมายเลข SKU:

KG252Q

XXXXXX;

("x" = 0 9 a Z A Z หรือว่าง)

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายที่เกี่ยวข้องเกี่ยวกับการประสานกันในสหภาพดังที่ระบุในคำสั่งด้านล่าง และได้ใช้มาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้อง:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EG

(EU)2019/2021;EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU Jan / ผู้จัดการอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

15 ก.ค. 2021

วันที่

ประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, ซ. ซินไท 5 ถ. ซินไท, ซิจือ, นิวไทเปซิตี้ 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

ผู้ผลิต:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

KG252Q

หมายเลข SKU:

KG252Q

XXXXX;

( x ) = 0 9 a~z,A~Z,หรือช่องว่าง)

เราบริษัท Acer Incorporated ขอรับรองด้วยความรับผิดชอบทั้งหมดของเราว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพ และได้ใช้คำสั่งด้านล่างและมาตรฐานที่ประสานงานและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

ENIEC61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RSP: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

การปฏิบัติตามข้อกำหนด

ข้อมูลผลิตภัณฑ์สำหรับฉลากพลังงานของสหภาพยุโรป

บาร์โค้ด

MC.TPP11.003

4J.5FU01.071 (xx)

acer

บาร์โค้ด

MC.TPP11.003

รุ่น: KG252Q

หมายเลขชิ้นส่วน: MC.TPP11.003

Bacchis Fauw
