KG252QX - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	KG252QX
Velikost obrazovky	24,5 palce (62 cm)
Technologie obrazovky	TFT-LCD barevná, typ IPS
Maximální rozlišení	1920 x 1080 při 240 Hz
Jas	400 cd/m² (typicky)
Kontrast	100 000 000:1 max (ACM)
Doba odezvy	1 ms (VRB)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Obnovovací frekvence	240 Hz
Vstupní konektory	HDMI, DisplayPort
Vestavěné reproduktory	2 x 2 Watty (volitelné)
Elektrické napájení	100-240 V, 50/60 Hz
Spotřeba (v provozu)	23 W
Spotřeba (v pohotovosti)	0,5 W
Rozměry (Š x V x H)	557,79 x 419,61 x 231,75 mm
Hmotnost netto	4,34 kg
Náklon	-5° až +15°
Hlavní funkce	Jas, Kontrast, Modré světlo, Zesílení černé, ACM, HDR, Super ostrost, Gamma, Teplota barev, Režimy, Barevný prostor, Režim odstínů šedi, Odstín 6 os, Sytost 6 os, Hlasitost, Ztlumení, Over Drive, FreeSync Premium
Údržba a čištění	Použijte měkký hadřík a roztok bez rozpouštědel. Nepoužívejte čpavek ani alkohol. Nikdy nestříkejte kapalinu na obrazovku.
Bezpečnost	Neotvírejte kryt. V případě polití vodou nebo poškozeného kabelu okamžitě odpojte. Opravy svěřte autorizovanému technikovi.
Náhradní díly a opravitelnost	Podstavec je odnímatelný. Kabely (HDMI/DP, napájení) jsou součástí dodávky. Nejsou uvedeny žádné konkrétní náhradní díly; pro opravy kontaktujte podporu Acer.
Obecné informace	Plug-and-Play VESA DDCCI/DDC2B. Provozní teplota: 0 až 40 °C. Vlhkost: 20 až 80 %. Splňuje normy CE a FCC třídy B.

Často kladené otázky - KG252QX ACER

Jak vyčistit obrazovku monitoru Acer KG252QX?

Vypněte monitor a odpojte napájecí kabel. Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku a nepoužívejte prostředky s obsahem čpavku nebo alkoholu.

Jaké kabely jsou potřeba k připojení monitoru k PC?

Monitor Acer KG252QX podporuje připojení HDMI a DisplayPort. Použijte jeden z těchto kabelů (dodávají se podle modelu) a propojte monitor s počítačem. Poté připojte napájecí kabel.

Jak se dostat do nabídky OSD a nastavit parametry?

Stiskněte tlačítko Menu/Navigace/OK pro otevření nabídky na obrazovce. Pomocí směrových tlačítek procházejte a vybírejte nastavení: jas, kontrast, režimy obrazu atd. Pro potvrzení stiskněte znovu OK.

Jaké je nativní rozlišení a maximální obnovovací frekvence?

Nativní rozlišení je 1920 x 1080 s maximální obnovovací frekvencí 240 Hz. Pro dosažení této frekvence použijte vhodný HDMI nebo DP kabel.

Je monitor kompatibilní s technologií FreeSync?

Ano, monitor podporuje FreeSync Premium (AMD) pro snížení trhání obrazu a plynulý herní zážitek. Aktivujte ji v nabídce OSD, pokud je vaše grafická karta kompatibilní.

Co dělat, když obrazovka po zapnutí zůstane černá?

Zkontrolujte, zda je napájecí kabel správně zapojen a vypínač je zapnutý. Ujistěte se, že video kabel (HDMI/DP) je připojen k monitoru i k PC. Pokud je to možné, vyzkoušejte jiný zdroj nebo kabel.

Jak nastavit jas a kontrast?

Vstupte do nabídky OSD, přejděte do nastavení Jas a Kontrast. Pomocí směrových tlačítek upravte hodnoty podle svých preferencí.

Má monitor vestavěné reproduktory?

Ano, model zahrnuje reproduktory 2 x 2 Watty (volitelné podle verze). Hlasitost se nastavuje v nabídce OSD. Můžete také připojit sluchátka přes audio výstup, pokud je k dispozici.

Jaké jsou rozměry a hmotnost monitoru?

Rozměry jsou 557,79 x 419,61 x 231,75 mm (Š x V x H) a hmotnost netto je 4,34 kg. Podstavec je odnímatelný pro snadné skladování.

Jak bezpečně udržovat monitor?

Před čištěním vždy odpojte zařízení. Nepokládejte monitor do blízkosti okna, zdrojů vody nebo extrémních teplot. Nepokoušejte se sami opravovat kryt; v případě poruchy kontaktujte autorizovaného technika.

NÁVOD K OBSLUZE KG252QX ACER

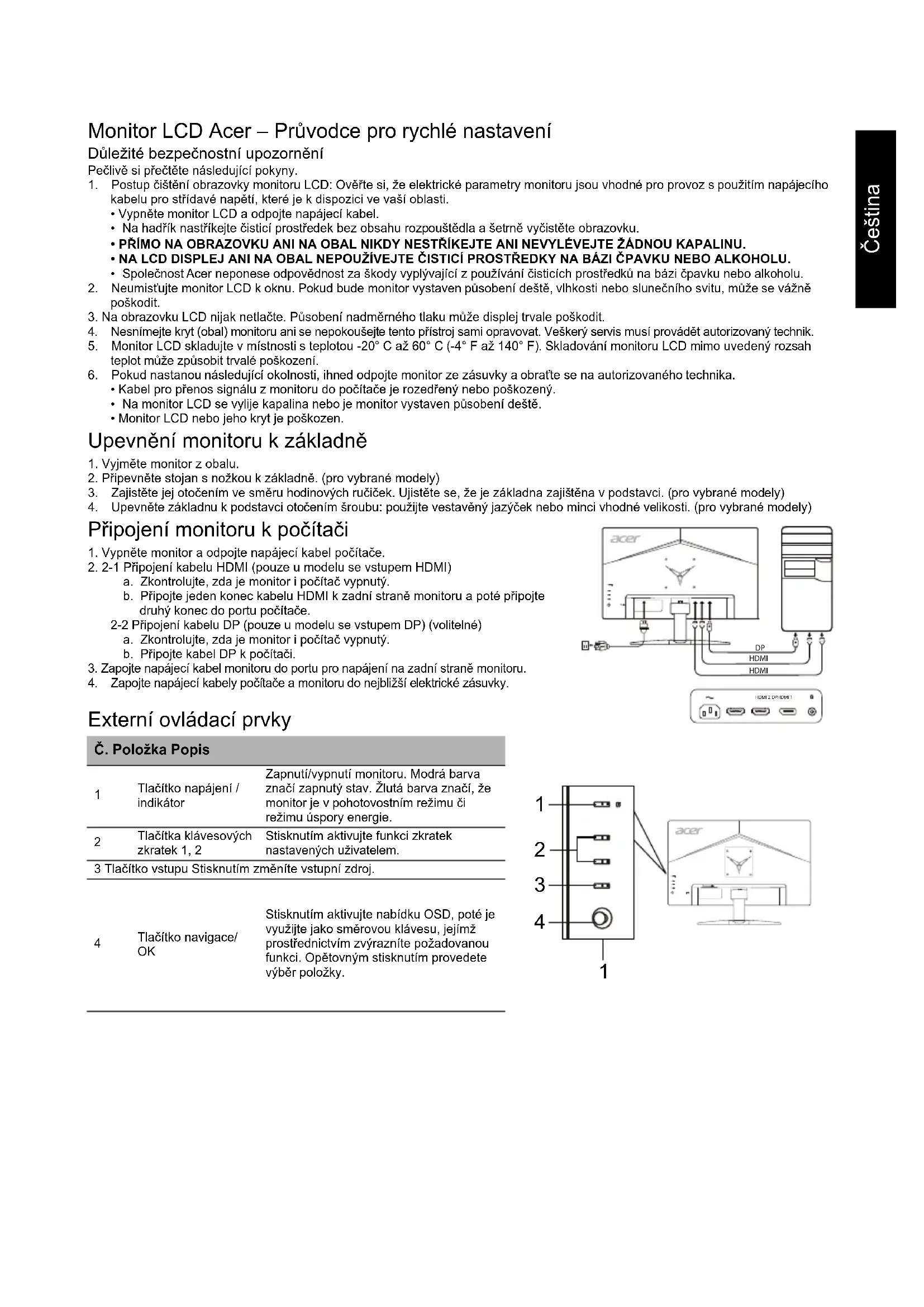

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
2. Vypněte monitor LCD a odpojte napájecí kabel.
3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a setřete obrazovku.
4. Přímo na obrazovku ani na obal nikdy nestříkejte ani nevylévejte žádnou kapalinu.
5. Na LCD displej ani na obal nepoužívejte čisticí prostředky na bázi čpavku nebo alkoholu.
6. Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
7. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
8. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
9. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
10. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
11. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
12. Kabel pro přenos signálu z monitoru do počítače je roztřepený nebo poškozený.
13. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
14. Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

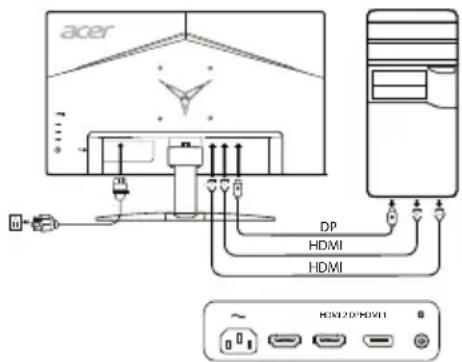

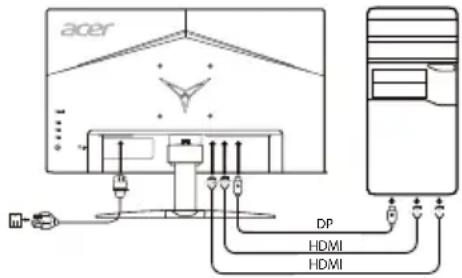

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu s výstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-2 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

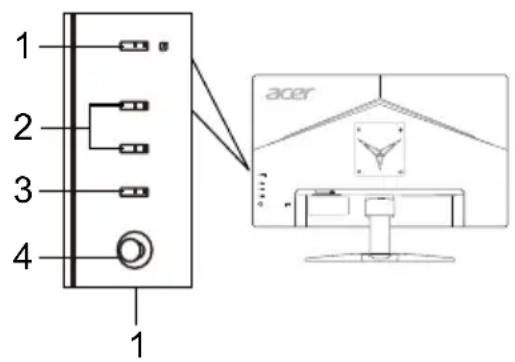

Externí ovládací prvky

Č. Položka Popis
1	Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stiskutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vstupu Stiskutím změníté vystupné zdroj.
4	Tlačitko navigace/OK	Stiskutím aktivujte nabídku OSD, poté je vyuzijte jako směrovou klávesu, jejímž prostřednictvím zvýraznité požadovanou funkci. Opětovnám stiskutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace. Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadské normě CAN ICES-003(B)/NMB-003(B).

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 24,5"W (62 cm)
	Rozteč pixelú	0,283 mm (horizontal) × 0,280 mm (vertical)
	Jas	400 cd/m² (typický)
	Kontrast Max. 100 000	000:1 (ACM)
	Ühel sledovány 178° (horizontal) 178° (vertical) (CR=10)
	Doba odezy 1 ms (VRB)
	Typ panelu Přepínánu vloše (In-Plane Switching neboli IPS)
	Horizontálni frevence	31 - 292 kHz
	Vertikální frevence	56 - 240 Hz
Barva zobrazení		16,7 Millionú
Frevence bodú		600 MHz
Maximáni rožišeni		1920 x 1080 pfi 240 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotěba energia	Režim Zapnuto 23 W
	Režim spánku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vystupu		HDMI (pouze model se vystupem HDMI) DP (pouze model se vystupem DP)
Vstupné videosignál		HDMI (pouze model se vystupem HDMI) (volitelné) DP (pouze model se vystupem DP) (volitelné)
Reproduktrony 2 W x 2 (pouze model s audio vystupen) (volitelné)
Maximáni ve likost obrazovky		Horizontal: 543,744 mm Vertical: 302,616 mm
Zdroj napajeni 100-240 V, 50/60 Hz
Podmínty okolino prostřédí		Provozni teplota: 0 °C až 40 °CSkladovaci teplota -20 °C až 60 °CProvozni vilhkest: 20 % až 80 %
Rozměry		557,79 (S) x 419,61 (V) x 231,75 (H) mm
Hmotnost (čistá)		4,34 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +15°Otáčeni: Nastavení výšky: NeOtočeni: NOdnilmatelny stojan: Ano
Externí ovládacl prkvy	Spínače a tlačtka	Tlačtko napajeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKontrastModré světloPoslěni ČernéACMHDRSuper ostrostGammaTeplota barevRežimBarevný prostorRežim stupníů šedi6osý odstin6osá sytostHlasitostZtlimutOverdriveFreeSync PremiumObnovovací frevence
Specifikace se u Jednotlivých modelu a v ruzných oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

a. Zabezpečte, aby bol monitor aj počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

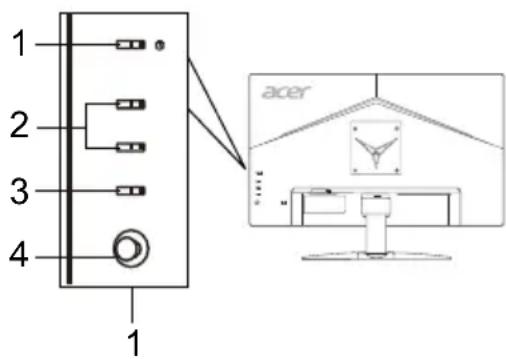

Externé ovládače

4

Smerové/ potvrdžovacie tlačidlo

Stlačením tláčidla aktivujte ponuku OSD, potom ho použite ako smerové tláčidlo a vyberte požadovanú funkciu. Opátovým stlačením tláčidla potvrdǐte vyber.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
