| แบรนด์ | บ๊อช |
| รุ่น | GSB 550 RE Professional |
| ประเภทสินค้า | สว่านกระแทก |
| น้ำหนัก (ตาม EPTA 01/2003) | 2.5 กก. |
| แหล่งจ่ายไฟ | 230 โวลต์, 50/60 เฮิรตซ์ |
| กำลังไฟฟ้าเข้าที่กำหนด | 550 วัตต์ |
| ความเร็วรอบไร้โหลด (เกียร์ 1/เกียร์ 2) | 0 - 1100 รอบ/นาที / 0 - 3000 รอบ/นาที |
| ความถี่กระแทกไร้โหลด | 48,000 รอบ/นาที |
| เส้นผ่านศูนย์กลางเจาะสูงสุด (ไม้/เหล็ก/คอนกรีต) | 40 มม. / 13 มม. / 20 มม. |
| ช่วงจับยึดของหัวจับดอกสว่าน | 1.5 – 13 มม. |
| หัวจับดอกสว่าน | หัวจับดอกสว่านอัตโนมัติ (Auto-Lock) |
| จำนวนเกียร์ | เกียร์กล 2 ระดับ |
| ทิศทางการหมุน | ขวาและซ้าย (เปลี่ยนได้) |
| การตั้งค่าความเร็วก่อนล่วงหน้าแบบอิเล็กทรอนิกส์ | ใช่ (ปุ่มปรับ) |
| ฟังก์ชันหลัก | การเจาะ, การเจาะกระแทก, การขันสกรู, การต๊าปเกลียว |
| ด้ามจับเสริม | ใช่, ปรับเอียงได้ (รวมในชุด) |
| ตัวหยุดความลึก | ใช่, ปรับได้ |
| ความปลอดภัย | ระบบคลัทช์นิรภัย (ป้องกันการหมุนกลับ), การล็อกแกนหมุน, สวิตช์ล็อก |
| การบำรุงรักษา | ทำความสะอาดช่องระบายอากาศเป็นประจำ; ส่งซ่อมโดยช่างมืออาชีพ |
| อะไหล่ | มีจำหน่ายผ่านศูนย์บริการหลังการขายของบ๊อชที่ได้รับอนุญาต (ระบุหมายเลขสินค้า) |
| ระดับการป้องกัน | II (ฉนวนสองชั้น) |
คำถามที่พบบ่อย - GSB 550 RE Professional BOSCH
คำถามของผู้ใช้เกี่ยวกับ GSB 550 RE Professional BOSCH
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ สว่าน ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ GSB 550 RE Professional - BOSCH และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ GSB 550 RE Professional ของแบรนด์ BOSCH.
คู่มือผู้ใช้ GSB 550 RE Professional BOSCH

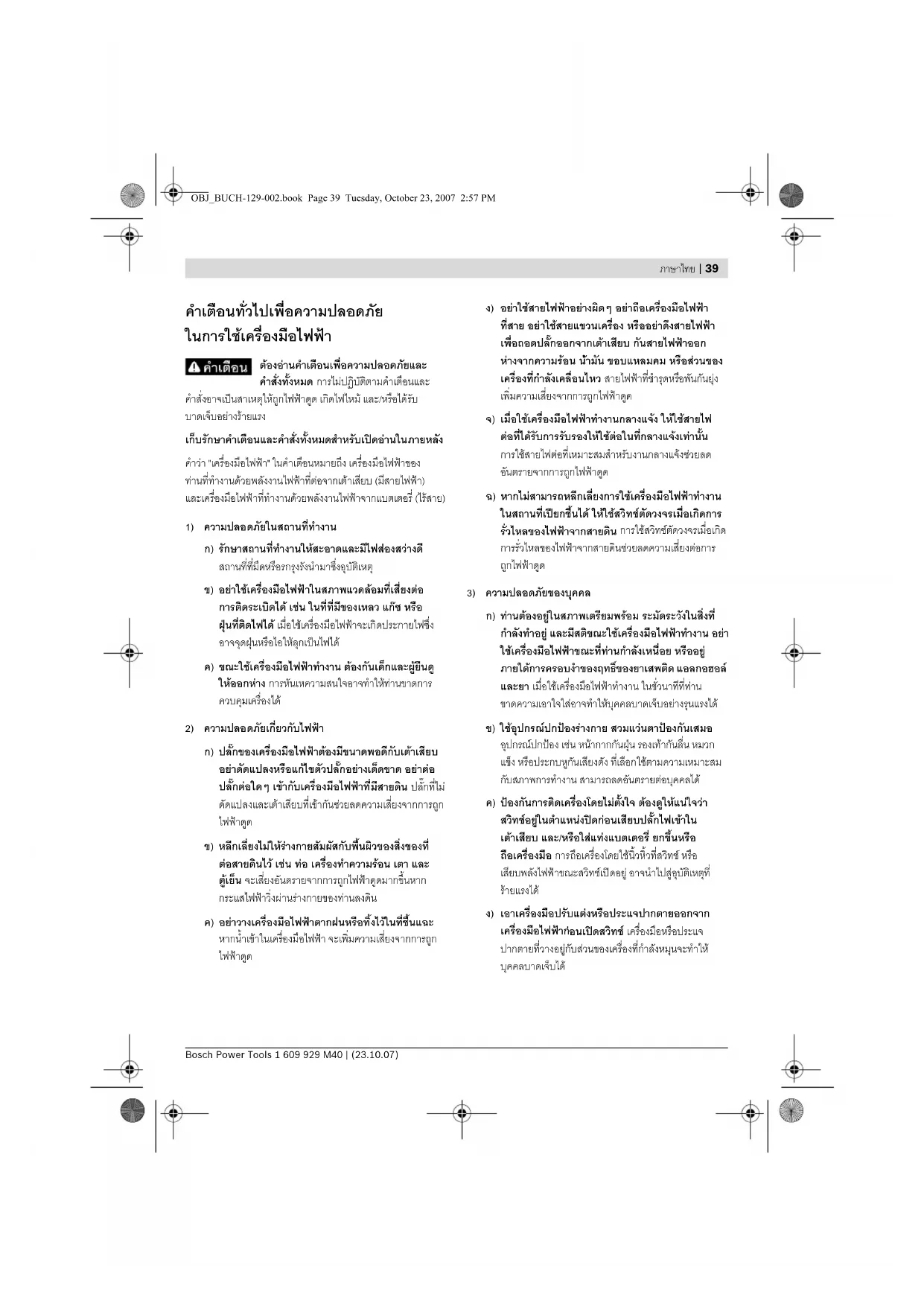

คำเตือนทั่วไปเพื่อความปลอดภัย ในการใช้เครื่องมือไฟฟ้า
⚠ คำเตือน
ต้องอ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและ
คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และหรือได้รับบาดเจ็บอย่างร้ายแรง
เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภายหลัง
คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าที่ต่อจากเต้าเสียบ (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)
1) ความปลอดภัยในสถานที่ทำงาน
ก) รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ
ข) อย่าใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่เสี่ยงต่อการติดระเบิดได้ เช่น ในที่ที่มีของเหลว แก๊ส หรือ ฝุ่นที่ติดไฟได้ เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไฟได้
ค) ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้
2) ความปลอดภัยเกี่ยวกับไฟฟ้า
ก) ปลั๊กของเครื่องมือไฟฟ้าต้องมีขนาดพอดีกับเต้าเสียบ อย่าดัดแปลงหรือแก้ไขตัวปลั๊กอย่างเด็ดขาด อย่าต่อปลั๊กต่อใดๆ เข้ากับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด
ข) หลีกเลี่ยงไม่ให้ร่างกายสัมผัสกับพื้นผิวของสิ่งของที่ต่อสายดินไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้ายิ่งผ่านร่างกายของท่านลงดิน
ค) อย่าให้เครื่องมือไฟฟ้าตากฝนหรือทิ้งไว้ในที่ชื้น และหากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
ง) อย่าใช้สายไฟฟ้าอย่างผิดๆ อย่าแบกเครื่องมือไฟฟ้าที่สาย อย่าใช้สายแขวนเครื่อง หรืออย่าดึงสายไฟฟ้าเพื่อดึงปลั๊กออกจากเต้าเสียบ กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบแหลมคม หรือส่วนของเครื่องที่กำลังเคลื่อนไหว สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
จ) เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่ได้รับการรับรองให้ใช้ต่อในที่กลางแจ้งเท่านั้น การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด
อ) หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้วงจรป้องกันการรั่วไหลของไฟฟ้าจากสายดิน การใช้วงจรป้องกันการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด
3) ความปลอดภัยของบุคคล
ก) ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่กำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในช่วงเวลาที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้
ข) ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่ครอบหูกันเสียง ที่เลือกใช้ตามความเหมาะสมกับสภาพการทำงาน สามารถลดอันตรายต่อบุคคลได้
ค) ป้องกันการติดเครื่องโดยไม่ตั้งใจ ต้องดูให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเสียบปลั๊กไฟเข้าในเต้าเสียบ และ/หรือใส่แบตเตอรี่ ยกขึ้นหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบพลังไฟฟ้าขณะสวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้
ง) เอาอุปกรณ์ปรับแต่งหรือประแจปากตายออกจากเครื่องมือไฟฟ้าก่อนเปิดสวิตช์ เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้
จ) หลีกเลี่ยงการตั้งท่าทางที่ผิดปกติ ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า ฉ) ใส่เสื้อผ้าที่เหมาะสม อย่าใส่เสื้อผ้าหลวมหรือเครื่องประดับ เอาผม เสื้อผ้า และถุงมือออกห่างส่วนของเครื่องที่กำลังหมุน เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจติดในส่วนของเครื่องที่กำลังหมุนได้ ช) หากต้องต่อเครื่องมือไฟฟ้าเข้ากับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ดูให้แน่ใจว่าการเชื่อมต่อและการใช้งานเป็นไปอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้
4) การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
ก) อย่าใช้เครื่องมือไฟฟ้าอย่างหักโหม ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงาน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ข) อย่าใช้เครื่องมือไฟฟ้าที่สวิตช์เปิดปิดเสีย เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ค) ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กไฟออกจากเต้าเสียบ และ/หรือถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้า มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ง) เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำนี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน จ) เอาใจใส่ดูแลรักษาเครื่อง ตรวจสอบหาชิ้นส่วนที่เคลื่อนไหวได้ของเครื่องว่าอยู่ในแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ
ฉ) รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีคมตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้สะดวกไม่ติดขัดและควบคุมได้ง่ายกว่า ช) ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ให้ตรงตามคำแนะนำนี้ และในลักษณะตามที่เครื่องมือไฟฟ้าประเภทนั้นๆ กำหนดไว้ โดยต้องคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำด้วย การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้
5) การบริการ
ก) ส่งเครื่องมือไฟฟ้าให้ช่างผู้เชี่ยวชาญตรวจซ่อมและใช้อะไหล่แท้เท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
คำแนะนำเพื่อความปลอดภัยเฉพาะเครื่อง
▶ สวมอุปกรณ์ป้องกันเสียงดังเมื่อใช้สว่านเจาะกระแทก เสียงดังอาจทำให้สูญเสียการได้ยิน ให้ใช้ด้ามจับเพิ่มที่จัดส่งมาพร้อมกับเครื่องเสมอ การขาดการควบคุมอาจทำให้บุคคลได้รับอันตรายบาดเจ็บได้ ใช้เครื่องตรวจที่เหมาะสมตรวจหาท่อและสายไฟฟ้าที่อาจซ่อนอยู่ในบริเวณที่จะทำงาน หรือขอความช่วยเหลือจากบริษัทวางท่อและสายไฟฟ้าในท้องถิ่น การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือไฟฟ้าช็อตหรือดูดได้ การทำให้ท่อแก๊สเสียหายอาจเกิดระเบิดได้ การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสียหาย ▶ ปิดเครื่องมือไฟฟ้าทันทีที่เครื่องมือที่ใช้อยู่เกิดติดขัด เตรียมตัวรับแรงบิดสะท้อนสูงที่ทำให้เกิดการดีดกลับ เครื่องมือที่ใช้อยู่ติดขัดเนื่องจาก: - เครื่องมือไฟฟ้าถูกใช้งานหนักเกินกำลังปกติ หรือ - เครื่องมือเอียงอยู่กับงาน ▶ เมื่อทำงานในบริเวณที่เครื่องมืออาจเจาะเข้าในสายไฟฟ้าที่ซ่อนอยู่หรือเจาะเข้าในสายไฟฟ้าหลักของเครื่อง ต้องจับเครื่องมือไฟฟ้าด้วยด้ามจับหุ้มฉนวนเท่านั้น การสัมผัสกับสายที่มีกระแสไฟฟ้าจะทำให้ส่วนที่เป็นโลหะของเครื่องเกิดมีกระแสไฟฟ้า และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้
▶ เมื่อใช้เครื่องทำงาน ต้องใช้มือทั้งสองจับเครื่องให้แน่น และตั้งท่ายืนที่มั่นคงเสมอ เครื่องมือไฟฟ้าสามารถเคลื่อนที่ได้มั่นคงกว่าเมื่อใช้มือทั้งสองข้างจับ ▶ ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับ จะมั่นคงกว่าการยึดด้วยมือ ▶ อย่าเจาะวัสดุที่มีเยื่อหินแอสเบสทอสผสมอยู่ เยื่อหินแอสเบสทอสจัดเป็นสารกระตุ้นให้เกิดโรคมะเร็ง ต้องใช้มาตรการป้องกันหากทำงานที่อาจมีฝุ่นและอองที่เป็นอันตรายต่อสุขภาพ ฝุ่นบางประเภทอาจติดไฟหรือระเบิดได้ ตัวอย่าง: ฝุ่นประเภทนี้เป็นสารกระตุ้นให้เกิดอันตราย ควรใช้หน้ากากกันฝุ่น และทำงานโดยใช้เครื่องดูดฝุ่นหรือพ่นน้ำออกหากสามารถต่อเข้ากันได้ รักษาสถานที่ทำงานให้สะอาด การผสมผสานของวัสดุก่อให้เกิดอันตรายอย่างยิ่ง ฝุ่นที่ได้จากโลหะน้ำหนักเบาอาจติดไฟหรือระเบิดได้ ▶ ก่อนวางเครื่องลงบนพื้นทุกครั้ง ต้องรอให้เครื่องหยุดนิ่งอยู่กับที่เสมอ มิฉะนั้นเครื่องมือที่ยังหมุนอยู่อาจตัดขัดและนำไปสู่การสูญเสียการควบคุมเครื่องมือไฟฟ้า ▶ อย่าใช้เครื่องที่สายไฟฟ้าชำรุด หากสายไฟฟ้าชำรุด ขณะทำงาน อย่าสัมผัสสายไฟฟ้าที่ชำรุด ให้ดึงปลั๊กไฟฟ้าออกจากเต้าเสียบ สายไฟฟ้าชำรุดเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูดหรือไฟไหม้
ลักษณะหน้าที่
ต้องอ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และหรือได้รับบาดเจ็บอย่างร้ายแรง
ขณะอ่านคู่มือการใช้งานเครื่อง ให้เปิดหน้าที่แสดงภาพประกอบของเครื่องและเปิดไว้
ประโยชน์การใช้งานของเครื่อง
เครื่องนี้ใช้สำหรับเจาะกระแทกในอิฐ คอนกรีต และหิน นอกจากนี้ยังใช้เจาะไม้ โลหะ และพลาสติก เครื่องที่มีระบบควบคุมอิเล็กทรอนิกส์และการหมุนกลับสามารถใช้ขันสกรูและตัดเกลียวได้ด้วย
ส่วนประกอบผลิตภัณฑ์
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ
1 หัวจับดอกชนิดจับเร็ว 2 สวิตช์ปรับ “เจาะ/เจาะกระแทก” 3 ปุ่มตั้งความเร็วรอบล่วงหน้าด้วยระบบอิเล็กทรอนิกส์ (GSB 20-2 RCE / GSB 20-2 RET) 4 สวิตช์ปรับ "เจาะ/ขันสกรู" (GSB 20-2 RET) 5 สวิตช์เปลี่ยนทิศทางการหมุน (GSB 20-2 RE/ GSB 20-2 RCE/GSB 20-2 RET)
6 ด้ามจับนิ่ม
7 สวิตช์เปิด-ปิด 8 ปุ่มตั้งความเร็วรอบล่วงหน้า (GSB 20-2 RE) 9 ปุ่มล็อกสวิตช์เปิด-ปิด
10 สวิตช์ตั้งเกียร์
11 ปุ่มปรับก้านวัดความลึก
12 ด้ามจับเพิ่ม
13 ก้านวัดความลึก*
14 ประแจหัวจับดอก
15 หัวจับดอกชนิดมีเฟืองใน
16 ดอกไขควง*
17 ด้ามจับดอกทั่วไป*
18 ประแจหกเหลี่ยม**
*อุปกรณ์ประกอบในภาพประกอบหรือในคำอธิบาย ไม่รวมอยู่ในการจัดส่งมาตรฐาน
**หาซื้อได้ทั่วไป (ไม่รวมอยู่ในขอบเขตการจัดส่ง)
42 | ขนาดไตร
ข้อมูลทางเทคนิค
| ศว่านเจาะกระทก GSB ... | Professional | 20-2 | 20-2 RE | 20-2 RE | 20-2 RCE | 20-2 RET |
| หมายเลขสินค้า | 0 601 ... | 19B 0.. 19B 4.. | 19B 5.. 19B 7.. | 19B 9.. | ||
| กําลังไฟฟ้าเข้ากําหนด | วัตต์ | 750 800 800 | 1010 1010 | |||
| กําลังไฟฟ้าออก | วัตต์ | 350 420 420 | 475 475 | |||
| ความเร็รวอบเดินตัวเปล่า | ||||||
| —เกียร์ 1 | รอบ/นาที | 1 100 | 0 - 1100 | 0 - 1 100 | 0 - 1100 | 0 - 1 100 |
| —เกียร์ 2 | รอบ/นาที | 3000 | 0 - 3 000 | 0 - 3 000 | 0 - 3 000 | 0 - 3 000 |
| ความเร็รวอบกําหนด | ||||||
| —เกียร์ 1 | รอบ/นาที | 740 | 0 - 740 | 0 - 740 | 0 - 1100 | 0 - 1 100 |
| —เกียร์ 2 | รอบ/นาที | 1 930 | 0 - 1 930 | 0 - 1 930 | 0 - 3 000 | 0 - 3 000 |
| รอบกระแทกเดินตัวเปล่า | /นาที | 48000 | 48000 | 48000 | 48000 | 48000 |
| อัตรากําลังบิด (ถี่ย์ 1/2) | Nm | 4,4/1,7 | 5,2/2,0 | 5,2/2,0 | 3,9/1,5 | 3,9/1,5 |
| การควบคุมกําลังบิดตัวรับบริเล็กทรอนิกส์ | – | – | – | – | ||
| การตั้งความเร็รวอบล่วงหน้า | – | ● | ● | ● | ● | |
| การควบคุมค่าคงที่ด้วยระบบอิเล็กทรอนิกส์ | – | – | – | ● | ● | |
| การหมูนช้ายขวา | – | ● | ● | ● | ● | |
| การเปลี่ยนเกียร์สองขึ้น | ● | ● | ● | ● | ● | |
| หัวจับดอกชนิดมีเพื่องโน | ● | ● | – | – | – | |
| หัวจับดอกชนิดซับเร็ว | – | – | ● | ● | ● | |
| ตือดแกนด้วยระบบอัตโนมติทั้งหมด(auto-lock) | – | – | ● | ● | ● | |
| ∅-ปลอกรุ่มเพลา | มม. | 43 | 43 | 43 | 43 | 43 |
| ∅-รูเจาะ สูงสุด (ถี่ย์ 1/2) | ||||||
| —งานก่ออิธุ์ | มม. | 22/16 | 22/16 | 22/16 | 22/16 | 22/16 |
| —คอนกรีต | มม. | 20/13 | 20/13 | 20/13 | 20/13 | 20/13 |
| —เหล็ก | มม. | 13/8 | 13/8 | 13/8 | 16/8 | 16/8 |
| —ไม้ | มม. | 40/25 | 40/25 | 40/25 | 40/25 | 40/25 |
| จรหนีบัวจับดอก | มม. | 1,5 - 13 | 1,5 - 13 | 1,5 - 13 | 1,5 - 13 | 1,5 - 13 |
| นําหนักตามระเบียบการ-EPTA-Procedure01/2003 | กก. | 2,5 | 2,5 | 2,5 | 2,6 | 2,6 |
| ระดับความปลอดภัย | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
1 609 929 M40 | (23.10.07) Bosch Power Tools
การประกอบ
ด้ามจับเพิ่ม (ดูภาพประกอบ A)
▶ ให้ใช้เครื่องมือไฟฟ้าพร้อมกับด้ามจับเพิ่ม 12 เสมอ
ท่านสามารถหมุนด้ามจับเพิ่ม 12 ไปยังตำแหน่งใดก็ได้ เพื่อจะได้ท่าทำงานที่มั่นคงและเหนื่อยน้อย
หมุนส่วนล่างของด้ามจับเพิ่ม 12 ไปในทิศทวนเข็มนาฬิกา และหมุนด้ามจับเพิ่ม 12 ไปยังตำแหน่งที่ต้องการ จากนั้นขันด้ามจับเพิ่ม 12 เข้าให้แน่นเหมือนเดิม โดยหมุนไปในทิศตามเข็มนาฬิกา
การปรับความลึกรูเจาะ (ดูภาพประกอบ A)
ความลึกรูเจาะที่ต้องการ X สามารถตั้งได้ด้วยก้านวัดความลึก 13 กดปุ่มปรับก้านวัดความลึก 11 และสอดก้านวัดความลึกเข้าในด้านจับเพิ่ม 12
ดันก้านวัดความลึกออกมาจนระยะห่างระหว่างปลายดอกสว่านและปลายก้านวัดความลึกเท่ากับความลึกรูเจาะที่ต้องการ X ต้องหันด้านที่เป็นร่องบนก้านวัดความลึก 13 ขึ้นบน
การเปลี่ยนเครื่องมือ
▶ ถอดปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
หัวจับดอกชนิดจับเร็ว (ดูภาพประกอบ B)
เมื่อไม่กดสวิตช์เปิด-ปิด 7 แกนสว่านจะถูกล็อก ด้วยเหตุนี้จึงสามารถเปลี่ยนเครื่องมือในหัวจับดอกได้ง่าย เร็ว และสะดวก
เปิดหัวจับดอกชนิดจับเร็ว 1 โดยหมุนไปตามทิศ ① จนเครื่องมือสามารถสอดเข้าไปได้ ใส่เครื่องมือเข้าไป
ขันปลอกหัวจับดอกชนิดจับเร็ว 1 เข้าให้แน่นโดยใช้มือหมุนไปตามทิศ ② จะไม่ได้ยินเสียงลงล็อก (“คลิก”) อีกต่อไป ในลักษณะนี้หัวจับดอกจะล็อกโดยอัตโนมัติ
เมื่อต้องการเอาเครื่องมือออกให้ลดล็อกอีกครั้ง โดยหมุนไปในทิศทางตรงกันข้าม
หัวจับดอกชนิดมีเฟืองใน (ดูภาพประกอบ C)
▶ ใส่ถุงมือป้องกันอันตรายเมื่อเปลี่ยนเครื่องมือ หัวจับดอกจะร้อนจัดได้เมื่อใช้เครื่องทำงานนานๆ
เปิดหัวจับดอกชนิดมีเฟืองใน 15 โดยการหมุนจนสามารถใส่เครื่องมือได้ จับเครื่องมือใส่เข้าไป
สอดประแจหัวจับดอก 14 เข้าในรูที่ตรงกันบนหัวจับดอกชนิดมีเฟืองใน 15 และหมุนเครื่องมือเข้าเสมอกัน
เครื่องมือขัน (ดูภาพประกอบ D)
เมื่อใช้ออกไขคง 16 ควรใช้ด้ามจับดอกทั่วไป 17 ด้วยเสมอ ต้องใช้ไขคงที่มีขนาดพอดีกับหัวสกรู
เมื่อต้องการขันสกรู ให้สับสวิทช์ปรับ "เจาะ/เจาะกระแทก" 2 ไปที่สัญลักษณ์ "เจาะ" เสมอ
การเปลี่ยนหัวจับดอก
▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
▶ สำหรับเครื่องมือไฟฟ้าที่ไม่มีการล็อคแกน ต้องให้ศูนย์บริการหลังการขายที่ได้รับแต่งตั้งสำหรับเครื่องมือไฟฟ้าบ้อช เป็นผู้เปลี่ยนหัวจับดอก
การถอดหัวจับดอก (ดูภาพประกอบ E)
กอค้ามจับเพิ่มและตั้งสวิทช์ตั้งเกียร์ 10 ไว้ในตำแหน่งกลางระหว่างเกียร์ 1 และเกียร์ 2
ใส่หมุดเหล็กขนาดเส้นผ่านศูนย์กลาง ∅ 4 มม ความยาวประมาณ 50 มม เข้าในรูบนแกนเพื่อล็อคแกนเครื่อง
ใส่ประแจหกเหลี่ยมต้านปลายสั้น 18 เข้าในหัวจับดอกชนิดจับเร็ว 1
วางเครื่องลงบนพื้นผิวที่มั่นคง (เช่น โต๊ะทำงานสำหรับช่าง) จับเครื่องให้แน่นและคลายหัวจับดอกชนิดจับเร็ว 1 ออกโดยหมุนประแจหกเหลี่ยม 18 ไปตามทิศ ① คลายหัวจับดอกชนิดจับเร็วที่ติดแน่นออกโดยเจาะเบาๆ ที่ด้านปลายยาวของประแจหกเหลี่ยม 18 ออกประแจหกเหลี่ยมออกจากหัวจับดอกชนิดจับเร็ว และขันหัวจับดอกชนิดจับเร็วออกจนสุด
การประกอบหัวจับดอก (ดูภาพประกอบ F)
การประกอบหัวจับดอกชนิดจับเร็วเข้า ให้ทำตามลำดับย้อนหลัง
▶ เมื่อประกอบเข้าเสร็จแล้ว ให้เอาหมุดเหล็กออกจากรูบนคอแกน
ต้องขันหัวจับดอกเข้าให้แน่นด้วยกำลังบิดการขันประมาณ 35-40 นิวตันเมตร
การปฏิบัติงาน
เริ่มต้นปฏิบัติงาน
ให้สังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง
การกลับทิศทางการหมุน (ดูภาพประกอบ G-H) (GSB 20 2 RE/GSB 20 2 RCE/GSB 20 2 RET)
▶ สับสวิตช์เปลี่ยนทิศทางการหมุน 5 เมื่อเครื่องหยุดนิ่งอยู่กับที่เท่านั้น
สวิตช์เปลี่ยนทิศทางการหมุน 5 ใช้สำหรับกลับทิศทางการหมุนของเครื่อง อย่างไรก็ดี หากกดสวิตช์เปิด-ปิด 7 อยู่ จะกลับทิศทางการหมุนไม่ได้
การหมุนทางขวา: สำหรับการเจาะและการขันสกรู ให้กดสวิตช์เปลี่ยนทิศทางการหมุน 5 ที่อยู่ทางด้านขวามือลงด้านล่าง และในขณะเดียวกันสวิตช์ที่อยู่ทางด้านซ้ายมือจะเลื่อนขึ้นด้านบน
การหมุนทางซ้าย: สำหรับการคลายและการขันสกรูและน็อต ให้กดสวิตช์เปลี่ยนทิศทางการหมุน 5 ที่อยู่ทางด้านซ้ายมือขึ้นด้านบน และในขณะเดียวกันสวิตช์ที่อยู่ทางด้านขวามือจะเลื่อนลงด้านล่าง
การตั้งวิธีการปฏิบัติงาน
เจาะ และ ขันสกรู
สับสวิตช์ปรับ 2 ไปที่สัญลักษณ์ "เจาะ"
เจาะกระแทก
สับสวิตช์ปรับ 2 ไปที่สัญลักษณ์ "เจาะกระแทก"
สวิตช์ปรับ 2 จะลงสลักอย่างเห็นได้ชัด และสามารถดับขณะเครื่องกำลังเดินอยู่
การเลือกเกียร์ ระบบกลไก
สามารถสับเปลี่ยนเกียร์ 10 ได้ขณะที่เครื่องหยุดนิ่งอยู่กับที่หรือเมื่อเครื่องกำลังเดินอยู่ อย่างไรก็ตาม ไม่ควรสับเปลี่ยนเกียร์ขณะเครื่องกำลังทำงานเต็มที่หรือเดินด้วยความเร็วสูงสุด ปุ่มตั้งเกียร์ 10 สามารถตั้งความเร็วรอบล่วงหน้าได้สองขั้น
เกียร์ 1:
ความเร็วรอบต่ำ สำหรับการเจาะรูเส้นผ่านศูนย์กลางขนาดกว้าง หรือสำหรับการขันสกรูเข้า
เกียร์ 2:
ความเร็วรอบสูง สำหรับการเจาะรูเส้นผ่านศูนย์กลางขนาดเล็ก
หากสับปุ่มตั้งเกียร์ 10 เข้าล็อกได้ไม่เต็มที่ ให้หมุนเพลาขับเบาๆ ตัวดอกสว่านโดยการบิดหัวสว่าน
การเปิด-ปิดเครื่อง
เปิดเครื่องทำงานโดยกดสวิตช์เปิด-ปิด 7 และกดค้างไว้ หรือกดสวิตช์เปิด-ปิด 7 ที่กดค้างไว้ โดยกดปุ่มล็อกสวิตช์เปิด-ปิด 9
ปิดเครื่องโดยปล่อยนิ้วจากสวิตช์เปิด-ปิด 7 หรือในกรณีที่ถูกล็อกด้วยปุ่มล็อก 9 อยู่ ให้กดสวิตช์เปิด-ปิด 7 สั้นๆ และปล่อยนิ้ว
คลัตช์ตัดการทำงานเกินกำลัง
ANTI ROTATION
เพื่อจำกัดกำลังบิดสะท้อนที่เป็นอันตราย เครื่องนี้จึงมีคลัตช์นิรภัยประกอบติด (anti-rotation)
▶ หากเครื่องมือที่ใช้อยู่เกิดขัดหรือติดแน่น แรงขับไปยังเพลาสว่านจะหยุดกะทันหันเนื่องจากแรงบิดที่เกิดขึ้น ต้องถือเครื่องมือไฟฟ้าให้แน่นด้วยมือทั้งสองข้างและหาที่ยืนที่มั่นคงเสมอ
▶ หากเครื่องมือไฟฟ้าติดขัด ให้ปิดเครื่องและคลายเครื่องมือที่ใส่อยู่ให้เป็นอิสระ ในกรณีที่เปิดเครื่องทำงานโดยมีเครื่องมือเจาะติดขัดอยู่ อาจเกิดกำลังบิดสะท้อนอย่างรุนแรงขึ้นได้
การปรับความเร็วรอบ/กระทก
(GSB 20 2 RE/GSB 20 2 RCE/GSB 20 2 RET)
ท่านสามารถปรับอัตราความเร็วรอบกระแทกของเครื่องมือไฟฟ้าที่เปิดสวิตช์ทำงานได้อย่างต่อเนื่อง ทั้งนี้ขึ้นอยู่กับแรงที่กดลงบนสวิตช์เปิด-ปิด 7
กดสวิตช์เปิด-ปิด 7 เบาจะได้อัตราความเร็วรอบ/กระแสต่ำ กดสวิตช์แรงขึ้นอัตราความเร็วรอบ/กระแสจะเพิ่มขึ้น
การตั้งความเร็วรอบ/กระแสล่วงหน้า (GSB 20 2 RE)
ความเร็วรอบ/กระแสที่ต้องการสามารถตั้งล่วงหน้าได้ด้วยปุ่มตั้งความเร็วรอบล่วงหน้า 8 และตั้งได้แม้ขณะเครื่องกำลังเดินอยู่ ความเร็วรอบ/กระแสที่ต้องใช้ขึ้นอยู่กับประเภทวัสดุและเงื่อนไขการทำงาน และสามารถกำหนดได้จากการทดลองฝึกปฏิบัติ
การตั้งความเร็วรอบล่วงหน้าด้วยระบบอิเล็กทรอนิกส์ (GSB 20 2 RCE/GSB 20 2 RET)
ความเร็วรอบ/กระแทกที่ต้องการสามารถตั้งล่วงหน้าได้ด้วยปุ่มตั้งความเร็วรอบล่วงหน้าด้วยระบบอิเล็กทรอนิกส์ 3 และตั้งได้แม้ขณะเครื่องกำลังเดินอยู่
ความเร็วรอบที่ต้องใช้ขึ้นอยู่กับประเภทวัสดุและเงื่อนไขการทำงาน และสามารถกำหนดได้จากการทดสอบฝึกปฏิบัติ
การควบคุมค่าคงที่ด้วยระบบอิเล็กทรอนิกส์
(GSB 20 2 RCE/GSB 20 2 RET)
ระบบควบคุมอิเล็กทรอนิกส์จะรักษาความเร็วรอบและอัตรากระแทกที่ตั้งไว้ให้คงที่ระหว่างการเดินเครื่องตัวเปล่าและขณะใช้งานเครื่อง
การจำกัดกำลังบิดด้วยระบบอิเล็กทรอนิกส์/ การตั้งความเร็วรอบล่วงหน้า (การควบคุมกำลังบิด) (GSB 20 2 RET)
เจาะโดยตั้งความเร็วรอบล่วงหน้า: หมุนสวิตช์ปรับ 4 ไปที่สัญลักษณ์ "เจาะ" ตั้งความเร็วรอบที่ต้องการด้วยปุ่ม 3 ตั้งได้แม้ขณะเครื่องกำลังเดินอยู่
ขันสกรูโดยจำกัดกำลังบิด: หมุนสวิตช์ปรับ 4 ไปที่สัญลักษณ์ "ขันสกรู" กำลังบิดที่เกิดขึ้นจริงบนแกนเครื่องสามารถปรับได้หลากหลายด้วยปุ่ม 3 และปรับได้ขณะเครื่องกำลังทำงานอยู่: 1 = กำลังบิดต่ำ, Ⅲ = กำลังบิดสูง ความเร็วรอบสูงสุดจะถูกปรับให้เข้ากับกำลังบิด
ที่ปรับแล้วโดยอัตโนมัติ
เมื่อเครื่องทำงานมีกำลังบิดที่ตั้งไว้ล่วงหน้า เครื่องจะปิดสวิตช์ เครื่องมือจะหยุดหมุน หากเครื่องไม่ได้ทำงานแต่ยังคงกดสวิตช์ปิด-เปิด 7 อยู่ เพื่อความปลอดภัยเครื่องมือจะหมุนต่อไปด้วยความเร็วรอบต่ำเท่านั้น หลังปล่อยนิ้วจากสวิตช์ปิด-เปิด 7 เล็กน้อย ท่านสามารถขันสกรูตัวต่อไปได้ด้วยกำลังบิดเท่าเดิม
เมื่อต้องการขันสกรูโดยไม่จำกัดกำลังบิด ให้หมุนปุ่ม 3 ไปทางขวาจนสุด เว้าจำเป็นต้องตั้งไว้เช่นนี้หากแรงบิดในตำแหน่ง III ไม่เพียงพอ
ข้อแนะนำในการทำงาน
▶ จับเครื่องมือไฟฟ้าเข้าบนหัวสกรู/น็อตเมื่อเครื่องปิดอยู่เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล
คำแนะนำ
หลังจากใช้เครื่องด้วยความเร็วต่ำเป็นเวลานาน ต้องทำให้เครื่องเย็นลงโดยปล่อยให้เครื่องเดินตัวเปล่าที่ความเร็วสูงสุดนานประมาณ 3 นาที
เมื่อต้องการเจาะกระเบื้อง ให้สับสวิตช์ปรับ 2 ไปที่สัญลักษณ์ "เจาะ" อย่าตับสวิตช์ไปที่สัญลักษณ์ "เจาะกระทก" หรือเจาะโดยการกระทก จนกว่าจะได้เจาะกระเบื้องทะลุแล้ว
เมื่อต้องการเจาะคอนกรีต หิน และทำแพงอิฐ ต้องใช้ดอกสว่านที่ทำจากโลหะแข็ง
ให้ใช้เฉพาะดอกสว่าน HSS (HSS = high-speed steel) ที่ลับคมอย่างดีสำหรับเจาะโลหะ ดอกสว่านที่เป็นอุปกรณ์ประกอบของแท้ของบัตรชันประกันคุณภาพการเจาะ
ดอกสว่านเกลียวบิดขนาดตั้งแต่ 2.5-10 มม. สามารถลับได้อย่างง่ายดายด้วยที่ลับดอกสว่าน (คู่อุปกรณ์ประกอบ)
ด้ามจับนิ่ม
พื้นผิวจับ (ด้ามจับนิ่ม) 6 ลดอันตรายจากการลื่นไถล และด้วยเหตุนี้ จึงทำให้จับถือเครื่องได้มั่นคงขึ้น ในขณะเดียวกัน เครื่องมือยังช่วยลดการสั่นสะเทือนด้วย
การบำรุงรักษาและการบริการ
การบำรุงรักษาและการทำความสะอาด
▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ
เครื่องมือไฟฟ้านี้ผ่านกรรมวิธีการผลิตและตรวจสอบอย่างละเอียดมาแล้ว ถึงกระนั้น หากเครื่องเกิดขัดข้อง ต้องส่งเครื่องให้ศูนย์บริการหลังการขายที่รับตัวแทนเครื่องมือไฟฟ้า บ๊อช ซ่อมแซม เพื่อต้องการตอบแทนและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสิบหลักบนแผ่นป้ายรุ่นของเครื่องทุกครั้ง
การบริการหลังการขายและการให้คำแนะนำลูกค้า
ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพขยายและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูที่:
www.bosch-pt.com
แผนกให้คำบริการกลุ่มลูกค้าของเราพร้อมให้คำแนะนำที่ดีที่สุดแก่ท่านในเรื่องการซื้อผลิตภัณฑ์ การใช้งานและการปรับแต่งผลิตภัณฑ์และอุปกรณ์ประกอบต่างๆ
ในกรณีประกัน ซ่อมแซม หรือซื้อชิ้นส่วนมาเปลี่ยน กรุณาติดต่อผู้ขายที่ได้รับแต่งตั้งเท่านั้น
ประเทศไทย
สำนักงาน
บริษัท โรเบิร์ต บ๊อช จำกัด
ชั้น 11 ติกลิเบอร์ตี สแควร์
287 ถนนสีลม
10500
โทรศัพท์ +66 (0)2 / 6 31 18 79 - 18 88 (10หมายเลข)
โทรสาร +66 (0)2 / 2 38 47 83
ตู้ไปรษณีย์
บริษัท โรงเร็ต บัoch จำกัด
แผนกเครื่องมือไฟฟ้า
ตู้ปณ. 20 54
10501
ประเทศไทย
ศูนย์บริการซ่อมและฝึกอบรม
ศูนย์บริการซ่อมและฝึกอบรมบัตซ
2869-2869/1 ซอยบ้านกล้วย
ถนนพระรามที่ 4 (ใกล้ทางรถไฟสายปากน้ำเก่า)
ทะโขนง
10110
ประเทศไทย
โทรศัพท์ +66 (0)2 / 6 71 78 00 - 4
โทรสาร 66 (0)2 / 2 49 42 96
โทรสาร -66 (0)2 / 249 5299
การกำจัดขยะ
เครื่องมือ อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุ เพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม
ของสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า
- คำเตือนทั่วไปเพื่อความปลอดภัย ในการใช้เครื่องมือไฟฟ้า
- ⚠ คำเตือน
- การบริการ
- คำแนะนำเพื่อความปลอดภัยเฉพาะเครื่อง
- ลักษณะหน้าที่
- ประโยชน์การใช้งานของเครื่อง
- ส่วนประกอบผลิตภัณฑ์
- การประกอบ
- ด้ามจับเพิ่ม (ดูภาพประกอบ A)
- ให้ใช้เครื่องมือไฟฟ้าพร้อมกับด้ามจับเพิ่ม 12 เสมอ
- การปรับความลึกรูเจาะ (ดูภาพประกอบ A)
- การเปลี่ยนเครื่องมือ
- ถอดปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
- หัวจับดอกชนิดจับเร็ว (ดูภาพประกอบ B)
- หัวจับดอกชนิดมีเฟืองใน (ดูภาพประกอบ C)
- เครื่องมือขัน (ดูภาพประกอบ D)
- การเปลี่ยนหัวจับดอก
- การถอดหัวจับดอก (ดูภาพประกอบ E)
- การปฏิบัติงาน
- เริ่มต้นปฏิบัติงาน
- การเลือกเกียร์ ระบบกลไก
- การเปิด-ปิดเครื่อง
- คลัตช์ตัดการทำงานเกินกำลัง
- การปรับความเร็วรอบ/กระทก
- การตั้งความเร็วรอบ/กระแสล่วงหน้า (GSB 20 2 RE)
- การตั้งความเร็วรอบล่วงหน้าด้วยระบบอิเล็กทรอนิกส์ (GSB 20 2 RCE/GSB 20 2 RET)
- การควบคุมค่าคงที่ด้วยระบบอิเล็กทรอนิกส์
- การจำกัดกำลังบิดด้วยระบบอิเล็กทรอนิกส์/ การตั้งความเร็วรอบล่วงหน้า (การควบคุมกำลังบิด) (GSB 20 2 RET)
- ข้อแนะนำในการทำงาน
- คำแนะนำ
- ด้ามจับนิ่ม
- การบำรุงรักษาและการบริการ
- การบำรุงรักษาและการทำความสะอาด
- การบริการหลังการขายและการให้คำแนะนำลูกค้า
- ประเทศไทย
- สำนักงาน
- ตู้ไปรษณีย์
- ศูนย์บริการซ่อมและฝึกอบรม
- การกำจัดขยะ
แบรนด์ : BOSCH
รุ่น : GSB 550 RE Professional
หมวดหมู่ : สว่าน
