Les specifications de l'appareil photo et le contenu de ce manuel d'utilisation peuvent être modifiés sans avis préalable à la suite d'améliorations des fonctions de l'appareil photo.

Copyright

• Microsoft Windows and le logo Windows sont des marques déposées de Microsoft Corporation.
• HDMI, le logo HDMI et l'expression « High Definition Multimedia Interface » sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.
• QuickTime et le logo QuickTime sont des marques commerciales ou des marques déposées d'Apple Computer, Inc., et sont utilisés sous licence.

Documentation fournie

Guide de prise en main rapide

Décrit comment assembler et préparer l'appareil photo en vue de sa première utilisation, prendre des photos ou filmer des vidés et transférer des fichiers vers un ordinateur.

Manuel d'utilisation (CD-ROM)

Décrit comment prendre des photos sous différents modes, définir les options de prise de vue et utiliser le menu des réglages. Il fournit également des explications concernant les messages d'erreur et l'entretien de l'appareil photo.

Conventions d'écriture

Dans la presente

documentation, les touches de l'appareil photo sont indiquées en gras et entre crochets. Par exemple, [MENU] représentée la touche du menu.

Table des matieres

Avant d'utiliser I'appareil

photo :

1.Contenu du coffret 6
2. Installation de la batterie et de la carte mémoire 7
3. Chargement de la batterie et mise en marche de l'apparell photo .8
4. Choix de la langue et réglage de la date et de l'heure....9

Présentation de l'appareil photo 10

Icones 12

Utilisation de l'écran tactile ... 13

Photographier 14

Filmer une série video ... 15

Transférer des fichiers vers un PC (pour Windows) 16

Specifications. 18

Solutions aux problèmes les plus fréquents

La plupart des problèmes peuvent etre résolus facilement en configurant les options de prise de vue.

Pour plus d'informations sur la configuration des options de prise de vue, veuillez vous reporter au manuel d'utilisation disponible sur le CD-ROM.

Les yeux du sujet photographié sont rouges.	Ce phénomène est provoqué par une réflexion du flash de l'appareil photo. • Réglez l'options du flash sur ANTI YEUX ROUGES ou FIX YEUX ROUGES (Voir manuel d'utilisation, p. 34) • Si la photo a déjà été prise, désisissez FIX YEUX ROUGES dans le menu d'édition. (Voir manuel d'utilisation, p. 58)
Les photos représentent des traces de poussière.	Les particules de poussière qui flottent dans l'air peuvent apparaitre sur les photos lorsque le flash est utilisé. • Désactive le flash ou évitez de prendre des photos dans les endroits poussièreux. • Configurez les options de sensibilité ISO. (Voir manuel d'utilisation, p. 36)
Les photos sont flues.	Ce problème peut apparaitre lorsqu'une photo est prise dans un endroit souvent ou si l'appareil photo n'est pas tenu correctement. Configurez le Stabilisateur d'image optique (OIS) ou enforcez le déclencueur à mi-course pour vous assurer que la mise au point est faite sur le sujeit. (Voir manuel d'utilisation, p. 26)
Les photos prises de nuit sont flues.	La vitesse d'obturation diminue car l'appareil photo essais de capter davantage de lumière. L'appareil photo doit rester immobile plus longtemps, ce qui augmente les risques de mouvement de l'appareil. • Activez le flash. (Voir manuel d'utilisation, p. 34) • Choisissez le mode (•. (Voir manuel d'utilisation, p. 20) • Configurez les options de sensibilité ISO. (Voir manuel d'utilisation, p. 36) • Utilisez un trépied pour que l'apparéil photo reste immobile.
Le sujet est trop souvent sur une photo prise en contre-jour.	Des ombres peuvent apparaitre si la source d'éclairage se trouve dernierie le sujet ou si le contraste entre les zones claires et sombres est important. • Évitiez de prendre des photos en contre-jour. • Choisissez CONTRE JOUR dans le mode SCENE. (Voir manuel d'utilisation, p. 20) • Réglez l'options du flash sur CONTRE JOUR. (Voir manuel d'utilisation, p. 34) • Configurez l'options de réglage automatique du contraste (ACB). (Voir manuel d'utilisation, p. 42) • Modifiez le réglage d'exposition. (Voir manuel d'utilisation, p. 41) • Si vous photographiez un sujet lumineux cadré au centre de l'image, règlez l'options de mesure d'exposition sur [•] SÉLECTIONF. (Voir manuel d'utilisation, p. 43)

Informations relatives à la santé et à la sécurité

Respectez toujours les consignes suivantes afin de prévenir toute situation dangereuse ou illégale pendant l'utilisation de l'appareil photo et conserveze ce guide pour pouvoir vous y référer ultérieurement.

Avertissements

Situations susceptibles de vous blesser ou de blesser d'autres personnes

N'utilisez pas l'appareil photo à proximé de gaz et de liquides inflammables ou explosifs

N'utilise pas l'appareil photo à proximé de carburants, de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides ou de gaz inflammables ou de matériaux explosifs dans le même habitacle que l'appareil photo ou ses accessoires.

Ne laissez pas l'appareil photo à la portée des enfants en bas âge ou des animaux domestiques

Tenez l'appareil photo et ses accessoires hors de portée des enfants en bas âgè et des animaux. L'ingestion de petites pieces peut provoquer un étouffement ou des blessures graves. Les composants et les accessoires peuvent égalementprésenter des risques de blessure.

Évitez d'endommager la vue des sujets photographiés

N'utilise pas le flash à proximé (à moins d'un mètre) des personnes ou des animaux. L'utilisation du flash trop pres des yeux du sujet peut provoquer des léSIONs temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

Utilisez uniquement des batteries et des chargeurs homologués par Samsung. L'utilisation de batteries et de chargeurs non compatibles peut provoquer des blessures graves ou endommager votre apparéil photo.
- Ne jetez jamais les batteries au feu. Suivez la réglementation en vigueur concernant l'élimination des batteries usages.
- Ne posez jamais la batterie ou l'appareil photo à l'intérieur ou au-dessus d'un appareil chauffant, tel qu'un four à micro-ondes, une cusinière ou un radiateur. En cas de surchauffe, la batterie risque d'exploser.

Attention

Situations susceptibles d'endommager votre apparéil photo ou d'autres apparéils

Manipuez l'appareil photo avec soin et rangez-le avec précaution

• Évitez tout contact avec des liquides - ceux-ci risqueraient d'endommager gravement votre apparéil photo. N'utilise pas l' apparéil photo avec les mains mouillées. L'eau peut endommager l' apparéil photo, entraînant l'annulation de la garantie du fabricant.
• N'utilise pas et ne rangez pas l'appareil photo dans un endroit poussiereux, sale, humide ou mal aéré. Les pieces et les composants internes de l'appareil risqueraient de se déterminer.
• Protégéz l'appareil photo des chocs et vibrations excessives, qui risqueraient de l'endommager.
• Procédez avec prudence lors du branchement des cables et des chargeurs et lors de l'installation des batteries et des cartes mémoire. Forcer les connecteurs, brancher les cables incorrectly et mal installer la batterie ou une carte mémoire risquerait d'endommager les ports, les connecteurs et les accessoires. N'introduisez pas de corps étrangers dans les compartments, les logements ou les ouvertures de l'appareil photo. Les dégât s engendrés peuvent ne pas être couverts par votre garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries à des températures extrêmes (inférieures à 0^ ou supérieures à 40^ ). Les températures très faibles ou très élevées peuvent affecter la capacité de charge des batteries et le bon fonctionnement des cartes mémoire.
• Évitez tout contact de la batterie avec des objets metalliques : un court-circuit risque de se produit entre les bornes + et - et peut endommager la batterie de manière/temporaire ou permanente.
• Évitez que les cartes mémoire n'entrent en contact avec des liquides, de la poùssière ou tout corps étranger. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'introduire dans l'appareil photo.

Utilisez uniquement des accessoires homologues par Samsung

L'utilisation d'accessoires non compatibles peut endommager l'appareil photo, provoquer des blessures ou annuler votre garantie.

Protégez l'objet de l'appareil photo

Protègez l'objet des traces de doigt et des éraflues. Nettoyez l'objet en utilisant un chiffon doux et propre, exempt de poussière et spécialement prévu pour le nettoyage des objectifs.

1. Contenu du coffret

Apparel photo

Chargeur secteur (SAC-47) / Cable USB (SUC-C4)

Batterie chargeable

Dragonne

Câble audio/vidente

Guide de prise en main rapide

CD-ROM (Contient le manuel d'utilisation)

Accessoires disponibles en option

Étui

Cartes mémoire

Vendus ensemble

Manuel d'utilisation de la station d'accueil HDMI

Commande à distance

Station d'accueil (pour charger la batterie ou connecter l'appareil photo à une TVHD ou un PC)

Câble HDMI (pour visualiser des photos haute résolution ou生存 des videotos)

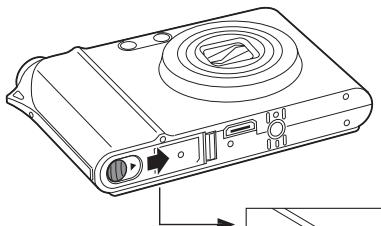

2. Installation de la batterie et de la carte mémoire

p. 75 « À propos des cartes mémoire »

p. 76 « À propos de la batterie »

Installez la carte mémoire en orientant les contacts dorés vers le haut.

Installez la batterie en orientant le logo Samsung vers le bas.

Retirer la batterie et la carte mémoire

Enoncez légèrement la carte jusqu'à ce qu'elle se déverrouille, puis faites-la glisser hors de l'appareil photo.

Soulevez le loquet pour déverrouiller la batterie.

Lorsque l'apparéil ne contient pas de carte mémmoire, la mémoire intégrée peut être utilisée comme support de stockage-temporaire.

Remarque

3. Chargement de la batterie et mise en marche de l'appareil photo

p. 76 « À propos de la batterie »

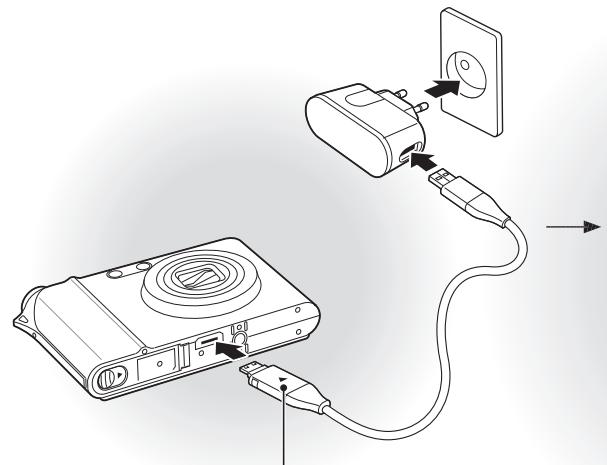

Mise en charge de la batterie

Voyant lumineux

• Rouge : chargement en cours
• Vert : chargement terminé

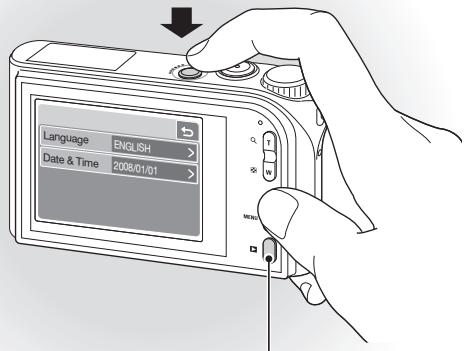

Mise en marche de l'appareil photo

Appuyez sur l'interrupteur marche/arrêt

Lors de la première mise en marche de l'apparil photo, choisissez une langue et reglez la date et l'heure.

• Appuyez sur la touche [Lecture] pour afficher les fichiers enregistrés.
• Maintenez la touche [Lecture] enforcée pour désactiver lessons de l'appareil photo.

4. Choix de la langue et réglage de la date et de l'heure

Choix de la langue

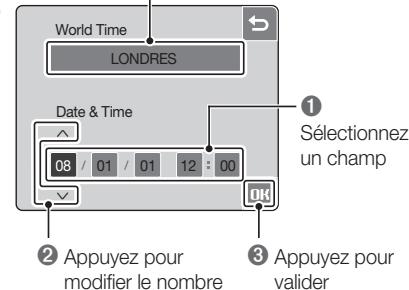

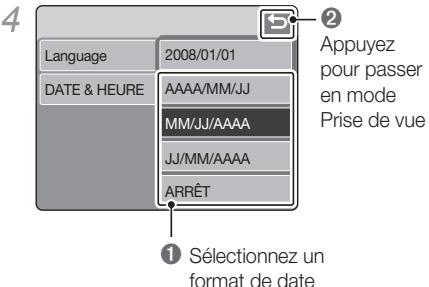

Réglage de la date et de l'heure

3

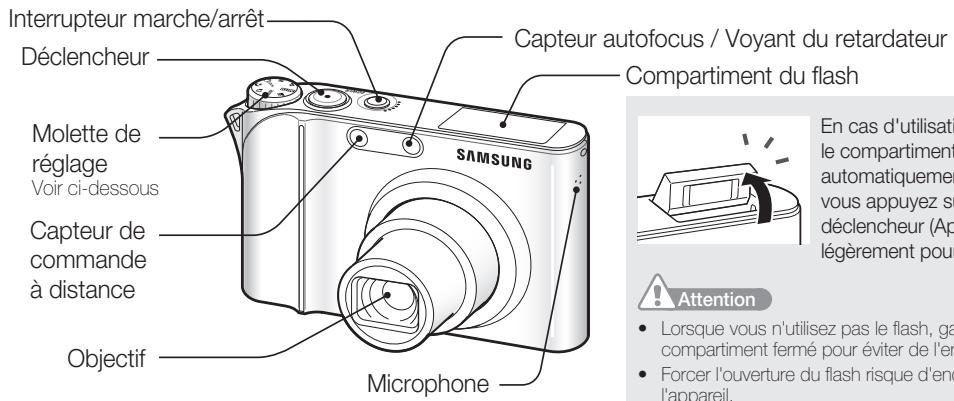

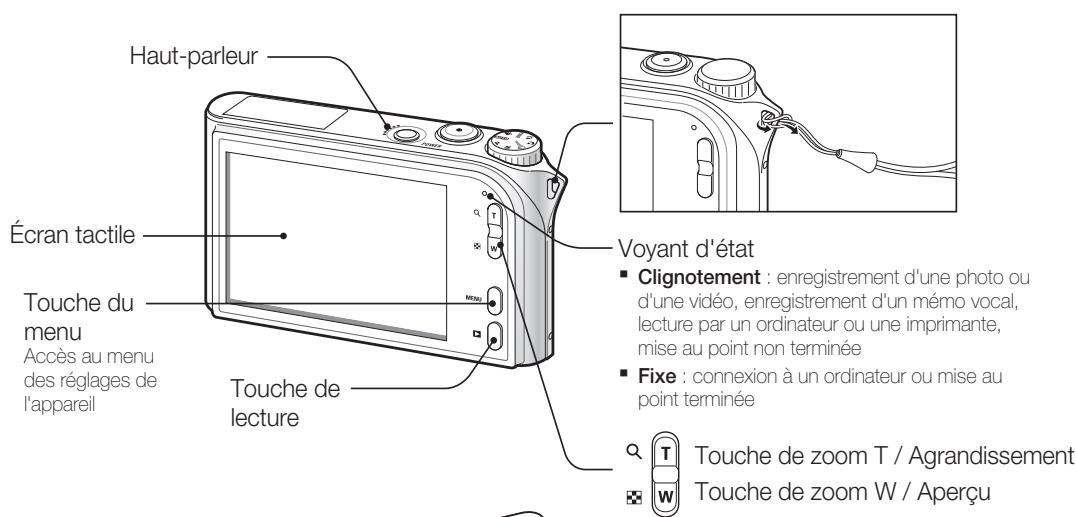

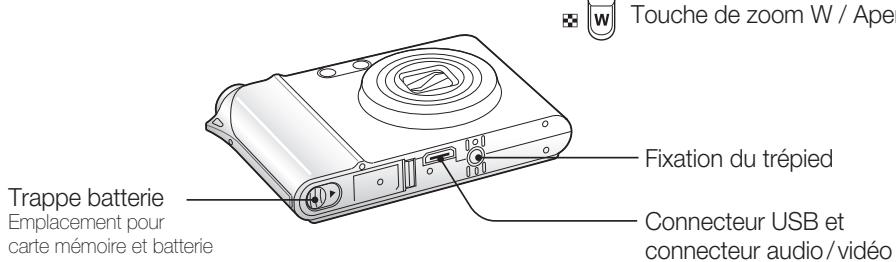

Présentation de l'appareil photo

Icône	Mode	Description
AUTO	AUTOMATIQUE	Prendre une photo facilement, avec un minimum de réglages
P	PROGRAMME	Prendre une photo en configurant différents réglages (sauf la valeur d'ouverture et la vitesse d'obturation)
M	MANUEL	Prendre une photo en configurant manuellement les réglages de prise de vue
DUAL	DUAL IS	Prendre une photo en configurant les réglages pour réduire les mouvements de l'appareil photo

Icône	Mode	Description
©	NUIT	Prendre une photo en configurant les régles pour photographier de nuit
©	BEAUTÉ	Photographier une personne en configurant des régles permettant de masquer des imperfections du visage
SCENE	SCène	Prendre une photo en configurant les régles pour une situation de prise de vue prédéfinie
©	VIDÉO	Filmer une série vidéo

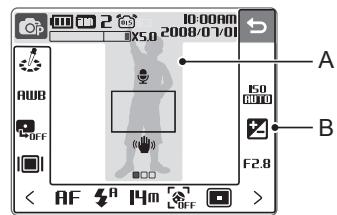

Les icônes qui apparaissent à l'écran dépendent du mode sélectionné et des options définies.

A. Écran principal

Icône	Description
OIP	Mode de prise de vue sélectionné
III	: entièrement chargée
	: chargement partiel
	: chargement nécessaire
É10	Mémoire interne
E	Carte mémoire insérée
2	Nombre de photos restantes
00:00:06	Temps d'enregistrement restant
015	Stabilisateur d'image optique (OIS)
10:00AM 2008/07/01	Date et heures
XXXX	Niveau de zoom
	Mémo vocal
	Cadre de mise au point auto.
	Mouvements de l'appareil photo
	Groupe d'options 1 (sur 3)

B. Icônes tactiles

Icône	Description
Style de photo sélectionné
RAB	Réglage de la balance des blancs
URF	Réglage de l'exposition avec ACB
I	Sélection du type d'affichage
D	Retour à l'écran précédent
S	Sélection d'une scène
ISO	Sélection de la sensibilité ISO
2	Réglage de la luminosité du visage
20	Réglage manuel de l'exposition
1/30	Réglage de la vitesse d'obturation
2	Réglage des imperfections du visage
F2.8	Réglage de la valeur d'ouverture
RF	Sélection d'une option de mise au point automatique
4	Réglage de l'utilisation du flash
1200	Sélection de la résolution vidéo

Utilisation de l'écran tactile

Actions de base pour l'utilisation de l'écran tactile.

Pour une utilisation optimale, appuyez sur l'écran tactile avec l'extrémité inférieure de votre doigt.

N'utilise pas d'objets pointus sur l'écran tactile. Vous risque de l'endommager.

Appuyer

Appuyez sur une icône pour ouvrir un menu ou configurer une option.

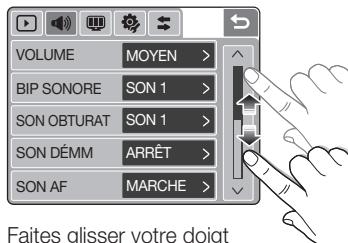

Faire glisser

Faites glisser votre doigt vers la gauche ou vers la droite pour un défilament horizontal.

Faites glisser votre doigt vers le haut ou vers le bas pour un défilament vertical.

Photographier

1 Sélectionnez AUTO

2 Cadrez le sujet à photographier.

3 Enoncez le déclencher à mi-course pour une mise au point automatique.

• Vert: mise au point terminée

• Rouge : mise au point non terminée

4 Enoncez entiement le déclencheur pour prendre un cliché.

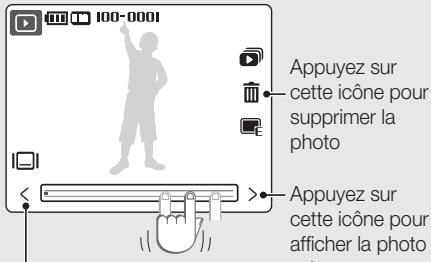

Visualiser des photos

1 Appuyez sur la touche [Lecture].
Si I'appareil photo est eteint, il s'allume.

2 Faites glisser votre doigt vers la gauche ou vers la droite pour parcourir les photos.

Appuyez sur cette icône pour afficher la photo précédente

Appuyez sur cette icône pour supprimer la photo

Appuyez sur cette icône pour afficher la photo suivante

Filmer une série video

1 Sélectionnez, 89

2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur.

• Appuyez sur cette icône pour suspendre l'enregistrement.
• Appuyez à nouveau pour reprendre.

4 Appuyez à nouveau sur le déclencheur pour arrêté l'enregistrement.

Remarque

L'appareil peut enregistrer des vidés d'une durée maximale de 20 minutes.

Visionner une vente

1 Appuyez sur la touche [Lecture].
2 Appuyez sur PLAY
3 Utilisez les icones suivantes pour controler la lecture.

Icône	Description
«	Saut en arrêté
||	Pause ou reprise après une pause
■	Arrêt de la lecture
»	Saut en avant

Transférer des fichiers vers un PC (pour Windows)

1 Insérez le CD d'installation dans le lecteur de CD-ROM et suive les instructions qui s'affichent à l'écran.

Remarque

Cliquez sur Manuel d'utilisation pour afficher le manuel d'utilisation.

Le CD contient les logiciels suivants

Samsung Master	Permet d'editor des photos et desVIDEOS
QuickTime Player 7.4	Permet de visionner des VIDEOS
Adobe Reader	Permet d'afficher le manuel d'utilisation

p. 62 « Transfert de fichiers vers un ordinateur »

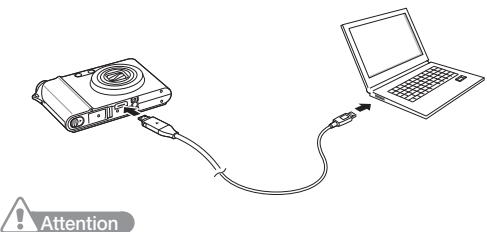

2 Branchez l'appareil photo à l'ordinateur à l'aide du cable USB.

L'extrémité du cable qui présente unvoyant lumineux (▲) doit être branchée sur l'appareil photo. Si le cable est inversé, vous risquèz de perdre des和发展s. Le fabricant déscline toute responsabilité en cas de perte de données.

ez l'appareil photo.

4 Appuyez sur ORDINATEUR.

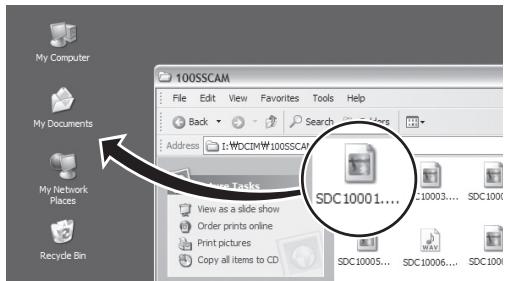

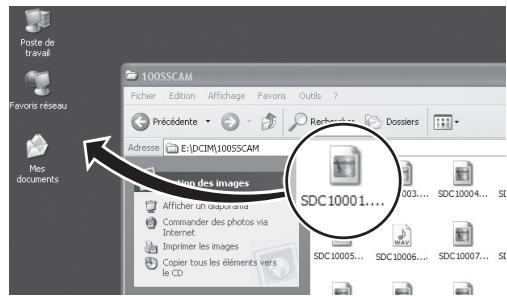

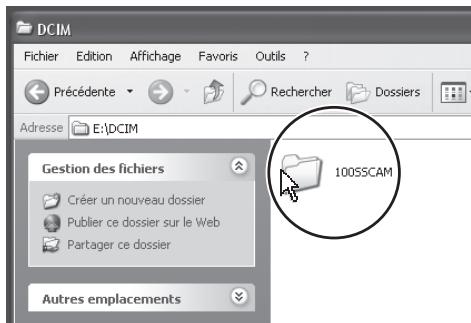

5 Sur l'ordinaire, ouvre le Poste de travail > Disque amovible > DCIM > 100SSCAM.

6 Sélectionnez les fichiers de votre besoin, puis copiez-les ou déplacez-les sur l'ordinateur.

Déconnecter l'appareil en toute sécurité (pour Windows XP)

La méthode pour débrancher le cable USB est similaire pour Windows 2000/Vista.

Capteur d'images	Type	1/1,72" (1,49 cm) CCD
	Pixels	Pixels effectifs : environ 14,7 megapixelsNombre total de pixels : environ 15 megapixels
Objectif	Distance locale	Objectif Schneider-KREUZNACH f = 6,0 - 21,6 mm(équivalent à un film 35 mm : 28 - 102 mm)
	Plage d'ouverture de l'objet	F2,8 (L) - F5,9 (T)
Écran LCD		Écran TFT LCD couleur hVGA 3,0" (7,62 cm)(460 000 pixels) (Tactile)
Mise au point	Type	Mise au point automatique TTL(MISE AU P. MULTI, MISE AU P. CENTRE,MP TACTILE, Détention visage)
	Plage	Large	Télé
		Normal	80 cm - infini
		Macro	5 cm - 80 cm
		Macro auto	5 cm - infini
Vitesse d'obturation		AUTO : 1 - 1/2 000 sMANUEL : 16 - 1/2 000 sNUIT : 8 - 1/2 000 sFEUX D'ARTIFICE : 4 s
Réduction secousses		Technologie Dual IS [OIS (Stabilisation optique de l'image) + DIS (Stabilisation numérique de l'image)]
Stockage	Support	Mémoire interne : environ 40 MoMémoire externe (en option) : carte SD(jusqu'à 4 Go garant), carte SDHC (jusqu'à8 Go garant), MMC Plus (jusqu'à 2 Go garant,4 bits 20 MHz)La capacité de la mémoire interne peut varier par rapportà ces caractéristiques.
	Format defichier	Photo : JPEG (DCF), EXIF 2.21,DPOF 1.1, PictBridge 1.0VIDEO : MP4 (H.264 (MPEG4.AVC))Audio : WAV

p. 80 « Spécifications de l'appareil photo »

	Taille d'image	Pour une carte SD de 1 Go
			Très haute	Haute	Normal
		4384 x 3288	136	265	386
		4384 x 2920	153	296	430
		4384 x 2464	180	347	501
		3264 x 2448	240	457	653
		2592 x 1944	370	685	957
		1920 x 1080	807	1 374	1 794
		1024 x 768	1 655	2 438	2 894
		Les chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier en fonction des paramétres et des conditions de prise de vue.
Interface	Sortie numérique	Connecteur : USB 2.0 (30 broches)
	Sortie audio	Mono (Haut-parleur intégré), Stériso (Écouteurs)
	Sortie écée	AV : NTSC, PAL (choix par l'utilitaire)HDMI 1.2 : NTSC, PAL (choix par l'utilitaire)Le HDM est disponible lorsque l'apparil photo est branché à la station d'accueil vendue séparément.
	Connecteur d'alimentation CC	30 broches, 4,2 V
Source d'alimentation	Batterie rechargeable	Batterie lithium-ion SLB-1137D (1 100 mAh)
	Adaptateur secteur	Chargeur (SAC-47), cable USB (SUC-C4)
	Station d'accueil (en option)	SCC-NV5 HDLa source d'alimentation peut varier en fonction de votre région.
Dimensions (1 x h x p)		94,9 x 59,5 x 19,9 mm (sans projection)
Poids		138 g (sans la batterie ni la carte mésmoire)
Température de fonctionnement		0 - 40°C
Humidité de fonctionnement		5 - 85%

Recyclage (Déchets d'équipements électriques et électroniques)

(Applicable dans le cadre de l'Union europeenne et des autres pays européens utilisant des systèmes de collecte sélective)

La présence de ce symbole sur le produit ou sur sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination non contrôlée des déchets pouvant porter préjudice à l'environnement et à la santé de l'homme, veuillez séparer ce produit des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter leur distributeur ou a se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé dans le respect de l'environnement. Les entreprises sont invitées à contacter leur fournisseur et a se référer aux conditions de leur contrat de vente. Ce produit ne doit pas etre éliminé avec les autres déchets commerciaux.

Symbole Eco de Samsung

Ce symbole créé par Samsung vise à promouvoir les activités respectuees de I'environnement mises en place par Samsung. Il illustre les efforts continus de Samsung dans le développement de produits ecologiques.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union française et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie content des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de réference stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégier les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

La batterie rechargeable intégrée à ce produit ne peut pas être remplaçée par l'utilitaire. Pour plus d'informations sur son replACEMENT, contactez vous fournisseur de services.

©2008 SAMSUNG DIGITAL IMAGING CO., LTD.

3.3.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

jissssllg lgsis jgsisps

(Windows XP allll)

Windows 2000/Vista -J USB JK pp

jus 1

My Computer > jololololololololololololololololololololololololololololololololololololol

1sI 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1

nnaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeae

nan User Manual

3 1

山

jui 2021 jui jui jui jui jui

jui jui jui uuaaui jui uui jui

g 1234567890

glgulgogagagcugla-2gusssssss

J 1

jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil

( xt^2 + x) = ( x) f^

ii j li li li li s j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

1.2g 1

j 1

ii i 1

gss s gss ssss

2j122g jai jiaai juiu 2i juiu

jla jlaaia jla clalga la jg sda jd g

#

150 y 150
