242-106 - Såg Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Ger- och kapsåg
Märke	Meec Tools
Modell	242-106
Effekt	850 W
Spänning	230-240 V AC, 50 Hz
Tomgångshastighet	5000 rpm
Sågklingdiameter	190 mm
Axelhål	25.4 mm
Klingtjocklek	2.4 mm
Antal tänder	24
Fasvinkelområde	0° till 45°
Geringsvinkelområde	-45° till +45°
Max sågbredd (0° fas / 0° gering)	105 mm
Max sågdjup (0° fas / 0° gering)	48 mm
Vikt	6 kg
Skyddsgrad	IP20
Säkerhetsklass	II (Dubbelisolerad)
Ljudtrycksnivå (LwA)	106 dB(A)
Vibrationsnivå	6.5 m/s²
Dammsugning	Dammsugarpåse medföljer
Kolborstarnas livslängd	Cirka 50 timmar eller 10 000 starter/stopp
Medföljande tillbehör	Dammsugarpåse, insexnyckel, kolborstar

Vanliga frågor - 242-106 Meec Tools

Hur byter jag sågklingan?

Koppla först ur sågen. Lyft handtaget helt. Ta bort det yttre skyddet genom att lossa fem skruvar. Använd en insexnyckel för att lossa låsskruven medurs. Ta bort den gamla klingan och montera den nya, se till att rotationsriktningen matchar pilen på det övre skyddet. Dra åt låsskruven och sätt tillbaka skyddet. Använd alltid skyddshandskar.

Hur justerar jag geringsvinkeln?

Lossa främre låsvredet på bordet. Rotera sågbordet tills visaren visar önskad vinkel (från -45° till +45°). Dra åt låsvredet ordentligt.

Hur justerar jag fasvinkeln?

Lossa bakre låsvredet på sågarmen. Luta såghuvudet till önskad vinkel (0° till 45°). Dra åt låsvredet.

Vad är avsedd användning för denna såg?

Denna såg är avsedd för stationär användning för raka klyv- och kapsnitt i trä, inklusive hårt och mjukt trä, fiberboard och spånskiva. Den kan utföra geringssnitt (-45° till +45°) och fasningssnitt (0° till 45°).

Hur ansluter jag dammsugarpåsen?

Tryck på klämman på dammsugarpåsen och skjut den på sågspånsutkastaren tills klämman griper tag i spåret. Se till att påsen inte vidrör rörliga delar under sågning.

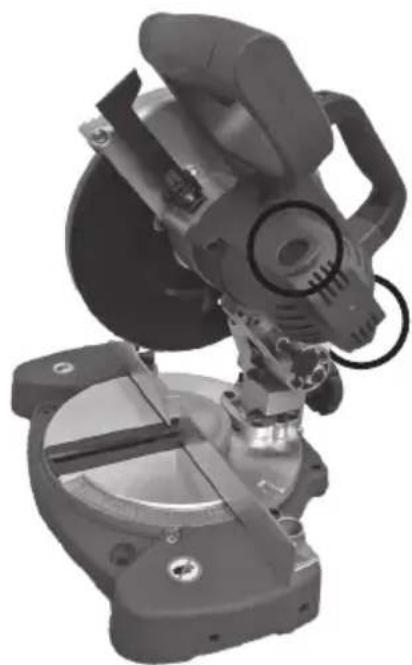

Hur ofta bör jag byta kolborstarna?

Byt kolborstarna efter cirka 50 arbetstimmar eller 10 000 starter/stopp. Kontrollera längden: minst 6,35 mm. Byt båda om någon är sliten eller skadad.

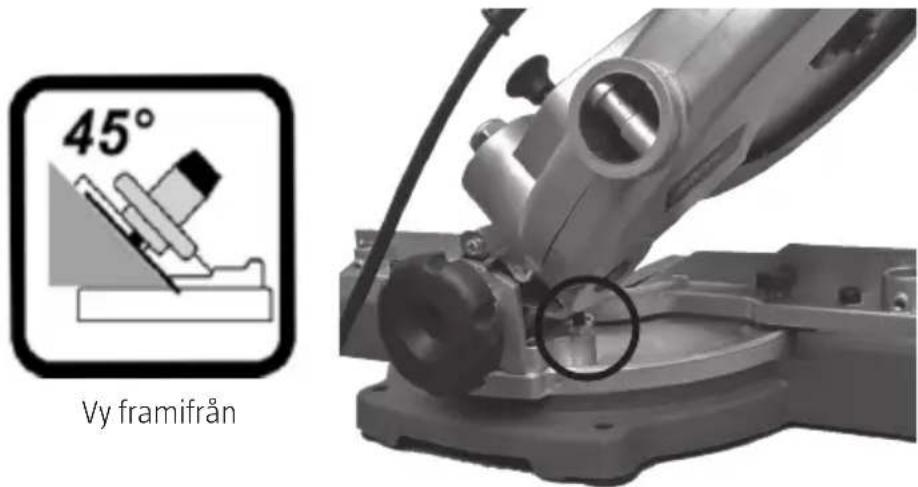

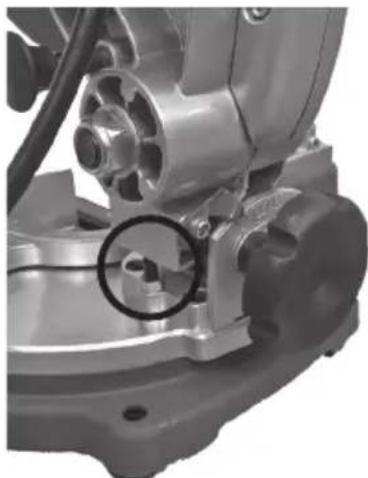

Hur finjusterar jag 90°-vinkeln?

Tryck på frigöringsspaken och sänk sågen mot bordet, lås med låsstiftet. Lossa det bakre låsvredet. Placera en vinkelhake (90°) mellan klinga och bord. Vrid på justerskruvens mutter tills vinkeln är exakt 90°. Dra åt muttern och justera visaren.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid hörselskydd och skyddsglasögon. Håll händerna borta från klingan. Använd klämmor för att säkra arbetsstycken. Se till att sågen står på en stabil yta. Koppla ur före underhåll. Använd aldrig skadade klingor.

Hur monterar jag sågen på ett arbetsbord?

Placera sågen på ett jämnt, stabilt arbetsbord. Använd lämpliga bultar genom hålen i bottenplattans mönster som visas i manualen för att fästa den ordentligt.

Vad ska jag göra om sågklingan låser sig under sågning?

Stäng omedelbart av sågen och koppla ur den. Vänta tills klingan har stannat helt. Kontrollera om det finns hinder som träbitar. Ta bort eventuellt fastnat material försiktigt. Försök inte att lossa klingan medan den fortfarande rör sig.

BRUKSANVISNING 242-106 Meec Tools

Får inte slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som ska återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Rätten till ändringar förbehålles.

Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Verne om miljøet!

Särskilda säkerhetsföreskrifter kap- och geringssågar 10

Restrisker 10

Symboler 11

TEKNISKA DATA....11

BESKRIVNING 12

FÖRE ANVÄNDNING 14

Avsedd användning 14

Förberedelser 14

Montering på arbetsbord....14

HANDHAVANDE 15

Inställning för gersågning 15

Inställning för fassågning....16

Såga 16

Anslut dammpåsen 16

Finjustering av anhåll....19

UNDERHÅLL 20

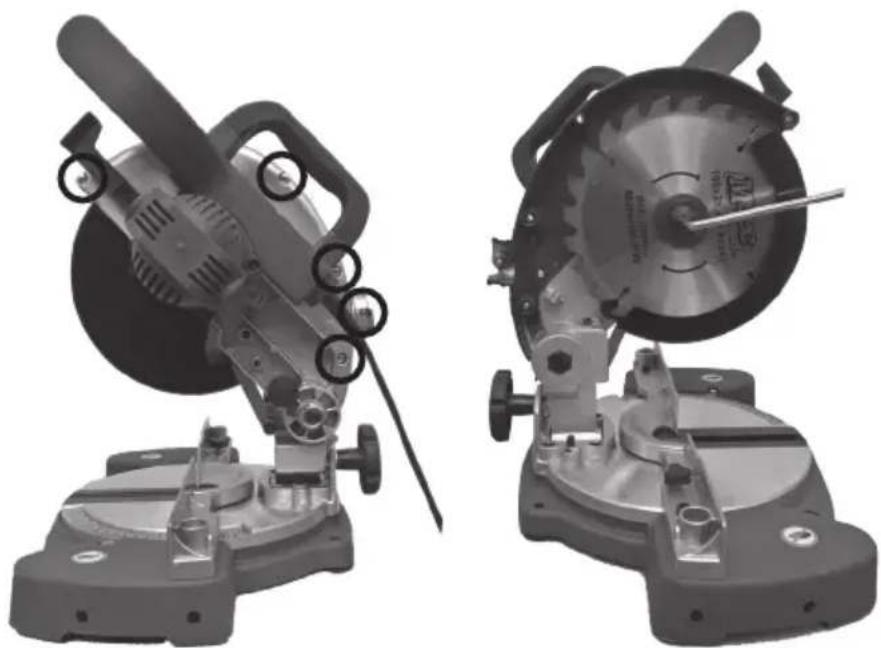

Byte av sågklinga 20

Byte av kolborstar....21

Rengöring....21

Förvaring 21

Transport 22

NORSK 23

SIKKERHETSANVISNINGER 23

Sikkerhet....23

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

VARNING! Dra alltid ut nätsladdens stickpropp ur uttaget innan service och justering av produkten!

OBS!

• Att arbeta i trä kan vara farligt om man inte gör på rätt sätt!
• Om du använder sågen med sunt förnuft och försiktighet minskar du avsevärt riskerna för personskada.
• Säkerhetsutrustning i form av skydd, tvingar, skyddsglasögon och hörselskydd kan inte kompensera dåligt omdöme, vårdslöshet eller ouppmärksamhet!
• Kom ihåg: du ansvarar själv för din egen säkerhet. Sågen har konstruerats för vissa arbetsuppgifter.
• Vi rekommenderar starkt att du inte ändrar sågen eller använder den till något annat än det som den har konstruerats för.
• Använd inte sågen om du är osäker på om den kan eller bör användas på så sätt som du har tänkt göra!

SÄKERHET

WARNING!

När du använder detta verktyg ska grundläggande försiktighetsåtgärder iakttas för att minska risken för brand, elektrisk chock och personskada. Läs alla dessa instruktioner innan du använder produkten och spara dessa instruktioner.

• Håll arbetsplatsen ren. Belamrade ytor och bord inbjuder till olyckor.
• Tag hänsyn till arbetsmiljön.

– Utsätt inte verktygen för regn.
- Använd inte verktygen i fuktiga eller våta utrymmen.
– Håll arbetsplatsen väl upplyst.

- Använd inte verktygen i närheten av lättantändliga vätskor eller gaser.

- Undvik elektrisk chock. Undvik kroppskontakt med jordade föremål som t.ex. vattenledningar, element, köksspisar och kylskåp.

• Håll andra människor på avständ. Låt inga människor, speciellt inte barn, som inte deltar i arbetet röra vid sågen eller dess skarvsladdar. Håll dem på avständ från arbetsplatsen.
• Förvara sågen i ett säkert utrymme. När verktygen inte används, förvara dem i ett torrt låst utrymme utom räckhåll för barn.
• Överbelasta inte sågen. Det gör jobbet bättre och säkrare med avsedd matningshastighet.
• Använd rätt verktyg.

- Pressa inte små verktyg att utföra stora jobb som kräver kraftfulla verktyg.

- Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för; använd t.ex. inte en cirkelsåg för att kapa trädgrenar eller timmer.

- Bär lämplig klädsel.

– Bär inga löst sittande kläder eller smycken, de kan fastna i roterande delar.
– Halksäkra skor rekommenderas vid arbete utomhus.
– Bär hårnät eller liknande om du har långt här.
– Bär alltid skyddsutrustning.
– Bär skyddsglasögon.
– Använd också dammfilter eller skyddsmask vid dammande arbeten.

• Misshandla inte nätsladden. Ryck inte i sladden, utan dra i stickproppen när stickproppen dras ur vägguttaget. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.
• Använd aldrig sågen om strömbrytaren är skadad.
• Spänn fast arbetsstycket ordentligt. När det är möjligt, använd tvingar eller skruvstäd för att spänna fast arbetsstycket. Det är säkrare än att hålla fast arbetsstycket med ena handen.
• Sträck dig inte för långt. Se till att hela tiden stå säkert med god balans.
• Håll verktygen i trim.

– Se till att de är rena och eggarna vassa för optimal effekt och ett säkert resultat.
– Följ manualens rekommendationer för underhåll.
- Kontrollera nätsladden regelbundet. Om den är skadad ska den bytas av

en kvalificerad servicetekniker.

– Syna alla skarvsladdar regelbundet så att de inte är skadade.
– Se till att sågens handtag och reglage är torra, rena och helt fria från olja, fett etc.

• Dra ur stickproppen före service.
• Ta bort alla serviceverktyg. Gör det till en vana att kontrollera att alla serviceverktyg är borttagna från sågen innan den ansluts till nätspänning.
• Undvik oavsiktlig start.

– Bär inte ett verktyg med ett finger på strömbrytaren om sladden sitter i ett uttag.

- Använd rätt skarvsladdar.

– Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk.
– Använd skarvsladdar med tillräcklig ledararea och rulla ut hela sladden.

- Använd sunt förnuft och var försiktig.

– Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt.
– Använd inte sågen när du är trött, påverkad av mediciner etc.

- Kontrollera följande innan sågen startas:

– Att alla skydd och övriga delar är oskadade och fyller sin funktion.
– Att rörliga delar kan rotera fritt och är rätt inriktade.
– Att inga rörliga delar kan fastna.
– Att ingen defekt har uppstått.
- Andra omständigheter som kan påverka arbetets utförande.

- Använd rekommenderade tillbehör.

– Användning av ej rekommenderade tillbehör kan välla olyckor eller risk för personskada.
– Repareras endast av kvalificerad tekniker.

- Sågen överensstämmer med gällande säkerhetskrav.

- Reparationer av sågen ska alltid utföras av fackman, med originalreservdelar, annars kan sågen vålla olyckor eller risk för personskada.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER KAP- OCH GERINGSSÅGAR

• Använd aldrig sågklingor som är skadade eller deformerade.
• Använd endast sågklingor som är rekommenderade av tillverkaren.
• Använd aldrig sågklingor som är tillverkade av snabbstål.
• Välj sågklinga som är lämplig för det material du ska såga i.
• Såga aldrig i andra material än de som är angivna för sågklingan.
• Kontrollera att sågklingan har rätt hastighetsklassning.
• Om du behöver förflytta sågen, ta tag i transporthandtaget.
• Använd sågen endast om skydden sitter på plats och fungerar problemfritt.
• Håll golvytan fri från spån och spillbitar.
• Använd endast distansbrickor och klingflänsar som passar till just din såg.
• Ta inte bort fastnade eller avkapade bitar förrän sågklingan har stannat. Använd skyddshanskar.
• Före sågning, se till att sågen står stadigt. Vid behov, fixera sågen vid ett arbetsbord eller liknande.
• Vid sågning, spänn alltid fast arbetsstycket med t.ex. en tving.
• Använd ett bord, rullstöd eller liknande som stöd när du arbetar med långa arbetsstycken.

RESTRISKER

- Även om sågen används helt enligt beskrivningen är det omöjligt att eliminera alla tänkbara risker. Sågens konstruktion och användning kan ge upphov till följande riskmoment vid användning av sågen:

– Kontakt med sågklingan där skyddet inte täcker
– Kontakt med roterande sågklinga (skärskada)
– Arbetstycket eller delar av det kastas bakåt mot användaren (kickback)
– Brott på sågklinga.
– Hårdmetallskär kan lossna och kastas ut.
– Hörselskada kan uppkomma om inte hörselskydd används.
- Skadligt damm kan ge skador vid användning i dåligt ventilerad lokal.

SYMBOLER

	Läs bruksanvisningen noggrant innan användning!
	Använd hörselskydd!Risk för hörselskada. Använd alltid hörselskydd när du arbetar med sågen.
	Använd skyddsglasögon!Skydda ögonen mot flygande flisor.
	Var uppmärksam, håll händerna borta från sågklingans närhet. Risk för skada vid kontakt med roterande sågklinga, även vid lågt varvtal.
	Skyddsklass II. Produkten är dubbelisolerad och behöver inte jordas.

TEKNISKA DATA

Spänning 230–240 VAC, 50 Hz

Märkeffekt 850 W

Hastighet obelastad 5000 v/min

Sågklinga ∅ 190 mm, centrumhål ∅ 25,4 mm, tjocklek 2,4 mm, 24 sågtänderr

Fasvinkel 0° till 45°

Gervinkel -45^ till + 45^

Fasvinkel O° /Gervinkel O° Max snittbredd 105 / Max Sågdjup 48 mm

Fasvinkel 45° / Gervinkel 0° Max snittbredd 70 / Max Sågdjup 48 mm

Fasvinkel 0º / Gervinkel 45º Max snittbredd 105 / Max Sågdjup 20 mm

Fasvinkel 45° / Gervinkel 45° Max snittbredd 70 / Max Sågdjup 20 mm

Max storlek arbetsstycke 130 x 45 mm

Lämplig tjocklek sågklinga 2,4 mm

Vikt 6 kg

Kapslingsklass IP20

Skyddsklass II

Ljudeffektsnivå, LwA 106 dB(A), K=3 dB

Ljudtrycksnivå, LpA 93 dB(A), K=3 dB

Vibrationsnivå 6,5 m/s², K=1,5 m/s²

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING!

Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur sågen används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när sågen är avstängt och när den körs på tomgång, utöver igångsättningstiden).

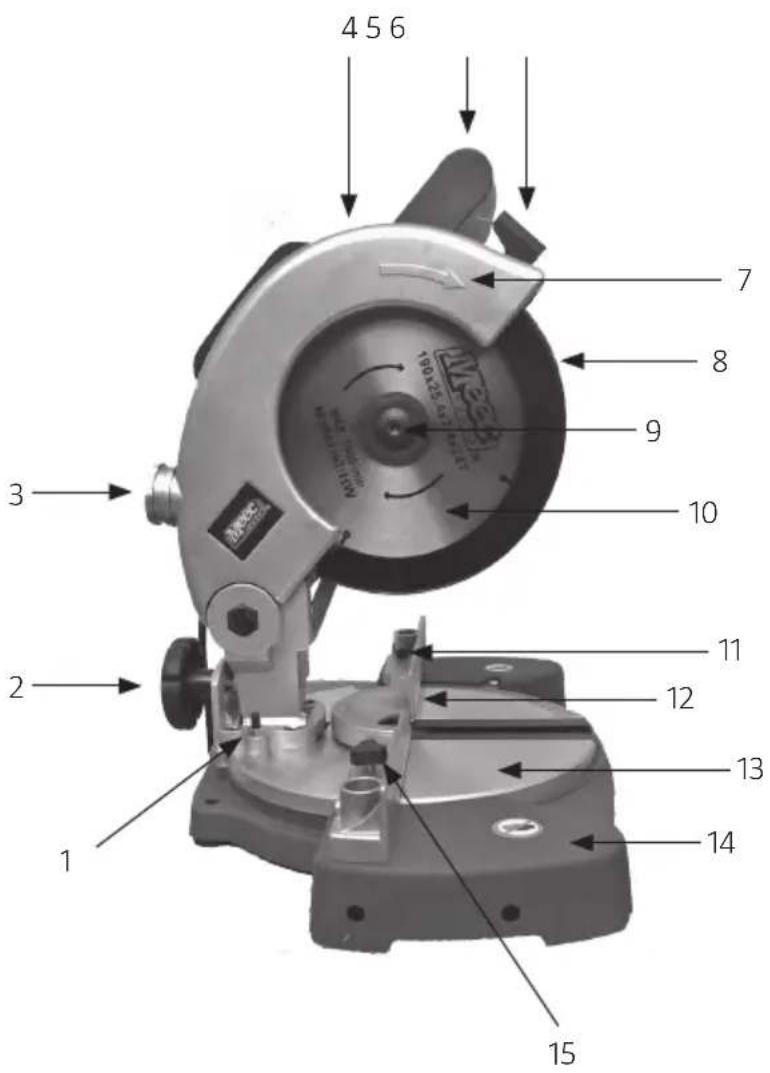

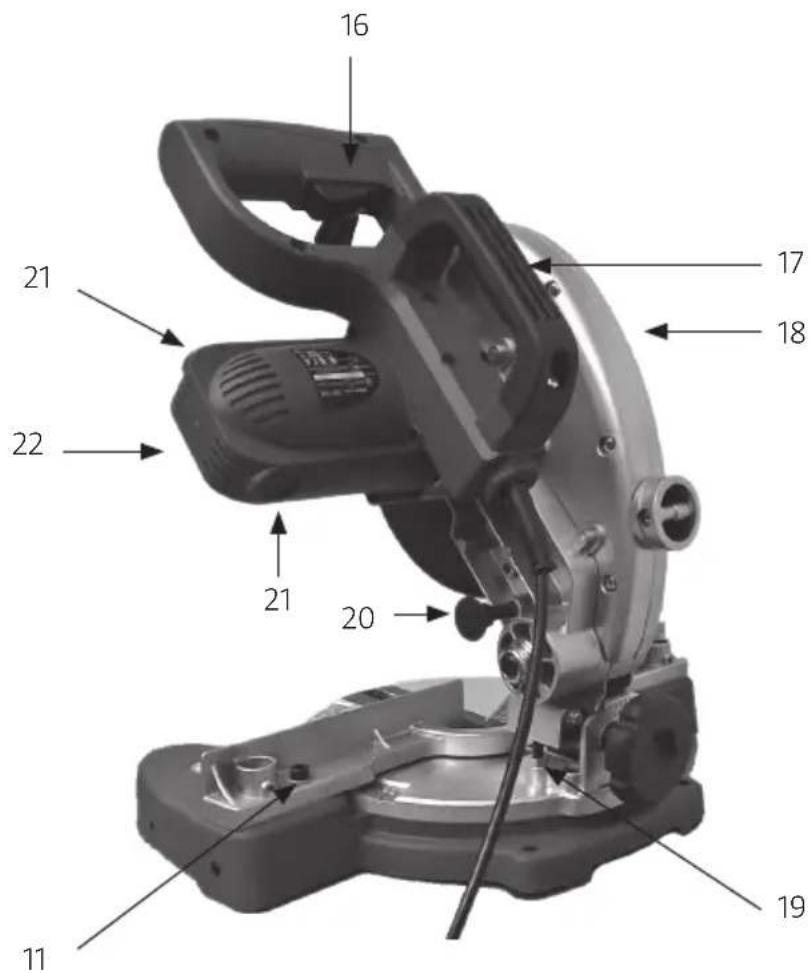

BESKRIVNING

1. Ställskruv 45°
2. Bakre låsvred
3. Spånutkast
4. Övre klingskydd
5. Manöverhandtag
6. Frigöringsreglaget
7. Rotationsriktning
8. Nedre klingskydd
9. Låsskruv
10. Sågklinga
11. Justerskruv anhåll
12. Anhåll
13. Sågbord
14. Bottenplatta
15. Främre låsvred

1. Strömbrytare
2. Transporthandtag
3. Sågenhet
4. Ställskruv 90°
5. Låssprint
6. Lock till kolborstar
7. Motor

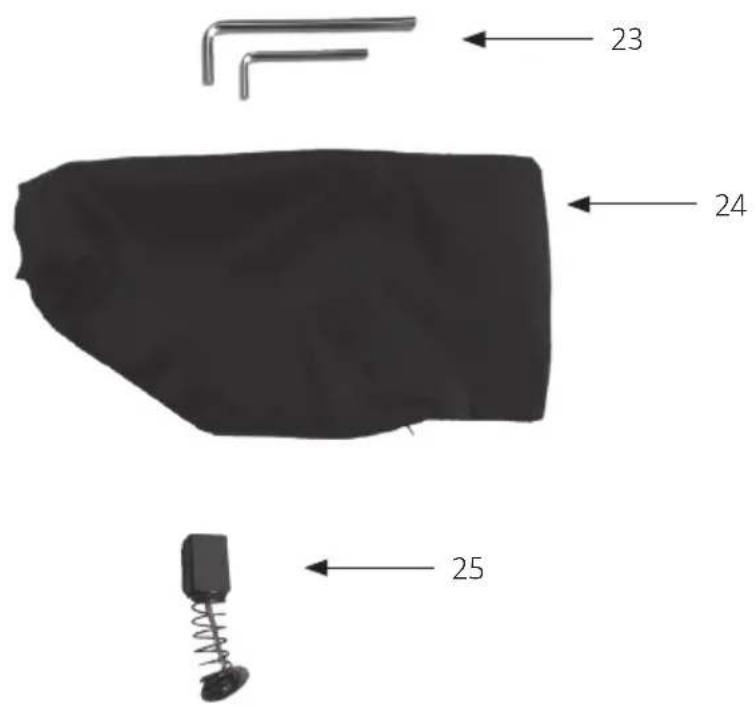

8. Insexnyckel
9. Dammpåse
10. Kolborstar

FÖRE ANVÄNDNING

WARNING! Se till att sågen inte är ansluten till nätspänning innan något arbete utförs på själva sågen.

AVSEDD ANVÄNDNING

• Sågen är avsedd för stationär användning för raka klyv- och kapsnitt i trä.
• Sågen kan användas för sågning av hårt och mjukt trä samt fiber- och spånskiva.
• Gersågning med vinkel -45^ till +45^ är möjlig, liksom fassågning 0^ till 45^ .

FÖRBEREDELSER

• Kontrollera att nätspänningsmatningen överensstämmer med sågens märkspänning.
• Placera sågen på ett plant och stabilt underlag.

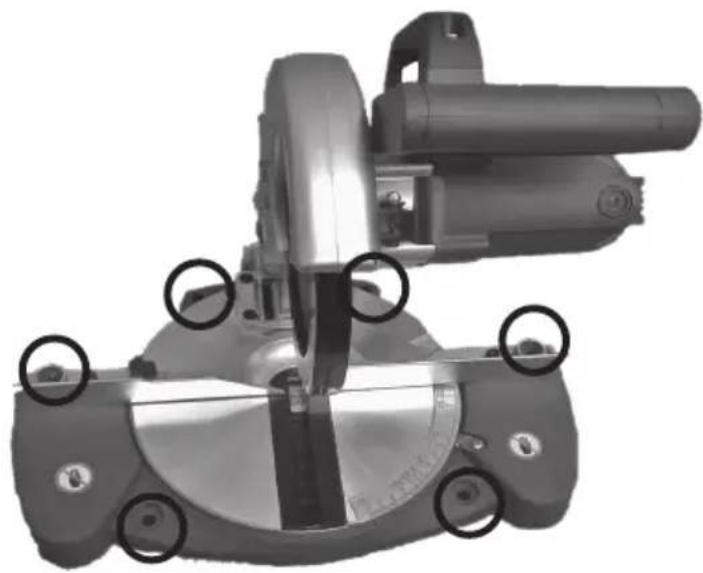

MONTERING PÅ ARBETSBORD

För att en säker hantering ska kunna garanteras bör sågen monteras på ett plant och stabilt arbetsbord.

1. Montera fast sågens bottenplatta på ett arbetsbord med hjälp av lämpliga skruvar. Använd monteringshålen enligt bilden nedan.

- Såga aldrig flera arbetsstycken samtidigt.

- Se till att det avsågade trästycket kan avlägsnas åt sidan, bort från sågklingan. I annat fall kan det fastna i klingan och slungas iväg.

- Stäng omedelbart av sågen och dra ut sladden om problem uppstår under arbetet. Kontrollera och låt vid behov reparera sågen innan den används igen.

- Stäng alltid av sågen innan du åtgärdar problem.

- Försök aldrig att avlägsna trästickor, flisor eller kärvande arbetsstycken när sågklingan roterar.

- Spänn fast arbetsstycket ordentligt, när det är möjligt, använd tvingar eller skruvstäd för att fixera arbetsstycket. Det är säkrare än att hålla fast arbetsstycket med ena handen.

- Placera inte händerna så att de plötsligt kan slinta och komma i kontakt med sågklingan.

- Håll alltid arbetsstycket mot bottenplattan och anhållet med ett fast grepp, exempelvis med hjälp av tvingar, för att undvika att arbetsstycket svänger eller vrider sig.

- Spänn fast runda arbetsstycken såsom dymlingar och liknande med lämpliga anordningar exempelvis med hjälp av tvingar.

OBS! Det går att kombinera ger- och fassågning, se tekniska data för olika kombinationer.

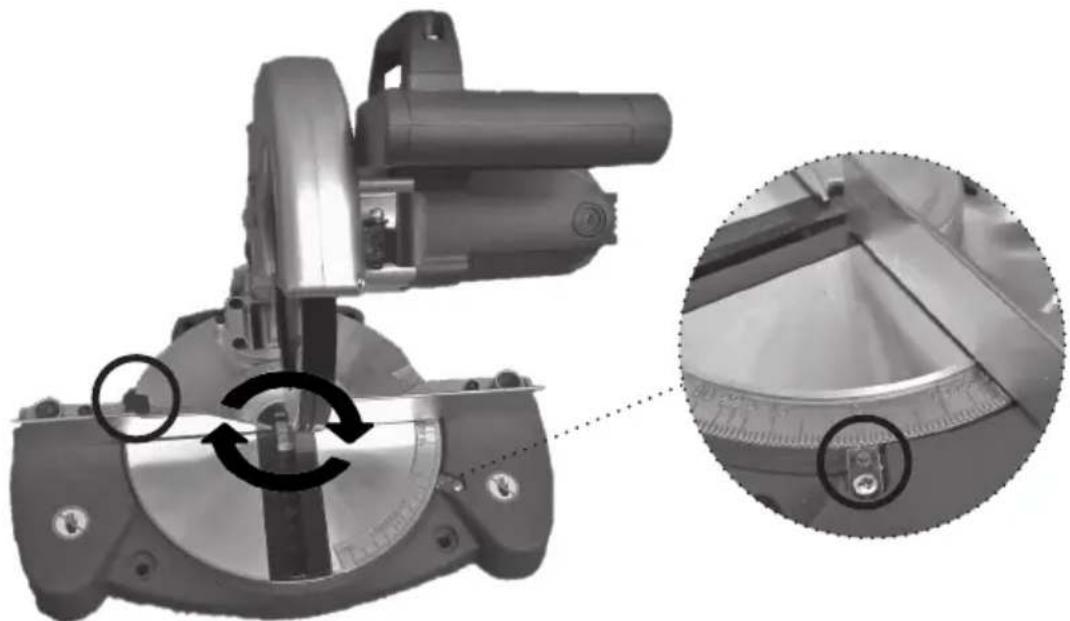

INSTÄLLNING FÖR GERSÅGNING

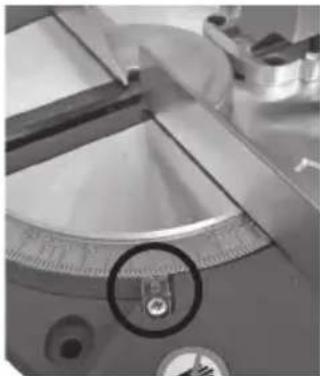

1. Lossa det främre låsvredet.

2. Rotera sågbordet så att visaren pekar på önskad vinkel i horisontalplan.

3. Dra åt låsvredet.

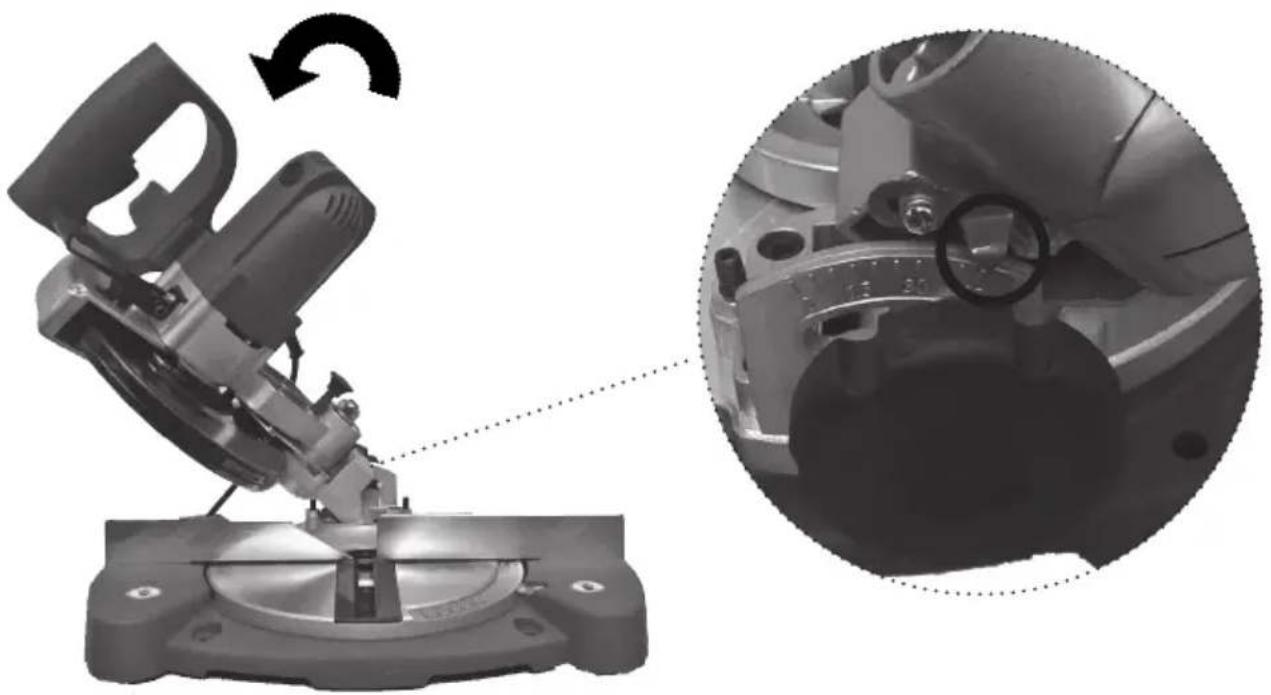

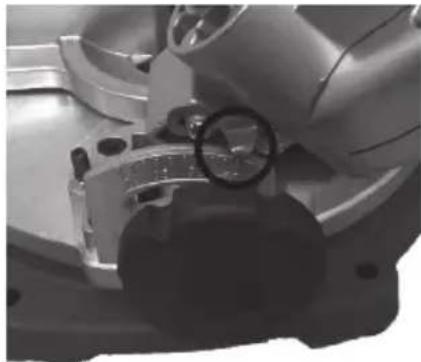

1. Lossa det bakre låsvredet.
2. Vinkla sågenheten för att ändra vinkeln i vertikalplanet så att visaren pekar på önskad vinkel.
3. Dra åt låsvredet.

1. Placera arbetsstycket platt på sågbordet med ena kanten stadigt tryckt mot anslaget. Om arbetsstycket är krökt placeras den konvexa sidan mot anslaget, annars kan arbetsstycket knäckas och låsa klingan.
2. Anslut stickkontakten till eluttaget.
3. Starta sågen genom att greppa manöverhandtaget och trycka in strömbrytaren. Fortsätt hålla strömbrytaren intryckt och vänta tills sågen har uppnått maximal hastighet innan du fortsätter och börjar såga i arbetsstycket.
4. Tryck med tummen på frigöringsreglaget och för ned sågenheten. Ge sågen tid att såga arbetsstycket av egen kraft. Applicera inte något överflödigt tryck på sågklingan.
5. När kapskäret är klart, för upp sågenheten med hjälp av manöverhandtaget och kontrollera den återgående rörelsen eftersom sågenheten är utrustad med en returfjäder. Ta inte bort arbetsstycket förrän klingan har stannat helt.
6. Stäng av sågen genom att släppa strömbrytaren i manöverhandtaget.

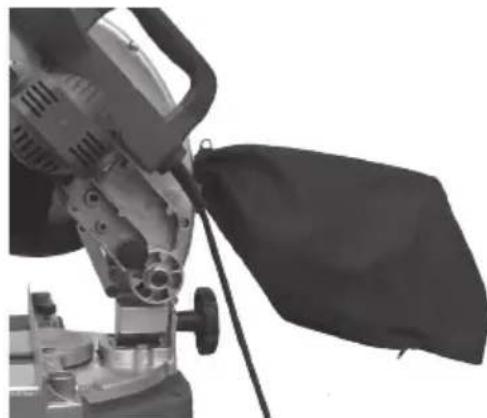

ANSLUT DAMMPÅSEN

OBS!

- Dammutsugning förhindrar ansamling av stora mängder damm, höga koncentrationer av damm i den omgivande luften och underlättar kassering.

• För att samla upp damm skall dammpåsen användas.
• Var noga med att tömma påsen i tid. Kontrollera och rensa dammpåsen efter varje användning.
• Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket. Vid blockering:

– Se till att sågen inte är ansluten till nätspänning.
– Vänta tills sågklingan har stannat helt.
– Ta reda på orsaken till blockeringen och åtgärda problemet.

1. Tryck ihop dammpåsens klämma och skjut dammpåsen över spånutkastet. Klämman måste gripa in i spånutkastets spår.

2. Se till att dammpåsen aldrig berör rörliga delar på sågen under sågning.

1. Tryck in frigöringsreglaget och för ned sågenheten med hjälp av manöverhandtaget mot sågbordet. Fixera med lässprinten.

2. Lossa det bakre låsvredet.

3. Placera vinkelhaken (90°) mellan sågklingan och sågbordet.

4. Lossa muttern till ställskruven med lämpligt verktyg exempelvis skiftnyckel (medföljer ej).

1. Justera ställskruven medurs eller moturs så att vinkeln mellan sågklingan och sågbordet är 90°.

2. Fixera ställskruven genom att dra åt muttern..

3. Lossa stjärnskruven som håller fast gervinkelskalans gradvisare och justera visaren så att den pekar på noll. Dra åt skruven.

1. Tryck in frigöringreglaget och för ned sågenheten med hjälp av manöverhandtaget mot sågbordet. Fixera med lässprinten.

2. Lossa det bakre läsvredet.

3. Placera vinkelhaken (45°) mellan sågklingan och sågbordet.

4. Lossa muttern till ställskruven med lämpligt vektyg, exempelvis skiftnyckel (medföljer ej).

5. Justera ställskruven medurs eller moturs så att vinkeln mellan sågklingan och sågbordet är 45°.

1. Fixera ställskruven genom att dra åt muttern.

2. Lossa stjärnskruven som håller fast fasvinkelskalans gradvisare och justera visaren så att den pekar på 45°. Dra åt skruven.

1. Tryck in frigöringreglaget och för ned sågenheten med hjälp av manöverhandtaget mot sågbordet. Fixera med lässprinten.

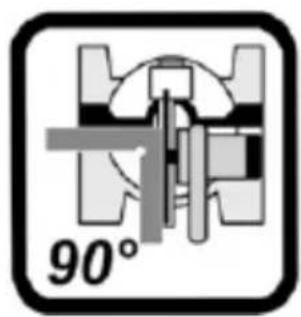

2. Placera vinkelhaken (90°) med den långa sidan mot anhållet såsom bilden visar.
3. Kontrollera om sågklingan är i 90° vinkel i förhållande till anhållet.
4. Om positionen behöver justeras, lossa de två ställskruvarna på anhållet med hjälp av insexnyckel och justera in anhållet vinkelrätt mot klingan.
5. När inställningen är klar, dra åt de två ställskruvarna med insexnyckel.

• Se till att sågen inte är ansluten till nätspänning före underhåll, rengöring och annan service.
• För ett säkert arbete, se till att sågen och ventilationsöppningarna alltid är rena.
• Reparation av sågen får endast utföras av en auktoriserad serviceverkstad.
• Om sladden är skadad ska den omedelbart bytas ut av en auktoriserad serviceverkstad.
• Använd endast godkända reservdelar och tillbehör vid service.

BYTE AV SÅGKLINGA

OBS!

• Använd aldrig större klinga än vad som anges i tekniska data för att undvika risk att den går emot klingskydden.
• Använd aldrig klinga som är så tjock att den yttre klingbrickan kommer i kontakt med de plana ytorna på spindeln – risk att klingskruven inte låser klingan korrekt på spindeln.
• Använd skyddshandskar.

TIPS! För att hindra sågklingan från att rotera medan lässkruven lossas och återmonteras, placera en spillbit trä under sågklingan, lossa frigöringsreglaget och för ned sågklingan med hjälp av manöverhandtaget mot spillbiten. På så vis bromsas klingans rotation mot spillbiten.

1. Höj upp sågenheten med hjälp av manöverhandtaget så långt det går.
2. Avlägsna det övre klingskyddet genom att lossa de fem skruvarna med hjälp av en stjärnskruvmejsel.

1. Lossa klingans lässkruv merdurs med hjälp av insexnyckel. Plocka av klingan.

2. Montera den nya sågklingan i omvänd ordning enligt ovan. OBS! Se till att klingans rotationsriktning överrensstämmer med angiven rotationsriktning på det övre klingskyddet.

3. Kontrollera att sågklingan roterar fritt och inte kommer i kontakt med någon del av sågen.

BYTE AV KOLBORSTAR

Kolborstarnas livslängd varierar beroende på hur hårt motorn belastas. Byt kolborstarna efter ca 50 driftstimmar eller efter 10000 start/stopp.

Kontrollera kolborstarna på följande sätt:

1. Ta bort de båda locken med en spårmejsel, ett på varje sida om motorn.
2. Kolborstarna sitter innanför locken, dra ur kolborstarna.

1. Kontrollera kolborstarnas längd (min. 6,35 mm).

2. Byt ut båda kolborstarna om någon av kolborstarna understiger 6,35 mm eller om någon fjäder eller shunttråd är bränd eller skadad på något sätt.

RENGÖRING

• Dammsug sågen och rengör höljet med fuktad trasa utan starka lösningsmedel, och torka noga.
  • Rengör sågen regelbundet.
• Töm dammpåsen.

FÖRVARING

• Förvara verktyg, bruksanvisning och eventuella tillbehör i originalförpackningen. På så sätt finns alltid all information och alla delar lätt åtkomliga.
• Förvara sågen torrt.

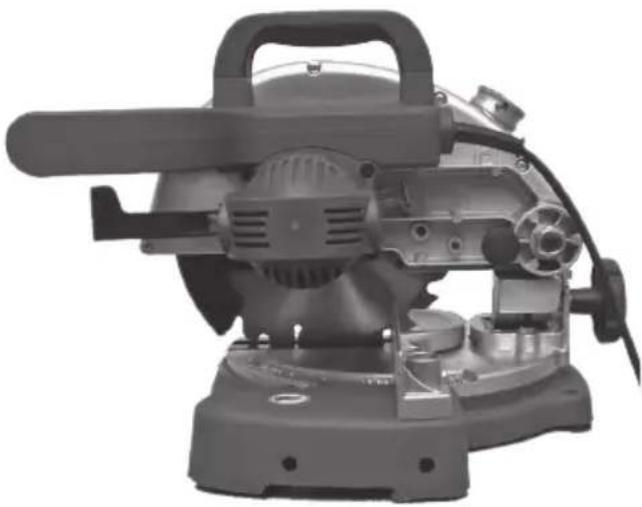

TRANSPORT

1. Stäng av sågen och dra ut sladden.
2. Tryck in frigöringreglaget och för ned sågenheten med hjälp av manöverhandtaget mot sågbordet. Fixera med låssprinten.
3. Lyft sågen i transporthandtaget vid transport. Använd originalförpackningen eller annat lämpligt skydd vid transport.
