Typ produktu	Piła do cięcia poprzecznego i kątowego
Marka	Meec Tools
Model	242-106
Moc wejściowa	850 W
Napięcie	230-240 V AC, 50 Hz
Prędkość bez obciążenia	5000 obr/min
Średnica ostrza piły	190 mm
Otwór w ostrzu	25,4 mm
Grubość ostrza	2,4 mm
Liczba zębów	24
Zakres kąta skosu	0° do 45°
Zakres kąta ukosowania	-45° do +45°
Maksymalna szerokość cięcia (0° skos / 0° ukos)	105 mm
Maksymalna głębokość cięcia (0° skos / 0° ukos)	48 mm
Waga	6 kg
Stopień ochrony	IP20
Klasa bezpieczeństwa	II (podwójnie izolowany)
Poziom mocy akustycznej (LwA)	106 dB(A)
Poziom drgań	6,5 m/s²
Odsysanie pyłu	Worek na pył w zestawie
Żywotność szczotek węglowych	Ok. 50 godzin lub 10 000 uruchomień/zatrzymań
Akcesoria w zestawie	Worek na pył, klucz imbusowy, szczotki węglowe

Często zadawane pytania - 242-106 Meec Tools

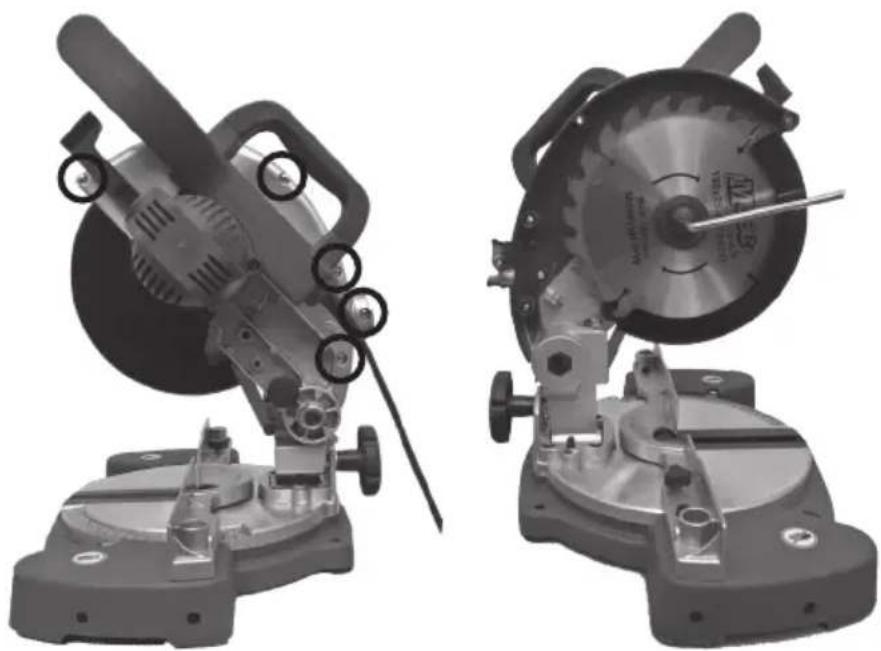

Jak wymienić ostrze piły?

Najpierw odłącz piłę od zasilania. Podnieś uchwyt do końca. Zdejmij zewnętrzną osłonę, odkręcając pięć śrub. Użyj klucza imbusowego, aby odkręcić śrubę blokującą w prawo. Wyjmij stare ostrze i zamontuj nowe, upewniając się, że kierunek obrotów jest zgodny ze strzałką na górnej osłonie. Dokręć śrubę blokującą i zamontuj osłonę. Zawsze noś rękawice ochronne.

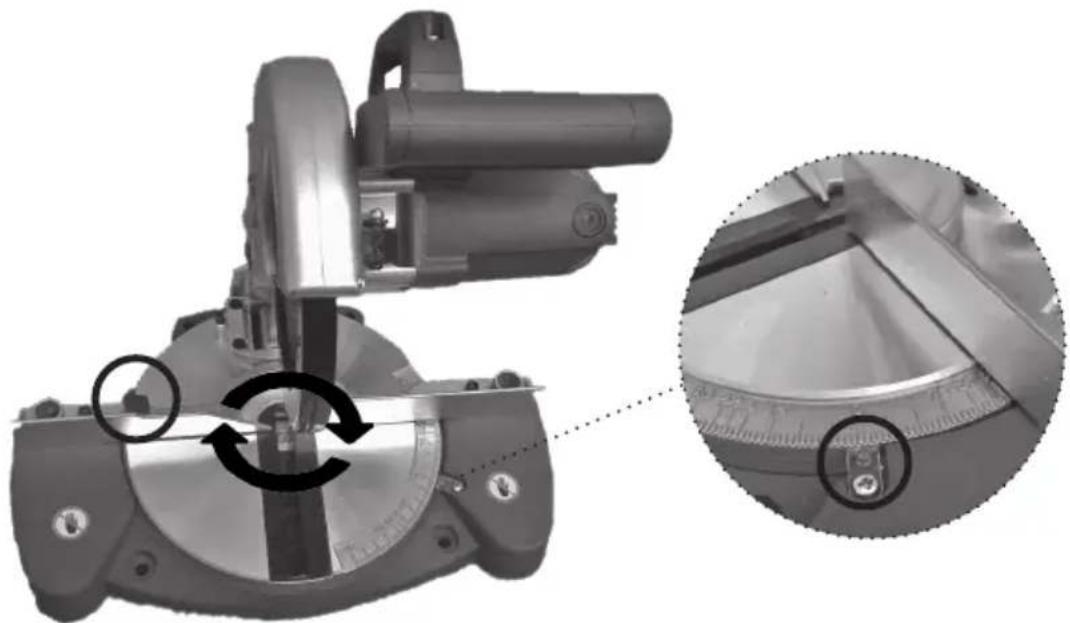

Jak wyregulować kąt ukosowania?

Poluzuj przedni pokrętło blokujące na stole. Obróć stół piły, aż wskaźnik wskaże żądany kąt (od -45° do +45°). Dokręć pokrętło blokujące.

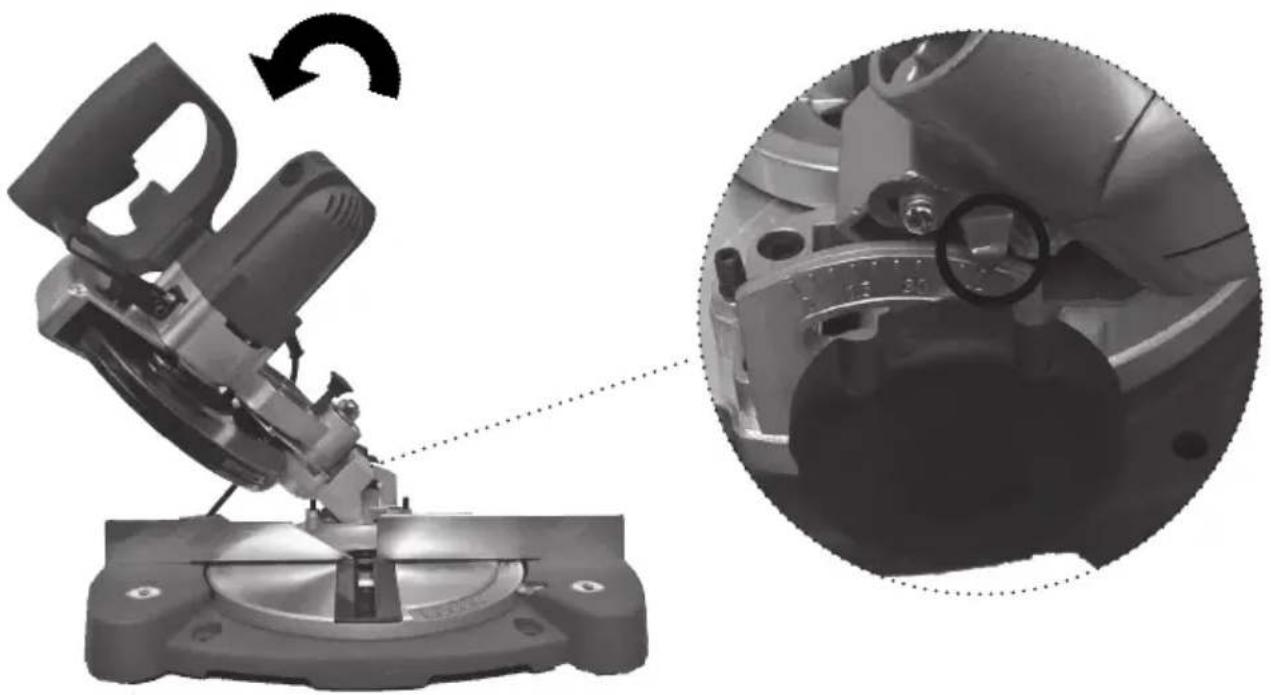

Jak wyregulować kąt skosu?

Poluzuj tylny pokrętło blokujące na ramieniu piły. Pochyl głowicę piły do żądanego kąta (0° do 45°). Dokręć pokrętło blokujące.

Jaki jest przewidziany sposób użycia tej piły?

Piła jest przeznaczona do stacjonarnego użytku do prostego rozcinania i cięcia poprzecznego w drewnie, w tym drewnie twardym i miękkim, płycie pilśniowej i płycie wiórowej. Może wykonywać cięcia pod kątem ukosowania (-45° do +45°) i cięcia skośne (0° do 45°).

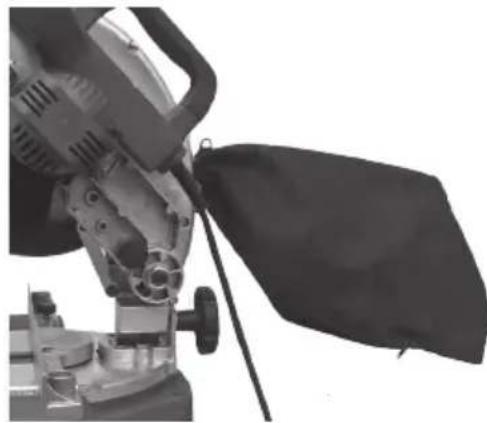

Jak podłączyć worek na pył?

Naciśnij klips na worku i nałóż go na wyrzutnik trocin, aż klips zaskoczy w rowek. Upewnij się, że worek nie dotyka ruchomych części podczas cięcia.

Jak często należy wymieniać szczotki węglowe?

Wymień szczotki węglowe po około 50 godzinach pracy lub 10 000 uruchomień/zatrzymań. Sprawdź długość: minimum 6,35 mm. Wymień obie, jeśli jedna jest zużyta lub uszkodzona.

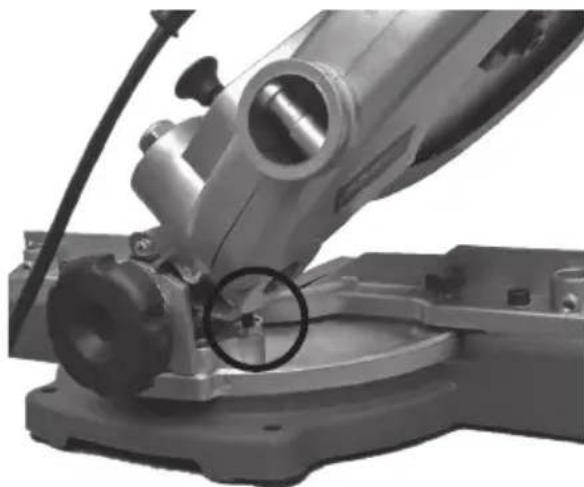

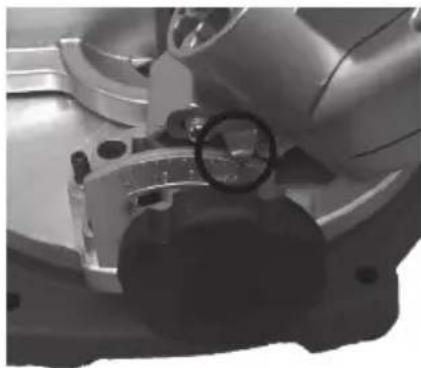

Jak dokładnie wyregulować kąt 90°?

Naciśnij dźwignię zwalniającą i opuść piłę do stołu, zablokuj kołkiem blokującym. Poluzuj tylne pokrętło blokujące. Umieść kątownik (90°) pomiędzy ostrzem a stołem. Obracaj nakrętką regulacyjną, aż kąt będzie dokładnie 90°. Dokręć nakrętkę i wyreguluj wskaźnik.

Jakie środki ostrożności należy zachować?

Zawsze noś ochronniki słuchu i okulary ochronne. Trzymaj ręce z dala od ostrza. Używaj zacisków do mocowania przedmiotów obrabianych. Upewnij się, że piła stoi na stabilnej powierzchni. Odłączaj przed konserwacją. Nigdy nie używaj uszkodzonych ostrzy.

Jak zamontować piłę na stole warsztatowym?

Umieść piłę na równym, stabilnym stole warsztatowym. Użyj odpowiednich śrub przez otwory w płycie podstawy zgodnie ze wzorem pokazanym w instrukcji, aby solidnie ją przymocować.

Co zrobić, jeśli ostrze piły zablokuje się podczas cięcia?

Natychmiast wyłącz piłę i odłącz ją od zasilania. Poczekaj, aż ostrze całkowicie się zatrzyma. Sprawdź, czy nie ma przeszkód, takich jak kawałki drewna. Ostrożnie usuń zakleszczony materiał. Nie próbuj uwalniać ostrza, gdy jest jeszcze w ruchu.

INSTRUKCJA OBSŁUGI 242-106 Meec Tools

SE Bruksanvisning för kap-/gersåg
NO Bruksanvisning for kapp-/gjærsag
PL Instrukcja obsługi pilarki ukosowej
EN User instructions for crosscut/mitre saw

Värna om miljön!

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88. www.jula.pl

Malborska 49, 03-286 Warszawa, Polska

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

MITRE SAW / KAP & GERINGSSAG KAPP- OG GJÆRSAG / PILARKA UKOŚNICA

J1X-KZ-190 190mm, 850W

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

242-106

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med følgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC EN 61029-1:2009+A11, EN 61029-2-9:2012+A11

Electromagnetic Compatibility 2014/30/EU EN 55014-1:2006+A1+A2, EN 55014-2:2015 EN 61000-3-2:2014, EN 61000-3-3:2013

RoHS Directive 2011/65/EU EN 50581:2012

Name and address of the person authorised to compile the technical file: Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Jonas Backstad Box 363, SE-532 24 Skara, Sweden

Skara 2017-06-07

Tony Vester BUSINESS AREA MANAGER

SVENSKA....7

SÄKERHETSANVISNINGAR....7

Säkerhet 7

Szczególne przepisy bezpieczeństwa dotyczące pilarek ukosowych .....42

Pozostałe czynniki ryzyka 42

Symbole 43

DANE TECHNICZNE 43

OPIS 44

PRZED UŻYCIEM 46

Przeznaczenie....46

Przygotowania 46

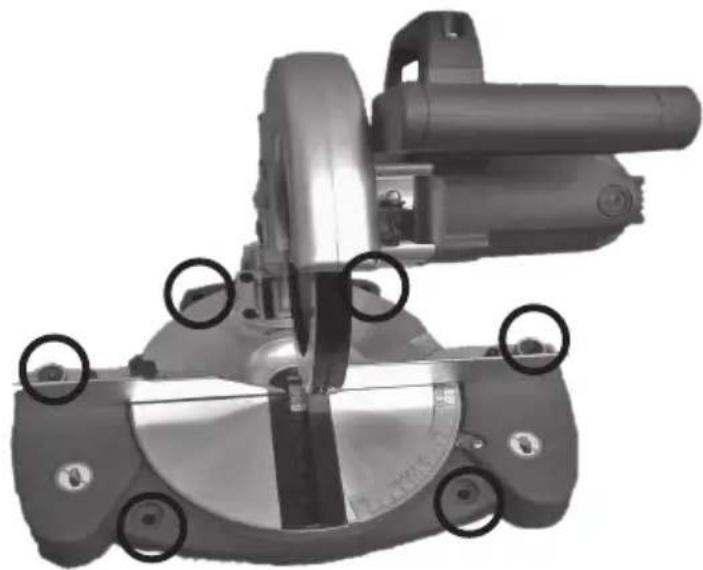

Montaż na stole roboczym....46

OBSŁUGA 47

Regulacja cięcia ukośnego 47

Regulacja cięcia fazowego 48

Ciecie 48

Podłączanie worka na pył. 48

Precyzyjna regulacja kąta 90°....49

Precyzyjna regulacja kąta 45°....50

Precyzyjna regulacja ogranicznika 51

KONSERWACJA 52

Wymiana tarczy tnącej....52

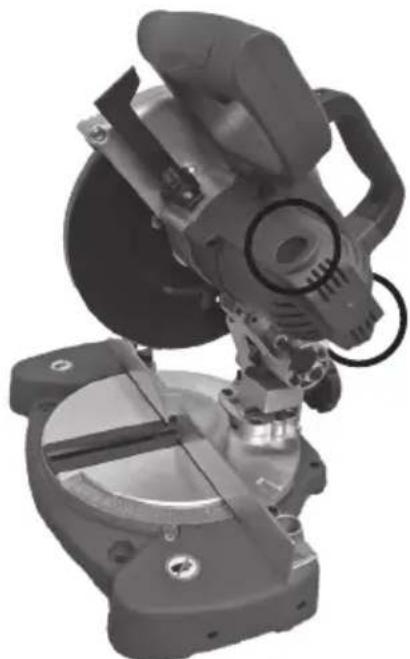

Wymiana szczotek węglowych ....53

Czyszczenie 53

Przechowywanie....54

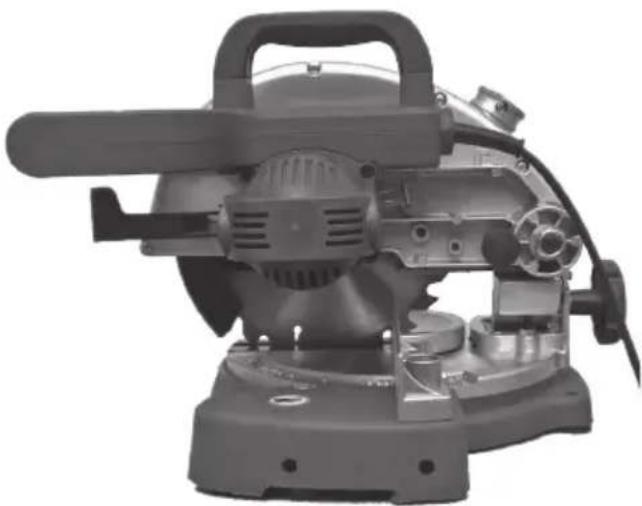

Transport 54

ENGLISH 55

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją na przyszłość.

OSTRZEŻENIE! Przed przystąpieniem do konserwacji i regulacji produktu zawsze odłączaj wtyk kabla z gniazda.

UWAGA!

• Nieprawidłowo wykonywana praca z drewnem może być niebezpieczna!
• Kierowanie się zdrowym rozsądkiem i ostrożnością podczas używania pilarki znacznie zmniejsza ryzyko obrażeń ciała.
• Środki ochrony indywidualnej w postaci ośton, ścisków, okularów ochronnych czy środków ochrony słuchu nie zrekompensują złej oceny sytuacji, niedbalstwa czy nieuwagi!
• Pamiętaj: odpowiadasz za własne bezpieczeństwo. Pilarka została skonstruowana do określonych zastosowań.
• Nie zaleca się modyfikowania pilarki ani używania jej do innego celu niż zgodny z przeznaczeniem.
• Nie używaj pilarki, jeśli nie masz pewności, czy nadaje się do danego zadania!

BEZPIECZEŃSTWO

OSTRZEŻENIE!

Podczas pracy z narzędziem należy przestrzegać podstawowych zasad bezpieczeństwa w celu zmniejszenia ryzyka pożaru, porażenia prądem i obrażeń ciała. Przed użyciem produktu zapoznaj się z niniejszą instrukcją i zachowaj ją na przyszłość.

• Utrzymuj miejsce pracy w czystości. Przeładowane powierzchnie i stoły zwiększają ryzyko wypadku.
• Zwracaj uwagę na środowisko pracy.

– Nie narażaj narzędzi na działanie deszczu.
– Nigdy nie używaj narzędzi w mokrych lub wilgotnych pomieszczeniach.
– Zapewnij dobre oświetlenie w miejscu pracy.

- Nie używaj narzędzi w pobliżu łatwopalnych cieczy lub gazów.

- Unikaj porażenia prądem. Unikaj bezpośredniego kontaktu z uziemionymi

powierzchniami, takimi jak przewody wodociągowe, kaloryfery, kuchenki i lodówki.

• Osoby postronne powinny znajdować się w bezpiecznej odległości. Nie pozwalaj osobom postronnym, zwłaszcza dzieciom, dotykać pilarki ani przedłużaczy. Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy.
• Przechowuj pilarkę w bezpiecznym miejscu. Nieużywane narzędzia przechowuj w zamkniętym, suchym pomieszczeniu, poza zasięgiem dzieci.
• Nie przeciążaj pilarki. Sprawi to, że praca z zastosowaniem odpowiedniej prędkości będzie wydajniejsza i bezpieczniejsza.
• Używaj odpowiedniego narzędzia.

– Nie przeciążaj małych narzędzi, używając ich do pracy, która wymaga mocniejszych narzędzi.

– Nie przeciążaj narzędzi ani akcesoriów, wykonując zadania inne niż zgodne z przeznaczeniem, np. nie używaj pilarki tarczowej do cięcia gałęzi czy drewna.

- Noś odpowiednią odzież.

– Nie noś luźnych ubrań ani ozdób, które mogą zostać wciągnięte przez obracające się części narzędzia.
– Do użytku zewnętrznego zaleca się stosowanie obuwia antypoślizgowego.
– Jeśli masz długie włosy, używaj siatki ochronnej.
– Zawsze stosuj środki ochrony indywidualnej.
– Noś okulary ochronne.
– Podczas prac wytwarzających pył używaj również filtra przeciwpyłowego lub maski ochronnej.

• Dbaj o kabel zasilający. Podczas wyjmowania wtyku z gniazda nie szarp za kabel, tylko chwyć wtyk. Dopilnuj, by nie doszło do kontaktu kabla zasilającego ze źródłem ciepła, olejem i ostrymi krawędziami.
• Nigdy nie używaj pilarki z uszkodzonym przełącznikiem.
• Solidnie przymocuj obrabiany przedmiot. Jeżeli to możliwe, używaj ścisków lub imadła do przymocowania obrabianego przedmiotu. Jest to bezpieczniejsze niż trzymanie obrabianego przedmiotu jedną ręką.
• Nie pochylaj się zbytnio do przodu. Przez cały czas utrzymuj stabilną postawę, aby nie stracić równowagi.
• Trzymaj narzędzia w odpowiednim położeniu.

– Dopilnuj, by były czyste, a ostrza ostre, co pozwoli uzyskać optymalne wyniki i zapewni bezpieczeństwo.
– Przestrzegaj zawartych w instrukcji wskazówek dotyczących konserwacji.
– Regularnie sprawdzaj kabel zasilający. Uszkodzony kabel powinien zostać wymieniony przez wykwalifikowanego pracownika serwisu.
– Regularnie sprawdzaj wszystkie przedłużacze pod kątem uszkodzeń.
– Dopilnuj, by uchwyty i regulatory pilarki były suche, czyste i wolne od oleju, smaru itd.

• Przed przystąpieniem do prac serwisowych wyjmij wtyk z gniazda.
• Wyciągnij wszystkie narzędzia serwisowe. Regularnie sprawdzaj, czy narzędzia serwisowe zostały wyciągnięte z pilarki przed podłączeniem jej do zasilania.
• Unikaj niezamierzonego uruchomienia narzędzia.

– Nie przenoś narzędzia, trzymając palec na przełączniku, jeśli kabel jest podłączony do gniazda.

- Używaj odpowiednich przedłużaczy.

– Podczas korzystania z przedłużaczy na zewnątrz pomieszczeń stosuj tylko te przeznaczone do użytku zewnętrznego.
– Używaj przedłużaczy o odpowiedniej powierzchni przekroju i całkowicie je rozwijaj.

- Kieruj się zdrowym rozsądkiem i zachowuj ostrożność.

– Przemyśl każdy etap pracy, aby wykonać go w sposób bezpieczny.
– Nie używaj pilarki w przypadku zmęczenia ani będąc pod wpływem leków itp.

- Przed przystąpieniem do cięcia sprawdź, czy:

– wszystkie ostony i pozostałe części są nieuszkodzone i spełniają swoje zadanie;
– ruchome części obracają się swobodnie i są prawidłowo skierowane;
– żadne ruchome części nie zablokują się;
– nie powstało żadne uszkodzenie;
— nie występują inne okoliczności mogące wpływać na wykonywaną pracę.

- Używaj zalecanych akcesoriów.

– Używanie niezalecanych akcesoriów może prowadzić do wypadków lub obrażeń ciała.
– Napraw powinien dokonywać wyłącznie wykwalifikowany technik.

- Pilarka spełnia obowiązujące wymogi bezpieczeństwa.

- Napraw pilarki powinien dokonywać tylko fachowiec, używając oryginalnych części zamiennych, w przeciwnym razie pilarka może spowodować wypadek lub obrażenia ciała.

SZCZEGÓLNE PRZEPISY BEZPIECZEŃSTWA DOTYCZĄCE PILAREK UKOSOWYCH

• Nigdy nie używaj uszkodzonych ani zniekształconych tarcz tnących.
• Korzystaj wyłącznie z tarcz tnących zalecanych przez producenta.
• Nigdy nie używaj tarcz tnących wykonanych ze stali szybkotnącej.
• Tarczę dobierz pod kątem materiału, który ma być cięty.
• Nigdy nie tnij materiałów innych niż dozwolone do stosowania z daną tarczą.
• Sprawdź, czy tarcza tnąca ma odpowiednią klasyfikację prędkości.
• Jeżeli pilarka wymaga przemieszczenia, chwyć za uchwyt transportowy.
• Używaj pilarki wyłącznie wtedy, gdy ostony znajdują się na miejscu i działają bez zarzutu.
• Dopilnuj, by podłoga była wolna od wiórów i kawałków drewna.
• Używaj wyłącznie podkładek dystansowych i kołnierzy tarczy pasujących do pilarki.
• Nie wyciągaj zablokowanych ani odciętych kawałków, zanim tarcza tnąca się nie zatrzyma. Używaj rękawic ochronnych.
• Przed przystąpieniem do cięcia upewnij się, że pilarka stoi stabilnie. W razie potrzeby przymocuj pilarkę do stołu roboczego.
• Przed cięciem zawsze dobrze zamocuj obrabiany przedmiot, np. ściskiem.
• Do cięcia długich przedmiotów używaj stołu, podpórki rolkowej itp. jako podpórki.

POZOSTAŁE CZYNNIKI RYZYKA

- Nawet jeżeli pilarka używana jest zgodnie z opisem, niemożliwe jest wyeliminowanie wszystkich zagrożeń. Konstrukcja i sposób użytkowania pilarki mogą podczas jej użytkowania stworzyć warunki do następujących zagrożeń:

– kontakt z nieosłoniętą tarczą tnącą;
– kontakt z obracającą się tarczą (przecięcie);
– odrzucenie przedmiotu lub jego fragmentu w stronę użytkownika (odrzut);
– złamanie tarczy tnącej;
– poluzowanie i odrzut ostrzy z węglików spiekanych;
– uszkodzenie słuchu w przypadku nieużywania środków ochrony słuchu;
– obrażenia spowodowane wdychaniem szkodliwego pyłu w słabo wentylowanym pomieszczeniu.

SYMBOLE

	Przed użyciem uważnie przeczytaj instrukcję obsługi!
	Używaj środków ochrony słuchu!Ryzyko uszkodzenia słuchu. Podczas pracy z narzędziem zawsze używaj środkówochrony słuchu.
	Używaj okularów ochronnych!Chrono oczy przed wyrzucanymi trocinami.
	Zachowuj ostrożność, trzymaj dłonie z dala od obracającej się tarczy.Ryzyko obrażeń ciała w razie kontaktu z obracającą się tarczą, nawet przy niskiej prędkości obrotowej.
	Klasa ochrony II. Urządzenie jest podwójnie izolowane i nie wymaga uziemienia.

DANE TECHNICZNE

Napięcie 230–240 V AC, 50 Hz

Moc znamionowa 850 W

Prędkość obrotowa bez obciążenia 5000 obr./min

Tarcza tnąca ∅190 mm, otwór ∅25,4 mm, grubość 2,4 mm, 24 zęby

Kąt fazowania Od 0° do 45°

Kąt cięcia ukośnego Od -45° do +45°

Kąt fazowania 0° / Kąt cięcia ukośnego 0° Maks. szerokość cięcia 105 / Maks. głębokość cięcia 48 mm

Kąt fazowania 45º / Kąt cięcia ukośnego 0º Maks. szerokość cięcia 70 / Maks. głębokość cięcia 48 mm

Kąt fazowania 0º / Kąt cięcia ukośnego 45º Maks. szerokość cięcia 105 / Maks. głębokość cięcia 20 mm

Kąt fazowania 45º / Kąt cięcia ukośnego 45º Maks. szerokość cięcia 70 / Maks. głębokość cięcia 20 mm

Maks. wielkość obrabianego przedmiotu 130 x 45 mm

Odpowiednia grubość tarczy 2,4 mm

Masa 6 kg

Klasa obudowy IP20

Klasa ochrony II

Poziom mocy akustycznej LwA 106 dB(A), K=3 dB

Poziom ciśnienia akustycznego LpA 93 dB(A), K=3 dB

Poziom drgań 6,5 m/s², K=1,5 m/s²

Zawsze używaj środków ochrony słuchu!

Deklarowaną wartość drgań zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań.

OSTRZEŻENIE!

W zależności od sposobu korzystania z elektronarzędzia rzeczywisty poziom drgań podczas pracy może różnic się od podanej wartości całkowitej. Dlatego na podstawie oceny narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cyklu roboczego, jak również czas, w którym pilarka jest wyłączona lub pracuje na biegu jałowym, poza czasem rozruchu) należy zidentyfikować środki ostrożności wymagane do ochrony użytkownika.

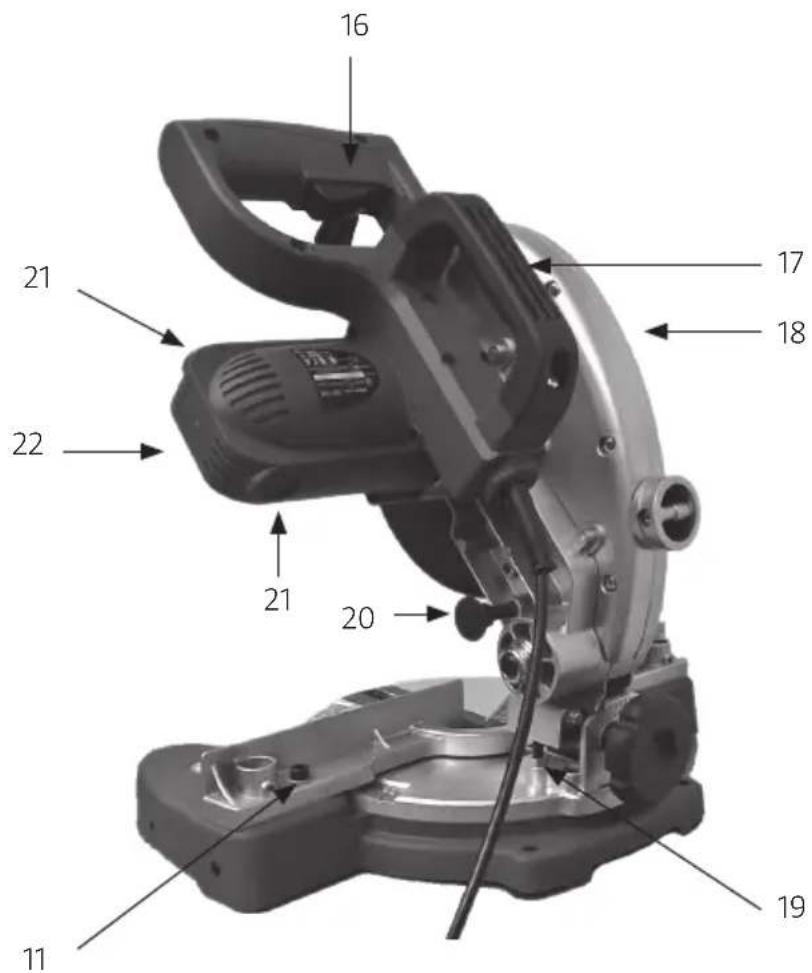

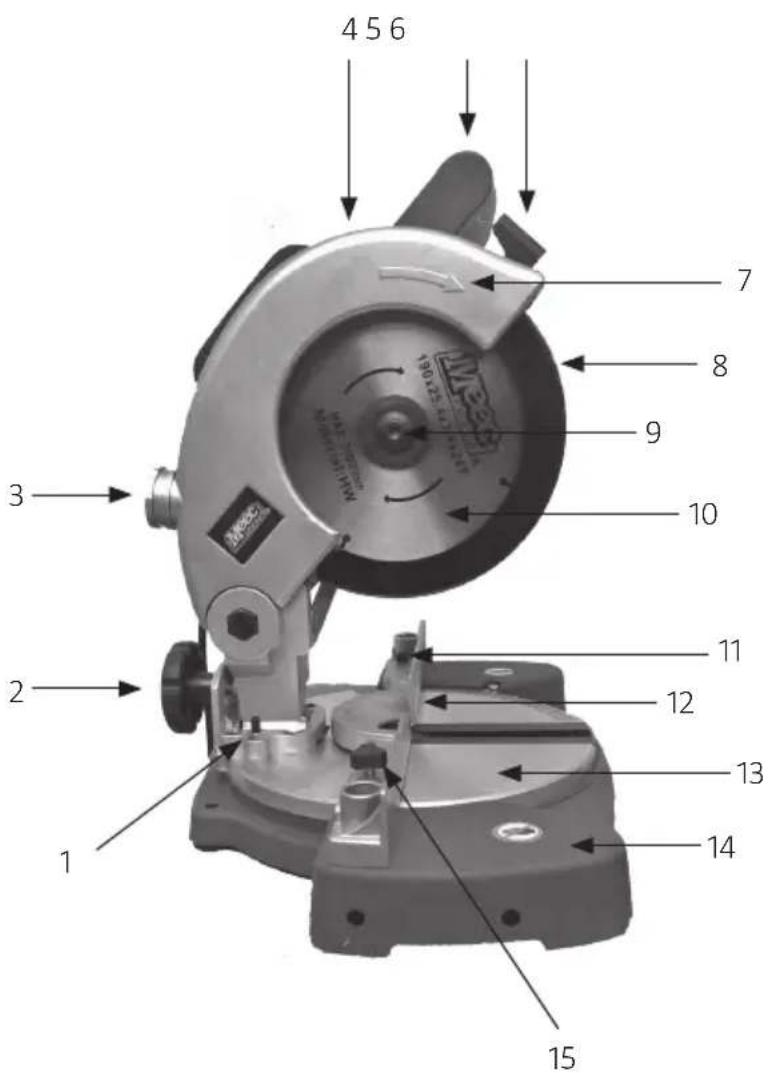

OPIS

1. Śruba regulacyjna 45°
2. Tylne pokrętło blokujące
3. Wyrzut wiórów
4. Górna osłona tarczy
5. Dźwignia sterująca
6. Regulator zwalniający
7. Kierunek obrotów
8. Dolna ośłona tarczy
9. Śruba blokująca
10. Tarcza tnąca
    11.Śrubaregulacyjna ogranicznika
11. Ogranicznik
12. Stół pilarki
13. Podstawa
14. Przedniepokrętło blokujące

1. Przełącznik
2. Uchwyt transportowy
3. Jednostka tnąca
4. Śruba regulacyjna 90°
5. Zatyczka blokująca
6. Pokrywkaszczotek węglowych
7. Silnik

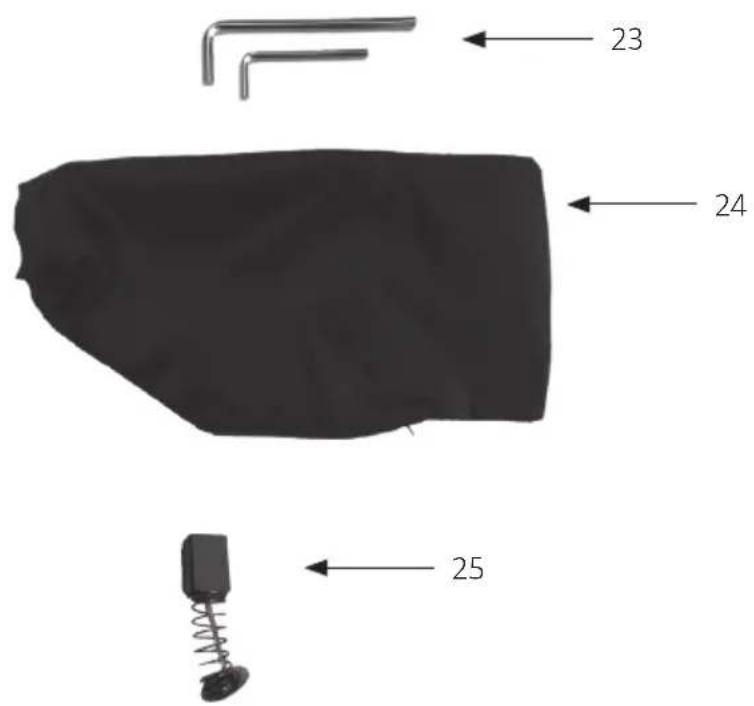

8. Klucz imbusowy
9. Worek na pyt
10. Szczotki węglowe

PRZED UŻYCIEM

OSTRZEŻENIE! Przed przeprowadzeniem jakiejkolwiek czynności związanej z pilarką upewnij się, że nie jest podłączona do zasilania.

PRZEZNACZENIE

- Pilarka jest przeznaczona do stacionarnego wzdłużnego i poprzecznego cięcia drewna.

- Pilarka może być używana do cięcia twardego i miękkiego drewna, jak również płyt pilśniowych i wiórowych.

- Możliwe jest cięcie ukośne pod kątem od -45^ do +45^ , podobnie jak fazowanie w zakresie od 0^ do 45^ .

PRZYGOTOWANIA

- Sprawdź, czy napiecie sieciowe zgadza się z napieciem znamionowym pilarki

- Umieść pilarkę na płaskim, stabilnym podłożu.

MONTAŻ NA STOLE ROBOCZYM

W celu zapewnienia bezpiecznej obsługi należy zamontować pilarkę na płaskim i stabilnym stole roboczym.

1. Przymocuj podstawę pilarki do stołu roboczego za pomocą odpowiednich wkrętów. Wykorzystaj otwory montażowe zgodnie z rysunkiem poniżej.

• Niqdy nie tnij kilku przedmiotów naraz.
• Upewnij się, że odpilowany kawałek można odsunąć na bok, z dala od ostrza. W przeciwnym razie może on utknąć w ostrzu i ulec odrzutowi.
• Jeśli podczas normalnego użytkowania wystąpią problemy, natychmiast wyłącz pilarkę i wyciągnij wtyk z gniazda. Przed ponownym użyciem sprawdź pilarkę i w razie potrzeby oddaj ją do naprawy.
• Przed przystąpieniem do usunięcia usterki lub problemu zawsze wyłączaj pilarkę.
• Nigdy nie próbuj usuwać kawałków drewna, drzazg lub zakleszczonych przedmiotów obrabianych, jeśli ostrze się obraca.
• Dobrze przymocuj obrabiany przedmiot, a jeżeli to możliwe, użyj do tego celu ścisków lub imadła. Jest to bezpieczniejsze niż trzymanie obrabianego przedmiotu jedną ręką.
• Nie trzymaj rąk tam, gdzie mogą się ześlizgnać i zetknąć z ostrzem.
• Zawsze mocno przyciskaj obrabiany przedmiot do podstawy i ogranicznika, na przykład za pomocą ścisków, aby uniknąć sytuacji, w której element zmieni kierunek lub obróci się.
• Okraqłe przedmioty, np. kołki itp., należy odpowiednio przymocować, na przykład za pomocą ścisków.

UWAGA! Możliwe jest połączenie cięcia ukośnego i fazowego, patrz dane techniczne różnych kombinacji.

REGULACJA CIĘCIA UKOŚNEGO

1. Zwolnij przednie pokrętło blokujące.
2. Przekreć stół tak, aby wskaźnik pokazywał wybrany kat w poziomie.
3. Dokreć pokrętło blokujące.

REGULACJA CIĘCIA FAZOWEGO

1. Zwolnij tylne pokrętło blokujące.
2. Aby zmienić kąt pionowy, przechyl stół tak, aby wskaźnik pokazywał wybrany kąt w pionie.
3. Dokręć pokrętło blokujące.

1. Umieść przedmiot płasko na stole pilarki. Jedna krawędź powinna być przyciśnięta do ogranicznika. Jeśli przedmiot jest zakrzywiony, wypukła strona powinna przylegać do ogranicznika. W przeciwnym razie może dojść do pęknięcia przedmiotu i zablokowania tarczy.
2. Podłącz wtyk do gniazda.
3. Uruchom pilarkę, chwytając dźwignię sterowania i wciskając przełącznik. Trzymaj wciśnięty przełącznik i zaczekaj, aż pilarka osiągnie maksymalną prędkość, zanim przejdziesz do cięcia.
4. Wciśnij kciukiem regulator zwalniający i opuść jednostkę tnącą. Nie wymuszaj pracy pilarki. Nie dociskaj obrabianego przedmiotu do tarczy.
5. Po zakończeniu cięcia poprzecznego podnieś jednostkę tnącą za pomocą dźwigni sterowania i sprawdź, czy ruch powrotny jest prawidłowy, ponieważ jednostka zaopatrzona jest w sprężynę zwrotną. Nie wyciągaj przedmiotu, zanim tarcza tnącą nie zatrzyma się całkowicie.
6. Zwolnij przełącznik na dźwigni sterowania, aby zatrzymać pilarkę.

PODŁĄCZANIE WORKA NA PYŁ

UWAGA!

• Odciąg pyłu zapobiega gromadzeniu się dużych ilości pyłu, wysokiemu stężeniu pyłu w powietrzu oraz ułatwia utylizację odpadów.
• W tym celu należy użyć worka na pył.

- Pamiętaj o regularnym opróżnianiu worka. Po każdym użyciu sprawdź i wyczyść worek na pył.

- Odciąg pyłu/wiórów może zostać zablokowany pyłem, wiórami lub fragmentami obrabianego przedmiotu. W razie zablokowania:

– Upewnij się, czy pilarka nie jest podłączona do zasilania.

– Odczekaj, aż tarcza tnąca całkowicie się zatrzyma.

– Zbadaj przyczyne zablokowania i usuń problem.

1. Ściśnij zacisk worka i przesuń worek przez wyrzut wiórów. Zacisk musi zatrzasnąć się w wycięciu w wyrzucie wiórów.

2. Dopilnuj, by worek nigdy nie dotykał ruchomych części pilarki podczas cięcia.

1. Wciśnij regulator zwalniający i przesuń jednostkę tnącą za pomocą dźwigni sterującej ku stołowi. Zablokuj zatyczką blokującą.

2. Zwolnij tylne pokretło blokujące.

3. Umieść kątownik (90°) pomiędzy tarczą tnacą a stołem pilarki.

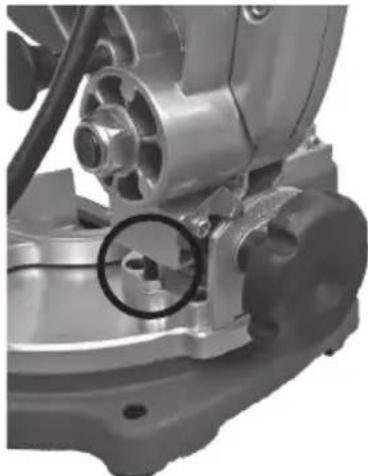

4. Odkręć nakrętkę śruby regulacyjnej odpowiednim narzędziem, np. kluczem nastawnym (do kupienia osobno).

1. Wyreguluj śrubę regulacyjną w prawo lub w lewo, by kąt pomiędzy tarczą tnącą a stołem pilarki wynosił 90°.

2. Zamocuj śrubę regulacyjną, dokręcając nakrętkę.

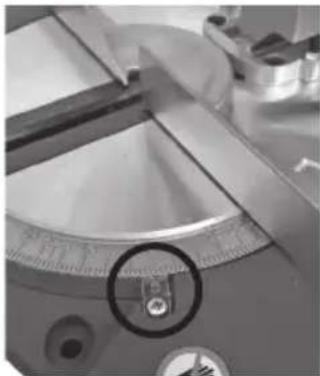

3. Poluzuj śrubę z łbem gniazdkowym mocującą wskaźnik i wyreguluj go tak, aby wskazywał zero. Dokręć śrubę.

1. Wciśnij regulator zwalniający i przesuń jednostkę tnącą za pomocą dźwigni sterującej ku stołowi. Zablokuj zatyczką blokującą.

2. Zwolnij tylne pokrętło blokujące.

3. Umieść kątownik (45°) pomiędzy tarczą tnącą a stołem pilarki.

4. Odkręć nakrętkę śruby regulacyjnej odpowiednim narzędziem, np. kluczem nastawnym (do kupienia osobno).

5. Wyreguluj śrubę regulacyjną w prawo lub w lewo, by kąt pomiędzy tarczą tnącą a stołem pilarki wynosił 45°.

Widok z przodu

1. Zamocuj śrubę regulacyjną, dokręcając nakrętkę.

2. Poluzuj śrubę z łbem gniazdkowym mocującą wskaźnik i wyreguluj go tak, aby wskazywał 45°. Dokręć śrubę.

1. Wciśnij regulator zwalniający i przesuń jednostkę tnącą ku stołowi za pomocą dźwigni sterującej. Zablokuj zatyczką blokującą.
2. Umieść katownik (90°) długim bokiem do ogranicznika, jak pokazano na rysunku.
3. Sprawdź, czy tarcza tnąca znajduje się pod kątem 90° w stosunku do ogranicznika.
4. Jeśli wymagana jest regulacja, poluzuj obie śruby regulacyjne na ograniczniku za pomocą klucza imbusowego i ustaw go prostopadle do ostrza.
5. Po zakończeniu regulacji dokreć obie śruby regulacyjne kluczem imbusowym.

• Przed przystąpieniem do konserwacji, czyszczenia lub innych czynności serwisowych upewnij się, że pilarka nie jest podłączona do zasilania.
• W celu zapewnienia bezpieczeństwa pracy upewnij się, że pilarka i otwory wentylacyjne są czyste.
• Napraw pilarki może dokonywać wyłącznie autoryzowany serwis.
• Uszkodzony kabel powinien zostać natychmiast wymieniony przez autoryzowanego pracownika serwisu.
• Naprawiając narzędzie, korzystaj wyłącznie z zatwierdzonych części i akcesoriów.

WYMIANA TARCZY TNĄCEJ

UWAGA!

• Nie używaj większych tarcz niż podane w danych technicznych, aby uniknąć ryzyka przecięcia ostony.
• Nigdy nie używaj tarczy, która jest tak gruba, że jej zewnętrzna podkładka styka się z płaskimi powierzchniami na wrzecionie – stwarza to ryzyko, że śruba nie przyciska odpowiednio tarczy do wrzeciona.
• Używaj rękawic ochronnych.

WSKAZÓWKA! Aby zapobiec obrotowi tarczy tnącej podczas odkręcania i ponownego przykręcania śruby blokującej, umieść kawałek drewna pod tarczą, zwolnij regulator zwalniający i poprowadź tarczę za pomocą dźwigni sterującej w stronę kawałka drewna. W ten sposób kawałek drewna wyhamuje obrót tarczy.

1. Podnieś jednostkę tnącą za pomocą dźwigni sterującej tak wysoko, jak to tylko możliwe.
2. Zdejmij górną ośłone tarczy, odkręcając pięć wkrętów za pomocą wkrętaka gwiazdkowego.

1. Odkręć śrubę blokującą tarczę w prawo za pomocą klucza imbusowego. Wyjmij tarczę.
2. Zamontuj nową tarczę, wykonując powyższe czynności w odwrotnej kolejności. UWAGA! Upewnij się, że kierunek obrotu tarczy zgadza się z podanym kierunkiem na górnej osłonie tarczy.
3. Sprawdź, czy ostrze obraca się swobodnie i nie styka się z żadną częścią pilarki.

WYMIANA SZCZOTEK WĘGLOWYCH

Okres użyteczności szczotek węglowych różni się w zależności od obciążenia silnika. Wymieniaj szczotki węglowe co ok. 50 godzin roboczych lub co 10 000 cykli uruchamiania/zatrzymywania.

Sprawdzaj szczotki węglowe w następujący sposób:

1. Używając wkrętaka płaskiego, zdejmij obie pokrywki, po jednej z każdej strony silnika.
2. Szczotki węglowe znajdują się za pokrywkami. Wyjmij je.

1. Sprawdź długość szczotek węglowych (min. 6,35 mm).
2. Wymień obie szczotki węglowe, jeśli któraś z nich jest krótsza niż 6,35 mm lub jeśli doszło do przepalenia lub uszkodzenia którejś ze sprężyn bądź zwór.

CZYSZCZENIE

• Odkurz pilarkę i oczyść obudowę nawilżoną szmatką bez silnego rozpuszczalnika, a następnie dokładnie ją osusz.
• Regularnie czyść pilarkę.
• Opróżnij worek na pył.

PRZECHOWYWANIE

- Przechowuj narzędzie, instrukcję obsługi oraz ewentualne akcesoria w oryginalnym opakowaniu. W ten sposób zawsze masz dostęp do wszelkich informacji oraz wszystkich części.

- Przechowuj pilarkę w suchym miejscu.

TRANSPORT

1. Wyłącz pilarkę i wyjmij wtyk z gniazda.

2. Wciśnij regulator zwalniający i przesuń jednostkę tnącą ku stołowi za pomocą dźwigni sterującej. Zablokuj zatyczką blokującą.

3. Podczas transportu podność pilarkę za uchwyt transportowy. Podczas transportu używaj oryginalnego opakowania lub innej odpowiedniej osłony.
