Produkttyp	Högtryckstvätt
Varumärke	Hamron
Modell	220-118
Strömförsörjning	220–240 V ~ 50 Hz
Effekt	1500 W
Max tryck	130 bar
Märktryck	100 bar
Flöde	450 L/h
Max vattentemperatur	40 °C
Motortyp	Universal
Pump typ	Mässing axial
Kabellängd	5 m
Slanglängd	8 m
Vikt	9.5 kg
Mått (L x B x H)	40 x 30 x 50 cm
Ljudnivå	85 dB(A)
Säkerhetsfunktioner	Överhettningsskydd, Total Stop System (TSS)
Huvudfunktioner	Justerbart tryck, skummunstycke, turbomunstycke
Underhåll	Rengör inloppsfiltret regelbundet; förvara i frostfritt utrymme
Reservdelstillgång	Genom auktoriserade servicecenter
Reparationsmöjlighet	Kan servas av kvalificerade tekniker
Manualspråk	EN, NO, PL, SV

Vanliga frågor - 220-118 Hamron

Hur ansluter jag högtryckstvätten till en vattenkälla?

Se till att vattenslangen har en diameter på minst 1/2 tum och anslut den till vatteninloppet med en snabbkopplingsadapter. Öppna vattenkällan helt innan du startar motorn.

Kan jag använda rengöringsmedel med denna högtryckstvätt?

Ja. Fyll rengöringsmedelstanken med godkänt rengöringsmedel. Montera lågtrycksmunstycket (skumkanon) och justera blandningsratten om sådan finns. Använd alltid rengöringsmedel avsedda för högtryckstvättar.

Vilken är den högsta tillåtna vattentemperaturen?

Den maximala inloppsvattentemperaturen är 40 °C. Använd inte varmt vatten eftersom det kan skada pumpens tätningar.

Hur ofta ska jag rengöra filtret?

Kontrollera och rengör vatteninloppsfiltret före varje användning. Ett igensatt filter minskar prestandan och kan orsaka pump skada.

Varför är trycket lågt?

Vanliga orsaker: igensatt munstycke, luft i systemet, låg vattenförsörjning eller sliten pump. Rengör först munstycket och avlägsna luft genom att trycka på avtryckaren utan munstycke.

Hur förvarar jag högtryckstvätten på vintern?

Töm allt vatten från pump, slang och munstycken. Kör maskinen kort med frostskyddsmedel för högtryckstvättar. Förvara i frostfritt utrymme över 0 °C.

Kan jag använda en förlängningssladd?

Ja, men använd en kraftig förlängningssladd med en tvärsnittsarea på minst 1,5 mm² och en längd som inte överstiger 20 m. Linda ut sladden helt för att förhindra överhettning.

Vad är Total Stop System?

Total Stop System stänger automatiskt av motorn när avtryckaren släpps, vilket sparar energi och minskar slitage. Den startar om när avtryckaren trycks in igen.

Hur byter jag munstycke?

Stäng av maskinen och släpp ut vattentrycket genom att trycka på avtryckaren. Tryck in snabbkopplingsringen på lansen och sätt i önskat munstycke tills det klickar. Se till att anslutningen är säker före användning.

Var hittar jag reservdelar?

Reservdelar som munstycken, tätningar och slangar finns hos auktoriserade Hamron servicecenter eller hos återförsäljaren där du köpte den. Ange modellnummer 220-118.

BRUKSANVISNING 220-118 Hamron

Bruksanvisning för högtryckstvätt

Viktiga säkerhetsanvisningar 4
Anslutning 4
Säkerhetsanordningar.... 5
Symboler 5

TEKNISKA DATA 5

BESKRIVNING 6

HANDHAVANDE 6

Avsedd användning 6
Innan användning 6
Montering 6
Anslutning 6
Användning 7
Användning av turbolansen 7

UNDERHALL 7

Förvaring 7

FELSÖKNING....7

NORSK 9

SIKKERHETSANVISNINGER 9

Viktige sikkerhetsanvisninger 9
Tilkobling 9
Sikkerhetsanordninger 10
Symboler 10

TEKNISKE DATA 10

BESKRIVELSE 11

BRUK....11

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

Viktiga säkerhetsanvisningar

• Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Kontrollera före användning att inga delar är skadade. Använd inte apparaten om den är skadad.
• Kontrollera sladden. Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.
• Apparaten ska anslutas till nät med jordfelsbrytare med utlösningsström högst 30 mA.
• Apparaten är avsedd för de tvättmedel tillverkaren rekommenderar. Användning av andra tvättmedel eller kemikalier kan medföra säkerhetsrisker.
• Använd inte apparaten i närheten av andra personer som inte bär skyddskläder.
• Högtrycksstrålar kan vara farliga om de används fel. Strålen får inte riktas mot personer, spänningsförande elutrustning eller mot högtryckstvättaggregatet.
  • Rikta inte strålen mot dig själv eller någon annan, till exempel för att rengöra kläder eller skor.
• Spruta aldrig antändliga vätskor – explosionsrisk.
• Dra alltid ut sladden innan du utför något underhålls- eller servicearbete på apparaten.
  • Låt aldrig barn eller personer som inte läst och förstått dessa anvisningar använda apparaten.
• Använd endast reservdelar och tillbehör som tillverkaren rekommenderar.
• Stäng av apparaten och dra ut sladden före rengöring och/eller underhåll.
• Högtrycksslangar, monteringsdetaljer och kopplingar är säkerhetskritiska delar. Använd endast slangar, monteringsdetaljer och kopplingar som tillverkaren rekommenderar.
• Använd inte apparaten om sladden eller andra viktiga delar, till exempel säkerhetsanordningar, högtrycksslangar och avtryckarhandtag, är skadade.
• Apparaten får inte användas vid lägre temperatur än 0 °C.
• Dra alltid ut eventuell förlängningssladd helt.
• Eventuell förlängningssladd måste vara vattentålig.
• Olämplig förlängningssladd kan medföra risk för brand och/eller elolycksfall.
  • Eventuell förlängningssladd ska uppfylla nedanstående krav rörande ledartvärsnittsarea och längd.
• 1,0 mm² max. 12,5 m
• 1,5 mm² max. 20 m
• 2,5 mm² max. 30 m
• Sladdanslutningar ska hållas torra och ovanför mark.
• Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.
• Apparaten ska placeras på plant, stabilt underlag vid drift, hantering, transport och förvaring. Om apparaten välter eller faller kan den orsaka personskada.
• Stäng omedelbart av apparaten vid problem eller funktionsfel. Vid kontakt med rengöringsmedel, stäng omedelbart av apparaten och skölj med stora mängder vatten.
• OBS! Kortvarigt spänningsfall kan uppstå när apparaten startas, vilket kan påverka annan utrustning. Om elnätets impedans är lägre än 0,335 ohm, uppstår vanligen inte sådana störningar. Du kan behöva kontakta din elleverantör för mer information.
• Felaktigt ansluten jordad stickpropp kan medföra elolycksfall. Rådfråga elektriker eller kvalificerad personal om du har frågor om elanslutning eller jordning.
• Andra aldrig stickproppen på något sätt. Låt behörig elektriker installera ett jordat nätuttag om stickproppen inte passar i nätuttaget.

Anslutning

• Apparaten ska anslutas till nät med jordfelsbrytare med utlösningsström högst 30 mA.
• VIKTIGT! Använd endast rent vatten.
• Använd lämpliga filter om det finns risk att sand kommer in i inloppet.

Säkerhetsanordningar

• Apparaten är försedd med övertrycksventil.
• Sprutpistolen har en avtryckarspärr.
• Motorn är försedd med överhettningsskydd. Apparaten startar igen efter några minuter, när den svalnat.

Symboler

Läs bruksanvisningen innan användning!

Varning! Markerar en potentiellt farlig situation.

Använd skyddsglasögon.

Utrustning klass II. Dubbelisolerad.

TEKNISKA DATA

Märkspänning	230 V ~ 50 Hz
Effekt	2200 W
Skyddsklass	II
Kapslingsklass	IPX5
Märktryck	120 bar
Max. tryck	160 bar
Max. inloppstryck	7 bar
Märkflöde	7,33 l/min
Märktemperatur	0–40 °C
Vikt	21,1 kg
Ljudtrycksnivå, L_pA	77 dB(A), K=3 dB(A)
Uppmätt ljudeffektsnivå, L_wA	84 dB(A), K=3 dB(A)
Garanterad ljudeffektsnivå, L_wA	86 dB(A)
Vibrationsnivå	2,5 m/ s^2

Använd alltid hörselskydd!

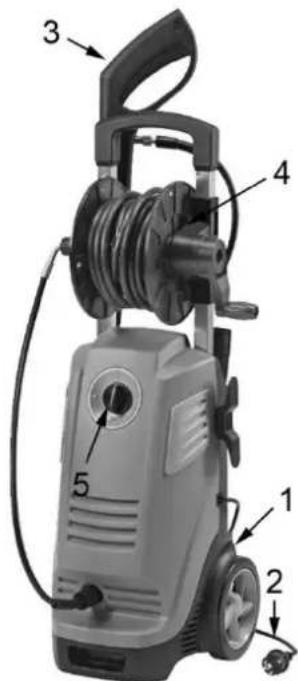

BESKRIVNING

1. Vatteninlopp
2. Stickpropp
3. Sprutpistol
4. Slangvinda
5. Strömbrytare

HANDHAVANDE

Avsedd användning

Apparaten är avsedd för rengöring av fordon, maskiner, byggnader etc. Apparaten är endast avsedd för hushållsbruk.

Innan användning

Skruva fast snabbkopplingen på vatteninloppet. OBS! Inloppsfiltret måste alltid vara monterat i inloppsröret, för att filtrera bort sand, kalk och andra föroreningar som kan skada pumpventilerna. VIKTIGT! Garantin upphör att gälla om apparaten används utan filter.

Montering

1. Placera apparaten så nära vattenförsörjningen som möjligt.
2. Apparaten ska placeras på plant, stabilt underlag vid användning.
3. Montera lansen i sprutpistolen och vrid för att låsa den på plats.
4. Anslut sprutpistolen till högtrycksslangen.
5. Anslut högtrycksslangen till apparatens vattenutlopp.
6. Anslut vattenslangens honkoppling till apparatens vatteninlopp. Minsta slangdimension är 1/2" (13 mm). Slangen ska vara armerad. Ingående vattenflöde måste vara minst lika stort som apparatens maximala flöde.

Anslutning

1. Anslut högtrycksslangen till utloppet.
2. Fäst sprutlansen på sprutpistolen. Tryck och vrid för att låsa.
3. Anslut en vanlig 1/2" trädgårdsslang med längd mellan 5 och 25 meter till vatteninloppet. VIKTIGT! Använd endast rent vatten. Använd lämpliga filter om det finns risk att sand kommer in i inloppet.

Spola vatten genom slangen före anslutning, för att spola ut eventuella föroreningar. OBS! Kontrollera att filtret är monterat i inloppsröret och att det inte är igensatt.

1. Anslut vattenslangen till vattenledning. Max. vattentryck är 7 bar, max. temperatur är 40 °C.
2. Öppna vattentillförseln. OBS! Inloppsslangen ska anslutas till vattenledning med max. tryck 7 bar. Vattnets inloppstemperatur får inte överskrida 40 °C. Kontrollera att slangen är oskadad och fri från läckor.
3. Sätt strömbrytaren i läge OFF.
4. Kontrollera att nätspänningen motsvarar märkspänningen på typskylten. Sätt i stickproppen i nätuttaget.

Användning

1. Öppna vattenkranen helt.
2. Frigör avtryckarspärren och håll avtryckaren intryckt några sekunder för att avlufta och tryckavlasta slangen.
3. Håll avtryckaren intryckt och tryck på strömbrytaren för att starta motorn.
4. Håll alltid strömbrytaren intryckt när motorn startas. OBS! Motorn arbetar bara när avtryckaren är intryckt.
5. Munstyckets sprutmönster kan ställas in i önskat läge. VARNING! Justera inte munstycket när avtryckaren är intryckt.
6. Applicera rengöringsmedel på torrt underlag med brett sprutmönster och lågt tryck. Arbeta nedifrån och upp på vertikala ytor.
7. Låt rengöringsmedlet verka några minuter, men låt det inte torka.
8. Se till att det inte rinner vatten på ytor som inte ska vätas.

Användning av turbolansen

Turbolansen ger högre spoltryck.

1. Stäng av apparaten.
2. Skruva loss det ställbara huvudet och montera turbolansen på sprutpistolen.
3. Starta apparaten.

UNDERHÅLL

OBS! Stäng av apparaten och dra ut sladden före rengöring och/eller underhåll.

• Rengör sug- och rengöringsmedelsfilter med 50 drifttimmars intervall.
• Rensa munstycket med det medföljande verktyget.
• Demontera lansen från sprutpistolen, rensa hålet och skölj.

Förvaring

1. Stäng av apparaten.
2. Stäng vattenkranen.
3. Töm ut rengöringsmedlet från behållaren.
4. Tryckavlasta apparaten genom att hålla avtryckaren intryckt tills inget vatten kommer ut genom munstycket.
5. Lås avtryckarspärren.
6. Dra ut sladden.
7. Behandla apparaten med icke-korrosivt, ogiftigt frysskyddsmedel före vinterförvaring.

VIKTIGT! Spola ur apparaten med rent vatten innan den tas i bruk igen. Frysskyddsmedel kan skada spolade ytor.

FELSÖKNING

Stäng av apparaten och dra ut sladden före underhåll och/eller kontroll. Kontrollera nedanstående punkter innan du kontaktar återförsäljaren för eventuell service.

Problem	Eventuell orsak	Åtgård
Apparaten startar inte.	Sladden är inte isatt.	Sätt i sladden
	Nätuttaget är inte spänningssatt.	Prova ett annat nätuttag.
	Säkringen har löst ut.	Stäng av eventuella andra apparater som är anslutna till samma krets och byt säkringen.
	Eventuell förlängningssladd är defekt.	Prova med en annan förlängningssladd.
Trycket varierar.	Pumpen suger luft.	Kontrollera att slangar och anslutningar är lufttäta.
	Ventiler är förorenade, slitna eller har fastnat.	Rengör och sätt tillbaka, eller kontakta återförsäljaren.
	Pumpens tätningar är slitna.	Rengör och sätt tillbaka, eller kontakta återförsäljaren.
Apparaten stannar.	Säkringen har löst ut.	Stäng av eventuella andra apparater som är anslutna till samma krets och byt säkringen.
	Olämplig nätspänning.	Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
	Överhettningsskyddet har löst ut.	Låt apparaten svalna i 5 minuter.
	Munstycket är delvis igensatt.	Rensa munstycket.
Säkring löser ut.	För liten säkring.	Anslut apparaten till ett nätuttag som är tillräckligt säkrat för apparatens strömförbrukning. Prova eventuellt utan förlängningssladd.Pga tvättens höga motoreffekt 2,2kw, kan inga andra förbrukare vara inkopplade om 10A trög säkring används.
Pulserande flöde.	Luft i inloppsslangen.	Tryck in avtryckaren och låt vatten rinna ut tills normalt drifttryck återställts.
	Vattentillförseln är otillräcklig.	Kontrollera att vattnets inloppstryck är tillräckligt.OBS! Använd inte klenare slang än 1/2”.
	Munstycket är delvis igensatt.	Rensa munstycket.
	Vattenfiltret är igensatt.	Rensa filtret.
	Slangen är vikt eller klämd.	Räta ut slangen.
Apparaten startar och stannar utan att avtryckaren trycks in.	Pumpen/sprutpistolen läcker.	Kontakta återförsäljaren.
Apparaten startar men ger inget vatten.	Pump, slangar och/eller tillbehör är frusna.	Låt pump, slangar och/eller tillbehör tina.
	Ingen vattentillförsel.	Anslut vattentillförsel.
	Vattenfiltret är igensatt.	Rensa filtret.
	Munstycket är igensatt.	Rensa munstycket.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.
