BRUKSANVISNING 417-030 Anslut

Bruksanvisning för värmepump luft/luft

Bruksanvisning for varmepumpe luft/luft

Viktigt före installation....8
Viktig information 8

BESKRIVNING 9

Innedel 9
Utedel....10

FJÄRRKONTROLL 10

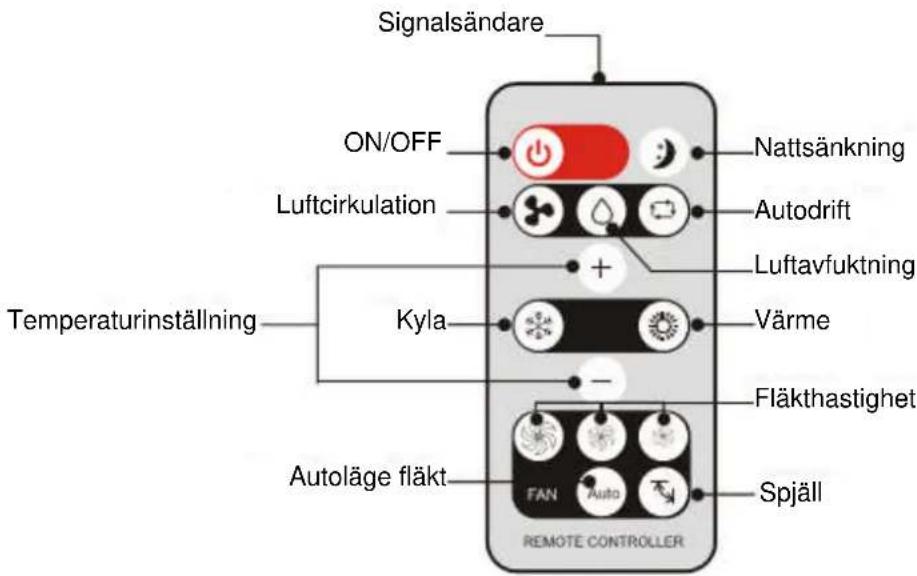

Användning av fjärrkontrollen 10
Byta batteri på fjärrkontrollen 10
Om fjärrkontrollen inte fungerar 11

HANDHAVANDE 11

DISPLAY 11
DRIFTLÄGEN....12

Autodrift....12
Kylning 12
Luftavfuktning....12
Luftcirkulation....13
Värme....13
Fläkthastighet.... 13
Reglering av spjäll.... 14
Nattsänkning 14

UNDERHÅLL 14

Efter varje uppvärmningssäsong 14
Före varje uppvärmningssäsong 14
Filter och rengöring....15
Övrig driftsinformation....16

ANVÄNDARTIPS....16

Kylning 16
Uppvärmning....16
Energiekonomi 16

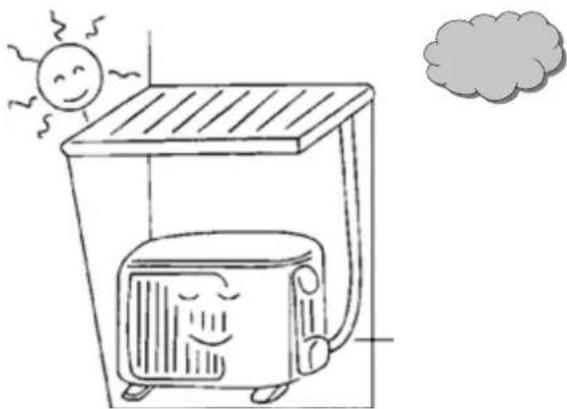

Tak till utomhusdelen 17

KOPPLINGSSCHEMA 17

INNEDEL....17
UTEDEL 18

MONTERING....18

Checklista 18
Att tänka på 18
Modulsystem....19
Placering av utomhusdelen 19

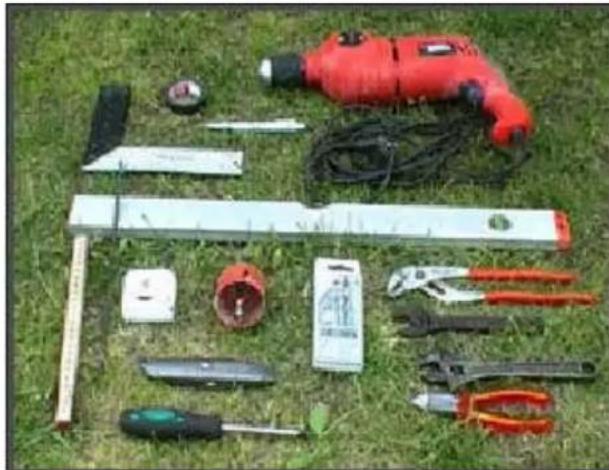

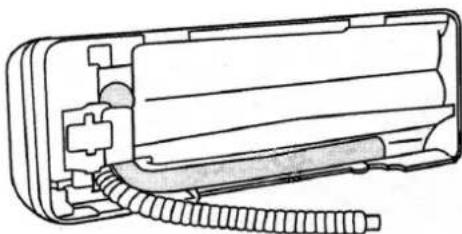

Verktyg....19
Inomhusdel 19
Utomhusdel 20

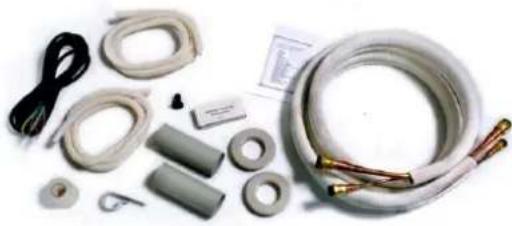

Monteringskit....21
Placering av inomhusdelen....21
Montering av inomhusdelens väggfäste 21
Håltagning....22
Montering av inomhusdel....22

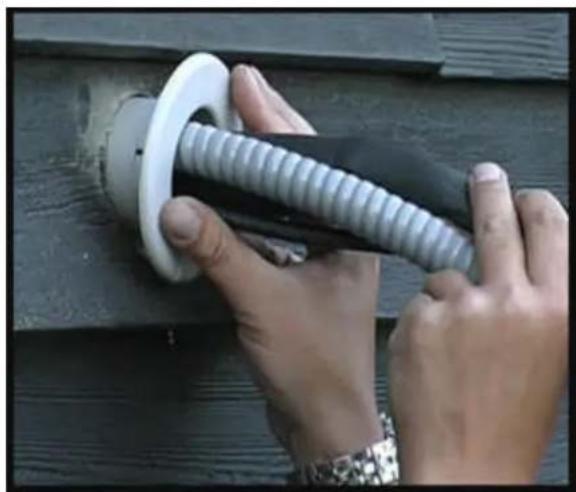

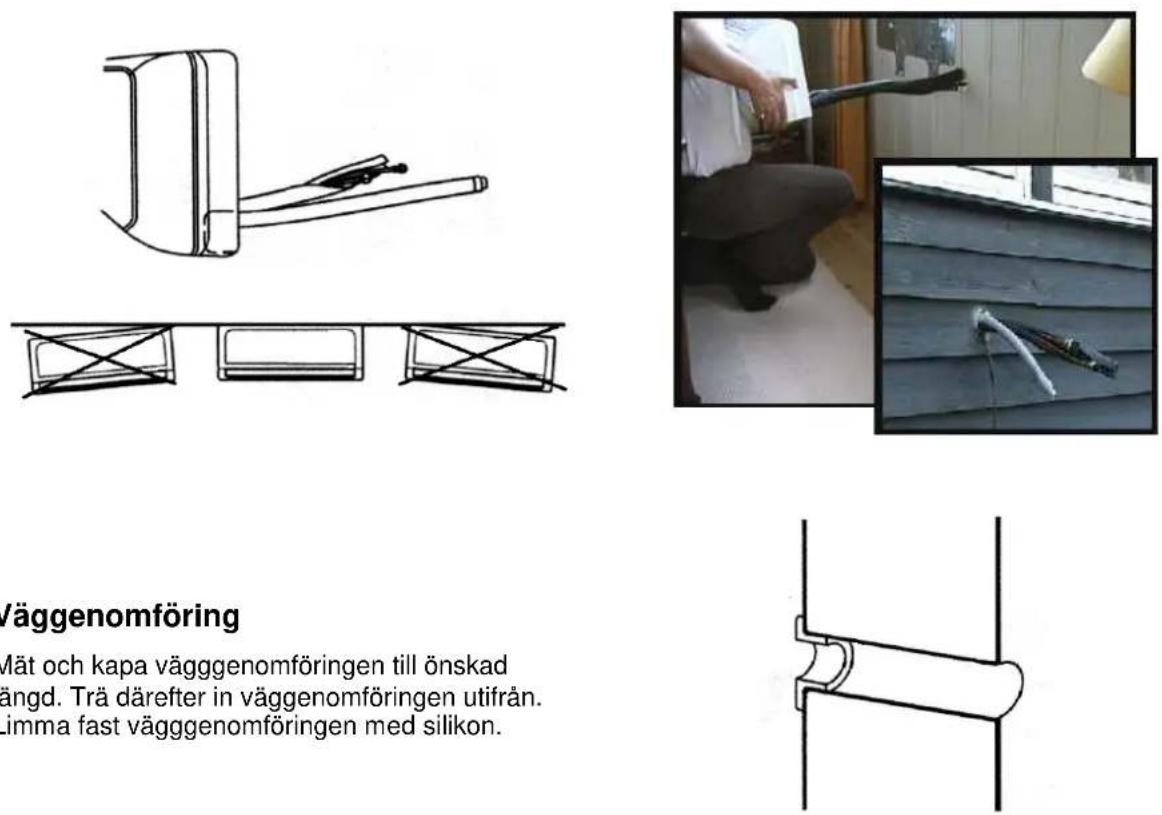

Väggenomföring....23

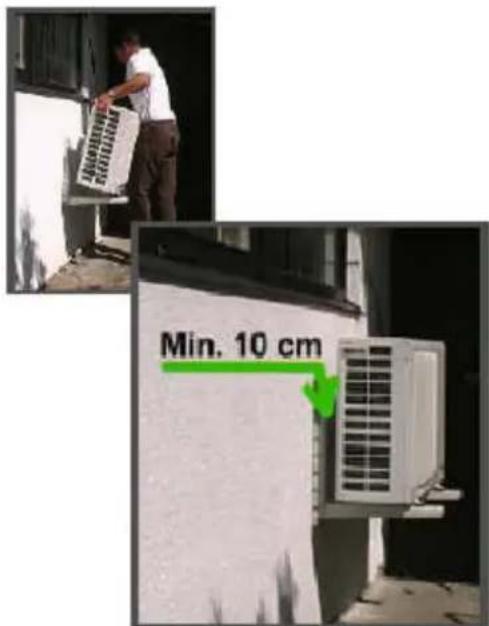

Utomhusdelens placering 24

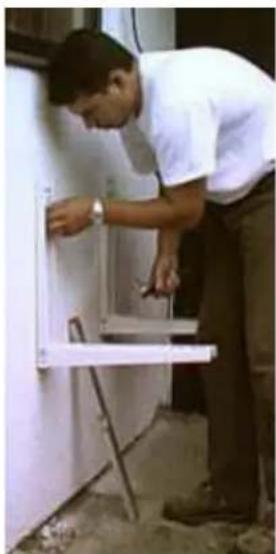

Utomhusdelens fästen 24

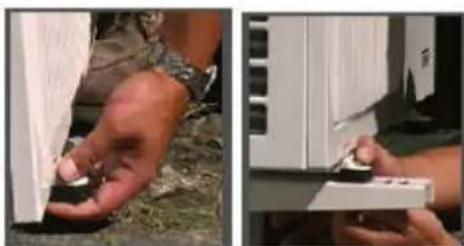

Utomhusdelens montering....24

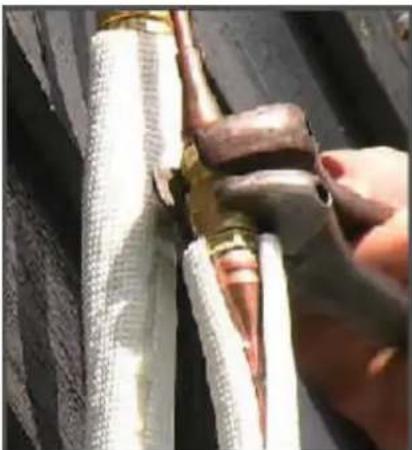

Montering - köldmedierör 25
Rördragning 26

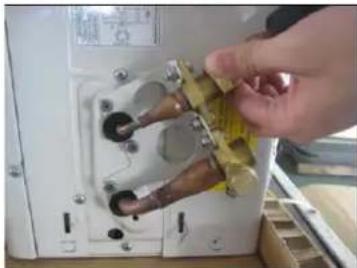

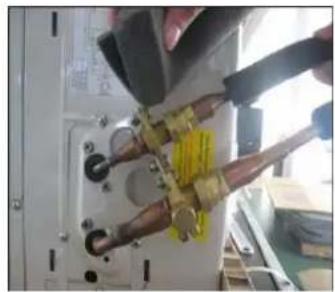

Dräneringsslangen 26
Sammankoppling av monteringskit....26

Elanslutning - inomhus....27

Elanslutning – utomhusdel....27

Felkoder 27

Skydd 28

TEKNISKA DATA 28

SERVICEHÄFTE 29

NORSK 36

GARANTIVILKÅR 36

Generelle vilkår 36

Garantivilkår 36

Øvrige vilkår 36

GENERELL INFORMASJON 37

Läs bruksanvisningen noggrant innan användning!

GARANTIVILLKOR

Generella villkor

Bästa kund!

Vi gratulerar dig till valet av en Anslut luft-/luft-värmepump. Värmepumpen kommer att sänka dina uppvärmningskostnader och skapa en sund och behaglig inomhusmiljö året om. Värmepumpen är byggd enligt senaste tillgängliga teknologi för optimal funktion, livslängd och komfort. Det patenterade monteringssystemet möjliggör besparingar vid installation av produkten.

Garantivillkor

Det patenterade snabbkopplingssystemet gör att luft-/luft-värmepumpen är mycket lättmonterad utan specialverktyg. Skall installeras av fackman!

På denna produkt har du vid köp som privatperson enligt konsumentköplagen 3 års reklamationsrätt mot fabrikationsfel. Vi lämnar 5 års kompressorgaranti och 2 års garanti på övriga delar. Vid garanti- eller reklamationsanspråk krävs uppvisande av inköpskvitto, ifyllda servicedokument samt att produkten är monterad och använd i enlighet med informationen som givits i bruks- och monteringsanvisningen. Om reparation på plats kan anses orimligt tyngande för Jula (pga. felets art, lokalisering, vägförbindelser, tidsåtgång etc.) kan du själv bli ansvarig för att ta produkten till närmaste Jula-varuhus, vid garanti- eller reklamationsanspråk.

Vid drift i näringsverksamhet gäller 1 års garanti mot fabrikationsfel och 5 års kompressorgaranti. Näringsidkaren sörjer själv för att kraven i lagar och föreskrifter efterföljs.

Det är mycket noga att bruks- och monteringsanvisningen läses i sin helhet innan monteringen påbörjas. Följ anvisningarna noga, punkt för punkt. Det är likaså mycket viktigt att du läser denna bruksanvisning innan anläggningen tas i drift. Detta är vår garanti för att du skall känna förtroende för produkten. Vi vill att du skall bli en nöjd användare av din Anslut värmepump.

Service och serviceintervaller

Service ska utföras regelbundet minst vartannat år. Den första servicen ska utföras inom ett år efter installation och start av anläggningen. Var uppmärksam på att vid utebliven service kommer garantierna att sluta gälla.

Övriga villkor

Fel utgör, enligt av Jula godkänd fackmans bedömning, avvikelse från normal standard. Fel eller bristfällighet som uppkommit genom onormal påverkan, såväl mekanisk som miljömässig, är ej att anse som garanti.

Jula ansvarar ej heller för fel om installations- och/eller skötselanvisningarna inte har följts.

Vid mottagande av produkten ska denna noga undersökas. Om fel upptäcks ska detta reklameras före användandet av produkten. I övrigt ska fel reklameras omedelbart.

Jula ansvarar ej för så kallade indirekta skador, det vill säga skada på annan egendom än produkten, personskada eller förmögenhetsskada, såsom affärsförlust eller förlust på grund av driftsstopp eller dylikt. Julas ansvar omfattar ej heller ersättning för eventuell ökad energiförbrukning orsakad av fel i produkten eller installationen.

Vid garanti- eller reklamationsanspråk skall du kunna uppvisa kvitto alt. intyg på att fackman utfört installationen.

Garanti- eller reklamationsanspråk samt beställning av servicedokument ställs till Julia AB per telefon [phone]. Utför inga reparationer på eget initiativ. Garantin förverkas vid sådan åtgård.

GENERELL INFORMATION

Viktigt före installation

• Köldmedierören får INTE böjas med en radie på mindre än 15 cm.
- Tillför aldrig ström innan dragningen av rör är avslutad och systemets moduler är sammankopplade.
- Enheterna är tunga och aluminiumflisor/vassa kanter kan orsaka skärsår i händerna. Böj därför knäna vid lyft och använd handskar och skyddsglasögon under monteringen.
• Läs igenom hela bruks- och monteringsanvisningarna innan monteringen påbörjas.
- Rörkitets ändar är försedda med plastpluggar som inte får avlägsnas förrän sammankopplingen av rören skall utföras.
- Efterdrag koppling efter 24h. Åtdragning av köldmediekopplingar min. 18 Nm. Använd momentnyckel vid tveksamhet. Kontrollera att du har fått innedel och utomhusdel med samma modellbeteckning.

RESPEKT FÖR EL!

Nyinstallationer och utökning av befintliga anläggningar ska alltid utföras av behörig installatör. Vid nödvändig kännedom (i annat fall kontakta elinstallatör) får du byta strömbrytare, vägguttag samt montera stickproppar, skarvsladdar och lamphållare. Felaktig montering kan leda till livsfara och brandrisk.

Viktig information

• Värmepumpen använder köldmedium av miljövänlig typ som heter R410A och är det köldmedium som har ett av de högsta energieffektivitetsvärdena som finns i industrin. Anläggningen är inverterstyrd, vilket innebär att kompressorn är varvtalsreglerad, detta resulterar i bättre verkningsgrad.
• Det invertern avger i energi övervakas hela tiden av systemet och ändras efter yttre, inre och omgivande faktorer för att vara så energieffektivt som möjligt. Detta innebär även att energimängden in i systemet regleras konstant vilket gör anläggningen så energisnål som möjligt.
• Kontrollsystemet med mikroprocessor innehåller en väl beprövad och utvecklad mjukvara som optimerar och styr gången, oavsett inre och yttre förhållanden.
• Speciella vibrationsdämpare och bussningar gör att anläggningen kan gå mycket tyst både vad gäller den yttre och den inre delen.
• Indikatorer som visar maskinens status och gör det lätt att övervaka systemet.
• Mjukstartsfunktion med låg strömförbrukning vid varje kompressorstart.
• Optimerad nattsänkning gör att anläggningen går tyst och behagligt under natten.
• Auto-restart funktionen gör att anläggningen hittar sina tidigare inställningar själv efter ett strömavbrott.
• Anläggningen skall anslutas till jordat eluttag (230V / 50Hz, 10A) överspänningsskydd, jordfelsbrytare samt skall ligga på egen säkring minimum 10 A.
• Förvärmare och värmeslinga är monterade i utomhusdelen för drift i låga utomhustemperaturer. Dessa hjälper invertern att hålla temperaturen i utedelen, vilket minskar slitaget och ökar livslängden för kompressorn och underlättar avrningen under avfrostningsperioderna. Funktionerna styrs elektroniskt och baseras på temperaturen utomhus.
• Självlärande avfrostningssystem kontrollerar utomhustemperaturen och förändrar avfrostningsintervallen efter detta för en optimerad gång.
• Akrylbelagda aluminiumflänsar på utomhusdelarna gör att regnvatten rinner av lättare och att avfrostning går fortare samt minskar risken för korrosion.
• Se till att dimensionera din värmepump korrekt, pumpen skall normalt täcka ca 50 % av ditt maximala energibehov för uppvärmning och en värmepump är ett komplement som inte ersätter befintlig värmekälla.
• Värmepumpar hämtar sin energi från utomhusluften och effekten minskar när temperaturen utomhus sjunker, det är därför ett måste att ha tillskottsenergi från ditt befintliga värmesystem när det blir kallare ute.
• Vid eventuell driftstörning eller felkodsindikering starta alltid med att stänga av värmepumpen samt bryta spänningen i 5 minuter.
• Dra ur stickkontakten vid åskväder. Blixnedslag kan skada värmepumpen. Ha dock aldrig ur kontakten under en längre tid, speciellt inte under vinterhalvåret, även om anläggningen har stannat av sig självt.
• Använd aldrig vatten, tvättmedel, tinner eller andra rengöringsmedel för att rengöra inomhusenheten. En torr tygtrasa rekommenderas.

Svenska

• Dra ur stickkontakten vid skötsel och rengöring av inomhusdelen. Risk för elektrisk stöt!
• Stick aldrig in fingrar eller andra föremål i inomhus- eller utomhusdelens luftutblås.
  Höghastighetsfläktar sitter monterade inuti enheterna. Du kan skada både dig själv och maskinen om du gör det.
• Trampa eller placera aldrig tunga föremål ovanpå inom- eller utomhusdelen.
  • Välj värme eller kylning manuellt istället för autodrift, för bäst ekonomi.
• Igensatta filter sänker anläggningens effekt och höjer ljudnivån. Rengör filtren 1-2 gånger per månad. Luft- och kolfilter bör bytas ca 4 ggr/år.
• För att upprätthålla inställd temperatur, undvik att ha dörrar och fönster öppna under längre perioder.

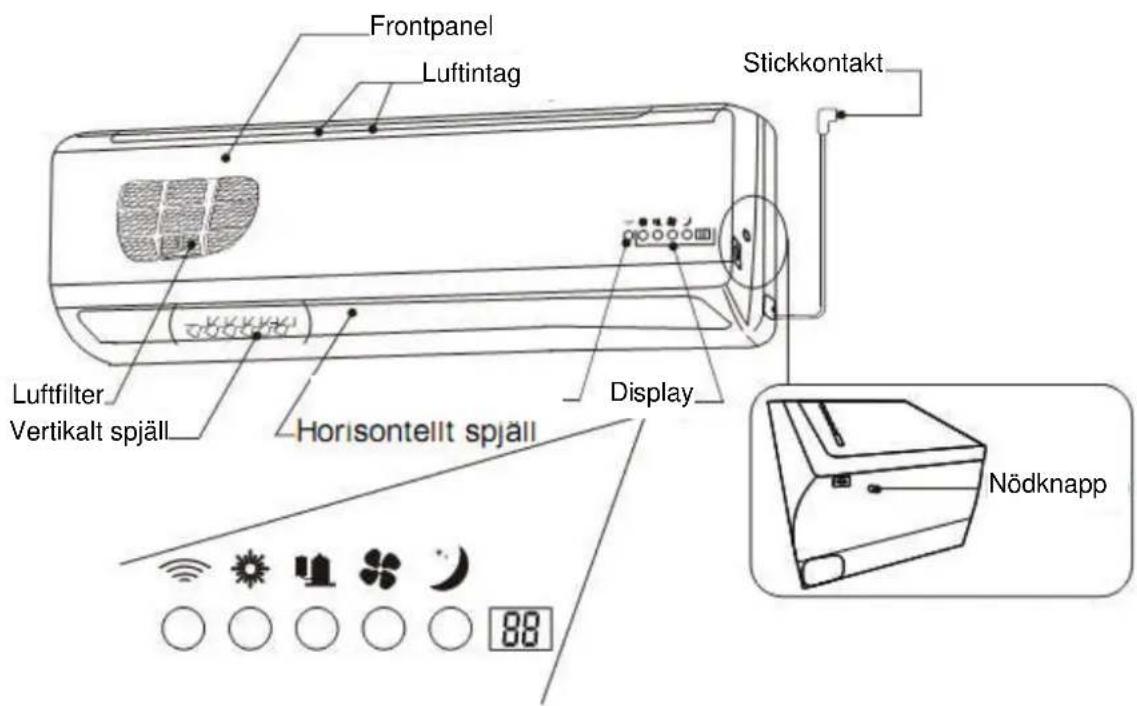

BESKRIVNING

Innedel

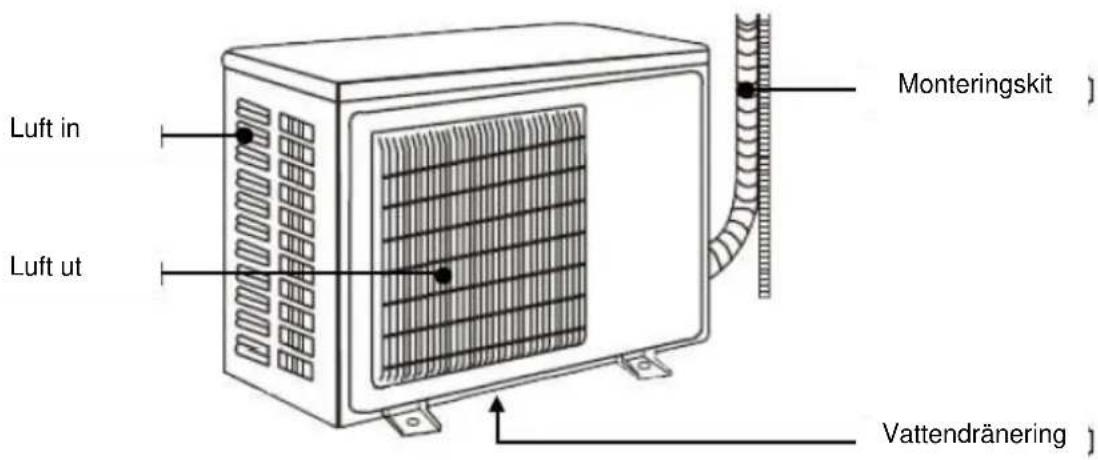

Utedel

FJÄRRKONTROLL

Användning av fjärrkontrollen

När enheten är ny krävs det att en tunn plastfilm tas bort från batteriet, detta görs genom att dra i den utåtstickande plastbiten som kommer ut från batteriluckan längst ned.

För att fjärrkontrollen ska fungera måste det vara "fri sikt" och max 6 meter mellan inomhusdelens signalmottagare och fjärrkontrollen.

Var rädd om fjärrkontrollen. Tappa den inte i golvet, låt den inte bli våt och exponera den inte för direkt solljus.

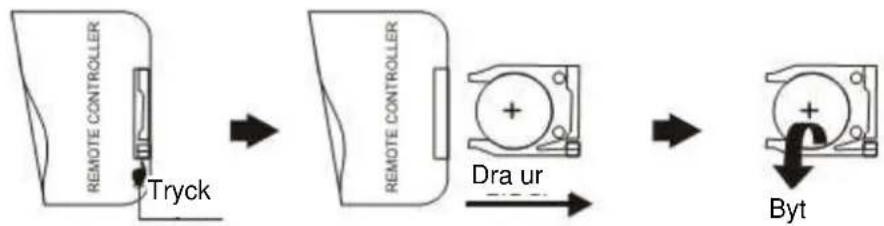

Byta batteri på fjärrkontrollen

Om batteriet signalstyrkan på fjärrkontrollen börjar bli dålig kan det vara dags att byta batteri. Vänd fjärrkontrollen så att undersidan är uppåt och tryck in knappen där det står "push". Dra därefter ut luckan och och ersätt batteriet, kontrollera att polerna sitter rätt. Batteriet är ett CR2025.

Om fjärrkontrollen inte fungerar

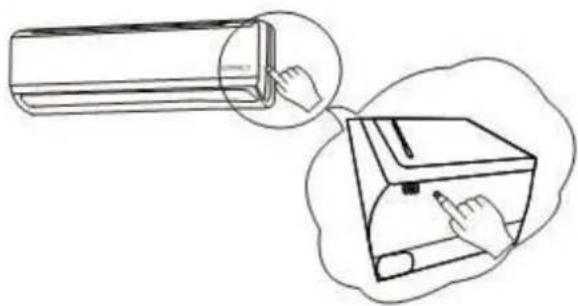

Batterierna kan vara slut eller fjärrkontrollen har gått sönder. Du kan ändå starta anläggningen genom att öpnna luckan på inomhusdelen och trycka in nödbrytaren. Anläggen startar då i autodrift. Om anläggningen skall stängas av skall nödbrytaren tryckas in igen.

Varje gång du ändrar driftinställning kommer anläggningen stoppa i ett par minuter för att sedan starta igen. Detta för att förhindra kallstarter och onödigt slitage på kompressorn. Efter stopp med fjärrkontrollen kan det ta 6-8 min innan anläggningen startar igen. Vid första uppstartstillfället kan det dröja upp till 20 min innan anläggningen startar fullt ut.

DISPLAY

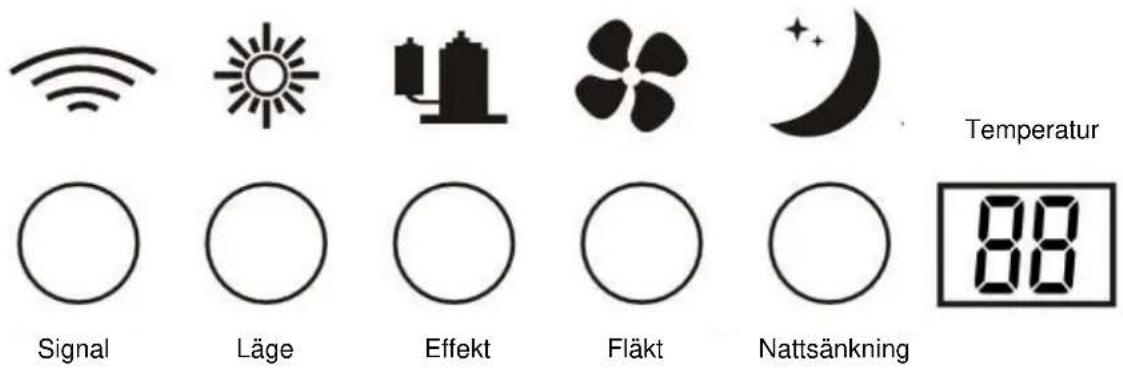

Displayen bygger på en logik som är väldigt lätt att förstå där lampor lyser i olika färger och på så sätt dalar om driftläge. Längst till vänster sitter signalmottagaren, denna är alltid släkt och skall ej blockeras.

Ringen näst längst till vänster sitter lampan för "Läge". När anläggningen är i värmeläge lyser lampan rött och i kylläge lyser lampan blått. I avfuktningsläge lyser den vitt, autoläge lyser den gult och i fläktläge lyser den grönt.

Ringen i mitten sitter lampan för "Effekt", lampan visar helt enkelt vilken effekt kompressorn arbetera på. När lampan lyser rött arbetar kompressorn på hög effekt, lyser lampan gult arbetar kompressorn på medeleffekt och lyser lampan gröns arbetar kompressorn på låg effekt.

Näst längst till höger sitter ringen för fläkthastighet där logiken för fläkthastighet är samma för kompressorhastighet där hastigheterna låg-medel-hög illustreras med färgerna grön-gul-röd.

Ringen längst till höger visar om funktionen nattsänkning är aktiv. När funktionen förnattsänkning är aktiv lyser lampan gult och när funktionen är inaktiv är lampan släkt.

Längst till höger på displaysymbolerna visas temperatur. Temperatursymbolen visar verklig temperatur när anläggningen är i drift och när temperaturen ändras visas den önskade temperaturen en kort stund varefter temperaturvisningen därefter övergår till verklig temperatur.

DRIFTLÄGEN

Autodrift

Vid autodrift styrs anläggningen automatiskt, och väljer kylning, luftavfukting eller uppvärmning utifrån en inställd temperatur. För hemmabruk rekommenderas att du inte väljer autodrift, utan manuellt väljer önskad funktion (dvs. kyla eller värmeläge). Detta för att anläggningen inte tar hänsyn till andra uppvärmningmetoder som till exempel vedeldning. Blir inomhustemperaturen högre än inställd temperatur på pumpen kommer den istället börja kyla.

Tryck på on/off-knappen för att starta anläggningen.

Tryck därefter på funktionsknappen för autodrift, se symbolen ovan, varefter lampan för driftläge på inomhusdelen ändrar sig till gul.

Värmepumpen går då på ett standardprogram och försöker ge ett optimalt inomhusklimat.

Driftlägen operarar i utgångspunkt i sekvensen i rutan nedan.

Rumstemperatur vid autodrift	Driftinställning
27°C eller mer	Kylning
21-27°C	Luftavfuktning
21°C eller lägre	Värme

Läget autodrift är inget läge att rekommendera ur ekonomisk synvikel, utan då är det bättre att använda värmeläge eller kylläge.

Kylning

Vid kylning styrs anläggningen så att den bara kyler i förhållande till inställd temperatur. Det innebär att anläggningen stängs av när temperaturen sjunkit under inställd temperatur.

Tryck på on/off-knappen för att starta anläggningen.

Tryck därefter på funktionsknappen för kylning, se symbolen ovan, varefter lampan för driftläge på inomhusdelen ändrar sig till blå.

Justera temperaturen upp eller ner genom att trycka på "+" eller "-" när du vill ha det varmare eller kallare. För varje tryckning ändras temperaturen 1°C. Den inställda temperaturen visas till höger i displayen.

Luftavfuktning

Dagar med hög luftfuktighet kan luften kännas tung och man kan bli trött. Med luftavfuktning görs inomhusklimatet mer behagligt. Att köra anläggningen på luftavfuktning passar bäst dagar då utomhustemperaturen är mellan 21 och 27 grader.

Tryck på on/off-knappen för att starta anläggningen.

Tryck därefter på funktionsknappen för kylning, se symbolen ovan, varefter lampan för driftläge på inomhusdelen ändrar sig till vit.

Temperaturen kan inte ändras i läget luftavfuktning.

Luftcirkulation

Vid läget för luftcirkulation lyser lampan för drift läge färg grön och luften cirkulerar utan värme eller kyleffekt. Funktionen rekommenderas då alternativ värmekälla tex. braskamin genererar koncentrerad värme samt och man önskar få extra cirkulation på luften utan att att kompressorn på värmepumpen går.

Värme

Vid uppvärmning värmer anläggningen i förhållande till inställd temperatur. Det innebär att anläggningen stängs av när temperaturen blivit högre än inställd temperatur, vilket ger maximal värmeekonomi.

Tryck på on/off-knappen för att starta anläggningen.

Tryck därefter på funktionsknappen för värme, se symbolen ovan, varefter lampan för driftläge på inomhusdelen ändrar sig till röd. Anläggningen går då på uppvärmning, för att ge en jämn och behaglig temperatur.

Justera temperaturen upp eller ner genom att trycka på "+" eller "-" när du vill ha det varmare eller kallare. För varje tryckning ändras temperaturen 1°C. Den inställda temperaturen visas till höger i displayen.

Temperaturinställningen visas i ca 3-5 sekunder på inomhusdelens display. När temperaturen justeras upp eller ner, ändras det samtidig i displayen. Efter 3-5 sekunder visar displayen aktuell rumstemperatur igen. Lägsta inställbara temperarur är +10°C. Inställningen är +10°C och +17-31°C. +10°C är enbart möjligt att väljas när anläggningen går i värmedrift. Viss temperaturavvikelse kan förkomma i olika rum. Justera detta genom att ändra lufthastigheten och temperaturen tills önskad inomhustemperatur uppnås. När utomhustemperaturen blir lägre än -20 °C stänger anläggningen av sig automatiskt. Detta för att undvika onödigt slitage på kompressorn och för bästa värmeekonomi. Anläggningen startar automatiskt när det blir varmare.

Fläkthastighet

Fläkten har 3 olika hastigheter vilka regleras med symbolerna ovan. För att ändra hastighet tryck på de olika fläktsymbolerna.

- Hög hastighet, driftlampa för fläkthastighet skall lysa rött.

- Mellan hastighet, driftlampa för fläkthastighet skall lysa gult.

• Låg hastighet, driftlampa för fläkthastighet skall lysa grönt.

Fläkten har även en automatfunktion, AUTO, som justerar fläkthastigheten efter inställd temperatur och reell temperatur i rummet. Detta är en ett enkelt sätt att låta värmepumpen arbeta ostört.

Det är en stor fördel att låta fläkten arbeta på relativt hög hastighet för optimal spridning av värmen och således kan ett manuellt läge vara att födra.

Reglering av spjäll

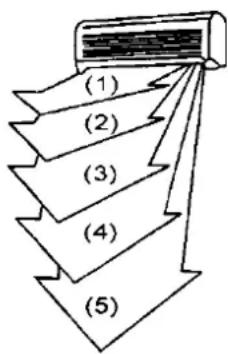

Det är viktigt att få en bra spridning på luften från anläggningen förhållande till inställningarna. Normalt rekommenderar vi att vid kyla låta luften blåsa så högt som möjligt och vid värme så lågt som möjligt, då kall luft sjunker och varm stiger. För att ändra vinkel på spjället tryck på spjällknappen. Det går att ändra spjällen i 5 vinklar, vid den sjätte knapptryckningen kommer spjället att pendla.

Om inomhusdelen är monterad i närheten av golv ska spjället stå i position 1 eller 2. Sitter inomhusdelen en bit upp på väggen ska spjället vara i position 3,4 eller 5.

Nattsänkning

För bästa energiekonomi bör man sänka temperaturen på anläggningen på natten. Vid nattsänkning sänks temperaturen med 3°C i förhållande till inställd temperatur som var vid värmedrift. Genom att även sänka temperaturen i rum som inte används under en lång tid (mer än 5 tim) kan man spara ytterligare 10-20 % ström. När maskinen är inställd på kyla kommer temperaturen höjas 3°C i förhållande till inställd. Vid nattsänkning kommer fläkthastigheten sänkas ytterligare ett steg från den lägsta fläkthastigheten. Detta för att fläktljudet ska vara så lågt som möjligt om inomhusdelen är placerad vid exempelvis ett sovrum.

För att aktivera nattdriften tryck på symbolen ovan, varefter driftlägeslampan för nattsänkning tänds gul. Anläggeningen kommer omedelbart att sänka temperaturen med 3 grader och hålla detta i 6 timmar. Efter 6 timmar ökar temperaturen till inställd temperatur. Funktionen är repeterande och så länge den är ikopplad kommer den att göra samma procedur vid samma tid varje dygn till funktionen inaktiveras.

För att inaktivera nattdriften tryck på nattsänkningsknappen, varefter driftlägeslampan för nattsänkning släcks.

UNDERHÅLL

Efter varje uppvärmningssäsong

Om du inte avser att använda din värmepump under en längre period, skalldu innan anläggningen stängs av torka ur inomhusenheten. Genom att under några timmar cirkulera inneluften torkas innedelens värmeväxlare och dräneringssystem ut.

Före varje uppvärmningssäsong

Rengör inomhusdelens luftfilter. Grovfilger kan tvättas i ljument vatten. Mikrofilter och kolfilter ska bytas.

Viktigt

Stickkontakten skall aldrig tas ur vägguttaget under vinterhalvåret. Detta eftersom värmekablarna i utedelen blir satta ur funktion och avsikten med värmekablarna är att skydda anläggningen. Måste maskinen stängas av, använd fjärrkontrollen, dra inte ur stickkontakten

Dra ur stickkontakten ur vägguttaget vid risk för åskväder. Detta eftersom blixtnedslag kan ödelägga anläggningens komponenter. Dra ur stickkontakten ur väggen när värmepumpen under sommarhalvåret inte skall användas under en längre period, eller om du reser bort.

Stäng av anläggningen och dra ur stickkontakten innan du utför någon form av underhåll på anläggningen.

Filter och rengöring

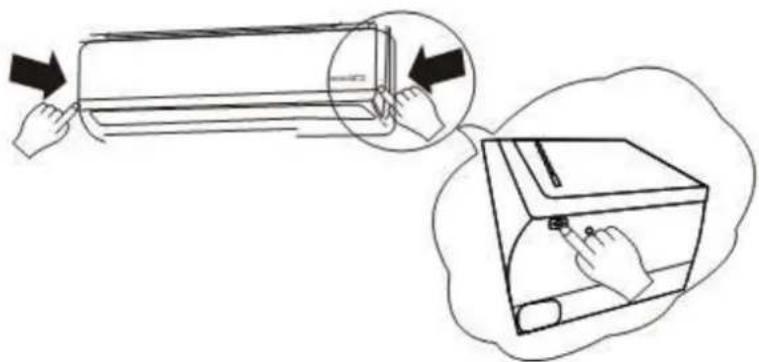

För att komma åt filtren krävs det att frontluckan öppnas. Detta görs genom att man trycker in de båda vita knapparna på kortsidorna samtidigt. Luckan lossat därefter genom att haka av de två fästena i mitten av luckan.

Luckan kan därefter lyftas rakt upp och filtren kan tas ut.

Filtren skall rengöras och bytas inför varje uppvärmningssäsong. I tillägg skall de rengöras regelbundet så länge anläggningen är i drift. Filtren hindrar damm och andra partiklar från att tränga in i fläkten och värmeväxlaren. Om filtren blir fyllda med damm kommer anläggningens förmåga att avge kyla eller värme bli starkt reducerad. Det är därför mycket viktigt att filtren hålls rena över tiden. Vi rekommenderar att filtren rengörs minst en gång i månaden, eller oftare vid behov, så länge anläggningen är i drift.

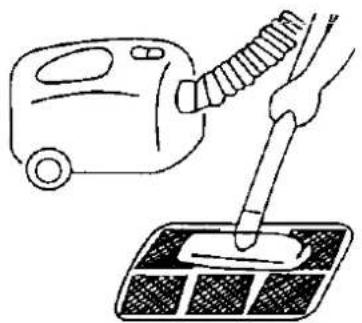

Dammsug bort dammet på grovfiltren och skölj, därefter under rinnande ljummet vatten, eller lägg det i såpavatten under en timmas tid. Skölj därefter filtret och låt det torka innan det sätts tillbaka i maskinen. Tvätta aldrig grovfiltren i tvättmaskinen eller i varmare vatten än 50 °C. Filtren kan då deformeras från sin ursprungliga form. Kolfilter och mikrofilter skall endast dammsugas eller bytas.

Vid rengöring av innedelens chassi kan du använda en mjuk tygtrasa doppad i milt såpavatten. Vrid ur trasan ordentligt. Använd aldrig lösningsmedel, syror eller insektsmedel på innedelen, då det kan skada maskinen.

Övrig driftsinformation

Anläggningen har en behovsstyrd avfrostningsprocess som aktiveras och styrs automatiskt vid behov. När avfrostning sker stannar funktionen, utedelen varvar upp och ett pysande och gurglande ljud hörs, varefter anläggningen startar upp igen. Detta kan ske med jämna mellanrum och är helt normalt.

Om ett lager frost bildas, som inte avfrostas bort av anläggningen automatiskt, bör innetemperaturen ökas ett par grader. Om lagret med frost växer sig tjockare och börjar bilda is går det att tvångsavfrosta anläggningen genom att välja driftläget kyla samt att sänka ned den inställda temperaturen.

ANVÄNDARTIPS

För bästa möjliga energiekonomi rekommenderar vi att du följer hänvisningarna nedanför.

Kylning

För att få bästa möjliga kyleffekt är det viktigt att dörrar och fönster hålls stängda. Täck gärna för med gardiner och använd om möjligt solavskärmning.

Sol avger mycket värme också under vinterperioden, även om det är kallt ute. Genom att släppa in så mycket solljus som möjligt under dagtid kan uppvärmningsutgifterna reduceras betänkligt.

För optimal energibesparing är det viktigt att både inomhusdel och utomhusdel har fri tillgång till luft. Täck aldrig för någon av dessa delar.

Tak till utomhusdelen

Anslut värmepumpar är konstruerade för att tåla det hårda nordiska klimatet. Genom att ytterligare skydda utomhusdelen mot väder och vind kan du emellertid förenkla underhållsarbetet. Om det byggs ett tak över utomhusdelen kommer till exemplen inte snö och löv samla sig bakom maskinen. Ett snölager hindrar luftgenomströmningen och minskar därigenom effekten. Observera dock att värmepumpen behöver riklig tillgång till luft och att det skall gå att komma åt maskinen vid eventuell framtida service. Tak och eventuella väggar (vid speciellt hårda klimatförhållanden) runt värmepumpen får aldrig sitta närmare än 40 cm från enheten. Täck under inga omständigheter för en sådan "skyddsram" framtill eller undertill.

Checklista vid placering av inomhus- /utomhusdel

• Placereringen av inomhusdelen skall vara inomhus.
• För att minimera synlig rördragning inomhus är det en fördel om inomhusdelen placeras på insidan av en yttervägg.
• Beakta att alla roterande saker ger ifrån sig visst ljud och resonans. Tänk på detta när du placerar inomhusdelen (t.ex. sovrumsvägg).
• Försäkra dig om att inomhus- och utomhusväggen klarar av att bära enheternas vikt. I vissa fall är det lämpligt att säkra väggens bärkraft genom att bygga en metall- eller träram.
• Låt inte köldmedierören från inomhusdelen sitta oskyddade mot väggen, eftersom kondensvatten som bildas på rören kan skada väggar och golv. Undvik problemet genom att använd det isoleringsmaterial som ingår i monteringskitet.
• Undvik om det är möjligt att placera utomhusdelen på en trävägg och använd vibrationsdämpare mellan väggfästena och enhetens fötter.
• I det fall det inte är möjligt att montera utomhusdelen på husväggen, rekommenderas att betongblock eller att ett markstativ används.
• Vid placering i vindutsatt område bör enheten förankras med metallram och kraftiga bultar.

Att tänka på

Undvik installation av inomhus-/utomhusdelen;

• i direkt solljus,
  • i trapphus och hallucrymmen med liten luftvolym (risk för värmepelare och dålig värmespridning),
• i närhet till värmekälla som kan påverka anläggningens prestanda,
  • där det finns rör eller elektriska ledningar som kan skadas vid borrning,
  • i kök eller i närheten av annan fabriksutrustning där oljebärande ånga förekommer,

• där det kan förekomma läckage av lättantänd gas, t.ex. i kök utrustat med gasolspis,
- Placera inte utomhusdelen i närheten av sovrumsfönster om det går att undvika.
- Placera utomhusdelen så att den inte stör omgivningen och montera gärna ett skyddstak över enheten.
- Placera inte utomhusdelen i tillslutet utrymme. Utomhusdelen skall ha fri tillgång på uteluft.

Modulsystem

Modulsystemet från Anslut består av färdigfyllda rör och enheter. Systemet är färdigfyllt och vakuumsatt. För att minimera risken för läckage av köldmedia är det därför mycket viktigt att de fjäderbelastade avstängningsventilerna i kopplingarna inte utsätts för mekanisk belastning. Behåll skyddspluggarna på tills du skruvat samman kopplingarna. Systemet är patenterat och gör att monteringen av vårt förfyllda modulsystem går betydligt snabbare än monteringen av traditionella system. Installationskostnaden för en Anslut luftvärmepump blir därmed låg.

Observera att denna monteringsinstruktion är en principinstruktion över monteringsmomenten vid installation. Avvikelser vad gäller t.ex. förmonterade mothåll, kontaktarrangemang för elanslutning, måttangivelser etc. kan förekomma. Kontrollera alltid mot verkligt utförande på din modell och sörj för att lokala föreskrifter och regler efterföljs vid monteringen.

Placering av utomhusdelen

Montera fast utomhusdelen ordentligt så att ingen eller inget kan välta den.

Använd vibrationsdämparna som följer med utomhusdelen. Vid montering på annat material än betong finns det extra vibrationsdämpare att köpa som tillbehör för att reducera ljud ytterligare. Placera utomhusdelen på ett säkert ställe. Helst i norrläge och gärna med ett litet tak över. Tänk på att det måste vara minst 10 cm mellan utomhusdel och vägg och minst 4 meter fri tillgång till luft framför utomhusdelen samt minst 40 cm fritt på sidorna. Undvik att placera utomhusdelen i närheten av sovrum och undvik att placera utomhusdelen på en trävägg om det är möjligt. Låt dräneringsvattnet rinna fritt från utomhusdelen. Montera inte dräneringsslangen på utomhusdelen för kondensvatten. Vattnet kan då frysa till is och hindra vattenavrinningen med skador som följd.

Verktyg

De allra flesta har verktygen som behövs för monteringen: vattenpass, blyertspenna, stjärnmejsel, borrmaskin, 8 mm. betongborr, sökborr, vinkelhake, måttband eller tumstock, tejp bredd ca 65 mm, hålsåg ca 80 mm (avvikelser i dimension kan förekomma), kniv och två skiftnycklar eller tänger (samt ev. momentnyckel).

Inomhusdelen består av ett löst väggfäste, påmonterade rördelar med skruvkoppling, dräneringsslang, kolfilter & mikrofilter samt fjärrkontroll med väggfäste. I kartongen finner du också skruvar för att kunna montera inomhusdelen på trä- eller betongvägg

Utomhusdelen består av 2 väggfästen (konsoler), 4 vibrationsdämpare samt monteringsbultar för mur- och betongvägg. Utomhusdelen har påmonterade rördelar försedda med skruvkopplingar (backventiler).

Monteringskitet består av två gasfyllda rör, dräneringsslang, tätningsmassa, diffusionstejp, 2 st. rörisolering, buntband samt elektrisk kabel med kontaktarrangemang för att koppla samman inomhusdelen med utomhusdelen.

OBS! Ta inte bort plastpluggarna på rördelarna förrän montering av rören påbörjas.

Placering av inomhusdelen

Inomhusdelen bör placers i det rum där det mest önskas komfortabel temperatur. Den bör inte placeras rätt emot och rakt ovanför sittgrupper. Inomhusdelen ska ej placeras närmare än 25 cm från golvet eller 15 cm till taket samt minimum 15 cm fritt på sidorna.. Viktigt är att det är öppet runt inomhusdelen så att luften kan sprida sig så bra som möjligt. Vid placering nära golvet bör spjällen riktas uppåt, då utblåstemperaturen kan bli över 60°C. Trägolv kan krympa om inomhusdelen blåser för länge på ett och samma ställe eller på för nära avständ. Om anläggningens huvudsyfte är uppvärmning bör inomhusdelens placering vara nedertill på väggen, eftersom värme stiger uppåt. Tänk på att ha så öppet som möjligt kring inomhusdelen för bästa möjliga spridning. Placera helst inomhusdelen på en yttervägg för att få så smidig rördragning som möjligt. Tänk på att du måste ha fall på kondensslangen.

Montera alltid inomhusdelen horisontellt!

Alternativ för rördragning:

Vänster

Montering av inomhusdelens väggfäste

När värmepumpens placering är bestämd kan monteringen börja. Märk upp var på väggen väggfästet (olika utseende beroende på modell) skall monteras. Obeservera att detta skall monteras horisontellt. Fästets placering avgör var hålet för kylrören skall borras.

Håltagning

Väggfästets placering är avgörande för vart hålet till köldmedierören skall borras. Hålet skall vara bakom inomhusdelens högra sida, så att hålet är fullständigt täckt av inomhusdelen när den är monterad. Mät dig fram med hjälp av centrumet av väggfästet och inomhusdelens centrum till centrumet till hålet för köldmedierören. Nedre kant av hålet skall vara ca 0,5 cm ivanför inomhusdelens nedre kant.

• Det är väldigt viktigt att tänka på att hålet skall ha fall mot ytterväggen så att dräneringsvatten fritt kan rinna ut. Minimum 1 cm fall per 10 cm.
• Borra först med ett sökborr och kontrollera att det inte finns några hinder i vägen samt att träffen på utsidan blir riktig. Känn efter med sökborret i sidled inne i väggen och kontrollera att ingenting runt sökborrets hål är i vägen.
• Finns det ingenting som hindrar sökborret, kan väggfästet monteras och hålet (ca 80 mm) borras. Kontrollera dimensionen mot medföljande väggenomföring.
• För att undvika värmeutveckling och att tänderna på hålsågen "kladdar" sig bör borrmaskinen ställas in på låg hastighet. Det är också en fördel att förborra med ett 12-15 mm borr så att sågspån i väggen kan rinna ut.

Montering av inomhusdel

Innan du monterar innedelen skall den 4-ledade elkabeln med snabbkontakt som förbinder inne och utedel, monteras. Elkabeln tillkopplas på innedelens baksida på höger sida sett framifrån. Tryck ihop kontakterna och montera fast kabeln.

Dräneringslagen skall även monteras fast och även en sitter på innedelens baksida på höger sida sett framifrån.

Tillför aldrig ström innan dragnngen av rör är avslutat och systemets moduler är sammankopplade.

Inomhusdelen kan nu monteras på väggfästet. Börja med att böja ut rördelarna så att de står rakt ut från baksidan av inomhusdelen. Trä ut den elektriska kabeln genom hålet. Lyft upp inomhusdelen och för ut rör och dräneringsslangen genom väggen, såsom visas på bilden. Häng till sist fast inomhusdelen på väggfästet. Undvik vibrationer genom att montera inomhusdelen horisonellt och tätt mot väggen.

Väggenomföring

Mät och kapa vägggenomföringen till önskad längd. Trä därefter in väggenomföringen utifrån. Limma fast vägggenomföringen med silikon.

Nu är det dags att montera utomhusdelen. Aggregatet skall placeras där det finns riklig tillgång på uteluft och skall inte placeras i en bod, garage eller liknande. Det skall vara fritt minst 4 m framför utomhusdelen, samt minimum 10 cm avstånd bakom utomhusdelen till vägg. Det måste också tas hänsyn till att det rinner vatten från utomhusdelen under avfrostningsprocessen. Maskinen är utrustad med värmekablar i bottentråget som säkrar att vattnet inte fryser i aggregatet. Däremot kan det bildas is på marken där dräneringen mynnar ut.

Utomhusdelens fästen

Fästena skall, om det är möjligt, monteras på en murvägg. Om aggregatet skall monteras på en trävägg, se till att använda annat lämpligt och stabilt uppfästningsmaterial. Vid trävägg rekommenderas ett markstativ. Montera fästena med ett centeravständ på 505 mm (gäller ej 416-086) och med ett minimum av en halv meter ovan marken. I snörika områden bör avståndet till marken ökas för att säkra god lufttillförsel och dränering.

Utomhusdelens montering

Utomhusdelen placeras på väggfästena med vibrationsdämparna under aggregatets fötter.

Dra inte åt muttrarna så hårt att gummit komprimeras. Det försämrar gummits vibrationsdämpande egenskaper.

För tillräcklig luftgenomströmning, skall avståndet mellan vägg och utomhusdel inte vara mindre än 10 cm.

OBS! Kontrollera att utedelen står i våg. Det är mycket viktigt att utedelen inte lutar för mycket framåt eller åt höger. Justera eventuellt med extra mellanlägg under fötterna.

Montering - köldmedierör

Börja monteringen av rörkitet vid innedelen och räta därefter ut rören successivt. Böj först rör från inomhusdelen i den riktning utomhusdelen står. Dräneringsslagen skall ligga nederst i hålet. Början böjen för rören inne i hålet, så att det blir en jämn böj mot ytterväggen. Det är väldigt viktigt att inte böjer rören mot kanten av hålet, detta kan resultera i ett veck på röret vilket hindrar genomströmningen av köldmedia. Ett veck på röret måste repareras innan monteringskitet kopplas på.

På rörens ändar sitter skyddslock, vilka skall skruvas av före montering. Det är viktigt att kopplingarna är helt rena samt fria från fukt. I rörlängdernas (monteringskitets) ändar sitter två lösa skruvkopplingar. På enheternas påmonterade rördelar sitter det två fasta nipplar. Rörlängdernas lösa skruvkopplingar skall skruvas fast på enheternas fasta nipplar. Dessa kan inte monteras fel, men det är vid sammankopplingen mycket viktigt att nippeln hålls i en fast position, samtidigt som man med den andra skiftnyckeln skruvar fast kopplingen.

Koppla nu ihop rören från monteringskitet, med de fast monterade nipplarna på inomhusdelens kopplingar. Gänga först ihop skruvkopplingarna för hand. Använd därefter skiftnycklarna för att dra ihop kopplingen.

Genomför sammankopplingen utan uppehåll (ett pysande ljud kan komma att höras), använd mothåll och dra ihop kopplingen ordentligt. Åtdragning min. moment 18 Nm. Använd momentnyckel vid tveksamhet.

Dra under inga omständigheter i de fasta nipplarna med skiftnyckeln, utan använd den ena skiftnyckeln endast som mothåll vid sammankopplingen. Observera också att du utan mothåll riskerar att vrida sönder inomhusdelens nipplar. Kopplingarna måste efterdras ca 24h efter utförd montering.

VIKTIGT!

Notera att rören i monteringskitet är gasfyllda och inte får kapas under några omständigheter. Rörens ändar är försedda med plastpluggar som inte får avlägsnas förrän sammankopplingen skall göras. Om rören viks, med läckage som följd, ska kopplingarna lossas så att backventilerna stänger.

Rördragning

VIKTIGT!

För vidare rören från inomhusdelen till utomhusdelen och koppla på samma sätt ihop rördelarna. Radien på rörböjarna får inte vara mindre än 15 cm. Använd gärna en pappmall för att kontrollera detta. Lägg elkabeln tillsammans med rören. Arbeta fram böjen successivt och försiktigt. Böj absolut inte rören tvärt mot t.ex. kanten av hålet i väggen. Radie 15 cm

Dräneringsslangen

Dräneringsslangen från inomhusdelen dras tillsammans med röroch elledning till utomhusdelen. Se till att det är fall på slangen hela vägen tillutloppet, så att det inte bildas vattenlås somvatten kan samlasioch frysa under vintern. Dräneringsslangen kapas efter behov, så att dräneringsvattnet kan släppas ut på en lämplig plats.

Radie 15 cm

- I rörlängdernas (monteringskitets) ändar sitter två lösa skruvkopplingar. På utomhusdelens påmonterade rördelar sitter det två fasta nipplar. Rörlängdernas lösa skruvkopplingar skall skruvas fast på enheternas fasta nipplar. Dessa kan inte monteras fel, men det är vid sammankopplingen mycket viktigt att nippeln hålls i en fast position (mothåll), samtidigt som man med den andra skiftnyckeln skruvar fast kopplingen.

- Koppla ihop rören från monteringskitet, med de fast monterade rören på utomhusdelen. Skruva först ihop skruvkopplingarna för hand.

- Använd därefter skiftnycklarna för att dra ihop kopplingen. Genomför sammankopplingen utan uppehåll (ett pysande ljud kan komma att höras), använd mothåll och dra ihop kopplingen ordentligt. - Dra under inga omständigheter i de fasta nipplarna med skiftnyckeln, utan använd skiftnyckeln endast som mothåll vid sammankopplingen. Observera också att du utan mothåll riskerar att vrida sönder utomhusdelens nipplar. Efterdrag kopplingarna ca 12-24h efter utförd montering.

• Testa tätheten i kopplingarna genom att fukta med såpa och vatten. Kontrollera att det inte bubblar.
• 12-24 timmar efter montering skall tätheten åter kontrolleras och kopplingarna efterdras. Kontrollera tätheten genom fuktning med såpvatten. Kontrollera även kopplingarna vid innedelen. Bubblar det inte är kopplingarna korrekt sammankopplade och åtdragna!

Elanslutning - inomhus

VIKTIGT!

Tillför aldrig ström innan kontaktarrangemanget nedan är sammankopplat och skyddskåporna är återmonterade. Anläggningen ansluts till elnätet med stickkontakt, dvs. det krävs inga ingrepp i husets elsystem.

Elanslutning – utomhusdel

Skruva bort luckan framför kopplingsplinten på utomhusdelen.

Tryck ihop kontakterna och montera fast kabeln med hjälp av sträckavlastaren.

Observera att kabeln från inomhusdelen skall monteras under dragavlastaren.

Felkoder

Vid något fel på anläggningen visas det en felkod i displayen för temperatur på inomhusdel.

Sekvens Fel Felkod

1	Fel på hetgasgivare i utomhusdel	E8
2	Kommunikationsfel mellan inomhusdel och utomhusdel	E0
3	Fel kompressordrift	E4
4	Fel på utomhustemperaturgivare	E7
5	Fel på avfrostningsgivare i utomhusdel	E3
6	Fel på rumstemperaturgivare i inomhusdel	E1
7	Fel på gasgivare i inomhusdel	E2
8	Fel på sensor för ström	EA
9	Fel på sensor för spänning	EU
10	IPM fel	E9
11	Fel på kommunikation i utomhusdel	EC
12	Fel på fläktmotor inomhus	E6
13	Fel på kretskort utomhus	EE
14	Fel på kretskort inomhus	E5

Skydd

Om något skydd har trätt in på anläggningen visas det en skyddskod i displayen för temperatur på inomhusdelen.

Sekvens Fel Felkod

1 För hög hetgastemperatur P1
2 För hög gastemperatur inomhus i värmeläge P7
3 För hög temperatur på avfrostningsgivare i kylläge P8
4 För hög spänning P3
5 För hög ström P4
6 Används ej -
7 Överhettning av styrning P6
8 Överhettning av IPM P2
9 Skydd av drift P9

TEKNISKA DATA

Anslut 417030
Köldmedium	R410A
COP	4,5
För bostäder upp till*	160 m^2 *
Värmeeffekt max.	5300 W
Kyleffekt max.	4100 W
Effektförbr. kompl. anläggning - värme	410 - 1600 W
Effektförbr. kompl. anläggning - kyla	370 - 1800 W
Nominell värmeeffekt	4900 Watt
Driftsområde	-20°C - +40°C
Avfuktningskapacitet i kylläge	1,7 l/h
Maximalt luftflöde från innedel	650 m^3/h
10°C underhållsvärmesfunktion	Ja
Nattsänkningsfunktion	Ja
Behovsstyrd avfrostning	Ja
Värmekabel för avfrostning	Ja
Förvärmning av kompressor	Ja
Elektronisk expansionsventil	Ja
Återstart efter strömavbrott	Ja
Kompressor	Panasonic Inverter Rotary
Ljudnivå innedel	38 dB
Ljudnivå utedel	47 dB
Vikt innedel	10 kg
Vikt utedel	33 kg
Mått innedel b x d x h	915 x 185 x 290 mm
Mått utedel b x d x h	780 x 255 x 590 mm
Monteringskit 4 meter inkluderat	Ja, med snabbkoppling
Matningsspänning, jordat**	230 Volt, 50 Hz, 10 A
Jordfelsbrytare ochöverspänningsskydd	Krävs

* Talet är en uppskattning och är beroende av bostadens isoleringsgrad och klimat.
** Trög säkring

SERVICEHÄFTE

Gratulerar till din nya värmepump! Du har valt en produkt som kommer att ge dig härlig värme till låg kostnad under åren som kommer. Vid installation ska installationskontrollen utföras och signeras av din återförsäljare eller installatör. För att du ska få full nytta av värmepumpen och säkra lång livslängd är det viktigt att kontroller, underhåll och service utförs regelbundet. Första service ska utföras inom ett år efter installationen. Därefter ska service utföras vid behov, eller minst vartannat år. Service får endast utföras av auktoriserad personal. Följande ska kontrolleras:

• Funktion.
  • Mätning av utetemperatur.
  • Rengöring av filter.
  • Rengöring av förångare.

• Mätning av över- och undertryck.

Lycka till!

Service 1 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[NO TEXT]

bar

Sugtryck:

[Non-Text]

bar

Efterpåfyllning:

□

Påfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service: ____

Återförsäljare: ____

Datum, signatur: ____

Service 2 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[Non-Text]

bar

Sugtryck:

[NO TEXT]

bar

Efterpåfyllning:

□

Päfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service:

Återförsäljare: ____

Datum, signatur: ____

Service 3 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[NO TEXT]

bar

Sugtryck:

[Non-Text]

bar

Efterpåfyllning:

□

Påfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service: ____

Återförsäljare: ____

Datum, signatur: ____

Service 4 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[Non-Text]

bar

Sugtryck:

[NO TEXT]

bar

Efterpåfyllning:

□

Päfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service:

Återförsäljare: ____

Datum, signatur: ____

Service 5 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[NO TEXT]

bar

Sugtryck:

[Non-Text]

bar

Efterpåfyllning:

□

Påfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service: ____

Återförsäljare: ____

Datum, signatur: ____

Service 6 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[Non-Text]

bar

Sugtryck:

[NO TEXT]

bar

Efterpåfyllning:

□

Päfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service:

Återförsäljare: ____

Datum, signatur: ____

Service 7 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[NO TEXT]

bar

Sugtryck:

[Non-Text]

bar

Efterpåfyllning:

□

Påfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service: ____

Återförsäljare: ____

Datum, signatur: ____

Service 8 Ok. Fel Specificera fel

Funktionstest:

□

□

Övertryck:

[Non-Text]

bar

Sugtryck:

[NO TEXT]

bar

Efterpåfyllning:

□

Päfylld mängd: ____ gram

Inställd vattentemperatur: °C

□

Inställd temp. rumsgivare: °C

□

Temperatur ute:

□

°C

Rengöring av förångare:

□

Service genomförd enligt specifikation.

Nästa service:

Återförsäljare: ____

Datum, signatur: ____

Service 9 Ok. Fel Specificera fel

Funktionstest:

Övertryck:

bar

Sugtryck:

bar

Efterpåfyllning:

Påfylld mängd: ____ gram

Inställd vattentemperatur: °C

Inställd temp. rumsgivare: °C

Temperatur ute:

°C

Rengöring av förångare:

Service genomförd enligt specifikation.

Nästa service: ____

Återförsäljare: ____

Datum, signatur: ____

Service 10 Ok. Fel Specificera fel

Funktionstest:

Övertryck:

bar

Sugtryck:

bar

Efterpåfyllning:

Päfylld mängd: ____ gram

Inställd vattentemperatur: °C

Inställd temp. rumsgivare: °C

Temperatur ute:

°C

Rengöring av förångare:

Service genomförd enligt specifikation.

Nästa service:

Återförsäljare: ____

Datum, signatur: ____

Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone]. Jula AB, Box 363, 532 24 SKARA www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinnningsstation.

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinnningsstation.
