BRUKSANVISNING PUB2 300 Nibe

SE Användar- och installatörshandbok - Ackumulatortank

12Tekniska uppgifter

English

16 Important information

18For the User

19For the Installer

24Technical data

Nederlands

Denna handbok beskriver installations- och service ment avsedda att utföras av fackman. Handboken ska lämnas kvar hos kunden.

SERIENUMMER

Serienumret hittar du på toppen av produkten.

TÄNK PÅ!

Produktens serienummer (14 siffror) behöver du vid service- och supportärenden.

ÅTERVINNING

Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunser under förutsättning att de får handledning eller instruktioner om hur man användersärsk apparaten på ett säkert sätt och informeras

så att de förstår eventuella risker. Bærtigfå inte leka med apparaten. Låt inte bætt rengöra eller underhålla apparaten utan handledning.

Med förbehåll för konstruktionsändringar. Sverige

©NIBE 2019.

SYMBOLER

OBS!

Denna symbol betyder fara för människa maskin.

TÄNK PÅ!

Vid denna symbol nns viktig information vad du ska tänka på när du installerar var anläggningen.

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

När produkten är uttjänt får den inte slängas dning bland vanligt hushållsavfall. Den ska lämnas in idersärskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service.

Falktigfå avfallshantering av produkten från användarens side gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

LANDSSPECIFIK INFORMATION

Sverige

Garanti- och försäkringsinformation

Mellan dig som privatperson och företaget du köpt PUB2/PUB2 DS 160-500 av gäller konsumentlagarna. För fullständiga villkor se www.konsumentverket.se.

Mellan NIBE och det företag som sålt produkten gälla AA VVS. I enlighet med denna lämnar NIBE tre års duktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a. yttre omständigheter som t.ex. felaktig installation, vattenkvalité eller elektriska spänningsvariationer.

Det är du som ägare som har huvudansvaret för anl ningen. För att du ska kunna känna dig trygg med produkten fungerar som det är tänkt är det en bra att regelbundet läsa av bostadens energimätare. Om d misstänker att produkten på något sätt inte fungerar

ALLMÄNT

PUB2/PUB2 DS 160-500 är konstruerad och tillvend den ska anmäler du detta omgående till den du enligt god teknisk präförs att säkerställa en säkeröpte produkten av. användning.

INSTALLATIONSKONTROLL

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen utföras av person som har kompetens för uppgiften.

				DatumSignaturAnmärki
Varmvatten (sida 11)
	Avstängningsventiler
Kallvatten (sida 11)
	Avstängningsventiler
	Backventil
	Säkerhetsventil
	Vakuumventil
	Blandningsventil

Till användaren

TILLSYN OCH SKÖTSEL

SÄKERHETSVENTIL (MEDLEVERERAS INTE)

Varmvattenberedarens säkerhetsventil släpper ibland ut vatten efter en varmvattentappning. Detta beror på att kallvattnet som tas in i varmvattenberedaren expanderar vid uppvärmning, vilket gör att trycket ökar och säkerhetsventilen öppnar.

Säkerhetsventilernas funktion ska kontrolleras regelbundet, cirka fyra gånger per år, för att förhindra igensättning.

Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret. Skulle så inte ske är säkerhetsventilen defekt och måste bytas.

TÖMNING

1. Stäng inkommande ödet till laddslingan.
2. Stäng inkommande kallvatten.
3. Lossa avtappningsventilens lock och montera lämplig slang
4. Öppna avtappningsventilen.

Vid tömning måste luft tillföras beredaren genom att en varmvattenanslutning (XL4) eller en varmvattenkran öppnas.

För att varmvattenberedaren ska bli helt tömd, fordras att en slang alternativt ett rör vars utlopp mynnar under beredarens lägsta nivå monteras på avtappningsanslutningen eller avtappningsventilen. Vid montering där frostrisk finns ska varmvattenberedaren tömmas då den inte är i drift. Frysning medför att beredaren kan sprängas.

SERVICE

Vid behov av service, kontakta installatören. Serienummer (PF3) (14 siffror) och installationsdatum ska alltid uppges.

Endast av NIBE levererade reservdelar får användas.

Till installatören

ALLMÄNT

PUB2/PUB2 DS 160-500 är en serie ackumulatortan-

kar/varmvattenberedare som är lämpliga att ansluta till

Vattenmagasinet består av en stålmantel med invändigt korrosionsskydd av koppar. PUB2/PUB2 DS 160-500 år Använd produktens justerbara fötter för att få vägrät och stabil uppställning.

forsedd med två slingor av koppar.

PUB2/PUB2 DS 160-500 är konstruerad och tillverka varä för ett maximalt avsäkringstryck av 10 bar. Högsta

tillåtna temperatur är 90 °C.

Max arbetstryck i slingan är 20 bar och max peratur i slingan är 120 °C.

På 500 L kärlen består isoleringen av neopor och poly ter eece, vilket ger god värmeisolering. Isoleringen och ytterbeklädnaden av grå plast är enkelt demonterbar för att förenkla förflyttning av produkten genom till exempel dörröppningar. BIPACK

På övriga kärlstorlekar består isoleringen av polyuretan

vilket ger god värmeisolering. Ytterbeklädnaden av grå plast.

PUB2/PUB2 DS 160-500 är försedd med dykrör för

styrning av varmvattenberedningen.

TRANSPORT

PUB2/PUB2 DS 160-500 ska transporteras och förvaras stående och torrt. Vid inforsling i byggnaden kan

PUB2/PUB2 DS 160-500 dock försiktigt läggas på rygg.

UPPSTÄLLNING

PUB2/PUB2 DS 160-500 får endast installeras stående.

PUB2/PUB2 DS 160-500 skruvas loss från pallen och

lyfts på plats. (använda lyftöglan i toppen på PUB2 I

5007.

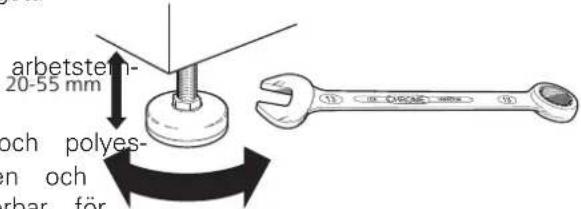

Placera PUB2/PUB2 DS 160-500 på ett fast underlag

som tål dess tyngd, helst betonggolv eller betongfunda

nivändigt ment. Använd produktens justerbara fötter för att få e 500 är vagrät och stabil uppställning.

Utrymmet där PUB2/PUB2 DS 160-500 placeras ska verkad Vara frostfritt och försett med golvbrunn.

BIPACKADE KOMPONENTER

Täckbrickor

Isoleringsplugg

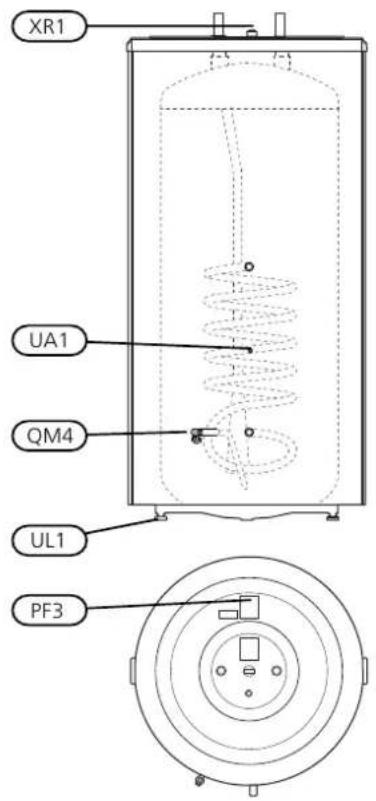

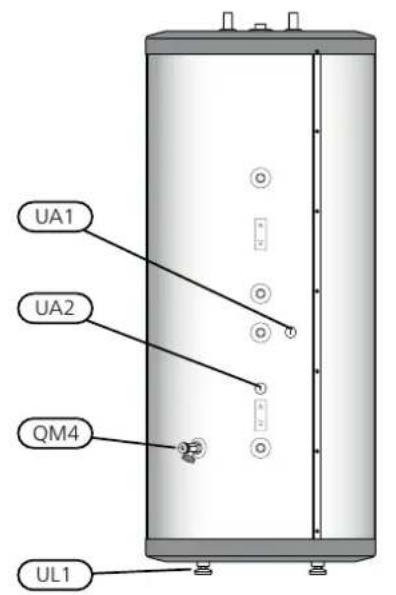

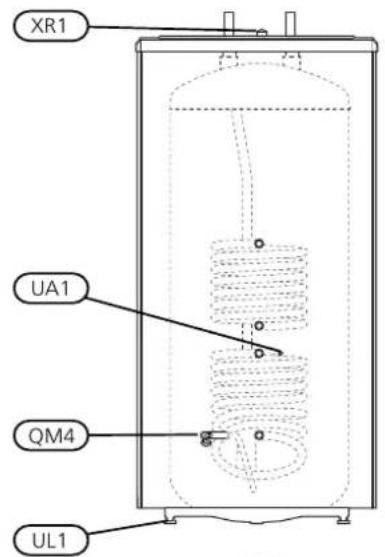

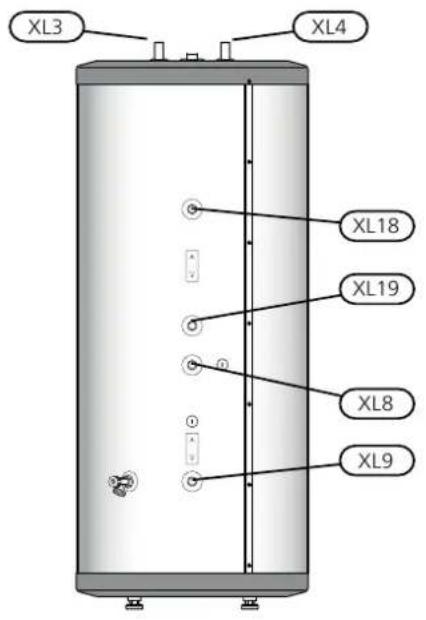

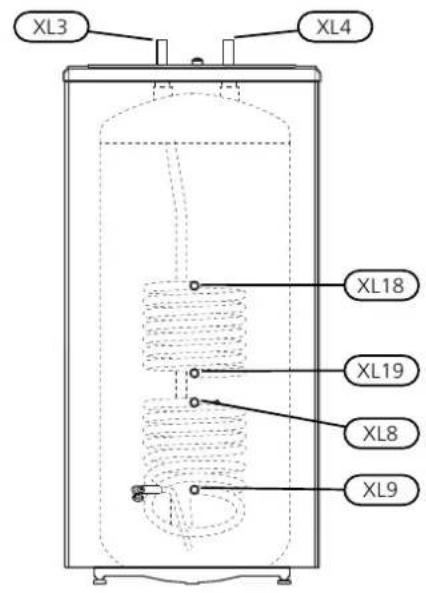

KOMPONENTPLACERING

PUB2 500PUB2 160 - 300

	BenämningBeteckning
	Vakuumventil (ingår inte i leverans)FL6
	Säkerhetsventil (ingår inte i leverans)FL10
	Blandningsventil (ingår inte i leverans)FQ1
	AvtappningsventilQM4
	Avstängningsventil (ingår inte i leverans)QM40
	Backventil (ingår inte i leverans)RM1
	Dykrör, dockning värmepump BT6, ∅ 11 mm (inv)UA1
	Ställbara fötterUL1
	LyftöglaXR1
	SerienummerskyltPF3

	BenämningBeteckning
	AvtappningsventilQM4
	Dykrör, dockning värmepump BT6, ∅ 11 mm (inv)UA1
	Dykrör, extern värmekälla sol, ∅ 11 mm (inv)UA2
	Ställbara fötterUL1
	LyftöglaXR1
	SerienummerskyltPF3

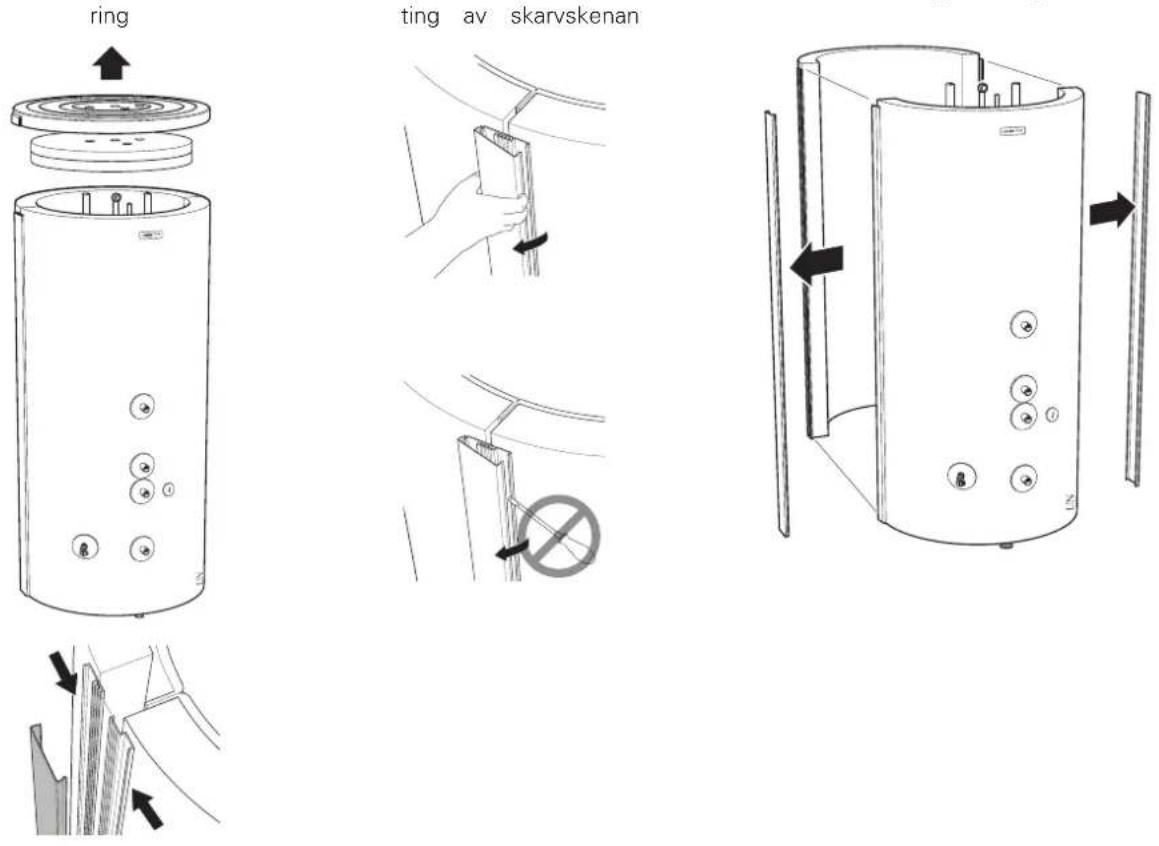

DEMONTERING AV ISOLERING

På PUB2 DS 500 är isoleringen demonterbar för att underlätta hantering i trånga utrymmen.

• Skruva bort lyftöglan i toppen.
• Lyft av plasttoppen och toppisoleringen.
• Tag bort skarvskenorna som håller ihop isoleringsman-telhalvorna. Använd inga verktyg för demontering.
• Haka isär och demontera isoleringsmantelhalvorna, ytterdiameter blir ca. 200 mm mindre utan isoleringsmantlar.

Bilden visar PUB2 DS 500 med isole-

Isolering borttagenAnvänd inga verktyg

Återmontering sker i omvänd ordning.

Montera de medlevererade isoleringspluggarna runt resp. anslutning, och i hålet för lyftögla. Slutligen monteras alla medlevererade täckbrickor på resp anslutning, genom att trycka dem över anslutningarna.

I vissa fall följer det med er isoleringspluggar än vad som behöver användas..

TÄNK PÅ!

Montera täckbrickorna och isoleringspluggarna innan rörinstallationen görs.

INSTALLATION

TÄNK PÅ!

Montera de bipackade täckbrickorna innan rörinstallationen. Täckbrickorna, som har sj häftande baksida, ska monteras på respe anslutning genom att trycka dem över a ningarna.

Samtliga anslutningar (även anslutningar ochål efter lyftögla som inte används) ska för att minimera tomgångsförlusterna.

LADDSLINGA

Vid bestämning av vattenhastigheten bör man vid kont nuerligt laddnings öde inte överstiga 1,5 m/s. Detta

motsvarar ett vatten öde av ca 1650 l/h för ∅22 mr änddslinga (PUB2/PUB2 DS 160-500).

ktime Framledningstemperaturen till laddslingan får inte över- stiga 120 °C och arbetstemperaturen i PUB2/PUB2 DS 160-500 får inte överstiga 90 °C.

Risk för luft CKOR i laddslingan elimineras eftersom in- isoleras.

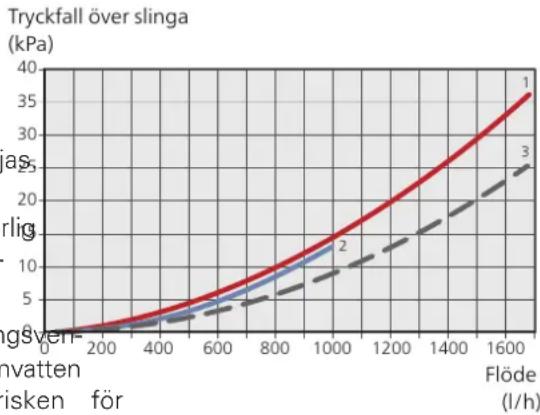

TRYCKFALLSDIAGRAM

Primärsida (slinga)

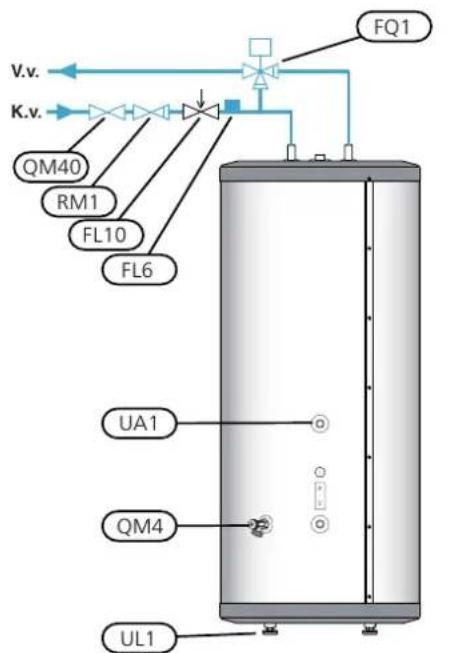

RÖRINSTALLATION

Rörinstallation ska utföras enligt gällande regler.

OBS!

PUB2/PUB2 DS 160-500 måste fyllas med vatten innan laddning via laddslingan påbörjass

PUB2/PUB2 DS 160-500 ska förses med erforderlig ventilutrustning såsom säkerhetsventil, avstängningsventil, backventil och vakuumventil.

PUB2/PUB2 DS 160-500 ska förses med blandningsventil, som begränsar temperaturen på utgående varmvatten till 60 °C. Om denna ventil utelämnas måste risken för skällningsolyckor förebyggas på annat sätt.

Om plaströr eller glödgat kopparrör används ska invandig stödhylsa monteras. Från säkerhetsventilen ska ett spillrör dras till lämpligt avlopp. Spillrörets dimension ska vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat och väl stagat. Mynningen på spillröret ska vara synlig och inte vara placerad i närheten av elektriska komponenter.

Säkerställ att inkommande vatten är rent. Vid användning av egen brunn kan det vara nödvändigt att komplettera med extra vatten iter.

Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.

PÅFYLLNING

Påfyllning av varmvattenberedaren sker genom att:

1. Öppna en varmvattenkran i systemet.
2. Öppna avstängningsventilen på inkommande kallvatten. Denna ventil ska sedan under drift vara helt öppen.
3. När det endast kommer vatten ur varmvattenkranen (till en början kommer luftblandat vatten ut ur kranen) kan kranen stängas och varmvattenberedaren är fylld.

Tekniska uppgifter

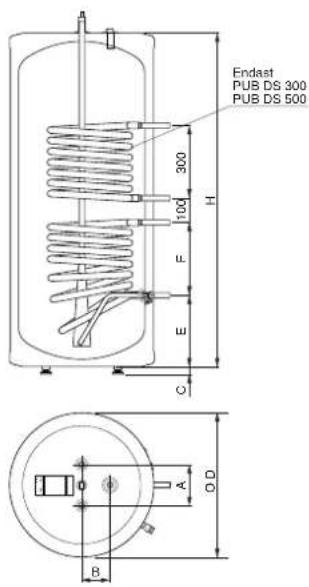

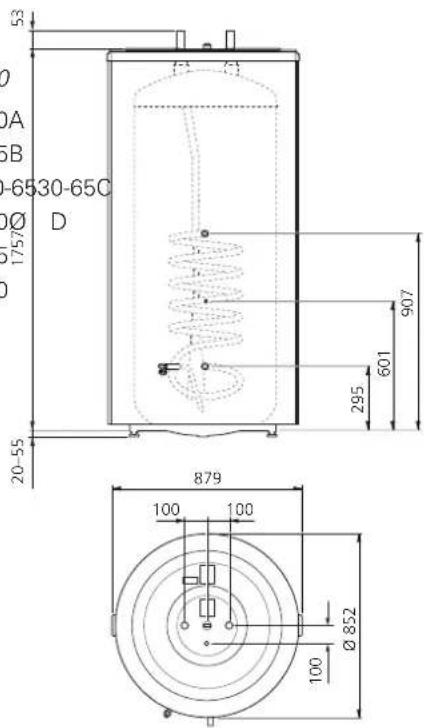

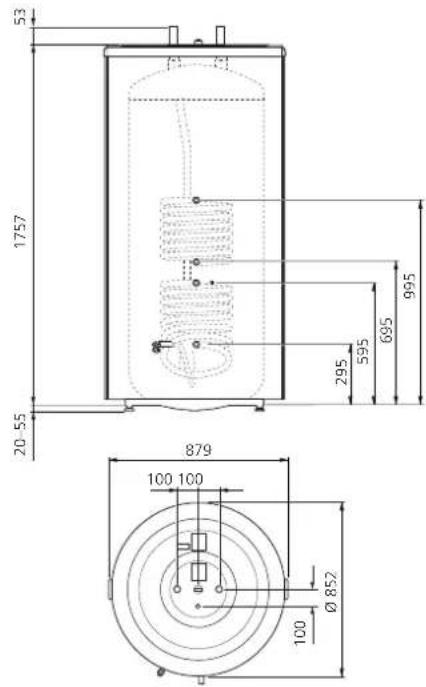

MÅTT

PUB2 DS 500PUB2 DS 160-300

PUB2 500

				PUB2	DSPUB2
					3001603
					1701701
					1151151
					30-6530-6
					6006006
					3002653
					3003606
G	45	45	50	45	50
H	980	1210	1380	980	1380

Ca. mätt i mm

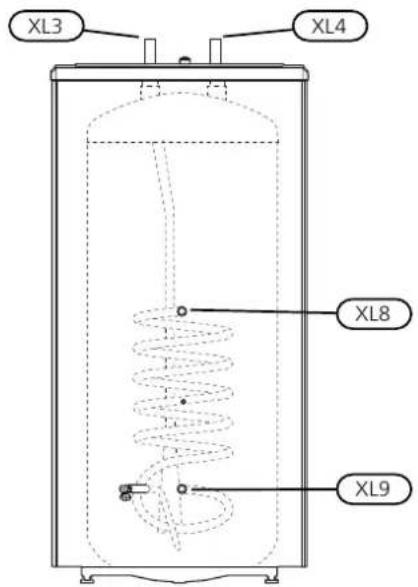

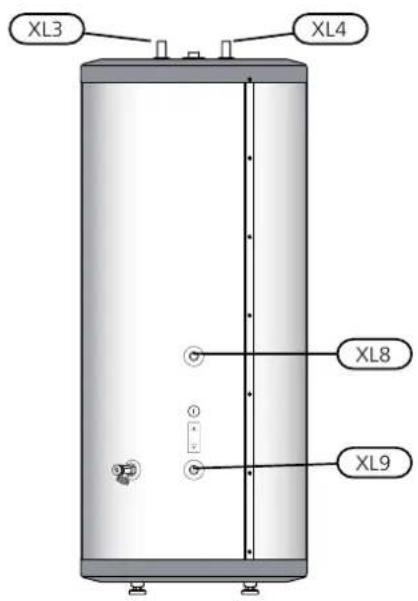

PUB2 500PUB2 160-300

PUB2 DS 500PUB2 DS 160-300

			PUB2 500PUB2 160-30
			∅ 35 mm∅ 22 mmK
			∅ 35 mm∅ 22 mmV
		∅ 22 mmDockningsanslutning,
		∅ 22 mmDockningsanslutning,
		∅ 22 mmDockningsanslutning,
		∅ 22 mmDockningsanslutning,

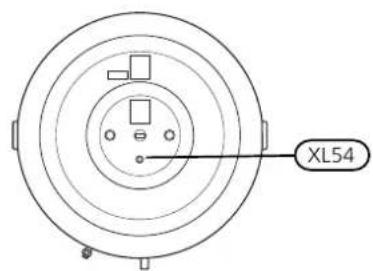

XL54	Anslutning för termometer eller för varmvattencirkulation	G 12

*Endast PUB2 DS 300 och PUB2 DS 500

TEKNISKA DATA

						PUB2 DSPUB2
								500300
1								CCBC0
								852600
								668—6
								1757138
								1970152
Nettovikt	kg	56	68	73	140	63	100	158
Max tryck, varmvattenberedare bar/MPa		10/1,0
Max tryck, laddslinga	bar/MPa	20/2,0
Max arbetstemperatur i varmvat- °C tenberedaren		90
Max arbetstemperatur i slingan °C		120
Längd, slinga	m	4,25	4,25	6,3	6,3	7,4	2x7,4	2x7,4
Värmeyta, slinga	m^2	1,4	1,4	1,9	1,9	1,8	2x1,8	2x1,8
Primärt öde	l/h	1200	1200	1300	1300	100	2x1000	2x1000
Kontinuerlig vv-kapacitet 80/10-45 °C2	l/h	580	730	880	880	600	1150	1150
Värmeöverföring 80/10-45 °C2	kW	26	29	39	39	24	47	47
Uppvärmningstid 80/10 - 60 °C3	min	28	35	35	62
Korrosionsskydd		Koppar
Art. nr		087 400	087 410	087 420	081 086	087 440	087 460	081 087

^1 Skala för produktens effektivitetsklass A+ till F.
^2 Kapaciteten gäller kontinuerlig varmvattentappning, varvid den ackumulerade varmvattenmängden inte är inräknad.
^3 Värdena gäller vid ett primär öde av 1000 l/h

ENERGIMÄRKNING

Tillverkare		NIBE
Modell		PUB2 160	PUB2 210	PUB2 300	PUB2 500	PUB2 DS 160	PUB2 DS 300	PUB2 DS 500
Effektivitetsklass		B	B	C	C	B	C	C
Värmeförlust	W	53	62	92	111	53	92	111
Volym	I	160	210	270	500	160	270	500
