Produkttyp	Digital termohygrometer
Temperaturområde	-10 °C till 50 °C (14 °F till 122 °F)
Temperaturnoggrannhet	±1 °C (±1.8 °F)
Temperaturupplösning	0.1 °C / 0.1 °F
Fuktighetsområde	20 %RH till 90 %RH
Fuktighetsnoggrannhet	±5 %RH (vid 25 °C, 20-90 %RH)
Fuktighetsupplösning	0.1 %RH
Display	LCD-skärm med dubbel display
Strömförsörjning	1 knappcellsbatteri CR2032 (3 V)
Batteritid	Cirka 2 år (normal användning)
Mått	100 x 50 x 20 mm
Vikt	50 g (med batteri)
Huvudfunktioner	Visning av temperatur och luftfuktighet, komfortindikator, Max/Min-värde, hållfunktion, automatisk avstängning
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel.
Säkerhet	Doppa inte i vatten. Utsätt inte för extrema temperaturer.
Reservdelar och reparationsmöjligheter	Batteriet kan bytas av användaren. För annan reparation, kontakta en professionell.
Garanti	2 år (exklusive batteri)
Märke	Amprobe
Modell	TH-3
Kategori	Mätning
Avsedd användning	Mätning av omgivande temperatur och luftfuktighet
Skyddsklass	IP20

Vanliga frågor - TH-3 Amprobe

Hur byter man batteriet i Amprobe TH-3?

Ta bort batterifackets lock på baksidan av enheten genom att skjuta locket. Byt ut det gamla batteriet mot ett nytt CR2032-batteri och observera polariteten. Stäng locket.

Vilken mätnoggrannhet har TH-3?

Temperaturnoggrannheten är ±1 °C (eller ±1,8 °F) och den relativa luftfuktighetens noggrannhet är ±5 %RH mellan 20 och 90 %RH vid 25 °C.

Kan jag använda TH-3 för att mäta vätskor?

Nej, TH-3 är inte vattentät och får inte doppas ned. Den är avsedd för att mäta omgivande lufttemperatur och luftfuktighet.

Hur raderar man sparade Max- och Min-värden?

Tryck och håll in knappen MAX/MIN i cirka 3 sekunder för att radera de sparade värdena. De nya värdena visas.

Vad betyder komfortindikatorn på displayen?

Komfortindikatorn visar en ikon med ett leende, neutralt eller ledsamt ansikte beroende på temperatur och luftfuktighet: bekväma, acceptabla eller obekväma zoner.

Varför blinkar displayen?

En blinkande display kan indikera svagt batteri. Byt ut batteriet mot ett nytt. Om problemet kvarstår, kontakta kundtjänst.

Har TH-3 automatisk avstängning?

Ja, enheten stängs av automatiskt efter cirka 10 minuters inaktivitet för att spara batteri. Du kan aktivera den igen genom att trycka på valfri knapp.

Hur rengör man TH-3?

Använd en mjuk, torr trasa för att rengöra höljet. Använd inte kemiska eller slipande rengöringsmedel. Undvik fukt i öppningarna.

Vilken garanti har Amprobe TH-3?

TH-3 har 2 års garanti mot tillverknings- och materialfel, med undantag för batteriet som anses vara förbrukningsmaterial.

Var kan jag ladda ner den fullständiga manualen för TH-3?

Den fullständiga manualen finns att ladda ner gratis i PDF-format på webbplatsen notice-facile.com på produktsidan för TH-3 från Amprobe.

BRUKSANVISNING TH-3 Amprobe

Symboler som används i denna handbok....3

Användning av Data-Hold 4

Användning av Relative....4

Användning av MIN/MAX....4

Automatisk avstängning 4

Daggpunkt och vättemperatur 4

Låg batteriladdning 5

Avläsning av vättemperatur 5

Psykrometriskt diagram....6

Återställ kalibreringsdata till fabriksinställningar 6

Reparation....7

GARANTI 7

Specifikationer 9

THWD-3 och TH-3 är instrument som används för att mäta relativ luftfuktighet och temperatur. Den förlängda proben gör att användaren kan utföra mätningar inuti rörledningar och andra svåråtkomliga utrymmen. Funktionerna Relative och MIN/MAX medger att mätningar utförs i två olika områden och dessa kan sedan jämföras. Det stora teckenfönstret och funktionen Data Hold (Data Håll) gör det enkelt att visa mätresultaten på ett tydligt sätt. Båda modellerna använder en kondensativ sensor för temperaturmätning av luftfuktighet i °C eller °F med en noggrannhet på 0,1 % relativ luftfuktighet. Båda mätarna använder en kondensativ sensor för mätning av luftfuktighet på upp till 100 % med en noggrannhet på en tiondels procent. Funktionen för automatisk avstängning som sparar på batteriet, ett sensorskydd, bärfodral av vinyl för transport samt ett installerat batteri gör TH-3 till det rätta valet för dina behov vad gäller mätning av atmosfärisk fuktighet. Modell THWD-3 har ytterligare två funktioner som innebär att man kan avläsa daggpunkt och vättemperatur.

Säkerhetsinformation

Denna mätare har designats och testats i enlighet med:

• EN50081-2
- EN50082-2

Symboler som används i denna handbok

	Viktigt! Se förklaringen i denna handbok
	Viktigt! Risk för elektriska stötar
	Uppfyller kraven i relevanta australiensiska standarder
	Överensstämmer med EU-direktiven
	Ström PÅ/AV
	Avyttra inte denna produkt tillsammans med osorterade, vanliga sopor

Bruksanvisningar

Start

- Tryck på knappen Ⓑ för att slå PÅ eller stänga AV fuktighets-/temperaturmätaren.

Välja temperatureheter

När du först slår på mätaren är standardvalet för skala inställt på Celsius (°C). Byt till Fahrenheit (°F) genom att trycka på knappen °C°F. Tryck på knappen igen för att återgå till Celsius. Nästa gång mätaren slås på kommer temperaturskalan att vara densamma som när mätaren senast stängdes av.

Användning av Data-Hold

Den aktuella avläsningen kan hållas kvar i teckenfönstret genom att du trycker på knappen HOLD. När du inte längre behöver hålla kvar datan ska du inaktivera läget genom att åter trycka på knappen HOLD. När mätaren är i läget Data Hold är knapparna △REL, MIN MAX och °C °F inaktiverade.

Användning av Relative

Tryck på knappen △REL för att memorera den aktuella avläsningen. Skillnaden mellan den nya och den memorerade uppgiften visas. Tryck åter på knappen △REL för att gå ur läget Relative.

Användning av MIN/MAX

Tryck på knappen MIN MAX för att ställa mätaren i läget MIN/MAX. I detta läge behålls det högsta och det minsta värdena i minnet och uppdateras enligt varje ny avläsning av data. Tryck på knappen MIN MAX för att visa indikatorn MAX och det högsta värdet i teckenfönstret. Tryck åter på MIN MAX för att visa indikatorn MIN och det minsta värdet i teckenfönstret. Tryck åter på MIN MAX för att göra så att indikatorerna för MAX och MIN blinkar tillsammans. Detta innebär att dessa data har uppdaterats i minnet och att avläsningen utgör den aktuella temperaturen och luftfuktigheten. När mätaren är i läget MIN/MAX är knapparna △REL och °C °F inaktiverade. Avsluta läget MIN/MAX genom att trycka på och hålla ned knappen MIN MAX i två sekunder.

Användning av daggpunkt och vättemperatur (endast THWD-3)

Mätaren visar den omgivande temperaturen när den först slås på. Visa daggpunktens (DP) temperatur genom att trycka en gång på DP WB. Tryck åter på DP WB för att växla till vättemperatur (WB). Tryck en tredje gång på DP WB för att återgå till att låta mätaren mäta den omgivande temperaturen. Teckenfönstret visar när daggpunkts- och vättemperaturerna är valda.

Automatisk avstängning

Standardinställningen när mätaren slås på är att den är i läget för automatisk avstängning. Mätaren stängs av om ingen knapp har trycks under 30 minuter. Funktionen för automatisk avstängning kan inaktiveras genom att du trycker på och håller ned knappen HOLD och sedan slår på mätaren. Symbolen för automatisk avstängning försvinner för att ange att funktionen är inaktiverad.

Låg batteriladdning

När batteriets laddningsnivå understiger kravet för drift visas symbolen - + i teckenfönstret och batteriet måste bytas ut.

Avläsning av vättemperatur (TH-3)

Våttemperatur kan ibland vara nödvändigt. Använd följande procedur och din TH-3 för att erhålla våttemperatur.

1. Bestäm luftfuktigheten i % med hjälp av TH-3.
2. Bestäm temperaturen (torr) med hjälp av TH-3.
3. Leta reda på linjen för torrtemperatur (DB) på det psykrometriska diagrammet (vertikal linje längs diagrammets nederkant).
4. Leta reda på linjen för relativ luftfuktighet (RH) i diagrammet (kurvlinje i diagrammet).
5. Hitta skärningspunkten mellan linjerna DB och RH i diagrammet.
6. Dra en diagonal linje med början i skärningspunkten tills punkten för vättemperatur (WB) har bestämts. (Linjen för vättemperatur är den yttersta kurvan i diagrammet).

Exempel: leta reda på DB-temperaturen 78 °F i psykrometer-diagrammet. Leta reda på den relativa luftfuktigheten 50 % RH i diagrammet. Dra en diagonal linje upp till WB-punkten 65 °F.

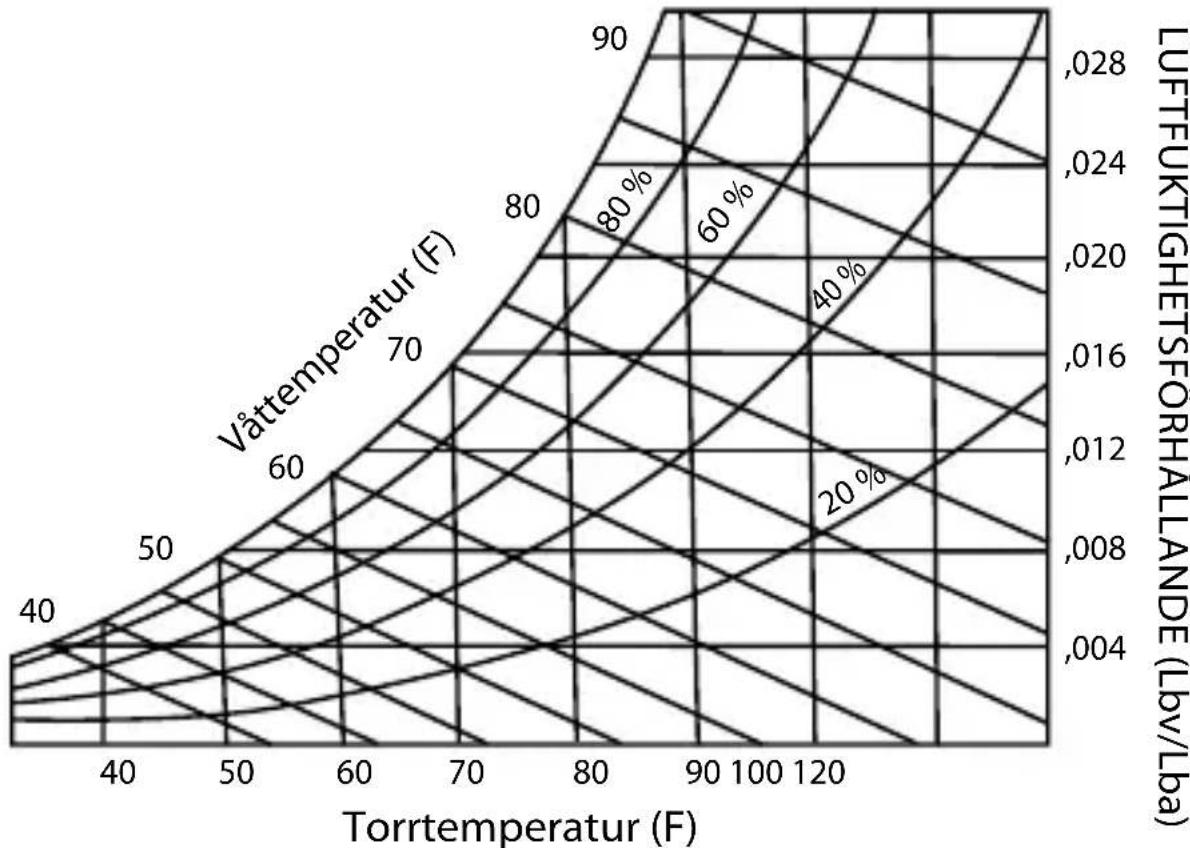

Psykrometriskt diagram

Om enheten inte fungerar för luftfuktighet kan det vara så att givaren är avstängd på grund av att den under lång tid befunnit sig i torr miljö. Detta är vanligt hos luftfuktighetsgivare av polymertyp. Givaren måste då återfuktas.

För att återfukta givaren ska du placera den i 20 till 30 °C som är >75 % RH under minst 12 timmar.

Återställ kalibreringsdata till fabriksinställningar

1. Stäng AV mätaren.
2. Tryck in och håll ner "°C/°F" och "HOLD"-knappen, tryck sedan på Ⓘ för att slå PÅ mätaren. Displayen blinkar i 3 sekunder. Medan displayen blinkar trycker du på knappen "MIN MAX" för att återställa kalibreringsdata till fabriksinställningar.
3. Ett långt pip indikerar att mätarens kalibreringsdata har återställts till fabriksinställningar.

Begränsad garanti och begränsning av ansvar

Denna Amprobeprodukt garanteras vara fri från felaktigheter i material och utförande i ett år från inköpsdatum. Denna garanti innefattar inte säkringar och engångsbatterier, och inte heller skador som uppkommer som en följd av olyckshändelser, försummelse, felaktig användning, ändring, nedsmutsning eller onormala förhållanden eller onormal hantering. Återförsäljare har inte rätt att lämna några ytterligare garantier å Amprobes vägnar. Om du behöver service under garantiperioden ska produkten, tillsammans med inköpsbevis, skickas in till ett auktoriserat Amprobe Test Tools Service Center eller till en återförsäljare eller distributör för Amprobe. Avsnittet Reparation innehåller uppgifter om detta. DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE. ALLA ANDRA GARANTIER – VARE SIG DESSA ÄR UTTRYCKLIGA, UNDERFÖRSTÄDDA ELLER LAGSTADGADE – INKLUSIVE UNDERFÖRSTÄDDA GARANTIER AVSEENDE LÄMPLIGHETEN FÖR ETT VISST SYFTE ELLER SÄLJBARHET, DEMENTERAS HÄRMED. TILLVERKAREN ÄR EJ ANSVARIG FÖR NÅGRA SPECIELLA SKADOR, INDIREKTA SKADOR, OFÖRUTSEDDA SKADOR ELLER FÖLJDSKADOR ELLER FÖRLUSTER, OAVSETT OM DE INTRÄFFAR PÅ GRUND AV GARANTIBROTT ELLER OM DE BASERAS PÅ KONTRAKT. Vissa stater eller länder tillåter inte undantag eller begränsningar av underförstådda garantier eller tillfälliga skador eller följdskador, så denna ansvarsbegränsning gäller eventuellt inte dig.

Reparation

Alla testverktyg som returneras för garantireparation eller reparation utanför garantin eller för kalibrering ska åtföljas av följande: ditt namn, företagets namn, adress, telefonnummer och inköpsbevis. Inkludera dessutom en kort beskrivning av problemet eller den begärda servicen och skicka också in testsladdarna tillsammans med mätaren. Betalning för reparation eller utbytesdelar som ej faller under garantin ska ske med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder med betalningsmottagare Amprobe® Test Tools.

Reparationer och utbyten under garanti – Alla länder

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan under garantiperioden returneras till din Amprobe® Test Tools-distributör för utbyte mot samma eller liknande produkt. Avsnittet "Where to Buy" på www.amprobe.com innehåller en lista över distributörer i närheten av dig. Om du befinner dig i USA eller Kanada och din enhet täcks av garanti kan du få den reparerad eller utbytt genom att skicka in den till ett Amprobe® Test Tools Service Center (se adress nedan).

Reparationer och utbyten ej under garanti – USA och Kanada Enheter som kräver reparation, men som ej täcks av garanti i USA och Kanada, ska skickas till ett Amprobe® Test Tools Service Center. Ring till Amprobe® Test Tools eller kontakta inköpsstället för att få uppgift om aktuella kostnader för reparation och utbyte.

I USA I Kanada

Reparationer och utbyten ej under garanti – Europa Enheter i Europa, som ej täcks av garanti, kan bytas ut av din Amprobe® Test Tools-distributör för en nominell kostnad. Avsnittet "Where to Buy" på www.amprobe.com innehåller en lista över distributörer i närheten av dig.

Adress för korrespondens i Europa*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Endast korrespondens – inga reparationer eller utbyten är tillgängliga från denna adress. Kunder i Europa ska kontakta respektive distributör.)

Specifikationer

Fönster: Dubbelt teckenfönster

Förhållanden vid drift: 0 °C till 40 °C; < 80 % relativ luftfuktighet

Förhållanden vid förvaring: -10 °C till 60 °C; < 70 % relativ luftfuktighet

Höjd över havet: Upp till 2000 m, Användning inomhus.

Samplingshastighet: 2,5 gånger per sekund

Batteri: 9 volt batteri, NEDA 1604 eller JIS 006P eller IEC6F22

Batteriets livslängd: 85 timmar kontinuerligt; (med alkaliskt batteri)

Dimension: 240 x 54 x 34 mm (9,5 x 2,1 x 1,3 tum)

Vikt: Ca 180 g (6,4 oz)

Tillbehör: Batteri, bruksanvisning

TH-3, THWD-3

Luftfuktighet: 0 % relativ luftfuktighet till 99 % relativ luftfuktighet vid 23 °C

Område Noggrannhet

10 % relativ

luftfuktighet till

90 % relativ

Upplösning: 0,1 % relativ luftfuktighet

Responstid (vid t90; i långsamt cirkulerande luft): 180 sek

TH-3, THWD-3

Temperatur:

Område Noggrannhet

0 °C till 40 °C ± 0,8 °C

32 °F till 104 °F ± 1,6 °F

THWD-3

Våttemperatur:

Område

Noggrannhet

0 °C till 40 °C ± 0,8 °C

32 °F till 104 °F ± 1,6 °F

Daggpunktstemperatur:

0 °C till 40 °C ± 0,8 °C

32 °F till 104 °F ± 1,6 °F

Upplösning: 0,1 °C / 0,1 °F

Responstid (vid t90; i långsamt cirkulerande luft): 10 sek
