TH-3 - Misura Amprobe - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termoigrometro digitale
Intervallo di temperatura	-10 °C a 50 °C (14 °F a 122 °F)
Precisione della temperatura	±1 °C (±1,8 °F)
Risoluzione della temperatura	0.1 °C / 0.1 °F
Intervallo di umidità	20 %UR a 90 %UR
Precisione dell'umidità	±5 %UR (a 25 °C, 20-90 %UR)
Risoluzione dell'umidità	0.1 %UR
Display	Display LCD a doppia visualizzazione
Alimentazione	1 batteria a bottone CR2032 (3 V)
Autonomia della batteria	Circa 2 anni (uso normale)
Dimensioni	100 x 50 x 20 mm
Peso	50 g (con batteria)
Funzioni principali	Visualizzazione temperatura e umidità, indicatore di comfort, valore Max/Min, funzione Hold, spegnimento automatico
Manutenzione e pulizia	Pulire con un panno morbido asciutto. Non utilizzare solventi.
Sicurezza	Non immergere in acqua. Non esporre a temperature estreme.
Parti di ricambio e riparabilità	Batteria sostituibile dall'utente. Per qualsiasi altra riparazione, contattare un professionista.
Garanzia	2 anni (esclusa batteria)
Marca	Amprobe
Modello	TH-3
Categoria	Misura
Utilizzo previsto	Misura della temperatura e dell'umidità ambientale
Grado di protezione	IP20

Domande frequenti - TH-3 Amprobe

Come cambiare la batteria del Amprobe TH-3 ?

Rimuovere il coperchio del vano batteria sul retro dell'apparecchio facendo scorrere il coperchio. Sostituire la batteria esaurita con una batteria nuova di tipo CR2032 rispettando la polarità. Richiudere il coperchio.

Qual è la precisione di misura del TH-3 ?

La precisione della temperatura è di ±1 °C (o ±1,8 °F) e quella dell'umidità relativa è di ±5 %UR tra 20 e 90 %UR a 25 °C.

Posso utilizzare il TH-3 per misurare liquidi ?

No, il TH-3 non è impermeabile e non deve essere immerso. È progettato per misurare la temperatura e l'umidità dell'aria ambiente.

Come cancellare i valori Max e Min registrati ?

Premere e tenere premuto il pulsante MAX/MIN per circa 3 secondi per cancellare i valori registrati. I nuovi valori verranno visualizzati.

Cosa significa l'indicatore di comfort sullo schermo ?

L'indicatore di comfort mostra un'icona che rappresenta un volto sorridente, neutro o triste in base alla temperatura e all'umidità: zone confortevole, accettabile o scomoda.

Perché il display lampeggia ?

Un display lampeggiante può indicare una batteria scarica. Sostituire la batteria con una nuova. Se il problema persiste, contattare il servizio post-vendita.

Il TH-3 dispone di spegnimento automatico ?

Sì, l'apparecchio si spegne automaticamente dopo circa 10 minuti di inattività per risparmiare la batteria. È possibile riattivarlo premendo un pulsante qualsiasi.

Come pulire il TH-3 ?

Utilizzare un panno morbido e asciutto per pulire l'involucro. Non utilizzare prodotti chimici o abrasivi. Evitare l'umidità nelle aperture.

Qual è la garanzia del Amprobe TH-3 ?

Il TH-3 è garantito 2 anni contro difetti di fabbricazione e materiali, ad eccezione della batteria che è considerata consumabile.

Dove posso scaricare il manuale completo del TH-3 ?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com nella pagina del prodotto TH-3 di Amprobe.

MANUALE UTENTE TH-3 Amprobe

Sensorhysterese: +/-1 % RH

Auflösung: 0,1 % RH

Informazioni sulla sicurezza 3

Simboli adoperati nel presente manuale .... 3

Istruzioni per l'uso.... 4

Accensione....4

Sezione delle unità di temperatura 4

Operazione Hold (Tenuta dei dati) 4

Operazione Rel (Misura relativa) 4

Operazione MIN/MAX 4

Spegnimento automatico 4

Temperatura a bulbo umido e del punto di rugiada ....4

Pila scarica 5

Misure di temperatura a bulbo umido 5

Diagramma psicrometrico 6

Ricondizionamento dei sensori di umidità....6

Recupero dei dati di calibrazione di fabbrica 6

Riparazioni 7

GARANZIA 7

Dati tecnici....9

I termoigrometri THWD-3 e TH-3 sono strumenti di misura della temperatura e dell'umidità relativa. La sonda particolarmente lunga permette di eseguire misure all'interno di condutture e in altri punti angusti. Le funzioni Rel (Misura relativa) e MIN/MAX permettono di effettuare misure in due zone diverse per confrontarle in un secondo tempo. L'ampio display doppio e la funzione Hold (Tenuta dei dati) agevolano la lettura delle misure. Entrambi i modelli utilizzano un sensore capacitivo per le misure di temperatura in °C o °F con risoluzione dell'umidità relativa pari a 0,1, e per le misure di umidità fino al 100% con risoluzione percentuale pari a 0,1. La funzione di spegnimento automatico che riduce il consumo energetico della pila, il cappuccio di protezione che preserva il sensore, la custodia da trasporto in vinile e la pila già installata fanno del TH-3 la scelta giusta per tutte le misure di umidità atmosferica. Il modello THWD-3 offre due ulteriori funzioni: indicazione del punto di rugiada e letture a bulbo umido.

Informazioni sulla sicurezza

Questo strumento è stato progettato e collaudato in conformità alle norme:

• EN50081-2
- EN50082-2

Simboli adoperati nel presente manuale

	Attenzione. Vedere la spiegazione nel manuale
	Attenzione. Rischio di scosse elettriche
	Conforme alle norme australiane di pertinenza
	Conforme alle direttive della Comunità Europea
	Accensione/spegnimento
[gwY8]	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati

Istruzioni per l'uso

Accensione

- Per accendere e spegnere il termoigrometro, premere il pulsante ①.

Selezione delle unità di temperatura

Quando si accende il termoigrometro per la prima volta, la scala di misura predefinita è in gradi centigradi (°C). Per passare ai gradi Fahrenheit (°F) premere il pulsante °C °F. Premerlo di nuovo per tornare ai gradi centigradi. Quando si accende lo strumento la volta successiva, si attiva la scala scelta per ultima.

Operazione Hold (Tenuta dei dati)

Si può fermare la visualizzazione delle misure sul display premendo il pulsante HOLD. Quando i dati non sono più necessari, disattivare la funzione Hold premendo di nuovo il pulsante HOLD. Quando il termoigrometro è in questa modalità, i pulsanti REL , MIN MAX, e ^ ^ sono disattivati.

Operazione Rel (Misura relativa)

Quando si preme il pulsante △REL, il termoigrometro memorizza la misura attuale. Visualizza quindi la differenza fra la nuova misura e quella memorizzata. Premere di nuovo il pulsante △REL per uscire dalla modalità di misura relativa.

Operazione MIN/MAX

Quando si preme il pulsante MIN MAX, il termoigrometro passa alla modalità MIN MAX, nella quale il valore minimo e il valore massimo vengono tenuti in memoria contemporaneamente e aggiornati con ogni nuova misura. Quando si preme il pulsante MIN MAX, il display visualizza l'indicatore MIN MAX e il valore massimo; premendolo di nuovo, il display visualizza l'indicatore MIN e il valore minimo. Premendolo una terza volta si fanno lampeggiare i due indicatori simultaneamente; ciò indica che i dati in memoria sono stati aggiornati e che le misure visualizzate corrispondono alla temperatura e all'umidità attuali. Quando il termoigrometro è nella modalità MIN MAX, i pulsanti △REL e °C °F sono disattivati. Per uscire dalla modalità MIN/MAX, premere e mantenere premuto MIN MAX per due secondi.

Temperatura a bulbo umido e del punto di rugiada (solo il modello THWD-3)

Quando viene acceso, lo strumento visualizza la temperatura ambiente. Per visualizzare la temperatura del punto di rugiada (DP), premere una volta DP WB. Premere di nuovo DP WB per passare alla misura della temperatura a bulbo umido (WB). Premendo la terza volta DP WB si riporta il termoigrometro alla modalità di misura della temperatura ambiente. Il display indica se è selezionata la misura di temperatura del punto di rugiada o a bulbo umido.

Spegnimento automatico

Come impostazione predefinita, all'accensione del termoigrometro si attiva la modalità di spegnimento automatico: se per 30 minuti non si preme alcun pulsante, lo strumento si spegne automaticamente. Per disattivare la funzione di spegnimento automatico, premere e mantenere premuto il pulsante HOLD e quindi accendere lo strumento; il simbolo dello spegnimento automatico scompare dal display.

Pila scarica

Quando la tensione della pila è inferiore ai requisiti di funzionamento, il display visualizza il simbolo 📄 e la pila deve essere sostituita.

Misure di temperatura a bulbo umido (TH-3)

Di tanto in tanto può essere necessario eseguire misure di temperatura a bulbo umido. A tal fine, usare il TH-3 come indicato di seguito.

1. Misurare l'umidità relativa con il TH-3.
2. Determinare la temperatura (a bulbo secco) con il TH-3.
3. Individuare nel diagramma psicrometrico la linea corrispondente alla temperatura a bulbo secco rilevata (una delle linee verticali che intersecano la base del diagramma).
4. Individuare la linea dell'umidità relativa rilevata (una delle linee curve che attraversano il diagramma).
5. Trovare il punto di intersezione tra le linee della temperatura a bulbo secco e dell'umidità relativa.
6. Tracciare una diagonale dal punto di intersezione a un punto sulla linea della temperatura a bulbo umido (la linea curva più esterna del diagramma).

Ad esempio, individuare nel diagramma psicrometrico la temperatura a bulbo secco corrispondente a 78 °F. Individuare il punto corrispondente al 50% di umidità relativa. Tracciare una diagonale fino al punto corrispondente a 65 °F sulla linea della temperatura a bulbo umido.

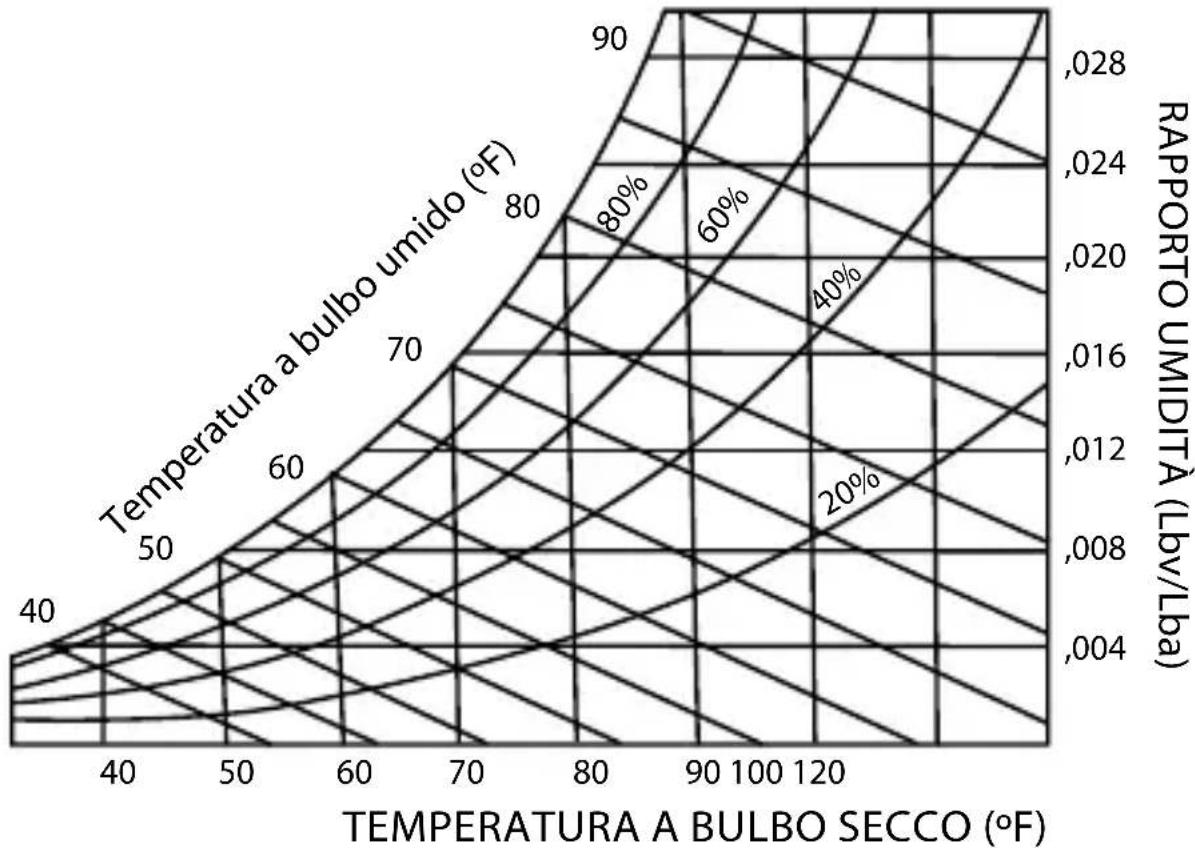

Diagramma psicrometrico

Ricondizionamento dei sensori di umidità

Se l'unità risulta al di fuori della specifica per l'umidità, il sensore potrebbe essere sfasato per via della lunga esposizione in ambienti asciutti. Questa è una condizione tipica dei sensori di umidità polimerici. Il sensore dovrà essere reidratato.

Per reidratare il sensore, mantenerlo in un ambiente da 20 °C a 30 °C con umidità relativa >75% per almeno 12 ore.

Recupero dei dati di calibrazione di fabbrica

1. Spegnere lo strumento.
2. Tenere premuti “°C/°F” e il pulsante “HOLD”, quindi premere ① per accendere il strumento. Il display lampeggerà per 3 secondi. Mentre il display lampeggia, premere il pulsante “MIN MAX” per recuperare i dati di calibrazione di fabbrica.
3. Un segnale acustico prolungato indica che il strumento è stato ripristinato ai dati di calibrazione di fabbrica.

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o maneggiamento. I rivenditori non sono autorizzati a offrire nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIBILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché in alcuni Paesi non sono permesse esclusioni o limitazioni di una garanzia implicita o dei danni incidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all'ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Leggere la garanzia e controllare le pile prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. Nella sezione “Where to Buy” del sito www.amprobe.com c’è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools, agli indirizzi seguenti.

Sostituzioni e riparazioni non coperte dalla garanzia – Stati Uniti e Canada Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

USA

Canada

Sostituzioni e riparazioni non coperte dalla garanzia – Europa Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe® Test Tools per un importo nominale. Nella sezione “Where to Buy” del sito www.amprobe.com c’è un elenco dei distributori più vicini.

Recapito postale europeo*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

Dati tecnici

Display: doppio

Condizioni di funzionamento: da 0 °C a 40 °C; < 80% di umidità relativa

Condizioni di immagazzinaggio: da -10 °C a 60 °C; < 70% di umidità relativa

Altitudine: fino a 2000 metri; usare lo strumento solo in locali chiusi.

Frequenza di campionamento: 2,5 volte al secondo

Alimentazione: pila da 9 V, NEDA 1604 o JIS 006P o IEC6F22

Durata della pila: 85 ore di funzionamento continuo (con pila alcalina)

Dimensioni: 240 x 54 x 34 mm

Peso: 180 g circa

Accessori: pila e manuale di istruzioni

TH-3 e THWD-3

Umidità: da 0% al 99% (relativa) a 23 °C

Portata Precisione

Da 10% a 90% ±3% di umidità relativa

di umidità relativa

< 10, > 90% ±5% di umidità relativa

di umidità relativa

Coefficiente di temperatura: 0,1 x (precisione specificata)/°C

$$ (< 2 3 ^ {\circ} \mathrm{C} \circ > 2 3 ^ {\circ} \mathrm{C}) $$

Isteresi del sensore: +/-1% di umidità relativa

Risoluzione: 0,1% di umidità relativa

Tempo di risposta (al 90% del valore finale, in aria calma): 180 s.

TH-3 e THWD-3

Misure di temperatura :

Portata Precisione

Da 0 °C a 40 °C ± 0,8 °C

Da 32 °F a 104 °F ± 1,6 °F

THWD-3

Misure di temperatura a bulbo umido:

Portata Precisione

Da 0 °C a 40 °C ± 0,8 °C

Da 32 °F a 104 °F ± 1,6 °F

Misure di temperatura del punto di rugiada:

$$ \mathrm{Da} 0 ^ {\circ} \mathrm{Ca} 4 0 ^ {\circ} \mathrm{C} \pm 0, 8 ^ {\circ} \mathrm{C} $$

$$ \mathrm{Da} 3 2 ^ {\circ} \mathrm{Fa} 1 0 4 ^ {\circ} \mathrm{F} \pm 1, 6 ^ {\circ} \mathrm{F} $$

Risoluzione: 0,1 °C o 0,1 °F

Tempo di risposta (al 90% del valore finale, in aria calma): 10 s.
