Produkttyp	Borrmaskin
Märke	Meec Tools
Modell	000-137
Spänning	18 V
Batterityp	Li-jon
Chucktyp	10 mm nyckellös
Max vridmoment	30 Nm
Hastighetsinställningar	2 hastigheter (0-400 / 0-1500 varv/min)
Reverseringsfunktion	Ja
LED-lampa	Ja
Vikt (med batteri)	1,5 kg
Mått	200 x 70 x 250 mm
Strömförsörjning	18 V Li-jon batteri (ingår ej)
Laddtid	1 timme (cirka)
Huvudfunktioner	Borrning och skruvdragning
Variabel hastighetsavtryckare	Ja
Bälteklämma	Ingår
Medföljande tillbehör	Laddare, dubbel bitshållare, 10 bits
Underhåll	Håll ventilationsöppningarna rena; torka av med torr trasa
Säkerhetsfunktioner	Säkerhetslås, överbelastningsskydd

Vanliga frågor - 000-137 Meec Tools

Vilken typ av batteri använder Meec Tools 000-137 borrmaskinen?

Borrmaskinen använder ett 18 V Li-jon batteri. Batterier säljs vanligtvis separat, men vissa förpackningar kan innehålla ett.

Är chucken nyckellös?

Ja, modell 000-137 har en 10 mm nyckellös chuck för snabba och enkla bitsbyten.

Hur justerar jag vridmomentet?

Vridmomentet kan justeras med ringen bakom chucken. Vrid den för att välja mellan 18 vridmomentinställningar plus borrläge.

Kan jag använda denna borrmaskin för skruvdragning?

Ja, den har en koppling med flera vridmomentinställningar för exakt skruvdragning, vilket förhindrar överdragning.

Hur byter jag hastighet?

Det finns en tvåväxlad växellådsväljare ovanpå borrmaskinen. Låg hastighet (0-400 varv/min) för högt vridmoment, hög hastighet (0-1500 varv/min) för borrning.

Har borrmaskinen inbyggt ljus?

Ja, den har en LED-lampa ovanför avtryckaren för att lysa upp mörka arbetsytor.

Hur underhåller jag borrmaskinen?

Håll ventilationsöppningarna rena och fria från damm. Torka av utsidan med en torr trasa. Använd inte vatten eller lösningsmedel.

Vad är garantiperioden?

Garantiperioden är vanligtvis 2 år för Meec Tools produkter. Kontrollera din lokala butik eller manual för detaljer.

Ingår batteriladdaren?

En laddare ingår i borrmaskinsatsen. Den laddar 18 V-batteriet på cirka 1 timme.

Kan jag använda batterier från andra märken med denna borrmaskin?

Det rekommenderas att endast använda original Meec Tools batterier för att säkerställa kompatibilitet och säkerhet.

BRUKSANVISNING 000-137 Meec Tools

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Allmänna säkerhetsföreskrifter för elverktyg

- Med termen "elverktyg" i säkerhetsföreskrifterna avses ditt nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Säkerhet i arbetsområdet

- Håll arbetsområdet rent och väl upplyst. Belamrade och mörka områden ökar risken för olyckor.

- Använd inte elverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor eller gaser eller lättantändligt damm. Elverktyg bildar gnistor som kan antända damm eller ångor.

- Håll barn och kringstående personer på avständ när du arbetar med ett elverktyg. Om du blir distraherad kan det leda till att du förlorar kontrollen över verktyget.

Elsäkerhet

- Elverktygets stickpropp måste passa i nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adaptrar tillsammans med jordade elverktyg. Intakta stickproppar och passande nätuttag minskar risken för elolycksfall.

- Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.

- Risken för elolycksfall ökar om din kropp är jordad.

- Utsätt inte elverktyg för regn eller fukt. Om vatten tränger in i ett elverktyg ökar risken för elolycksfall.

- Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.

- När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är avsedd för utomhusbruk. Användning av en sladd som är avsedd för utomhusbruk minskar risken för elolycksfall.

- Om du måste använda ett elverktyg i fuktig miljö ska det anslutas till en

strömkälla med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam, se noga efter vad du gör och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning som dammfiltermask, halksäkra skyddskor, hjälm och hörselskydd som används på lämpligt sätt minskar risken för personskada.
• Förhindra oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du ansluter till strömkällan och/eller batteriet eller tar upp eller bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Ta bort alla ställnycklar och skruvnycklar innan du slår på verktyget. Att lämna kvar en nyckel på en roterande del av elverktyget kan leda till personskada.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns utrustning för dammutsugning och dammuppsamling ska denna anslutas och användas på rätt sätt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel av elverktyg

• Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Rätt elverktyg fungerar bättre och säkrare när det används med avsedd belastning.
• Använd inte elverktyget om det inte går att slå på och av det med strömbrytaren.
• Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
• Koppla ur stickproppen från uttaget och/eller ta bort batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller ställer undan verktyget.
• Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget

startas oavsiktligt.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt inte personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda verktyget. Elverktyg är farliga i händerna på okunniga användare.
• Underhåll elverktyget. Kontrollera att rörliga delar inte är felinriktade eller har fastnat, att delar inte har gått av och att inga andra förhållanden föreligger som kan påverka användningen av verktyget. Om elverktyget är skadat ska det repareras innan det används. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Se till att skärande verktyg är vassa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att styra.
• Använd elverktyget, tillbehör och borr etc. i enlighet med dessa instruktioner och beakta arbetsförhållandena och det arbete som ska utföras. All annan användning av elverktyget än den avsedda kan leda till farliga situationer.

Service

- Se till att elverktyget servas av kvalificerad reparatör som endast använder identiska reservdelar. På så sätt garanteras att elverktyget förblir säkert att använda.

Säkerhetsföreskrifter för borrning

• Använd öronskydd vid slagborrning. Exponering för högt ljud kan orsaka hörselnedsättning.
• Använd stödhandtag, om sådana medföljer verktyget. Om du tappar kontrollen över verktyget kan det leda till personskada.
• Håll elverktyget i den isolerade greppytan när du utför arbete där det är möjligt att borrtillbehöret kan komma i kontakt med dolda elledningar eller den egna sladden. När kaptillbehör kommer i kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget bli strömförande och ge användaren en elstöt.

Vibrations- och ljuddämpning

• För att minska effekterna av buller och vibrationer ska du begränsa användningstiden, använda lägen för låga vibrationer och lågt ljud samt använda personlig skyddsutrustning.

• Beakta följande punkter för att minimera risken att exponeras för vibrationer och högt ljud:

• Använd produkten endast för det syfte den konstruerats för och enligt dessa instruktioner.
  – Se till att produkten är i gott skick och väl underhållen.
  – Använd rätt tillbehör för produkten och se till att de är i gott skick.
  – Håll stadigt i handtagen/greppytan.
  – Underhåll produkten i enlighet med dessa instruktioner och se till att den är väl smord (där så är lämpligt).

• Planera arbetsschemat så att du fördelar användningen av verktyg med höga vibrationer över en längre tidsperiod.

Nödläge

• Bekanta dig med hur du använder denna produkt med hjälp av denna bruksanvisning. Lägg säkerhetsanvisningarna på minnet och följ dem till punkt och pricka. På så sätt kan du undvika risker och faror.
• Var alltid uppmärksam när du använder denna produkt, så att du upptäcker och hanterar risker på ett tidigt stadium. Ett snabbt ingripande kan förhindra allvarliga personskador och skador på egendom.
• Slå av maskinen och koppla från strömförsörjningen vid fel. Se till att produkten kontrolleras av en kvalificerad yrkesman och vid behov repareras innan du använder den igen.

Ytterligare risker

Även om du använder denna produkt i enlighet med alla säkerhetskrav kvarstår risken för personskador och andra skador. Följande faror som har med denna produkts konstruktion och utformning att göra kan uppstå:

– Hälsoeffekter till följd av vibrationer om produkten används under lång tid eller inte hanteras och underhålls på rätt sätt.
- Person- och egendomsskada på grund av trasiga skärtillbehör eller plötslig kontakt med dolda objekt vid användning.
– Risk för person- och egendomsskada som orsakas av ivägslungade föremål.

WARNING! Denna produkt genererar ett elektromagnetiskt fält vid användning! Detta fält kan under vissa omständigheter påverka aktiva och passiva medicinska implantat! För att minska risken för allvarliga eller livshotande skador rekommenderar vi därför personer med medicinska implantat att rådgöra med sin läkare och tillverkaren av det medicinska implantatet innan de använder denna produkt!

Symboler

På produkten, märketiketten och i dessa instruktioner hittar du bland annat följande symboler och förkortningar. Bekanta dig med dem för att minska risken för person- och egendomsskador.

	Lås – för att dra åt eller fästa.		Använd ögonskydd.
	Lås upp – för att lossa.		Använd dammfiltermask.
	VARNING!		Använd skyddshandskar.
	Läs bruksanvisningen.		Använd halksäkra skyddsskor.
	Stäng av produkten och koppla bort den från strömkällan före montering, rengöring, justeringar, underhåll, förvaring och transport.		Produkten överensstämmer med gällande EU-direktiv, och en utvärderingsmetod för att kontrollera överensstämmelse med dessa direktiv har använts.
	Denna produkt har skyddsklass II. Det betyder att den är utrustad med utökad eller dubbel isolering.		Kasserad produkt ska återvinnas.
	Använd hörselskydd.

TEKNISKA DATA

Märkspänning 230 V	~ 50 Hz
Effekt 500 W
Skyddsklass	II
Varvtal obelastad 0–2 900/min
Borrchuck 13 mm
Borrkapacitet Trä: 16 mm
Metall: 10 mm
Murverk: 13 mm
Vikt 2,2 kg
Ljudtrycksnivå, LpA 93 dB(A), K=3 dB
Ljudeffektnivå, LwA 104 dB(A), K=3 dB
Vibration Borrning i metall – Huvudhandtag: 5,510 m/s ^2 , K=1,5 m/s ^2
Stödhandtag: 6,663 m/s ^2 , K=1,5 m/s ^2
Slagborrning i betong – Huvudhandtag: 13,768 m/s ^2 , K=1,5 m/s ^2
Stödhandtag: 12,555 m/s ^2 , K=1,5 m/s ^2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

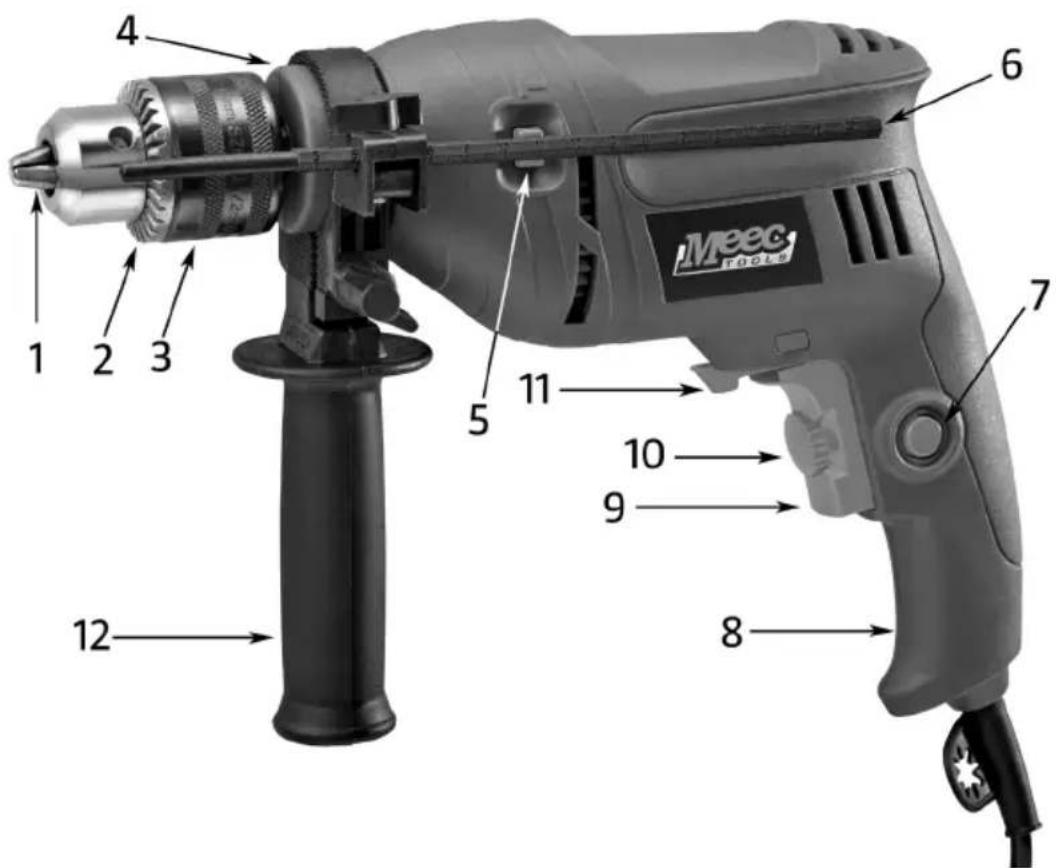

BESKRIVNING

1. Verktygshållare
2. Chuckring
3. Nyckelchuck
4. Krage
5. Lägesväljare

6. Djupstopp

7. Låsknapp

8. Handtag
9. Strömbrytare
10. Varvtalsreglage
11. Reglage för framåt-/bakåtrotation
12. Stödhandtag

MONTERING

Uppackning

1. Packa upp alla delar och lägg dem på en plan och stadig yta.
2. Ta om så krävs bort allt förpackningsmaterial och alla transportanordningar.
3. Kontrollera att leveransen är komplett och utan skador. Om du upptäcker att delar saknas eller är skadade ska du inte använda produkten, utan istället kontakta din återförsäljare. Att använda en ofullständig eller skadad produkt innebär fara för människor och egendom.
4. Se till att du har alla tillbehör och verktyg som behövs för montering och användning. Detta inbegriper också lämplig personlig skyddsutrustning.

WARNING! Produkten och förpackningen är inte leksaker! Barn får inte leka med plastpåsar, ark och

smådelar! Det finns risk för kvävning!

VIKTIGT! Produkten måste vara helt ihopmonterad innan den används! Använd inte en produkt som bara är delvis ihopmonterad eller monterad med skadade delar! Anslut inte produkten till en strömkälla innan den är fullständigt ihopmonterad!

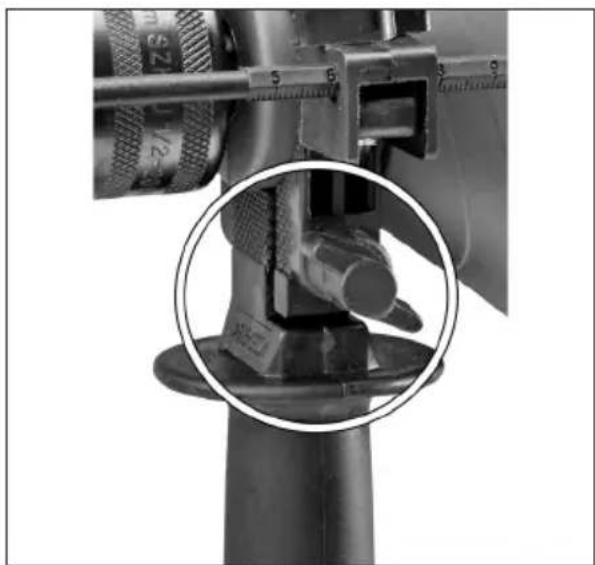

Montering av stödhandtag

Ställ in stödhandtaget beroende på önskad tillämpning. Det förbättrar kontrollen när produkten används.

1. Vrid vingskruven moturs för att lossa klämman.
2. Placera klämman på kragen.
3. Ställ in stödhandtaget i önskat läge så att du kan hålla produkten på ett säkert sätt när du använder den.
4. Vrid vingskruven medurs för att dra åt klämman.

VARNING! Använd aldrig produkten utan stödhandtaget, för att undvika olyckor och personskada! Se alltid till att stödhandtaget är ordentligt fäst och säkrat före användning! Stödhandtaget ger bättre kontroll av produkten vid plötsliga stopp under användningen då stora krafter frigörs!

HANDHAVANDE

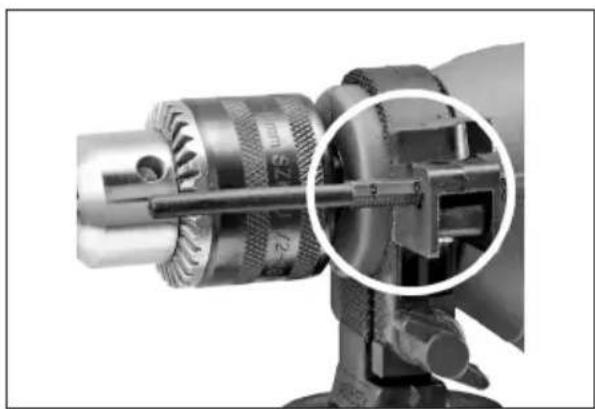

Djupstopp

Begränsa borrdjupet med djupstoppet.

1. För in djupstoppet genom hålet så som visas i bilden. Se till att linjalmarkeringen syns.
2. Se till att änden av djupstoppet är i nivå med borrspetsen. Dra nu tillbaka djupstoppet till önskat borrdjup.

Sätta in och byta borr

Olika borr kan användas med denna produkt beroende på vilket material du arbetar med.

WARNING!

- Använd alltid borr som passar avsedd användning! Använd exempelvis aldrig borr som är

avsedda för trä för att borra i metall och vice versa! laktta de tekniska kraven för denna produkt (se avsnittet Tekniska data) vid inköp och användning av borr!

- Vissa borr är mycket vassa och blir heta när de används! Hantera dem med försiktighet! Använd skyddshandskar när du hanterar borr så att du inte bränner eller skär dig!

1. Håll chucken hårt och vrid chuckringen moturs tills verktygshållaren öppnas tillräckligt för att sätta in borret.
2. Ta bort borret (om ett redan sitter i) från verktygshållaren. För in det nya borret så långt som möjligt i verktygshållaren.
3. Håll chucken hårt och vrid chuckringen medurs tills borret sitter stadigt i verktygshållaren.

Anslutning till strömkälla

1. Se till att strömbrytaren är i frånslaget läge.
2. Anslut stickproppen till lämpligt uttag. WARNING! Kontrollera spänningen! Spänningen måste stämma med informationen på märketiketten!
3. Produkten är nu klar att användas.

Allmän användning

1. Kontrollera att produkten, dess strömkabel och stickplugg och även dess tillbehör inte är skadade före varje användning. Använd inte produkten om den är skadad eller visar tecken på slitage.
2. Kontrollera ytterligare en gång att tillbehören sitter som de ska.
3. Håll alltid produkten i dess handtag. Håll handtagen torra så att de ger säkert stöd.
4. Se till att luftventilerna är fria och inte är blockerade. Rengör dem vid behov med en mjuk borste. Blockerade luftventiler kan leda till att produkten överhettas och skadas.
5. Stäng omedelbart av produkten om du störs i arbetet av att andra personer kommer in i arbetsområdet. Låt alltid produkten stanna helt innan du ställer ned den.
6. Överansträng dig inte! Ta regelbundna pauser så att du verkligen kan koncentrera dig på arbetet och ha full kontroll över produkten.

VARNING! Tänk på att det finns dolda objekt gömda i varje hushåll. Säkerställ före användning att det inte finns några dolda gas-, vatten eller elledningar i arbetsområdet – risk för elolycksfall och allvarliga person- och egendomsskador! Använd lämplig detektor för att i förväg spåra sådana objekt!

Justeringar

VARNING! Inställningarna får endast ändras när produkten är avstängd och har stannat helt! Se alltid till att respektive omkopplare ställs i rätt läge beroende på avsedd användning! Använd inte produkten med en omkopplare satt i något annat läge!

Lägesväljare

Välj läge innan du påbörjar arbetet. Denna produkt kan användas för slagborrning eller vanlig borrning.

Funktion Symbolvisning Tillämpning
Slagborrning		Slagborrning och borrning (tegel, betong och murverk).
Borrning	[408A]	Borrning (trä, metall och plast).

Styrning av rotation framåt/bakåt

Ändra rotationsriktning från framåt till bakåt genom att trycka på omkopplaren för framåt-/bakåtrotation.

Läge Rotationsriktning Tillämpning

Snabläge

1. Starta produkten genom att trycka in strömbrytaren.
2. Stäng av produkten genom att släppa ut strömbrytaren.

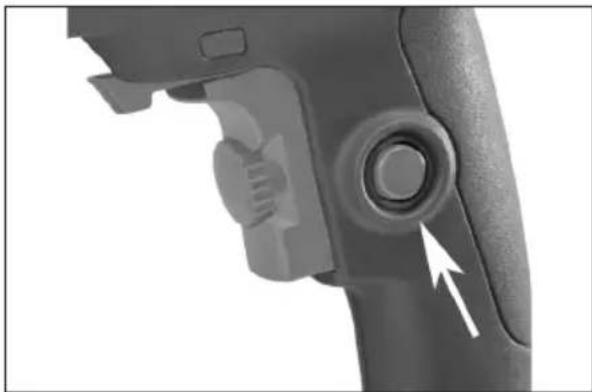

Kontinuerligt läge

1. Starta produkten genom att hålla in strömbrytaren.
2. Tryck på läsknappen för att låsa strömbrytaren.
3. Släpp båda knapparna. Strömbrytaren är nu låst för kontinuerlig användning.
4. Tryck in och släpp ut strömbrytaren för att stänga av produkten.

Justera varvtalet direkt vid arbete med den inbyggda varvtalskontrollen. Denna produkts strömbrytare är kombinerad med varvtalsreglering. Varvtalet styrs av hur långt avtryckaren trycks in.

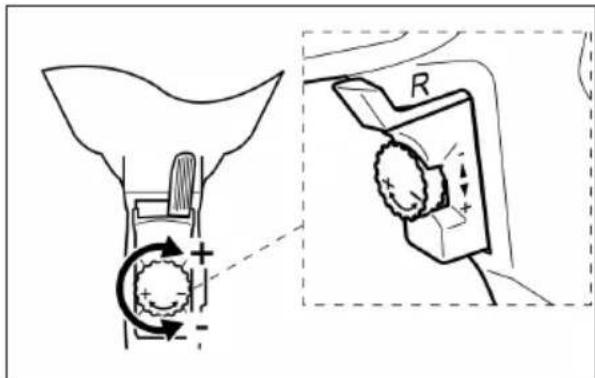

Varvtalsreglage

Begränsa maxvarvtalet med varvtalsreglaget. Med reglaget för variabelt varvtal kan du välja bästa varvtal för en viss tillämpning.

1. Vrid varvtalsreglaget mot "+" för att öka maxvarvtalet.
2. Vrid varvtalsreglaget mot “—” för att minska maxvarvtalet.

1. Håll alltid produkten vinkelrätt mot den punkt där du ska borra. Håller du den i vinkel kan borret slira eller fastna.
2. Placera alltid först borrspetsen direkt på den punkt där du ska borra innan du sätter på produkten.
3. Förborra stora hål först med ett borr med liten diameter. Det gör det enklare att borra med borr med stor diameter.
4. Sätt in lämpligt borr. Tryck mot borrpunkten innan du startar borrmaskinen så att borret inte slirar.
5. Använd metallborr för att borra i plast och metall. Använd vid behov kylsmörjmedel som finns att köpa i fackhandeln.

WARNING!

• Stäng av produkten, låt den stanna helt och koppla bort den från strömkällan om borret fastnar i arbetsstycket. Först då kan du lossa borret som fastnat.
• När du kör produkten med lågt varvtal under längre tid kan motorn bli överhettad. Därför ska du regelbundet ta cirka 15 minuter långa pauser för att låta motorn svalna.

Efter användning

1. Stäng av produkten, koppla bort den från strömkällan och låt den svalna.
2. Kontrollera, rengör och förvara produkten enligt stycket Underhåll.

UNDERHÅLL

OBS! Stäng alltid av produkten, koppla bort den från strömkällan och låt den svalna innan du inspekterar, underhåller eller rengör den.

VIKTIGT! Utför reparationer och underhåll endast enligt dessa instruktioner! Alla andra arbeten måste utföras av behörig specialist!

Rengöring

1. Håll produkten ren. Ta bort skräp från den efter varje användningstillfälle och innan den ställs undan.
2. Rengör produkten med torr trasa. Använd borste för områden som är svåra att komma åt.
3. Se särskilt till att rengöra luftventilerna med trasa och borste efter varje användningstillfälle.
4. Ta bort svår smuts med tryckluft (max. 3 bar).

OBS! Använd inte kemiska, alkaliska, slipande eller andra starka rengöringsmedel eller desinfektionsmedel för att rengöra produkten eftersom de kan skada dess ytor.

Kontroll

• Kontrollera att produkten och dess tillbehör inte är slitna eller skadade före och efter användning.
• Kontrollera att det inte finns slitna eller skadade delar.
• Ersätt vid behov slitna delar eller låt en auktoriserad verkstad reparera produkten innan den används igen. laktta de tekniska kraven.

Nätkabel

Om detta elverktygs strömkabel är skadad måste den ersättas av en auktoriserad serviceverkstad.

Reparation

Denna produkt innehåller inga delar som kan repareras av konsumenten. Låt en auktoriserad serviceverkstad eller behörig person undersöka och reparera produkten.

Förvaring

1. Stäng av produkten och koppla bort den från strömkällan.
2. Rengör produkten enligt beskrivningen ovan.
3. Förvara produkten och dess tillbehör på en mörk, torr, frostfri och väl ventilerad plats.

4. Förvara alltid produkten på en plats där barn inte kan nå den. Den ideala förvaringstemperaturen är mellan 10 och 30 °C.

5. Vi rekommenderar att originalförpackningen används vid förvaring eller att produkten täcks med lämplig tygtrasa eller liknande för att skydda den mot damm.

Transport

1. Stäng av produkten och koppla bort den från strömkällan.
2. Bär alltid produkten i dess huvudhandtag.
3. Skydda produkten mot tunga stötar och starka vibrationer den kan utsättas för när den transporteras i ett fordon.
4. Säkra produkten för att förhindra att den glider eller ramlar omkull.

FELSÖKNING

Problem Möjlig orsak Åtgärd
Produkten startar inte. Inte ansluten till strömkälla.	Anslut till strömkälla.
	Strömkabeln eller stickproppen är trasig.	Låt elektriker med specialkunskaper undersöka produkten.
	Annat elektriskt fel på produkten.	Låt elektriker med specialkunskaper undersöka produkten.
Produkten när inte full effekt. Förlängningskabelnär inte lämplig för användning med denna produkt.	Använd lämplig förlängningskabel.
	Strömkällan (t.ex. generator) har för låg spänning.	Anslut till annan strömkälla.
	Luftventilerna är blockerade.	Rengör luftventilerna.
Otilfredsställande resultat.	Borret är slött/skadat. Byt ut mot ett nytt.
	Borret är inte lämpligt för arbetsstyckets material.	Använd ett lämpligt borr.
Kraftiga vibrationer eller oljud.	Borret är slött/skadat. Byt ut mot ett nytt.
	Skruvar/muttrar är lösa. Dra åt skruvar/muttrar.

SIKKERHETSANVISNINGER

Sikkerhet i arbeidsområdet
