Produkttyp	Golvfläkt för inomhusbruk
Modell	412-006
Märke	Anslut
Strömförsörjning	230 V ~ 50 Hz
Märkeffekt	50 W
Nominell uteffekt	38.6 W
Luftflöde	47 m³/min
Lufthastighet	2.7 m/s
Driftvärde	1.1 (m³/min)/W
Ljudnivå	54 dB
Standby-effekt	0 W
Kabellängd	1.3 m
Vikt	3.4 kg
Mått	Höjd 108 cm, bas 125 x 940 mm
Hastighetsinställningar	3 hastigheter (låg, medel, hög)
Timer	0,5 till 7,5 timmar (steg: 0,5 h, 1 h, 2 h, 3 h, 4 h, 7,5 h)
Oscillation	Ja, med indikatorlampa
Lutningsjustering	Ja, med låsskruv
Räckvidd för fjärrkontroll	Cirka 4,5 m i 30° vinkel
Batterier till fjärrkontroll	2 x AAA (ingår ej)
Gitterdiameter	Uppskattningsvis 40-50 cm (ej specificerat)
Material	Plast- och metalldelar
Underhåll	Rengör med fuktig trasa, dammsug ventilationsöppningar; använd inte lösningsmedel
Säkerhetsfunktioner	Överhettningsskydd? Ej specificerat; följ manualens säkerhetsanvisningar
Certifiering	Överensstämmer med IEC 60879:1986

Vanliga frågor - 412-006 Anslut

Hur monterar jag fläktens bas och motorhus?

Placera tvärstag A och tvärstag B i ett kors, rikta in hålen mot flänsen på ytterröret och skruva ihop dem. För in innerröret i ytterröret, justera höjden och dra åt höjdjusteringshylsan. Fäst slutligen fördelningsboxen med låsskruven.

Hur fäster jag fläktbladet och gallret?

Ta bort plastmuttern från motorhuset, placera bakre gallret med handtaget uppåt och dra åt plastmuttern. Sätt fläktbladet på motoraxeln, fäst navkåpan, fäst sedan det främre gallret med skruv och mutter, och tryck fast gallerklämmorna.

Vilka batterier använder fjärrkontrollen?

Fjärrkontrollen kräver 2 x AAA-batterier (säljs separat). Sätt i dem med rätt polaritet, blanda inte gamla och nya batterier, och byt ut båda samtidigt. Återvinn använda batterier på rätt sätt.

Hur använder jag fläkten med kontrollpanelen?

Anslut fläkten, tryck på strömbrytaren för att slå på den. Använd hastighetsknappen för att växla mellan låg, medel och hög hastighet. Tryck på oscillatorknappen för sidledsrörelse. Använd timerknappen för att ställa in en drifttid från 0,5 till 7,5 timmar.

Kan jag styra fläkten med fjärrkontrollen?

Ja, fjärrkontrollen har samma funktioner som kontrollpanelen. Rikta den mot mottagaren (inom 4,5 m och 30° vinkel) och tryck på önskad knapp för ström, hastighet, oscillation eller timer.

Hur justerar jag lutningen på fläktens huvud?

Stäng av och dra ur kontakten på fläkten. Ta bort låsskruven på motorenheten, luta motorn till önskad vinkel, dra sedan åt skruven ordentligt. Forcera inte lutningsmekanismen.

Vilken är den maximala timerinställningen?

Timern kan ställas in upp till 7,5 timmar. Tryck upprepade gånger på TIMER-knappen för att lägga till 0,5 h, 1 h, 2 h, 3 h, 4 h och 7,5 h steg. Fläkten stängs av automatiskt när den inställda tiden har förflutit.

Hur rengör och underhåller jag fläkten?

Dra alltid ur kontakten före rengöring. Använd en mjuk trasa eller svamp fuktad med milt rengöringsmedel och vatten. Torka av utsidan och dammsug ventilationsöppningarna försiktigt. Använd aldrig starka rengöringsmedel och låt inte vatten komma in i motorhuset eller kontrollpanelen.

Vilka säkerhetsåtgärder ska jag vidta?

Använd inte nära vatten, värmekällor eller med en hastighetsregulator. Håll barn under uppsikt, lämna aldrig fläkten obevakad när den är på, och använd den inte om den är skadad. Dra ur kontakten när den inte används. Undvik att föra in föremål i rörliga delar.

Vad gör jag om fläkten inte startar?

Kontrollera att nätsladden är ansluten till ett lämpligt uttag och att nätspänningen överensstämmer med märkvärdet. Se till att strömbrytaren är intryckt. Om fläkten fortfarande inte startar, kontrollera fjärrkontrollens batterier (om du använder fjärrkontroll) eller kontakta ett auktoriserat servicecenter.

BRUKSANVISNING 412-006 Anslut

SE Bruksanvisning för golvfläkt med fjärrkontroll
NO Bruksanvisning for gulvvifte med fjernkontroll

SE - Bruksanvisning i original

Ratten till ändringar förbehälles. Vid eventuelle problem, kuntakta vår serviceavdelning på telefon

0200 88 55 88

www.pula.se

Får ej slänqas bland hushällssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Följ alltid grundläggande säkerhetsanvisningar vid användning av elektriska apparater.

VARNING! Följ anvisningarna nedan för att minska risken för brännskador, brand, elolycksfall och

personskada.

• Kontrollera att natspänningen motsvarar markspanningen på typskylten.
• Använd inte apparaten med anordning för varvtalsreglering – risk för elolyckstall.
• Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fött anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.

- Lämna aldrig apparaten tillslagen utan uppsikt.

- Använd inte apparaten om den är skadad eller inte fungerar normalt, eller om sladden eller stickproppen är skadad. Lämna apparaten till behörig servicerepresentant för kontroll, reparation eller justering.

- Försök inte reparera apparaten på egen hand, lämna den till behörig elektriker eller servicerepresentant.

- Utsält inte apparaten, sladden eller stickproppen för vatten eller annan välska – risk för elolyckstall.

- Använd inte apparaten i närheten av bad, dusch, tvättställ eller swimmingpool.

- Installere inte apparaten i näheten av värmekällor, som radiator, spis eller annan utrustning som avger värme.

- Utsätt inte apparaten för hög temperatur eller direkt solljus.

- Utsätt inte apparaten för stötar eller kontinuerlig vibration.

- Utsätt inte apparaten för dammig atmosfär.

- Placera inte apparaten så att den inte får tillräcklig ventilation (till exempel i skåp eller hylla)

- Placera inte apparaten på ojämnt underlag.

- Släng av apparaten och dra ut sladden när apparalen inte används, före montering/ demontering av delar samt före rengöring. Starta inte apparaten förrän den är fullständigt monlerad.

- Undvik kontakt med rörliga delar. För aldrig in några föremäl eller kroppsdelar genom

• Stäng av apparaten, dra ut slacden och vänta tills alla rörliga delar har stannat helt innan apparaten fyttas.
• Använd inte andra till behör an dem som rekommenderas eller sälls av apparattilverkaren. Användning av andra till behör kan ursaka brand, elolycksfall eller persørnskada.
• Om sladden är skadadska den bytas ut av behöng servicerepresentant eller annan kvalificerad person, för att undvika tara.

TEKNISKA DATA

Luftflüsse 42 m2/min

Effekt istandbylage 0 W

Vid 3,4 kg

Ludniv3 54 dB

Driftvärderstandard IFC 60879:1986 (corr. 1997)

Nominell effect 38,8 W

Kabellängd 1,3 m

Driftvärde 1,1 (m3/min)/W

Luftthastighet 2,7 m/s

Spanning 230 V

Mått H108 125x640 cm

Effekt 50 W

BESKRIVNING

DELAR

1. Frontgaller
2. Kåpa för fläktrotornav
3. Håktroter
4. Plasmutter
5. Bakre galler
6. Motoraxe
7. Knapp för svänngning
8. Molarhölje
9. Fastskruv

10. Ebox

11. Låsskruv

12. Inre rör
13. Höjdinstalningshysa
14. Yttre rör
15. Dekorkapa, fot
16. Skruv
17. Tvarstyske A
18. Tvärstycke B
19. Skruv och muller

MONTERING

MONTERING AV FOT OCH MOTORHÖLJE

• Avlägsna de 4 skruvarna från tvärstyckena. Placera tvärstycke A (17) och tvärstycke B (18) så att de bildar ett kers.
• Passe in de 4 hålen i tvärstyckena mot hålen i flänsen på del yltre rörel (14). Skruva fast flänsen på tvärstyckena med de 4 skruvarna.
• Avlågsna höjdinstallningshylsan (13) från övre delen av det inre röret (12). För på dekorkåpan (15) på röret.
• Satt tillbaka höjdinstalningshylsan (13) på ovre delen av det inre roret (12). Dra ut det inre roret (12) ur det yttre roret (14) till önskac höjd och dra åt höjdinstalningshylsan (13).
• Tessa lässkruven (11) något genom att vrida moturs. För på elboxen (10) på del inre förel (12) och dra åt lässkruven (11). Kontrollera att lässkruven (11) är ordentligt åtdragen.

MONTERING AV FLÄKTROTOR OCH GALLER

• Skruva bort plastmuttern (4) från motornoljets (8) framsida genom att vnda moturs.
• Placera det bakre galret (5) mot motorhöljets (8) framsida med handtaget upsåt. Styrtapparna på motorhöljet (8) ska gå iingrepp i hålen i del bakre galret (5).
• Dra åt plastmullern (4) medurs. Dra inte åt för hårl.
• For på fläktrotorn (3) på motoraxeln (6), med spåret i rotorns baksida over stiftet i motoraxeln (6).
• Dra fast navkåpen (2) på pleats genom att vrida den meturs
• Ävlägsna skruven och mullern (19) från det bakre gallrels kant.
• Placera del främre qallret (1) mut det bakre (5), så att hålen i kanterna är i linje. Slick skruven genom hålet och skruva på muttern. Dra inte åt helt.
• Tryck gallerklämmorna på plats över gallrens kant.
• Dra st muttern på skruven genom gallerkanten.

ISÄTTNING AV BATTERIER I FJÄRRKONTROLL

- Oppna batterilocket (se bild nedan).

• Sätt i batterierna med den polaritet som visas i batterifacket.
• Använd inte laddningsbara batterier. Rlanda inte çamie och nya batterier eller batterier av cika typ.
• Byt alltid båda batterierna samtidigt.
• 2 st. AAA-batterier behövs (ingår inte).
• Littjänta batterier ska avfallshanteras i enlighet med gällande regler.

HANDHAVANDE

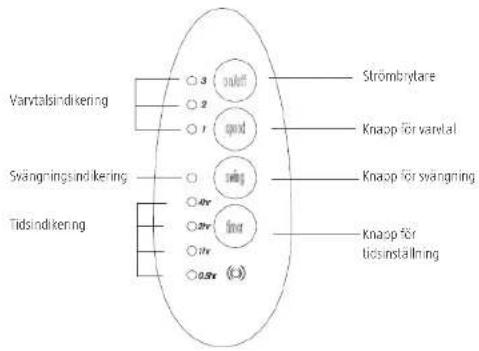

MANÖVERPANEL

VIKTIGT!

• Placera apparaten på lämpligt ställe enligt säkerhetsanvisningarna.
• Dra sladden så att den inte utgör en snubblingsrisk.
• Montera inte apparaten på vägg eller i tak.
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten. Sätt i sladden i ett lämpligt nällullag.
• Spänningsindikeringslampan lands.
• Starta apparaten genom att trycka en gång på strömbrytaren. Flåkten startar med lågt varvtal och varvtalsindikeringslampa 1 tänds. För att stänga av apparaten, tryck på strömbrytaren igen.
• Tryck upprepade gånger på varvtalsknappen SPEED.

– Lågt varvtal (varvtalsindikeringslampa 1 tänds)

– Medelhögt varvtal (varvtalsindikeringslampa 2 tänds)

– Högt varvtal (varvtalsindikeringslampa 3 tänds)

• För svängning, tryck på svängningsknappen SWING. Svängningsindikeringslampan tänds och fläkten börjar svänga. För att avbryta svängningen, tryck på svängningsknappen SWING igen.
• När apparaten startats och onskat varvätal ställts in kan önskad drifttid ställas in med knappen TIMER. Tryck upprepade gånger på knappen TIMER tills indikeringslampan för önskad drifttid tänds. När den installda tiden gått stängs apparaten av automatiskt. Drifttid mellan 0,5 och 7,5 timmar kan ställas in. Drifttiden är summan av tiden för de tända indikeringslamporna.
• Motorenheten kan vinklas uppåt eller nedåt för önskad luftriktning. Lossa fästskruven (9) och justera motorenheten till önskad vinkel. Dra åt skruven.
• Stäng av apparaten och dra ut sladden när apparaten inte används.

FJÄRRKONTROLL

Användning av fjärrkontroll

I järnkontrollen har samma funktioner som manöverpanelen. Folj anvisningarna nedan för basta funktion.

• Rikta fjärrkontrollen mot mottagaren och tryck på önskad knapp.
• Hjärrkontrollens räckvidel är cirka 4,5 m, i 60° vinkel mot mottagaren (se bild).

• Stäng av apparaten och dra ut sladden när apparaten inte används, före montering/ demontering av delar samt före rengöring.
• Håll ventilationsöppningarna rena. Dammsug dem vid behov. Stick inte in föremål genom ventilationsöppningarna.
• Rengör apparaten utvändigt med trasa eller svamp, fuktad med mitt rengöringsmedel. Eftertorka med en trasa eller svamp fuktad med rent vatten.
• Var försiktig så att inte vatten eller annan vätska bränger in i motorhus eller manöverpanel.

VIKTIGT! Använd inte starka rengöringsmedel eller lösningsmedel.
