Produkttyp	Vinkelslip
Varumärke	Meec Tools
Modell	000-706
Skivdiameter	125 mm
Effekt	1100 W
Spänning	230 V ~ 50 Hz
Tomgångshastighet	11000 rpm
Vikt	2.2 kg
Spindelgänga	M14
Säkerhetsfunktioner	Överbelastningsskydd, bakslagsskydd, mjukstart
Husmaterial	Kugghuvud i metall, förstärkt plasthus
Innehåller	Sidohandtag, nyckel, skydd, extra borstar
Mått (LxBxH)	350 x 120 x 100 mm
Nätkabellängd	2.5 m
Vibrationsnivå	< 2.5 m/s²
Ljudtrycksnivå	90 dB(A)
Underhåll	Rengör ventilationsöppningarna regelbundet, byt kolborstar
Reparerbarhet	Uttbytbara kolborstar, reservdelar finns tillgängliga

Vanliga frågor - 000-706 Meec Tools

Hur byter jag slipskivan?

Koppla bort slipmaskinen. Tryck på spindellåsknappen, använd sedan nyckeln för att lossa flänsmuttern. Byt ut skivan och dra åt ordentligt.

Vilken skivstorlek använder denna slipmaskin?

Den accepterar 125 mm (5 tum) skivor med ett 22,2 mm hål.

Kan jag använda stålborstar eller polerdynor?

Ja, så länge de har en maximal diameter på 125 mm och är klassade för slipmaskinens hastighet.

Varför stannar slipmaskinen under användning?

Detta kan bero på överbelastningsskydd. Låt verktyget svalna och minska trycket. Kontrollera även strömkällan.

Hur rengör och underhåller jag slipmaskinen?

Håll ventilationsöppningarna fria från damm. Använd en mjuk borste eller tryckluft. Byt kolborstar regelbundet när de är slitna.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon, hörselskydd och handskar. Använd skyddet och sidohandtaget för kontroll.

Hur justerar jag skyddet?

Lossa skyddsklämman, vrid skyddet till önskat läge, dra sedan åt klämman ordentligt.

Är slipmaskinen lämplig för kapning av metall?

Ja, med en lämplig kapskiva. Se till att skivan är klassad för metall och att hastigheten stämmer.

Hur byter jag kolborstarna?

Koppla bort verktyget. Ta bort borstlocken på motorhuset, dra ut gamla borstar, sätt i nya och sätt tillbaka locken.

Vad är garantiperioden?

Meec Tools erbjuder 2 års garanti för tillverkningsfel. Spara ditt kvitto som köpbevis.

BRUKSANVISNING 000-706 Meec Tools

SE Bruksanvisning för vinkelslip
NO Bruksanvisning for vinkelsliper

SE - Bruksanvisning | original

Rätten till ändringar förbehåles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämnä produkten för återvinnings på anvised plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

VARNING! Läs alla säkerhetsföreskrifter och alla instruktioner. Om inte säkerhetsföreskrifter och instruktioner följs, kan det leda till elolycksfall, brand och/eller allvarliga personskador. Spara alla

säkerhetsföreskrifter och instruktioner för framtida bruk. Med termen "elverktyg" i säkerhetsföreskrifterna avses ditt nätanslutna (sladdförsedda) eller balteridrivna (sladdlösa) elverktyg.

Säkerhet i arbetsområdet

• Håll arbetsområdet rent och väl upplyst. Belamrade och mörka områden ökar risken för olyckor.
• Använd inte elverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor eller gaser eller lättantändligt damm. Elverktyg bildar gnistor som kan antända damm eller ängor.
• Håll barn och kringstående personer på avständ när du arbetar med ett elverktyg. Om du blir distraherad kan det leda till att du förlorar kontrollen över verktyget.

Elsäkerhet

• Elverktygets stickpropp måste passa i nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adaptrar tillsammans med jordade elverktyg. Intakta stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp är jordad.
• Utsätt inte elverktyg för regn eller fukt. Om vatten tränger in ett elverktyg ökar risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.

- Om du måste använda ett elverktyg i fuktig miljö ska det anslutas till en strömkälla med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam, se noga efter vad du gör och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning som dammfiltermask, halksäkra skyddskor, hjälm och hörse'skydd som används på lämpligt sätt minskar risken för personskada.
• Förhindra oavsiktlig start. Kontrollera att strömbrytaren är i fränslaget läge innan du ansluter till strömkällan och/eller batteriet eller tar upp eller bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillsaget läge.
• Ta bort alla ställnycklar och skruvnycklar innan du slår på verktyget. Att lämna kvar en nyckel på en roterande del av elverktyget kan leda till personskada.
• Sträck dig inte för långt. Ha hela liden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och längt här kan fastna i rörliga delar.
• Om det finns utrustning för dammulsugning och dammuppsamling ska denna anslutas och användas på rätt sätt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel av elverktyg

• Tvinga inte elverklyget. Använd rätt elverktyg för det planerade arbetet. Rätt elverktyg fungerar bättre och säkrare när det används med avsedd belastning.

• Använd inte elverktyget om det inte går att slä på och av det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och

• Koppla ur stickproppen från uttaget och/eller ta bort batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller ställer undan verktyget. Sädana förebyggande säkerhetsätgårder minskar risken för att elverktyget startas oaviskligt.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Lät inte personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda verklygel. Elverktyg är farliga i händerina på okunniga användare.
• Underhäll elverktyget. Kontrollera att rörliga delar inte är felinriktade eller har fastnal, att delar inte har gått av och att inga andra förhållanden föreligger som kan påverka användningen av verktyget. Om elverklyget är skadat ska det repareras innan det används. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Se till att skärande verktyg är vassa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att styra.
• Använd elverktyget, tillbehör och bits etc. i enlighet med dessa anvisningar, med beaktande av arbetsförhållandena och det arbete som ska utföras. All annan användning av elverktyget än den avsedda kan leda till farliga situationer.

Användning och skötsel av batteridrivna verktyg

• Uppladdning får endast ske med den laddare som specificerats av tillverkaren. En laddare som lämpar sig för en viss typ av batteri kan utgöra en brandfara om den används med andra typer av batterier.
• Använd endast den typ av batteri som är avsett för det aktuella elverktyget. Användning av någon annan typ av batteri kan innebära risk för personskador och brand,
• När batteriet inte används ska det hållas åtskilt från andra metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan koppla samman de två polerna. Orn batteripolerna kortsluts kan det orsaka brännskador eller brand.
• Om produkten används felaktigt kan vätska tränga ut från batteriet; undvik kontakt. Om du får vätskan på huden, skölj med rikligt med vatten. Om vätskan kommer i kontakt med ögonen, kontakta läkare. Vätskor från batteriet kan

Service

- Elverktyget får endast servas av kvalificerad servicepersonal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

Allmänna säkerhetsanvisningar för vinkelslip

• Detta elverktyg får endast användas till slipning. Observera alla varningar, anvisningar, illustrationer och data som medföljer maskinen. Om du inte följer nedanstående anvisningar finns risk för elchock, brand och/eller allvarliga personskador.
• Delta elverktyg är inte lämpligt för sandslipning, arbeten med stålborstar, polering eller kapning. Om elverktyget används för arbeten som det inte är avsett för kan farliga situationer och personskador uppstå.
• Använd inga tillbehör som inte är avsedda för detta elverkbyg eller som tillverkaren inte uttryckligen rekommenderar. Även om tillbehör kan sättas fast på elverktyget finns det ingen garanti för en säker användning.
• Insatsverktygets tillåtna varvtal måste åtminstone motsvara det högsta varvtal som anges på elverktyget. Tillbehör som roterar snabbare än tillåtet kan förstöras.
• Insatsverktygets ytterdiameter och tjocklek måste överensstämma med elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte avskärmas och kontrolleras på ett betryggande sätt.
• Slipskivor, flänsar, stödtallrikar och andra tillbehör måste passa exakt på elverktygets slipspindel. Insatsverktyg som inte passar exakt till elverktygets slipspindel roterar ojämnt, vibrerar mycket kräftigt och kan leda till att du förlorar kontrollen över maskinen.

• Använd aldrig skadade insatsverktyg. Kontrollera före varje användningstilltälle att insatsverktygen är felfria, t.ex. att slipsikvor inte har splitterskador eller sprickor. Om elverktyget eller insatsverktyget fallit ned ska du kontrollera att insatsverktyget inte skadats. I annat fall måste du använda ett oskadat insatsverktyg. När du kontrollerat och monlerat insatsverktyget läter du elverktyget gå en minut på sitt högsta varvtal. Du själy och andra personer i närheten måste stå utanför insatsverktygets rotationsplan under detta arbetsmoment. Skadade insatsverktyg går i de flesta fall sönder vid denna

• Använd personlig skyddsutrustning. Använd heltäckande ansiktsskydd, ögonskydd eller skydösglasögon beroende på arbetets typ. Bär vid behov dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen ska skyddas mot främmande partiklar som kan slungas iväg vid olika typer av arbeten. Damm- eller andningsskydd måste kunna filtrera bort det damm som uppstår under arbetet. Om du utsätts för kraftigt buller under en längre tid kan du drabbas av hörselskador.

• Se till att andra personer håller sig på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet ska bära personlig skyddsutrustning. Brottstycken från arbetsstycket eller trasiga insalsverktyg kan slungas ut och orsaka personskador även utanför det direkta arbetsområdet.
• Håll fast maskinen endast i de isolerade greppytorna när du utför arbeten där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningstörande ledning kan sätta maskinens metalldelar under spänning och därmed leda till elchock.

OBS! Säkerhetsanvisningen ovan gäller i vissa fall inte om polering eller sandslipning är de enda rekommenderade användningstyperna.

• Håll nätkabeln borta från roterande insatsverktyg. Om du förlorar kontrollen över maskinen kan nätkabeln kapas eller dras in med föliden att din hand eller arm dras mot det roterande insatsverktyget.
• Lägg aldrig ifrån dig elverktyget innan insatsverktyget stannat helt. Det roterande insatsverktyget kan komma i kontakt med underlaget så att du riskerar att förlora kontrollen över elverktyget.
• Elverktyget får inte vara igång när du bär det. Kläderna kan vid en tillfällig kontakt med det roterande insatsverktyget dras in så att insatsverktyget dras mot din kropp.
• Rengör elverktygets ventilationsöppningar regelbundet. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan medföra elektrisk fara.
• Använd inte elverkbyget i närheten av brännbara material. Materialet kan användas av anister.

OBS! Säkerhetsanvisningen ovan gäller inte för elverktyg som är avsedda för anslutning till en vätskeförsörjning.

Ytterligare säkerhetsanvisningar för alla användningsområden

Varning för kast

Kast är en plötslig reaktion hos ett roterande insatsverktyg när t.ex. slipskivan, stödtallriken eller stålborsten hakar upp sig eller blockeras. Detta leder till ett abrupt stopp hos det roterande insatsverktyget. Resultatet blir att elverkyget helt okontrollerat accelererar mot insatsverktygets rotationsriktning vid inklämningsstället.

Om t.ex. en slipskiva hakar upp sig eller blockeras i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast så att slipskivan boryts sönder eller orsakar ett kast. Slipskivan rör sig då mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Slipskivor kan även brista. Kast orsakas av att elverkyget används på fel sätt. Kast kan förhindras genom lämpliga försiktighetsåtgärder enligt nedan.

• Häll stadigt i elverkyget och håll kroppen och armarna i ett läge som ger dig förmåga att molså kastskrafterna. Använd alltid stödhandtaget (orn ett sådant finns) så att du får bästa möjliga kontroll över kastskrafter och reaktionsmoment vid start. Genom lämpliga försiktighetsåtgårder kan du behärkska kasts- och reaktionskrafterna.
• Håll alltid handen på betryggande avständ från det roterande insatsverktyget. Vid ett kast kan insatsverktyget röra sig mot din hand.
• Undvik att hålla kroppen inom det område där elverktyget rör sig vid ett kast. Kastet driver elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället.
• Var särskilt försiktig vid bearbetning av hörn, skarpa kanter och liknande. Häll emot så att insalsverkyget inte studsar ut från arbetsstycket eller kommer i kläm. Det rolerande insalsverkyget tenderar att komma i kläm vid hörn, skarpa kanter eller när det studsar. Foljden kan bli ett kast eller att du forloran kontrollen.
• Använd aldrig sågkedja eller sågblad med kuggar. Sådana insalsverklyg orsakar ofta kast eller förlorad kontroll över elverktyget.

Kompletterande säkerhetsanvisningar för slipning

Särskilda varningar för slipning

• Använd endast slipmaterial som är tillätna för ditt elverktyg och den skydshuv som är avsedd för sådana slipmaterial. Slipmaterial som inte är avsedda för elverktyget kan inte skärmas av ordentligt och är därför inte tillräckligt säkra.
• Slipytan på de mellersta hjulen måste monteras under nivån för skyddshuvens kant. Slipytan på de mellersta hjulen måste monteras under nivån för skyddshuvens kant. Ett felaktigt monterat hjul, som sticker ut över skyddshuvens kant, kan inte skyddas ordentligt.
• Skyddshuven måste fästas säkert på elverktyget och vara inställd på bästa möjliga säkerhet, så att minska möjliga del av slipmaterialet ligger öppet mot användaren. Skyddshuven hjälper till att skydda användaren mot brottstycken, tillfällig kontakt med slipmaterialet och gnistor som kan antända användarens kläder.
• Slipmaterial får endast användas till rekommenderade ändamål, Exempel: Slipa aldrig med sidoytan av en kapskiva. Kapskivor är avsedda för materialavnötning med kanten av skivan. Om sådana slipmaterial belastas från sidan kan de gå sönder.
• Använd alltid oskadade spännflänsar med rätt storlek och form för den slipskiva du valt. Rätt flänsar stöttar slipskivan och minskar på så sätt risken att den går sönder. Flänsar för kapskivor kan vara annorlunda än flänsar för andra slipskivor.
• Använd aldrig nednötta slipskivor från större elverktyg. Slipskivor för större elverktyg är inte anpassade för de högre varytal som mindre elverktyg har, och kan gå sönder.

Kvarstående risker

Även om detta elverktyg används i enlighet med föreskrifterna föreligger vissa risker. Elverktygets konstruktion och utförande kan ge upphov till följande risker: 1. Lungskador, om ingen lämplig dammskyddsmask används.

1. Hörselskador, om inget lämpligt hörselskydd används.
2. Hålsoproblem till följd av vibrationer i händer och armar, om maskinen avvinds avkoutet under läpera tid eller inte hurlars och uordarkälls

VARNING! Maskinen genererar ett elektromagnetiskt fällt under drift. Detta fällt kan under vissa omständigheter påverka aktiva eller passiva medicinska implantat. Om du har ett medicinskt implantat bör du rådfråga din läkare och/eller tillverkaren av det medicinska implantatet innan du använder verktyget, för att minska risken för allvarlig personskada eller dödsfall.

Förklaring av symboler som förekommer på produkten:

Läs bruksanvisningen

Använd skyddsglasügon

TEKNISKA DATA

Märkspänning DC 18 V

Vavtal obelastad 8000/min

M14

Slip-/kapskivans ytterdiameter 115 mm

Slip /kapskivans håld ameter 22 mm

Buller

Ljudtrycksniv3 L04 = 78,50 dB(A), K _E4 = 3 dB

Ludeffektniva I_ = 89.50 dB(A) , _=3 dB

Vibration

Vibration vid planslipning a h, AG = 7.54 m/s² k = 1.5 m/s²

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmatts i enlighet med standardiserad testmetod, kan användas för att järnföra ol ka verklyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivän under användning av elverklyg kan skilje sig från det angivne totalvardet berende på nur verktyget används. Identifera diarfor de säke helsåtgarder som stravs för att skydde användaren baserat på en uppskattning av exponering i verkliga driftforhållanden (som tar hansyn till alla delar av arbetscykelin såsom tiden när verktyget är avständigt och när den körs på tormång, utöver igängsättningstiden).

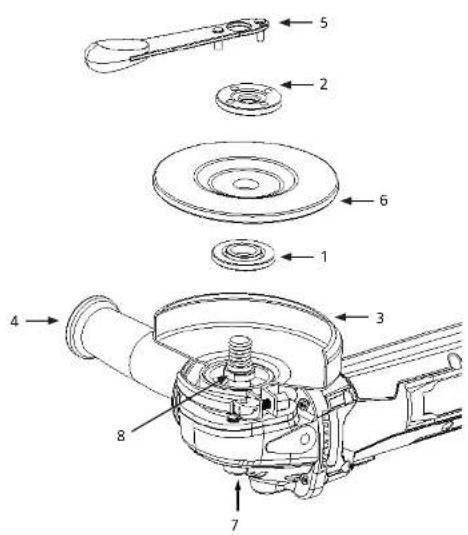

BESKRIVNING

Vinkelslipens delar

1 linte flänsbrcka 5 Spännyckel

2 Yttre flänsbricka 6 Slip-/kapskiva

3 Soránoskyde 7 Spindellásknaco

MONTERING

VIKTIGT! Innan något arbeta utförs på maskinen ska maskinen stängas av och kopplas ifrån elnätet.

Sprängskydd

Montera sprangskyddet (3) som Illustrationerna visar. Justara låsarmens spännkraft genom att skruva sexkantskruven ut- eller in när låsarmen är avlasted.

Det extra handtaget (4) monteras på vänster eller höger side alternativt på maskinens ovansida. Väll del läge som ger bekvärnast och säkrast hantering.

Slip-kapskiva

1. Placera den inre flänsbrickan (1) över spindeln med läskanterna (A) vända nedåt, och se till all brickans och spindelns kanter (8) läser mot verandra. Flänsbrickan får inte rotera fritt, utan måste folja spindelns rotation.

1. Montera dänefter den yttre flänsbrickan (2) och dra åt med spännyckeln (5). Tryck och håll inne knappen för spindellåsning (7) för att hindra spindeln från att rotera under sjalva åtdragningsmonentet.

1. Efter montering- eller byte av skiva, bör vinkelslipen testköras på låga varv under någon minut, utan all skivan låqgs an mot något föremål. Om skivan är skaded ska den qenaal bytas ut.

HANDHAVANDE

Användningsområde

Denna vinkelsliq kan användas för slipning av stål-, sten- och keram klöremål. Försox aiding sl pa tra eller mjuka metaller som bly. Sådant material skulle snabbt "sätta igen" slipskivan och göra den obrukbar.

Säkerställ före varje användning att inga skador forekommer på slip-/kapskiva, strömkabel eller ovriga maskinen. Sprängskydidet ska vara monterat på ett sådant sätt att det hindrar slippartiklar från att nå användaren.

• Täck alerig för ventilationshålen när maskinen används. Detta kan skada motorn och försämra maskinens funktion.
• För maskinen fram och till baka över arbetsslycket med järma rorelser.

Slipning

OBS! Sätt inte strömbrytaren i tillslaget eller frånslaget lage när produkten är i kontakt med arbetsstyclet. Det minskar strömbrytarens livslängd och kan orsaka skador på arbetsstyclet.

SE

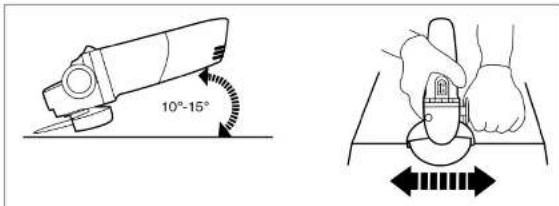

1. Luta produkten i 10" till 15" vinkel för enkel hantering och smidig slioning
2. Sätt skiean mot arbetsytan med att lätt och stadigt tryck för maximal slipeffekt. Det är aldrig nodvändigt att använda vinkelslipen med stark kraft. Vinkelslipens vikt ger tillrackligt med tryck.
3. För mycket tryck kommer till slut att överbelasta motom, sakta ned slipningen, belasta skvan på ett farligt vis och orsaka brott på den.
4. For winkelslipen stadigt fram och tillbaka.

UNDERHÄLL

UNDERHÄLL OCH INSPEKTION

VIKTIGT! Se allt id till att maskinen är aestångd och urkopplad från elnätet innan inspektioner eller underhållsarbeten påborjas.

1. Ställningen och motorhållaren är karnan i elverstyget. Kontrollera med stor noggrannhet att dessa inte skadas eller exponeras för olija eller vatten.
2. Kontrollera regelbundet alla fasten och skruvar, och se noga till allt de är åldragna. Om du hittan lösa skruvar ska dessa genast dras åt. Annars kan allvarliga skader uppstå.
3. Du bör låta ett auktoriserat servicecenter rengöra och smörja detta verktyg grundligt minst en gång om årel.
4. Se till att verktyget är rent och dammfritt efter varje användningstillfälle.

SIKKERHETSANVISNINGER

Sikkerhet i arbeidsområdet

intygar all konstruktion och tillverkning av denna produkt
