000-709 - Skruvdragare Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare
Varumärke	Meec Tools
Modell	000-709
Batterispänning	3,6 V
Batterityp	Litiumjon
Laddningstid	3-5 timmar
Mått (L x B x H)	200 x 50 x 180 mm
Vikt	0,4 kg
Max vridmoment	5 Nm
Hastighet (obelastad)	0-600 rpm
Chucktyp	1/4 tum hex
Riktning	Omkopplingsbar (framåt/bakåt)
LED-arbetslampa	Ja
Överladdningsskydd	Ja
Säkerhetslås	Ja
Underhåll	Rengör med torr trasa; förvara på torr plats
Reservdelstillgång	Kontakta Meec Tools kundtjänst

Vanliga frågor - 000-709 Meec Tools

Vad är batterispänningen?

Batterispänningen är 3,6 V (litiumjon).

Hur lång tid tar det att fulladda skruvdragaren?

Laddning tar cirka 3-5 timmar.

Kan jag justera vridmomentet?

Denna modell har ett fast max vridmoment på 5 Nm; ingen justerbar koppling.

Vilken typ av bits använder den?

Den använder 1/4 tum hex-bits (standard för sladdlösa skruvdragare).

Har den en bakåtgående funktion?

Ja, den har en framåt/bakåt-omkopplare för att dra i och lossa skruvar.

Finns det en lampa för arbete i mörka utrymmen?

Ja, den har en LED-arbetslampa som tänds när avtryckaren trycks in.

Hur byter jag bits?

Dra chuckskyddet framåt, sätt i bitsen och släpp skyddet för att låsa den på plats.

Hur ska jag rengöra och underhålla skruvdragaren?

Torka av utsidan med en torr trasa. Använd inte vatten eller lösningsmedel. Förvara på en torr plats.

Vilka säkerhetsfunktioner har den?

Den har överladdningsskydd och ett säkerhetslås för att förhindra oavsiktlig start.

Var kan jag hitta reservdelar eller service?

Kontakta Meec Tools kundtjänst eller besök deras webbplats för reservdelar och reparationsinformation.

BRUKSANVISNING 000-709 Meec Tools

SE Bruksanvisning för slagskruvdragare
NO Brukpanvisning for slackrutrekker

SE - Bruksarvisning i original

Rätten till andringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telcton 0200-88 55 88.

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Tämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

WARNING! Läs alla säkerhetsföreskrifter och alla instruktioner. Om inte säkerhetsföreskrifter och instruktioner föls, kan det leda till elolycksfall, brand och/eller allvarliga personskador. Sparra alla säkerhetsföreskrifter och instruktioner för framtida bruk. Med termen "elverktyg" i säkerhetsföreskrifterna avses ditt nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
• Använd inte elverklyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverklyg genererar gnistor som kan antända damm eller ångor.
• Håll barn och kringslående personer på behörigt avständ när elverklyg används. Om du blir distraherad kan du tappa kontrollen över verktyget.

Elsäkerhet

• Elverktygets stickpropo måste passa till nätuttaget. Ändra aldrig stickpropen på något sätt. Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.
• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
• Använd aldrig sladden för att bära eller dra verktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elakvirkall

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg om du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Använd skyddsglasögon.
• Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter elverktygets typ och användning, minskar risken för personskada.
• Undvik oavsiktlig start. Kontrollera att elverktyget är avstängt innan du sätter i sladden och/eller batteriet eller lyfter/bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Kontrollera alltid att ställnycklar och liknande avlägsnats från elverktyget innan du slår på det. Nyckel eller liknande som sitter kvar på en roterande del på elverktyg kan orsaka personskada.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och längt här kan fastna i rörliga delar.
• Om det finns utrustning för dammutsugning och -uppsamling ska denna anslutas och användas korrekt. Sädana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel

• Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.
• Använd inte verkbyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
• Dra ut sladden och/eller ta ut batteriet innan justeringar görs, tillbehör byts ut

SE

anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.

• Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Håll skärverktyg skarpa och rena. Skärande verktyg som underhälls korrekt och har vassa eggar kärvar mindre olta och är lättare att kontrollera.
• Använd elverktyg, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda elverktyg för andra ändamål än de är avsedda för.

Ytterligare säkerhetsanvisningar

• Häll elverktyget i de isolerade grepytorna vid arbeten skruvförbandets delar eller själva verktyget kan komma i kontakt med dolda elledningar eller den egna sladden. Vid kontakt med spänningsförande ledare blir verktygets metalldelar spänningsförande – risk för elolycksfall.
• Spänn fast arbetsstycket med tving, klämmor eller skruvstycke. Detta gör arbetet säkrare och gör det möjligt att hålla verktyget med båda händerna.

WARNING! Var medvelen om risken att du blir ouppmärksam eller slarvig när du börjar bli van vid verktyget. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.

Service

Elverktyget får endast servas av kvalificerad servicepersonal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

Symboler

Läs bruksanvisningen innan användning.

TEKNISKA DATA

Märkspänning 18 VDC

Vartal oblastad 0-2 200 v/min

Ljudtrycksnivå, LoA 84,13 dB(A), K=3 dB

Ljudeffektnivä, IwA 95 dB(A), K=3 dB

Vibration 3,045 m/s², k=1.5 m/s²

Vikt 1158 g

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämfora olika verktyg med varandra och för en preliminar bedömning av exportering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet berende på hur verktyget används. Identifera dåfor de säkerhetsågänder som kravs för att skydda användaren baserst på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tizen när verktyget är avständigt och när den körs på tomgång, utöver igångsättningsbiden).

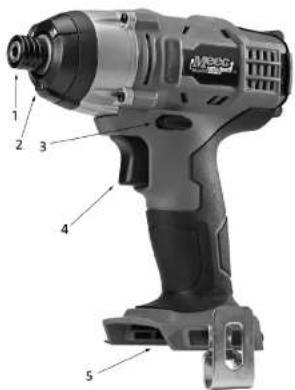

BESKRIVNING

1. Chuck 1/4"
2. LED-belysning
3. Omkopplare höger-/vänstergång
4. Strömhrylare
5. Batterifack

HANDHAVANDE

Laddning av batteri

• Batteriel måsle laddas heit innan del används första gången. I annal fall kommer batteriet inte att upponå sin fulla kapacitet.
• Se till att batteriet är rattvänt när du sätter det i laddaren. Tryck inte för hårt när du sätter i batteriet.

• Ta ut batteret ur laddaren efter 'ltimme. Skil laddaren från spanningsnätet innan du tar ut

• Ta ut batteriet genom att trycka in klämmorna och dra ut batteriet.

Starta/stäng av

1. Använd strömbrytaren för att starta elverktyget och håll det intryckt för att hålla elverktyget i drift.
2. Öka varvtalet genom att trycka på strömbrytaren. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.
3. Stäng av maskinen genom att släppa strömbrytaren

Höger-/vänstergång

OBS! Maskinen måste vara stannad innan omkopplaren för höger-/vänstergång får användas. Annars kan maskinen skadas.

Använd omkopplaren för att växla mellan medurs rotation och moturs rotation. När omkopplaren står i mittläget är strömbrytaren blockerad och kan inte tryckas in. Innan du lägger ifrån dig maskinen ska du alltid stalla omkopplaren i mittläget så att maskinen inte kan startas av misstag.

UNDERHÅLL

Allmänt

• Elverktyget är byggt för lång livslångd och minimalt underhåll.
• För varaktigt god funktion kärvs dock regelbunden skötsel och rengöring. Torka rent elverktyget med en fuktig trasa och borsta av det med en mjuk borste eller torr trasa.
• Håll ventilationsöppningarna rena och frial Kontrollera regelbundet att ventilationsöppningarna är rena och inte blockerade av smuts eller främmande föremål. Blås vid behöv rent med ren tryckluft (max. 3 bar).

Använd inte rengöringsmedel som innehåller lösningsmedel eller slipande tilsatser. Använd endast rena, milda rengöringsmedel för att avlagsna damm och smuts samt koldamm från motorns elborstar.

WARNING!

• Bromsvåtska, bensin, mineralolja och petroleumprodukter får inte komma i kontakt med elverktygets plastdelar. Sådana produkter kan skada eller förstöra plasten.
• WARNING! Bär alltid skyddsglasögon som lätar mot ansiklet och skyddar även från sidan när du

SIKKERHETSANVISNINGER

Opplading av batteri
