Produkttyp	Vägglampa och lampstolpe
Modellnummer	422-205 till 422-210
Strömförsörjning	Nätspänning (jordat uttag krävs)
Glödlamptyp	Skruvlampa (ingår inte)
Maximal lampeffekt	Se typskylten på armaturen
Ledningsfärger	Brun (fas), Blå (nolla), Grön/Gul (jord)
Installationsmetoder	Väggmontering med plastplugg och skruvar; Stolpmontering i marken
Ingående hårdvara	Kopplingsplint, plastpanel, självgängande skruvar, plastpluggar, fixeringsskruvar, kupolskruvar, tvärskruvar
Säkerhetsfunktioner	Lampan blir varm; rör inte när den är på; byt trasigt glas omedelbart; titta inte direkt in i lampan
Underhåll	Koppla bort strömmen innan byte av lampa; låt lampan svalna; rör inte lampan med bara händer
Tillgång på reservdelar	Kontakta auktoriserat servicecenter för byte av strömkabel; kontakta återförsäljaren för andra delar
Reparationsmöjlighet	Strömkabel måste bytas av auktoriserat servicecenter; byte av lampa kan göras av användaren
Mått	Anges inte i manualen; typiska mått för utomhuslampa
Vikt	Anges inte i manualen; lättvikt för vägg/stolpmontering
Färg/Ytbehandling	Svartvit bild antyder metall- eller målad yta

Vanliga frågor - 422-206 Anslut

Hur installerar jag vägglampan?

Montera plastpluggen på väggen, sätt i två skruvar i plastpanelen, placera panelen i pluggen med självgängande skruvar, anslut strömkabeln till plinten (brun till brun, blå till blå, grön/gul till jord), sätt i plinten i panelen, montera lampan på fixeringsskruvarna och dra åt med kupolskruvarna.

Vilken maximal lampstyrka kan jag använda?

Överskrid inte den maximala effekt som anges på typskylten på armaturen. Se typskylten för exakt wattal.

Hur byter jag lampan?

Koppla bort från nätspänningen, öppna lampkåpan, låt lampan svalna, skruva ur den gamla lampan utan att röra den med bara händer, skruva försiktigt i en ny lampa och sätt tillbaka kåpan innan du slår på strömmen.

Kan jag använda lampan utan jordanslutning?

Nej, armaturen måste anslutas till ett jordat eluttag av säkerhetsskäl.

Vad ska jag göra om lampglaset går sönder?

Byt omedelbart ut trasigt lampglas. Använd inte lampan medan glaset är trasigt.

Hur installerar jag lampstolpen?

Montera stolpen i marken, anslut strömkabeln till plinten (brun till brun, blå till blå, grön/gul till jord), sätt i plinten i stolpen, montera lampan på stolpen med stjärnskruvar och installera en lampa.

Vilka ledningar ansluts till plinten?

Anslut den bruna ledningen (fas) till en brun ledning, den blå ledningen (nolla) till en blå ledning och den grön/gula ledningen (jord) till en grön/gul ledning.

Kan jag röra lampan när den är på?

Nej, lampan blir mycket varm när den är påslagen. Rör den inte förrän den har svalnat tillräckligt.

Var får jag tag i reservdelar?

Av säkerhetsskäl får strömkabeln endast bytas eller repareras av ett auktoriserat servicecenter. Kontakta din återförsäljare för andra delar.

Är lampan lämplig för utomhusbruk?

Manualen beskriver vägg- och stolpmontering utomhus, men se till att armaturen är klassad för utomhusbruk. Manualen anger inte IP-klass; kontrollera typskylten.

BRUKSANVISNING 422-206 Anslut

Bruksanvisning för lyktor

Läs bruksanvisningen noggrant innan användning!

• Fränkoppla nätspänningen innan du påbörjar installationen.
• Glödlampan blir mycket het när den är tänd. Ta inte i glödlampan förrän den har kallnat tillräckligt.
• Glödlampan får inte överskrida angiven maximal effekt.
• Lampglas som går sönder måste genast bytas ut. Använd inte lyktan med trasiga lampglas.
• Titta inte direkt in i glödlampan när den är tänd.
• Observera att plafonden skall anslutas till ett jordat eluttag.
• Använd inte lyktan om nätkabeln eller stickkontakten är skadad på något sätt. Av säkerhetsskäl får nätkabeln endast bytas ut eller repareras av en auktoriserad serviceverkstad. Rådfråga din återförsäljare.

BESKRIVNING

SVENSKA

Figur 5

Figur 6

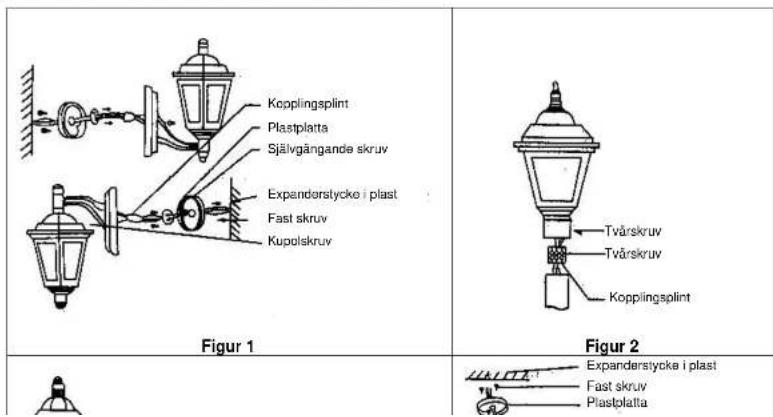

MONTERING

1. Montera först expanderstycket i plast på väggen där lyktan skall sitta.
2. Sätt i två skruvar i plastplattan.
3. Montera plastplattan i expanderstycket med själgängande skruvar.
4. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
5. Sätt i kopplingsplinten i plastplattan.
6. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
7. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

1. Montera stolpen i marken.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Sätt i kopplingsplinten i stolpen.
4. Montera lyktan på stolpen med stjärnskuvar.
5. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

1. Montera först expanderstycket i plast på ytan där lyktan skall sitta.

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

SVENSKA

UNDERHÅLL

Byte av glödlampa

1. Frånkoppla nätspäningen.
2. Oppna lampkāpan.
3. Skruva loss glödlampan nar den har kallnat.
4. Ta inte i glodlampan med bara hander.
5. Skruva försiktigt i en ny glödlampa i lamphallaren.
6. Sätt lampkåpan på plats innan du tänder lyktan.
