Varumärke	Meec Tools
Modell	200-012
Produkttyp	Kompressor (oljesmord)
Märkspänning	230 V ~ 50 Hz
Märkvarvtal	2850 rpm
Max arbetstryck	8 bar
Effektförbrukning	0,75 kW
Tankvolym	8 liter
Teoretisk sugkapacitet	50 l/min
Ljudeffektnivå	97 dB(A)
Vikt	15 kg
Skyddsklass	IP20
Smörjning	Olja (SAE 15W/40 eller motsvarande)
Oljebyteintervall	Första efter 100 timmar, därefter var 500:e timme
Motorskydd	Ja, med återställningsknapp
Tryckavlastningsventil	Föriställd vid max tryck, justera inte
Rengöring av insugningsfilter	Var 300:e timme (veckovis)
Rengöring av avtappningsventil	Dagligen
Inspektion av tryckkärl	Varje vecka
Driftstemperaturområde	5°C till 40°C
Rekommenderat tvärsnitt för förlängningskabel	Upp till 10 m: 1,5 mm²; upp till 20 m: 2,5 mm²
Inkluderar gummifötter	Ja
Obligatorisk skyddsutrustning	Hörselskydd, ögonskydd, dammask vid behov
Avsedd användning	Tryckluft för verktyg och färgsprutning

Vanliga frågor - 200-012 Meec Tools

Hur startar jag kompressorn?

Se till att ON/OFF-knappen är i OFF-läge. Anslut nätsladden till ett jordat uttag (230 V/50 Hz) skyddat av en 16 A säkring. Vrid ON/OFF-knappen till ON. Kompressorn startar och bygger upp tryck. Om motorn inte startar, kontrollera strömförsörjningen och motorskyddsomkopplaren.

Vilken typ av olja ska jag använda och hur kontrollerar jag oljenivån?

Använd SAE 15W/40 eller motsvarande olja. Oljenivån ska synas i glasögat mellan röda märket och övre kanten. Kontrollera regelbundet före användning.

Hur ofta ska jag byta olja?

Byt olja första gången efter 100 timmars drift och därefter var 500:e timme. Tappa ur den gamla oljan via oljeavtappningsskruven och fyll på med ny olja till röda märket på glasögat.

Vilket är max arbetstryck och hur justerar jag det?

Max arbetstryck är 8 bar. Använd tryckreduceringsventilen och tryckmätaren för att ställa in önskat utgångstryck. Tryckavlastningsventilen är förinställd och får inte justeras.

Vad gör jag om motorn inte startar?

Kontrollera nätsladd och uttag. Om motorskyddsomkopplaren har löst ut, koppla bort kompressorn från eluttaget, låt den svalna i fem minuter, tryck sedan på återställningsknappen. Se till att förlängningskabelns tvärsnitt är tillräckligt (≥1,5 mm² för 10 m).

Hur tappar jag ut kondensvatten?

Öppna avtappningsventilen dagligen för att släppa ut kondensvatten från tanken. Detta förhindrar rost och säkerställer säker drift.

Kan jag använda kompressorn i fuktiga eller våta förhållanden?

Nej. Kompressorn får inte användas på fuktiga eller våta platser. Den är klassad IP20 (inte skyddad mot vatten). Använd endast i torra, välventilerade utrymmen med omgivningstemperatur mellan 5°C och 40°C.

Vilken personlig skyddsutrustning (PPE) ska jag bära?

Bär alltid hörselskydd (ljudnivå 97 dB(A)) och ögonskydd. Om arbetet genererar damm, använd dammask. Bär inte löst sittande kläder eller smycken.

Hur rengör jag insugningsfiltret?

Rengör insugningsfiltret var 300:e timme (eller veckovis). Ta bort filtret, avlägsna smuts försiktigt och sätt tillbaka. Ett blockerat filter minskar prestandan.

Vilket underhåll kräver tryckkärlet?

Inspektera tryckkärlet veckovis för synliga skador eller rost. Använd inte om defekter upptäcks. Väggtjockleken efter korrosion får inte understiga 2 mm på skal och ändar. Kontakta ett auktoriserat servicecenter om skadat.

BRUKSANVISNING 200-012 Meec Tools

Bruksanvisning för kompressor 1 hk

Bruksanvisning for kompressor 1 hk

Säkerhetsanvisningar för arbeten med tryckluft och sprutmålning.... 5

Följ säkerhetsanvisningarna vid sprutmålning!...... 5

Användning av tryckkärl enligt förordningen om tryckkärl 6

Symboler 6

Avsedd användning 7

Icke avsedd användning 7

Elanslutning 7

Rekommenderade kabeltvärsnitt 8

Montering av gummifötter 8

Förklaring av tryckluftsarmatur 8

Uppackning 8

Till- och frånkoppling av kompressorn 8

Användning av tryckluftsapparater och -verktyg....8

Tryckkärlsvolym (liter) och teoretisk sugkapacitet l/min 8

Motorskyddsbrytare 8

Regelbundet underhåll....9

Kondensvatten 9

Säkerhetsventil 9

Kontrollera oljenivån regelbundet 9

Oljebyte 9

Förebygg korrosion.... 10

NORSK 11

Utpakking 12

Läs bruksanvisningen noggrant innan användning!

VARNING! Vidta alltid grundläggande säkerhetsåtgärder, inklusive nedanstående, när du använder apparaten, för att minska risken för brand, elolycksfall och personskada. Läs dessa anvisningar noga före användning.

• Arbetsområdet ska hållas rent. Belamrade utrymmen ökar risken för skador.

• Var uppmärksam på arbetsmiljön.

• Utsätt inte kompressorn för regn.

• Använd inte apparaten i fuktiga eller våta utrymmen.
• Arbetsområdet ska hållas väl upplyst.

• Använd inte apparaten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.

• Undvik elolycksfall. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.

• Håll kringstående personer på behörigt avständ. Håll obehöriga personer, särskilt barn, borta från arbetsplatsen. Låt dem inte röra apparaten eller sladden.
• Förvara kompressorn på ett säkert ställe när den inte används. När kompressorn inte används ska den förvaras på en torr, högt placerad eller avskild plats, utom räckhåll för barn.
• Överbelasta inte apparaten. Apparaten fungerar bättre och säkrare med den belastning den är avsedd för.
• Använd rätt apparat för det planerade arbetet.

- Tvinga inte små apparater eller tillbehör att utföra arbeten som kräver en kraftig apparat.

- Använd inte apparaten för något annat ändamål än det avsedda.

- Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. De kan fastna i rörliga delar.

• Vid arbeten utomhus rekommenderas halkfria skor.

• Använd hårskydd om du har långt här.

• Använd personlig skyddsutrustning.

• Använd skyddsglasögon.

- Använd dammfiltermask om arbetet är dammigt.

• Använd inte sladden för något annat ändamål än det avsedda. Dra aldrig ur stickkontakten med sladden.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans.
• Underhåll och värda apparaten.

Smörj apparaten enligt smörjanvisningarna.

• Kontrollera regelbundet sladden med avseende på skador. Om den blivit skadad måste den bytas ut av behörig servicerepresentant.
• Kontrollera förlängningssladdar med jämna mellanrum och byt dem om de är skadade.

- Dra ut sladden. Stäng alltid av apparaten och dra ut sladden efter användning samt före rengöring och underhåll.

• Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden.
• Använd inte apparaten i slutna utrymmen. Den får inte användas utomhus.
• Var uppmärksam. Var hela tiden uppmärksam och tillämpa sunt förnuft. Använd inte apparaten när du är trött.

• Kontrollera skadade delar.

• Om skydd eller någon annan del skadats ska du omsorgsfullt kontrollera den innan du använder apparaten, för att försäkra dig om att den kommer att fungera korrekt och på avsett sätt.

• Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen.
• Skydd eller andra delar som är skadade ska repareras eller bytas av godkänd servicerepresentant, om inte annat anges i dessa anvisningar.
• Om strömbrytaren inte fungerar måste den bytas ut av behörig servicerepresentant.
• Använd inte apparaten om det inte går att slå av och på den med strömbrytaren.

VARNING! Användning av andra tillbehör eller annan tillsatsutrustning än vad som rekommenderas i den här bruksanvisningen kan medföra risk för personskada.

• Apparaten får endast repareras av kvalificerad personal. Denna apparat är tillverkad i enlighet med tillämpliga säkerhetsstandarder. Reparationer får endast utföras av kvalificerad personal som använder identiska reservdelar. Felaktigt utförda reparationer kan medföra risk för personskada/dödsfall eller egendomsskada.
• Använd hörselskydd.
• Vidrör inte heta komponenter. Undvik brännskador genom att inte vidröra sladdar, motor och övriga komponenter på apparaten.
• Säkerhetssystem för att övervaka och styra kompressorn. Produkten kan endast startas om efter att tryckbrytaren aktiverats avsiktligt. Automatisk återstart kan ske när kompressorn kylts ned efter användning.
• Förvara säkerhetsanvisningarna på en säker plats.

Uppackning

• Kontrollera apparaten och alla tillbehör med avseende på transportskador. Meddela omedelbart eventuella skador till det transportföretag som levererade kompressorn.
• Packa upp kompressorn nära den plats där den ska användas.
• Undvik långa luftledningar och långa tilledningar (förlängningar).
• Se till att tilluften är torr och dammfri.
• Använd inte apparaten i fuktiga eller våta utrymmen.
  • Använd endast apparaten i lämpliga utrymmen (väl luftade, omgivningstemperatur 5–40 °C).
• Det får inte finnas damm, syror, ångor, explosiva eller lättantändliga gaser i utrymmet.
• Apparaten ska användas i torra utrymmen. Den får inte användas i utrymmen där den kan utsättas för vatten.

Säkerhetsanvisningar för arbeten med tryckluft och sprutmålning

• Vid drift uppnår kompressor och ledningar höga temperaturer. Om de vidrörs uppstår brännskador.
• De gaser eller ångor som sugs in i kompressorn ska hållas fria från tillsatser som kan leda till brand eller explosion i kompressorn.
• När slangkopplingen lossas ska slangens kopplingsstycke hållas fast med handen för att undvika personskador när slangen studsar tillbaka.
• Använd skyddsglasögon vid arbeten med renblåsningspistolen. Främmande föremål och ivägblåsta delar kan lätt förorsaka personskador.
• Renblåsningspistolen får ej användas för att blåsa på personer eller rengöra kläder på kroppen.

Följ säkerhetsanvisningarna vid sprutmålning!

• Använd inga lacker eller lösningsmedel med flampunkt lägre än 21 °C.
• Värm inte upp lacker och lösningsmedel.
• Om hälsoskadliga vätskor används ska filterprodukter (ansiktsskydd) användas som skydd. Följ även de skyddsåtgärder som anges av tillverkaren av sådana material.
• Följ de anvisningar och märkningar enligt förordningen om farliga ämnen som finns på emballagen med de material som används. Eventuellt behöver ytterligare skyddsåtgärder vidtas, särskilt vad gäller användning av lämpliga kläder och masker.
  • Rökning är ej tillåten under sprutning samt i arbetsutrymmet. Även färgångor är lättantändliga.
• Eldstäder, öppen låga och maskiner som slår gnistor får ej finnas i närheten eller användas.
• Mat och dryck får ej förvaras eller förtäras i arbetsutrymmet. Färgångor är skadliga.
• Arbetsutrymmet måste vara minst 30 m3 stort. Säkerställ tillräcklig ventilation vid sprutning och torkning. Spruta inte mot vinden. I princip ska bestämmelserna från den lokala polismyndigheten följas vid sprutning av brännbara och farliga vätskor.
• Ämnen som lacknafta, butylalkohol och metylenklorid får inte användas tillsammans med PVC-tryckslangen (förkortad livslängd).

Användning av tryckkärl enligt förordningen om tryckkärl

• Den som använder ett tryckkärl ska hålla det i tillfredsställande skick, använda det korrekt, övervaka det, omedelbart utföra nödvändiga underhålls- och reparationsarbeten samt vidta nödvändiga säkerhetsåtgärder.
• I enstaka fall kan tillsynsmyndigheten förorda om nödvändiga övervakningsåtgärder.
• Ett tryckkärl får inte användas om det uppvisar brister som kan skada driftpersonalen eller andra personer.
• Tryckkärlet ska regelbundet kontrolleras med avseende på skador som rost. Om skador påvisas ska du kontakta behörig servicerepresentant.

Symboler

Läs dessa anvisningar före användning.

Använd hörselskydd.

Risk för brännskada.

Elfara.

TEKNISKA DATA

Märkspänning	230 V ~ 50 Hz
Varvtal	2850 v/min
Max arbetstryck	8 bar
Smörjningstyp	Olja
Kapslingsklass	IP20
Effektförbrukning	0,75 kW
Tankvolym	8 l
Ljudeffektsnivå, LwA	97 dB (A)
Vikt	15 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING!

Läs Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

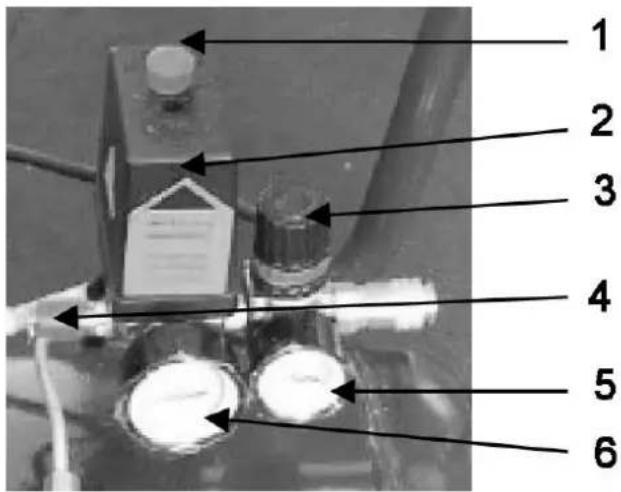

BESKRIVNING

1. Till-/från-knapp
2. Tryckbrytare
3. Tryckreducerare
4. Säkerhetsventil
5. Manometer (avläsning av inställt tryck)
6. Manometer (tanktryck)

HANDHAVANDE

Avsedd användning

Kompressorn kan användas inom olika arbetsområden, t.ex. för påfyllning i bildäck eller för tryckluftsverktyg som spikpistoler, häftpistoler, tryckluftsslipmaskiner och liknande. Beakta nödvändig effektiv effekt resp. luftflöde för kolvkompressorn enligt kompressortypen.

Omgivningstemperatur: 5–40 °C

Luftfuktighet: > 50 % (max. temperatur: 40 °C)

Uppställningshöjd: < 1 000 m

Icke avsedd användning

• Kompressorn är inte avsedd för kontinuerlig drift resp. obegränsad, industriell drift och får endast användas i torra utrymmen.
  • Användning i explosiva miljöer är förbjuden, liksom att rikta tryckluftpistolen mot personer.
• Följ underhålls- och säkerhetsföreskrifterna i bruksanvisningen. Även om skyddsutrustning (skyddsglasögon) används kan du få smutspartiklar, damm etc. i ögon eller ansikte.
• Var alltid uppmärksam medan du arbetar och håll andra personer på säkert avständ från din arbetsplats.
• Vid skador på kompressor och tryckluftsledning kontaktar du din fackhandlare för reparation.
• Om kompressorn avger onormala ljud ska du genast koppla från den och kontakta en fackhandlare.

Elanslutning

Kompressorn är försedd med en nätkabel med jordad stickpropp. Denna kan anslutas till ett jordat uttag 230 V/50 Hz som är säkrat med 16 A. Långa tilledningar samt förlängningskablar, kabeltrummor etc. förorsakar spänningsfall och kan förhindra att motorn startar. Vid temperaturer under 0 °C kan det gå trögt att starta motorn.

Användning av alltför långa förlängningskablar med alltför litet tvärsnitt leder till spänningsförlust, som kan leda till försvårad start och högre motorbelastning. Anslut om möjligt alltid motorkabeln direkt i uttaget och använd helst längre luftslangar.

Rekommenderade kabeltvärsnitt

Längd upp till ca 10 m = 1,5 mm ^2 . Längd upp till ca 20 m = 2,5 mm ^2 .

Montering av gummifötter

Medföljande gummifötter måste monteras på kompressorn, se bild.

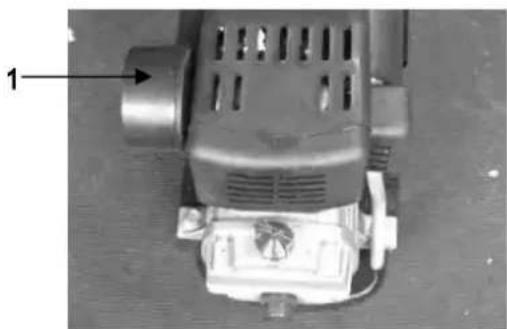

Skruva fast luftfiltret (1) i hålet på kompressorpumpens sida.

Förklaring av tryckluftsarmatur

Manometern ställs in på tryckområde 0–12 bar. Om trycket överstiger 8 bar har skalan röd färg. Tryckreducerarens tryck ställs in på 8 bar.

Uppackning

Apparaterna är flyttbara och kan i princip användas på valfri plats. Ska kompressorn placeras mot en vägg måste man hålla ett avständ på minst 30 cm för att säkerställa korrekt kylning.

Till- och frånkoppling av kompressorn

Till-/från-knappen är placerad på tryckkärlets lock. Kopplingsläget är markerat med O och I. När kontakten sätts i måste till-/från-knappen stå på O. Därefter får apparaten kopplas till. När apparaten kopplas från ska till-/från-knappen stå på O. Därefter kan kabeln dras ur. I princip ska apparaten aldrig kopplas från genom att kontakten dras ur, eftersom den inbyggda avlastade startenheten då inte fungerar.

Användning av tryckluftsapparater och -verktyg

Kontrollera luftförbrukningsuppgifterna från respektive tillverkare. Kontrollera om din kompressorkapacitet är tillräcklig.

Tryckkärlsvolym (liter) och teoretisk sugkapacitet l/min

8 liter / 50 liter/min.

Motorskyddsbrytare

Kompressorn är utrustad med en motorskyddsbrytare som är placerad på kompressorhuset. Vid alltför hög strömförbrukning i motorn löser motorskyddsbrytaren ut, varvid strömtillförseln bryts automatiskt. I detta fall måste först orsaken till utlösningen fastställas. Därefter ska maskinen kopplas från och nätkontakten dras ut ur eluttaget för att utesluta risken för elektriska stötar. Efter fem minuters kylning trycker du på återställningsknappen för att kunna starta maskinen.

UNDERHÅLL

Lista	Kontroll	Åtgärd	Kontrollintervall
Säkerhetsventil	Kontrollera att säkerhetsventilen fungerar genom att dra i den röda knoppen.	Säkerhetsventilen är inställd på högsta tillåtna tryck för tryckkärlet. Det är inte tillåtet att justera säkerhetsventilen eller avlägsna dess plombering.	Varje dag
Tryckkärl	Kontrollera alla synliga problem.	Ett tryckkärl får inte användas om det uppvisar brister som kan skada driftpersonalen eller andra personer. Tryckkärlet ska regelbundet kontrolleras med avseende på skador som rost. Om skador påvisas ska du kontakta behörig servicerepresentant.	Varje vecka
Dräneringsventil	Kontrollera alla synliga problem.	Dräneringsventilen måste rengöras och damm och smuts avlägsnas.	Varje dag
Insugningsfilter	Insugningsfiltret måste rengöras minst var 300:e drifttimme.	Lättare smuts tas bort med en borste eller genom att filtret blåses ut. Vid kraftig smuts måste ett nytt pappersfilter sättas in. Filtret får inte rengöras med brännbara vätskor som tvättbensin eller liknande.	Varje vecka

Förvara apparaten på en säker plats. När apparaten inte används ska den förvaras på en torr, hög plats eller på en avskild plats utom räckhåll för barn.

Regelbundet underhåll

• Dra alltid ut stickkontakten ur uttaget efter att du arbetat med maskinen.
• Vatten, olja och smuts får inte hamna i maskinen.
• Kontrollera regelbundet säkerhetsventilen med avseende på skador.

- Maskiner som inte används ska förvaras på en torr, hög eller avskild plats, utom räckhåll för barn.

Kondensvatten

Kondensvattnet ska tömmas ut dagligen genom att dräneringsventilen (på tryckkärlets undersida) öppnas.

Säkerhetsventil

Säkerhetsventilen är inställd på högsta tillåtna tryck för tryckkärlet. Det är inte tillåtet att justera säkerhetsventilen eller avlägsna dess plombering.

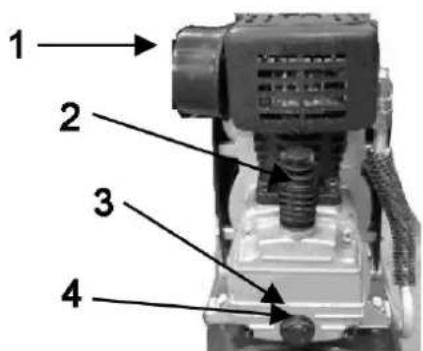

Kontrollera oljenivån regelbundet

Oljenivån måste synas i synglaset mellan den röda kontrollpunkten för oljenivå och synglasets övre kant.

Oljebyte

Rekommenderad olja: SAE 15W/40 eller likvärdig

Oljan ska bytas första gången efter 100 drifttimmar. Därefter ska den tappas ut och fyllas på var 500:e drifttimme.

1. Koppla från motorn och dra ut nätkontakten ur uttaget.
2. Efter att du minskat det eventuella lufttrycket kan du lossa synglasets oljeavtappningsskruv på vevhusskyddet, tömma ut all olja och sätta fast skruven igen.
3. Fyll på olja via oljepåfyllningspluggen på vevhusskyddet.
4. Om inte all olja rinner ut kan du luta kompressorn något.

5. När oljan runnit ut skruvar du åt oljeavtappningsskruven/synglaset igen.

6. Fyll på ny olja tills oljenivån i synglaset har nätt den röda punkten.

7. Därefter sätter du fast oljepåfyllningspluggen igen.

1. Filter
2. Oljepäfyllningsplugg
3. Oljeavtappningsskruv
4. Synglas

Avfallshantera den gamla oljan enligt gällande bestämmelser.

Insugningsfiltret är ett pappersfilter som förhindrar att damm och smuts sugs in. Det måste rengöras eller bytas ut vid effektförlust eller senast efter 300 drifttimmar. Lättare smuts tas bort med en borste eller genom att filtret blåses ut. Vid kraftig smuts måste ett nytt pappersfilter sättas in. Filtret får inte rengöras med brännbara vätskor som tvättbensin eller liknande.

WARNING! Vänta tills kompressorn har svalnat helt! Risk för brännskada!

• Tryckbrytaren har ställs in på fabriken. Tillslagstryck ca 5 bar, frånslagstryck 8 bar.
• Möjliga driftstörningar som leder till att motorn överbelastas och att överbelastningsskyddet därmed löser ut:
• För hög nätspänning
• För höga omgivningstemperaturer och otillräcklig lufttillförsel
• Defekta kompressorventiler eller otät backventil
• Minimal oljenivå, trögt vevstakslager
• Koppla till växelströmsmotorer igen efter att de kylts ned. Undvik att vidröra heta aggregatdelar och rörledningar.

Förebygg korrosion

Beroende på användningsförhållanden kan kondensvatten samlas i tanken. Detta måste tömmas ut varje dag. Om inte tanken är försedd med automatisk kondensavtappning kan du öppna avtappningskranen för att tappa ut kondensvattnet.

Kontrollera en gång om året visuellt att tankens insida och utsida är fria från korrosion. Om utrustningen används med oljefri kompressor, vid hög luftfuktighet eller under krävande förhållanden, som dålig ventilation eller korrosiv atmosfär, ska tanken kontrolleras var 3:e månad.

Väggtjockleken vid eventuell korrosion får inte någonstans underskrida 2 mm.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

SIKKERHETSANVISNINGER
