220-137 - Högtryckstvätt Hamron - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Varumärke	Hamron
Modell	220-137
Märkspänning	220-240 V, 50 Hz
Märkeffekt	2 000 W
Skyddsklass	II (Dubbelisolerad)
Kapslingsklass	IPX5
Märktryck	110 bar
Max tryck	150 bar
Märkflöde	6,7 L/min
Max flöde	7,3 L/min
Max inloppsvattentemperatur	40°C
Max inloppstryck	7 bar
Ljudeffektnivå	92 dB(A)
Vibrationsnivå	1,8 m/s²
Vikt	12,3 kg
Mått (L x B x H)	92 x 35 x 35 cm
Slanglängd	5 m
Kabellängd	5 m
Munstyckesinställning	Högtrycks- och lågtryckslägen
Rengöringsmedelsystem	Inbyggd kemikalietank
Hjul för mobilitet	Ja
Säkerhetsanordningar	Avlastningsventil, värmesensor, spolpistollås
Avsedd användning	Hushållsrengöring (fordon, fasader, maskiner)
Underhåll	Rengör filter var 50:e timme; rengör munstycke regelbundet
Reservdelar	Använd endast tillverkargodkända originaldelar

Vanliga frågor - 220-137 Hamron

Varför startar inte min högtryckstvätt?

Kontrollera att enheten är inkopplad och att eluttaget fungerar. Kontrollera att säkringen inte har löst ut. Om du använder en förlängningssladd, prova utan den. Kontrollera även att strömbrytaren är i läge PÅ.

Hur använder jag rengöringsmedel med denna högtryckstvätt?

Ställ in munstycket på lågtryck (UT-läge) och fyll rengöringsmedelsbehållaren med rätt vatten-rengöringsmedelsblandning. Applicera på den torra ytan från botten till toppen, låt verka i 1-2 minuter, skölj sedan med högtryck.

Vad gör värmesensorn?

Värmesensorn skyddar motorn från överhettning. Om enheten stannar plötsligt, låt den svalna i cirka 5 minuter innan du startar om.

Hur justerar jag sprutmönstret?

Vrid munstyckets topp medurs för en smal stråle eller moturs för en bred spray. För högtryck, se till att munstycket är i IN-läget (helt medurs).

Kan jag använda varmt vatten?

Den maximala inloppsvattentemperaturen är 40°C. Använd inte vatten varmare än 60°C eftersom det kan skada pumpen.

Hur förvarar jag högtryckstvätten på vintern?

Efter användning, spola med rent vatten, ta bort rengöringsmedel och kör icke-korrosiv frostskyddsvätska genom systemet. Förvara på en frostfri plats.

Varför pulserar trycket?

Luft i inloppsslangen, otillräcklig vattenförsörjning, delvis blockerat munstycke, igensatt filter eller en knäckt slang kan orsaka pulsation. Kontrollera dessa komponenter och se till att vattenförsörjningen uppfyller minimikraven.

Vilken typ av vatten kan jag använda?

Använd endast rent, orenat vatten. Använd inte vatten som innehåller sand eller korrosiva kemikalier. Ett extra filter rekommenderas om det finns risk för sand från en brunn.

Hur rengör jag munstycket?

Ta bort vattenstråleröret från spolpistolen och använd det medföljande verktyget för att rengöra smuts från munstyckets öppning. Skölj sedan med vatten.

Kan jag reparera högtryckstvätten själv?

Av säkerhetsskäl, utför endast grundläggande underhåll som att rengöra filter och munstycken. För andra problem, kontakta en kvalificerad servicetekniker. Använd alltid originalreservdelar.

BRUKSANVISNING 220-137 Hamron

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

WARNING!

- Elanslutningen ska vara utförd av behörig elektriker och överensstämma med IEC60364-1.

- Elförsörjningen till högtryckstvätten ska ha en jordfelsbrytare med utlösningsström högst 30 mA i 30 ms eller en anordning som bryter jordkretsen.

- Denna högtryckstvätt har konstruerats för användning med rengöringsmedel från eller som rekommenderas av tillverkaren. Användning av annat rengöringsmedel eller andra kemikalier kan medföra risker.

- Använd inte högtryckstvätten i närheten av andra personer om de inte bär skyddskläder.

- Högtrycksstrålar kan vara farliga om de missbrukas. Strålen får inte riktas mot personer, ansluten elutrustning eller själva högtryckstvätten.

- Denna högtryckstvätt är inte avsedd att användas av barn eller andra personer som på grund av bristande fysisk, sensorisk eller mental förmåga inte kan använda den på ett säkert vis, om de inte instrueras eller övervakas av en person som ansvarar för deras säkerhet. Se till att barn inte leker med högtryckstvätten.

- Kontrollera noggrant att högtryckstvätten inte är skadad innan den används. Starta den inte om fel påträffas

- Kontrollera särskilt att elsladdens isolering är oskadad och inte har några sprickor. Om sladden är skadad ska behörig elektriker byta ut den.

- Rikta inte strålen mot dig själv eller andra för att rengöra kläder eller skor.

- Explosionsrisk – spruta inte mot brännbara vätskor.

- Koppla ur elförsörjningen innan underhåll utförs.

- Vatten som runnit genom backventiler anses inte längre drickbart.

- Högtryckstvätten ska kopplas bort från elnätet vid rengöring och underhåll samt när delar byts ut.

- Högtrycksslangar, anslutningar och kopplingar är viktiga för högtryckstvättens säkerhet. Använd endast sådana slangar, anslutningar och kopplingar som

tillverkaren rekommenderar.

• Använd inte högtryckstvätten om sladden eller viktiga delar, som säkerhetsanordningar, högtrycksslangar eller munstycket, är skadade.
• Om förlängningssladd används måste stickproppen och uttaget vara vattentäta.
• Felaktiga förlängningssladdar kan vara farliga.
• Denna högtryckstvätt får inte användas vid temperaturer under 0 °C.
• Sladd och vindor ska alltid vara helt utrullade för att förhindra att sladden överhettas.
• Följ nedan angivna längd- och dimensionskrav för sladdar.

-1,0 mm ^2 max. 12,5 m
-1,5 mm ^2 max. 20 m
-2,5 mm ^4 max. 30 m

• Elanslutningar måste hållas torra och vara placerade över markytan.
• Om sladden är skadad måste den bytas ut av tillverkaren eller dennes serviceverkstad eller motsvarande behörig person för att undvika fara.
• Ställ alltid högtryckstvätten på en stabil och plan yta när den används, hanteras, transporteras eller förvaras. Om maskinen faller finns risk att höljet skadas.
• Vid olycka eller maskinhaveri ska högtryckstvätten omedelbart stängas av (skölj med rikligt med rent vatten efter kontakt med rengöringsmedel).

OBS!

• Vid dålig elförsörjning kan korta spänningsfall inträffa när högtryckstvätten startas. Detta kan påverka annan utrustning (t.ex. genom att en lampa blinkar). Om nätströmsimpedansen Zmax < 0,335 Ohm, förväntas sådana störningar inte inträffa.
• Högtryckstvätten ska inte användas av barn eller outbildade personer.
• För att garantera säkerheten ska endast originaldelar från eller godkända av tillverkaren användas.

WARNING!

- Risk för olycksfall

– Felaktig anslutning av utrustningens jordledare kan leda till risk för elolycksfall. Kontrollera med behörig elektriker vid osäkerhet kring om ett uttag är korrekt jordat. Ändra INTE på högtryckstvättens stickpropp så att

den ska passa i ett uttag, utan låt istället behörig elektriker installera ett korrekt uttag.

- Följande bör iakttas när högtryckstvätten ansluts till elnätet:

– Elinstationen ska utföras av behörig elektriker och överensstämma med IEC-364.

- Det rekommenderas att elförsörjningen till denna högtryckstvätt har en jordfelsbrytare med utlösningsström högst 30 mA i 30 ms.

• Använd endast vatten utan föroreningar.
• Om det finns risk för sand i inloppsvattnet (t.ex. från egen brunn) bör ett extrafilter monteras.
• Säkerhetsanordningar

– Avlastningsventilen kan minska trycket om det överskrider förinställda värden. Sprutpistolen har en låsanordning. När spärren aktiveras kan pistolen inte användas.

– Värmesensor: En värmesensor skyddar motorn mot överbelastning. Högtryckstvätten startar igen efter några minuter när värmesensorn har svalnat.

SymBOLER

	Varning Säkerhetsan	visningar märkta meddenna symbol måste följas för attförhindra personskada.
	Ögonskydd Bär alltio	skyddsglasögon medsidoskydd eller heltäckandeansiktsskydd vid användning avhögtryckstvätten.
		Maskinen är inte lämplig föranslutning till dricksvattennätet.
	Ljudeffektnivå Ljudeffektnivån är 96 dB (A)
	Klass II-konstruktion	Dubbelisolerad konstruktion.
	Håll kringstående borta	Minska skaderisken genom att se till att alla kringstående befinner sig minst 15 m bort.
	Förhindra elolycksfall	Ta omedelbart ut stickproppen ur eluttaget om sladden är skadad eller av.
	Risk för elolycksfall Risk för elolycksfall	R

TEKNISKA DATA

Märkspänning AC 220 – 240V, 50Hz

Märkeffekt 2 000 W

Skyddsklass II

Kapslingsklass IPX5

Märktryck 110 bar

Maxtryck 150 bar

Märkflöde 6,7l/min

Maxflöde 7,3l/min

Märktemperatur 0-40°C

Max inloppstryck 7 bar

Ljudtrycksnivå LpA=77 dB(A), KPA=3 dB

Ljudeffektsnivå LwA=92 dB(A)

Vibrationsvärde h=1,8 m/s^2 K h=0,05 m/s^2

Vikt 12,3 kg

Mått 92 x 35 x 35 cm

Slanglängd 5m

Kabellängd 5m

BESKRIVNING

• Högtryckstvätten är konstruerad för privat hemmabruk för att rengöra fordon, maskiner, byggnader, fasader etc.
• Högtryckstvätten har inbyggd kemtank.

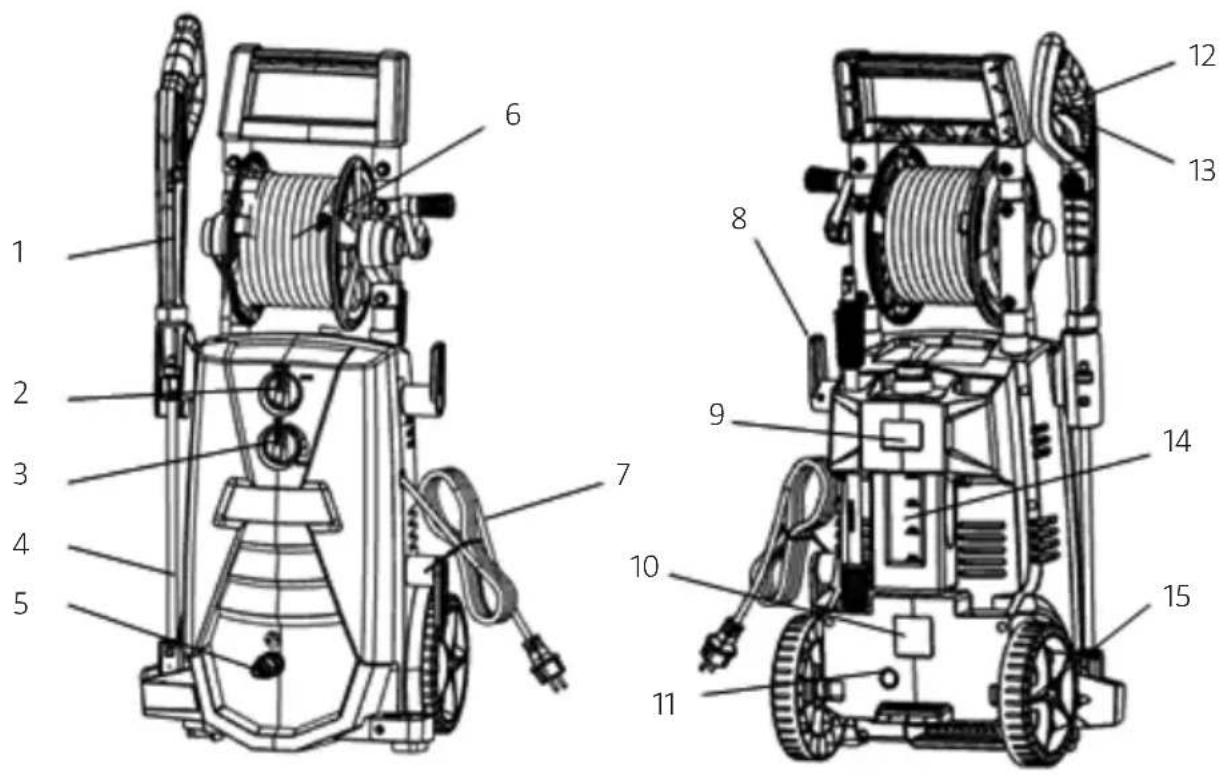

1. Sprutpistol
2. Strömbrytare
3. Omkopplare för rengöringsmedel
4. Spolrör
5. Vatteninlopp
6. Högtrycksslang
7. Elslad

8. Sladdkrok

9. Varningsetikett

10. Märketikett
11. Vattenutlopp

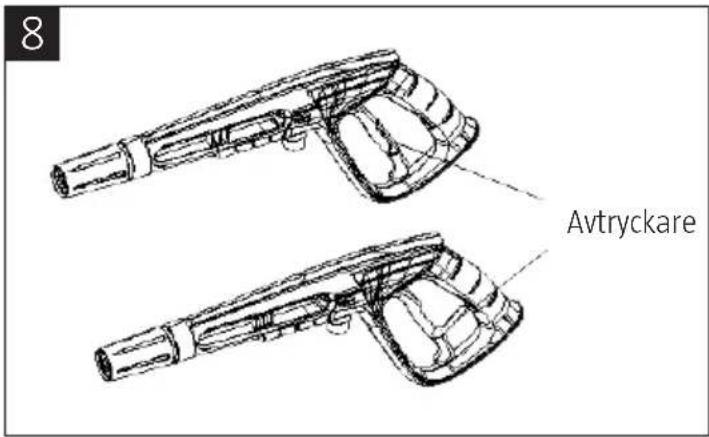

12. Avtryckare
13. Sprutpistollås
14. Rengöringsmedelsbehållare
15. Hjul

mONTERING

VARNING! Inloppsvattnets temperatur får inte vara högre än 40 °C. Vattenförsörjningen får inte ha högre tryck än 7 bar.

OBS! Maskinen är inte lämplig för anslutning till dricksvattennätet. Hötryckstvätten får endast användas med rent vatten; användning av ofiltrerat vatten eller frätande kemikalier kommer att skada högtryckstvätten.

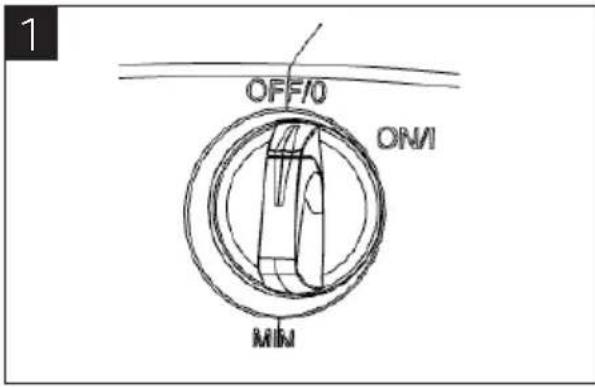

1. Sätt strömbrytaren i läget "OFF" (Bild 1).
2. Kontrollera att inspänningen och frekvensen (volt/Hz) motsvarar de som anges på märketiketten. Om strömförsörjningen är korrekt kan högtryckstvätten anslutas.
3. Placera högtryckstvätten så nära vattenförsörjningen som möjligt.

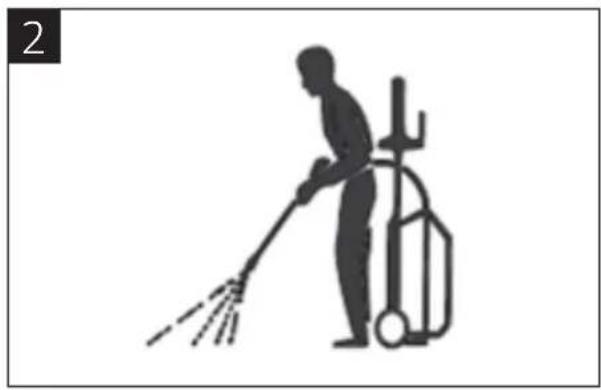

4. Hötryckstvätten måste användas stående på en säker och stabil yta, placerad så som visas i Bild 2.
5. Montera spolröret på sprutpistolen och rotera det tills de två delarna sitter helt ihop (Bild 3).
6. Anslut sprutpistolen till högtrycksslangen (Bild 4).
7. Anslut högtrycksslangen till vattenutloppet (Bild 5).
8. Anslut vattenförsörjningsslangen till honkopplingen (Bild 6), och anslut sedan till högtryckstvättens vatteninlopp. Slangen måste ha en inre diameter om minst 13 mm (1/2 tum) och måste vara förstärkt. Vattenförsörjningen måste minst motsvara högtryckstvättens kapacitet.

WARNING! Ställ inte in munstycket medan avtryckaren är intryckt.

OBS!

• Motorn är bara igång när avtryckaren är intryckt.
• Använd aldrig under några omständigheter högtryckstvätten i potentiellt explosiva miljöer!
• Användningstemperaturen måste vara mellan 0 och +40 °C.
• Högtryckstvätten består av ett aggregat med pump som är inneslutet i ett stöttåligt hölje. För optimal arbetsställning levereras högtryckstvätten med spolrör med halkfritt handtag, vars form och användning följer tillämpliga regler.
• Täck inte över eller ändra spolröret eller sprutmunstycket på något vis.
• Högtryckstvätten är konstruerad för användning med kallt eller ljummet vatten (max. 60 °C); högre temperatur kan skada pumpen.
• Använd inte vatten som är smutsigt eller innehåller sand eller kemikalier, då detta kan påverka användningen negativt och förkorta högtryckstvättens livslängd.
• Det justerbara sprutmunstycket har två lägen, högtryck och lågtryck, som justeras på muntycket.
• Vid användning tillsammans med rengöringsmedel ska lågtrycksläget användas.

HÖGTRycKSLÄGE

Munstycket ska vara i IN-läge för högtrycksstråle.

1. Vrid munstycket medurs så långt det går tills det inte finns något mellanrum mellan munstycket och basen för att få högtrycksläge/IN-läge.

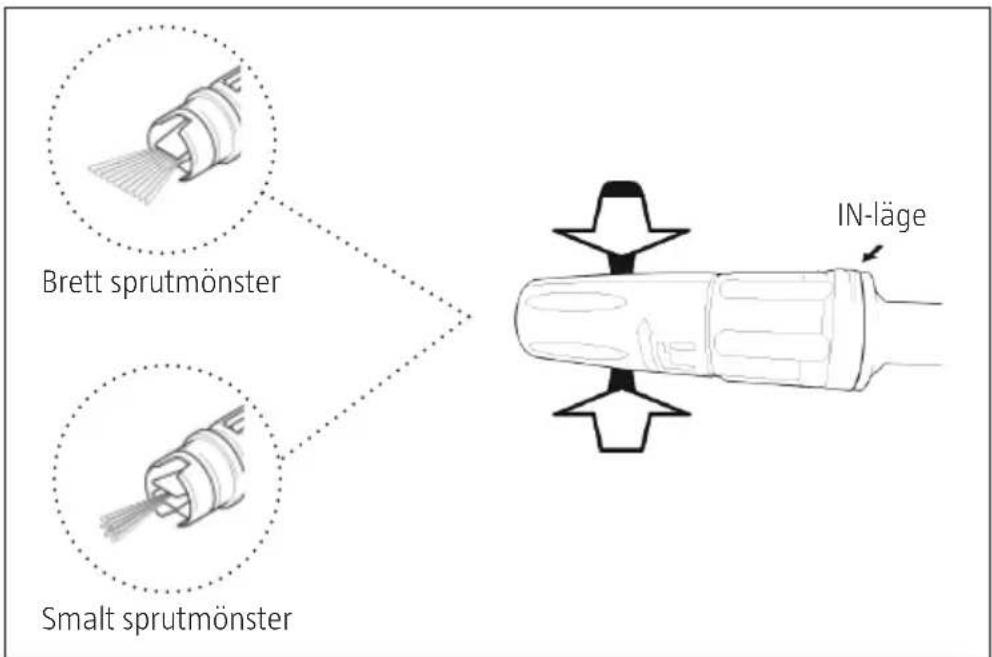

2. Vrid toppen på munstycket med- eller moturs för att få önskat sprutmönster.

LÅGTRYCKSLÄGE

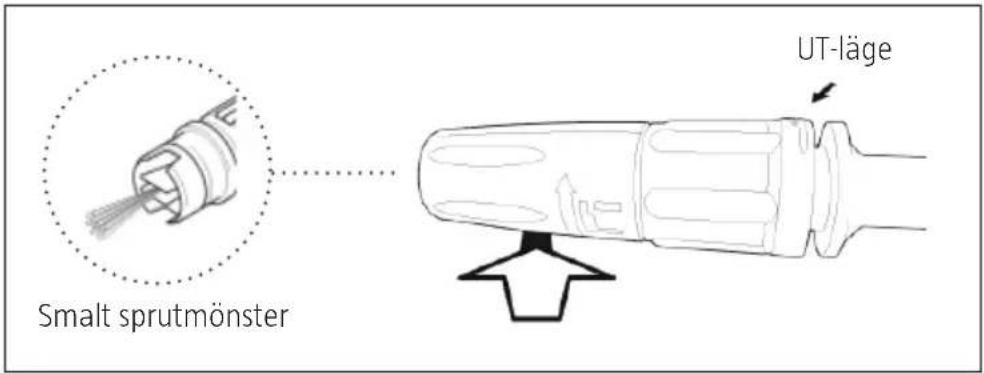

Munstycket ska vara i UT-läge för lågtrycksstråle. Lågtrycksläge ska alltid användas vid användning tillsammans med rengöringsmedel.

1. Vrid munstycket moturs så längt det går så att mellanrummet mellan munstycket och basen är så stort som möliqt.
2. I lågtrycksläget vrids toppen på munstycket medurs för att öppna munstycket helt.

Lågtrycksläge med rengöringsmedel

OBS! Sprutmunstycket måste ställas in på smalt sprutmönster, så att metallbladen längst fram på munstycket är helt öppna och strålen inte begränsas.

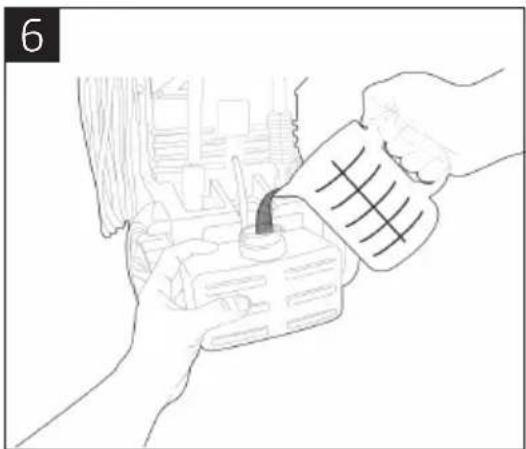

1. Vid användning med rengöringsmedel ska behållaren fyllas med korrekt blandning av vatten och rengöringsmedel enligt instruktionerna på behållaren (Bild 6). Behållaren levereras med en slang som monteras på skruvlocket (Bild 7).
2. För att ta bort behållaren för rengöringsmedel, ta först av locket och dra sedan behållaren uppåt och utåt med ett finger.
3. Lös upp smuts genom att applicera rengöringsmedel med strålen inställd på brett sprutmönster mot den torra ytan. Arbeta nedifrån och uppåt på vertikala ytor.
4. Låt rengöringsmedlet verka i 1 till 2 minuter, men låt det inte torka in.
5. Spola bort rengöringsmedlet från vtan nedifrån och uppåt.

1. Öppna vattenkranen fullständigt.
2. Lossa säkerhetsspärren (Bild 8), och tryck sedan på avtryckaren i några sekunder för att luft och kvarvarande tryck i slangen ska försvinna.

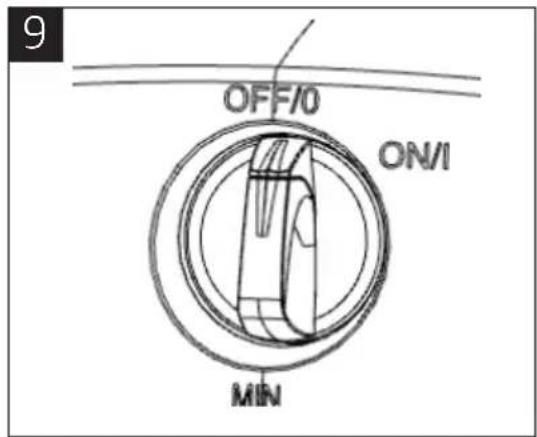

3. Sätt med avtryckaren intryckt strömbrytaren (Bild 9) i läget "ON".
4. Håll alltid avtryckaren intryckt när motorn startas.

VARNING! Innan högtryckstvätten används igen ska den sköljas ur med rent vatten. Frostskyddsmedel kan skada målade ytor, så se till att det inte finns något frostskyddsmedel kvar i systemet.

1. Stäng av högtrvckstvätten.
2. Stäng vattenkranen.
3. Efter användning ska återstående rengöringsmedel tas bort från behållaren.
4. Frigör resttryck genom att hålla in avtryckaren tills inget mer vatten kommer ut ur spolrörets munstvcke.
5. Aktivera sprutpistolens säkerhetsspärr.
6. Ta ut stickproppen ur uttaget.
7. Kör högtryckstvätten med icke-frätande/giftfritt frostskyddsmedel före vinterförvaringen.

UNDERHåLL

OBS! Innan något underhåll utförs ska stickproppen dras ut ur eluttaget.

- För bästa funktion, kontrollera och rengör sug- och rengöringsmedelsfilter efter 50 timmars användning (Bild 10).

- Ta bort spolröret från sprutpistolen och rengör munstyckshålet från smuts med medföljande verktyg (Bild 11) och skölj.

FELSÖKNING

Koppla bort högtryckstvätten från elnätet innan underhåll eller kontroller utförs.

Kontrollera följande innan en serviceverkstad kontaktas:

Problem Orsak Rekommenderad åtgärd

Högtryckstvätten startar inte Högtryckstvätten är inte

inkopplad.

Defekt eluttag.

Säkringen har gått.

Felaktig förlängningssladd.

Anslut högtryckstvätten.

Prova ett annat uttag.

Byt säkring. Stäng andra

maskiner.

Prova utan förlängningssladd.

Varierande tryck Pumpen suger luft.

Ventiler är smutsiga, slitna

eller har fastna.

Utslitna pumptätningar.

Kontrollera att slangar och

anslutningar är lufttäta.

Rengör och byt ut eller

kontakta återförsäljaren.

Rengör och byt ut

eller kontakta Julas

serviceavdelning.

Högtryckstvätten stannar Säkringen har gått.Fel nätspänning.Värmesensor aktiverad.Munstycket delvis blockerat.	Byt säkring. Stäng av andra maskiner.Kontrollera att nätspänningen stämmer med specifikationen på modelletiketten.Låt högtryckstvätten svalna i 5 minuter.Rengör munstycket.
Säkringen går För liten säkring. Byt till en installation som		klarar högre ampere än maskinens. Prova utan att använda förlängningssladd.
Högtryckstvätten pulserar Luft i inloppsslangen.Otilräcklig vattentillförsel.Munstycket delvis igensatt.Igensatt vattenfilter.Veck på slangen.		Låt maskinen gå med öppen avtryckare tills normalt arbetstryck byggts upp.Kontrollera att vattenförsörjningen stämmer med angivna krav.Obs! Undvik att använda långa smala slangar (min. 1/2 tum).Rengör munstycket.Rengör filtret.Räta ut slangen.
Högtryckstvätten startar och stoppar ofta av sig själv	Pump/sprutpistol läcker. Kontakta Julasserviceavdelning.
Högtryckstvätten startar men det kommer inget vatten	Pump/slangar eller tillbehör har fryst.Ingen vattenförsörjning.Vattenfilter igensatt.Munstycke igensatt.	Vänta på att pump/slangar och tillbehör ska tina.Anslut inloppsvatten.Rengör filtret.Rengör munstycket.

Vid andra problem än ovan nämnda, kontakta Julas serviceavdelning..

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
