220-151 - Högtryckstvätt Hamron - Gratis bruksanvisning och manual

Produkttyp	Elektrisk högtryckstvätt
Varumärke	Hamron
Modell	220-151
Strömkälla	230 V / 50 Hz
Maximal strömförbrukning	1800 W
Maximalt vattentryck	130 bar
Maximal vattenflöde	6.5 L/min
Motortyp	Universell borstmotor
Vikt	9.5 kg
Mått (L x B x H)	35 x 30 x 50 cm
Längd på högtrycksslang	8 m
Längd på strömsladd	5 m
Vattenanslutning	Trädgårdsslang (3/4 tum)
Säkerhetsfunktioner	Automatisk avstängningsavtryckare, termiskt överbelastningsskydd
Medföljande tillbehör	Justerbar sprutpistol, 3 munstycken (0°, 25°, 40°), skummunstycke, rengöringsmedelstank, borste, hjulställning
Kapacitet rengöringsmedelstank	0.8 L
Ljudnivå	85 dB(A)
Vibrationsnivå	2.5 m/s²
Skyddsklass	IPX5
Underhåll	Rengör filtret regelbundet, kontrollera pumpolja, avkalka munstycken vid behov
Reparation / Reservdelar	Reservslangar, munstycken och tätningar finns; kontakta Hamron support

Vanliga frågor - 220-151 Hamron

Hur startar jag Hamron 220-151 högtryckstvätten?

Anslut vattenförsörjningen och öppna kranen. Anslut slangen till högtryckstvätten. Slå på strömmen. Tryck på avtryckaren för att starta motorn.

Vilken typ av rengöringsmedel kan jag använda?

Använd endast godkända rengöringsmedel för högtryckstvättar eller mild tvål. Undvik frätande eller brandfarliga rengöringsmedel. Rengöringsmedelstanken är endast för flytande tvål.

Varför startar inte min högtryckstvätt?

Kontrollera att strömsladden är inkopplad och att jordfelsbrytaren inte har löst ut. Se till att vattenförsörjningen är påslagen och att trycket är mellan 1,5-3 bar. Kontrollera även termoskyddet – om det har löst ut, vänta 5 minuter för att kyla ner.

Hur byter jag sprutmunstycke?

Dra tillbaka kragen på sprutlansen, sätt i önskat munstycke och släpp kragen. Se till att den klickar på plats.

Vad är det maximala vattentrycket?

Det maximala vattentrycket är 130 bar. Använd inte en tryckregulator som överstiger denna gräns.

Hur förvarar jag högtryckstvätten under vintern?

Töm allt vatten ur pump och slangar. Töm rengöringsmedelstanken. Förvara i ett frostfritt rum över 0°C. Använd frostskyddsmedel i pumpen om nödvändigt.

Varför är trycket lågt?

Vanliga orsaker: igensatt munstycke (rengör med nål), låg vattenförsörjning (kontrollera slang och kran), luft i pumpen (lufta genom att trycka på avtryckaren utan ström), eller slitna tätningar.

Kan jag använda en förlängningssladd?

Ja, använd en förlängningssladd avsedd för utomhusbruk med minsta tvärsnitt på 1,5 mm² och en längd på högst 25 m. Håll anslutningen torr.

Hur rengör jag högtrycksslangen?

Skölj slangen med rent vatten efter varje användning. Undvik att klämma eller dra över vassa kanter. Byt ut om den är skadad.

Var kan jag köpa reservmunstycken?

Reservmunstycken finns hos Hamron-återförsäljare eller online-återförsäljare. Använd endast originaldelar för att säkerställa korrekt tryck.

BRUKSANVISNING 220-151 Hamron

Rengöring av sprutmunstycke 11

Vattenfilter 12

Smörjning. 12

Byta säkring 12

Vid batteridrift 12

FÖRVARING....13

Töm på vatten 13

frostskyddsvätska 13

FELSÖKNING 14

NORSK 16

SIKKERHETSANVISNINGER 16

TEKNISKE DATA 17

BESKRIVELSE....18

MONTERING....19

HÄNDTERING 20

Starte 20

Stoppe 22

VEDLIKEHOLD 22

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Lämna inte tvätten utan tillsyn när den är inkopplad. Koppla ur elkabeln när tvätten inte används och innan något underhåll utförs.
• Tvätten är INTE en leksak. Var särskilt uppmärksam när tvätten används i närheten av barn.
• Använd endast tillbehör och reservdelar som rekommenderas av tillverkaren.
• Använd inte tvätten om kabeln eller kontakten är skadade. Använd inte tvätten om den skadas eller tappas ned i vatten, eller om den inte fungerar normalt.
• Dra inte i kabeln och lyft inte tvätten i kabeln. Kabeln ska inte användas som handtag eller dras över vassa kanter. Håll kabeln på avständ från varma ytor.
• Se till att sprutmunstycket inte sätts igen. Använd inte tvätten om sprutmunstycket är igensatt. Håll sprutmunstycket fritt från damm, skräp, hår och annat som kan hindra vattenflödet.
• Håll hår, kläder, fingrar och andra kroppsdelar på säkert avständ från rörliga delar.
• Använd inte tvätten utan monterat vattenfilter.
• Stäng av alla reglage innan strömmen kopplas ur.
• Om felaktig spänning används kan motorn skadas och det finns risk för personskada. Rätt spänningsvärde anges på märkplåten.
• Rikta inte vattenstrålen mot själva tvätten, mot elektriska delar eller annan elektrisk utrustning.
• Munstyckets ursprungliga diameter får inte ändras.
• Släpp ut kvarvarande tryck innan slangen kopplas loss från den bärbara tvätten.
• Kontrollera att alla skruvar är åtdragna och att inga delar är trasiga eller slitna innan tvätten används.
• Tvätten får inte användas med klorbaserade rengöringsmedel eller andra rengöringsmedel.

• Vattenbehållaren får inte fyllas med något annat än vatten, annars blir garantin ogiltig.

• Sänk aldrig ned tvätten i vatten.

• Skydda tvätten från kyla (under 0 grader). Töm och förvara alltid tvätten inomhus. Om innehållet i tvätten fryser kan pumpen och vattenledningarna skadas.
• Lossa inte ytterhöljet och försök inte demontera tvätten. I sådana fall blir garantin ogiltig och dessutom finns det risk för allvarliga skador.
• Använd alltid rekommenderad kontakt/säkring för tvätten. Om annan kontakt/säkring används kan tvätten eller bilen skadas.
• Spruta inte vatten direkt mot ögon eller mun.
• Övervaka apparaten noga när den används av eller i närheten av barn eller personer med funktionsnedsättning.
• Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Vidta alltid grundläggande säkerhetsåtgärder vid användning av tvätten:

– Fyll aldrig tvätten med någon annan vätska än rent vatten, eftersom det kan leda till allvarliga skador.
- Studera tvätten och alla reglage noggrant före användning.
- Använd inte tvätten om du är osäker på hur den används, eller när du är påverkad av alkohol eller läkemedel.
- Skadade slangar kan spricka vilket kan leda till farliga situationer och skador. Slangar får inte vikas, vridas, klämmas och får inte ha några skador. Byt ut slangen om något av detta inträffar.
- Använd endast vatten med en temperatur mellan 10 °c och 40 °c.

TEKNISKA DATA

Tryck 3-9 bar

Volym vattentank 17l
Spänning	12V
Effekt	60W
Slanglängd	6m
Strömkabel 3 m
Märkspänning 230 V ~ 50 Hz

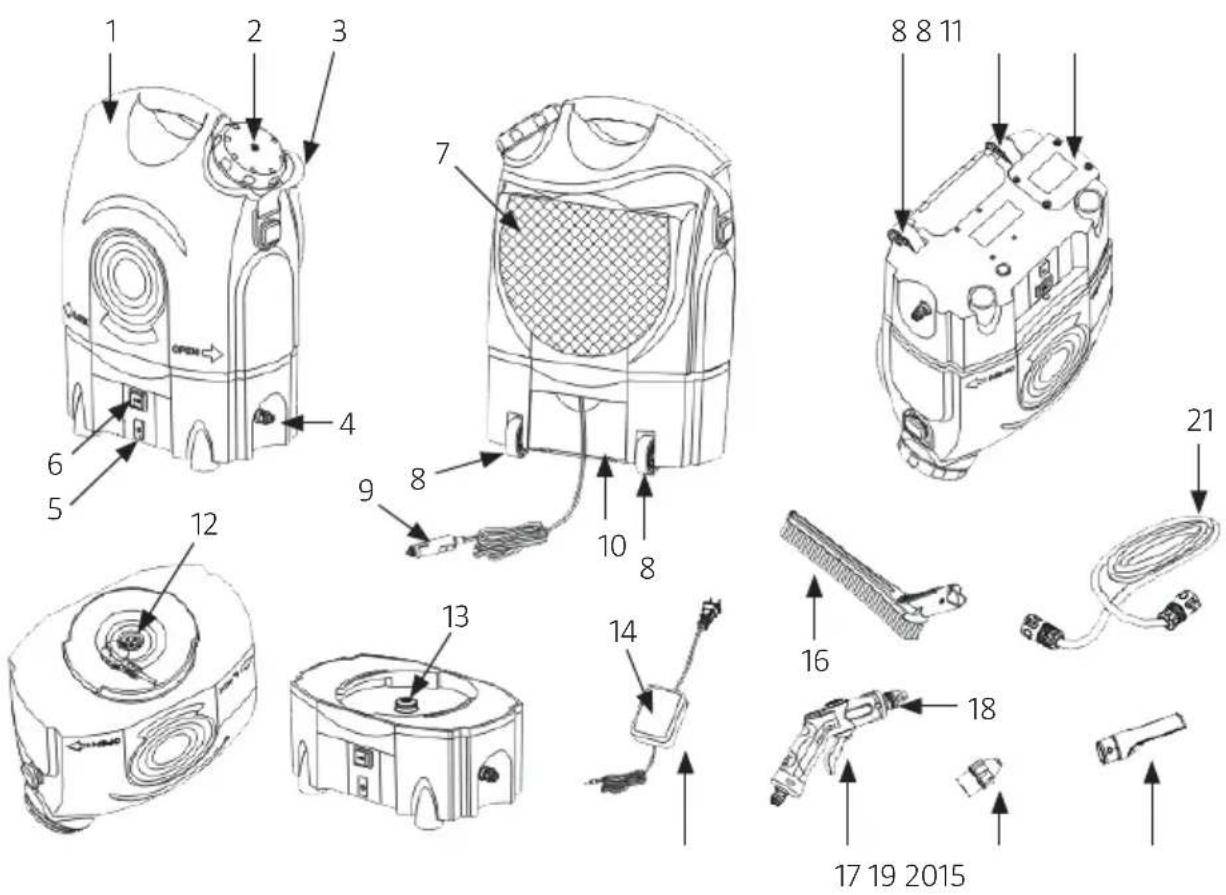

BESKRIVNING

1. Vattenbehållare
2. Lock
3. Justerbar axelrem
4. Slanganslutning
5. Kontakt för laddare
6. Strömbrytare
7. Nätficka för förvaring
8. Hjul
9. Strömkabel
10. Fack för strömkabel

11. Batterilucka

12. Vattenutlopp

13. Vatteninlopp
14. Indikator
15. Laddare
16. Borstmunstycke
17. Avtryckarspärr
18. Sprutmunstycke
19. Justerbart sprutmunstycke
20. Duschmunstycke

21. Slang

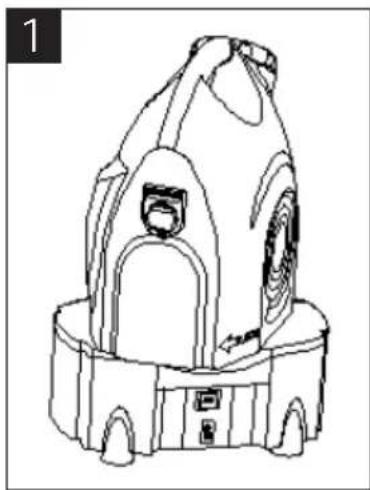

22. Lossa vattenbehållaren.

23. Vrid locket motsols för att lossa det.

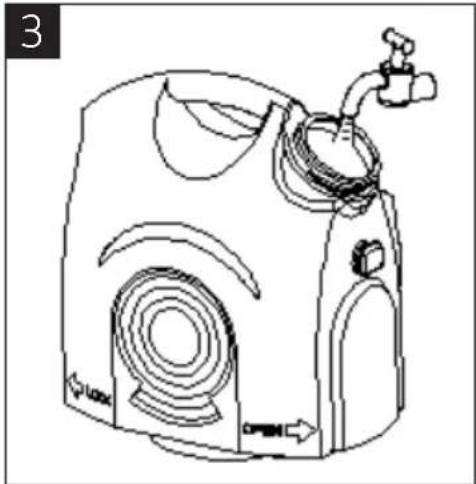

1. Fyll behållare med rent vatten. OBS! Vattentemperaturen ska vara mellan 10-40°C.
2. Sätt tillbaka locket genom att vrida det medsols.

1. Anskut slangen till behållaren genom att trycka ned snabbkopplingen.

2. Anslut sprutmunstycket genom att trycka ned snabbkopplingen.

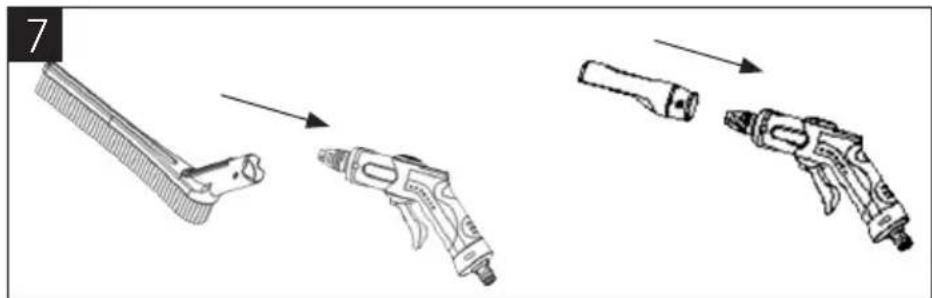

3. Rikta in stiften på borst-/duschmunstycket mot hålen på sprutmunstycket och tryck bestämt ihop dem.

7

HANDHAVANDE

STARTA

• I vissa fordon måste tändningslåset vridas till strömläget.
• Dra alltid ur kontakten om bilmotorn är avstängd under en längre tid. I vissa bilar stängs strömmen inte av även om motorn stängs av. Om tvätten förblir inkopplad kan bilbatteriet laddas ur eller skadas.
• Om tvätten ansluts till cigarettändaruttaget och används i mer än 30 minuter ska motorn startas för att bilbatteriet inte ska laddas ur.

• Om bilbatteriets kapacitet är osäker, starta bilmotorn innan tvätten används.

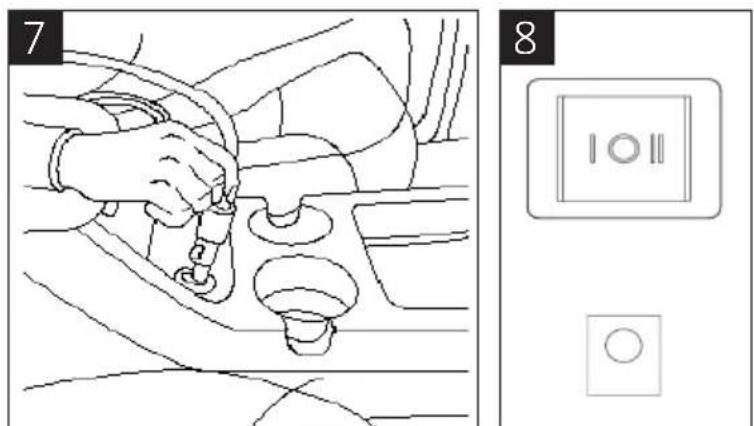

• Anslut tvätten till cigarettendaruttaget eller elkontakten (Bild 7).

7 8

Batteri

oBS!

• Ladda batteriet i 6-8 timmar efter att det använts.

• Batteriets indikator växlar från rött till grönt när batteriet är fulladdat.

• Ställ strömbrytaren i läge "l" för batteridrift (Bild 8).

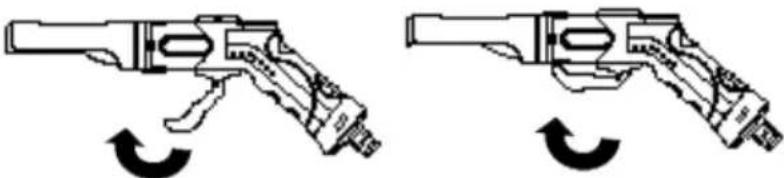

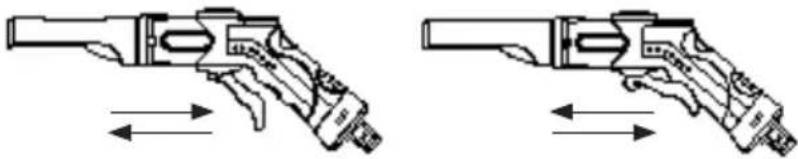

Intervallflöde

1. Tryck på och släpp avtryckaren växelvis för att åstadkomma ett intervallflöde.

1. Tryck fast avtryckaren framåt i läge 1 eller läge 2 för en kontinuerlig vattenström.

1. Tryck på avtryckaren på sprutmunstycket och justera vattenflödet efter behov.

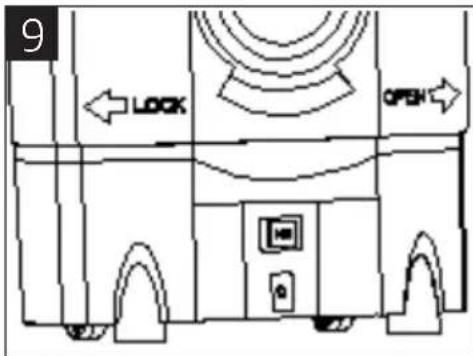

Rensa systemet från luft

Vid normal användning kan luftbubblor uppstå i slangen. Vi rekommenderar följande åtgärder för att avlufta systemet för att uppnå största möjliga tryck i den bärbara tvätten.

1. Rensa systemet från luft genom att flytta strömbrytaren till "II" eller "I" (Bild 9).
2. Rikta sprutmunstycket in i vattenbehållaren och tryck på avtryckaren tills det kommer en jämn vattenstråle ur slangen (Bild 10).

Gör alltid följande efter att du har fyllt på vattenbehållaren:

1. Fyll behållaren med vatten.
2. Anslut slangen till tvätten.

3. Anslut strömkabeln till tvätten.

4. Om cigarettändaruttaget används: Anslut till cigarettändaruttaget eller elkontakten. Flytta strömbrytaren till "II".

5. För batteridrift: Montera batteriet och flytta strömbrytaren till "I".

6. Rikta slangen (utan sprutmunstycke) in i vattenbehållaren.

7. Starta tvätten och använd den i cirka 30 sekunder eller tills vattenstrålen är jämn.
8. Stäng av tvätten.
9. Montera sprutmunstycket på slangen.

STOPPA

Automatisk avstängning

• När avtryckaren släpps stiger trycket, vilket gör att tvättens motor stängs av automatiskt.
• När avtryckaren trycks in sjunker trycket, vilket aktiverar motorn så att trycket stiger igen (med viss fördröjning).
• För att den här funktionen ska fungera måste det gå mer än 5-10 sekunder mellan det att avtryckaren släpps och trycks in.

Stänga av

1. Flytta strömbrytaren till läget OFF.
2. Koppla loss slangen från tvätten.
3. Koppla loss sprutmunstycket från slangen.

4. Tryck på avtryckaren för att få ut det sista vattnet ur sprutmunstycket.

5. Tryck på avtryckaren på sprutmunstycket för att släppa ut eventuellt kvarvarande vatten i slangen och sprutmunstycket.

UNDERHÅLL

VARNING! Koppla alltid ur strömkontakten innan underhåll påbörjas.

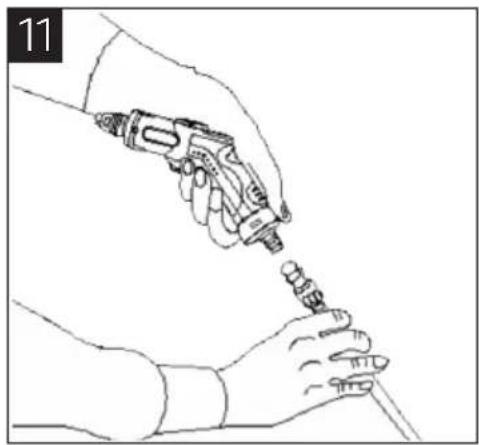

RENGÖRING AV SPRUTMUNSTYCKE

Om sprutmunstycket är igensatt blir trycket i tvätten för högt, vilket leder till överbelastning.

1. Stäng av tvätten och dra ur strömkabeln. Tryck på avtryckaren på sprutmunstycket för att minska trycket och koppla loss sprutmunstycket från slangen (Bild 11).

2. Rengör sprutmunstycket med rengöringsverktyget (Bild 12).

3. Spola sprutmunstycket i motsatt riktning med vatten eller tryckluft.
4. Upprepa steg 1-2 om trycket fortfarande är för högt.

• Inspektera vattenfiltret innan behållaren fylls med vatten.
  • Rengör vattenfiltret vid behov.

SmöRJNING

• Den här pumpen behöver inte smörjas. O-ringarna på slangkopplingarna kan smörjas med silikonfett om det är svårt att sätta fast kopplingarna.
• Om sprutmunstycket inte har använts på en längre tid kan sprutmunstyckets metalldel smörjas med lite silikonfett.

ByTA SÄKRING

1. Skruva loss den yttre delen av strömkontakten och ta ut den gamla. Sätt i en ny säkring.

• Se till att batteriet alltid är fulladdat. Batteriet bör alltid laddas helt efter varje användning för att batteriet ska hålla så länge som möjligt. Ladda batteriet innan tvätten används för första gången.
• Observera att batteriets laddningsgrad minskar med tiden om tvätten förvaras utan att användas. Batteriet bör laddas minst en gång var tredje månad för att det ska förbli fulladdat.

• Kontrollera batteriklämmorna regelbundet för att undersöka om de har lossnat, rostat eller drabbats av fel eller läckage. Underhåll kan behövas.

• Skydda batteriet, tvätten och strömförsörjningsdelarna från höga temperaturer och håll dem på avständ från lättantändliga/explosiva material.

• Minska risken för elstötar genom att använda isolerade verktyg eller handskar vid reparationer eller underhåll.
• Kontakta tillverkaren eller distributören om det är fel på batteriet. Demontera inte batteriet själv.
• Rengör inte batteriet med organiska lösningsmedel eftersom det kan skada batteriet.

FÖRVARING

• Den bärbara tvätten är känslig för kyla. Förvara därför inte tvätten utomhus eller på andra platser där temperaturen kan sjunka under 0 °C (32°F).
• Om temperaturen sjunker under fryspunkten kan tvätten få omfattande skador och garantin blir ogiltig.
• Innan tvätten förvaras ska den stängas av enligt instruktionerna.

TÖM PÅ VATTEN

1. Stäng av strömbrytaren och tryck på avtryckaren på sprutmunstycket för att sänka trycket. Ta loss sprutmunstycket och tryck på avtryckaren för att tömma ut allt vatten. Töm vattenbehållaren. Starta tvätten och kör den i cirka 30 sekunder utan sprutmunstycket.
2. Ta loss slangen. Lyft upp den ena änden av slangen så att vattnet rinner ut.
3. Ta loss och placera slang, sprutmunstycke och strömkabel i förvaringsfickan.
4. Om tvätten måste förvaras på en plats där temperaturen riskerar att sjunka under 0 grader, eller om den förvaras i mer än 30 dagar, kan ett pumprostskydd eller giftfri frostskyddsvätska för personbilar användas för att motverka frost och minska mängden mineralavlagringar.

FROSTSKYDDSVÄTSKA

VARNING! Använd endast frostskyddsmedel för personbilar. Andra frostskyddsmedel kan orsaka rost och skada pumpen och garantin upphör.

Fyll på med frostskyddsvätska

1. Häll i cirka 3 liter frostskyddsvätska i vattenbehållaren.
2. Anslut slangen, sprutmunstycket och strömkabeln.
3. Starta tvätten och tryck på avtryckaren tills ett jämnt flöde av frostskyddsvätska sprutar ur sprutmunstycket.
4. Stäng av tvätten. Tryck på avtryckaren för att sänka trycket.
5. Ta loss och placera slang, sprutmunstycke och strömkabel i förvaringsfickan.

Tömning av frosktskyddsvätska före användning

1. Töm tvätten på frostskyddsvätska. (Följ steg 1 och 2 under "Töm på vatten".)

2. Fyll behållaren helt med rent, friskt vatten och kör det genom systemet innan tvätten används, så att all frostskyddsvätska sköljs ut.

FELSÖKNING

Vattenpumpen fungerar inte. Kontrollera att strömkabeln har anslutits korrekt.

Kontrollera bilbatteriet ochcigarettändaruttaget.

Kontrollera säkringen förcigarettändaruttaget.

Det kommer inget vatten när vattenpumpen startas.

Kontrollera att sprutmunstycket inte är igensatt.

Kontrollera att vatteninloppet inte är igensatt.

Kontrollera att vattenslangen inte är böjd.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
