Produkttyp	Sladdlös cirkelsåg
Bladstorlek	165 mm diameter, 16 mm axelhål, 1,7 mm tjocklek
Obelastad hastighet	3650 varv/min
Vikt	2,9 kg
Spänning	18 V (Li-ion-batteri, säljs separat)
Skärdjup vid 90°	38 mm
Skärdjup vid 45°	26 mm
Geringsvinkelområde	0° till 45°
Ljudtrycksnivå (LPA)	81,47 dB(A), K=3 dB
Ljudeffektnivå (LWA)	93,47 dB(A), K=3 dB
Vibrationsnivå (ah)	1,264 m/s², K=1,5 m/s²
Bladfäste	16 mm runt eller romboidalt
Dammutsugetsport	35 mm ytterdiameter
Batterityp	Li-ion (kompatibel med Meec Tools 18V-system)
Laddningstid	Cirka 1 timme
Spindellås	Ja
Nedre skydd	Automatisk fjäderbelastad
Djupjustering	Verktygslös med låsknapp
Geringsjustering	Verktygslös med låsknapp
Parallellanslag	Ingår
Underhåll	Rengör efter varje användning; smörj rörliga delar
Säkerhetsfunktioner	Låsknapp, dubbel isolering (batteridriven), spindellås

Vanliga frågor - 000-708 Meec Tools

Vilket batteri och laddare är kompatibla med Meec Tools 000-708 cirkelsåg?

Sågen använder ett 18 V Li-ion-batteri. Batteri och laddare säljs separat men måste vara från Meec Tools 18V-system. Laddaren har en röd LED under laddning och en grön LED när den är fulladdad.

Hur byter jag sågbladet?

1. Ta bort batteriet. 2. Tryck på spindellåset och vrid bladet tills det låses. 3. Använd medföljande skiftnyckel för att skruva loss bladskruven. 4. Ta bort bladskruven, brickorna och flänsen. 5. Lossa nedre skyddets låsspak och flytta skyddet åt sidan. 6. Montera det nya bladet med pilen pekande i samma riktning som rotationsindikatorn. 7. Sätt tillbaka och dra åt bladskruven medan du håller spindellåset.

Hur justerar jag skärdjupet?

Lossa djupstoppets låsknapp. Flytta basplattan till önskat djup med hjälp av djupetskalan. Dra åt låsknappen. För korrekt inställning bör bladets tänder sträcka sig cirka 3 mm under arbetsstycket.

Hur justerar jag geringsvinkeln?

Lossa geringsvinkelns låsknapp. Luta basplattan till önskad vinkel (0° till 45°) med hjälp av geringsvinkelskalan. Dra åt låsknappen. Kontrollera vinkeln mellan blad och basplatta.

Kan jag använda sågen för stuckappning?

Ja, sågen är designad för stuckappning. Vid sådana snitt lyfter du manuellt nedre skyddet med låsspaken. Släpp skyddet så snart bladet nuddar arbetsstycket; skyddet återgår automatiskt.

Hur ansluter jag en dammsugare?

Sågen har en dammutsugetsport med 35 mm ytterdiameter. Anslut en dammsugarslang för att automatiskt samla upp sågspån vid sågning.

Vilka säkerhetsåtgärder bör jag vidta?

Läs alltid manualen, använd skyddsglasögon och hörselskydd, håll händerna borta från bladet, säkra arbetsstycket, använd båda händerna på sågen och se till att nedre skyddet fungerar korrekt.

Hur underhåller jag cirkelsågen?

Efter varje användning, rengör höljet med en mjuk borste eller torr trasa. Håll ventilationsöppningarna rena. Smörj rörliga delar regelbundet. Kontrollera att skruvarna är åtdragna. Låt endast auktoriserad servicecenter utföra reparationer.

Vad betyder kast och hur kan jag förhindra det?

Kast är en plötslig uppåtgående rörelse mot användaren när bladet fastnar. Förhindra genom att: hålla sågen stadigt, använda vassa blad, stödja arbetsstycket, rikta bladet korrekt och stå vid sidan av bladet.

Är sågen lämplig för att såga metall?

Nej, sågen är endast avsedd för sågning av trä och skivor. Användning på metall kan skada bladet och orsaka skada. Använd alltid rätt blad för materialet.

BRUKSANVISNING 000-708 Meec Tools

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Avsedd användning 14

Före användning 14

Batteri....15

Dammutsugning 16

Montering och demontering av klinga 16

Sågning 18

UNDERHÅLL 19

Rengöring....19

Förvaring 19

NORSK 20

SIKKERHETSANVISNINGER 20

Symboler 26

TEKNISKE DATA 26

BESKRIVELSE....27

BRUK....29

Tiltenkt bruksområde....29

Før bruk 29

Batteri....29

Støvavsug....30

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

VARNING! Läs alla säkerhetsföreskrifter och alla instruktioner. Om inte säkerhetsföreskrifter och instruktioner följs, kan det leda till elolycksfall, brand och/eller allvarliga personskador. Spara alla säkerhetsföreskrifter och instruktioner för framtida bruk. Med termen "elverktyg" i säkerhetsföreskrifterna avses ditt batteridrivna (sladdlösa) elverktyg.

• Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Använd inte verktyget för något annat ändamål än det avsedda. Verktyget får endast användas på avsett sätt och i enlighet med dessa anvisningar. All annan användning betraktas som felaktig användning. Tillverkaren påtar sig inget ansvar för skador som uppkommer till följd av felaktig användning. Ändra aldrig verktyget på något sätt. Tillverkaren kan inte hållas ansvarig för några person- eller utrustningsskador som uppkommer till följd av sådana ändringar. Även om verktyget används enligt anvisningarna är det omöjligt att utesluta alla riskfaktorer.

Arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
• Håll barn och kringstående personer på behörigt avständ när elverktyg används. Om du blir distraherad kan du tappa kontrollen över verktyget.

Elsäkerhet

• Verktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.
• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för att bära eller dra verktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elolycksfall.
• Om det inte går att undvika att använda elverktyg i fuktig miljö, ska du använda jordfelsbrytarskyddad nätanslutning. Jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Använd skyddsglasögon. Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter verktygets typ och användning, minskar risken för personskada.
• Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i batteriet eller lyfter/bär verktyget. Olycksrisken är stor om du bär verktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Avlägsna ställnycklar och liknande innan du startar verktyget. Nyckel eller liknande som sitter kvar på en roterande del på verktyget kan orsaka personskada.

• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över verktyget i oväntade situationer.

• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns utrustning för dammutsugning och -uppsamling ska denna anslutas och användas korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel

• Tvinga inte verktyget. Använd rätt elverktyg för det planerade arbetet. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.
• Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
• Ta ut batteriet innan justeringar görs, tillbehör byts ut eller elverktyg ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken för att verktyget startas oavsiktligt.
• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till verktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.
• Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om verktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.
• Använd verktyget, tillbehör etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda elverktyg för andra ändamål än de är avsedda för.

Användning och skötsel av batteridrivna verktyg

• Batteriet får endast laddas med den laddare som rekommenderas av tillverkaren. En laddare som är avsedd för ett batteri kan orsaka brandrisk om den används med ett annat batteri.
• Använd elverktyg endast med angivna batterier. Om andra batterier används finns risk för skador eller brand.

- När batteriet inte används ska det hållas åtskilt från gem, mynt, nycklar, spikar, skruvar och andra metallföremål som kan kortsluta polerna. Om batteripolerna kortsluts kan frätskador eller brand uppstå.

- Om batteriet hanteras ovarsamt kan vätska läcka ut från batteriet. Undvik kontakt med batterivätskan. Skölj noga med vatten om du får batterivätska på dig. Uppsök läkare om du får batterivätska i ögonen. Vätskan som läcker ut från batteriet kan orsaka irritation eller frätskada.

Service

Se till att elverktyget servas av kvalificerad reperatör som endast använder identiska reservdelar. På så sätt garanteras att elverktyget förblir säkert att använda.

Särskilda säkerhetsanvisningar

Sågning

- WARNING! Håll händerna borta från skärområde och klinga. Håll den andra handen på extrahandtaget eller på motorhöljet. Om du håller verktyget med båda händerna kan de inte komma i kontakt med klingan.

- För inte in handen under arbetsstycket. Skyddet skyddar dig inte från klingan under arbetsstycket.

- Anpassa skärdjupet till arbetsstyckets tjocklek. Lite mindre än en hel tand av klingans tandning bör synas under arbetsstycket.

- Håll aldrig arbetsstycket i händerna eller över benen. Sätt fast arbetsstycket på stabilt underlag. Det är viktigt att arbetsstycket har ordentligt stöd så att kroppskontakt minimeras, klingan inte fastnar och du inte tappar kontrollen.

- Håll elverktyget i de isolerade grepytorna vid arbeten där det kan komma i kontakt med dolda ledningar eller den egna sladden. Vid kontakt med spänningsförande ledare blir verktygets metalldelar spänningsförande – risk för elolycksfall.

- Vid klyvning ska alltid anslag eller styrskena användas för raka snitt. Det gör snittet mer exakt och minskar risken för att klingan ska fastna.

- Använd alltid klingor vars axelhål har rätt storlek och form (romboida eller runda). Klingor som inte passar ordentligt på verktyget går excentriskt, vilket ger sämre kontroll.

- Använd aldrig skadade eller felaktiga brickor eller skruvar för klingan. Brickor och skruv för klingan är specialgjorda för verktyget för att ge optimal funktion och högsta möjliga säkerhet.

Ytterligare särskilda säkerhetsanvisningar Risk för kast

• Plötsliga kast kan förekomma när sågklingan kläms fast, kärvar eller är feljusterad, och sågen kastas då okontrollerat upp från arbetsstycket och mot användaren.
• Om sågklingan kläms eller hakar fast i ett sågspår som kläms ihop låses den och motorkraften får sågen att snabbt kastas bakåt mot användaren.
• Om klingan vrids eller hamnar fel i snittet kan sågtänderna på klingans bakre egg skära in i arbetsstyckets yta, så att klingan rycks ut ur sågspåret och kastas bakåt mot användaren.
• Kast uppstår vid felaktig användning av verktyget och/eller felaktiga arbetsmetoder eller -förhållanden och kan undvikas genom nedanstående åtgärder.

– Håll verktyget stadigt med båda händerna och håll armarna i ett läge som förhindrar kast. Stå vid sidan av klingan, inte i linje med den. Kast kan få verktyget att slungas bakåt, men användaren kan kontrollera dessa krafter med lämpliga åtgärder.
– Om klingan fastnar eller en sågrörelse av någon anledning avbryts, släpper du strömbrytaren och håller sågen stilla i materialet tills klingan stannat helt. Försök aldrig ta bort sågen från arbetsstycket eller dra sågen bakåt medan klingan fortfarande är i rörelse – då kan kast inträffa. Undersök och avhjälp orsaken till att klingan fastnar.
– När du startar om verktyget i arbetsstycket centrerar du klingan i sågspåret och kontrollerar att sågtänderna inte går in i materialet. Om såg-klingan fastnar kan den slinta eller kastas bakåt från arbetsstycket när sågen startas igen.
– Palla upp större skivor för att minimera risken för kast eller att klingan ska klämmas fast. Stora skivor sviktar ofta under sin egen vikt. Stöd måste placeras under skivan på båda sidorna, nära såglinjen och nära skivans kant.
- Använd inte slöa eller skadade klingor. Dåligt slipade eller felaktigt inställda klingor ger smala sågspår, vilket skapar stor friktion, kärvande klingor och kast.
– Låsanordningar för klingans djup- och vinkelinställning måste vara åtdragna och säkrade innan du börjar såga. Om klingans inställning ändras under sågning finns risk för kast eller att klingan fastnar.

- Var särskilt försiktig vid instickssågning i väggar och liknande, där du inte ser. Den utstickande klingan kan träffa föremål som kan orsaka kast.

• Kontrollera att det nedre skyddet är stängt före varje användning. Använd inte sågen om skyddet inte rör sig fritt och omedelbart omsluter klingan. Skyddet får aldrig låsas eller spärras i öppet läge. Om du råkar tappa sågen kan skyddet bli krökt. För upp det nedre skyddet med hjälp av handtaget och kontrollera att det rör sig fritt i alla sågdjup och vinklar och inte vidrör klingan eller någon annan del.
• Kontrollera att det nedre skyddets fjäder fungerar. Om skyddet och fjädern inte fungerar korrekt måste de repareras innan de används. Det nedre skyddet kan gå trögt på grund av skadade delar, klibbiga avlagringar eller ansamlad smuts.
• Det nedre skyddet får endast föras tillbaka manuellt vid särskilda sågtillämpningar, till exempel instickssågning och kombinationssågning. För upp det nedre skyddet genom att föra tillbaka handtaget. Det nedre skyddet ska frigöras så snart sågklingan kommer i kontakt med arbetsstycket. Vid all annan sågning ska det nedre skyddet fungera automatiskt.
• Kontrollera alltid att det nedre skyddet täcker klingan innan du lägger ifrån dig sågen på bänk eller golv. Oskyddad klinga som roterar fritt kan göra att sågen rör sig bakåt och kapar allt som kommer i dess väg. Tänk på att det tar en stund för klingan att stanna när du har släppt strömbrytaren.

Kvarstående risker

- Även om verktyget används enligt anvisningarna är det omöjligt att utesluta alla riskfaktorer. Nedanstående risker kan förekomma till följd av verktygets konstruktion och utformning.

– Lungskada (om inte effektiv ansiktsmask används).
– Hörselskada (om inte effektiva hörselskydd används).
– Vibrationsskada (om verktyget används under långa perioder eller inte hanteras och underhålls korrekt).

- WARNING! Verktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter påverka aktiva eller passiva medicinska implantat. Om du har ett medicinskt implantat bör du rådfråga din läkare och/eller tillverkaren av det medicinska implantatet innan du använder verktyget, för att minska risken för allvarlig personskada eller dödsfall.

Vibration

WARNING!

• Deklarerade sammanlagda vibrationsvärden har fastställts enligt standardmetod och kan användas för jämförelse mellan verktyg.
• Värdena kan också utgöra underlag för preliminär exponeringsbedömning.
• Vibration vid faktisk användning kan avvika från det deklarerade värdet, beroende på hur verktyget används.
• Försök i möjligaste mån begränsa vibrationsexponeringen, till exempel genom att använda handskar och genom att lägga in lämpliga återhämtningspauser i arbetet.

Batteri

• WARNING! Litiumjonbatterier kan orsaka brand eller explosion om de används, laddas eller lagras felaktigt.
• Förvara batterier oåtkomligt för barn.

SYMBOLER

Läs bruksanvisningen noggrant innan användning! Spara den för framtida behov.

TEKNISKA DATA

Klingkapacitet 165x16x1,7 mm, 24 T

Varvtal 3650 /min

Vikt 2,9 kg

Spänning 18 V

Sågdjup 90° 38 mm

Sågdjup 45° 26 mm

Ljudtrycksnivå Obelastad: LPA = 81,47 dB (A), KPA = 3 dB

Ljudeffektnivå Obelastad: LWA = 93,47 dB (A), KWA = 3 dB

Vibration ah = 1,264 m/s ^2 , K = 1,5 m/s ^2

Använd alltid hörselskydd!

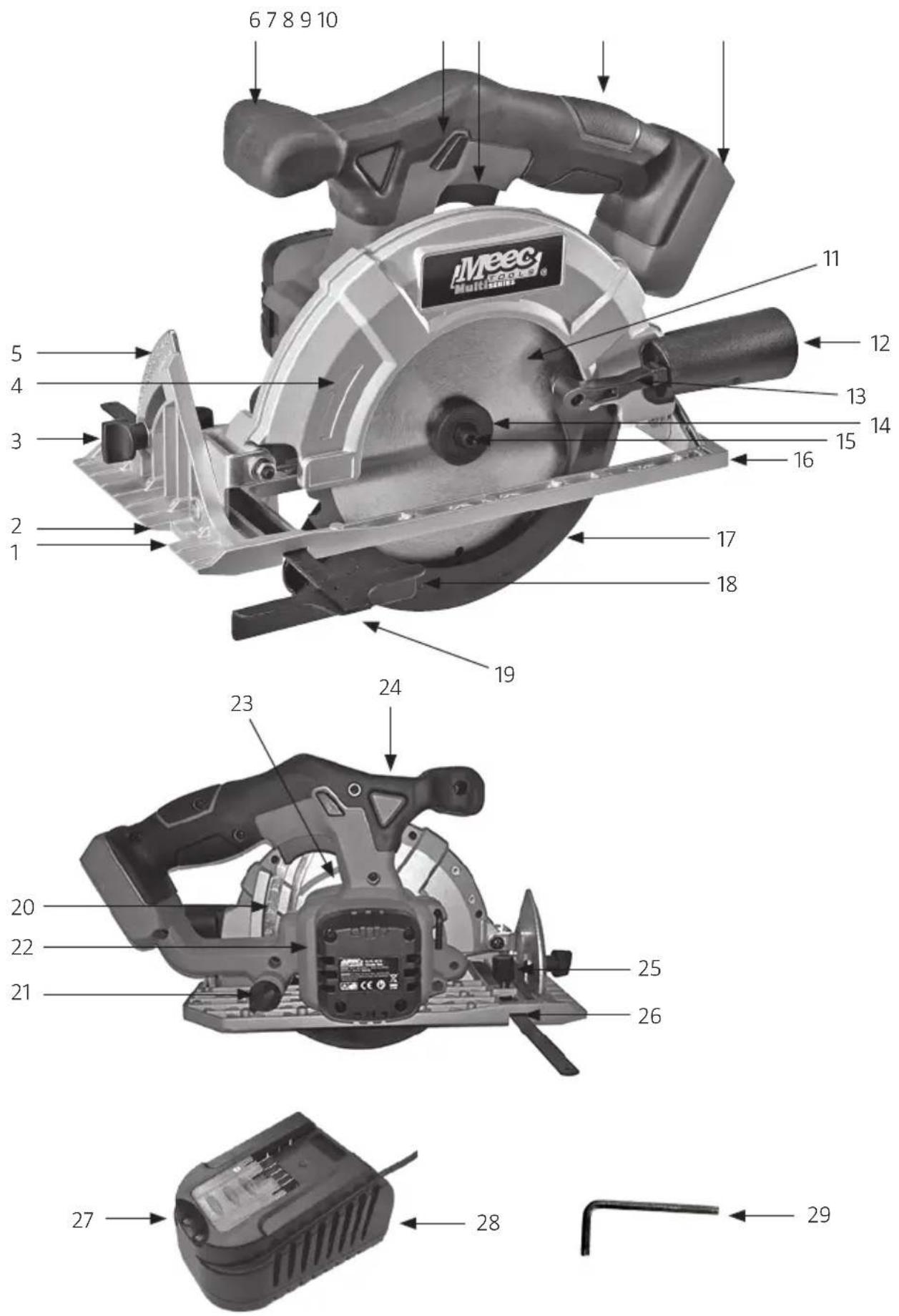

BESKRIVNING

1. Linje 0°
2. Klingskruv
3. Linje 45°
4. Bottenplatta
5. Låsvred för fasvinkel
6. Nedre skydd
7. Riktningsindikator
8. Riktningsindikator
9. Fasvinkelskala
10. Parallellanslag
11. Främre handtag
12. Djupskala
13. Låsknapp
14. Låsvred för djupinställning
15. Strömbrytare
16. Ventilationsöppningar
17. Huvudhandtag
18. Spindellås
19. Batterifäste
20. Låsknapp
21. Klinga
22. Låsvred till anslag
23. Anslutning för dammutsug
24. Spår för parallellanslag
25. Låsspak nedre skydd
26. Laddningsindikator
27. Klingfläns
28. Batteriladdare
29. Klingnyckel

Batteri och laddare säljs separat.

HANDHAVANDE

AVSEDD ANVÄNDNING

Cirkelsågen är batteridriven och avsett för kap- och klyvsågning samt fassågning av hårt och mjukt trä samt skivmaterial. Den kan också användas för instickssågning.

FÖRE ANVÄNDNING

• Packa försiktigt upp cirkelsågen och inspektera den. Bekanta dig med cirkelsågens reglage och användning.
• Kontrollera att alla delar finns med och är i gott skick. Använd inte cirkelsågen om delar saknas eller är skadade.

BATTERI

OBS!

- Se till att strömbrytaren inte hålls intryckt vid isättning eller byte av batteri.

- Anslut batteriet med måttlig kraft – använd inte våld. Felaktigt anslutet batteri kan orsaka skador på batteripolerna eller cirkelsågens batterifäste.

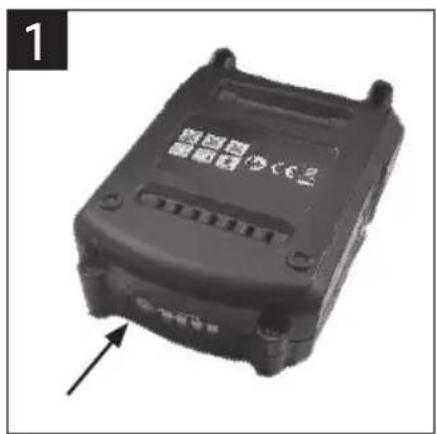

- För att kontrollera laddningsnivån på batteriet, tryck på knappen "Press" (bild 1) och mellan 1-4 röda lampor lyser, där 1 motsvarar lägst batterinivå.

• Batteriet måste laddas innan cirkelsågen kan användas.
• Efter första laddningen, använd cirkelsågen tills batteriet är helt urladdat. Upprepa denna laddnings- och urladdningscykel 4 till 5 gånger.

• Om lysdioderna på laddaren inte tänds vid laddning:

• kontrollera att laddarens nätadapter är ordentligt isatt i nätuttaget och att laddaren är påslagen

• kontrollera att batteriet är ordentligt isatt i laddaren

• Placera batteriladdaren på ett plant och stabilt underlag. Anslut laddarens stickpropp i ett 230 V nätuttag.

• Anslut batteriet till batteriladdaren så att det klickar på plats (bild 2). Om korrekt kontakt uppnås, tänds den röda lysdioden på laddaren.
• När batteriet är fulladdat, efter ca en timme, släcks den röda lysdioden och endast den gröna lysdioden förblir tänd.
• Dra ut laddarens stickpropp ur nätuttaget och ta ut batteriet ur laddaren.

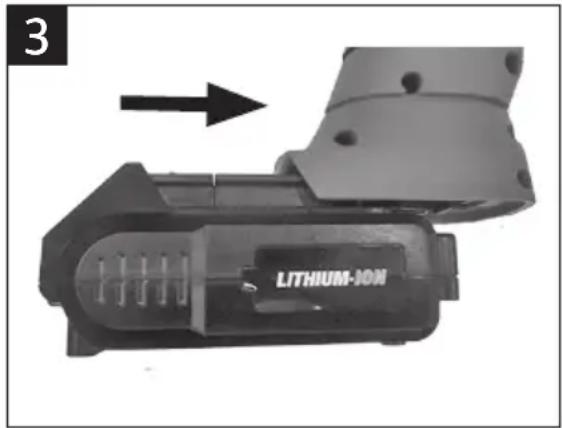

Anslut batteri

1. Anslut batteriet till multicirkelsågens batterifäste så att det klickar fast (bild 3).

Lossa batteri

1. Tryck in batterispärraren och lossa batteriet från cirkelsågen.

DAMMUTSUGNING

OBS!

• Håll dammporten och motorns ventilationsöppningar rena och fria från spån och damm, annars finns risk för överhettning.

• Rengör regelbundet dammporten och ventilationsöppningarna med dammsugare, om inte utrustning för dammutsugning och -uppsamling kan användas.

• Anslut dammsugare eller spånsug till cirkelsågens anslutning för dammutsug (35 mm utvändig diameter) för att automatiskt suga upp sågdamm och spån under sågning.

MONTERING OCH DEMONTERING AV KLINGA

WARNING!

• Ta bort batteriet från cirkelsågen.
- Använd alltid handskar vid hantering av klingor.
- Använd bara oskadade, skarpa klingor i felfritt skick. Spruckna, skeva eller slöa klingor ska omedelbart bytas ut.

OBS!

• Kontrollera före första användning att klingan är korrekt monterad och att klingskruven är korrekt åtdragen.

• Kontrollera alltid att monterad klinga är lämplig för det aktuella materialet.

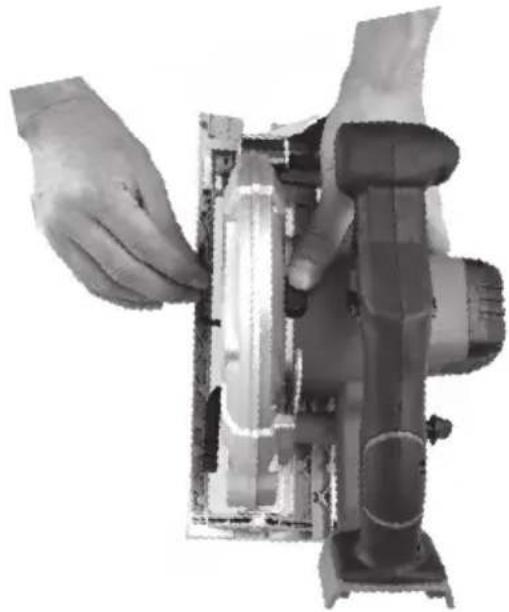

• Tryck in spindellåset och vrid försiktigt klingan tills spindellåset går i ingrepp.

• Skruva loss klingskruven moturs med den medföljande skruvnyckeln.

• Avlägsna klingskruven, eventuell bricka samt klingflänsen.

• Lossa det nedre skyddets lässpak och för undan den nedre skyddet.

• Byt till lämplig klinga. Montera klingan med riktningsmarkeringen på klingan åt samma håll som riktningsindikatorn.
• Sätt tillbaka klingflänsen, eventuell bricka samt klingskruven.
• Tryck in spindellåset och dra åt klingskruven med skruvnyckeln.

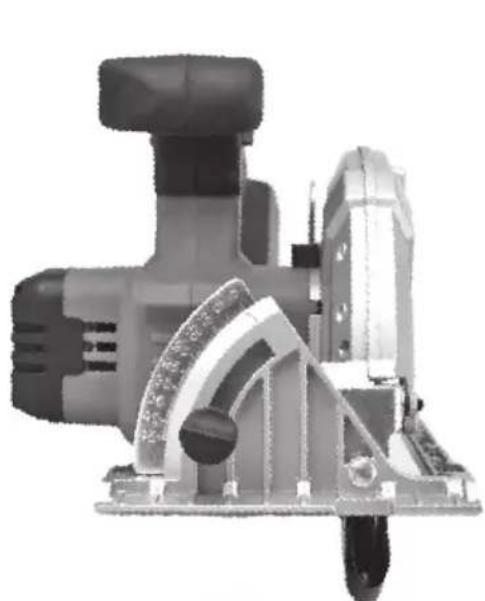

Inställning av fasvinkel

1. Lossa låsvredet för fasvinkel.
2. Vinkla bottenplattan till önskad vinkel (0° till 45°) enligt fasvinkelskalan och dra åt låsvredet.
3. Kontrollmät vinkeln mellan klingan och bottenplattan.

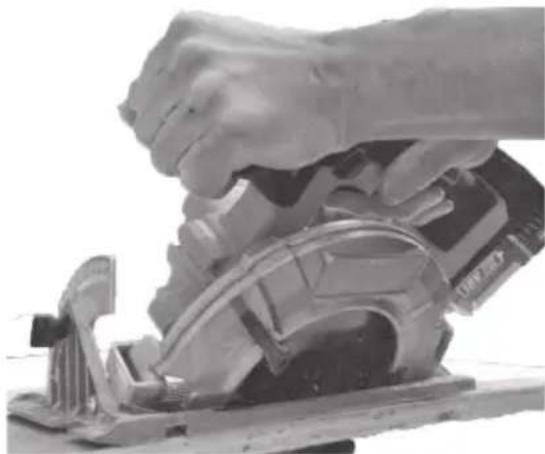

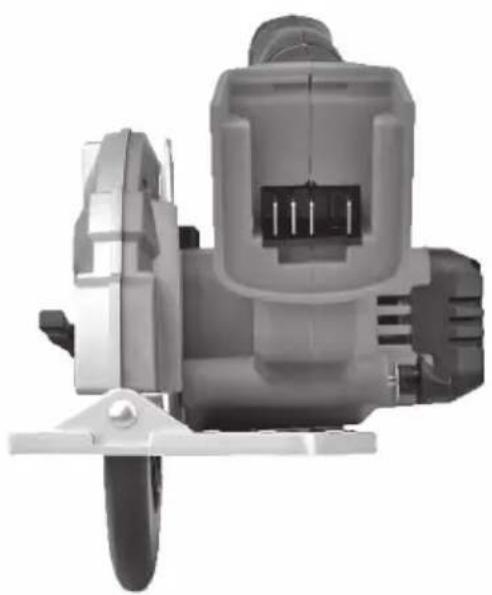

Inställning av sågdjup

Anpassa sågdjupet till arbetsstyckets tjocklek. Vid korrekt inställning ska klingans tänder sticka ut cirka 3 mm under arbetsstyckets undersida.

1. Lossa läsvredet för djupinställning.
2. Justera bottenplattan till önskat djup enligt djupskalan, eller mät med linjal, och dra åt låsvredet.

- Ha alltid båda händerna på cirkelsågens handtag under användning.

• Spänn fast arbetsstycket med tving, klämmor eller skruvstycke.

• Träna på lite spillmaterial för att få en känsla av hur cirkelsågen fungerar innan det faktiska arbetsstycket bearbetas.

• Håll cirkelsågen stadigt och låt bottenplattans framkant vila mot arbetsstyckets kant.

• Kontrollera att klingan inte rör vid arbetsstycket eller något annat.

• Trycka in läsknappen. OBS! Cirkelsågen har två läsknappar, en på höger och en på vänster sida, för att passa både höger- och vänsterhänta.

• Tryck mjukt in strömbrytaren för att starta cirkelsågen. Låt klingan nå maximivarvtal.

• För försiktigt cirkelsågen framåt genom arbetsstycket.

• Håll bottenplattan tryckt mot arbetsstycket och arbeta i en jämn rörelse. OBS! Längst fram på bottenplattan finns ett spår.

– Vid normal sågning (fasvinkel 0°), passa in linjen för 0° mot såglinjen.

– Vid sågning med fasvinkel 45°, passa in linjen för 45° mot såglinjen.

1. Släpp strömbrytaren när snittet är slutfört. Vänta alltid tills alla rörliga delar har stannat helt innan cirkelsågen läggs undan.

UNDERHÅLL

VARNING! Ta alltid ut batteriet före underhåll och/eller rengöring.

• Kontrollera regelbundet att skruvförband och fästskruvar är åtdragna.
• Reparationer får endast utföras av behörig servicerepresentant.
• Spreja regelbundet lämpligt smörjmedel på alla rörliga delar.

RENGÖRING

VARNING! Använd alltid skyddsglasögon och handskar vid rengöring.

• Rengör cirkelsågen efter varje användning. Damm och föroreningar gör att cirkelsågen slits fortare och får kortare livslängd.
• Rengör höljet med en mjuk borste eller torr trasa.
• Använd inte starka rengöringsmedel eller lösningsmedel, de kan skada cirkelsågens plastdelar. Hårt sittande smuts kan avlägsnas med en trasa fuktad med milt rengöringsmedel.
• Utsätt inte cirkelsågen för vatten eller annan vätska.
• Använd inte cirkelsågen om det inte är helt torrt.
• Håll ventilationsöppningarna rena. Blås rent ventilationsöppningar med tryckluft, om möjligt.

FÖRVARING

- Förvara cirkelsågen i torrt och säkert utrymme, oåtkomligt för barn.

SIKKERHETSANVISNINGER
