Produkttype	Batteridrevet sirkelsag
Bladstørrelse	165 mm diameter, 16 mm hull, 1,7 mm tykkelse
Ubelastet hastighet	3650 omdr./min
Vekt	2,9 kg
Spenning	18 V (Li-ion-batteri, selges separat)
Skjæredybde ved 90°	38 mm
Skjæredybde ved 45°	26 mm
Gjæringsvinkelområde	0° til 45°
Lydtrykknivå (LPA)	81,47 dB(A), K=3 dB
Lydeffektnivå (LWA)	93,47 dB(A), K=3 dB
Vibrasjonsnivå (ah)	1,264 m/s², K=1,5 m/s²
Bladnav	16 mm rund eller rombisk
Støvavsugport	35 mm ytre diameter
Batteritype	Li-ion (kompatibel med Meec Tools 18V-system)
Ladetid	Ca. 1 time
Spindellås	Ja
Nedre vern	Automatisk fjærbelastet
Dybdejustering	Verktøyløs med låseknot
Gjæringsjustering	Verktøyløs med låseknot
Parallellanslag	Inkludert
Vedlikehold	Rengjør etter hver bruk; smør bevegelige deler
Sikkerhetsfunksjoner	Låseknapp, dobbel isolasjon (batteridrevet), spindellås

Ofte stilte spørsmål - 000-708 Meec Tools

Hvilket batteri og lader er kompatible med Meec Tools 000-708 sirkelsag?

Sagen bruker et 18 V Li-ion-batteri. Batteri og lader selges separat, men må være fra Meec Tools 18V-systemet. Laderen har en rød LED under lading og en grønn LED når den er fulladet.

Hvordan skifter jeg sagbladet?

1. Fjern batteriet. 2. Trykk inn spindellåsen og drei bladet til det låser seg. 3. Bruk den medfølgende nøkkelen til å skru ut bladskruen. 4. Fjern bladskruen, skivene og flensen. 5. Løsne låsespaken på nedre vern og skyv vernet til side. 6. Monter det nye bladet med pilen pekende i samme retning som rotasjonsindikatoren. 7. Sett sammen og stram bladskruen mens du holder spindellåsen.

Hvordan justerer jeg skjæredybden?

Løsne låseknotten for dybdestopp. Flytt bunnplaten til ønsket dybde ved hjelp av dybdeskalaen. Stram låseknotten. For riktig innstilling bør bladtennene stikke omtrent 3 mm under arbeidsstykket.

Hvordan justerer jeg gjæringsvinkelen?

Løsne låseknotten for gjæringsvinkel. Vipp bunnplaten til ønsket vinkel (0° til 45°) ved hjelp av gjæringsvinkelskalaen. Stram låseknotten. Kontroller vinkelen mellom bladet og bunnplaten.

Kan jeg bruke sagen til dybdekutt?

Ja, sagen er designet for dybdekutt. For slike kutt løfter du manuelt nedre vern ved hjelp av låsespaken. Slipp vernet så snart bladet berører arbeidsstykket; vernet vil automatisk returnere.

Hvordan kobler jeg til en støvsuger?

Sagen har en støvavsugsport med 35 mm ytre diameter. Koble til en støvsuger eller støvavsugsslange for automatisk å samle opp sagflis mens du kutter.

Hvilke sikkerhetstiltak bør jeg ta?

Les alltid bruksanvisningen, bruk vernebriller og hørselsvern, hold hendene unna bladet, fest arbeidsstykket, bruk begge hendene på sagen, og forsikre deg om at nedre vern fungerer som det skal.

Hvordan vedlikeholder jeg sirkelsagen?

Etter hver bruk, rengjør huset med en myk børste eller tørr klut. Hold ventilasjonsåpningene rene. Smør bevegelige deler regelmessig. Kontroller at skruer er stramme. La kun autoriserte servicesentre utføre reparasjoner.

Hva betyr kast (kickback) og hvordan kan jeg forhindre det?

Kast er en plutselig oppadgående bevegelse mot brukeren når bladet setter seg fast. Forhindre det ved: å holde sagen fast, bruke skarpe blad, støtte arbeidsstykket, justere bladet riktig, og stå på siden av bladet.

Er sagen egnet til å kutte metall?

Nei, sagen er kun beregnet for kutting av tre og plater. Bruk på metall kan skade bladet og forårsake skade. Bruk alltid riktig blad for materialet.

BRUKSANVISNING 000-708 Meec Tools

NO - Bruksanvisning (Oversettelse av original bruksanvisning)

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

Distributör/ Distributør/ Dystrybutor/ Distributor

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

Värna om miljön!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Dbaj o środowisko!

Montering og demontering av sagblad....31

Saging 33

VEDLIKEHOLD 34

Rengjøring 34

Oppbevaring....34

POLSKI 35

ZASADY BEZPIECZEŃSTWA ....35

Symbole 42

DANE TECHNICZNE 42

OPIS 43

OBSŁUGA 44

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

ADVARSEL! Les alle sikkerhetsforskrifter og instruksjoner. Hvis ikke sikkerhetsforskrifter og instruksjoner følges, kan det føre til el-ulykker, brann og/eller alvorlige personskader. Ta vare på alle sikkerhetsforskriftene og instruksjonene for fremtidig bruk. Begrepet «verktøy» sikkerhetsforskriftene gjelder for ditt batteridrevne (uten ledning) el-verktøy.

• Apparatet er ikke beregnet på bruk av personer (barn eller voksne) med funksjonshemminger, eller av personer uten tilstrekkelig erfaring med eller kunnskap i å bruke det, med mindre de har fått anvisninger om bruk av apparatet av noen som er ansvarlig for deres sikkerhet. Barn skal holdes under oppsyn, slik at de ikke leker med apparatet.
• Ikke bruk verktøyet til noe annet enn det det er beregnet på. Verktøyet skal bare brukes til det det er beregnet for og i henhold til disse anvisningene. All annen bruk anses som feil bruk. Produsenten påtar seg ikke ansvar for skader som oppstår som følge av feil bruk. Ikke foreta endringer av noe slag på verktøyet. Produsenten kan ikke holdes ansvarlig for skader på personer eller utstyr som inntreffer som følge av slike endringer. Selv om verktøyet brukes i henhold til anvisningene, er det umulig å utelukke alle risikofaktorer.

Arbeidsområde

• Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke steder gir økt fare for skader.
• Ikke bruk el-verktøy i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. El-verktøy skaper gnister som kan antenne støv og damp.
• Hold barn og tilskuere på sikker avstand når el-verktøy er i bruk. Hvis du blir distrahert, kan du miste kontrollen over verktøyet.

El-sikkerhet

- Verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer på støpselet. Bruk aldri adaptere sammen med jordet el-verktøy. Ikke-modifiserte støpsler og egnede stikkontakter reduserer risikoen for el-ulykker.

• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for el-ulykker øker hvis kroppen din jordes.
• Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i el-verktøy, øker faren for el-ulykker.
• Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra verktøyet, og ikke trekk i ledningen når du skal trekke ut støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og bevegelige deler. Skadde eller ødelagte ledninger øker faren for el-ulykker.
• Hvis verktøyet brukes utendørs, skal du bare bruke skjøteledninger som er godkjent for utendørs bruk. Ledninger beregnet for utendørs bruk reduserer faren for el-ulykker.
• Hvis el-verktøyet må brukes i et fuktig miljø, skal du bruke jordfeilbeskyttet strømtilkobling. Jordfeilbryter reduserer faren for el-ulykker.

Personlig sikkerhet

• Vær oppmerksom. Vær alltid forsiktig, og bruk sunn fornuft når du arbeider med el-verktøy. Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Ett øyeblikks manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk vernebriller. Sikkerhetsutstyr som støvfiltermaske, sklisikre vernesko, hjelm og hørselvern, avhengig av verktøyets type og bruksområde, reduserer faren for personskade.
• Unngå utilsiktet start. Kontroller at strømbryteren er slått av før du setter inn batteriet eller løfter/bærer verktøyet. Ulykkesfaren er stor hvis du bærer verktøyet med fingeren på strømbryteren eller kobler verktøyet til strøm när strømbryteren er slått på.
• Fjern skrunøkler og lignende før du starter verktøyet. Nøkler eller lignende som sitter igjen på en roterende del på verktøyet, kan forårsake personskade.
• Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll over verktøyet hvis en uventet situasjon skulle oppstå.
• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.
• Hvis det finnes utstyr for støvavsug og støvoppsamling, skal dette kobles til og benyttes på riktig måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.

Bruk og vedlikehold

• Verktøyet må ikke overbelastes. Bruk riktig el-verktøy til det planlagte arbeidet. Verktøyet fungerer bedre og sikrere med den belastningen det er beregnet for.
• Ikke bruk verktøyet dersom det ikke kan slås av og på med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.
• Ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk elverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for at verktøyet startes utilsiktet.
• El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer som ikke kjenner verktøyet, eller som ikke har lest disse anvisningene, bruke det. El-verktøy er farlige hvis de brukes av uerfarne personer.
• Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke funksjonen. Hvis verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.
• Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å kontrollere.
• Bruk verktøy, tilbehør osv. i henhold til anvisningene, og ta hensyn til gjeldende arbeidsforhold og det arbeidet som skal utføres. Det kan være farlig å bruke el-verktøy til andre formål enn det er beregnet for.

Bruk og vedlikehold av batteridrevet verktøy

• Batteriet skal bare lades med den laderen som anbefales av produsenten. En lader som passer til én type batterier, kan medføre brannfare hvis den brukes til en annen type batterier.
• El-verktøy må bare brukes med angitt type batterier. Hvis det brukes andre batterier, er det fare for skader eller brann.
• Når batteriet ikke er i bruk, skal det oppbevares atskilt fra binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan kortslutte polene. Hvis batteripolene kortsluttes, kan det oppstå etseskader eller brann.
• Hvis batteriet behandles uforsiktig, kan det lekke væske ut av det. Unngå kontakt med batterivæsken. Skyll grundig med vann hvis du får batterivæske på deg. Oppsøk lege hvis du får batterivæske i øynene. Væsken som lekker ut fra batteriet, kan forårsake irritasjon eller etseskader.

Service

Sørg for at all service på el-verktøyet utføres av kvalifisert reparatør som bare benytter identiske reservedeler. Det garanterer at el-verktøyet alltid er trygt å bruke.

Spesielle sikkerhetsanvisninger

Saging

- Ikke før hendene inn under arbeidsstykket. Beskyttelsen kan ikke beskytte deg mot sagbladet under arbeidsstykket.

- Tilpass skjæredybden til arbeidsstykkets tykkelse. Litt mindre enn en hel tann på sagbladet bør synes under arbeidsstykket.

- Hold aldri arbeidsemnet i hendene eller over bena. Fest arbeidsemnet på et stabilt underlag. Det er viktig at arbeidsemnet har ordentlig støtte, slik at kroppskontakten reduseres til et minimum og sagbladet ikke setter seg fast og du ikke mister kontrollen.

- Hold el-verktøyet i de isolerte gripeflatene under arbeid hvor det kan komme i kontakt med skjulte ledninger eller sin egen ledning. Ved kontakt med en strømførende leder blir verktøyets metalldeler strømførende – fare for el-ulykker.

- Ved kløyving skal det alltid brukes anlegg eller styreskinne for å få rette snitt. Det gjør snittet mer nøyaktig og reduserer faren for at sagbladet skal sette seg fast.

- Bruk alltid sagblad med akselhull med riktig størrelse og form (romboide eller runde). Sagblad som ikke passer ordentlig på verktøyet, går eksentrisk, noe som gir dårligere kontroll.

- Ikke bruk skiver eller skruer som er skadet eller feil for sagbladet. Skiver og skruer for sagbladet er spesiallaget for verktøyet for å gi optimal funksjon og høyest mulig sikkerhet.

Andre spesielle sikkerhetsanvisninger

Fare for kast

- Plutselige kast kan forekomme når sagbladet klemmes fast, låser seg eller er feiljustert. Sagen kastes da ukontrollert opp fra arbeidsemnet og mot brukeren.

- Hvis sagbladet klemmes fast eller hekter seg fast i et sagespor som klemmes sammen, låser det seg, og motorkraften gjør at sagen kastes raskt bakover mot brukeren.

• Hvis sagbladet vris eller havner feil i snittet, kan sagtennene på sagbladets bakre egg skjære inn i arbeidsemnets overflate, slik at sagbladet rykkes ut av sagesporet og kastes bakover mot brukeren.
• Kast oppstår ved feil bruk av verktøyet og/eller feil arbeidsmetoder eller -forhold og kan unngås gjennom tiltakene nedenfor.

– Hold verktøyet stødig med begge hendene og hold armene i en stilling som forhindrer kast. Stå ved siden av sagbladet, ikke på linje med det. Kast kan få verktøyet til å slynges bakover, men brukeren kan kontrollere disse kreftene med nødvendige tiltak.
– Hvis sagbladet setter seg fast eller en sagebevegelse av en eller annen grunn avbrytes, slipper du strømbryteren og holder sagen stille i materialet til sagbladet har stanset helt. Prøv aldri å ta sagen bort fra arbeidsemnet eller dra sagen bakover mens sagbladet fortsatt beveger seg – da kan kast oppstå. Undersøk og utbedre årsaken til at sagbladet setter seg fast.
– Når du starter verktøyet på nytt i arbeidsemnet, sentrerer du sagbladet i sagesporet og kontrollerer at sagtennene ikke går inn i materialet. Hvis sagbladet setter seg fast, kan det glippe eller kastes bakover fra arbeidsstykket når sagen startes igjen.
- Støtt opp større plater for å redusere faren for kast eller at sagbladet skal klemmes fast. Store plater svikter ofte under sin egen vekt. Platen må støttes opp på begge sider, nær sagelinjen og nær kanten på platen.
– Ikke bruk blad som er sløve eller skadde. Dårlig slipte eller feil innstilte sagblad gir smale sagspor, noe som skaper stor friksjon, blad som setter seg fast, og kast.
- Låseanordninger for sagbladets dybde- og vinkelinnstilling må være skrudd til og sikret før du begynner å sage. Hvis sagbladets innstilling endres under sagingen, er det fare for kast eller at sagbladet setter seg fast.
– Vær ekstra forsiktig ved stikksaging i vegger og lignende der du ikke ser. Sagbladet som stikker ut, kan treffe gjenstander som kan forårsake kast.

- Kontroller at den nedre beskyttelsen er stengt før hver gangs bruk. Ikke bruk sagen hvis beskyttelsen ikke beveger seg fritt og umiddelbart omslutter sagbladet. Beskyttelsen må aldri låses eller sperres i åpen stilling. Hvis du mister sagen, kan beskyttelsen bli bøyd. Før den nedre beskyttelsen opp ved hjelp av håndtaket, og kontroller at den beveger seg fritt i alle sagedybder og vinkler og ikke rører ved sagbladet eller noen annen del.

• Kontroller at fjæren for den nedre beskyttelsen fungerer. Hvis beskyttelsen og fjæren ikke fungerer riktig, må de repareres før de brukes. Den nedre beskyttelsen kan gå tregt på grunn av skadde deler, klebrige avleiringer eller oppsamlet smuss.
• Den nedre beskyttelsen må bare føres tilbake manuelt ved spesielle anvendelser av sagen, for eksempel stikksaging og kombinasjonssaging. Før den nedre beskyttelsen opp ved å føre håndtaket tilbake. Den nedre beskyttelsen skal frigjøres så snart sagbladet kommer i kontakt med arbeidsstykket. Ved all annen saging skal den nedre beskyttelsen fungere automatisk.
• Kontroller alltid at den nedre beskyttelsen dekker sagbladet før du legger fra deg sagen på benken eller gulvet. Et ubeskyttet sagblad som roterer fritt, kan gjøre at sagen beveger seg bakover og kapper alt som kommer i veien. Tenk på at det tar en stund for sagbladet å stoppe når du har sluppet strømbryteren.

Andre farer

- Selv om verktøyet brukes i henhold til anvisningene, er det umulig å utelukke alle risikofaktorer. Nedenstående risikoer kan forekomme som følge av verktøyets konstruksjon og utforming.

– Lungeskader (hvis det ikke brukes en effektiv ansiktsmaske).
– Hørselskader (hvis det ikke brukes effektivt hørselvern).
– Vibrasjonsskader (hvis verktøyet brukes i lange perioder av gangen, eller ikke brukes og vedlikeholdes korrekt).

- ADVARSEL! Verktøyet skaper et elektromagnetisk felt under drift. Dette feltet kan under visse omstendigheter påvirke aktive eller passive medisinske implantater. Hvis du har et medisinsk implantat, bør du, for å redusere faren for alvorlig personskade eller dødsfall, rådføre deg med din lege og/eller produsent av det medisinske implantatet før du tar i bruk verktøyet.

Vibrasjon

ADVARSEL!

• Deklarerte sammenlagte vibrasjonsverdier er fastsatt i henhold til standardmetode og kan brukes ved sammenligning av verktøy.
• Verdiene kan også utgjøre grunnlag for preliminær eksponeringsvurdering.
• Vibrasjon ved faktisk bruk kan avvike fra deklarert verdi, avhengig av hvordan verktøyet brukes.
• Forsøk så langt som mulig å begrense vibrasjonseksponeringen, for eksempel ved å bruke hansker og ved å legge inn egnede restitusjonspauser i arbeidet.

Batteri

• ADVARSEL! Litiumionbatterier kan forårsake brann eller eksplosjonsfare om de brukes, lades eller oppbevares på feil måte.
• Oppbevar batterier utilgjengelig for barn.

SYMBOLER

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

TEKNISKE DATA

Bladkapasitet 165 x 16 x 1,7 mm, 24 T

Turtall 3650 o/min

Vekt 2,9 kg

Spenning 18 V

Sagedybde 90 mm 38 mm

Sagedybde 45 mm 26 mm

Lydtrykknivå Ubelastet: LPA = 81,47 dB (A), KPA = 3 dB

Lydeffektnivå Ubelastet: LWA = 93,47 dB (A), KWA = 3 dB

Vibrasjon ah = 1,264 m/s ^2 , K = 1,5 m/s ^2

Bruk alltid hørselvern!

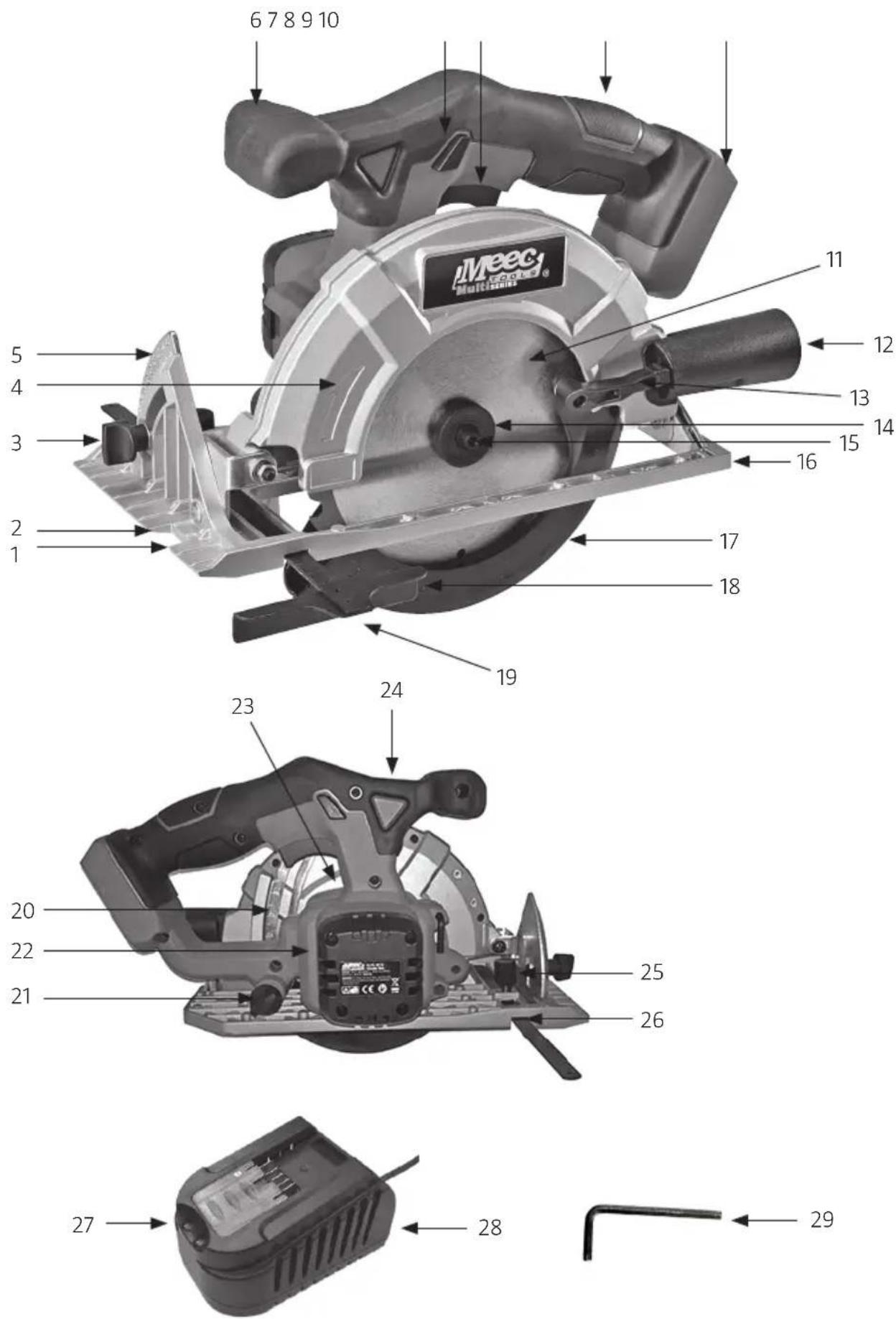

BESKRIVELSE

1. Linje 0°
2. Linje 45°
3. Låsebryter for fasevinkel
4. Retningsindikator
5. Fasevinkelskala
6. Fremre håndtak
7. Låseknapp
8. Strømbryter
9. Hovedhåndtak
10. Batterifeste
11. Sagblad
12. Tilkobling for støvavsug
13. Låsespake for nedre beskyttelse
14. Bladflens
15. Sagbladskrue
16. Bunnplate
17. Nedre beskyttelse
18. Retningsindikator
19. Parallellanlegg
20. Dybdeskala
21. Låsebryter for dybdeinnstilling
22. Ventilasjonsåpninger
23. Spindellås
24. Låseknapp
25. Låsebryter til anlegg
26. Spor parallellanlegg
27. Ladeindikator
28. Batterilader
29. Sagbladnøkkel

Batteri og lader selges separat.

BRUK

TILTENKT BRUKSOMRÅDE

Sirkelsagen er batteridrevet og beregnet for kappe- og kløyving samt fasesaging av hardt og mykt tre og plater. Den kan også brukes til stikksaging.

F∅R BRUK

• Pakk sirkelsagen forsiktig opp og inspiser den. Gjør deg kjent med apparatets betjening og bruk.
• Kontroller at alle delene er med og i god stand. Ikke bruk sirkelsagen hvis noen deler mangler eller er skadet.

BATTERI

OBS!

• Sørg for at strømbryteren ikke holdes inntrykt ved innsetting eller bytte av batteri.
• Koble til batteriet med moderat kraft – ikke bruk makt. Feil tilkoblet batteri kan forårsake skader på batteripolene eller sirkelsagens batterifeste.

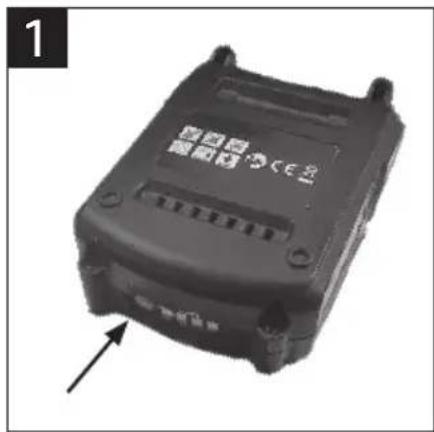

• Kontroller batteriets ladenivå ved å trykke på knappen "Press" (bilde 1). Mellom 1–4 røde lamper lyser, der 1 tilsvarer laveste batterinivå.

• Batteriet må lades før sirkelsagen kan brukes.
• Etter den første ladingen skal sirkelsagen brukes til batteriet er helt utladet. Gjenta denne lade- og utladingssyklusen 4 til 5 ganger.
• Hvis ikke lysdiodene på laderen tennes ved lading:
• kontroller at laderens strømadapter er satt skikkelig på plass i stikkontakten, og at laderen er slått på

• kontroller at batteriet er satt skikkelig på plass i laderen

• Plasser batteriladeren på et plant og stabilt underlag. Koble laderens støpsel til et 230 V strømuttak.

• Koble batteriet til batteriladeren, slik at det klikker på plass (bilde 2). Hvis korrekt kontakt oppnås, tennes den røde lysdioden på laderen.
• Når batteriet er fulladet, etter ca. en time, slokkes den røde lysdioden og bare den grønne lysdioden fortsetter å lyse.
• Trekk ut laderens støpsel fra stikkontakten og ta batteriet ut av laderen.

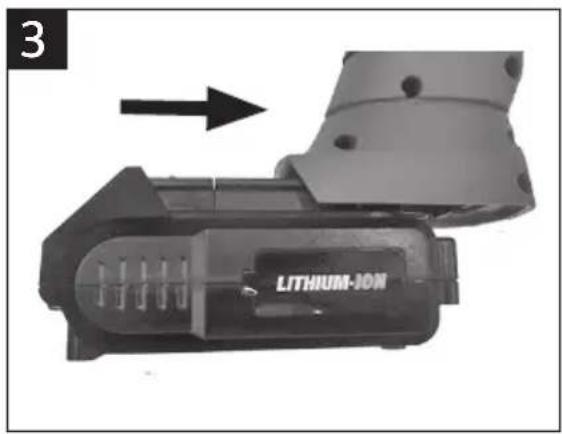

Koble til batteri

1. Koble batteriet til multisirkelsagens batterifeste slik at det klikker på plass (bilde 3).

Løsne batteriet

1. Trykk inn batterisperren og løsne batteriet fra sirkelsagen.

ST∅VAVSUG

OBS!

• Hold støvporten og motorens ventilasjonsåpninger rene og frie for spon og støv, ellers er det fare for overoppheting.

• Rengjør støvporten og ventilasjonsporten regelmessig med støvsuger dersom du ikke kan bruke utstyr for støvavsug og -oppsamling.

• Koble støvsuger eller sponsuger til sirkelsagens tilkobling for støv (35 mm utvendig diameter) for å automatisk suge opp sagstøv og spon mens du sager.

MONTERING OG DEMONTERING AV SAGBLAD

ADVARSEL!

• Fjern batteriet fra sirkelsagen.

- Bruk alltid hansker ved håndtering av sagblad.

- Bruk bare uskadde, skarpe sagblader i feilfri stand. Sprukne, skjeve og uskarpe sagblader skal byttes ut umiddelbart.

OBS!

- Kontroller før første gangs bruk at sagbladet er riktig montert og at sagbladskruen er riktig strammet.

- Kontroller alltid at det monterte sagbladet passer til materialet som skal sages.

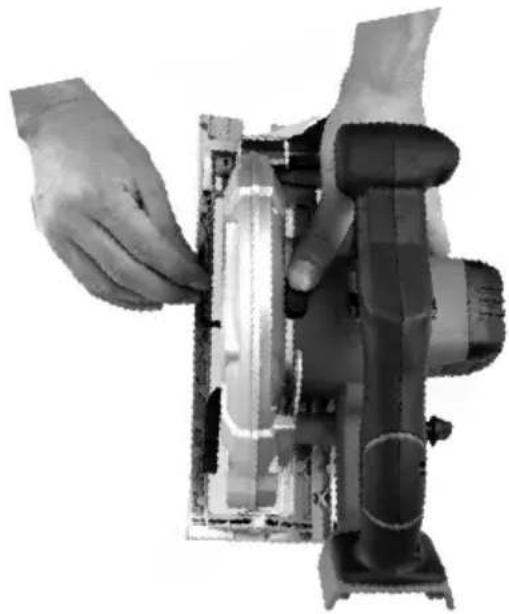

1. Hold inne spindellåsknappen og vri sagbladet forsiktig til spindellåsen går i inngrep.

2. Skru løs klingeskruen mot klokken med skrunøkkelen som følger med.

3. Løsne sagbladskruen, eventuell brikke og sagbladflensen.

4. Løsne den nedre beskyttelsens låsespak og skyv vekk den nedre beskyttelsen.

5. Bytt til et egnet sagblad. Monter sagbladet med retningsmarkeringen på sagbladet samme vei som retningsindikatoren.

6. Sett tilbake sagbladflensen, eventuell brikke og sagbladskruen.

7. Trykk inn spindellåsen og stram sagbladskruen med skruenøkkelen.

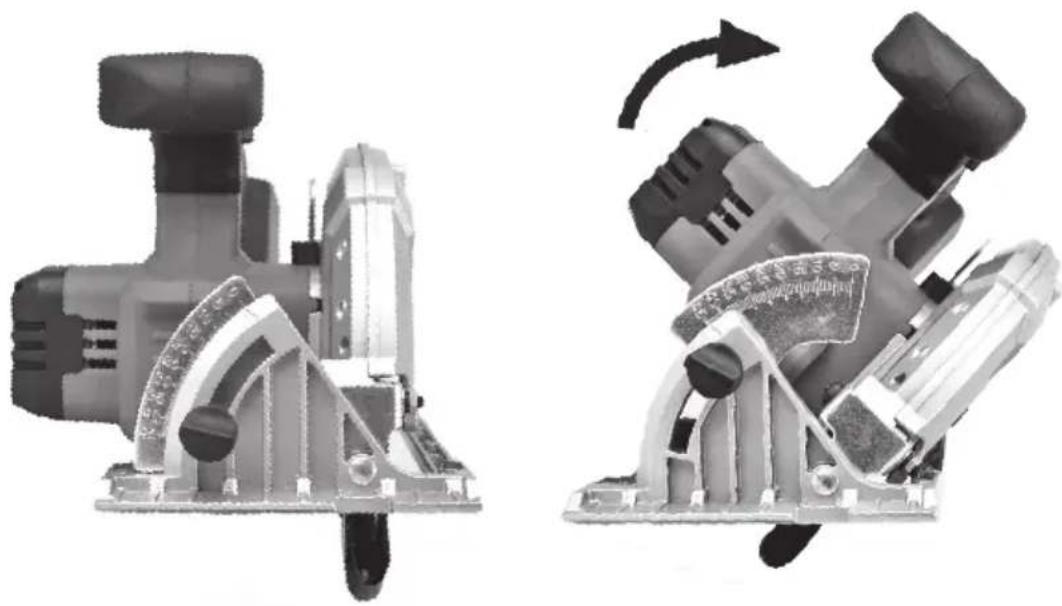

Innstilling av fasevinkel

1. Løsne løsebryteren for fasevinkel.

2. Vinkle bunnplaten til ønsket vinkel (0° til 45°) i henhold til fasevinkelskalaen og stram läsebryteren.

3. Kontrollmål vinkelen mellom sagbladet og bunnplaten.

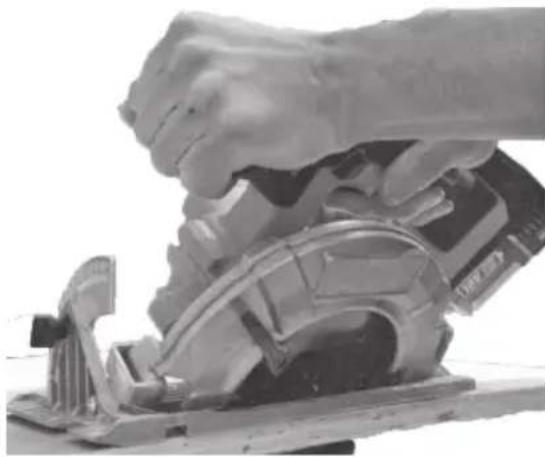

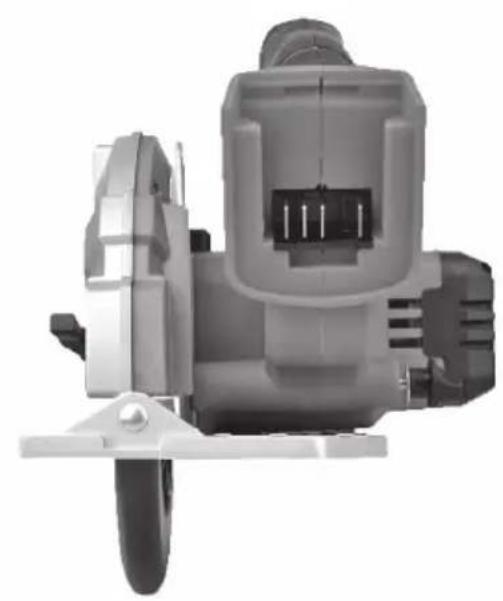

Innstilling av sagedybde

Tilpass sagdybden til størrelsen på arbeidsstykket. Ved korrekt innstilling skal sagbladets tenner stikke ut rundt 3 mm under arbeidsstykkets underside.

1. Løsne låsebryteren for dybdeinnstilling.

2. Juster bunnplaten til ønsket dybde i henhold til dybdeskalaen, eller mål med linjal, og stram låsebryteren.

- Ha alltid begge hendene på håndtaket til sirkelsagen under bruk.

- Spenn fast arbeidsemnet med tvinge, klemmer eller skrustikke.

- Prøv sagen på restmateriale først for å bli kjent med hvordan den fungerer, før du bruker den på det faktiske arbeidsemnet.

1. Hold sirkelsagen stödig og la bunnplatens fremkant hvile mot arbeidsemnets kant.

2. Kontroller at sagbladet ikke berører arbeidsemnet eller noe annet.

3. Trykk inn låseknappen. OBS! Sirkelsagen har to låseknapper, en på høyre side og en på venstre, slik at den passer til både høyre- og venstrehendte.

4. Trykk på strømbryteren for å starte sirkelsagen. La sagbladet nå maksimalt turtall.

5. Før sirkelsagen forsiktig fremover gjennom arbeidsemnet.
6. Hold bunnplaten trykket mot arbeidsemnet og bruk jevne bevegelser. OBS! Helt fremst på bunnplaten er det et spor.

- Ved normal saging (fasevinkel 0^ ) innretter du linjen for 0^ mot sagelinjen.

- Ved saging med fasevinkel 45^ innretter du linjen for 45^ mot sagelinjen.

1. Slipp strømbryteren när snittet er fullført. Vent alltid til alle bevegelige deler har stanset før du legger fra deg sirkelsagen.

VEDLIKEHOLD

ADVARSEL! Ta alltid ut batteriet før vedlikehold og/eller rengjøring.

• Kontroller regelmessig at skrueforbindelser og festeskruer er strammet.
• Reparasjoner skal kun utføres av kvalifisert servicerepresentant.
• Spray et egnet smøremiddel på alle bevegelige deler regelmessig.

RENGJ∅RING

ADVARSEL! Bruk alltid vernebriller og hansker ved rengjøring.

• Rengjør sirkelsagen etter hver gangs bruk. Støv og urenheter fører til at sirkelsagen slites raskere og får kortere levetid.
• Rengjør eksteriøret med en myk børste eller en tørr klut.
• Ikke bruk sterke rengjøringsmidler eller løsemidler, de kan skade sirkelsagens plastdeler. Smuss som sitter godt fast, kan fjernes med en klut fuktet med et mildt rengjøringsmiddel.
• Ikke utsett sirkelsagen for vann eller andre væsker.
• Ikke bruk sirkelsagen om det ikke er helt tørt.
• Hold ventilasjonsåpningene rene. Blås ventilasjonsåpningene rene med trykkluft om mulig.

OPPBEVARING

- Sirkelsagen skal oppbevares på et tørt og trygt sted som er utilgjengelig for barn.

ZASADY BEZPIECZEŃSTWA
