LXC RHD18 - Borrmaskin Cocraft - Gratis bruksanvisning och manual

Produkttyp	Sladdlös slagborrmaskin
Modell	LXC RHD18
Märke	Cocraft
Verktygshållare	SDS-plus
Slagenergi	1.2 J
Slagfrekvens	0–5000 bpm
Tomgångsvarvtal	0–1050 rpm
Borrkapacitet (betong)	12 mm
Borrkapacitet (stål)	8 mm
Borrkapacitet (trä)	12 mm
Batterispänning	18 V
Batterityp	Litiumjon (LXC-serien, säljs separat)
Vikt (utan batteri)	1.6 kg
Ljudtrycksnivå (LpA)	84.6 dB(A), K=3 dB(A)
Ljudeffektnivå (LwA)	95.6 dB(A), K=3 dB(A)
Vibrationsemission (borrning)	4.753 m/s², K=1.5 m/s²
Variabel hastighetsavtryckare	Ja
Framåt/bakåt	Ja, med avtryckarlås i mitten
Driftslägen	Slagborr, endast borr
Sidohandtag	Medföljer med djupstopp
Överbelastningsskydd	Automatisk återställning (kort hög belastning) och termiskt skydd
Lågspänningsskydd	Ja, stängs av automatiskt när batteriet är slut
Dammkåpa	Ja, skyddar SDS-plus-mekanismen
Rekommenderad omgivningstemperatur vid laddning	+5 °C till +40 °C
Förvaringstemperatur	Max 50 °C, undvik direkt solljus

Vanliga frågor - LXC RHD18 Cocraft

Hur byter jag borr på Cocraft LXC RHD18?

Dra tillbaka tillbehörslåset (SDS-plus), för in borrskaftet i verktygshållaren och vrid lite tills det låses. Se till att borret glider fram och tillbaka för slagfunktion. För att ta bort, dra tillbaka låset och dra ut borret.

Vilket batteri använder Cocraft LXC RHD18?

Den använder ett 18V litiumjonbatteri från Cocraft LXC-serien. Batteriet säljs separat. Använd endast specificerad laddare.

Hur väljer jag mellan slagborr och borrläge?

Tryck på funktionsväljarens lås och vrid väljaren till önskat läge: slagborrläge för betong/murverk, borrläge för trä/metall. Se symbolerna på verktyget.

Vad ska jag göra om borren plötsligt stannar under arbete?

Släpp avtryckaren. Detta kan bero på överbelastningsskydd (kort hög belastning) eller termiskt skydd (längre belastning). Vänta några sekunder (överbelastning) eller låt den svalna (termiskt) innan du startar om. Om batteriet är lågt, ladda det.

Kan jag använda borren för skruvdragning?

Ja, den variabla hastighetsavtryckaren gör den lämplig för skruvdragning. Börja med låg hastighet och öka efter behov. Använd borrläge och framåtriktning.

Hur underhåller jag Cocraft LXC RHD18?

Håll ventilationsöppningarna rena, torka med en fuktig trasa och milt rengöringsmedel. Använd inte lösningsmedel. Ta bort batteriet före underhåll. Ladda batteriet regelbundet om det inte används för att förhindra fullständig urladdning.

Vilket är det maximala borrdjupet?

Djupstoppet på sidohandtaget kan justeras för att begränsa borrdjupet. Verktyget i sig har ingen maximal djupgräns, men se till att borrlängden är tillräcklig.

Är batteriet skyddat mot överurladdning?

Ja, batteriet har lågspänningsskydd som automatiskt stänger av borren när batteriet är slut. Ladda batteriet omgående.

Kan jag använda borren i våta förhållanden?

Nej, utsätt inte borren för regn eller fukt. Vatten som tränger in i verktyget ökar risken för elstöt. Använd endast i torra förhållanden.

Vad gör dammkåpan?

Dammkåpan skyddar SDS-plus-mekanismen från skräp vid byte av tillbehör. Var försiktig så att den inte skadas. Den hjälper till att bibehålla smidig drift.

BRUKSANVISNING LXC RHD18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förmuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Säkerhetsinstruktioner vid hammarborrning

a) Använd hörselskydd. Att utsätta sig för högt ljud kan resultera i hörselskada.
b) Använd extra handtag om sådant medföljer. Att tappa kontrollen över elhandverktyget kan leda till kroppsskada.
c) Håll i elhandverktygets isolerade handtag när du använder det där skärverktyget kan komma i kontakt med dolda ledningar eller dess egen sladd. Om skärverktyget kommer i kontakt med strömförande ledningar kan elhandverktyget bli strömförande och användaren riskerar att utsättas för elektrisk stöt.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.
h) Rengör batteriet med en ren, torr trasa.
i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 ± 5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
o) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 5 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon eller visir och andningsskydd.

Använd alltid hörselskydd.

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt.

Risk för explosion.

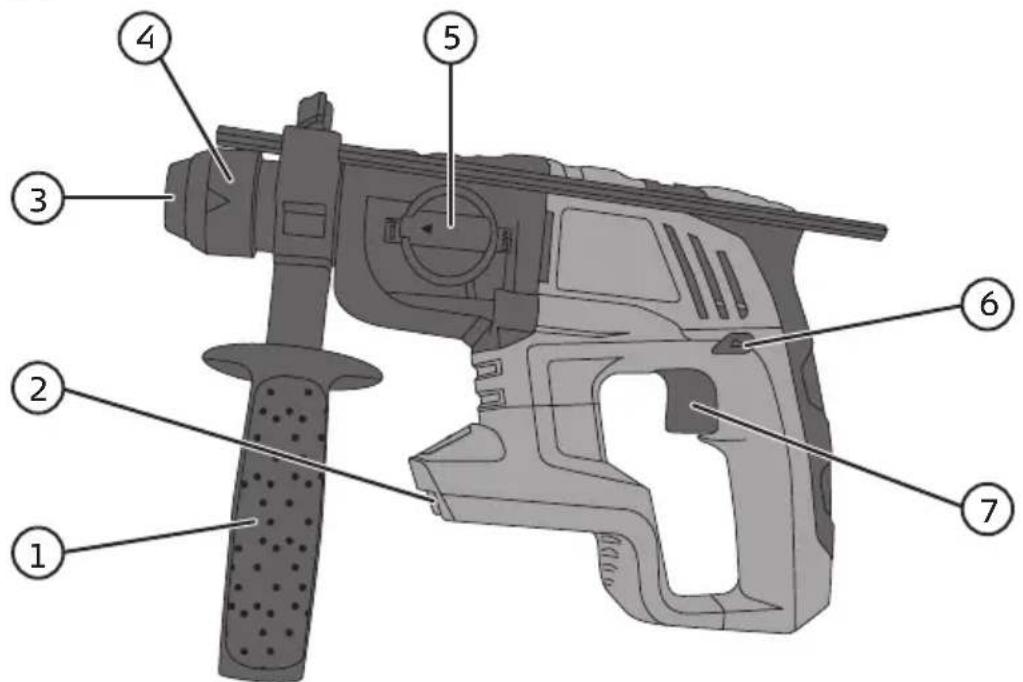

Knappar och funktioner

1. Sidohandtag med djupanslag
2. Batterianslutning
3. Dammtätning

4. Verktygsspärr

5. Reglage för val av borr- och hammarborrläge

6. Omkopplare för höger-/vänstergång och låsning av strömbrytare
7. Strömbrytare (steglös)

Användning

Obs! Använd andningsskydd vid arbete med dammande material.

Viktigt! Ta alltid ur batteriet ur borrhammaren före justering, service eller underhåll.

Montera ett verktyg

• SDS-plus fästet möjliggör snabbt och enkelt byte av verktyg. Funktionen hos SDS-plus fästet gör att det monterade verktyget kan röras fritt, vilket gör att verktyget kastar när det inte belastas. Detta påverkar inte borrhålets noggrannhet eftersom borren centreras automatiskt vid borning.

• Dammtätningen skyddar SDS-plus mekanismen, var försiktig så att inte dammtätningen skadas när du byter verktyg.

• Kontrollera att verktygets fäste och SDS-plus fästet är fria från föroreningar. Smörj ev. verktygets fäste med lite fett.

• Dra verktygsspärren bakåt och tryck in (och vrid) verktyget i SDS-plus fästet.
• Släpp spärren och kontrollera att verktyget sitter fast.

Montering av sidohandtag

1. Placera sidohandtaget i önskad position och lås fast det genom att vrida handtaget.
2. Ställ in djupanslaget till önskat borrdjup vid behov.

Ta ur ett verktyg ur SDS-plus fästet

Dra verktygsspärren bakåt och dra ur verktyget ur fästet.

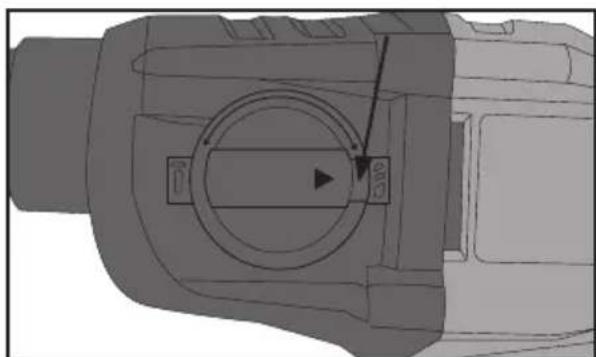

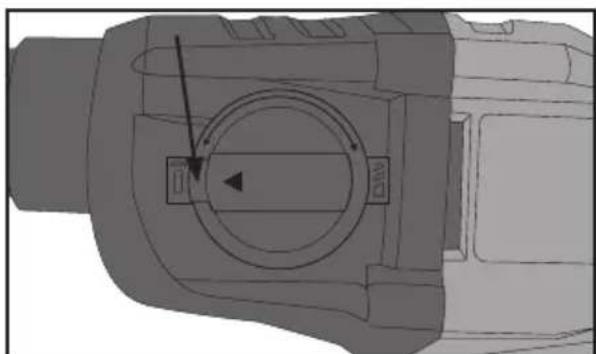

Funktionsinställning

Tryck in spärren på funktionsreglaget och välj önskad funktion.

Hammarborrläge Borrläge

Välj höger- eller vänstergång med omkopplaren. Borrhammarens roterande delar måste stå helt stilla innan du byter rotationsriktning.

• Högergång (borrning, hammarborrning och skruvdragning): Tryck in omkopplaren helt på vänster sida.
• Vänstergång (skruva ur skruvar): Tryck in omkopplaren helt på höger sida.
• Om omkopplaren ställs i mittenläge är strömbrytaren låst.

Start, stopp och varvtalsreglering

• Starta och stanna borrhammaren genom att trycka in och släppa strömbrytaren (7).
• Borrhammaren är utrustad med steglös varvtalsreglering, vilket är mycket användbart speciellt vid skruvdragning. Ju mer du trycker in avtryckaren, desto högre blir varvtalet.

Råd och tips vid borrning

• Vid användning av hammarfunktionen ska du arbeta med endast ett lätt tryck på borrhammaren. Vid för mycket tryck minskar hammareffekten. Prova dig fram till lämpligt tryck för effektivast avverkning.
• Kontrollera borrens skick med jämna mellanrum. Ersätt borren vid behov.
• Rikta in borrhammaren vinkelrätt mot arbetsstycket innan du börjar borra (titta från flera håll). Se till att du inte trycker borrhammaren snett när du borrar.
• Om du borrar i tunna material är det viktigt att du placerar en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är det stor risk att hålet får fula kanter på baksidan.
• Vid borning i metall bör du först använda en körnare och göra ett körnslag där du ska borra. Körnslaget fixerar borren så att den inte glider åt sidan.
• Låt borren snurra när du har borrat igenom och lyfter upp borrhammaren, då kyls borrhammaren ner och borren rensas från spån.

Överbelastning och skydd

Borrhammaren/batteriet är utrustat med ett antal skydd för att undvika skada på borrhammare och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av borrhammaren. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att borrhammaren är utan belastning och starta den på nytt. Borrhammaren ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av borrhammaren. Skyddet är självåterställande men borrhammaren går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt borrhammaren och batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av borrhammaren automatiskt och batteriet måste laddas.

Skötsel och underhåll

Viktigt! Ta alltid ur batteriet ur borrhammaren före justering, service eller underhåll.

• Håll alltid motorns ventilationsöppningar fria från föroreningar.
• Rengör borrhammaren med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Låt inte batteriet vara helt urladdat om inte borrhammaren ska användas under en längre period. Ladda upp batteriet helt med jämna mellarum.

Felsökningsschema

Problem Möjlig orsak	Åtgärd
Borrhammaren går inte.	Batteriet oladdat. Ladda batteriet.
	Batteriet överhettat. Låt batteriet svalna.
	Slitna kolborstar. Kontakta kundtjänst.
	Fel på strömbrytaren.
Borrhammaren går sakta och/eller stängs av.	Slö eller skadad borr. Byt ut borren.
	För hård matning. Minska på matningen.
	Batteriet oladdat. Ladda batteriet.
	Batteriet överhettat. Låt batteriet svalna.
	Motorn är överhettad. Låt borrhammaren svalna.
Gnistbildning i motorn.	Fel på kolborstarna. Kontakta kundtjänst.
	Lindning kortsluten.
	Kollektorn smutsig.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Verktygsfäste SDS-plus

Slagkraft 1,2 joule

Slag/min 0–5000

Varv/min 0–1050

Borrkapacitet betong ∅ 12 mm

Borrkapacitet stål ∅ 8 mm

Borrkapacitet trä ∅ 12 mm

Ljudtryck LpA 84,6 dB(A), Onoggrannhet KpA: 3 dB(A)

Ljudeffekt LwA 95,6 dB(A), Onoggrannhet KwA: 3 dB(A)

Vibrationsvärde 4,753 m/s ^2 , Onoggrannhet K 1,5 m/s ^2

Batteri 18 V litiumjon LXC (säljs separat)

Vikt 1,6 kg (utan batteri)

Borehammer

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
