Varumärke	Wilfa
Modell	Narvik 35
Produkttyp	Luft-till-luft värmepump
Mått (B x H x D)	800 x 300 x 200 mm
Vikt	20 kg
Strömförsörjning	230 V / 50 Hz
Värmekapacitet	3.5 kW
Kylkapacitet	3.2 kW
Energiefektivitet (EER / COP)	3.5 / 4.0
Kylmedium	R32
Ljudnivå (Inomhus / Utomhus)	45 dB(A) / 55 dB(A)
Huvudfunktioner	Värme, Kyla, Avfuktning, Fläkt, Timer, Fjärrkontroll
Underhåll	Rengör filter varannan vecka; professionell service årligen
Säkerhetsfunktioner	Överhettningsskydd, Automatisk omstart, Barnlås
Reservdelar tillgängliga	Filter, Fjärrkontroll, Fläktmotor, PCB
Reparationsbarhetsindex	7.5 / 10
Tillvalstillbehör	Wi-Fi-modul, Väggmonteringssats
Garanti	2 år

Vanliga frågor - Narvik 35 WILFA

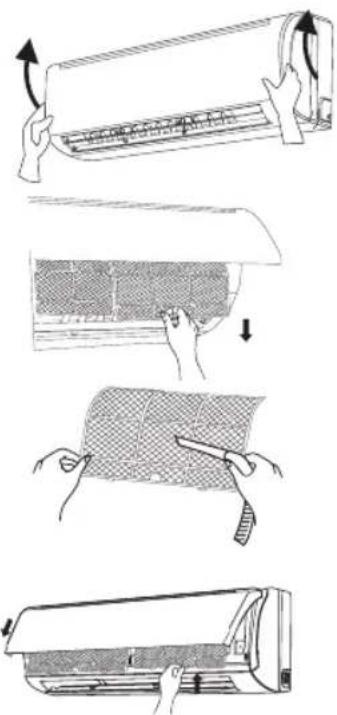

Hur rengör jag luftfiltren på min Wilfa Narvik 35 värmepump?

Stäng av enheten och dra ur kontakten. Öppna frontpanelen, ta bort filtren och tvätta dem med mild tvål och vatten. Låt dem torka helt innan du sätter tillbaka dem. Rengör varannan vecka för bästa prestanda.

Vad betyder felkoden 'E1' på displayen?

Felkod E1 indikerar vanligtvis ett temperatursensorfel. Försök återställa enheten genom att dra ur kontakten i 5 minuter. Om felet kvarstår, kontakta en professionell tekniker.

Hur ställer jag in timern för automatisk på/av?

Tryck på Timer-knappen på fjärrkontrollen. Använd upp/ner-pilarna för att ställa in önskad tid för automatisk avstängning (av-timer) eller start (på-timer). Bekräfta genom att trycka på Set-knappen.

Vilken rekommenderad rumsstorlek är för Narvik 35?

Narvik 35 är lämplig för rum upp till 35 m² (cirka 375 sq ft) för värme och kyla, förutsatt standard takhöjd och isolering.

Hur byter jag batterierna i fjärrkontrollen?

Skjut locket på baksidan av fjärrkontrollen nedåt, ta bort de gamla batterierna och sätt i två AAA alkaliska batterier med rätt polaritet. Kassera gamla batterier på rätt sätt.

Är Narvik 35 kompatibel med en Wi-Fi-modul?

Ja, Narvik 35 stöder en valfri Wi-Fi-modul (säljs separat) för smart styrning via Wilfa-appen. Se manualen för installationsinstruktioner.

Vad ska jag göra om värmepumpen fryser på vintern?

Enheten har en automatisk avfrostningsfunktion som aktiveras när is bildas. Skrapa inte is manuellt. Om avfrostningscykeln inte startar, kontrollera filtren och se till att luftflödet inte är blockerat. Kontakta service om problemet kvarstår.

Hur högljudd är Narvik 35 under drift?

Inomhusenhetens ljudnivå är cirka 45 dB(A) (tyst biblioteksnivå), utomhusenheten runt 55 dB(A). Ljudnivåerna kan variera med fläkthastigheten.

Kan jag installera värmepumpen själv?

Av säkerhets- och garantiskäl bör installationen utföras av en kvalificerad VVS-tekniker. Felaktig installation kan orsaka läckor, elektriska faror eller minskad effektivitet.

Vilken energieffektivitetsklass har Narvik 35?

Narvik 35 har en EER på 3,5 och COP på 4,0, vilket motsvarar energiklass A++ för uppvärmning och A+ för kylning (beroende på regionala standarder).

BRUKSANVISNING Narvik 35 WILFA

• Läs denna bruksanvisning noggrant före användning och spara den för framtida bruk. Den finns även på vår webbplats wilfa.se.
• Denna produkt kan användas av barn från 8 års ålder eller äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande säker användning av produkten och förstår de risker som är förknippade med användningen.
• Låt aldrig barn leka med apparaten.
• Rengöring och underhåll får inte utföras av barn utan övervakning.
• Anslut inte luftvärmepumpen till ett multifunktionsuttag. Det kan medföra brandrisk.
• Dra ut stickkontakten ur eluttaget vid rengöring av apparaten. I annat fall föreligger risk att få en elektrisk stöt.
• Av säkerhetsskäl måste en skadad elkabel bytas ut av tillverkaren, dennes servicerepresentant eller motsvarande.

• Tvätta inte luftvärmepumpen med vatten för att undvika elstötar.

• Spruta inte vatten på inomhusdelen. Det kan orsaka elektrisk stöt eller leda till felaktig funktion hos apparaten.

• När du har tagit bort filtret, vidrör inte lamellerna. Risk för personskada. Undvik deformation och brandrisk genom att aldrig torka filtret med hjälp av eld eller hårfön.
• Underhåll måste utföras av en auktoriserad fackman. Annars föreligger risk för person- eller materialskada.
• Reparera aldrig luftvärmepumpen på egen hand. Risk för elektrisk stöt eller materialskada. Kontakta återförsäljaren om luftvärmepumpen behöver repareras.
• Stick inte in fingrar eller föremål i apparatens luftintag eller luftutlopp. Det kan orsaka person-eller materialskada.
• Blockera inte apparatens luftintag eller -utlopp. Det kan orsaka felaktig funktion.
• Spill inte vatten på fjärrkontrollen eftersom den då kan gå sönder.
• Om något av följande inträffar, stäng omedelbart av luftvärmepumpen och bryt strömmen. Kontakta därefter återförsäljaren eller auktoriserad fackman för service.

– Nätkabeln är överhettad eller skadad.
– Onormalt ljud hörs under drift
– Jordfelsbrytaren löser ut ofta.
– Det börjar lukta bränt om apparaten.
– Läckage från inomhusdelen.

• Om luftvärmepumpen används trots detta kan det orsaka felaktig funktion, elektrisk stöt eller brandfara.

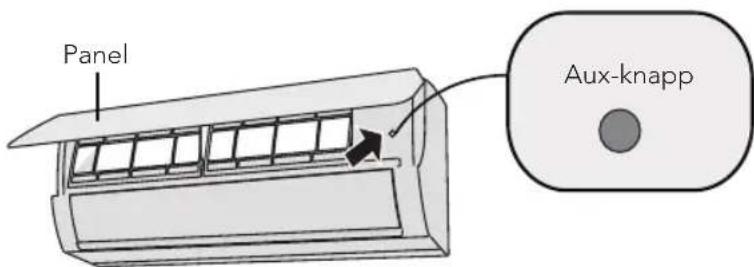

• När du sätter på eller stänger av enheten via nöddriftsbrytaren, tryck på den med ett isolerande föremål av annat material än metall.
• Kliv inte på utomhusdelens toppanel eller lägg tunga föremål på den. Det kan medföra risk för material- eller personskada.

VIKTIGA SÄKERHETSANVISNINGAR – BILAGA

• Installation måste utföras av auktoriserad fackman. Annars föreligger risk för person- eller materialskada.
• Se till att följa gällande föreskrifter för elsäkerhet när du installerar enheten.
• Anslutenheten till en strömkälla och jordfelsbrytare i enlighet med gällande lokala föreskrifter.
• Glöm inte att installera jordfelsbrytaren. I annat fall föreligger risk för felaktig funktion. Vid fast

elinstallation måste en frånskiljande enhet med minst 3 mm kontaktseparation anslutas.

• Se bifogad tabell för att hitta en jordfelsbrytare med lämplig kapacitet. Jordfelsbrytaren ska skydda mot kortslutning och överbelastning.
• Luftvärmepumpen måste vara korrekt jordad. Felaktig jordning kan orsaka elektrisk stöt.
• Använd endast elkablar som är avsedda för ändamålet.
• Säkerställ att nätspänningen stämmer överens med den spänning som gäller för apparaten. Vid instabil nätspänning eller felaktig anslutning föreligger risk för felaktig funktion.
• Installera för ändamålet lämpade elkablar före användning av luftvärmepumpen.
• Anslut fas, nolla och jord på korrekt sätt till eluttaget.
• Se till att strömmen är avstängd när du arbetar med el och elsäkerhet.

• Slå inte på strömmen förrän installationen är klar. Av säkerhetsskäl måste en skadad elkabel bytas ut av tillverkaren, dennes servicerepresentant eller motsvarande.

• Temperaturen på kylsystemet blir hög – se till att anslutningskabeln placeras på avständ från kopparröret.

• Apparaten ska installeras i enlighet med gällande nationella föreskrifter för kabeldragning och elsäkerhet.
• Installationen får endast utföras av auktoriserad fackman och i enlighet med gällande NEC- och CEC-krav.
• Luftvärmepumpen är en klass 1-apparat. Den måste vara korrekt skyddsjordad. Se till att den alltid är jordad, annars föreligger risk för elektrisk stöt.
• Den gulgröna ledaren i luftvärmepumpen är jordledaren som inte får användas för några andra än damål.
• Skyddsjorden ska uppfylla nationella elsäkerhetsföreskrifter.
• Apparaten måste placeras så att stickkontakten är tillgänglig.
• Alla ledare på inom- och utomhusdelen måste anslutas av en auktoriserad fackman.

• Om elkabeln är för kort, kontakta leverantören för att få en ny. Du får inte förlänga den på egen hand.

• För luftvärmepumpar med stickkontakt måste denna vara lätt tillgänglig efter avslutad installation.

• För luftvärmepumpar utan stickkontakt måste en jordfelsbrytare installeras.
• Om du måste byta plats för luftvärmepumpen måste flytten genomföras av en auktoriserad fackman. Annars föreligger risk för person- eller materialskada.
• Välj en plats utom räckhåll för barn och på behörigt avständ från djur och växter. Om detta inte går att undvika, sätt upp ett staket som skydd.
• Inomhusdelen ska installeras nära väggen.

OBS!

Det är mycket viktigt för dina rättigheter som konsument att du noggrant följer alla anvisningar beträffande rengöring, service och underhåll. I annat fall riskerar du att dina rättigheter som konsument inte gäller.

KÖLDMEDIUM

- För att luftvärmepumpen ska fungera cirkulerar ett speciellt köldmedium i systemet. Det specialrenade köldmediet heter fluorid R32. Köldmediet är både lättantändligt och luktfritt. Under vissa omständigheter kan det även vara

• explosivt. Men köldmediets antändlighet är mycket låg. Det kan endast antändas av eld.
• Jämfört med vanliga köldmedier är R32 ett icke miljöförstörande köldmedium som inte skadar ozonlagret. Dess påverkan på växthuseffekten är också lägre. R32 har mycket goda termodynamiska egenskaper som leder till mycket hög energieffektivitet. Detta innebär att apparaten kräver påfyllning betydligt mer sällan.

WARNING

Försök aldrig påskynda avfrostningsprocessen eller rengöringen av apparaten på annat sätt än det som rekommenderas avtillverkaren. Om reparation behövs, kontakta närmaste auktoriserade servicecenter. Alla reparationer som utförs av icke kvalificerad personal kan medföra fara. Apparaten ska förvaras i ett rum utan kontinuerligt aktiva värmekällor (till exempel öppen eld, gasvärmare eller elektriskt element i drift). Punktera eller bränn aldrig apparaten.

Apparaten innehåller den lättantändliga gasen R32. Använd enbart tillverkarens instruktioner vid reparation och följ dessa noggrant. Observera att köldmedier är luktfria. Läs specialistmanualen.

• Slå inte på strömmen förrän installationen är klar.
• Av säkerhetsskäl måste en skadad elkabel bytas ut av tillverkaren, dennes servicerepresentant eller motsvarande.
• Temperaturen på kylsystemet blir hög – se till att anslutningskabeln placeras på avständ från kopparröret.
• Apparaten ska installeras i enlighet med gällande nationella föreskrifter för kabeldragning och elsäkerhet.
• Installationen får endast utföras av auktoriserad fackman och i enlighet med gällande NEC- och CEC-krav.
• Luftvärmepumpen är en klass 1-apparat. Den måste vara korrekt skyddsjordad. Se till att den alltid är jordad, annars föreligger risk för elektrisk stöt.
• Den gulgröna ledaren i luftvärmepumpen är jordledaren som inte får användas för några andra ändamål.

• Skyddsjorden ska uppfylla nationella elsäkerhetsföreskrifter.

• Apparaten måste placeras så att stickkontakten är tillgänglig.

• Alla ledare på inom- och utomhusdelen måste anslutas av en auktoriserad fackman.
• Om elkabeln är för kort, kontakta leverantören för att få en ny. Du får inte förlänga den på egen hand.
• Om luftvärmepumpen har stickkontakt måste denna vara lätt tillgänglig efter avslutad installation.
• För luftvärmepumpar utan stickkontakt måste en jordfelsbrytare installeras.
• Om du måste byta plats för luftvärmepumpen måste flytten genomföras av en auktoriserad fackman. Annars föreligger risk för person- eller materialskada.
• Välj en plats utom räckhåll för barn och på behörigt avständ från djur och växter. Om detta inte går att undvika, sätt upp ett staket som skydd.
• Inomhusdelen ska installeras nära väggen.
• Anvisningar för installation och användning av den här produkten tillhandahålls av tillverkaren

DRIFTTEMPERATUROMRÅDE

NARVIK 25

Inomhussidan DB/WB(°C) Utomhussidan DB/WB(°C)

Maximal kylning 32/23 43/26

Maximal uppvärmning 27/- 24/18

Observera: Drifttemperaturområdet (utomhustemperatur) vid nedkylning är -15 °C–43 °C. Temperaturområdet vid uppvärmning för modell utan eluppvärmt hölje är -15 °C–24 °C. Temperaturområdet vid uppvärmning för modell med eluppvärmt hölje är -25 °C–24 °C.

NARVIK 35

Inomhussidan DB/WB(°C) Utomhussidan DB/WB(°C)

Maximal kylning 32/23 52/32

Maximal uppvärmning 27/- 24/18

Observera: Drifttemperaturområde (utomhustemperatur) endast för kylning är -18 °C \~ 52 °C; för värmepumpenheten -30 °C \~ 52 °C.

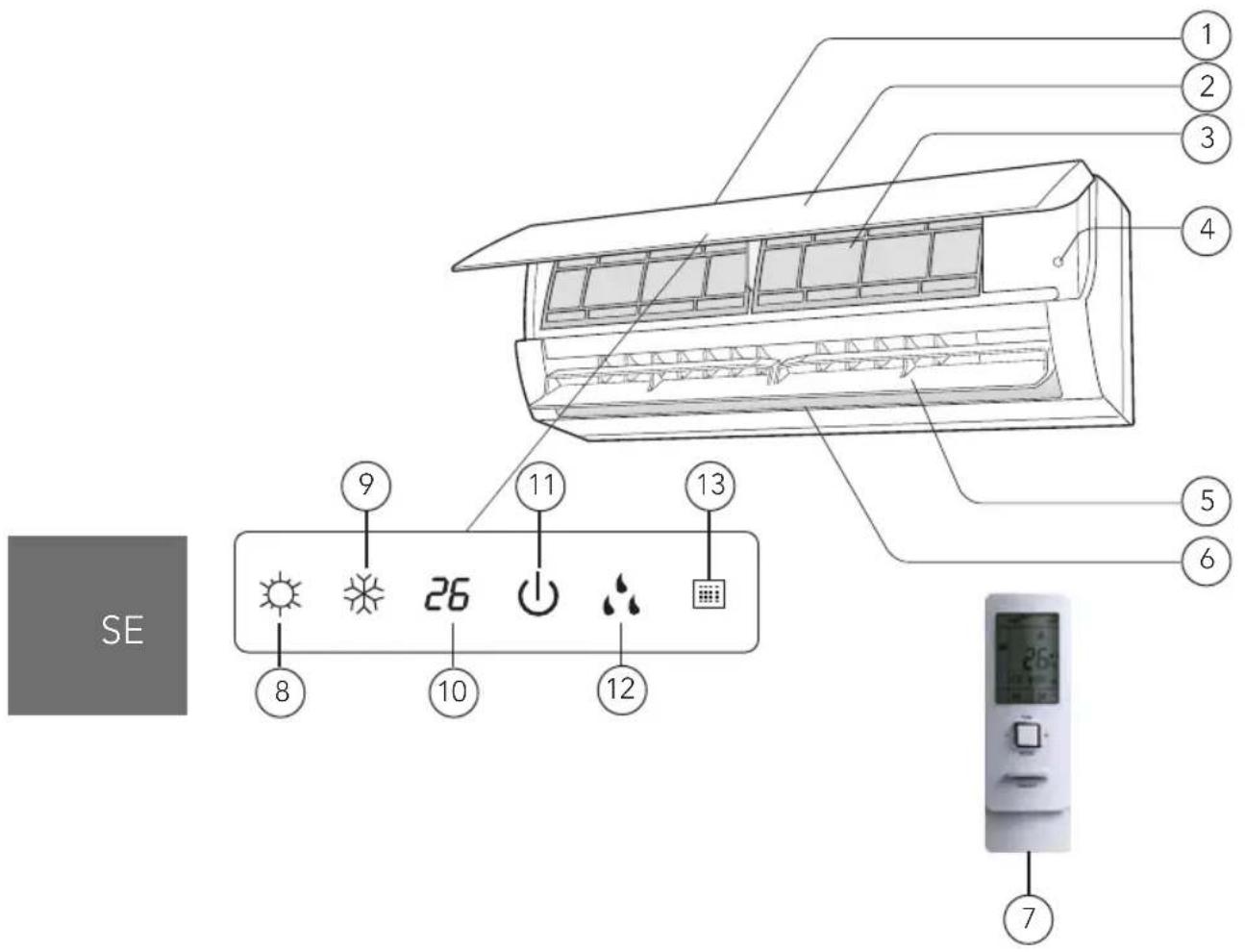

PRODUKTÖVERSIKT

INOMHUSDEL

SE 1 2 3 4 5 6 7 8 9 10 11 12 26 25

1, Luftintag
2. Panel
3. Filter
4. AUX-knapp
5. Horisontella lameller
6. Luftutsläpp
7. Fjärrkontroll

Display:

1. Uppvärmningsindikator
2. Kylningsindikator
3. Temperaturindikator
4. Strömindikator
5. Avfuktningsindikator
6. Mottagarfönster

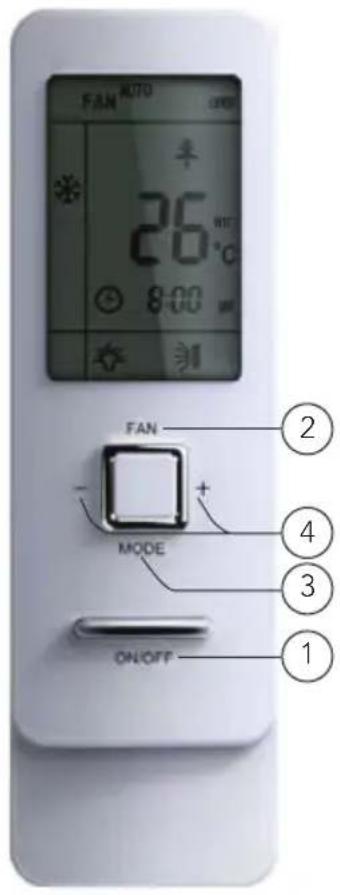

FJÄRRKONTROLL

I feel Tyst Driftläge Auto-läge COOL-läge DRY-läge FAN-läge HEAT-läge CLOCK SLEEP-läge Belysning Inställd fläkthastighet TURBO-läge Överföringssignal ingen funktion ingen funktion 8 °C uppvärmningsfunktion Temperaturinställning WIFI-funktion X-FAN-funktion Tidsinställning TIMER PÅ/TIMER AV Barnspärr SWING uppåt & neråt SWING vänster & höger Visad temp.typ Inställd temp. Omgivningstemp. Inne Omgivningstemp. ute (finns inte i de nordiska länderna)

SE

ANVÄNDNING

INTRODUKTION TILL KNAPPARNA PÅ FJÄRRKONTROLLEN

Observera:

• Detta är en universalkontroll och den kan användas för luftvärmepumpar med multifunktion. För funktioner som saknas för den aktuella modellen händer det inget när du trycker på fjärrkontrollens knapp, utan enheten bibehåller sin ursprungliga driftstatus.
• När du sätter på luftvärmepumpen avger den en ljudsignal.
• Driftindikatorn "är ON (röd indikering). Därefter kan du styra luftvärmepumpen via fjärrkontrollen.
• När enheten är på (ON) och du trycker på en knapp på fjärrkontrollen blinkar ikonen "på fjärrkontrollens display en gång och luftvärmepumpen avger en ljudsignal. Det betyder att signalen från fjärrkontrollen har skickats till luftvärmepumpen.
• När enheten är avstängd (OFF), visas inställd temperatur och klockikonen på fjärrkontrollens display (om timern är på eller av och belysningsfunktionerna är inställda, visas motsvarande ikoner samtidigt). När enheten är på (ON), visas motsvarande inställda funktionsikoner.

①/⑤ ON/OFF-knapp

Trycker du på den här knappen så sätts enheten på och trycker du på den en gång till stängs den av. Sovfunktionen avbryts när enheten är avstängd.

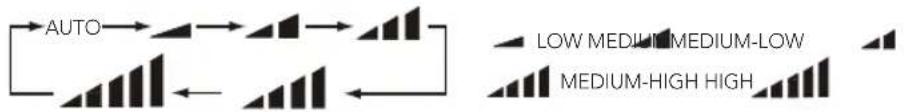

②/⑥ FAN-knapp

Tryck på denna knapp för att välja mellan fläkthastigheterna AUTO, LOW, MEDIUM, MEDIUM-HIGH, HIGH i en rullande sekvens. När enheten har slagits på är fläkthastigheten AUTO inställd som standard. I DRY-läget kan endast fläkthastigheten LOW ställas in.

Observera: Låg fläkthastighet gäller i avfuktningsläge.

③/⑦ MODE-knapp

Genom att trycka på den här knappen kan du välja mellan lägena AUTO, COOL, DRY, FAN och HEAT i en rullande sekvens. Läget AUTO är valt som standard när enheten slås på. I läget AUTO visas inte temperaturen. I värmeläget är startvärdet 28 °C. I andra lägen är startvärdet 25 °C.

Den förinställda temperaturen kan höjas. Du kan ställa in temperaturen genom att trycka och hålla ner den här knappen i två sekunder. Det relativa innehållet kan ändras snabbt tills du släpper upp knappen och skickar kommandot att °C-symbolen ska visas hela tiden. Temperaturjustering är inte tillgängligt i läget AUTO, men du kan skicka kommandot genom att trycka på denna knapp. Temperatur för gradinställning: 16-30 °C.

Den förinställda temperaturen kan sänkas. Du kan ställa in temperaturen genom att trycka och hålla ner den här knappen i två sekunder. Det relativa innehållet kan ändras snabbt tills du släpper upp knappen och skickar kommandot att °C-symbolen ska visas hela tiden. Temperaturjustering är inte tillgängligt i läget AUTO, men du kan skicka kommandot genom att trycka på denna knapp.

⑨ TURBO-knapp

I läget COOL eller HEAT kan du trycka på den här knappen för att slå på eller stänga av TURBO-funktionen. När TURBO-funktionen har slagits på visas TURBO-symbolen. Symbolen försvinner automatiskt vid ändring av läge eller fläkthastighet.

⑩ napp

Tryck på den här knappen för att ställa luftflödets riktning åt vänster respektive höger enligt följande sekvens:

⑪ knapp

Tryck på den här knappen för att ställa in luftflödesriktningen uppåt respektive neråt, enligt följande sekvens:

Denna fjärrkontroll är en universalkontroll. Vid någon av följande tre typer av status förblir luftflödesriktningen den ursprungliga.

Om styrgallret stoppas vid vinkling uppåt och neråt blir det stående i aktuellt läge.

indikerar att styrgallret vinklas fram och tillbaka på de fem ställen som figuren ar.

⑫ CLOCK-knapp

Genom att trycka på den här knappen kan du ställa in klockan, symbolen blinkar i displayen. Inom 5 sekunder kan värdet justeras genom att du trycker på (+)-knappen eller (-)-knappen. Om du håller knappen nertryckt mer än 2 sekunder ökar värdet med 1 varje halvsekund. När symbolen blinkar trycker du åter på CLOCK-knappen eller knappen för att bekräfta. Symbolen visas då med ett fast sken vilket anger att inställningen lyckades. När strömmen sätts på visas 12:00 och symbolen som standard. Visas symbolen betyder det att det visade värdet är klockslaget, annars är det ett timervärde.

⑬ TIMER ON/TIMER OFF-knapp

Inställning av TIMER ON: "ON" blinkar i displayen och symbolen ⚠döljs, det numeriska området visar TIMER ON-inställningsstatus. Inom 5 sekunder ("ON" blinkar) kan du ändra värdet i det numeriska området genom att trycka på (+)-knappen eller (-)-knappen. För varje tryckning på knappen ökar eller minskar du värdet med 1 minut. Genom att trycka på och hålla ner (+)-knappen eller (-)-knappen i två sekunder kan du ändra värdet snabbare: Inom 5 sekunder ("ON" blinkar) trycker du på TIMER-knappen för att slutföra timerinställningen. TIMER ON har ställts in. Trycker du på TIMER-knappen igen avaktiveras den. Klockan måste alltid ställas in före inställning av timern.

Tryck en gång på den här knappen för att gå till inställning av TIMER OFF. Då blinkar ikonen TIMER OFF. Inställningsmetoden är densamma för TIMER ON.

⑭ TEMP-knapp

Genom att trycka på denna knapp kan du visa inställd inomhustemperatur, omgivande inomhustemperatur eller omgivande utomhustemperatur på inomhusdelens display. Växla mellan visade värden på fjärrkontrollen enligt

följande sekvens:

När du väljer "med fjärrkontrollen eller på displayen visar temperaturindikatorn på inomhusenheten inställd temperatur. När du väljer "med fjärrkontrollen visar temperaturindikatorn på inomhusenheten omgivningstemperaturen. När du väljer "med fjärrkontrollen visas den omgivande utomhustemperaturen av temperaturindikatorn på inomhusenheten. Efter 3 sekunder återgår den till inställd temperatur såvida inga andra signaler skickas under denna tidsperiod.

Varning! Vid visning av omgivande utomhustemperatur är intervallet 0–60 °C. När temperaturen över- eller underskrider detta intervall, behålls tröskelvärdena (det lägsta på 0 °C och högsta på 60 °C).

Tips: Se till att kåpan är helt stängd när du trycker på knapparna på den. Observera: På vissa modeller är alternativet visning av omgivande utomhustemperatur inte tillgängligt. I så fall tar inomhusdelen emot "☐". signalen men visar inställd inomhustemperatur.

⑮ Denna funktion är endast aktuell för vissa nordiska modeller.

⑯ I FEEL-knapp

Tryck en gång på den här knappen för att aktivera I FEEL-funktionen. Då visas "I FEEL" varje gång du trycker på någon annan funktionsknapp, var 200:e millisekund för att skicka I FEEL en gång. Efter att den här funktionen har startats kommer fjärrkontrollen att skicka temperaturen till huvudenheten var 10:e minut. När du trycker på den här knappen igen stängs funktionen av. Vid aktivering av I FEEL-funktionen måste du se till att fjärrkontrollen finns inom inomhusdelens mottagningsradie så att den kan ta emot signalen från fjärrkontrollen.

⑰ LIGHT-knapp

Tryck på den här knappen när enheten är i drift eller avstängd. Du kan ställa in LIGHT ON och LIGHT OFF. När enheten sätts på är lampan tänd (LIGHT ON) som standard.

⑱ WIFI-knapp

Tryck på WIFI-knappen för att aktivera funktionen. Tryck en gång till för att avaktivera den. Mer information om WIFI-funktionen finns i bruksanvisningen eller på wilfa.se

⑲ QUIET-knapp

Tryck på denna knapp, QUIET-status finns under AUTO QUIET-läget (display och "Auto"-symbol) och QUIET-läge ("visas) och QUIET OFF (ingen symbol "visas). När enheten slås är QUIET OFF aktiverat som standard. I QUIET-läge (symbolen "visas). QUIET-funktionen är endast tillgänglig på vissa modeller.

⑳ SLEEP-knapp

Genom att trycka på denna knapp kan du välja Sleep 1 (1)Sleep 2 (), Sleep 3 (3)stänga av SLEEP-funktionen samt växla mellan dessa. När du sätter på enheten är alternativet Sleep Cancel inställt som standard.

SLEEP-läge 1. I COOL-, DEHUMIDFY-lägena: SLEEP 1 varar i en timma efter att funktionen aktiverats och då kommer temperaturen öka med 1 °C, 2 timmars inställning ökar temperaturen ytterligare en grad och temperaturen bibehålls på denna temperaturinställning. I HEAT-läge: SLEEP-status efter en timmes drift, minskar temperaturinställningen 1 °C, 2 timmars inställning minskar temperaturen ytterligare en grad, sedan kör enheten med denna temperaturinställning.

Sleep 2 är Sleep-läge 2, d.v.s. luftvärmepumpen kommer i enlighet med förinställningen att köra i en SLEEP-temperaturkurva. I COOL-läge:

1. När du ställer in den initiala temperaturen till 16–23 °C efter aktiveringen av SLEEP-funktionen, höjs temperaturen med 1 °C varje timme. Efter en höjning med 3 °C bibehålls temperaturen. Efter 7 timmar sänks temperaturen med 1 °C och därefter fortsätter enheten köra med denna temperatur.
2. När du ställer in den initiala temperaturen till 24–27 °C efter aktiveringen av SLEEP-funktionen, höjs temperaturen med 1 °C varje timme. Efter en höjning med 2 °C bibehålls temperaturen. Efter 7 timmar sänks temperaturen med 1 °C och därefter fortsätter enheten köra med denna temperatur.
3. När du ställer in den initiala temperaturen till 28–29 °C efter aktiveringen av SLEEP-funktionen, höjs temperaturen med 1 °C varje timme. Efter en höjning med 1 °C bibehålls temperaturen. Efter 7 timmar sänks temperaturen med 1 °C och därefter fortsätter enheten köra med denna temperatur.
4. När du ställer in den initiala temperaturen till 30 °C under denna temperaturinställning, sänks temperaturen med 1 °C efter 7 timmar, därefter fortsätter enheten köra med denna temperatur.

I HEAT-läge

1. Under den initiala förinställda temperaturen 16 °C körs den i denna temperaturinställning.
2. När den initiala förinställda temperaturen är 17–20 °C efter aktivering av SLEEP-funktionen, sänks temperaturen med 1 °C varje timme. Efter sänkning med 1 °C bibehålls temperaturen.

3. När den initiala förinställda temperaturen är 21–27 °C efter aktivering av SLEEP-funktionen, sänks temperaturen med 1 °C varje timme. Efter sänkning med 2 °C bibehålls temperaturen.

4. När den initiala förinställda temperaturen är 28–30 °C efter aktivering av SLEEP-funktionen, sänks temperaturen med 1 °C varje timme. Efter sänkning med 3 °C bibehålls temperaturen.

Sleep 3 – inställning för temperaturkurvan i SLEEP-läge vid DIY:

1. I Sleep-läge 3, håll TURBO-knappen nedtryckt länge. I fjärrkontrollen öppnas menyn för användaranpassad inställning av SLEEP-kurva. På fjärrkontrollen visas tiden som "1 timme", temperaturinställning "88" blinkar och visar motsvarande temperatur för senast inställda temperaturkurva i SLEEP-läge. (Första gången visas fabriksinställningen för SLEEP-kurvan);
2. (2) Justera med hjälp av (+)-knappen eller (-)-knappen för att ändra motsvarande temperaturinställning. Tryck därefter på TURBO-knappen för att bekräfta valet.
3. Nu kommer 1 timme automatiskt att ökas i timerläget på fjärrkontrollen (vilket är "2 timmar", "3 timmar" eller "8 timmar"), temperaturinställningen "88" blinkar och visar motsvarande temperatur för senast inställda SLEEPkurva;
4. Upprepa stegen ovan (2)–(3) tills du har slutfört temperaturinställningen för 8 timmar och för SLEEP-kurvan. Nu återgår fjärrkontrollen till den ursprungliga timervisningen och temperaturvisningen återgår till den ursprungliga temperaturinställningen.

Sleep 3 – inställning för kurvan i SLEEP-läge vid DIY kan anropas:

Användaren kan på samma sätt som vid inställning av SLEEP-kurvan öppna menyn för användaranpassad inställning av SLEEP-status utan att ändra temperaturen. Bekräfta direkt genom att trycka på TURBO-knappen.

Observera: Om du under förinställningsprocessen inte trycker på någon knapp inom 10 sekunder avslutas den användaranpassade inställningen av SLEEP-status automatiskt och visningen i displayen återgår till originalläge. Under förinställnings- eller anropsprocessen, tryck på ON/OFF-knappen, MODE-knappen, TIMER-knappen eller SLEEP-knappen så avslutas inställningen för kurvinställning eller anropet.

Kombination av knapparna "TEMP" och "CLOCK": Om energisparfunktionen

Tryck på "TEMP" och "CLOCK" samtidigt i COOL-läget för att starta energisparfunktionen. Displayen på fjärrkontrollen visar "SE". Upprepa åtgärden för att avsluta funktionen.

Kombination av knapparna "TEMP" och "CLOCK": Om 8 °C HEAT-funktionen

Tryck på "TEMP" och "CLOCK" samtidigt i HEAT-läget för att starta 8 °C-uppvärmningsfunktionen. Displayen på fjärrkontrollen visar "och en vald temperatur på "8 °C". Upprepa åtgården för att avsluta funktionen.

BARNSPÄRRFUNKTION

Tryck på "" och "" samtidigt för att aktivera eller avaktivera barnspärrfunktionen. När barnspärrfunktionen är aktiverad visas "■ikonen på fjärrkontrollen. Om du använder fjärrkontrollen blinkar "■ikonen tre gånger utan att sända någon signal till enheten.

BYTE AV TEMPERATURSKALA

När enheten är avstängd (OFF-läge) tryck samtidigt på "" och "MODE"-knappen för att växla temperaturvisning mellan °C och °F.

WIFI-FUNKTION

Tryck på WIFI-knappen för att aktivera funktionen. Tryck igen för att stoppa funktionen. Mer information finns i WIFI-bilagorna och på wilfa.se, wilfa.com

ANVÄNDARGUIDE

1. Efter tillkoppling av strömmen, tryck på "ON/OFF"-knappen på fjärrkontrollen för att starta luftvärmepumpen.
2. Tryck på "MODE"-knappen för att välja önskat läge: AUTO, COOL, DRY, FAN, HEAT.
3. Tryck på "▲" eller "▼" för att ställa in önskad temperatur. Temperaturen kan inte regleras i AUTO-läge.
4. Tryck på "FAN"-knappen för att ställa in önskad fläkthastighet: auto, låg, medelhög och hög hastighet.
5. Tryck på SWING-knappen för att välja riktning för luftflödet.

BYTA BATTERIER I FJÄRRKONTROLLEN

1. På baksidan av fjärrkontrollen finns en markering för batterifackets lock. Tryck ner locket och dra det i pilens riktning.
2. Byt ut de två AAA-batterierna (1,5 V) och se till att alla poler (+ respektive -) är vända åt rätt håll.
3. Sätt tillbaka locket på batterifacket.

OBSERVERA

• Vid användning av fjärrkontrollen, rikta signalen mot mottagningsfönstret på luftvärmepumpen.
• Avståndet mellan signalsändaren och det mottagande fönstret får inte vara mer än 8 m och det får inte finnas några fysiska hinder mellan dem.

Ominstallation Ta bort Lock över batterifack Batteri

• Signalen kan lätt störas i rum där det finns lysrör eller trädlös telefon. Håll fjärrkontrollen nära inomhusenheten när du använder den.
• Ersätt batterierna till nya av samma modell när byte krävs.
• Ta ut batterierna när du inte använder fjärrkontrollen under en längre tid.
• Om displayen på fjärrkontrollen är otydlig eller bild helt saknas är det dags att byta batterier.

NÖDDRIFT

Om fjärrkontrollen har tappats bort eller skadats, använd AUX-knappen för att sätta på eller stänga av luftvärmepumpen. Gör på följande sätt: Öppna panelen såsom visas i bilden. Tryck på AUX-knappen för att sätta på eller stänga av luftvärmepumpen. När luftvärmepumpen sätts på, körs den i AUTO-läge.

Varning: Använd ett isolerat föremål för att trycka på AUTO-knappen.

RENGÖRING OCH UNDERHÅLL

Varning:

• Stäng av luftvärmepumpen och koppla från strömmen före all rengöring och underhåll. Annars föreligger risk för elektriska stötar.
• Tvätta inte luftvärmepumpen med vatten för att undvika elstötar.
• Använd inte lättantändliga vätskor för att rengöra luftvärmepumpen.

RENGÖRA YTAN PÅ INOMHUSDELEN

När ytan på inomhusdelen är smutsig rekommenderar vi att du torkar ren den med en torr eller fuktad trasa.

Observera: Ta inte bort panelen under rengöringen.

RENGÖRA FILTRET

1. Öppna panelen

Dra ut panelen till en viss vinkel enligt bilden.

2. Ta bort filtret

Ta bort filtret enligt bilden.

3. Rengör filtret

Använd en dammvippa eller vatten för att rengöra filtret. Om filtret är mycket smutsigt, rengör det med vatten (max 45 °C) och låt det sedan torka på en mörk och sval plats.

4. Sätt tillbaka filtret

Sätt tillbaka filtret och stäng sedan panelluckan ordentligt.

• Filtret bör rengöras var tredje månad. Om driftsmiljön är mycket dammig kan du rengöra filtret oftare.
• När du har tagit bort filtret, vidrör inte lamellerna. Risk för personskada.
• Undvik deformation och brandrisk genom att aldrig torka filtret med hjälp av eld eller härfön.

KONTROLL FÖRE ANVÄNDNINGSSÄSONGEN

1. Kontrollera att luftintagen inte är blockerade.
2. Kontrollera att jordfelsbrytare, stickkontakt och uttag är i gott skick.
3. Kontrollera att filtret är rent.
4. Kontrollera att dräneringsröret inte är skadat.

KONTROLL EFTER ANVÄNDNINGSSÄSONGEN

1. Koppla bort strömmen.
2. Rengör filtret och panelen på inomhusdelen.

FELSÖKNING

Problem Möjliga orsaker Åtgärder

Inomhusdelen kan inte ta emot fjärrkontrollens signaler eller det händer inget när du trycker på fjärrkontrollen.	Föreligger mycket störningar/interferens (t.ex. av statisk elektricitet, instabil spänning)?	Dra ut stickkontakten. Sätt tillbaka stickkontakten efter ca 3 min, och sätt sedan på enheten igen.
	Befinner sig fjärr-kontrollen inom signal-mottagningsområdet?	Signalmottagningsområdet är 8 m.
	Finns det några hinder i vägen?	Avlägsna hindren.
	Är fjärrkontrollen riktad mot mottagnings-fönstret?	Välj rätt vinkel och rikta fjärrkontrollen mot mottagningsfönstret på inomhusdelen.
	Reagerar fjärrkontrollen dåligt på knapptryck-ningar: otydlig display eller displayen helt tom?	Kontrollera batterierna. Om batterierna är för svaga, byt ut dem.
	Ingen bild när du använ-der fjärrkontrollen?	Kontrollera om fjärrkontrollen verkar ha skadats. Om ja, byt ut den.
	Lysrör i rummet?	Håll fjärrkontrollen nära inomhusdelen.
		Stäng av lysröret och försök sedan igen.

SE

Inget luftflöde från inomhusdelen.	Är inomhusdelens luftintag eller luftutlopp blockerat?	Avlägsna eventuella hinder.
	Under HEAT-läge – har inomhustemperaturen nätt upp till inställd temperatur?	När den har nätt upp till inställd temperatur, upphör luftflödet från inomhusdelen.
	HEAT-läge har precis satts på?	För att inte blåsa ut kalluft startar inomhusdelen luftflödet först efter en fördröjning på flera minuter vilket är helt normalt.
Luftkonditione-ringen går inte att använda	Strömavbrott?	Vänta tills strömmen kommer tillbaka.
	Sitter stickkontakten löst?	Sätt i stickkontakten igen.
	Jordbrytaren har löst ut eller säkringen gått?	Låt en auktoriserad fackman byta jordbrytaren eller säkringen.
	Fel på kabeln?	Låt en auktoriserad fackman byta den.
	Enheten har startat omedelbart efter att åtgården stoppats?	Vänta i 3 minuter och försök sedan sätta på enheten igen.
	Stämmer funktionsinställningen för fjärrkontrollen?	Återställ funktionen.
Vattenånga tränger ut genom inomhusdelens luftutlopp	Hög temperatur och luftfuktighet inomhus?	Inomhusluften kyls ner snabbt. Efter en stund kommer temperaturen och luftfuktigheten minska och ångan försvinna
Den inställda temperaturen kan inte regleras	Enheten drivs i AUTO-läge	Temperaturen kan inte regleras i AUTO-läge. Ändra driftläge om du behöver reglera temperaturen.
	Önskad temperatur överstiger intervallet för inställd temperatur?	Temperaturområde: 16–30. För programläge 8–30.
Kylningseffekten (uppvärmningseffekten)är undermålig.	För låg spänning?Smutsigt filter?Är inställd temperatur inom rätt intervall?Är dörrar eller fönster öppna?	Vänta tills spänningen är normal igen.Rengör filtret.Reglera temperaturen till rätt intervall.Stäng dörrar och fönster.
Dofter avges Lokalisera källan till doften, t.ex. möbler eller cigarette		Eliminera källan till doften.Rengör filtret.
Onormal drift Föreligger det någon störning/interferens, t.ex. åskväder, trådlösa enheter.		Koppla först från och sedan till strömmen. Sätt därefter på enheten igen.
Ett porlande ljud. Har du precis satt på och stängt av luftvärmepumpen?		Det porlande ljudet kommer från kylmediet som flödar runt i enheten och är helt normalt.
Ett sprakande ljud. Har du precis satt på och stängt av luftvärmepumpen?		Detta är ett friktionsljud som orsakas av att panelen (eller andra delar) expanderar/dras samman på grund av temperaturändring.

FELKOD

Vid onormal status hos luftvärmepumpen blinkar temperaturindikatorn på inomhusdelen för att visa aktuell felkod. Identifiera koden i listan nedan.

Felkod Felsökning

E5 Överspänningsskydd: Instabil strömförsörjning, alltför smutsiga värmeväxlare, onormal fläkthastighet, kompressorfel, olje- eller gasläcka.

E8 Överhettningsskydd: Kylmedieläckage, fläktmotorstopp, för smutsiga dammfilter eller värmeväxlare.

U8 Fel på fläktmotorn i inomhusdelen: Fläktmotorstopp, kretskortsfel inomhus.

H6 Fläktmotorn i inomhusdelen spärrad: Fläktmotorn är trasig, fläktmotorn är blockerad.

E6 Kommunikationsproblem: Felaktig ledningsdragning mellan inom- och utomhusenheten, kretskortsfel inomhus/utomhus.

C5 Bryggkontakten fungerar inte: Bryggkontakt på kretskort inomhus saknas, kretskortet är trasigt.

F0 Återställningsläge för kylmedium: Kylmedieläckage; ansamling av kylmedium

F1 Omgivningssensorn inomhus är trasig.

F2 Avdunstningssensorn inomhus är trasig.

Observera: Om ingen felkod visas, kontakta auktoriserad fackman för service.

WARNING

Om något av följande inträffar – stäng omedelbart av luftvärmepumpen och bryt strömmen. Kontakta därefter återförsäljaren eller auktoriserad fackman för service.

• Nätkabeln är överhettad eller skadad.
• Onormalt ljud hörs under drift
  • Jordfelsbrytaren löser ut ofta.
• Det börjar lukta bränt om luftvärmepumpen.
• Läckage från inomhusdelen.

Reparera inte eller återmontera luftkonditioneringen själv. Om luftvärmepumpen används trots detta kan det orsaka felaktig funktion, elektrisk stöt eller brandfara.

BEYOND EXPECTATIONS 7 SINCE 1948 YEAR GUARANTEE

GARANTI

Wilfa ger en garanti på 7 år på denna produkt från och med inköpsdatum. Garantin täcker tillverkningsfel eller defekter som uppstår under garantiperioden. Ditt inköpskvitto fungerar som bevis gentemot återförsäljaren om du åberopar garanti.

Garantin gäller endast produkter som köps och används för privat bruk, för normala hushållsändamål. Garantin gäller inte om produkten används för kommersiella ändamål. Garantin gäller inte om produkten används felaktigt eller oaktsamt, om du underlåter att följa Wilfas anvisningar, om produkten har modiørats eller om reparation har utförts av en icke auktoriserad person/ verkstad. Garantin omfattar vidare inte fel som uppstår till följd av normalt slitage, felaktig användning, bristande underhåll eller felaktig elektrisk spänning eller:

• Överbelastning av produkten
  • Delar som normalt slits
• Delar som du kan förvänta dig ska bytas ut regelbundet (t.ex. ∅ter, batteri)

Bruksanvisningen ∅nns även på vår hemsida wilfa.se

PRODUKTSPECIFIKATIONER

220 V\~240 V\~50 Hz

SUPPORT OCH RESERVDELAR

För support besök oss på wilfa.com och se vår kundservice-/supportsida. Här hittar du svar på vanliga frågor, reservdelar, tips och tricks och all vår kontaktinformation.

ÅTERVINNINGSBARHET

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas i enlighet med gällande miljöbestämmelser. Den uttjänta produkten kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. Där kan du lämna produkten för miljövänlig återvinning gratis.

SE

DK

INDHOLD

96 VIGTIGE SIKKERHEDSANVISNINGER – BETJENING OG VEDLIGEHOLDELSE
98 VIGTIGE SIKKERHEDSANVISNINGER - TILBEH∅R
101 K∅LEMIDLET
105 ARBEJDSTEMPERATUROMRÅDE
106 PRODUKTOVERSIGT
108 SÅDAN BRUGER DU AIRCONDITIONANLÆGGET
114 BETJENINGSVEJLEDNING
115 N∅DBETJENING
115 RENG∅RING OG VEDLIGEHOLDELSE
117 FEJLFINDING
120 FEJLKODE
122 GARANTI
123 PRODUKTSPECIFIKATIONER
123 SUPPORT OG RESERVEDELE
123 GENANVENDELIGHED

DK

VIGTIGE SIKKERHEDSANVISNINGER – BETJENING OG VEDLIGEHOLDELSE
