Merke	Wilfa
Modell	Narvik 35
Produkttype	Luft-til-luft varmepumpe
Mål (B x H x D)	800 x 300 x 200 mm
Vekt	20 kg
Strømforsyning	230 V / 50 Hz
Varmekapasitet	3.5 kW
Kjølekapasitet	3.2 kW
Energieffektivitet (EER / COP)	3.5 / 4.0
Kjølemiddel	R32
Lydnivå (innendørs / utendørs)	45 dB(A) / 55 dB(A)
Hovedfunksjoner	Varme, Kjøling, Avfukting, Vifte, Timer, Fjernkontroll
Vedlikehold	Rens filtre hver 2. uke; profesjonell service årlig
Sikkerhetsfunksjoner	Overopphetingsbeskyttelse, Autostart, Barnesikring
Reservedeler tilgjengelig	Filtre, Fjernkontroll, Viftemotor, PCB
Reparerbarhetsindeks	7.5 / 10
Tilbehør valgfritt	Wi-Fi-modul, Veggfeste
Garanti	2 år

Ofte stilte spørsmål - Narvik 35 WILFA

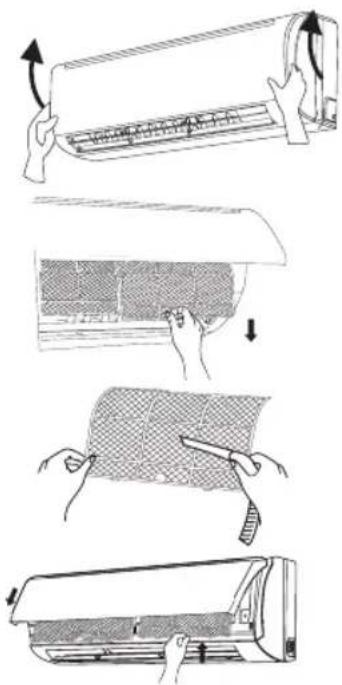

Hvordan rengjør jeg luftfiltrene på Wilfa Narvik 35 varmepumpen min?

Slå av enheten og trekk ut støpselet. Åpne frontpanelet, ta ut filtrene, og vask dem med mild såpe og vann. La dem tørke helt før du setter dem inn igjen. Rens hver 2. uke for optimal ytelse.

Hva betyr feilkoden 'E1' på displayet?

Feilkode E1 indikerer vanligvis en temperatursensorfeil. Prøv å tilbakestille enheten ved å trekke ut støpselet i 5 minutter. Hvis feilen vedvarer, kontakt en profesjonell tekniker.

Hvordan stiller jeg inn timeren for automatisk av/på?

Trykk på Timer-knappen på fjernkontrollen. Bruk pil opp/ned for å stille inn ønsket tid for automatisk avstenging (av-timer) eller oppstart (på-timer). Bekreft ved å trykke på Set-knappen.

Hva er anbefalt romstørrelse for Narvik 35?

Narvik 35 er egnet for rom opp til 35 m² (ca. 375 sq ft) for oppvarming og kjøling, forutsatt standard takhøyde og isolasjon.

Hvordan bytter jeg batteriene i fjernkontrollen?

Skyv dekselet på baksiden av fjernkontrollen nedover, fjern de gamle batteriene, og sett inn to AAA alkaliske batterier med riktig polaritet. Kast gamle batterier på riktig måte.

Er Narvik 35 kompatibel med en Wi-Fi-modul?

Ja, Narvik 35 støtter en valgfri Wi-Fi-modul (selges separat) for smart styring via Wilfa-appen. Se bruksanvisningen for installasjonsinstruksjoner.

Hva gjør jeg hvis varmepumpen fryser om vinteren?

Enheten har en auto-avrimingsfunksjon som aktiveres når is bygger seg opp. Ikke skrap is manuelt. Hvis avrimingssyklusen ikke starter, kontroller filtrene og sørg for at luftstrømmen er uhindret. Kontakt service hvis problemet vedvarer.

Hvor støyende er Narvik 35 under drift?

Innendørsenhetens støy er omtrent 45 dB(A) (stille biblioteknivå), utendørsenhet rundt 55 dB(A). Lydnivåer kan variere med viftehastighet.

Kan jeg installere varmepumpen selv?

Av sikkerhets- og garantigrunner bør installasjonen utføres av en kvalifisert HVAC-tekniker. Feil installasjon kan føre til lekkasjer, elektriske farer eller redusert effektivitet.

Hvilken energieffektivitetsklasse har Narvik 35?

Narvik 35 har en EER på 3.5 og COP på 4.0, tilsvarende energiklasse A++ for oppvarming og A+ for kjøling (avhengig av regionale standarder).

BRUKSANVISNING Narvik 35 WILFA

• Les denne bruksanvisningen nøye før du bruker apparatet, og ta vare på den til senere bruk. Den er også tilgjengelig på nettstedet vårt: wilfa.no
• Apparatet kan brukes av barn fra 8 år og oppover samt personer med nedsatte fysiske, sansemessige eller mentale evner eller mangel på erfaring og kunnskap, hvis de er under tilsyn av eller har fått anvisninger om sikker bruk av apparatet og er klar over farene forbundet med bruk.
• Ikke la barn leke med apparatet.
• Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under tilsyn.
• Ikke koble varmepumpen til en universalkontakt. Da kan det oppstå brannfare.
• Koble fra strømforsyningen ved rengjøring av varmepumpen. Ellers kan det medføre elektrisk støt.
• Hvis strømledningen er skadet, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende kvalifisert person for å unngå fare.
• Ikke vask varmepumpen med vann – det kan medføre elektrisk støt.

- Ikke sprøyt vann på innendørsenheten. Det kan medføre elektrisk støt eller funksjonsfeil.

- Ikke ta på ribbene etter at filteret er skiftet – det kan medføre skade. Ikke bruk åpen ild eller føner til å tørke filteret – det kan medføre deformering eller brannfare.

- Vedlikehold må utføres av kvalifiserte fagfolk. Ellers kan det medføre personskade eller materiell skade.

- Ikke reparer varmepumpen selv. Det kan medføre elektrisk støt eller skade. Kontakt forhandleren när varmepumpen trenger reparasjon.

- Ikke stikk fingrer eller gjenstander inn i luftinntaket eller utløpet. Det kan medføre personskade eller materiell skade.

- Ikke blokker luftinntaket eller utløpet. Det kan medføre funksjonsfeil.

- Ikke søl vann på fjernkontrollen – da kan fjernkontrollen bli ødelagt.

- Hvis noen av situasjonene nedenfor skulle oppstå, må varmepumpen øyeblikkelig slås av og strømmen kobles fra. Kontakt deretter forhandleren eller kvalifiserte fagfolk for å få utført service på varmepumpen.

- Strømledningen er overopphetet eller skadet.

– Varmepumpen avgir unormale lyder under drift.

– Bryteren ofte kobler ut.
– Varmepumpen avgir røyklukt.
– Innendørsenheten lekker.

• Hvis varmepumpen brukes under unormale forhold, kan det medføre funksjonsfeil, elektrisk støt eller brannfare.

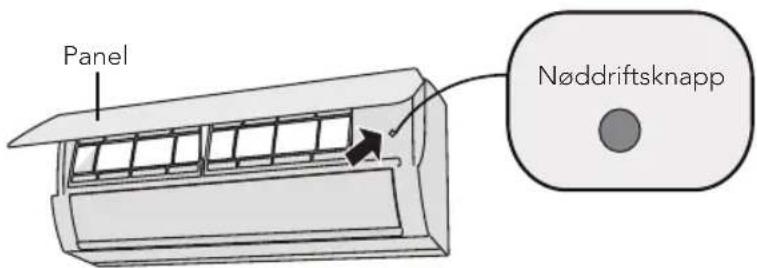

• Når enheten slås på eller av med nøddriftsbryteren, må du trykke på bryteren med en gjenstand som er isolert med et annet materiale enn metall.
• Ikke gå oppå topplaten til utendørsenheten eller legg tunge gjenstander på den. Det kan medføre skade på enheten eller personskade.

VIKTIGE SIKKERHETSANVISNINGER – TILKOBLING

• Installasjonen må utføres av kvalifiserte fagfolk. Ellers kan det medføre personskade eller materiell skade.
• Følg alle forskrifter vedrørende elektrisk sikkerhet under installasjon av enheten.
• Bruk en godkjent strømforsyningskrets og bryter i henhold til lokale sikkerhetsanvisninger.

• Monter bryteren. Hvis ikke, kan det medføre funksjonsfeil. En allpolet utkoblingsbryter med en kontaktavstand på minst 3 mm i alle poler skal kobles til det faste ledningsnettet.

• Med en bryter med passende kapasitet, se tabellen nedenfor. Luftbryteren skal ha en magnetbøyle- og varmebøylefunksjon som beskytter mot kortslutning og overoppheting.

• Varmepumpen skal jordes korrekt. Feilaktig jording kan medføre elektrisk støt.
• Unngå bruk av ledninger som ikke er godkjent.
• Sørg for at strømforsyningen tilsvarer kravene som gjelder for varmepumpen. Ustabil strømforsyning, feilaktig kabling eller funksjonsfeil. Monter riktig type strømkabler før varmepumpen tas i bruk.
• Den strømførende ledningen, nullederen og jordledningen må kobles riktig i stikkontakten.
• Pass på at strømforsyningen blir kuttet før det utføres arbeid på elektriske deler og sikkerhetsinnretninger.
• Installasjonen må fullføres før strømmen kan kobles til. Hvis strømledningen er skadet, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende kvalifisert person for å unngå fare.

• Temperaturen i kjølemiddelkretsen blir høy, og det er viktig at forbindelsesledningen ikke kommer borti kobberrøret.

• Apparatet skal installeres i henhold til nasjonale koblingsforskrifter.

• Installasjonen må utføres av godkjent personale i henhold til kravet i NEC og CEC.
• Varmepumpen er et elektrisk apparat av høy kvalitet. Den må jordes forsvarlig ved hjelp av en spesiell jordingsenhet, og arbeidet må utføres av fagfolk. Kontroller at varmepumpen alltid er forsvarlig jordet – ellers kan det medføre elektrisk støt.
• Den gule-grønne lederen i varmepumpen er jordledningen, og den kan ikke brukes til andre formål.
• Jordingsmotstanden skal være i samsvar med nasjonale sikkerhetsforskrifter for elektrisitet.
• Apparatet må plasseres slik at det er atkomst til støpselet.
• Alle ledninger til innendørs- og utendørsenheten skal kobles til av fagfolk.
• Hvis strømledningen er for kort, må du kontakte leverandøren for å få en ny. Unngå å forlenge ledningen selv.
• På varmepumper med støpsel må det være atkomst til støpselet etter at installasjonen er fullført.

• På varmepumper uten støpsel må det monteres en bryter i linjen.

• Hvis varmepumpen må flyttes til et annet sted, må arbeidet bare utføres av en kvalifisert person. Ellers kan det medføre personskade eller materiell skade.

• Velg en plassering som er utilgjengelig for barn og på god avstand fra dyr eller planter. Hvis dette ikke er til å unngå, må også skjermingen monteres av sikkerhetsmessige hensyn.

- Innendørsenheten skal monteres nær veggen.

MERK

Av hensyn til dine kunderettigheter er det meget viktig å følge anvisningene vedrørende rengjøring og vedlikehold nøye. Hvis ikke, risikerer du å miste dine kunderettigheter.

KJ∅LEVÆSKE

• For å starte funksjonen til varmepumpeenheten, sirkulerer en spesiel kjølevæske i systemet. Kjølevæsken som brukes er fluoret R32, som er spesielt renset. Kjølevæsken er brannfarlig og luktfri. Videre kan det føre til eksplosjoner under visse betingelser. Men brannfarligheten til kjølevæsken er veldig lav. Den kan bli påtent kun ved brann.
• Sammenlignet med vanlige kjølevæsker er R32 en ikke-forurensende kjølevæske som ikke ska- der ozonlaget. Påvirkningen på drivhuseffekten er

også lavere. R32 har veldig gode termodynamiske egenskaper som fører til en veldig høy energieffektivitet. Enhetene trenger derfor mindre påfyll.

ADVARSEL

Ikke bruk midler til å forhaste avrimingsprosessen eller til å rense anlegget, annet enn de midlene som er anbefalt av produksjonen. Dersom reparasjon er nødvendig, kontakt ditt nærmeste autoriserte Service Senter. Alle reparasjoner som blir gjennomført av ukvalifiserte personer kan være farlige. Denne enheten børvære oppbevart i etrom uten kontinuerlig bruk av driftskilder (for eksempel: åpen flamme eller en gassenhet). Ikke brenn eller stikk hull på enheten.

Apparater som er fylt med R32 som skal repareres; følg kun produsentens instruksjoner nøye. Vær klar over at kjølevæsken ikke inneholder lukt og er brannfarlig.

• Installasjon må utføres av kvalifiserte personer. Hvis ikke, kan det føre til feilfunksjoner og mulige skader.

• Elektriske sikkerhetstiltak ved strømtilkoblinger må følges.

• I samsvar med sikkerhetstilltak, bruk ALLTID godkjent utstyr (støpsel, sikring, jordfeilbrytter....).
  • Ha egen sikring for klimaanlegget.

• En multi-pol bryter som har separerte kontakter og alle er på minst 3mm avstand mellom tilkoblinger. Bryter skal ha fast kontakt mot strømnett.
• I tilleg til multi-pol bryter det bør bli påmontert sikring som inneholder både magnet og varmespenne som kan beskytte mot overspenning og utvikling av varme.
• Klimaanlegget bør bli ordentlig jordet. Hvis ikke kan det forårsake elektrisk støt.
• Ikke bruk strømledningen som ikke er godkjent for bruk.
• Vær sikker på at strømtilførsel passer til kravet fra klimaanlegget. Hvis ikke kan det oppstå ustabil drift og forekomme feilfunksjoner. Strømledning mot klimaanlegget skal være i samsvær til kravet for drift.
• Det er veldig viktig at ledninger skal kobles riktig på tilkoblingsklemme.
• Vær sikker på at strømmen er utkoblet før det skal utføres alle typer elektriske reparasjoner.

• Ikke gjør strømtilkoblingen før installasjonen er ferdig.

• Hvis strømledningen er skadet, må den skiftes ut av kvalifisert person for å unngå mulige og alvorlige skader på personer og klimaanlegget.

• Temperatur av gass kan bli veldig høy, hold strømledning mellom inne og uteenheten vekk fra kobberrør.
• Klimaanlegget skal tilkobles i samsvær til nasjonale forskrifter.
• Installasjon må bli utført forsvarsmessig og i samsvær med NEC og CEC sine bestemelser. Utføres av kvalifiserte personer.
• Klimaanlegget er et høyteknologisk produkt. Det må bli forsvarlig jordet av kvalifisert person. Vær sikker på at jordingen er utført etter forskrifter for å unngå elektrisk støt.
• Den gul-grønne ledningen er jordleder og kan bare brukes for bestemte formål.
• Jordutmålinger skal vare i samsvær til nasjonale forskrifter.
• Klimaanlegget må plasseres sånn at direkte tilkobling er mulig.
• Alle koblingspunkter på inne og uteenheten skal utføres av kvalifisert person.

ARBEIDSTEMPERATUR OMRÅDE

NARVIK 25

Inneside DB/WB(°C) Uteside DB/WB(°C)

Max. kjøling 32/23 43/26

Max. oppvarming 27/- 24/18

Merk: Driftstemperaturområdet (utetemperatur) for kjøling er -15 °C\~43 °C; Varmetemperaturområdet for modeller uten elektrisk varmeelement til bunnrammen er -15 °C\~24 °C. Varmetemperaturområdet for modeller med elektrisk varmeelement til bunnrammen er -25 °C\~24 °C.

NARVIK 35

Inneside DB/WB(°C) Uteside DB/WB(°C)

Max. kjøling 32/23 52/32

Max. oppvarming 27/- 24/18

Merk: Arbeidstemperatur område(utetemperatur) for bare kjøle anlegg er 18 °C \~43 °C; for varmepumper arbeidstemperatur er -30 °C \~ 43 °C.

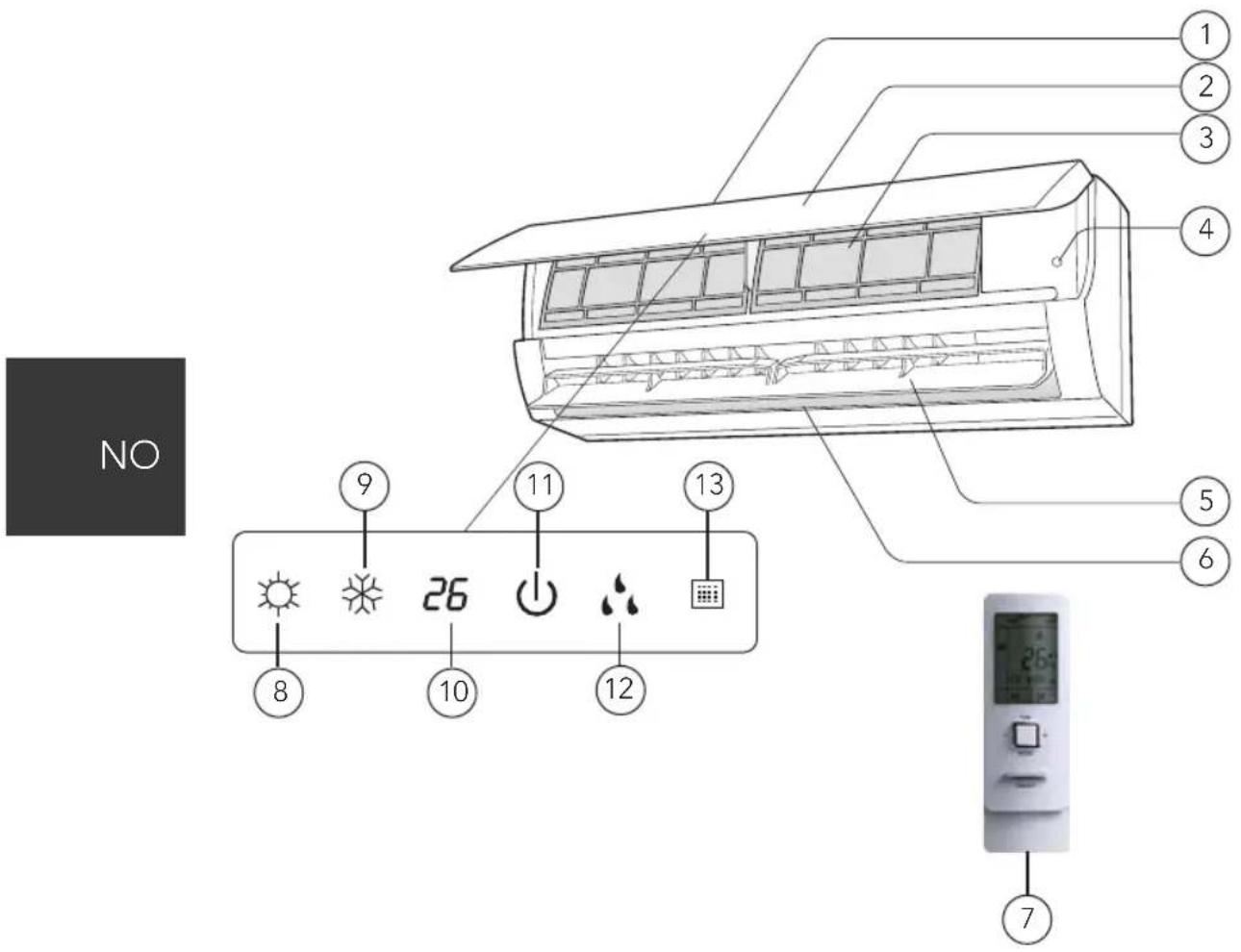

PRODUKTOVERSIKT

HOVEDENHET

1. Luftinntak
2. Panel
3. Filter
4. AUX-knapp
5. Horisontalt spjeld
6. Luftuttak
7. Fjernkontroll

Display:

1. Varmeindikator
2. Kjøleindikator
3. Temperaturindikator
4. Av/på-bryter
5. Tørkeindikator
6. Mottakervindu

FJERNKONTROLL

BRUK

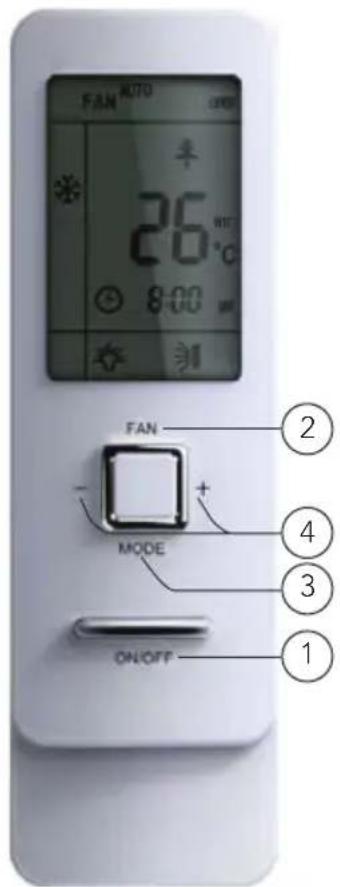

BETJENINGSKNAPPER PÅ FJERNKONTROLLEN

OBS!

• Dette er en vanlig fjernkontroll som kan brukes på klimaanlegg med multifunksjon. Enheten vil opprettholde opprinnelig status for enkelte funksjoner som modellen ikke er utstyrt med, og der du trykker du på den angitte knappen på fjernkontrollen.
• Klimaanlegget avgir et lydsignal när du slår det på.
• Driftsindikatoren « ∅er PÅ (rød indikator). Deretter kan du betjene klimaanlegget med fjernkontrollen.
• Når du trykker på knappene på fjernkontrollen når klimaanlegget er på, blinker «ikonet i fjernkontrolldisplayet én gang, og du hører en «de»-lyd som betyr at signalet er sendt til klimaanlegget.
• Når klimaanlegget er av, vises ikonet for angivelse av temperatur og klokkeikonet i displayet til fjernkontrollen. (Hvis timer av, timer på og lys er angitt, vises de tilsvarende ikonene i displayet til fjernkontrollen samtidig). Når klimaanlegget er på, viser displayet ikonene for de angitte funksjonene.

①/⑤ AV/PÅ-knapp

Trykk på denne knappen for å slå på enheten. Trykk én gang til for å slå den av. Hvilemodus avbrytes mens enheten er av.

②/⑥ VIFTE-KNAPP

Trykk på denne knappen for å velge mellom auto, lav, middels lav, middels høy, høy hastighet. Automatisk viftehastighet er standard når klimaanlegget er på. I T∅RR-modus kan kun lav viftehastighet stilles inn.

    subgraph Legend
    direction TB
    L1["Lav Middels Middels lav"] --> L2["Middels høy Høy"]
    end

OBS! Den har lav viftehastighet i tørrmodus.

③/⑦ MODUS-knapp

Trykk på denne knappen for å velge mellom auto, kjøle, tørr, vifte, varme. Automodus er standard när klimaanlegget er på. I automodus vises ikke temperaturen. I varmemodus er den opprinnelige temperaturen 28 °C. I andre modi er den opprinnelige temperaturen 25 °C.
    note bottom of A: AUTO KJONE T∅RR VIFTE VARME

④/⑧ +/- knapp

Forhåndsinnstilt temperatur kan økes. Trykk på denne knappen for å stille temperaturen. Trykk og hold inne i to sekunder. Det relative innholdet kan endres raskt til du slipper knappen og sender kommandoen om at °C-ikonet skal vises kontinuerlig. Temperaturjustering er utilgjengelig i automodus, men kommandoen kan sendes hvis du trykker på denne knappen. Temperatur for gradinnstilling: 16–30 °C, for varmemodus 8–30 °C.

Forhåndsinnstilt temperatur kan reduseres. Trykk på denne knappen for å stille temperaturen. Trykk og hold inne i to sekunder. Det relative innholdet kan endres raskt til du slipper knappen og sender kommandoen om at °C-ikonet skal vises kontinuerlig. Temperaturjustering er utilgjengelig i automodus, men kommandoen kan sendes hvis du trykker på denne knappen.

⑨ TURBO-knapp

I kjøle- eller varmemodus kan du trykke på denne knappen for å slå av eller på turbofunksjonen. Turboikonet vises när turbofunksjonen er slått av. Ikonet forsvinner automatisk hvis du endrer modus eller viftehastighet.

⑩ napp

Trykk på denne knappen for å stille inn venstre og høyre svingvinkelsyklus, som vist nedenfor:

⑪ knapp

Trykk på denne knappen for å stille inn svingvinkelen som vist nedenfor:

Dette er en universal fjernkontroll. Hvis den mottar tre typer av følgende status, forblir svingvinkelen i opprinnelig posisjon.

Hvis spjeldet stoppes når det svinger opp og ned, vil det forbli i sin nåværende posisjon.

angir at spjeldet svinger frem og tilbake i de fem posisjonene, som vist i strasjonen.

⑫ KLOKKE-knapp

Trykk på denne knappen for å stille klokken, og -konet blinker. Juster verdien innen 5 sekunder ved å trykke på +/- knappen. Hold knappen inne mer enn 2 sekunder for å øke verdien med 10 minutter hvert halvsekund. Trykk på klokkeknappen eller bekreft-knappen mens den blinker. -konet vises kontinuerlig, og angir at innstillingen var vellykket. Etter at enheten er slått på, vises 12:00 som standard, og -konet vises. Tidsverdien gjelder for klokke hvis -konet vises. Hvis ikke, gjelder tidsverdien for timer.

⑬ TIMER AV/TIMER PÅ-knapp

Timer på-innstilling: «ON»-ikonet vil blinke, og ikonet forsvinner. Tallene som vises er timer på-innstillingen. Juster verdien innen 5 sekunder ved å trykke på +/- knappen. Hver gang du trykker denne knappen, økes eller reduseres verdien med 1 minutt. Hvis du holder inne +/- knappen i mer enn 2 sekunder, skjer følgende: Tiden endres med 10 minutter hvert 2,5 sekund. Trykk på Timerknappen i løpet av 5 sekunder for å stille inn tiden. Timer på er stilt inn. Trykk på timer-knappen igjen for å avbryte timer på-innstillingen. Før du stiller inn timeren, må du stille klokken til nåværende tid.

Trykk på denne tasten for å gå til TIMER AV, og TIMER AV-ikonet vil blinke. Innstillingsmetoden er den samme for TIMER ON.

⑭ TEMP-knapp

Trykk på denne knappen for å se innstilt innetemperatur, innendørs eller utendørs omgivelsestemperatur på displayet til innedelen. Fjernkontrollinnstillingen velges sirkulært som vist nedenfor:

Når du velger «» med fjernkontrollen eller uten visning, viser temperatur-indikatoren på innedelen innstilt temperatur. Når du velger «» med fjernkontrollen, vises innendørs omgivelsestemperatur. Når du velger «» med fjernkontrollen, vises utendørs omgivelsestemperatur. Hvis enheten ikke mottar et annet signal innen 3 sekunder vil den returnere til innstilt temperatur.

OBS! Visningsområdet er 0–60 °C ved utendørs omgivelsestemperatur. Hvis temperaturen ikke er innenfor dette temperaturområdet, beholdes terskeldataene (lavest er 0 °C og høyest er 60 °C).

Tips: Når du trykker på betjeningsknappene på enheten, må du sørge for at dekselet er helt lukket

OBS! Visning av utetemperatur er ikke tilgjengelig på enkelte modeller. Innedelen viser da «»-ikonet og innstilt innetemperatur.

⑮ Denne funksjonen er ikke tilgjengelig på nordiske modeller.

⑯ KOMFORT-knapp

Trykk på denne knappen én gang for å slå på KOMFORT-funksjonen. «I FEEL»-ikonet vises när du trykker på en funksjonsknapp én gang. Når denne funksjonen er aktiv, sender fjernkontrollen temperaturen til hovedenheten hvert 10. minutt. Når du trykker på denne knappen igjen, slås denne funksjonen av. Når KOMFORT-funksjonen er aktivert, må fjernkontrollen være innenfor signalområdet slik at innedelen kan motta signalet fra fjernkontrollen.

⑰ LYS-knapp

Trykk på denne knappen for å slå lyset av eller på. Denne funksjonen kan også konfigureres. Når lyset er slått på, er lyset på som standard.

⑱ WI-FI-knapp

Trykk på WI-FI-knappen for å aktivere funksjonen. Trykk én gang til for å deaktivere funksjonen. Les mer om WI-FI-funksjonen i bruksanvisningen eller på wilfa.no, wilfa.com

⑲ STILLE-knapp

Stille-status ligger under Auto stille-modus (vises som «» og «Auto»-ikon) og Stille-modus («»ikon vises) og Stille AV («» vises ikke). Trykk på denne knappen for å bruke Stille AV som standard. I stillemodus («» ikonet vises). Stille-funksjonen er kun tilgjengelig på enkelte modeller.

⑳ Hvile-knapp

Trykk på denne knappen for å velge Hvile 1 (1)Hvile 2 (), Hvile 3 ( ) og avslutte Hvilemodus. Når enheten er aktivert, er Avslutt hvilemodus standard.

Hvile 1 er Hvilemodus 1. I Kjøle- og Avfukting-modus: Etter 1 time med hvilestatus, vil hovedenhetens temperatur øke med 1 °C. Etter 2 timer vil temperaturen økes med 2 °C. Og deretter vil enheten kjøre med denne temperaturen. I Varme-modus: Etter 1 time med hvile-status, vil temperaturen senkes med 1 °C. Etter 2 timer vil temperaturen senkes med 2 °C, og deretter vil enheten kjøre med denne temperaturen.

Hvile 2 er Hvile-modus 2, der klimaanlegget vil kjøre i henhold til en rekke forhåndsinnstilte hvilemodustemperaturer. I kjølemodus:

1. Når innledende temperatur mellom 16 °C–23 °C er stilt inn, etter at hvilefunksjonen er slått på, økes temperaturen med 1 °C hver time. Etter 3 °C opprettholdes temperaturen, og etter 7 timer reduseres temperaturen med 1 °C. Deretter fortsetter enheten å kjøre med denne temperaturen,
2. Når innledende temperatur mellom 24 °C–27 °C er stilt inn, etter at hvilefunksjonen er slått på, økes temperaturen med 1 °C hver time. Etter 2 °C opprettholdes temperaturen, og etter 7 timer reduseres temperaturen med 1 °C. Deretter fortsetter enheten å kjøre med denne temperaturen,
3. Når innledende temperatur mellom 28 °C–29 °C er stilt inn, etter at hvilefunksjonen er aktivert, økes temperaturen med 1 °C hver time. Etter 1 °C opprettholdes temperaturen, og etter 7 timer reduseres temperaturen med 1 °C. Deretter fortsetter enheten å kjøre med denne temperaturen.
4. Når innledende temperaturen er stilt til 30 °C, vil temperaturen reduseres med 1 °C etter 7 timer. Deretter vil enheten fortsette å kjøre med denne temperaturen.

I varmemodus:

1. Når innledende forhåndsinnstilt temperatur er 16 °C, vil enheten kjøre med denne temperaturen kontinuerlig.
2. Ved innledende forhåndsinnstilt temperatur mellom 17 °C–20 °C, när hvilefunksjonen er aktivert, vil temperaturen reduseres med 1 °C etter en time, deretter vil temperaturen opprettholdes.

3. Ved innledende forhåndsinnstilt temperatur mellom 21 °C–27 °C, etter at hvilefunksjonen er startet, vil temperaturen synke med 1 °C hver time. Etter 2 timer vil temperaturen opprettholdes.

4. Ved innledende forhåndsinnstilt temperatur mellom 28 °C–30 °C, etter at hvilefunksjonen er startet, vil temperaturen synke med 1 °C hver time. Etter 3 timer vil temperaturen opprettholdes.

Hvile 3-modus under Hvilemodus er egendefinert innstilling:

1. Under Hvile 3-modus, trykker du og holder inne «Turbo»-knappen til fjernkontrollen viser individuell hvileinnstilling. Nå viser displayet 1hour» og innstilt temperatur «88» vil blinke og vise temperaturen for forrige hvilemodus (vises først i henhold til de fabrikkinnstilte verdiene),
2. Trykk på +/- knappene for å endre temperatur, og trykk deretter på «Turbo»-knappen for å bekrefte,
3. Deretter vil « 1hour» automatisk økes i timer-posisjonen på fjernkontrollen («2 hours» eller 3hours» eller «8 hours»). Temperaturen «88» blinker og viser temperaturen for forrige hvilemodus,
4. Gjenta trinn (2)\~(3) ovenfor til «8 hours»-temperaturen og hvilemodus er innstilt. Deretter vil du se opprinnelig timervisning og opprinnelig innstilt temperatur.

Hvile 3-modus under Hvilemodus kan vises med egendefinert innstilling: Brukeren kan godta hvilemodus ved å vise forhåndsinnstilt hvilemodus, angi individuell hvilemodusstatus uten å endre temperaturen, ved å trykke på «Turbo»-knappen for å bekrefte.

OBS! I prosedyren for forhåndsinnstilling eller visning nevnt ovenfor, hvis du ikke trykker på en knapp i løpet av 10 sekunder, vil innstilling av hvilemodus og hvilemodusstatus automatisk avsluttes og returnere til opprinnelig visning. I prosedyren om forhåndsinnstilling eller visning, hvis du trykker på «ON/OFF»-knappen, «Mode»-knappen, «Timer»-knappen eller «Sleep»-knappen, vil innstillingene av hvilemodus eller visningsstatus avsluttes på samme måte.

Kombinasjon av «TEMP»- og «CLOCK»-knappene: Om strømsparingsfunksjonen Trykk på «TEMP» og «CLOCK» samtidig i kjølemodus for å starte strømsparing. Symbolet «SAVE» vises i displayet. Gjenta for å avslutte funksjonen.

Kombinasjon av «TEMP»- og «CLOCK»-knappene: Om 8 °C oppvarmingsfunksjon

Trykk på «TEMP» og «CLOCK» samtidig i varmemodus for å starte 8 °C oppvarmingsfunksjon. Fjernkontrollen viser symbolet «\$og valgt temperatur på 8 °C. Gjenta for å avslutte funksjonen.

BYTTE MELLOM FAHRENHEIT OG CELSIUS

Når enheten er slått av, trykker du på knappene MODE- og ▼-knappene samtidig for å bytte mellom °C og °F.

DRIFTSVEILEDNING

1. Når strømmen er tilkoblet, trykker du på PÅ/AV-knappen på fjernkontrollen for å slå på varmepumpen.
2. Trykk på MODE-knappen for å velge ønsket funksjon: AUTO, KJ∅LING, T∅RKING, VIFTE, VARME
3. Trykk på "▲"-eller "▼"-knappen for å velge ønsket temperatur. (Temperaturen kan ikke justeres i autofunksjon.)
4. Trykk på FAN-knappen for å velge ønsket viftehastighet: auto, lav, middels og høy hastighet.
5. Trykk på SWING-knappen for å velge vinkelen som viften skal blåse i.

SKIFTE BATTERIER I FJERNKÖNTROLLEN

1. Trykk på baksiden av fjernkontrollen der det er merket, som vist i figuren, og skyv dekselet til batterirommet i pilens retning.
2. Skift to 7# (AAA 1,5 V) tørrbatterier og kontroller at polene "+" og "-" vender riktig vei.
3. Sett dekselet til batterirommet på plass igjen.

Deksel til batterirom

OBS

• Under bruk skal signalsenderen til fjernkontrollen rettes mot mottakervinduet på innedelen.
• Avstanden mellom signalsenderen og mottakervinduet må ikke være mer enn 8 meter, og uten hindringer.
• Signalet kan lett bli forstyrret i rom med lysrør eller trådløse telefoner. Fjernkontrollen skal brukes nær innedelen.
• Bruk alltid batterier av samme type.
• Hvis fjernkontrollen ikke skal brukes over en lengre periode, skal batteriene tas ut.
• Hvis fjernkontrolldisplayet blir utydelig eller helt svart, må batteriene skiftes ut.

N∅DDRIFT

Hvis fjernkontrollen skulle bli borte eller ødelagt, kan nøddriftsknappen brukes til å slå varmepumpen på eller av. Slik gjøres det: Åpne panelet som vist i figuren, trykk på nøddriftsknappen for å slå varmepumpen på eller av. Når varmepumpen slås på, vil den gå i autofunksjon.

Advarsel: Bruk isolerte gjenstander til å trykk på auto-knappen.

RENGJ∅RING OG VEDLIKEHOLD

Advarsel:

• Slå av klimaanlegget og koble fra strømforsyningen før rengjøring for å unngå elektrisk støt.
• Du må ikke vaske klimaanlegget med vann, dette kan føre til elektrisk støt.
• Ikke bruk brennbar væsker til å rengjøre klimaanlegget.

RENGJ∅RE OVERFLATEN AV VARMEPUMPEN

Når overflaten av varmepumpen er skitten, anbefales det å bruke en myk, tørr klut eller en våt klut for å tørke av den.

Merk: Ikke ta av panelet när det rengjøres.

RENGJ∅RE FILTER

1. Åpne panelet

Trekk panelet litt ut, som vist i illustrasjonen.

2. Fjern filteret

Fjern ßteret som vist i illustrasjonen.

3. Rengjøre filter

Bruk støvsuger eller vann til å rengjøre òteret. Hvis òteret er veldig skittent, bruker du vann (ikke varmere enn 45 °C) til å rengjøre det. Legg deretter òteret til tørk på et skyggefullt og tørt sted.

4. Sette inn filter

Sett inn Þteret og lukk dekselet helt.

• Filteret skal rengjøres hver tredje måned. Hvis det er mye støv der klimaanlegget står, kan det være nødvendig å rengjøre Þteret oftere.
• Du må ikke komme i kontakt med ribbene etter at òteret er fjernet for å unngå skade.
• Du må ikke bruke hårtørker eller andre varmekilder til å tørke ðteret for å unngå deformasjon eller brannfare.

OBS! Ved bruk med skitne ltre:

• Ubehagelig lukt blir ikke fjernet fra luften.
• Luften blir ikke renset.
• Fører til dårlig oppvarming eller kjøling.
• Kan forårsake ubehagelig lukt

KONTROLLER F∅R SESONGSTART

1. Kontroller om luftinntakene og luftuttakene er blokkert.
2. Kontroller om luftbryteren, støpselet og stikkontakten er i god stand.
3. Kontroller om luftlteret er rent
4. Kontroller om avløpsrøret er skadet.

KONTROLLER ETTER SESONGAVSLUTNING

1. Koble fra strømforsyningen.
2. Rengjør òteret og panelet til innedelen

FEILS∅KING

Problem Mulige årsaker Løsninger

Innedelenmottar ikkesignaler frafjernkontrollenellerfjernkontrollenfungerer ikke.	Finnes det alvorligeforstyrrelser (f.eks.statisk elektrisitet, stabilspenning)?Befinner fjernkontrollenseg innenformottaksområdet?Finnes det hindringer?Er fjernkontrollen rettetmot mottakervinduet?Reagerer fjernkontrollendårlig, er displayetutydelig eller helt svart?Ingen visning nårfjernkontrollen betjenes?Lysrør i rommet?	Trekk ut støpselet. Sett inn støpseletpå nytt etter ca. 3 min, og og slåderetter på enheten igjen.Mottaksområdet er 8 meter.Fjern hindringene.Velg riktig vinkel og rettfjernkontrollen mot mottakervinduetpå innedelen.Kontroller batteriene. Skift batterierhvis det er lite strøm på dem.Kontroller om fjernkontrollen visertegn på skade. Hvis ja, må denskiftes.Fjernkontrollen skal brukes nærinnedelen.Slå av lysrøret og prøv på nytt.
Det kommer ikkeluft fra innedelen	Er luftinntaket ellerluftuttaket til innedelenblokkert?I varmefunksjon, närinetemperaturen valgttemperatur?Er varmefunksjonennettopp aktivert?	Fjern hindringene.Når valgt temperatur er nådd, vilinnedelen slutte å blåse luft.For å hindre at det blåses kald luft,starter innedelen først etter flereminutters forsinkelse. Dette er heltnormalt.

NO

Klimaanlegget fungerer ikke	Strømbrudd?	Vent til strømmen er tilbake igjen.
	Er støpselet løst?	Sett inn støpselet på nytt.
	Er sikringen av eller brent?	Få en fagperson til å skifte sikringen.
	Er det feil på ledningen?	Få en fagperson til å skifte den.
	Er enheten startet på nytt umiddelbart etter at den har stoppet?	Vent i tre minutter og slå på enheten igjen.
	Er funksjonsinnstillingen for fjernkontrollen korrekt?	Tilbakestill funksjonen
Det kommer damp fra luftuttaket på innedelen	Er innetemperaturen og fuktigheten høy?	Inneluften blir avkjølt raskt. Etter en stund vil innetemperaturen og fuktigheten synke, og dampen vil forsvinne.
Valgt temperatur kan ikke justeres.	Er enheten satt på autofunksjon?	Temperaturen kan ikke justeres i autofunksjon. Endre driftsmodus hvis du vil justere temperaturen.
	Er ønsket temperatur høyere enn valgt temperaturområde?	Temperaturområde: 16–30. for varmemodus 8–30.
Kjøle-/varme-effekten er mangelfull.	For lav spenning?	Vent til spenningen normaliseres.
	Skittent filter?	Rengjør filteret.
	Er det valgt riktig temperaturområde?	Juster temperaturen til riktig område.
	Åpne vinduer og/eller dører?	Lukk dører og/eller vinduer.
Klimaanlegget lukter	Finn luktkilden, som møbler, sigaretter eller lignende.	Fjern luktkilden. Rengjør filteret
Klimaanlegget kjører unormalt	Finn ut om det er forstyrrelser som f.eks. torden, trådløse enheter osv.	Slå av strømmen, slå den på igjen og slå på enheten igjen.
Lyd av «rennende vann»	Er klimaanlegget nettopp slått av eller på?	Lyden skyldes kjølemiddelet som renner inne i enheten. Dette er helt normalt.
Smellende lyd Er klimaanlegget nettopp slått av eller på?		Dette er lyden av friksjon forårsaket av at panelet eller andre deler utvider seg og/eller trekker seg sammen på grunn av temperaturendringer.

NO

FEILKODE

Når klimaanleggets status er unormal, vil temperaturindikatoren på innedelen blinke for å vise feilkoden. Du finner en forklaring til feilkodene i listen nedenfor.

Feilkode Feilsøking

E5 Overstrømsvern: Ustabil matespenning, skittenvarmeveksler, unormal viftehastighet, feil på kompressor, lekkasje.

E8 Overopphetingsvern: Kjølemiddellekkasje, feil påviftemotor, skitne filtre eller skitten varmeveksler.

U8 Feil på innendørs viftemotor: Feil på viftemotor, feil påinnendørs kretskort

H6 Lås på innendørs viftemotor: Viftemotoren er ødelagt,viftemotoren er blokkert.

E6 Kommunikasjonsfeil: Feil kabling mellom innendørs- ogutendørsenhet, feil på innendørs/utendørskretskort.

C5 Feil på hette til lask: Manglende hette til lask på kretskortinnendørs, kretskortet er ødelagt.

F0 Gjenopprettingsmodus kjølemiddel: Kjølemiddellekkasje,kjølemiddellevering

F1 Innendørs omgivelsessensor er ødelagt.

F2 Innendørs kjøleelementsensor er ødelagt.

Merk: Hvis det forekommer andre feilkoder, ber vi deg kontakte fagfolk for å få utført service.

ADVARSEL

Hvis noen av forholdene nedenfor skulle oppstå, må varmepumpen øyeblikkelig slås av og strømmen kobles fra. Kontakt deretter forhandleren eller kvalifiserte fagfolk for å få utført service på varmepumpen.

• Strømledningen er overopphetet eller skadet.
• Varmepumpen avgir unormale lyder under drift.
• Sikringen kobler ofte ut.
  • Varmepumpen avgir røyklukt.
• Innendørsenheten lekker.

Ikke reparer varmepumpen selv. Hvis varmepumpen brukes under unormale forhold, kan det medføre funksjonsfeil, elektrisk støt eller brannfare.

GARANTI

Wilfa gir 7 års garanti på dette produktet fra kjøpsdatoen. Garantien dekker produksjonsfeil eller defekter som oppstår i garantiperioden. Kjøpskvitteringen fungerer som bevis overfor forhandleren ved eventuelle garantikrav.

Garantien er kun gyldig for produkter som er kjøpt og brukt i privathusholdning. Garantien gjelder ikke hvis produktet brukes kommersielt. Garantien er ikke gyldig hvis produktet misbrukes, ved uaktsom bruk eller hvis du ikke følger instruksjonene fra Wilfa, eller ved uautoriserte modifiseringer og reparasjoner. Garantien dekker heller ikke normal bruksslitasje på produktet, misbruk, mangel på vedlikehold, bruk av feil elektrisk spenning eller:

• Overbelastning av produktet
- Vanlige slitedeler
- Deler som må skiftes ut regelmessig (f.eks. filter, batteri osv.)

Bruksanvisningen er også tilgjengelig på nettstedet vårt: wilfa.no

NO

PRODUKTSPESIFIKASJONER

220 V\~240 V\~50 Hz

SUPPORT OG RESERVEDELER

For support, besøk oss på wilfa.no, og se vår kundeservice/supportside. Her finner du vanlige spørsmål, reservedeler, tips og triks, samt all kontaktinformasjon.

GJENVINNING

Dette merket betyr at produktet ikke må kastes sammen med vanlig husholdningsavfall i EU/E∅S-området. For å unngå skade på miljø og mennesker, er det viktig at dette produktet gjenvinnes. Lever produktet til en miljøstasjon eller ta kontakt med butikken der du kjøpte det. De kan ta seg av produktet for gjenvinning helt kostnadsfritt.

NO

Det er strengt forbudt å slippe ut kjølemiddel i atmosfæren!

SE

INNEHÅLL

66 VIKTIGA SÄKERHETSINSANVISNINGAR – DRIFT OCH UNDERHÅLL

68 VIKTIGA SÄKERHETSANVISNINGAR – BILAGA

71 KÖLDMEDIUM

75 DRIFTTEMPERATUROMRÅDE

76 PRODUKTÖVERSIKT

78 ANVÄNDNING

84 ANVÄNDARGUIDE

85 NÖDDRIFT

85 RENGÖRING OCH UNDERHÅLL

87 FELSÖKNING

90 FELKOD

92 GARANTI

93 PRODUKTSPECIFIKATIONER

93 SUPPORT OCH RESERVDELAR

93 ÅTERVINNINGSBARHET

VIKTIGA SÄKERHETSINSANVISNINGAR – DRIFT OCH UNDERHÅLL

- Rør ikke ved fanerne, når filteret er fjernet, da det kan medføre personskade. Brug ikke ild eller en hårtørrer til at tørre filteret, da det kan medføre deformation eller brandfare.

Tryk på denne knap for at op- og nedadgående sving, der cirkulært skifter som nedenfor:

BEMÆRK

Fjern filteret som vist på figuren.
