Produkttyp	Köksfläkt
Märke	Thermex
Modell	Hood Light Link
Mått (bredd x djup x höjd)	60 cm x 50 cm x 15 cm (ungefär)
Vikt	12 kg (ungefär)
Strömförsörjning	220-240 V, 50 Hz
Maximal utsugningseffekt	650 m³/h
Maximal ljudnivå	65 dB
Belysning	Inbyggd LED
Kontroller	Pekskärm eller fjärrkontroll
Filter	Tvättbart aluminiumfettfilter
Hastigheter	3 hastigheter + intensiv
Installation	Inbyggbar eller väggmonterad (installationssats ingår)
Luftutloppsdiameter	150 mm
Specialfunktion	Fjärrstyrning via app (Hood Light Link)
Underhåll	Rengör filter varannan månad; byt kolfilter var sjätte månad
Säkerhet	Automatisk avstängning av säkerhetsskäl
Reservdelar	Aluminiumfilter, kolfilter, LED-lampor
Reparerbarhet	Reparerbarhetsindex: 8/10 (uppskattat)
Garanti	2 år (enligt föreskrifter)

Vanliga frågor - Hood Light Link Thermex

Hur installerar man Thermex Hood Light Link köksfläkt?

Installationen ska utföras av en professionell. Se till att kanaldiametern är 150 mm och att luftutloppet är ordentligt ventilerat. Följ steg-för-steg-instruktionerna i manualen.

Hur ofta ska jag rengöra fettfiltren?

Det rekommenderas att rengöra aluminiumfiltren varannan månad med vatten och milt rengöringsmedel. Låt dem torka helt innan du sätter tillbaka dem.

Hur återställer jag fläkten efter långvarig användning?

Du kan återställa fläkten genom att stänga av den och koppla bort den från eluttaget i 10 sekunder. Anslut den sedan igen och sätt på den som vanligt.

Vad gör jag om fläkten inte suger ordentligt?

Kontrollera att filtren inte är mättade. Rengör eller byt ut aktivkolfiltren om det behövs. Se till att utloppskanalen inte är blockerad.

Kan fläkten användas utan utloppskanal?

Ja, i recirkulationsläge. Du behöver ett extra aktivkolfilter (ingår ej) för att rena luften och återföra den till köket.

Hur byter man LED-lampan?

LED-lamporna har lång livslängd, men om de går sönder måste du kontakta teknisk support för byte eftersom de kräver specialverktyg.

Använder fjärrkontrollen batterier?

Ja, fjärrkontrollen använder två AAA-batterier (ingår ej). Byt batterier när räckvidden minskar eller knapparna inte svarar.

Hur ansluter jag fläkten till Hood Light Link-appen?

Ladda ner appen Hood Light Link, sätt på fläkten, aktivera ihopparningsläge (se manualen) och följ appens instruktioner för att ansluta den till ditt Wi-Fi-nätverk.

Vilken ljudnivå är normal?

Ljudnivåerna varierar beroende på hastighet: cirka 45 dB på låg hastighet, 55 dB på medel och 65 dB på hög. Om ljudet är för högt, kontrollera att det inte finns några blockeringar.

Var hittar jag reservdelar som filter?

Du kan köpa aluminiumfilter och aktivkolfilter i specialbutiker eller direkt på Thermex webbplats. Använd alltid originaldelar för att säkerställa prestanda.

BRUKSANVISNING Hood Light Link Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Slukker lyset i kjøkkenviften när du slår på lys bryteren?

Tenner lyset i kjøkkenviften när du slår av på lys bryteren?

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Anslutning av köksfl äkt 20

Service 21

ALLMÄNT

• Produkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1.
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera enheten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagan- det och senast innan montering/använd- ning.

MONTERING

• Enheten är beräknad för drift vid 230 volt ±10%\~ 50 HZ.
• Enheten måste alltid vara jordad.
• Maximal räckvidd mellan mottagare och kretskort är 400 m (siktlinje).

INSTALLATION

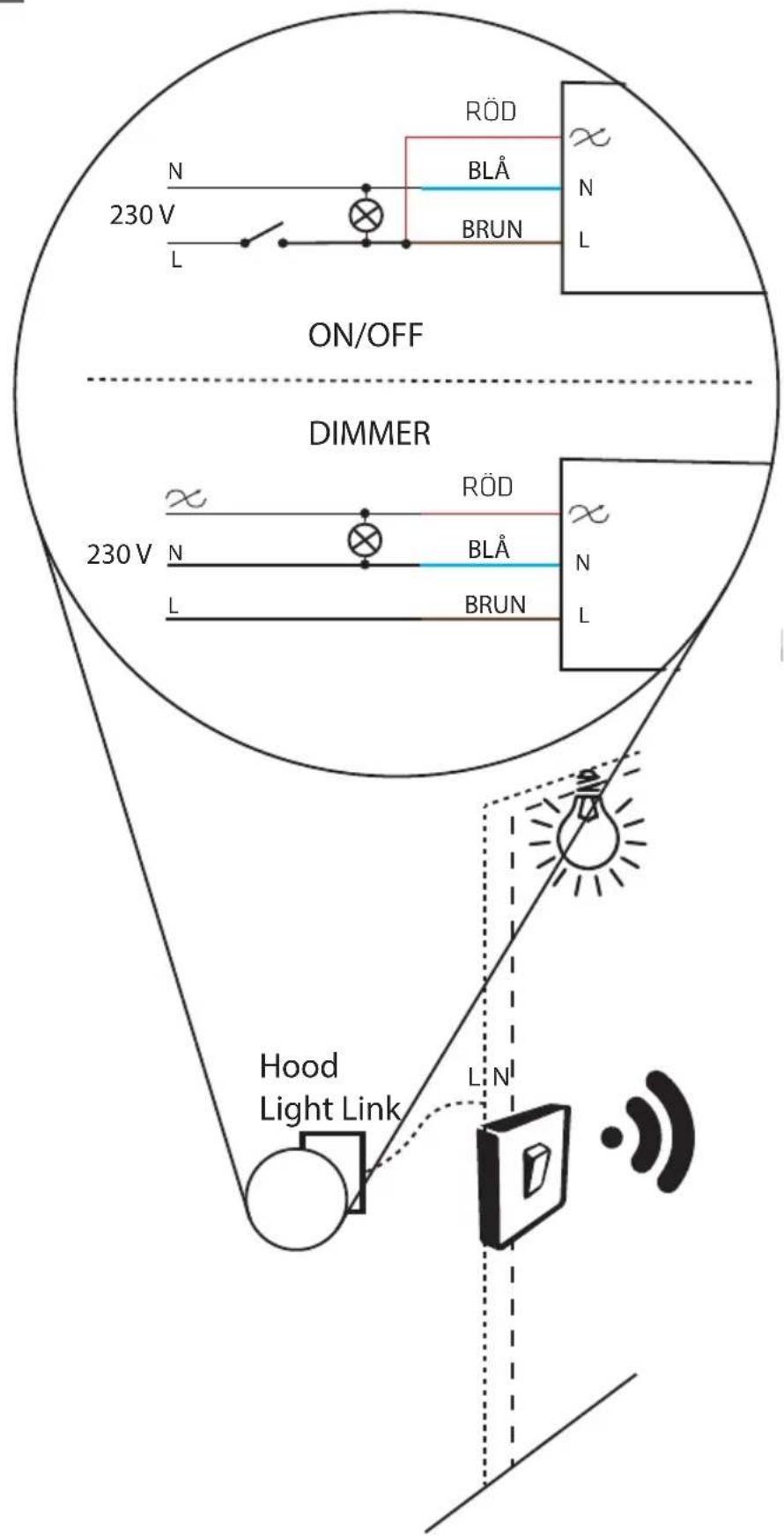

Montera Hood Light Link enligt illustrationen

Anslut matningen vid ON/OFF. Låt ljuset vara tänt minst 20 sekunder innan parkoppling med köksfl äkten.

Förbered köksfl äkten för trådlös parning: Se nästa sida för detaljerad information.

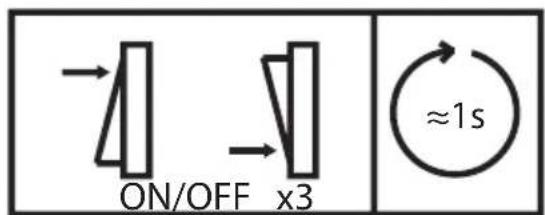

OFF... ON... OFF... ON... OFF... ON

Det upprättas nu automatiskt en trädlös anslutning och installationen är avslutad.

Om åtgärden inte lyckas, upprepa åtgärden från punkt 2

Släcker belysningen i köksfl äkten när strömbrytaren slås på? Tänder belysningen i köksfl äkter när strömbrytaren slås ifrån?

Skifta Noll (N) och Fas (L) på Hood Light Link modulens anslutningsplint.

ANSLUTNING AV KÖKSFLÄKT

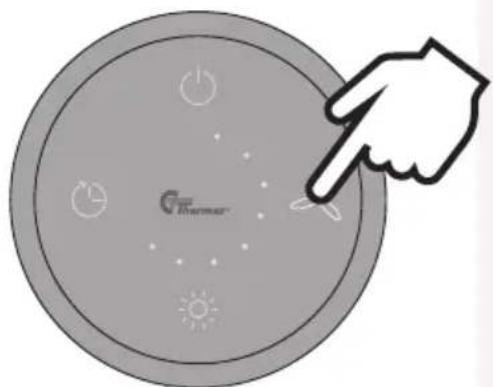

Håll inne fj ärkontrollens fl äktsymbol tills alla symboler blinkar fem gånger, ca 10 sekunder.

Tryck på parknappen bredvid batteriet som visas på bilden. Köksfl äkten är nu öppen för parning i en minut.

Håll inne PÅ/AV symbolen i 10 sekunder. Köksfl äkten är nu öppen för parning i en minut.

Håll inne "Timer" symbolen i 15 sekunder. Köksfl äkten är nu öppen för parning i en minut.

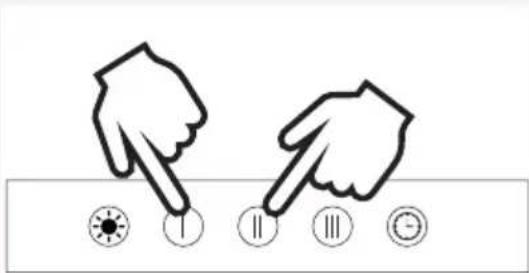

Håll inne knapp "I" och "II" i 5 sekunder. Köksfl äkten är nu öppen för paring i en minut.

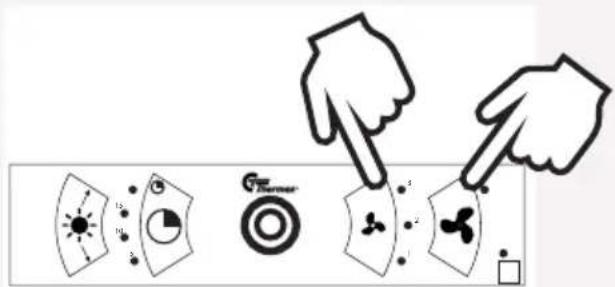

Håll inne bägge fl äktsymbolerna i 5 sekunder. Köksfl äkten är nu öppen för paring i en minut.

SERVICE

Innan du felanmäler din produkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din produkt.
• Förklaring av funktioner på din produkt.
• Serviceanmodan under reklamationsrätten på din produkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din produkt att bryta strömmen fram i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till produkten i en timma. Om produkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och e-post adress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

CONTENIDO

Advertencia General 23

Instalación 24

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
