Cambridge II - Köksfläkt Thermex - Gratis bruksanvisning och manual

Märke	Thermex
Modell	Cambridge II
Produkttyp	Väggkåpa
Installation	Montera på vägg, med teleskopisk skorsten
Installationshöjd	Mellan 50 och 70 cm ovanför bänkskivan
Kontroll	Elektroniska knappar (Power, Hastighet, Lamp, Timer)
Hastigheter	3 (låg, medel, hög) med LED-indikering 1-2-3
Timer	Ja, 9 minuter med automatisk avstängning
Belysning	Integrerad LED-lampa
Fettfilter	Metallfilter, tvättbart (diskmaskinsäkert vid 60 °C)
Utloppsdiameter	Rekommenderas att använda modellens ursprungliga diameter (inte minska)
Material	Rostfritt stål och glas (glasskiva)
Färg	Rostfritt stål
Elanslutning	220-240 V, 50/60 Hz (typiskt)
Säkerhet	Koppla bort strömmen före rengöring; använd inte nära öppen eld; installation av kvalificerad tekniker
Underhåll	Rengör filtret var 2-3 månad; byt LED-lampa med skruvmejsel
Reparerbarhet	Kvalificerad teknisk service för fel
Rekommenderad flexibel slang	Ljudisolerande och anti-kondensation för att minimera buller
Avsedd användning	Hushållsbruk, inte lämplig för utomhusbruk eller kommersiellt bruk
Dokumentation	Användarmanual medföljer (31 sidor, nedladdningsbar PDF)

Vanliga frågor - Cambridge II Thermex

På vilken höjd ska jag installera Cambridge II-kåpan?

Rekommenderat avstånd från bänkskivan till kåpans undersida är 50 till 70 cm. Följ installationsanvisningarna i manualen.

Hur rengör man fettfiltren?

Metallfiltren kan tvättas för hand med vatten och milt rengöringsmedel (40-50 °C) eller i diskmaskinen vid ca 60 °C. Använd en mjuk borste och torka dem väl innan de sätts tillbaka.

Kan kåpan användas i recirkulationsläge?

Manualen beskriver endast installation med utlopp till utomhus (kanal). Inget kol filter eller recirkulationsläge nämns. Rekommenderas att använda ursprunglig utloppsdiameter för maximal prestanda.

Hur byter jag LED-lampan?

Stäng av kåpan och vänta tills lamporna svalnat. Använd en skruvmejsel för att ta bort LED-hållaren och byt ut den mot en kompatibel lampa. Se manualen för mer information.

Vad gör jag om kåpan inte fungerar?

Kontrollera elanslutningen och att Power-knappen är på. Om problemet kvarstår, kontakta en kvalificerad teknisk service; försök inte reparera själv.

Är det nödvändigt att använda ljudisolerad flexibel slang?

Thermex rekommenderar att använda ljudisolerad flexibel slang och anti-kondensation om kanalen går genom ouppvärmda rum, för att minimera buller och kondens.

Kan jag minska diametern på utsugningsslangen?

Rekommenderas inte. Att minska diametern ökar lufthastigheten och trycket, vilket minskar utsugningskapaciteten och ökar bullernivån. Använd alltid den ursprungliga diameter som anges för din modell.

Hur aktiverar jag timern?

Med kåpan igång, tryck på Timer-knappen. En timer på 9 minuter aktiveras och LED-displayen visar nedräkningen. När den är klar stängs kåpan och lampan av automatiskt.

Har kåpan ett kol filter?

Manualen innehåller inget kol filter och nämner inte dess användning. Kåpan är utformad för utsug till utomhus. Om du behöver recirkulation, rådfråga en installatör om eventuella tillbehör.

Vilken garanti har kåpan Thermex Cambridge II?

Garantin specificeras inte i manualen. Generellt erbjuder Thermex 2 års garanti för hushållsbruk. Rådfråga din återförsäljare eller den officiella tekniska servicen för mer information.

BRUKSANVISNING Cambridge II Thermex

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.

Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa effekt till lägst möjliga ljudnivå.

Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

Säkerhetsföreskrifter

- Låt inte barn använda fläkten som "leksak"

- Fläkten bör endast användas i privata hushåll. Bör inte användas vid matlagning utomhus, grillning eller i storkök.

- Skall installeras av behörig installatör.

- Var noga med att rengöra och underhålla fläkten med jämna mellanrum.

- Bryt strömmen vid rengöring.

- Rengör fläkten enligt bruksanvisningen och använd aldrig fläkten vid öppen läga t.ex. flambering

- Eventuell service skall utföras av behörig servicetekniker.

- Leverantören tar inte ansvar för skador på person eller material som uppstår på grund av att inte instruktionerna i denna bruksanvisning följs.

Installation

1. Fläkten bör placeras 50-70 cm överspisen. (Bild1)

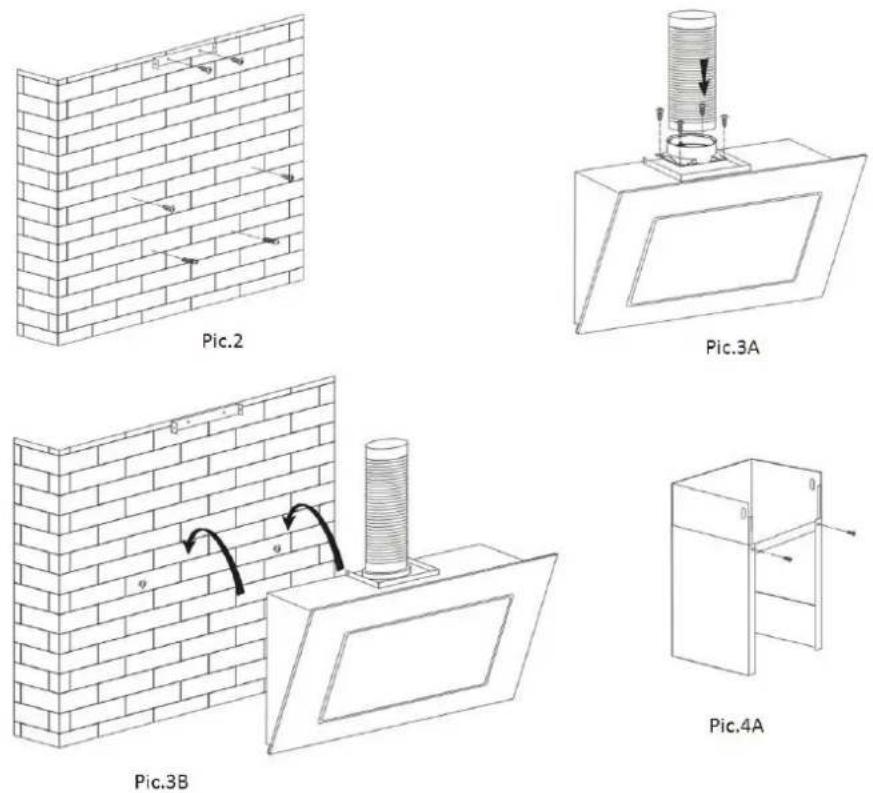

2. Borra 6 st hål i väggen (∅ 8 mm). (Bild 2)

3. Sätt plugg i borrhålen och montera väggbeslaget till skorstensdelen med 2 st 4*30 skruvar. Skruva därefter i de 2 översta skruvarna till upphängning av själva fläktkåpan. Se till att skruvarna sticker ut ca.

2-3 mm från väggen så att fläktkåpan kan häktas upp på dessa. (Bild 2)

Pic.1

1. Montera expansionsröret på spiskåpan med buntband. (Bild 3A)

2. Häng upp fläktkåpan på de 2 översta skruvarna. (Bild 3B)

3. Sätt den inre skorstensdelen i den yttre och sätt fast beslaget på denna med ST4*8 skruvarna. Se till att den inre skorstensdelen kan röra sig fritt. (Bild 4A)

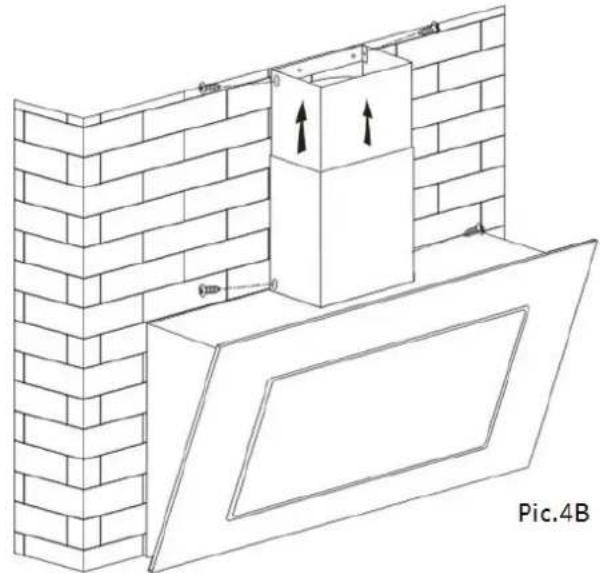

4. Sätt fast skorstensdelen på fläkten med ST4*8 skruvarna och dra upp slangen.

5. Dra upp den inre skorstensdelen och fäst den i väggbeslaget med ST4*8 skruvarna.

6. Öppna glasluckan, tag bort filter och skruva i ST4*30 skruvarna i säkerhetshålen.

1. Tryck på "Power"-knappen som är fläktkåpans strömbrytarknapp.
2. Tryck på knappen "Speed" efter en viss tid. Motorn kan växla mellan hastigheterna låg / mellan / hög / låg / mellan ..... LED-displayen visar hastigheten som 1-2-3-1-2...osv.
3. Tryck på knappen "Lamp". Lampan tänds. Tryck på knappen igen och lampan släcks. Observera att lampan inte är kopplad till på/av-knappen.
4. När fläktkåpan är igång och du trycker på knappen "Timer" körs fläktkåpan på en viss tid (förinställd tid är 9 minuter) varefter LED-displayen visar 9.8.7.6... där värdet minskas med 1. När tiden har passerat stängs fläktkåpan av automatiskt och lampan släcks. Om du trycker på "Timer"-knappen aktiveras eller inaktiveras "Timer"-funktionen.

OBS:

-All installation skall göras av behörig installatör.

- Fläktens kanal får inte användas för evakuering från andra apparater.

Skötsel

Byte och underhåll av filter

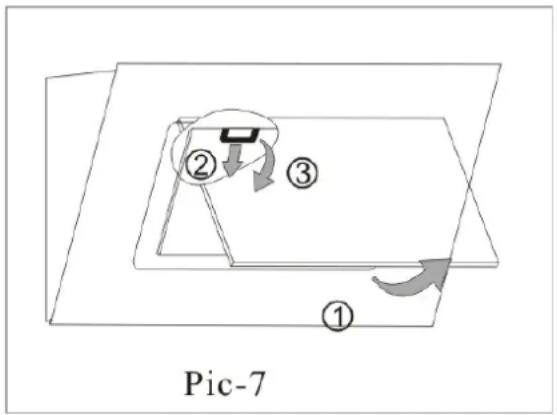

Fettfiltret tas bort enligt bild 6.

Lägg dina filter i blöt med diskmedel och skura med en diskborste.

Det går även bra att diska i diskmaskinen, 60°, det finns dock en risk att maskindiskmedlet missfärgar metallen.

Byte av ljuskällor

-OBS: Strömmen bör brytas innan lampbytet påbörjas.

-Se till att lamporna har svalnat innan arbetet påbörjas.

- Använd en skruvmejsel för att lossa LED armaturen.
