Produkttyp	Köksfläkt
Märke	Thermex
Modell	Newcastle Medio
Strömförsörjning	230 V ~ 50 Hz
Anslutning till jord	Krävs
Motorhastigheter	4 nivåer
Belysning	4 x 1,5 W LED
Styrning	Fjärrkontroll (radiofrekvens, upp till 8 m)
Fjärrkontrollens batteri	1 x A23
Fettfilter	Tvättbar (diskmaskinssäker), rengör vid behov
Cirkulationsfilter	Utbytbart, byt minst två gånger per år
Minsta avstånd till gasspis	65 cm (enligt EN 60335-2-31)
Rekommenderat avstånd till spis	50-70 cm
Maximalt avstånd för takintegrerad	3 m
Installation	Av behörig elektriker; följ lokala föreskrifter
Användning	Endast privata hushåll
Rengöring	Regelbunden rengöring av in- och utsida; stålytor med metallpolish
Säkerhet	Flambera inte under fläkten; koppla bort strömmen före underhåll
Garanti	Förutsätter korrekt installation och användning
Miljöavfallshantering	Återvinn på avsedd WEEE-uppsamlingsplats

Vanliga frågor - Newcastle Medio Thermex

Hur parar jag ihop fjärrkontrollen med fläkten?

Se till att fjärrkontrollen har batteri. Stäng av strömmen till fläkten. Återanslut strömmen och tryck på valfri knapp på fjärrkontrollen inom 8 sekunder. Lysdioden på fjärrkontrollen visar ihopparning. Om det misslyckas, upprepa processen.

Hur ofta bör jag rengöra fettfiltren?

Rengör vid behov, men Thermex rekommenderar var tredje vecka om du använder stekmargarin, varannan vecka för flytande margarin, veckovis för olja och 2-3 gånger per vecka för fritering. Filter kan tvättas i varmt tvålvatten eller i diskmaskinen.

Hur byter jag cirkulationsfiltren?

Cirkulationsfilter kan inte rengöras och måste bytas ut. Thermex rekommenderar att byta dem minst två gånger per år. Den exakta livslängden beror på användning. Ta bort de gamla filtren och installera nya enligt manualen.

Vad ska jag göra om fläkten inte fungerar?

Kontrollera först att strömmen är ansluten. Koppla bort strömmen i 5 minuter och återanslut. Om det fortfarande inte fungerar, koppla bort i 1 timme. Kontrollera även fjärrkontrollens batteri (A23). Om problemet kvarstår, kontakta Thermex service med modell, serienummer och felbeskrivning.

Vilket är minimiavståndet mellan fläkten och en gasspis?

Enligt EN 60335-2-31 är minimiavståndet från brännarkanten till fläktens undersida 65 cm. Följ alltid spisens manual om den anger ett större avstånd.

Kan jag använda fläkten utan kanal (cirkulationsläge)?

Ja, fläkten kan användas i cirkulationsläge. I så fall krävs cirkulationsfilter som måste bytas regelbundet. Luften filtreras och återförs till köket.

Hur rengör jag fläktens utsida?

För stålytor, använd en fuktig trasa med rengöringsmedel och behandla sedan med metallpolish. För lackade ytor, använd en fuktig trasa med rengöringsmedel/diskmedel. Använd aldrig slipmedel. Rengör in- och utsida ofta för att förhindra fettfläckar.

Vilken typ av batteri använder fjärrkontrollen?

Fjärrkontrollen använder ett 23A (A23)-batteri som medföljer. För att byta, ta bort batterilocket på undersidan, sätt i det nya batteriet korrekt och sätt tillbaka locket.

Varför är sugprestandan svag?

Möjliga orsaker: smutsiga eller igensatta filter (rengör eller byt dem), blockerad kanal (kontrollera om det finns hinder eller veck), eller ett fastnat tryckventil (kontrollera om föremål blockerar den eller om klämman är för hårt åtdragen). Se även till att kanalen har rätt storlek och är helt utdragen.

Kan barn använda fläkten?

Barn under 8 år, personer med funktionsnedsättning eller de som saknar erfarenhet får endast använda fläkten om de övervakas eller har fått instruktioner. Barn måste övervakas så att de inte leker med fläkten. Rengöring och underhåll av barn endast under uppsikt.

BRUKSANVISNING Newcastle Medio Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

1. Diode
2. Slä av/på lys
3. Plussknapp (+)
4. Minusknapp (-)
5. Slå av/på avtrekk

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Allmänt	27
Använda fläktkåpan	29
Underhåll och rengöring	32
Service	34
Miljöhänsyn	36

ALLMÄNT

• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksfläkten är avsedd för 230 Volt ±10%\~ 50 HZ ±15% max enligt EN 50160
• Köksfläkten skall alltid anslutas till jord.
• För modeller med extern motor gäller följande: Det får inte användas gemensam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktio-

nen.
- Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köksfläkten.
- Anslut inte ström till köksfläkten innan monteringen är slutförd.
- Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen - det måste finnas ett separat utsug.
- Respektera alltid nationella lagar om evakuering av luft.
- Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.
- För bästa möjliga effekt skall längden på evakueringskanalen vara så kort som möjligt.
- Undvik böjar i möjligaste mån för att få bästa möjliga effekt.
- För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.
- Om det i köket används en flexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.
- Om det i köket används en flexibel anslutningsslang, skall denna vara helt utsträckt för att minimera luftmotstån-

det.

• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavständet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade köksfläktar monteras 50-65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.
• Kontrollera alltid det angivna minimiavständet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avständ än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avständet mellan spis och köksfläkt inte överstiger 3 meter.

SÄKERHETSANVISNINGAR

• Läs alltid bruksanvisningen noga innan huven tas i drift.
• Förvara bruksanvisningen så att den kan läsas igen senare.

• Bryt alltid strömmen till köksfläkten in- nan rengöring, underhåll eller reparation.

• Reparera eller byt inte någon av köksfläktens delar, med mindre än att det uttryckligen står i bruksanvisningen.

• All form av reparationer skall utföras av behörig tekniker.

• Köksfläkten får inte användas av barn under 8 år eller personer med fysiska, psykiska eller sensoriska funktionsnedsättningar utan att de fått information eller handledning om hur köksfläkten används av person som är ansvarig för deras säkerhet.

• Barn skall övervakas så att de inte leker med köksfläkten.

• Rengöring och skötsel får endast utföras av barn under vuxen persons uppsyn.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkå- pan.
• Fläktkåpans delar kan bli varma när spi- sen används.

ANVÄNDA FLÄKTKÅPAN

Den här fläktkåpan har:

• Fjärrkontroll
• 4 hastigheter
- 4 X 1,5 W LED-belysning

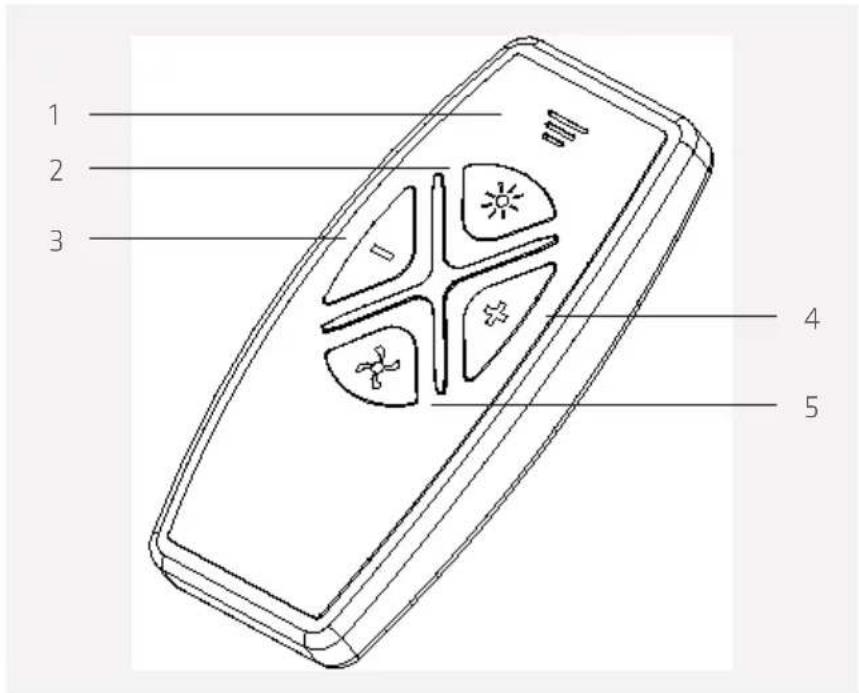

FJÄRRKONTROLL

1. Diod
2. Tänd/släck belysnin-gen
3. (+)-knapp
4. (-)-knapp
5. Starta/stoppa utsug

Fjärrkontrollen använder ett radiofrekvensssystem där du kan styra fläktkåpans funktioner på upp till 8 meters avstånd (avståndet kan minskas om signalen störs av en vägg och/eller en möbel eller om batterierna håller på att ta slut).

Om du trycker på en knapp på fjärrkontrollen lyser dioden på fjärrkontrollen.

Sätt in det medföljande batteriet första gången fjärrkontrollen tas i bruk:

• Ta bort skyddsfolien som sitter runtom batteriet.
- Ta bort luckan på fjärrkontrollens baksida genom att lossa den lilla klämman.
- Sätt in batteriet. OBSERVERA: kontrollera att batteriet är rättvänt.
- Sätt tillbaka luckan på fjärrkontrollen.

- Fjärrkontrollen är nu klar för användning.

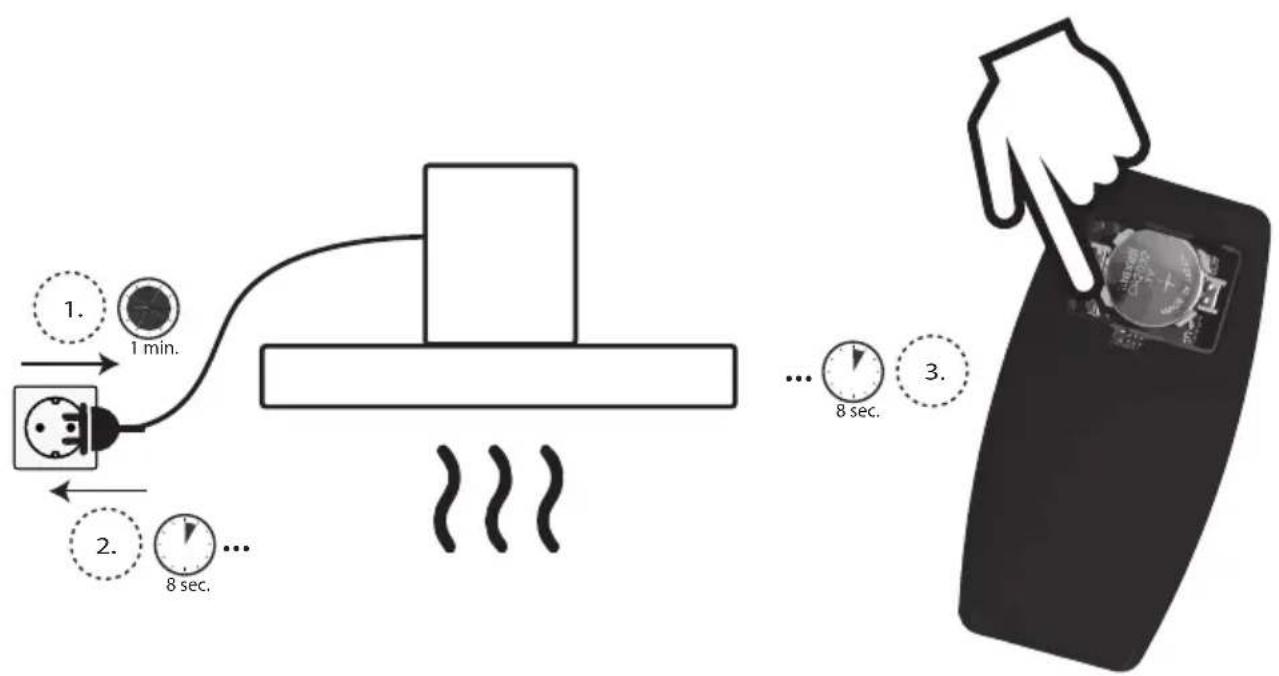

Ett radiofrekvensssystem används mellan fjärrkontrollen och fläktkåpan, och de två enheterna måste anslutas till varandra. När du tar emot fläktkåpan är den ansluten till fjärrkontrollen från fabrik. Om anslutningen mellan de två enheterna förloras måste enheterna kopplas samman på nytt.

Detta ska göras i följande steg:

• Kontrollera att det finns ett batteri i fjärrkontrollen.
• Bryt huvudströmmen till fläktkåpan (det räcker inte att stänga av belysningen och fläkten).
• Slå på strömmen till fläktkåpan.
• Aktivera en av funktionerna på fjärrkontrollen. Detta ska göras inom åtta (8) sekunder från det att strömmen till fläktkåpan har slagits till.
• Om parningen misslyckas måste du starta om processen från början.

UTSUGNING

Starta motorn genom att trycka på symbolen för start/ stopp av utsug.

Motorhastigheten ökas genom att trycka på (+)-knappen och sänks genom att trycka på (-)-knappen.

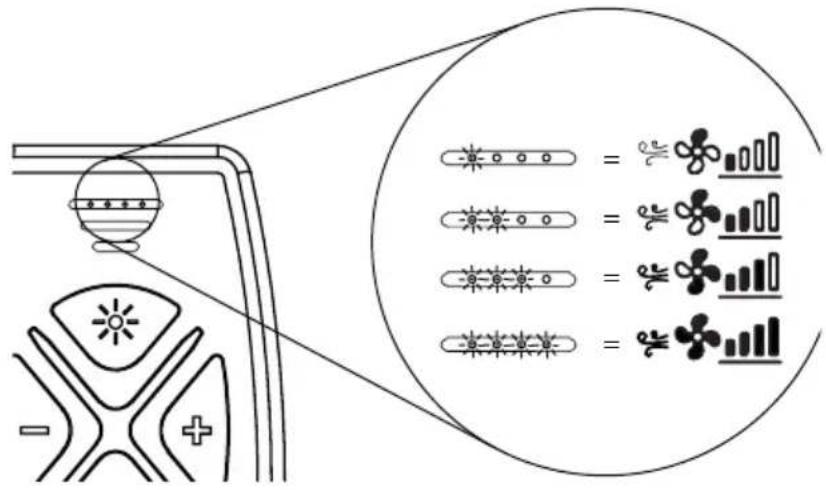

LED-indikatorn på fjärrkontrollen visar vilken effektnivå huvén är aktiverad på (steg 1-4)

Ljuset på huven tänds och släcks genom att trycka på ljusknappen på/av. Detta kan göras oberoende av, om motorn är igång.

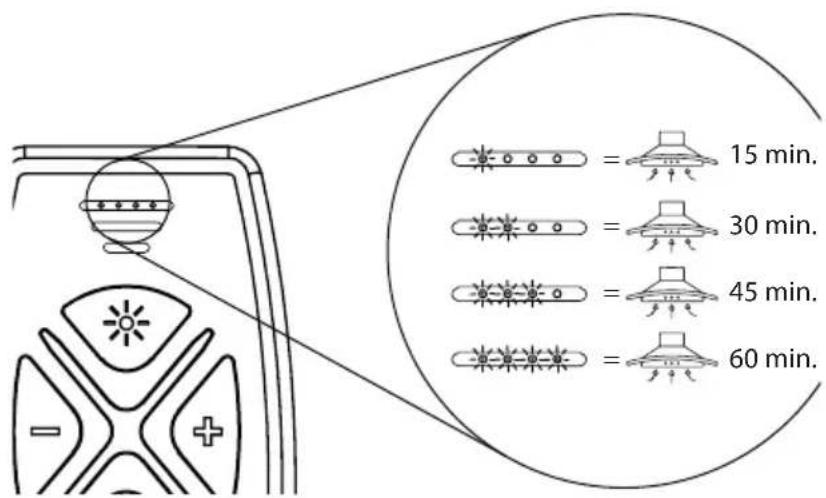

CENTRALVENTILATION

Om fjärrkontrollen används tillsammans med en huva kopplad till en centralt ventilationssystem, visar LED indikatorn hur länge extraktionen är på.

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

RENGÖRING VARJE DAG

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish. OBSERVERA: Metallpolish kan beställas på artikelnummer 499.99.9999.9.
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtret minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin - rengör filtret var 3:e vecka
• Flytande margarin - rengör filtret varannan vecka
• Olja - rengör filtret en gång i veckan
• Frityrstekning - rengör filtret 2-3 gånger i veckan

Gör så här för att diska fettfiltren:

• Öppna luckan
• Ta bort fettfiltren genom att dra i filtrens läsmekanism och lossa filtren från fläktkåpan.
• Blötlägg filtren i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
• Låt filtren torka på en disktrasa eller liknande.
• Upprepa processen om så behövs.
  • Montera filtren igen.

Filtren kan också diskas i diskmaskinen. Var dock uppmärksam på att maskindisk kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

Observera att recirkulationsfilter avsedda för system utan utsug har begränsad livslängd. Dessa kan inte rengöras och de måste därför bytas ut med jämna mellanrum.

Thermex rekommenderar att recirkulationsfiltren byts ut MINST två gånger om året. Observera dock att livslängden hos ett recirkulationsfilter varierar beroende på hur mycket fläktkåpan används.

BYTE AV BATTERIER

Det sitter ett A23-batteri i fjärrkontrollen.

Gör så här när du ska byta batterierna:

• Ta bort luckan på fjärrkontrollens baksida.
• Ta ut det förbrukade batteriet ur fjärrkontrollen.
• Sätt in det nya batteriet och kontrollera att batteriet är rättvänt.
• Sätt tillbaka luckan på fjärrkontrollen.
• Fjärrkontrollen är nu klar för användning

SERVICE

Innan du felanmäler din köksfläkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din köksfläkt.
• Förklaring av funktioner på din köksfläkt.
• Serviceanmodan under reklamationsrätten på din köksfläkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din köksfläkt att bryta strömmen fram till fläkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till fläkten i en timma. Om köksfläkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av fläkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

FEJLS∅GNINGSOVERSIGT

PROBLEM MÖJLIG ORSAK LÖSNING
Köksfläkten fungerar inte överhuvudtaget	Det finns ingen ström. Kontrollera elanslutning och säkringar. Bryt strömmen till fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
	Fläkten har ingen elanslutning	Kontrollera att fläkten är rätt inkopplad. Bryt strömmen till fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
	Slut på batterier i fjärrkontrollen	Byt batterier i fjärrkontrollen
Fläktens sugförmåga är inte tillräcklig	Kallrasskyddet öppnar inte Kontrollera om det ligger något på kallrasskyddet eller om slangatsens spännband är för hårt draget så att spjället inte öppnar.
	Böjd eller blockerad kanal (Slang)	Kontrollera att slangatsen är helt utsträckt och inte böjd samt att kanalen inte är blockerad någonstans på vägen ut. Åtgärda vid behov.
	Filtrena är smutsiga och igentäpptta.	Kontrollera fettfilter och rengör enligt anvisningar om nödvändigt.

MILJÖHÄNSYN

EMBALLAGE

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
