Typ	Köksfläkt
Märke	Thermex
Modell	Green Air
Installationstyp	Takmonterad
Driftsläge	Endast recirkulation (kräver kol- eller plasmafilter)
Strömförsörjning	230/380 V ±10% ~50 Hz
Kontroll	Touchkontroll med fjärrkontroll
Fläkthastigheter	3 hastigheter (Låg, Mellan, Hög)
Belysning	LED-lampa med dimbar ljusstyrka (100% och 50%)
UV-lampa	Ja (valfri, aktiveras via touchkontroll)
Fettfilter	Aluminiumnät; månatlig rengöring rekommenderas
Kolfilter	Byt minst en gång om året
Plasmafilter	Självrengörande; inget byte behövs
Räckvidd fjärrkontroll	400 m (fri sikt)
Maximal anslutningseffekt	10 kW (<25 A per fas)
Maximalt avstånd från spis	65-75 cm
Fästvajer	Transparent stålvajer med vajerlås
Takfäste	Trätak: 4x ST6 (40 mm) skruvar; cementtak: 4x M6 (60 mm) expansionsbultar
Säkerhet	Måste vara jordad; installation av behörig elektriker krävs
Garanti	Endast privat hushållsanvändning; kommersiell användning ogiltigförklarar garantin

Vanliga frågor - Green Air Thermex

Hur slår jag på fläkten?

I standby-läge, tryck länge på någon av hastighetsknapparna (1, 2 eller 3) för att slå på fläkten. Du kan också använda fjärrkontrollen: tryck på ON/OFF-knappen för att slå på eller stänga av fläkten.

Hur justerar jag ljusstyrkan?

Ljuset har två ljusstyrkenivåer: 100% och 50%. På touchpanelen, tryck kort på ljusknappen en gång för 100%, en andra kort tryckning för 50% och en tredje kort tryckning för att stänga av. Med fjärrkontrollen, tryck kort på ljusknappen i arbetsläge: 1:a tryckning 100%, 2:a tryckning 50%, 3:e tryckning av.

Hur rengör jag fettfiltret?

Rengör fettfiltret månatligen för att förhindra brandrisk. Använd hushållsrengöringsmedel och varmt vatten med en mjuk trasa. Använd aldrig metallsvampar eller slipande material. Filtret samlar upp fett, rök och damm; om det inte rengörs kan brännbart avlagringar mätta filtret.

Hur ofta ska jag byta kolfiltret?

Byt kolfiltret minst en gång om året, beroende på användningsfrekvens. Detta filter används endast när fläkten är installerad i recirkulationsläge (inte utomhus). Det fångar upp lukter och måste bytas för att bibehålla effektiviteten.

Vad är plasmafiltret och hur underhåller jag det?

Plasmafiltret är ett självrengörande filter som inte kräver något underhåll eller byte. Det håller hela fläktens livslängd. Det kan användas istället för ett kolfilter i recirkulationsläge. Inga filterbyten behövs.

Varför vibrerar min fläkt för mycket?

Överdriven vibration kan bero på ett skadat fläktblad, lös motor eller felaktig upphängning. Kontrollera att enheten är korrekt upphängd på fästet. Om fläktbladet eller motorn är skadad, stäng av enheten och kontakta kvalificerad servicepersonal.

Vad ska jag göra om fläkten inte fungerar men ljuset är på?

Detta kan bero på ett fastnat fläktblad eller en skadad motor. Stäng av enheten och låt den repareras av kvalificerad servicepersonal. Försök inte laga det själv.

Hur aktiverar jag UV-lampan?

Se till att fläkten är i arbetsläge. Tryck länge på 3-knappen och ljus-knappen samtidigt på touchpanelen. Ljusknappen blinkar i 1 sekund för att bekräfta. För att stänga av, tryck länge på samma kombination igen tills ljusknappen slutar blinka.

Vilken är rätt installationshöjd ovanför spisen?

Det rekommenderade avståndet mellan fläkten och spisytan är 65-75 cm. Justera stålvajrarna för att uppnå denna höjd för optimal sugprestanda.

Kan jag använda fläkten med en extern ventil?

Nej, denna modell är endast avsedd för recirkulation. Den måste användas med ett kol- eller plasmafilter för att rena luften innan den cirkuleras tillbaka till köket. Försök inte att ventilera den utomhus.

BRUKSANVISNING Green Air Thermex

2 Middels hastighet-knapp

Luftstrømhastigheten er ideelt for ventilasjon i standard matlagingsdrift.

Tryck kontroll med fjärrkontroll 24

underhall 26

Felsökning 27

ALLMÄNT

• Produkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1.
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex fränskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera enheten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagan- det och senast innan montering/använd- ning.

MONTERING

• Enheten är beräknad för drift vid 230/380 volt ±10%\~ 50 HZ.
• Enheten måste alltid vara jordad.
• Maximal räckvidd mellan mottagare och kretskort är 400 m (siktlinje).
• Maximal belastning på ansluten enhet 10 kW (<25 A per fas).

INSTALLATION AV FLÄKT

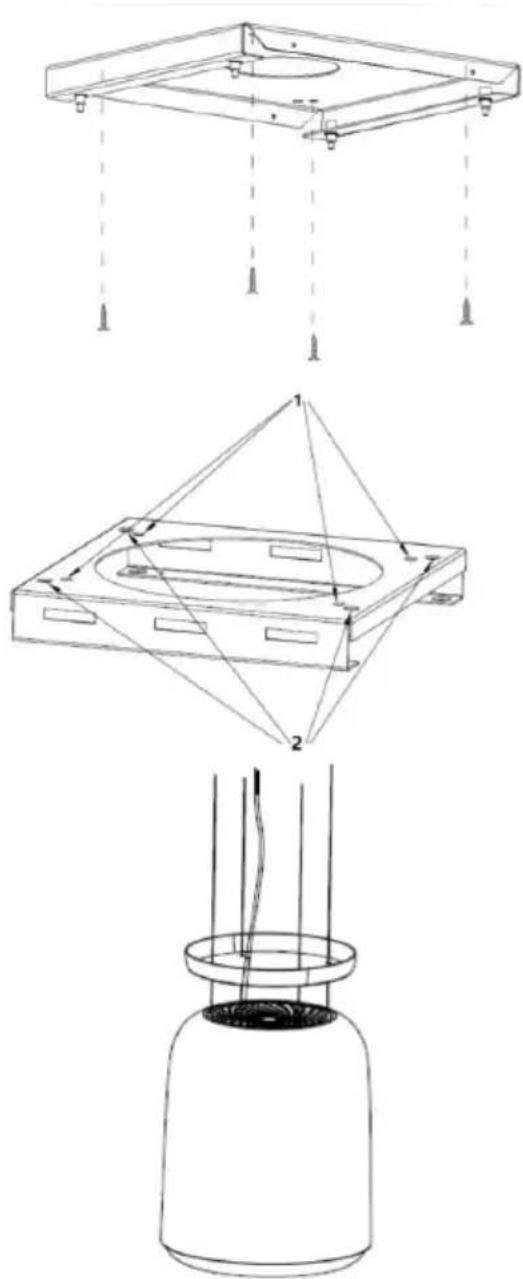

1) Placera hängplattan i taket och markera sedan skruvhålens position. Hängplattan ska fästas ordentligt i taket,

1 ---- 4 x ST6 (40 mm) skruvar för trätak 2 ---- 4 x M6 (60 mm) expansionsbultar för cementtak

2) Låt fixeringsvajern & strömkabeln passera genom hålet för hängaplattanskåpa.

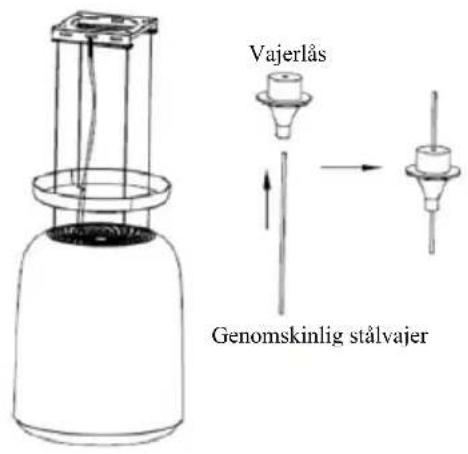

3) Fäst den genomskinliga stältråden med den speciella skruven (tvajerlås) på hängplattan och anslut strömkabeln på rätt sätt. Justera stålvajrarna till lämplig längd för att försäkra köksfläktens huvuddel i rätt läge för användning.

- VIKTIGT: Det h är steget i installationsprocessen MÅSTE slutföras av två personer.

- VIKTIGT: gör samma längd på de fyra fästvajrarna så att huvén balanseras

4) Skjut upp hängplattans käpa upp till hängbrädet som har en magneten som kan fixera käpan.

VIKTIGT:

Den elektriska anslutningen måste motsvara det elektriska krav som anges på typskylten som är placerad inuti fläkten. Apparaten bör inte anslutas till eluttaget under installationen

Kontrollera att apparaten fungerar korrekt genom att slå på fläkten i varje nivå och slå på och av lamporna efter montering.

Denna käpa används endast i recirkulationsstil och måste vara med kol- eller plasmafilter.

1 Knapp för låg hastighet

Den används för ventilation i köket. Den är lämplig för sjudning och matlagning som inte ger mycket rök.

2 Knapp för medium hastighet

Luftflödeshastighet är idealisk för ventilation vid normal matlagning.

3 Knapp för hög hastighet

När hög densitet av rök eller ånga produceras, tryck på höghastighetsknappen för högsta effektiva ventilation.

För 1/2/3 hastighetsknapp:

a. I STANDBY-LÄGE trycker du länge på "1/2/3" valfri knapp för att slå på kåpan

b. Hastighetsknapp "1/2/3" läser sig under drift, tryck kort på valfri knapp för att stänga av kåpan

Ljusknapp

a. I STANDBY-LÄGE, tryck länge för att tända lampan, I ARBETSLÄGE, kort tryck för att stänga av lampan

b.Ljusknappen har två hastigheter

Kort tryck för första gången för att kontrollera lampans ljusstyrka till 50%, Kort tryck för andra gången för att kontrollera lampans ljusstyrka till 100%

ARBETSLÄGE, tryck länge på "3" och "light" -knappen för att tända UV-lampan, "light" -knappen börjar blinka,

Tryck länge på "3" och "light" -knappen igen för att stänga av UV-lampan, "light" -knappen blinkar inte.

Fjärrkontroll

Ta bort batterifilmen innan du använder fjärrkontrollen!

"PÅ & AV" -knapp:

Den används för att slå på/stänga av fläkten.

"FLÄKTHASTIGHET" -knapp:

I ARBETSLÄGE, Knapp för att ändra motorns hastighet i cykel "Låg-Mellan-Hög-Låg". (Den här knappen kan inte stoppa motorn.)

"Ljus"-knapp

a. I STANDBY MODE, tryck kort för kontroll av lampan

b. I ARBETSLÄGE, tryck kort för första gången för att kontrollera lampans ljusstyrka till 50%, kort tryck för andra gången för att kontrollera lampans ljusstyrka till 100%, kort tryck för tredje gången för att stänga av lampan

UNDERHALL

Stäng av enheten och dra ut kontakten före rengöring.

I. Regelbunden rengöring

Använd en mjuk trasa fuktad med ljummet milt tvålvatten eller hushållsrengöringsmedel. Använd aldrig metallkuddar, kemiskt, slipande material eller stål borste för att rengöra enheten.

II. Månatlig rengöring av fettfilter

NÖDVÄNDIGT: Rengör filtret varje månad för att förhindra brandrisk.

Filtret samlar fett, rök och damm..... så filtret påverkar direkt fläktens effektivitet Om den inte rengörs, samlas fettresterna (potentiellt brandfarliga) på filtret. Rengör den med hushållsrengöringsmedel.

III. Kolfilter

Applicera ENDAST på enheten som installerats som en recirkulationsenhet (inte ventilerad utåt). Detta filter fångar upp lukt och måste bytas ut minst en gång om året beroende på hur ofta fläkten används.

IV. Plasma filter

Om det installeras med plasmafilter. Inget underhållskrav. Självrengöringssystem för filtret och inga filterbyten krävs. Du kan ha den hela livstiden tillsammans med den installerade fläkten.

FELSÖKNING

Fel Orsak Lösning
Lampan lyser, men fläkten fungerar inte	Fläktbladet har fastnat.	Slå av enheten och reparera endast av kvalificerad servicepersonal.
	Motorn är skadad.
Både lampa och fläkt fungerar inte	glödlampa är utbränd. Byt ut lampan med korrekt styrka.
	Nätsladden har lossnat. Anslut till strömförsörjningen igen.
Allvarlig vibration av enheten	Fläktbladet är skadat.	Slå av enheten och reparera endast av kvalificerad servicepersonal.
	Fläktmotorn är inte ordentligt fastsatt.	Slå av enheten och reparera endast av kvalificerad servicepersonal.
	Enheten hänger inte ordentligt på fästet.	Ta ner enheten och kontrollera om fästet är på rätt plats.
Sugprestandan är inte bra	För långt avstånd mellan enheten och matlagningsplats	Justera avståndet till 65-75 cm

M 5282110012 17022021 THERMEX GREEN AIR 28

SISÄLTÖ

Yleinen varoitus 29

Lampunvarjostimen 30

Kosketusohjaus 32

Kunnossapito 34

Vianmääritys 35

YLEINEN VAROITUS

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
