Produkttyp	Golf Laseravståndsmätare
Varumärke	Crivit
Modell	IAN 369598
Mått (mm)	104 x 44 x 77.4
Vikt (g)	181
Batteri	1x CR2 (3V)
Laserklass	Klass 1 (IEC 60825-1)
Laservåglängd (nm)	905
Max uteffekt (W)	Upp till 25
Räckvidd (m)	5 – 1100
Upplösning (m)	+/- 1
Förstoring	6x
Linsdiameter (mm)	19.7
Ögonavstånd (mm)	14.5
Synfält (°)	7.2
Vattentålighet	IPX4 (stänktät)
Lägen	Standardmätning, Flagglås, Golf lutningskompensation, Horisontellt avstånd, Vertikal höjd, Hastighet
Diopterjustering	Ja, via okularet (fokushjul)
Automatisk avstängning (s)	30
Leveransomfattning	Avståndsmätare, Handrem, Fodral, Rengöringsduk, Bruksanvisning, 1x CR2-batteri
Rengöring och underhåll	Rengör linser med mjuk luddfri duk; använd glasögonrengöring vid kraftig smuts. Ta ur batteriet vid lång förvaring. Skydda mot damm och fukt.
Säkerhet	Laserprodukt klass 1; titta inte mot solen; öppna inte höljet; inga användarservicebara delar. Förvaras oåtkomligt för barn. Undvik temperaturer över 60°C.
Reparationsmöjlighet	Inga användarservicebara delar; service endast av kvalificerad personal.
Garanti	3 år från inköpsdatum. Information på www.bresser.de/warranty_terms

Vanliga frågor - IAN 369598 CRIVIT

Hur byter jag batteri?

Öppna batteriluckan (C) genom att vrida den. Sätt i ett nytt CR2-batteri med rätt polaritet (+/-). Stäng luckan ordentligt.

Hur justerar jag dioptern för en skarp bild?

Vrid okularet (fokushjulet) åt vänster eller höger tills displayen är skarp.

Vilka lägen finns och hur växlar jag mellan dem?

Lägen: Standardmätning, Flagglås, Golf lutningskompensation, Horisontellt avstånd, Vertikal höjd, Hastighet. Tryck upprepade gånger på (MODE)-knappen för att växla. Håll MODE intryckt för att avsluta.

Hur använder jag flagglåsläget?

Håll ned strömknappen och för långsamt målet över flaggan. En cirkel omger flaggsymbolen när låsning sker. Endast flaggans avstånd visas, bakgrundsobjekt ignoreras.

Hur aktiverar jag lutningskompensation för golf?

Gå in i inställningar genom att hålla MODE i 3 sekunder. Efter inställning av enheter och dimma, tryck MODE igen tills 'bc' blinkar. Tryck på strömknappen för att slå på (blinkar) eller stänga av (fast) lutningskompensation.

Hur väljer jag meter eller yards?

Håll MODE i 3 sekunder. M (meter) eller Y (yard) blinkar. Tryck på strömknappen för att växla. Tryck MODE för att bekräfta och gå vidare till nästa inställning.

Vad gör jag om ingen bild visas på den interna LCD:n?

Kontrollera batteriets isättning och håll strömknappen i 1 sekund. Se till att inget föremål (t.ex. fönsterglas) blockerar objektivet. Stabilisera enheten och sikta korrekt mot målet.

Hur rengör jag linserna?

Använd en mjuk, luddfri duk (t.ex. mikrofiber). Vid kraftig smuts, fukta duken med glasögonrengöring. Tryck inte för hårt för att undvika repor.

Vad är batterivarningsindikatorn?

När batteriet är svagt visas en låg batteriikon () på displayen, vilket indikerar att du snart bör byta batteri.

Hur aktiverar jag dimläge?

Håll MODE i 3 sekunder. Efter inställning av enheter, tryck MODE tills 'Fog' blinkar. Tryck på strömknappen för att slå på (blinkar) eller av (fast) dimläge. Dimläge förbättrar noggrannheten i dimmigt/regnigt väder.

BRUKSANVISNING IAN 369598 CRIVIT

Denna enhet är klassifi cerad som en KLASS 1 LASER-produkt enligt EN/IEC 60825-1-2014.

Den tillgängliga laserstrålningen är säker under rimligt förutsebara förhållanden och under normala användningsförhållanden. Öppna inte höljet. Apparaten innehåller inga delar som kan servas av slutkonsumenten. Service av denna enhet måste lämnas åt kvalifi cerad servicepersonal.

! FARA för kroppsskador!

Titta aldrig direkt in i solen eller i riktning mot solen med den här produkten. Det fi nns FARA FÖR SYNFÖRLUST!

Den här produkten innehåller elektroniska delar som drivs via en strömkälla (nätanslutning och/eller batteri). Låt aldrig barn använda produkten utan uppsikt! Produkten får enbart användas enligt beskrivning i anvisningen. I annat fall föreligger RISK för ELCHOCK!

Batterier ska hållas utom räckhåll för barn! Kontrollera att batterierna är vända åt rätt håll när de sätts i. Förbrukade eller skada- de batterier kan orsaka frätningsskador om de kommer i kontakt med huden. Använd vid behov lämpliga skyddshandskar.

Barn bör endast använda produkten under uppsikt. Håll förpackningsmaterialet (plastpåsar, gummiband etc.) utom räckhåll för barn! Det fi nns FARA FÖR KVÄVNING!

Utsätt inte produkten för höga temperaturer. Använd enbart den medföljande nätenheten eller rekommenderade batterier. Kortslut inte produkten eller batterierna och kasta dem inte i elden! Stark hetta eller felaktig användning kan leda till kortslutning, brand eller till och med explosion! Utsätt inte produkten - särskilt inte linsen - för direkt solljus! Strålfokuseringen kan orsaka bränder.

tion. Använd enbart rekommenderade batterier. Ersätt alltid svaga eller förbrukade batterier med en helt ny uppsättning batterier med full kapacitet.

Batterierna bör tas ut ur produkten om den inte används under en längre tid!

Utsätt inte produkten för temperaturer över 60 °C!

SKYDD av privat sfär!

Kikaren är avsedd för privat bruk. Respektera andra människors privata sfär - använd exempelvis inte produkten för att titta in i bostäder!

FARA för sakskador!

Plocka aldrig isär produkten! Kontakta alltid återförsäljaren om ett fel uppstår. Denne tar kontakt med servicecentret och skickar vid behov produkten för repara-50

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

CE En "försäkran om överensstämmelse" i enlighet med tillämpliga direktiv och motsvarande

standarder har upprättats av Bresser GmbH. EU-försäkran om överensstämmelse finns i sin helhet på följande internetadress:

www.bresser.de/download/9625821/CE/9625821_CE.pdf

INGÅR I LEVERANSEN

• Golf laseravständsmätare
- Handrem
• Fodral
• Rengöringstrasa
- Bruksanvisning
- 1x CR2 batteri (3V) ---

TEKNISKA DATA

Linsdiameter 19,7 mm
Beläggning Multibelagd
Synfält 7,2 °
Säkerhet Laser-klass 1
Laser 905 nm
Upplösning +/- 1 m
Mätområde 5 - 1100 m
Förstoring 6X
Ögonlindring 14,5 mm
Batteri 1x CR2 (3V)
Vattentät	IPX4
Storlek 104x44x77,4	mm
Vikt 181 g

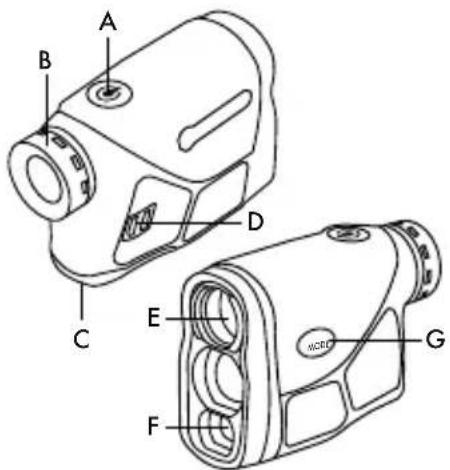

ÖVERSIKT FÖR DELAR

Håll strömknappen intryckt ⏻ i ungefär 1 sekund. Under den första starten kommer displayen att gå till standardläge för standardavständ.

Nästa gång du startar enheten kommer du alltid att börja med det senast använda läget.

Enheten stängs av automatiskt efter 30 sekunders inaktivitet.

DIOPTERJUSTERING

Om displayen är ur fokus kan fokus justeras genom att vrida okularhöljet (fokushjulet) åt vänster eller höger.

WARNING LÅG BATTERINIVÅ

När batteriet är för lågt visas ikonen för lågt batteri för att påminna dig om att byta batteri.

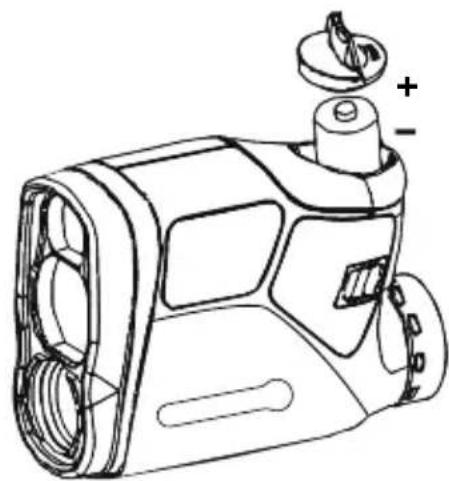

BATTERIBYTE

Öppna batterifacket genom att vrida på batterilocket. Sätt i ett nytt CR2-batteri. Säkerställ att batteriets polaritet (+/-) är korrekt. Stäng batterilocket.

VAL AV MÄTARENS AVSTÅND METER (M)/YARD (Y), DIM- LÄGE PÅ/AV OCH JUSTE- RING FÖR GOLFSLUTTNING INSTÄLLNING PÅ/AV

Tryck på strömbrytaren ⚙️. Standardläget är "Standardavständ" för första gången vid start.

Håll in (MODE)-knappen i ca. 3 sekunder, M (meter) eller Y (yard) blinkar. Tryck på strömbrytaren ⏻ för att välja enhet.

Tryck sedan in (MODE)-knappen. "Fog" (dimma) blinkar nu. Tryck på strömbrytaren för att välja dimma på eller av. Blinkar = på, statisk = av. Dimläget används i dimmiga/regniga förhållanden för att ge ett exakt avständ vid atmosfärstörningar.

Tryck in (MODE)-knappen igen. "bc" (ballistikberäkning) blinkar nu. Tryck på strömbrytaren för att välja justering för golfsluttning på eller av. Blinkar = på, statisk = av.

Efter valet håller du (MODE)-knappen in- tryckt för att avsluta.

LÄGESVAL

Tryck in (MODE)-knappen för att växla mellan:

LÄGE 1: Standardavständ

LÄGE 2: Flagglås [↑]

LÄGE 3: Justering för golfluttning [Δ]

LÄGE 5: Vertikal höjd [VH]

LÄGE 6: Hastighet

Observera: När diminställningen är på visas "Fog" (dimma) på skärmen och alla lägen använder diminställningen.

54

LÄGE 1: STANDARDAVSTÅND

Rikta mittmålområdet mot ett objekt, tryck på strömbrytaren ⏻ för att få avståndet.

SKANNINGSLÄGE

I standardavständsläge håller du ned strömbrytaren ⏻ för att aktivera skanningsläget och panorera avständsmätaren över målen för att få kontinuerliga avläsningar.

LÄGE 2: FLAGGLÅS

Detta avancerade läge gör att du enkelt kan låsa fast fl aggan utan att av misstag mäta bakgrundsmål (t.ex. träd).

Håll ned strömbrytaren 📣h fl ytta lång- samt målområdet över fl aggan eller önskat objekt tills en cirkel omger fl aggsymbolen [¶]. Nu visas bara fl aggans avständ utan att bakgrundsobjekt som träd påverkar mätningen.

LÄGE 3: GOLFSLUTTNING JUSTERING

Justeringsläget för golfluttning justerar för höjdskillnader och är lämplig att använda i uppförsbacke och nedförsbacke. [Δ]-ikonen indikerar att enheten justerar avständet baserat på lutningsvinkeln.

Rikta mittmålområdet mot ett objekt och tryck på strömbrytaren 🔒. Avläsningar för avständ och lutningsvinkel alternerar i sökaren.

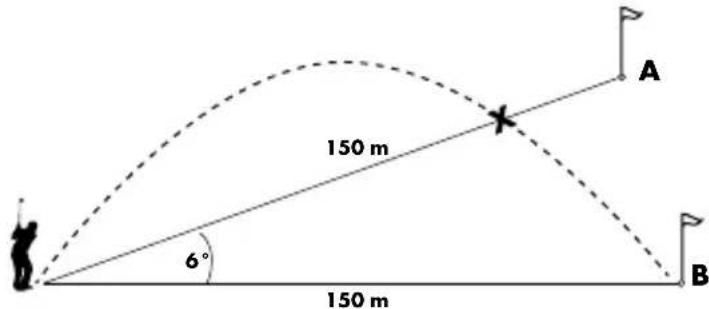

Avständet till båda fl aggorna är 150 meter. Men fl agga A fi nns på en kulle. Om du skulle spela detta hål på 150 meter skulle bollen (X) landa framför fl aggan eftersom du inte har tagit hänsyn till lutningen.

56

LÄGE 4: HORISONTELL AVSTÅNDSMÄTNING

Rikta mittmälområdet mot ett objekt och tryck på strömbrytaren 🔊. Det horison-tella avståndet och vinkeln mot målet visas växelvis.

LÄGE 5: VERTIKAL HÖJDMÄTNING

Rikta in botten på objektet och tryck på strömbrytaren 🔒 för att skanna botten på objektet.Flytta sedan till toppen på objektet och tryck på strömbrytaren igen för att skanna toppen på objektet. Avständet från botten till toppen mäts och höjden visas.

Rikta mot det rörliga objektet och håll ned strömbrytaren 🔒 tills hastigheten visas.

1. Se till att batteriet är isatt korrekt och håll strömknappen intryckt 🔒 i ungefär 1 sekund.
2. Se till att inget objekt blockerar sikten för objektivlinsen, t.ex. transparent fönsterglas eller hand etc.
3. När du mäter ska du hålla enheten

stadig och rikta in den ordentligt mot målet. Tryck sedan på strömbrytaren.

INFORMATION OM RENGÖRING

Koppla bort produkten från strömkällan före rengöring (dra ut nätkontakten eller avlägsna batterierna)! Använd endast en mjuk och luddfri duk (t.ex. microfi ber) vid rengöring av linsen (okular och/eller objektiv). Gnugga inte med duken. Det kan leda till repor på linsen. Vid svårare smutsrester fuktar du putsduken med ett fl ytande rengöringsmedel för glasögon och torkar försiktigt rent linsen utan att trycka på den. Skydda produkten från damm och fukt! Efter användning - särskilt vid hög luftfuktighet - bör du låta den acklimatiseras till rumstemperatur en stund så att restfuktigheten kan avdunsta. Batterierna bör tas ut

ur produkten om den inte används under en längre tid!

AVFALLSHANTERING

Källsortera förpackningsmaterialet. Information om korrekt avfallshantering kan erhållas från lokal återvinningsstation eller från miljökontoret.

RETURSEDEL

Den reguljära garantitiden uppgår till 3 år och börjar fr.o.m. köpedatum. De fullständiga garantivillkoren samt information om förlängning av garantitiden och servicetjänster hittar du på www.bresser.de/warranty_terms.

Kasta inte elektriska produkter i hushållsavfallet!

Enligt Europaparlamentets och rådets direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess omsättning i nationell lagstiftning måste förbrukade elektroniska produkter hanteras separat och återvinnas på ett miljövänligt sätt.

59
