Produkttyp	Luftrenare (recirkulerande spiskåpa)
Märke	Thermex
Modell	Puremex 5
Installationstyp	Takmonterad med 4 fästvajrar
Strömförsörjning	230/380 V ±10% ~ 50 Hz
Max belastning	10 kW (<25 A per fas)
Fjärrkontrolls räckvidd	Upp till 400 m (fri sikt)
Fläkthastigheter	Låg, Medel, Hög
Ljusreglering	2-stegs ljusstyrka (100%, 50%)
UV-lampa	Ja, kan slås på/av via fjärrkontroll
Fettfilter	Månatlig rengöring krävs
Kolfilter	Byt minst en gång per år (för recirkuleringsläge)
Plasmafilter	Självrengörande, inget byte behövs (livslängd)
Driftläge	Endast recirkulering (måste använda kol- eller plasmafilter)
Touch-kontroll	Ja, på enheten
Fjärrkontroll	Ingår, ta bort batterifilmen före användning
Säkerhetsfunktioner	Jordning krävs; måste installeras av en behörig elektriker
Underhåll	Torka av med en fuktig trasa; använd aldrig slipande material
Garanti	Upphävs om den används utanför privat hushåll

Vanliga frågor - Puremex 5 Thermex

Hur installerar jag luftrenaren Thermex Puremex 5?

Installationen måste utföras av en behörig elektriker. Upphängningsplattan fästs i taket med 4 skruvar (ST6 för trä eller M6 expansionsbultar för betong). Fästvajrar och strömkabel förs genom locket, sedan säkras stålvajrarna med vajerlås. Se till att vajrarna är lika långa för balans. Enheten måste jordas och anslutas enligt märkplattan.

Vilken typ av filter använder Puremex 5?

Den använder ett fettfilter (rengörs månadsvis), och antingen ett kolfilter (byts årligen) eller ett plasmafilter (självrengörande, livslängd). Enheten körs endast i recirkuleringsläge, så ett av dessa filter måste vara installerat.

Hur rengör jag fettfiltret?

Rengör fettfiltret varje månad för att förhindra brandrisk. Använd hushållsrengöringsmedel. Filtret samlar upp fett och rök; om det inte rengörs kommer rester att mätta det.

Hur ofta ska jag byta kolfiltret?

Kolfiltret måste bytas minst en gång per år, beroende på hur ofta enheten används. Det fångar upp lukt och är viktigt för recirkulation.

Behöver plasmafiltret bytas?

Nej, plasmafiltret har ett självrengörande system och kräver inget byte. Det kan hålla hela enhetens livslängd.

Hur använder jag fjärrkontrollen?

Ta bort batterifilmen före användning. ON/OFF-knappen startar/stoppar fläkten. FAN SPEED-knappen växlar mellan Låg-Medel-Hög-Låg. Ljus-knappen styr lampans ljusstyrka (100%, 50%, av).

Vad ska jag göra om fläkten inte fungerar men lampan lyser?

Fläktbladet kan vara blockerat eller motorn skadad. Stäng av enheten och låt den repareras av kvalificerad servicepersonal.

Både lampa och fläkt fungerar inte, vad kan orsaken vara?

Möjliga orsaker: en trasig glödlampa (byt till rätt specifikation) eller en lös strömkabel (anslut igen). Om det fortfarande inte fungerar, kontakta service.

Varför vibrerar enheten kraftigt?

Möjliga orsaker: skadat fläktblad, lös motor eller felaktig upphängning. Stäng av och låt repareras av kvalificerad personal. Kontrollera att fästet sitter rätt.

Hur kan jag förbättra sugprestandan?

Se till att avståndet mellan enheten och spisytan är 65-75 cm. För långt avstånd minskar effektiviteten.

BRUKSANVISNING Puremex 5 Thermex

2 Middels hastighet-knapp

Luftstrømhastigheten er ideelt for ventilasjon i standard matlagingsdrift.

Tryck kontroll med fjärrkontroll 24

underhall 26

Felsökning 27

ALLMÄNT

• Produkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1.
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex fränskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera enheten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagan- det och senast innan montering/användning.

MONTERING

• Enheten är beräknad för drift vid 230/380 volt ±10%\~ 50 HZ.
• Enheten måste alltid vara jordad.
• Maximal räckvidd mellan mottagare och kretskort är 400 m (siktlinje).
• Maximal belastning på ansluten enhet 10 kW (<25 A per fas).

INSTALLATION AV FLÄKT

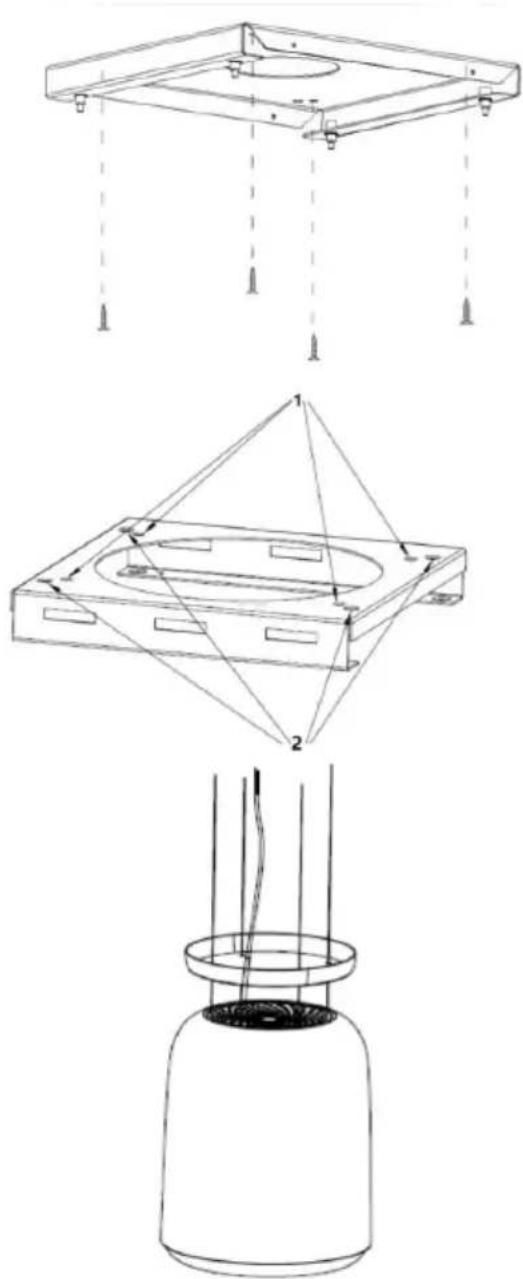

1) Placera hängplattan i taket och markera sedan skruvhålens position. Hängplattan ska fästas ordentligt i taket,

1 ---- 4 x ST6 (40 mm) skruvar för trätak 2 ----4 x M6 (60 mm) expansionsbultar för cementtak

2) Låt fixeringsvajern & strömkabeln passera genom hålet för hängaplattanskåpa.

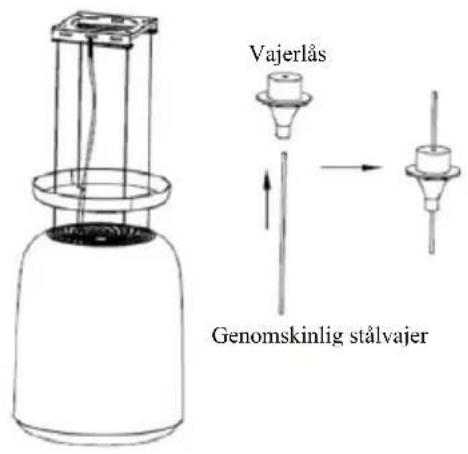

3) Fäst den genomskinliga stältråden med den speciella skruven (tvajerlås) på hängplattan och anslut strömkabeln på rätt sätt. Justera stålvajrarna till lämplig längd för att försäkra köksfläktens huvuddel i rätt läge för användning.

- VIKTIGT: Det h är steget i installationsprocessen MÅSTE slutföras av två personer.

- VIKTIGT: gör samma längd på de fyra fästvajrarna så att huvén balanseras

4) Skjut upp hängplattans käpa upp till hängbrädet som har en magneten som kan fixera käpan.

VIKTIGT:

Den elektriska anslutningen måste motsvara det elektriska krav som anges på typskylten som är placerad inuti fläkten. Apparaten bör inte anslutas till eluttaget under installationen

Kontrollera att apparaten fungerar korrekt genom att slå på fläkten i varje nivå och slå på och av lamporna efter montering.

Denna käpa används endast i recirkulationsstil och måste vara med kol- eller plasmafilter.

1 Knapp för låg hastighet

Den används för ventilation i köket. Den är lämplig för sjudning och matlagning som inte ger mycket rök.

2 Knapp för medium hastighet

Luftflödeshastighet är idealisk för ventilation vid normal matlagning.

3 Knapp för hög hastighet

När hög densitet av rök eller ånga produceras, tryck på höghastighetsknappen för högsta effektiva ventilation.

För 1/2/3 hastighetsknapp:

a. I STANDBY-LÄGE trycker du länge på "1/2/3" valfri knapp för att slå på kåpan

b. Hastighetsknapp "1/2/3" läser sig under drift, tryck kort på valfri knapp för att stänga av kåpan

Ljusknapp

a. I STANDBY-LÄGE, tryck länge för att tända lampan, I ARBETSLÄGE, kort tryck för att stänga av lampan

b.Ljusknappen har två hastigheter

Kort tryck för första gången för att kontrollera lampans ljusstyrka till 50%, Kort tryck för andra gången för att kontrollera lampans ljusstyrka till 100%

ARBETSLÄGE, tryck länge på "3" och "light" -knappen för att tända UV-lampan, "light" -knappen börjar blinka,

Tryck länge på "3" och "light" -knappen igen för att stänga av UV-lampan, "light" -knappen blinkar inte.

Fjärrkontroll

Ta bort batterifilmen innan du använder fjärrkontrollen!

"PÅ & AV" -knapp:

Den används för att slå på/stänga av fläkten.

"FLÄKTHASTIGHET" -knapp:

I ARBETSLÄGE, Knapp för att ändra motorns hastighet i cykel "Låg-Mellan-Hög-Låg". (Den här knappen kan inte stoppa motorn.)

"Ljus"-knapp

a. I STANDBY MODE, tryck kort för kontroll av lampan

b. I ARBETSLÄGE, tryck kort för första gången för att kontrollera lampans ljusstyrka till 50%, kort tryck för andra gången för att kontrollera lampans ljusstyrka till 100%, kort tryck för tredje gången för att stänga av lampan

UNDERHALL

Stäng av enheten och dra ut kontakten före rengöring.

I. Regelbunden rengöring

Använd en mjuk trasa fuktad med ljummet milt tvålvatten eller hushållsrengöringsmedel. Använd aldrig metallkuddar, kemiskt, slipande material eller stål borste för att rengöra enheten.

II. Månatlig rengöring av fettfilter

NÖDVÄNDIGT: Rengör filtret varje månad för att förhindra brandrisk.

Filtret samlar fett, rök och damm..... så filtret påverkar direkt fläktens effektivitet Om den inte rengörs, samlas fettresterna (potentiellt brandfarliga) på filtret. Rengör den med hushållsrengöringsmedel.

III. Kolfilter

Applicera ENDAST på enheten som installerats som en recirkulationsenhet (inte ventilerad utåt). Detta filter fångar upp lukt och måste bytas ut minst en gång om året beroende på hur ofta fläkten används.

IV. Plasma filter

Om det installeras med plasmafilter. Inget underhållskrav. Självrengöringssystem för filtret och inga filterbyten krävs. Du kan ha den hela livstiden tillsammans med den installerade fläkten.

FELSÖKNING

Fel Orsak Lösning
Lampan lyser, men fläkten fungerar inte	Fläktbladet har fastnat.	Slå av enheten och reparera endast av kvalificerad servicepersonal.
	Motorn är skadad.
Både lampa och fläkt fungerar inte	glödlampa är utbränd. Byt ut lampan med korrekt styrka.
	Nätsladden har lossnat. Anslut till strömförsörjningen igen.
Allvarlig vibration av enheten	Fläktbladet är skadat.	Slå av enheten och reparera endast av kvalificerad servicepersonal.
	Fläktmotorn är inte ordentligt fastsatt.	Slå av enheten och reparera endast av kvalificerad servicepersonal.
	Enheten hänger inte ordentligt på fästet.	Ta ner enheten och kontrollera om fästet är på rätt plats.
Sugprestandan är inte bra	För långt avstånd mellan enheten och matlagningsplats	Justera avståndet till 65-75 cm

M 7402110302 17022021 THERMEX PUREMEX 5 28
