THR100 - Köksfläkt Thermex - Gratis bruksanvisning och manual

Produkttyp	Värmeåtervinningsfläkt (Spisfläkt)
Modell	THR100
Varumärke	Thermex
Strömförsörjning	230 V ±10% ~50 Hz
Installationshöjd	Minimum 2,3 m ovan golvnivå
Monteringsriktning	Endast horisontellt (inte i tak)
Kanaldiameter	110 mm (∅100 mm kanal medföljer)
Hastighetsinställningar	Grundventilation och forcerad ventilation
Kontrollmetod	Dragsnöre
Värmeåtervinningskärna	Vändbar kärna med filter
Filtertyp	Tvättbart filter i värmeåtervinningskärnan
Filterrengöringsfrekvens	Minst två gånger per år
Fläktrengöringsfrekvens	Veckovis avtorkning med fuktig trasa
Säkerhetsfunktioner	Automatisk avstängning? Ej specificerat; kräver jordfelsbrytare
Ingående tillbehör	Avluftshuv, värmeåtervinningskärna med filter, kanal, 8 plugg, 8 skruvar
Garanti	Standardgaranti (kontakta Thermex service)
Avfallshantering	Måste återvinnas som elektroniskt avfall

Vanliga frågor - THR100 Thermex

Vilken är den minsta installationshöjden för Thermex THR100?

THR100 måste monteras minst 2,3 meter ovan golvnivå.

Kan THR100 monteras i tak?

Nej, enheten måste installeras horisontellt på en vägg och kan inte monteras i tak.

Hur växlar jag mellan ventilationshastigheterna?

Använd dragsnöret för att växla mellan grundventilation och forcerad ventilation.

Hur ofta bör jag rengöra filtret och värmeåtervinningskärnan?

Rengör filtret och värmeåtervinningskärnan minst två gånger per år för att bibehålla effektiviteten.

Vilket är strömkravet för THR100?

Enheten fungerar på 230 V ±10% ~50 Hz.

Kan jag använda THR100 med en gasapparat?

Nej, luften får inte släppas ut i ett rör som används för extraktion från gas- eller andra brännbara materialanordningar. Dessa kräver separata ventiler.

Vad ska jag göra om enheten slutar fungera?

Prova att koppla bort strömmen i 5 minuter och återanslut sedan. Om den fortfarande inte fungerar, koppla bort i en timme. Om problemet kvarstår, kontrollera felsökningen eller kontakta Thermex service.

Hur rengör jag fläktens utsida?

Torka av täckpanelen och ytan med en trasa fuktad med vatten och ett milt rengöringsmedel minst en gång i veckan.

Är THR100 lämplig för användning i badrum?

Manualen specificerar inte användning i badrum; den är designad för allmän hushållsventilation. Se till att följa lokala föreskrifter.

Hur gör jag mig av med THR100 vid slutet av dess livslängd?

Släng den inte som hushållsavfall. Lämna den till en återvinningscentral för el- och elektronikavfall.

BRUKSANVISNING THR100 Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Monter utblåsningshetten på veggen.

Allmän varning	25
Förpackningen innehåller	26
Produkten	27
Montering av fläkten	28
Användning av fläkten	30
Underhåll och rengöring	30
Service	32
Miljöhänsyn	33

ALLMÄN WARNING

• Denna enhet har utvecklats och producerats i enlighet med DS/EN 60335-1.
• Denna enhet är endast avsedd för privat bruk, om den används för andra syften bortfaller reklamationsrätten.
• All installation ska utföras av en utbildad tekniker i överensstäm melse med anvisningarna från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex avsäger sig allt ansvar för skador som uppstår till följd av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/DRIFTSÄTTNING

• Kontrollera enheten beträffande transportskador, fel och brister direkt vid mottagandet.
• Transortskador ska anmälas direkt vid mottagandet till transport - firman och Thermex.
• Fel och brister ska anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/driftsättning.

MONTERING

• Läs alltid igenom den här anvisningen noggrant innan montering - en av THR 100 påbörjas.
• Enheten är beräknad för drift vid 230 Volt ± 10 % \~ 50 HZ.
  • THR 100 ska monteras MINST 2,3 meter över golvet.
• THR 100 ska monteras horisontalt och får därför INTE monteras i ett tak.
• Luften får inte ledas ut från THR 100 genom rör som används för utsug från apparater, som använder gas eller andra brännbara ma-

terial - det måste finnas ett separat utsug.

• THR 100 ska monteras med lämpligt avständ från apparater som använder gas eller andra brännbara material, för att säkra korrekt ventilation i rummet.
• Nationell lagstiftning, byggregler etc. gällande evakuering av luft ska följas.

ANVÄNDNING

• Läs alltid igenom den här anvisningen noggrant INNAN du börjar använda THR 100.
• Spara den här bruksanvisningen för framtida bruk.
• Bryt alltid strömmen till THR 100 innan underhåll eller reparation.
• Produktens delar får inte repareras eller bytas ut såvida detta inte anges uttryckligen i bruksanvisningen.
• Alla reparationer måste utföras av behörig tekniker.
• Barn under 8 år, personer med fysiska, psykiska eller motoriska funktionshinder, samt personer som saknar erfarenhet eller kompetens, får inte använda THR 100 om de inte är under uppsikt eller har fått nödvändig upplärning i hur THR 100 används på ett säkert sätt.
• Barn måste hållas under uppsikt så att de inte leker med THR 100.
• Barn får inte utföra rengöring och underhåll utan uppsikt.

FÖRPACKNINGEN INNEHÅLLER

• THR 100 Värmeåtervinning
- Fläktkåpa
• Värmeåtervinningskärna med filter
• Rörgenomföring ∅100 mm.
• 8 väggpluggar
• 8 skruvar

PRODUKTEN

THR 100 Värmeåtervinning är en fläkt med värmeåtervinning. Fläkten är reversibel, vilket betyder att fläkten växelvis blåser ut luften och drar den in i huset.

När luften blåses ut ur huset avsätts värmen från luften i värmeåtervinningskärnan, och när luften dras in värms den kalla luften upp av värmeåtervinningskärnan.

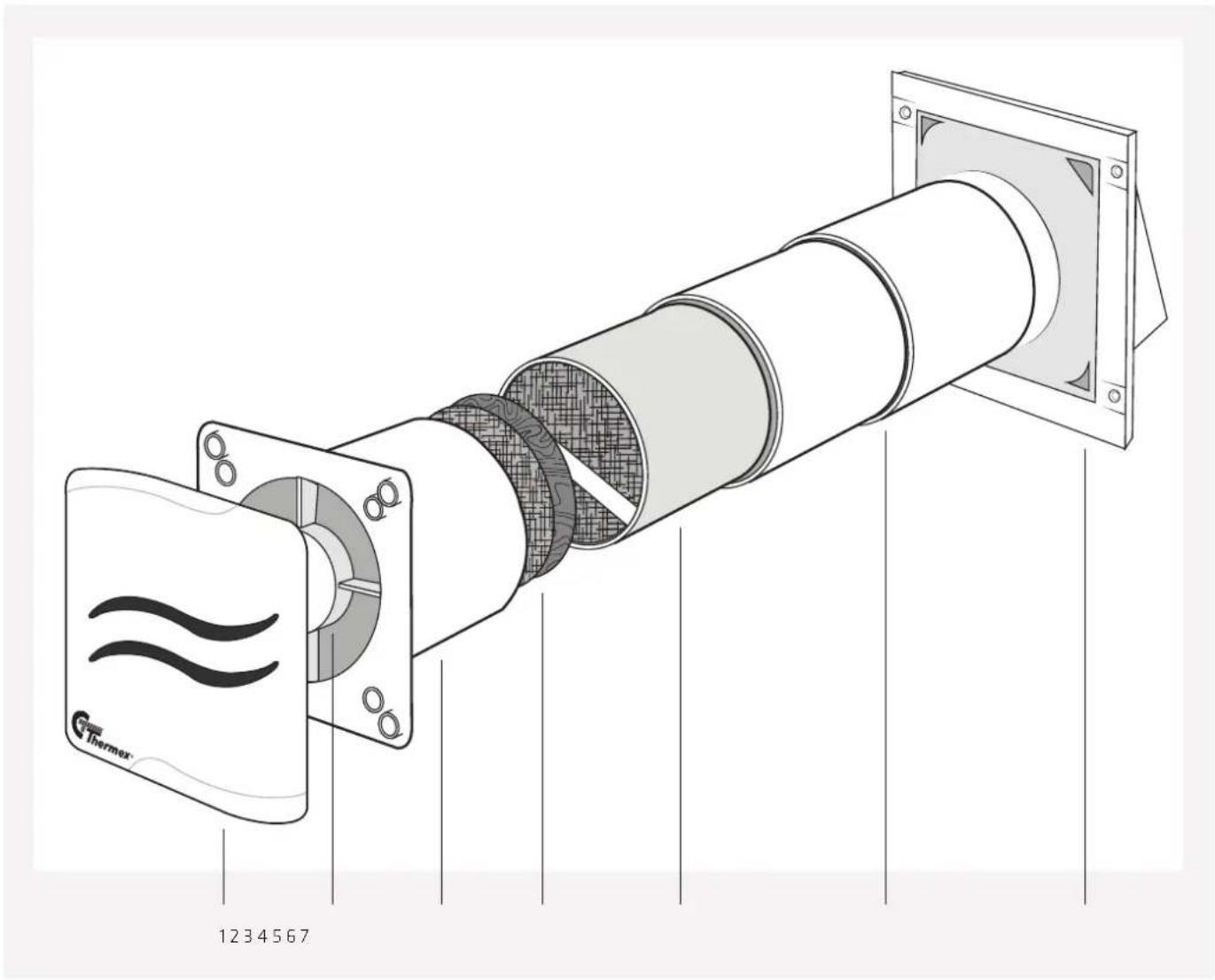

Thermoc 1234567

1. Frontplåt
2. Täckskiva
3. Fläkt
4. Filter
5. Värmeåtervinningskärna
6. Rörgenomföring
7. Fläktkápa

MONTERING AV FLÄKTEN

OBSERVERA: THR 100 ska monteras horisontalt och får därför INTE monteras i ett tak.

Monteringen av THR 100 ska utföras i följande steg.

1 110 mm

Mät ut på väggen var fläkten ska placeras. OBSERVERA: THR 100 ska monteras MINST 2,3 meter över golvet.

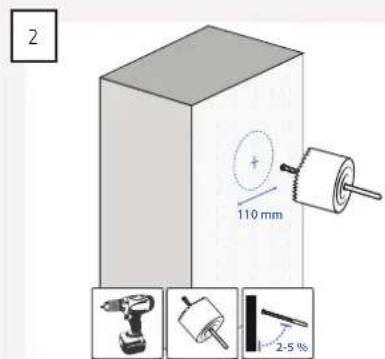

2 110 mm 2-5 %

Borra ett 110 mm hål i väggen. OBSERVERA: Det ska vara mellan 2 och 5 gra -ders fall innifrån och ut.

3

Ta bort de fyra täckpluggarna från skruvhålen i fläkten.

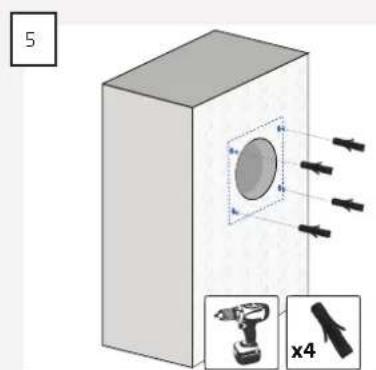

Mät upp och förborra de fyra hålen till fläkten. Montera väggpluggar som är avsedda för väggens material.

5 x4

Montera fläktkåpan på väggen.

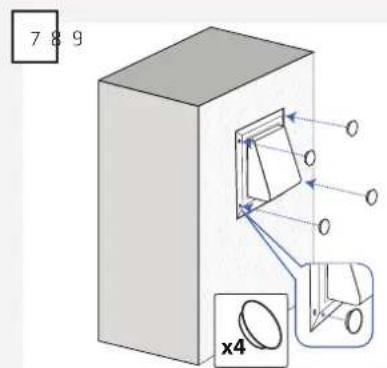

789 x4

Sätt täckpluggarna över skruvarna i fläktkåpan.

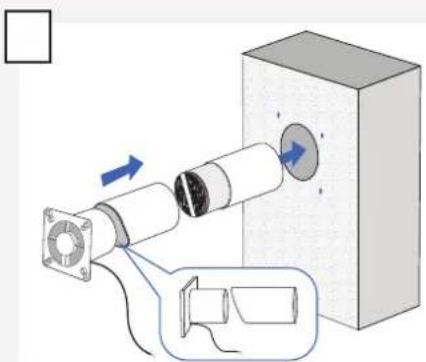

För in röret och värmeåtervinningskärnan i hålet i väggen.
OBSERVERA: Se till att röret vänds med ut - skärningen neråt så att ledningen från fläkten inte kommer i kläm.

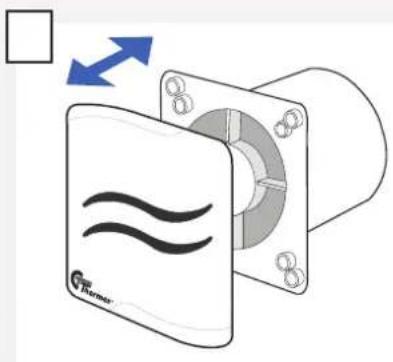

Montera bort frontplåten från fläkten.

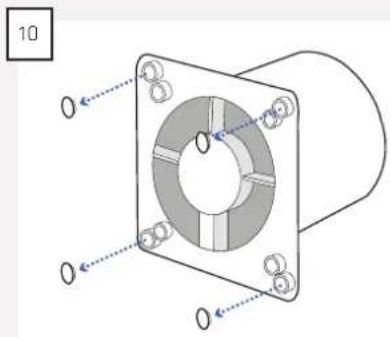

Ta bort de fyra täckpluggarna från skruvhålen i fläkten.

11

Mät upp och förborra de fyra hålen i fläkten.

12 x4

Montera väggpluggar som är avsedda för väggens material.

Montera fläkten på väggen.

Montera täckpluggarna på fläkten.

Skruva ut skruven på fläktens täckplät.

Anslut fläkten till elnätet. OBSERVERA: Thermex rekommenderar att en strömbrytare monteras på strömförsörjningen.

Montera frontplåten på fläkten.

THR 100 Värmeåtervinning kan användas i två olika hastigheter, grundventilation och forcerad drift. Du växlar mellan de två hastigheterna med hjälp av manövreringssnöret.

UNDERHÄLL OCH RENGÖRING

OBSERVERA: Innan underhåll och rengöring påbörjas SKA fläktens strömförsörjning brytas.

RENGÖRING AV FLÄKTEN

Täckskivan och fläktytan bör rengöras ofta för att undvika att damm och smuts sugs med in i fläkten. Thermex rekommenderar att fläkten torkas av minst en gång i veckan.

Täckskivan och fläkten rengörs med en trasa som fuktats i vatten med rengöringsmedel.

RENGÖRING AV FILTER OCH VÄRMEÅTERVINNINGSKÄRNA

För att säkerställa att värmeåtervinningskärnan fungerar så effektivt som möjligt, är det viktigt att filtret och värmeåtervinningskärnan hålls rena. Dessa bör rengöras minst två gånger om året.

Filtret och värmeåtervinningskärnan rengörs på följande sätt.

123

Ta bort frontplåten från fläkten.

Ta försiktigt bort pluggarna med hjälp av ett spetsigt föremål.
OBSERVERA: Var försiktig så att du inte repar fläkten.

□

Skruva ut de fyra skruvarna för att frigöra fläkten från väggen.

4

Montera bort fläkten.

5

För värmeåtervinningskärnan ut ur röret i väg - gen.

6

Ta försiktigt ut filtret ur värmeåtervinningskärnan.

7

Rengör försiktigt både filter och värmeåtervinningskärna med en trasa fuktad i vatten med rengöringsmedel.

8

Lägg filtret och värmeåtervinningskärnan på tork på en handduk eller liknande. OBSERVERA: Delarna ska vara helt torra innan de monteras tillbaka.

9

Montera filtret i värmeåtervinningskärnan.

10

Montera värmeåtervinningskärnan i röret i väggen.

11 12

Sätt fläkten på plats på väggen och skruva fast den med fyra skruvar.

Montera täckpluggarna över skruvarna i fläkten.

13

Innan du beställer service av din Thermex-produkt är det viktigt att du har läst monterings- och/eller bruksanvisningen noga. Det säkerställer att Thermex kan ge dig bästa möjliga service.

Serviceavdelningen hos Thermex kan kontaktas när det gäller:

• Teknisk support för montering och installation av din produkt.
• Precisering av funktioner i din produkt.
• Servicebegäran under reklamationsrätten för din produkt.

Innan du begär service under reklamationsrätten, försök alltid att bryta strömmen till produkten i ca 5 minuter. Anslut sedan strömmen på nytt för att se om problemet har avhjälpts.

Om felet inte har avhjälpts, bryt strömmen till produkten i en timme. Om fläkten fortfarande inte fungerar korrekt och punkterna i felsökningssöversikten har gåtts igenom, kontakta serviceavdelningen.

OBSERVERA: Vid förfrågningar under reklamationsrätten kommer vi att be dig om dokumentationen för ditt köp i form av inköpskvittot. Spara därför alltid ditt kvitto.

Innan begäran om service under reklamationsrätten är det viktigt att ha alla nödvändiga upplysningar till hands:

• Beskrivning av felet
• Modell
• Upplysningar om köpet

Servicebegäran under reklamationsrätten kan ske genom att fylla i serviceformulåret på www.thermex.se/service, där du även kan läsa servicevillkoren.

Förfrågningar gällande teknisk support eller precisering av funktioner kan göras genom att skicka en fråga till [e-mail] eller på tel. [phone]

MILJÖHÄNSYN

EMBALLAGE

Emballaget ska bortskaffas i enlighet med gällande regler för avfallshantering.

BORTSKAFFANDE AV PRODUKTEN

Symbolen på produkten eller den medföljande dokumentation anger att denna produkt inte får bortskaffas som hushållsavfall, utan ska lämnas in på närmaste återvinningscentral för elektrisk och elektronisk utrustning.
