BRUKSANVISNING ZTEB 171 ZANUSSI

PNC (produktnummer):

Viktig säkerhetsinformation 49
Miljö ____ 50
Produktbeskrivning ____ 51
Innan torktumlaren används första gången _ 52
Programöversikt 53
Sortering och förberedning av tvätten ____ 55
Daglig användning ____ 55

Rengöring och underhåll 57
Vad ska jag göra om ... 59
Torktumlarens inställningar 60
Tekniska data 61
Installation 62
Service 63

Med reservation för ändringar.

Viktig säkerhetsinformation

Viktigt För din egen säkerhet och för att säkerställa korrekt användning, innan torktumlaren installeras och används första gången, läs denna bruksanvisning noga, inklusive tips och varningar. För att undvika onödiga misstag och olyckor är det viktigt att säkerställa att alla som använder torktumlaren vet hur den används och känner till säkerhetsanvisningarna. Spara denna bruksanvisning och säkerställ att den följer med torktumlaren om den flyttas eller säljes så att alla som använder den under dess livstid är rätt informerade om hur torktumlaren används och säkerheten.

Allmän säkerhet

• Det är farligt att ändra specifikationerna eller att modifiera denna produkt på något sätt.
• Denna torktumlare är inte avsedd att användas av personer (även barn) med nedsatt psykisk, sensorisk förmåga eller med brist på erfarenhet eller kunskap, om de inte övervakas eller har fått instruktioner om hur torktumlaren används av en person som ansvarar för deras säkerhet.
• Se till att små husdjur inte kryper in i trumman. För att undvika detta, kontrollera trumman innan användning.
• Föremål som mynt, säkerhetsnålar, spikar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka skador och får inte hamna i torktumlaren.
• För att undvika brandrisk orsakad av överdriven torkning, torka inte följande i torktumla-

ren: Kuddar, täcken eller liknande (dessa akumulerar värme).

• Skumgummi (latexgummi), duschmössor, vattentäta textilier, gummiklädda artiklar och kläder eller kuddar fyllda med skumgummi skall inte torkas i torktumlaren.
• Skilj alltid torktumlaren från elnätet efter användning, vid rengöring och underhåll.
• Försök inte, under några omständigheter, att reparera torktumlaren själv. Reparationer som utförs av outbildad personal kan orsaka personskador eller allvarliga funktionsfel. Kontakta Electrolux Service. Se till att original reservdelar alltid används.
• Plagg som har varit i kontakt med olja, såsom matolja, aceton, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxbortagningsmedel skall tvättas i varmt vatten med extra mycket tvättmedel innan de torkas i torktumlaren.
• Risk för explosion: Torka aldrig plagg som har varit i kontakt med brännbara vätskor (bensin, denaturerad sprit, lösningsmedel och liknande). Eftersom dessa vätskor är flyktiga kan de orsaka explosion. Torka bara plagg som har tvättats med vatten.
• Brandrisk: Föremål som har fläckats av eller blivit indränkta med vegetabilisk- eller matolja innebär brandrisk och skall inte torkas i tok-tumlaren.
• Om du har behandlat tvätten med fläckborttagningsmedel måste en extra sköljning ske innan den fylls på i torktumlaren.
• Kontrollera att inga gaständare eller tändstickor har glömts kvar i fickor.

Varning Stoppa aldrig en torkning in- nan torkprocessen är klar om inte alla

plagg snabbt kan plockas ur och spridas ut så att värmen avleds. Brandrisk!

- Risk för elektriska stötar! Spruta inte med en vattenstråle på torktumlaren.

Installation

• Torktumlaren är tung. Var försiktig när du flyttar den.
• Kontrollera att torktumlaren inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Kundtjänst.
• Allt förpackningsmaterial måste avlägsnas innan maskinen används. Annars kan både torktumlaren och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen.
• Sista delen av ett torkprogram sker utan värme (avkylningsfas) för att tvätten skall ligga i en temperatur som säkerställer att den inte skadas.
• Allt arbete avseende elektricitet som krävs för att installera denna maskin skall utföras av en behörig elektriker.
• Se till att torktumlaren inte står på nätkabeln.
• Om torktumlaren placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt under maskinen.
• Kontrollera efter installationen att torktumlaren inte står på eller trycker mot nätkabeln.
• Om torktumlaren placeras ovanpå en tvättmaskin måste pelarsatsen användas (extra tillbehör).

Användning

- Denna torktumlare är avsedd för användning i ett hushåll. Den får inte användas för andra ändamål än vad den är avsedd för.

• Torka bara textilier som är lämpliga för torkning i torktumlare. Följ instruktionerna på skötseletiketten för varje pagg.
• Torka inte otvättade plagg i torktumlaren.
• Överfyll inte torktumlaren. Se motsvarande avsnitt i bruksanvisningen.
• Plagg som är droppvåta skall inte läggas i torktumlaren.
• Plagg som har varit i kontakt med flyktiga petroleumprodukter skall inte torktumlas. Om flyktiga rengöringsvätskor har använts, kontrollera att vätskan är avlägsnad från plagget innan det läggs i torktumlaren.
• Drag aldrig i sladden när kontakten skall tas ur från vägguttaget; Tag alltid i kontakten.
• Använd inte torktumlaren om elkabeln, kontrollpanelen, arbetsytan eller sockeln är skadad så att torktumlarens insida är åtkomlig.
• Sköljmedel, eller liknande produkter skall användas enligt tillverkarens anvisningar.
• Försiktigt - varm yta : Rör inte skyddet till luckans belysning när ljuset är tänt (endast torktumlare med belysning i trumman).

Barnsäkerhet

• Torktumlaren får inte användas av barn eller förständshandikappade utan tillsyn.
• Barn skall övervakas för att säkerställa att de inte leker med torktumlaren.
• Förpackningsmaterialet (t.ex. plastfolie och polystyren) kan vara farligt för barn - kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn.
• Förvara alla tvättmedel på en säker plats utom räckhåll för barn.
• Se till att barn och husdjur inte kryper in i trumman.

Miljö

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till

att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Gammal maskin

Varning

Koppla loss maskinen från eluttaget när du inte har användning för den längre. Skär av nätkabeln och kassera den tillsammans med stickkontakten. Förstör luckans dörrhake. Barn kan då inte låsa in sig i maskinen med risk för sina liv.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Miljöråd

- I torktumlaren blir tvätten fluffig och mjuk. Mjukgöringsmedel behövs därför inte då du tvättar.

- Torktumlaren fungerar mest ekonomiskt om du:

• alltid håller ventilationsöppningarna på ma- skinens baksida fria,
• fyller maskinen så mycket som anges i programöversikten,
• ser till att ventilationen är god i rummet där torktumlaren är placerad,
• rengör det mikrofina filtret och det fina filtret efter varje torkprogram,
• centrifugerar tvätten väl före torkning.

Energiförbrukningen påverkas av den centrifugeringshastighet som tvättmaskinen är läld på. Högre centrifugeringshastighet gereg energiförbrukning vid torkningen.

Produktbeskrivning

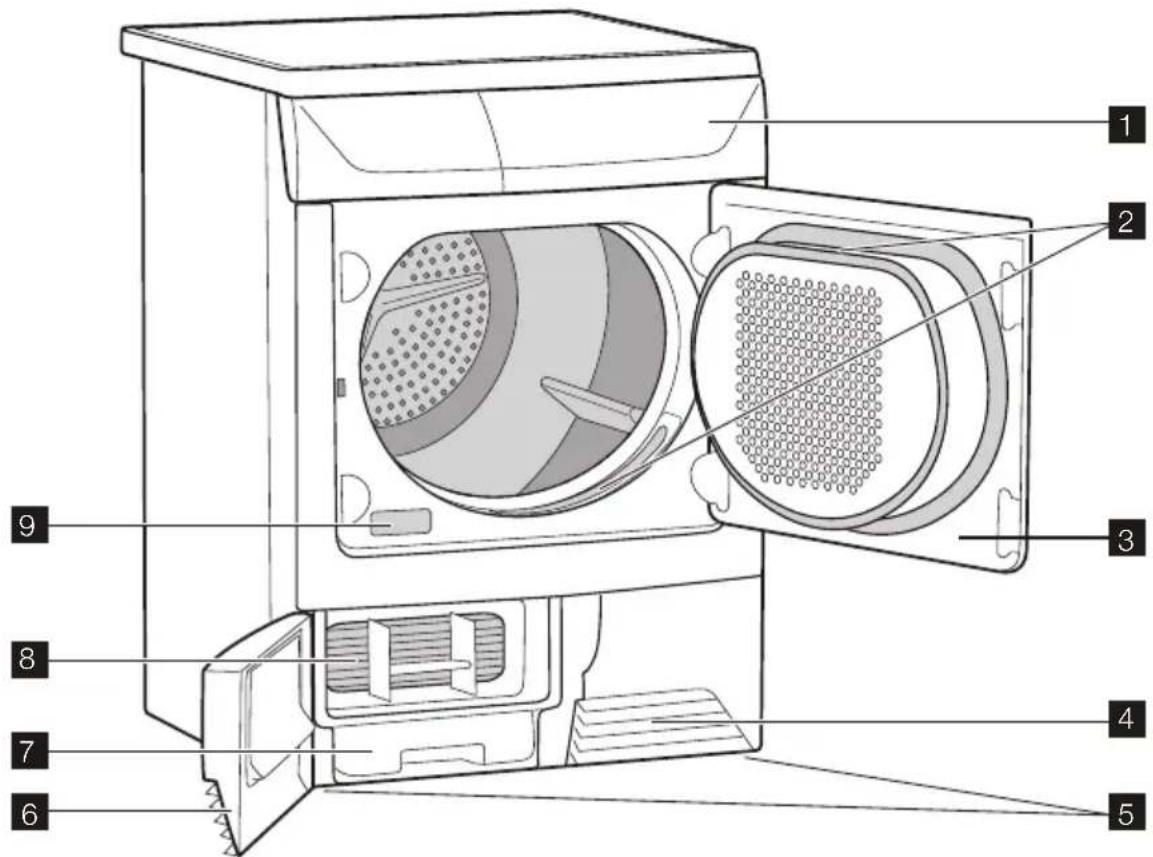

Beskrivning av produkten

3 Lucka
4 Ventilationsgaller
5 Justerbara fötter
6 Lucka för kondensor

7 Vattenbehållare

8 Kondensor

9 Typskylt

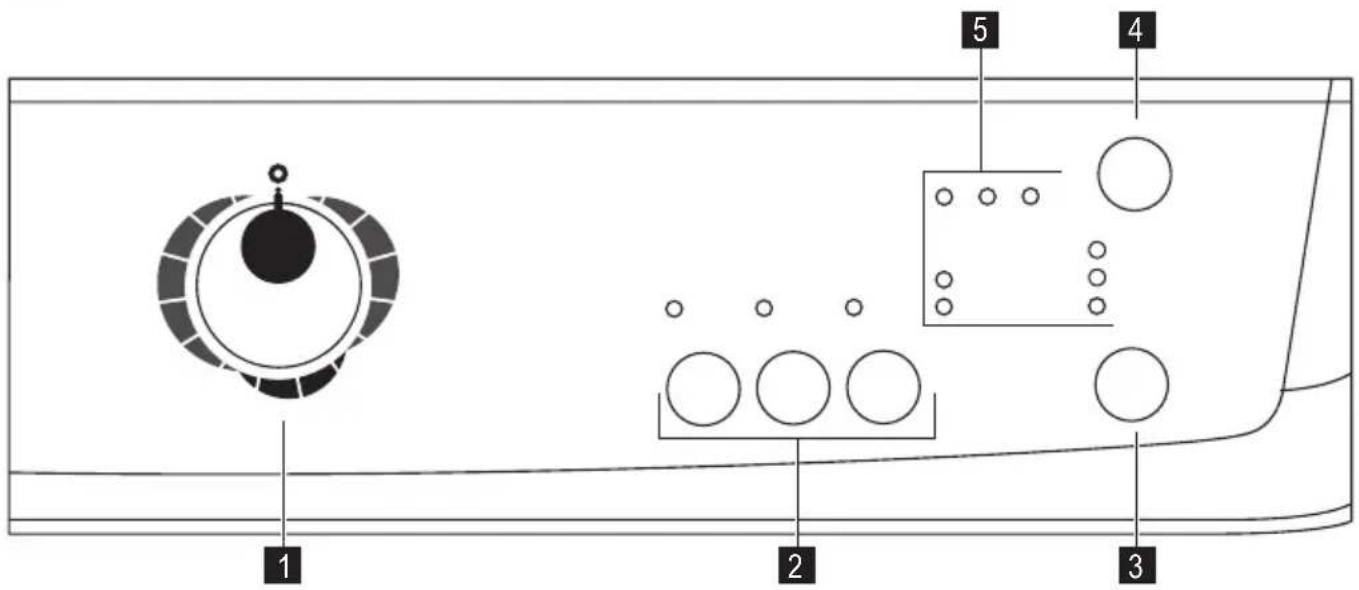

1 Programväljare och ○ strömbrytare På/Av
2 Funktionsknappar
3 ▷∥ Start/Paus -knapp
4 Start-fördröjning -knapp
5 Statuslampa för aktuell funktion

- Kontrollampor för Födröjd start

• Torkning - kontrollampa
• →| Anticrease/End - kontrollampa
• Kondensor - kontrollampa
• 📄 Filter - kontrollampa
• Behållare - kontrollampa

Innan torktumlaren används första gången

För att avlägsna eventuella rester som kan vara kvar från tillverkningen, torka ur trumman med en

fuktig trasa eller kör ett kort torkprogram (cirka 30 minuter) med fuktiga trasor i torktumlaren.

Program	Max. tvättmängd (vikt i torrt tillständ)	Tillvalsfunktioner / alternativ	Användning / egenskaper	Tvättmärkning
	7 kg		Grundlig torkning av tjocka textilier eller textilier i flera lager, t.ex. frottéhanddukar, badrockar.
	7 kg		Grundlig torkning av tjocka textilier eller textilier i flera lager, t.ex. frottéhanddukar, badrockar.
	7 kg		Grundlig torkning av material med jämn tjocklek, t.ex. frottématerial, tri-kávaror, handdukar.
	7 kg		För tunna textilier som ska strykas, t.ex. stickat, bomullsskjortor.
	7 kg		För tunna plagg som också ska strykas, t.ex. tri-kávaror, bomullsskjortor.
	3 kg		Grundlig torkning av tjocka textilier eller textilier i flera lager, t.ex. pullov-rar, sängkläder, bordslinne.
	3 kg		För tunna textilier som inte ska stryka, t.ex. lättskötta skjortor, dukar, ba-bykläder, sockor, damunderkläder med kupor eller byglar.
Program	Max. tvättmängd (vikt i torrt tillstånd)	Tillvalsfunktioner / alternativ	Användning / egenskaper	Tvättmärkning
SYNTETSTRYKTORRT	3 kg	SKON, FÖRLÄNGTSKRYNKELSKYDD, SIGNAL, FÖRDRÖJSTART	För tunna plagg som också ska strykas, t.ex. trikåvaror, bomullsskjor-tor.
30'60'	1 kg	SKON, FÖRLÄNGTSKRYNKELSKYDD, SIGNAL, FÖRDRÖJSTART	För ytterligare torkning av enstaka föremål eller för små tvättmängder under 1 kg.
MIX	3 kg	SKON, FÖRLÄNGTSKRYNKELSKYDD, SIGNAL, FÖRDRÖJSTART	För att torka bomull och syntetmat-rial, använder låg temperatur.
BABY	2 kg	SKON, FÖRLÄNGTSKRYNKELSKYDD, SIGNAL, FÖRDRÖJSTART	Fintorkningsprogrammet är ett spe-cialprogram för jumprar som ska tor-kas och kunna användas direkt.
JEANS	7 kg	SKON, FÖRLÄNGTSKRYNKELSKYDD, SIGNAL, FÖRDRÖJSTART	För fritidskläder såsom jeans, sweat-shirts och liknande med varierande materialtjocklek (t.ex. vid hals, mud-dar och sömmar).
KYLER	7 kg	LJUDSIGNAL	Specialprogram som varar cirka tio minuter för uppfräschning eller skonsam rengöring av kläder med kom-mersiellt tillgängliga produkter för kemtvätt. (Använd endast sådana produkter som av tillverkaren har de-klarerats som lämpliga för torktumla-re. Följ tillverkarens bruksanvisning.)

1) Enligt standard IEC 61121
2) välj funktionen 🌿 FINTVÄTT

Sortering av tvätten

- Sortera efter typ av material:

• Bomull/linne för program i programgruppen Bomull.
• Bland- och syntetmaterial för program i programgruppen Syntet.

- Sortera efter klädvårdsetikett: Symbolerna betyder följande:

Torkning i torktumlare är i princip möjlig

Torkning vid normal temperatur

Torkning vid reducerad temperatur

Torkning i torktumlare är ej möjlig

Viktigt Lägg inte in våt tvätt i maskinen som inte är märkt som lämplig för torktumling.

Denna maskin kan användas för alla typer av våt tvätt som är märkta som lämpliga för torktum- ling.

• Torka inte nya, färgade textilier tillsammans med ljust färgat tvättgods. Färgerna kan färga av sig.
• Torka inte bomullsjersey och trikåvaror med Extratorrt -programmet. Persedlarna kan krympa!

Förbereda tvätten

- Förhindra att plaggen trasslar in sig i varandra: Dra igen blixtlås, knäpp ihop påslakan och knyt ihop lösa band (t.ex. på förkläden).

• Töm alla fickor. Plocka ur alla metallföremål (gem, säkerhetsnålar, etc.).
• Vänd fodrade plagg ut och in (på t.ex. anoraker med bomullsfoder ska fodret vara vänt utåt). Dessa plagg torkar då bättre.

Viktigt Fyll inte produkten med för mycket tvätt. Överskrid inte den maximala tvättvikten.

Tvättens vikt

Typ av tvätt Vikt
Badrock 1200 g
Servett 100 g
Påslakan 700 g
Lakan 500 g
Örngott 200 g
Bordsduk 250 g
Frottéhandduk 200 g
Torkhandduk 100 g
Nattlinne 200 g
Damtrosor 100 g
Arbetsskjorta (herr) 600 g
Herrskjorta 200 g
Herrpyjamas	500 g
Blus	100 g
Herrkalsonger	100 g

Daglig användning

Slå på produkten

Vrid programväljaren till ett av programmen. Produkten är påslagen.

Öppna luckan och lägga i tvätt

1. Öppna luckan.
2. Lägg i tvätten (tvinga inte in den).

Välja tvättprogram

Vrid programväljaren till önskat program. Kontrollampan för ▷|| START/PAUZE börjar att blinka.

Försiktighet Se till att tvätten inte

kläms mellan luckan och gummilisten.

1. Stäng luckan ordentligt. Ett klickljud skall höras från låset då luckan stängs ordentligt.

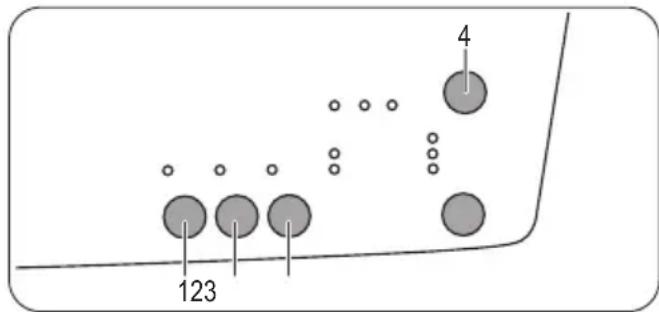

Val av tillvalsfunktioner

Du kan välja följande ytterligare funktioner:

Knapp 1 - Skon

Knapp 2 - Förlängt skrynkelskydd

Knapp 4 - ⏻ Start-fördröjning

Skon

Tryck på denna knapp när du vill torka ömtåliga plagg vid lägre temperatur. Motsvarande kontrollampa tänds. Denna tillvalsfunktion kan även användas för tidstyrd torkning.

LÅNGT SKRYNKELSKYDD

En lång skrynkelskyddsfas som förlänger skrynkelskyddsfasen (30 minuter) i slutet av torkprogrammet med ytterligare 60 minuter. Truman roterar med jämna mellanrum under denna fas. Detta luckrar upp tvätten och motverkar att den blir skrynklig. Fasen varar totalt 90 minuter. Tvätten kan tas ur tumlaren när som helst under skrynkelskyddsfasen.

När funktionen är aktiverad lyser kontrollampan

Förlängt skrynkelskydd.

Signal

När torkprogrammet är klart avges en periodisk ljudsignal. Genom att trycka på knappen Signal

✉ ≤ stängs ljudsignalen av i följande fall:

• när du väljer program
• när du trycker på knapparna
• om programväljaren vrids till ett annat läge under pågående program eller om du trycker på en tillvalsknapp under programmet
• när programmet är klart Motsvarande kontrollampor tänds.

Start-fördröjning

Med knappen (Start-fördröjning kan du senarelägga starten av ett pron med 3, 6 eller 9 timmar.

1. Välj program och tillvalsfunktioner.
2. Tryck på knappen ⏻ Start-fördröjning tills önskad tidsfördröjning är vald (kontrollam-porna visar vilken tid som är vald).
3. För att aktivera fördröjningstimern, tryck på ▷ll Start/Paus -knappen. Kontrollamporna 9h 6h 3h växlar var tredje timme tills tiden löper ut för att starta programmet.

Starta programmet

Tryck på ▷∥ Start/Paus -knappen för att starta torktumlaren när du har valt program och tillvalsfunktioner. Motsvarande kontrollampa slutar att blinka. Om du vrider programväljaren till ett annat läge när maskinen är i drift ljuder summern och programfaslampan blinkar. Truman roterar omväxlande åt höger och vänster under torkningen.

Samtliga torkprogram avslutas med en 10 minu- ter lång avkylningsfas. Efter avkylningen kan tvätten tas ut.

Om torktumlarens lucka eller den lilla luckan på maskinens underdel öppnas under programmets gång måste du stänga luckan och trycka på denna knapp igen för att starta programmet från den punkt där det avbröts Knappen måste även tryckas in igen efter strömavbrott. Samma sak gäller när lampan PIC tänds och du blir tvungen att tömma vattenbehållaren och sätta in

den igen under ett pågående program Vattenbehållare

I båda fallen blinkar kontrollampan för ▷‖ Start/Paus -knappen för att påminna dig om att du måste trycka på startknappen igen.

Kontrollampor

Maskinens kontrollampor indikerar följande funktioner:

• Torkning-lampa: Denna kontrollampa visar att torkningsfasen pågår
• Kontrollampa för → | Program klart: Denna kontrollampa tänds efter avkylningsfasen och lyser under skrynkelskyddsfasen och när programmet är klart
• Kontrollampa för 🏠 Vattenbehållare: Denna kontrollampa visar att torkningsfasen pågår Denna kontrollampa tänds när programmet är klart och påminner dig om att vattenbehållaren måste tömmas Om lampan tänds under ett pågående program betyder det att vattenbehållaren är full Ljudsignalen ljuder, programmet stoppas och Start/Paus -knappens kontrollampa blinkar. Denna kontrollampa tänds när vattenbehållaren inte är placerad på rätt sätt
• Kontrollampa för 📄 Filter: Denna kontrollampa tänds när programmet är klart och påminner dig om att filtren måste rengöras
• Kontrollampa för ⇒ Kondensor: Denna kontrollampa tänds vart 80:e program och påminner dig om att kondensorn måste rengöras

Ändra program

För att ändra ett program som valts av misstag och som har startat, vrid först programväljaren till ○ -läget. Programmet avbryts.

Rengöring och underhåll

Rengöring av luddfiltren

För att säkerställa att torktumlaren fungerar perfekt måste luddfiltren i luckan och i trummans front rengöras efter varje torkprogram.

4) Endast torktumlare med ljudsignalknapp.

Programmet kan inte ändras direkt när det en gång har startat. Om du ändå försöker byta program med programväljaren, eller om en funktionsknapp (utom ☐ ≡ Signal -knappen 4)) trycks in, börjar kontrollampan för ▷ Start/Paus -knappen att blinka temporärt med rött sken. Torkprogrammet påverkas emellertid inte av detta (för att skydda tvätten).

När programmet är klart

Om tvätten inte tas ut när programmet är klart startar torktumlaren ett skrynkelskyddsprogram (som varar i högst 30 minuter).

Om tvätten inte tas ut efter skrynkelskyddsprogrammet stoppas torktumlaren automatiskt.

Kontrollamporna för →| Program klart och 🚙 Vattenbehållare förblir tända och ljudsignalen ljuder i 2 minuter.

Vrid programväljaren till ○ för att stänga av torktumlaren. Plocka ut tvätten ur trumman och kontrollera noga att trumman är tom.

Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti maskinen.

Om luckan öppnas och stängs igen innan programväljaren vrids till ○ tänds alla lampor för programfaserna i det utförda programmet.

Efter varje användning

• Rengör filtren.
• Töm vattenbehållaren.

! Försiktighet Obs! Använd aldrig torktumlaren utan luddfilter eller med skadade eller tilltäppta luddfilter.

1. Öppna luckan. 2. Efter en tid bildas

en beläggning på filt- ren som orsakas av tvättmedelsrester. Rengör filtren med varmt vatten och en borste för att få bort beläggningen. Av- lägsna filtret från luck- öppningen genom att dra ut det.

1. Använd en fuktad hand för att rengöra det mikrofina filtret som sitter i den nedre delen av lucköppningen.

2. Avlägsna luddet från luddfiltret med en fuktad hand. Byt ut filtret.

Rengör kondensorn när kontrollampan Kondensor tänds.

Kondensorn sitter nedtill i fronten, bakom en li- ten lucka.

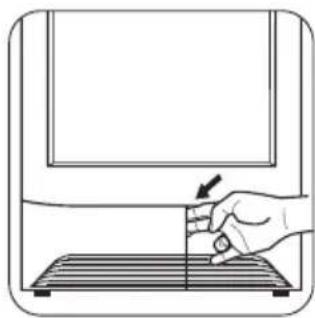

1. Öppna luckan genom att trycka på spärren som på bilden. Det är normalt att det finns vatten på ytorna där kondensorn sitter, både under torkprogrammet och när programmet är klart.

2. Vrid de två röda stoppen nedåt.

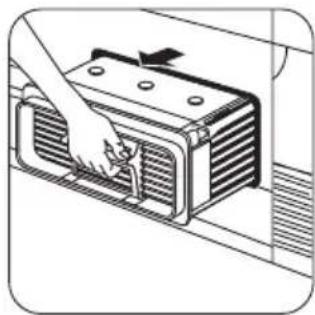

1. Ta tag i kondensorns handtag och dra ut kondensorn.

2. Rengör kondensorn med en borste och spola den vid behov under duschen. Rengör även kondensorns utsida och ta bort allt ludd. Rengör gummitätningen runt kondensorhöljet och insidan av den lilla luckan med en fuktig trasa.

Viktigt Använd inte spetsiga föremål eller verktyg för att rengöra utrymmena mellan lamellerna. Det kan skada kondensorn och göra den otät. Sätt tillbaka kondensorn, vrid de röda låsanordningarna uppåt och stäng luckan.

Viktigt Använd inte torktumlaren om kondensorn inte sitter på plats.

Tömning av vattenbehållaren

Kondensvattnet från de torktumlade textilierna samlas upp i en vattenbehållare. Vattenbehållaren måste tömmas efter varje torkprogram för att säkerställa en effektiv funktion nästa gång torktumlaren används. Kontrollampan 🏠 Behållare påminner dig om att göra detta.

1. Öppna den lilla luckan som sitter ned- till på höljet.

1. Vrid det gula stoppet uppåt.
2. Dra ut vattenbehållaren.
3. Öppna det lilla locket och låt vattnet rinna ut.
4. Stäng det lilla lock- et och sätt tillbaka vattenbehållaren på plats.
5. Skjut in behållaren så att den klickar på plats och lås fast den genom att vrida den gula stoppet nedåt.
6. Stäng den lilla luckan och tryck på

D|| Start/Paus -knappen för att fortsätta programmet.

Försiktighet Obs! Använd inte slipmedel eller stålull för att rengöra trumman.

Kalk i vattnet eller tvättmedlet kan bilda en knappt synlig beläggning på trummans in- Detta gör att maskinen inte längre kan kän- tvättens RESTFUKTsgrad på ett tillförlitligt Tvätten är då fuktigare än den borde vara den plockas ut ur trumman.

Använd ett vanligt rengöringsmedel för hushållsbruk (t.ex. ett ättiksbaserat rengöringsmedel) för att rengöra insidan av trumman och trumvalkarna.

Rengöring av kontrollpanelen och maskinens utsida

Försiktighet Obs! Använd inte möbelrengöringsmedel eller skarpa öringsmedel för att rengöra maskinen.

Använd en fuktig trasa för att torka av kontrollpanelen och maskinens utsida.

Vad ska jag göra om ...

Leta efter felet själv

Problem Möjlig orsak Lösning
Torktumlaren fungerar inte.	Stickkontakten sitter inte i eluttaget eller det är fel på säkringen.	Sätt i stickkontakten i eluttaget. Kontrollera säkringen i säkringsskåpet i ditt hem.
Luckan är öppen. Stäng luckan.
	Har du tryckt på √Start/Paus - knappen?	Tryck på √Start/Paus -knappen en gång till.
Otilfredsställande torkresultat. Fel program har valts.		Välj ett annat program nästa gång du torktumlar (se "Programöversikt").
Luddfiltren är igentäppt. Rengör luddfiltren.
Luddfiltret i sockeln är igentäppt. Rengör filtret.
Kondensorn är igentäppt av ludd. Rengör kondensorn.
	För stor tvättmängd.	Följ rekommendationerna om tvättmängder.
Ventilationsöppningarna på torktum-larens underdel är övertäckta.		Ta bort det som täpper igen ventilationsöppningarna.
Beläggningar på trummans insida el-ler trumvalkarna.		Rengör trummans insida och valkar.
Vattnets konduktans (ledningsförmå-ga) på installationsplatsen avviker från maskinens standardinställning.		Ändra maskinens standardinställning för torrhetsgrad (se "Programmering-smöjligheter").
När en knapp trycks in reage-rar inte maskinen.	Torkningsskydd. När programmet har startat kan denna funktion inte längre ställas in.	Vrid programväljaren till ⒶV. Ställ in programmet igen.
Programmet är inaktivt, √Behållare tänds.	Kondensvattenbehållaren är full.	Töm kondensvattenbehållaren och starta sedan programmet med √∥ Start/Paus -knappen.
Torkprogrammet avslutas kort efter programstart. →|Anti-crease/End tänds.	Den ilagda tvättmängden är otillräck-lig eller för torr för det valda pro-grammet.	Välj ett tidsstyrt program eller högre torrhetsgrad (t.ex. √Extratorrt i stället för ⏻Skåptorrt .
Torkprogrammet tar ovanligt lång tid. Anmärkning: Efter upp till 5 timmar avslutas torkpro-grammet automatiskt (se "Torkprogrammet klart").	Luddfiltret är igentäppt. Rengör luddfiltret.
Luddfiltret i sockeln är igentäppt. Rengör filtret.
För stor tvättmängd. Reducera tvättmängden.
Tvätten var för blöt när den lades in i torktumlaren.		Tvätten måste vara tillräckligt centri-fugerad innan den torktumlas.
Ovanligt hög rumstemperatur. Kom-pressorn stängs tillfälligt av för att förhindra överhettning.		Automatisk process, det är inte fel på torktumlaren. Sänk rumstempera-turen om det går.
Missfärgning Materialens färgäkthet.		Kontrollera textiliernas färgäkthet. Behandla textilier tillsammans endast om de har liknande färg.

Torktumlarens inställningar

Inställning Åtgärd

Signal permanent av

1. Vrid programväljaren till valfritt program.2. Håll knapparna Skon och Förlängt skrynkelskydd intryckta samtidigt i cirka fem sekunder.3. Ljudsignalens förinställning är alltid AV.

VattenhårdhetVattnet i olika delar av landet innehåller varierande mängder kalk och mineralsalter. Detta gör att vattnets elektriska ledningsförmåga (konduktivitet) varierar beroende på det geografiska läget.Om vattnets konduktivitet avvi- ker väsentligt från det förinställ-da fabriksvärdet kan detta på-verka restfuktigheten hos tvätten vid avslutad torkning. Med denna torkumlare kan du reglera känsligheten hos torrhetssen-sorn baserat på vattnets kon-duktivitetsvärde.

1. Vrid programväljaren till valfritt program.2. Håll knapparna Förlängt skrynkelskydd och ▷ Start/Paus in- tryckta samtidigt i cirka fem sekunder. Kontrollamporna visar den aktu- ella inställningen:- Behållare - låg konduktivitet <300 μS/cm- Filter - medium konduktivitet 300-600 μS/cm- ⇒ Kondensor - hög konduktivitet >600 μS/cm3. Tryck på ▷ Start/Paus -knappen tills önskad nivå är inställd.4. För att lagra inställningen, tryck samtidigt på knapparna Förlängt skrynkelskydd och ▷ Start/Paus eller vrid programväljaren till ○ AV-läget.

Tekniska data

Mätt (mm) Bredd/Höjd/Djup 850 x 600 x 580 mm
Max. djup(med öppen lucka)	1090 mm
Max. bredd(med öppen lucka)	950 mm
Elektrisk anslutning Nätspänning 230 V
Frekvens 50 Hz
Säkring 10 A
Total effekt 2350 W
Trummans volym 108 l
Produktens vikt 43,5 kg
Tvätt: max. vikt 7 kg
Typ av användning Hushåll
Omgivningstemperatur	Min.	5 °C
Max. 35 °C
Energiförbrukning 1)	kWh/program	4,70 kWh
Årlig energiförbrukning 2)	552 kWh
Energiklass	C
Strömförbrukning	Standby-läge	0 W

1) Enligt EN 61121. 7 kg bomull och ett varvtal på 1 000 v/min.
2) Energiförbrukningen per år i kWh, baserad på 160 vanliga bomullsprogram vid full och delvis full maskin och förbrukningen i lågenergilägen. Verklig energiförbrukning per program beror på hur produkten används (BESTÄMMELSE (EU) nr 392/2012)

Installation

Viktigt Vid transport måste maskinen stå upprätt.

• Av bekvämlighetsskäl rekommenderar vi att produkten placeras i närheten av tvättmaskinen.
• Torktumlaren skall installeras på en ren plats där smuts inte ansamlas.
• Luften måste kunna cirkulera obehindrat runt produkten. Täck inte över ventilationsgallret på framsidan eller luftintagsgallren på baksidan av produkten.
• För att vibrationer och buller ska hållas på lägsta möjliga nivå när torktumlaren används skall den placeras på en stadig och plan yta.
• Använd ett vattenpass för att kontrollera att torktumlaren står helt vågrätt när den står på platsen där den skall användas. Sänk eller höj eventuellt fötterna för att få torktumlaren att stå helt plant och vågrätt.
• Fötterna får aldrig demonteras från torktumlaren. Ställ inte torktumlaren på tjocka mattor, trälister eller dylikt så att det fria avståndet mellan torktumlaren och golvet minskar. Detta kan orsaka överhettning, vilket i sin tur kan påverka produktens funktion negativt.

Viktigt

• Utblåsningsluften från torktumlaren kan nå temperaturer på upp till 60 °C. Produkten får därför inte placeras på golv som inte tål höga temperaturer.
• När torktumlaren används får inte rumstemperaturen vara lägre än +5°C eller högre än +35°C eftersom detta kan påverka produktens prestanda.
• Om produkten ska flyttas måste den transporteras i vertikalt läge.

- Produkten skall inte installeras bakom en låsbar dörr, skjutdörr eller en dörr vars gångjärn sitter motsatt sida mot torktumlarens så att öppning av torktumlarens lucka hindras.

Försiktighet Innan torktumlaren används måste allt transportemballage tas bort.

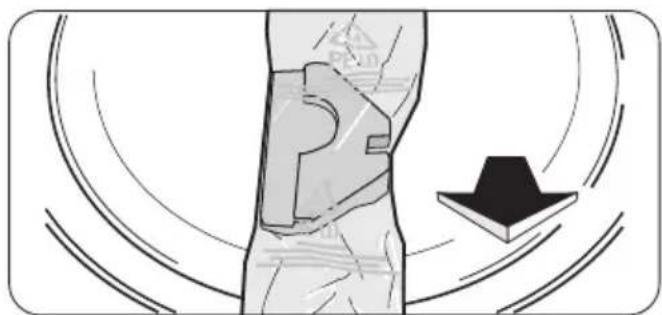

1. Öppna luckan. 2. Dra bort tejpen som sitter upptill inne i trumman.

1. Ta bort all plast och frigolit från torktumla- ren.

Elektrisk anslutning

Uppgifter om nätspänning, strömtyp och erforderliga säkringar finns på typskylten. Typskylten sitter nära lucköppningen (se avsnittet "Produktbeskrivning").

⚠ Varning Tillverkaren ansvarar inte för skador på person eller egendom orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Om torktumlarens nätkabel behöver bytas ut måste detta utföras av vår serviceavdelning.

Varning Nätkabeln måste vara åtkomlig när torktumlaren har ställts på plats.

Omhängning av lucka

För att förenkla påfyllning och tömning av torktumlaren kan luckan hängas om.

Varning Luckan får bara hängas om av personal från Electrolux Service.

Kontakta Electrolux Service. Montören hänger om luckan mot betalning.

Speciella tillbehör

- Monteringssats för pelarmontering

☐ Kan beställas hos vår serviceavdelning eller din återförsäljare.

Denna monteringssats kan användas för att ställa torktumlaren på en tvättmaskin (60 cm

bred, frontmatad) som en utrymmesbesparande tvättmaskin/torktumlarpelare. Tvättmaskinen är nederst och torktumlaren ovanpå.

Läs noga igenom anvisningarna som medföljer satsen.

- Avloppssats

i Kan beställas hos vår serviceavdelning eller din återförsäljare.

Slangsats för direkt tömning av kondensvattnet till ett handfat, avlopp, ränna, etc. Kondensvattenbehållaren behöver då inte längre tömmas, men den måste sitta kvar på sin plats i maskinen.

Läs noga igenom anvisningarna som medföljer satsen.

- Piedestal med låda

i Kan beställas hos vår serviceavdelning eller din återförsäljare.

För att placera torktumlaren på optimal höjd och ha lite extra utrymme för förvaring av t.ex. tvätt.

Läs noga igenom anvisningarna som medföljer satsen.

Service

Om tekniska fel uppträder, försök lösa problemet själv med hjälp av bruksanvisningen - se avsnitt Om maskinen inte fungerar.

Om du inte kan lösa problemet själv, ska du kontakta vår kundtjänstavdelning eller någon av våra servicepartners.

För att snabbt kunna hjälpa dig behöver vi följande uppgifter:

• Modellbeteckning

• Produktnummer (PNC)
  – Serienummer (S No.), anges på typskylten som sitter på produkten - För att hitta den, se avsnitt Produktbeskrivning

• Typ av fel
  – Eventuella felmeddelanden som visas på dis- playen.

För att du skall ha de nödvändiga referensnumren tillgängliga rekommenderar vi att du antecknar dem här:

Modellbeteckning: ....

PNC:

S No: ....
