BRUKSANVISNING TC 481 W ZANUSSI

vi ber dig att läsa igenom den här bruksanvisningen noggrant.

Framför allt är det viktigt att du läser säkerhetsinformationen på de första sidorna i bruksanvisningen. Förvara alltid bruksanvisningen lättillgänglig, så att du snabbt kan hitta den och slå upp information i den vid ett senare tillfälle. Om du säljer maskinen ska bruksanvisningen överlämnas till nästa ägare.

Transportskador

Kontrollera att torktumlaren inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev. saknade delar skall omedelbart anmälas till säljaren.

Så här använder du bruksanvisningen

Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande:

Här finns viktig information om olämplig användning av torktumlaren som skulle kunna förorsaka person- och egendomsskada.

Här finns information, som är särskilt viktig för att erhålla bästa möjliga torkresultat.

Här finns viktiga miljö- och energispartips.

Vårt bidrag till miljöskyddet är att vi använder returpapper.

Innehållsförteckning

Viktig säkerhetsinformation .32-33

Bortskaffning/Avfallshantering .33

Energisparråd 33

FÖR ANVÄNDAREN

Din nya torktumlare ....34

Beskrivning av maskinens panelfunktioner ....35

Programöversikt 36

Så här använder du torktumlaren ..37

Viktiga råd och tips för dig som torkar 38

Sortera och förbered din tvätt före torkning ....38

Detta kan du inte torka i din tumlare .....38

Stärkta textilier ....38

Krympning 38

Vad är ludd? 38

Tid- och energiförbrukning .....38

Hur mycket väger torr tvätt? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Tvättmärkning 38

Skötsel och rengöring ....39

Rengöring av luddfiltret ....39

Tömning av vattenbehållaren .....39

Om torktumlaren inte fungerar ...40

Service och reservdelar ....41

Konsumentköp EHL 41

Garanti (gäller för Finland) .....41

Konsumentkontakt 41

FÖR INSTALLATÖREN

Tekniska data 41

Installation 42

Viktigt vid installation av kondenstumlare .....42

Elektrisk anslutning .....42

Monteringssats för tvättpelare ....42

Flyttning av dörrupphängning .....43

Viktig säkerhetsinformation

Följande varningsuppgifter är till för den allmänna säkerheten. Läs noga igenom dem före installation och användning av apparaten.

Installation

• Alla installationsarbeten och ingrepp i produkten, liksom förändring av den elektriska anslutningssladden, skall utföras av behörig fackman. Arbeten utförda av personer med otillräckliga kunskaper, kan försämra produktens funktion och förorsaka skada på person och egendom.
• Se till att maskinen inte står på anslutningssladden.

Användning

• Maskinen får endast användas i hushållet och endast för angivet ändamål.
• När du har använt maskinen ska du alltid dra ut stickkontakten ur vägguttaget.
• Tvätt som inte har centrifugerats får aldrig torkas i torktumlaren.
• Plagg och textilier som behandlats med brandfarliga rengörings- och lösningsmedel (tvättbensin, alkohol, fläckborttagningsmedel etc) får aldrig torkas i torktumlaren. Brandrisk föreligger! Endast textilier som tvättats i vatten får torkas i torktumlaren.
• Kontrollera alltid att det inte glömts kvar någon gaständare/cigarrettändare i klädesplaggen. Det gäller även tändare som inte fungerar.
• Låt luckan på torktumlaren stå öppen mellan torkprogrammen. Det gör att gummilisten som tätar runt luckan håller längre och tätar bättre.
• Använd aldrig torktumlaren utan luddfilter eller med trasigt luddfilter. Brandrisk föreligger!
• Torka aldrig gymnastikskor (tennisskor, joggingskor etc) i torktumlaren. Skorna kan komma emellan trumman och luckan och därmed blockera trumman.

Allmänna säkerhetsföreskrifter

• Det är farligt att på något sätt förändra torktumlaren eller dess egenskaper.
• Försök aldrig att själv reparera maskinen. Reparationer som inte har utförts av fackman kan leda till svåra olyckor eller driftstörningar.
• Service och reparationer skall utföras av leverantören auktoriserat serviceföretag. Kontrollera att delarna byts ut mot original reservdelar – för säker drift.

Barnsäkerhet

• Barn förstår oftast inte hur farligt det kan vara att leka med elektriska maskiner. Därför ska du hålla uppsikt över maskinen under drift. Låt inte barnen leka med torktumlaren.
• Förpackningsmaterial (t ex plastfolie och frigolit) kan vara farligt för barn. Risk för kvävning! Se till att barnen inte kommer åt att leka med förpackningsmaterialet.

• Kontrollera att barn eller små djur inte tar sig in i torktumlarens trumma.

• När torktumlaren är uttjänt och ska forslas bort, ska du dra ut stickkontakten och skära av nätkabeln. Stickkontakten och resterna av nätkabeln ska också kastas. Lucklåset ska förstöras. På så sätt kan lekande barn inte bli instängda i torktumlarna och därmed försättas i livsfara.

Bortskaffning/Avfallshantering

- Hantering av förpackningsavfall

De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas.

PE< står för polyeten
PS< står för polystyrol
PP< står för polypropylen

Pappemballaget bör läggas i en pappersin- samlingscontainer, om en sådan finns i ert område.

Kontakta din kommun för information om var du kan lämna din maskin.

Energisparråd

Din torktumlare arbetar ekonomiskt om du följer dessa råd.

• Fyll alltid maskinen helt. Se programöversikten på sidan 36. Torkning med halvfylld maskin är oekonomiskt.
• Före torkningen ska tvätten vara väl centrifugerad. Ju högre centrifugeringsvarvtal, desto kortare torktid och desto lägre strömförbrukning.

• Undvik att torktumla kläderna för länge. Välj det rätta torkprogrammet och därmed den önskade torkningsgraden. Kläder som torkats för länge kan krympa mer än normalt och dessutom vara svåra att stryka.

• För att utnyttja maskinens fulla kapacitet kan tvätt som ska vara helt skåptorr torkas tillsammans med tvätt som bara ska vara stryktorr. Välj ett program för stryktorr tvätt. När detta program är färdigt tas den stryktorra tvätten helt enkelt ut och den övriga tvätten torkas färdigt med ett annat program.

• Luddfilter bör rengöras regelbundet för att undvika längre torktider och högre strömförbrukning.
• Utrymmet där torktumlaren står ska vara ventilerat. Under torkningen bör rumstemperaturen inte överstiga +35°C.

Din nya torktumlare

Tack vare din nya torktumlare får du alltid tvätten torr och fin – oavsett vad det är för väder.

För att säkerställa att maskinen håller länge ställs det höga krav på kvaliteten både vid utvecklingen och tillverkningen av maskinen. Den har dessutom en låg strömförbrukning och korta torktider, vilket ger en mycket bra driftekonomi.

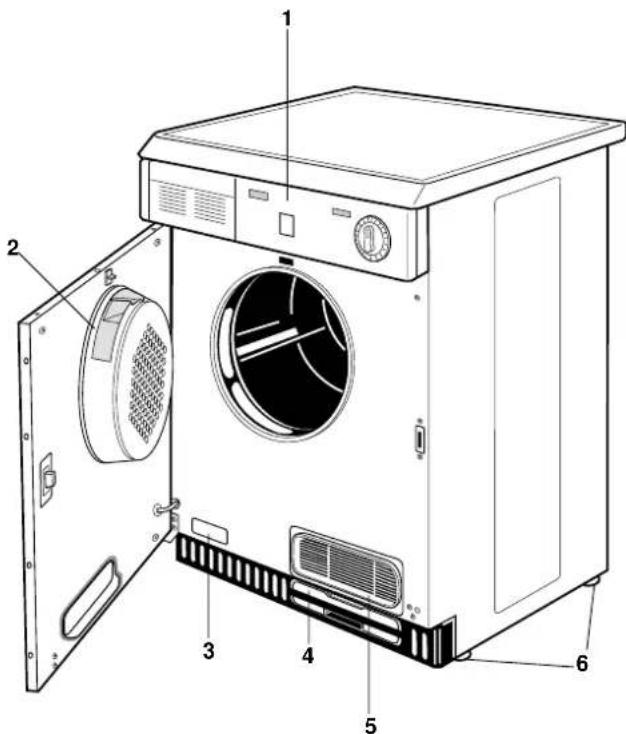

Beskrivning av torktumlaren

1 Kontrollpanel
2 Luddfilter
3 Dataskylt
4 Vattenbehållare
5 Kondensor
6 Justerbara fötter

Se vidare information i programöversikten.

2. Signallampa - Vattenbehållare 📁

Tänds när vattenbehållaren är full eller felaktigt insatt.

3. Knapp - Lucköppning 0-

Tryck in knappen, luckan öppnas. Om luckan öppnas under pågående torkning stannar tumlaren.

4. Kontrollampa ♘

Är tänd då tumlaren är igång och slocknar efter avslutad torktid.

5. Tidsväljare ①

Ställ in en torktid genom att vrida vredet medsols (åt höger).

OBS! Vrid aldrig vredet motsols, programverket kan då förstöras.

Du kan välja mellan två olika tidsstyrda torkprogram:

- Normaltvätt - Bomull, från 20 - 120 minuter.

- Skontvätt- Syntet, från 20 - 80 minuter.

Torktiden beror på typ av material, mängd tvätt och torrhetsgrad (Se programöversikten).

Avkylning

Torkprogrammet avslutas med en avkylningsfas på 12 minuter, vilken är inkluderad i den valda torktiden. Under avkylningen kopplas värmen ifrån och tvätten kyls av innan tumlaren automatiskt stannar vid "0" (avslutad torktid). Avkylningsfasen får inte förkortas eller avbrytas. Varm tvätt som får ligga blir mycket skrynklig och kan få permanenta skador.

Programöversikt

Normaltvätt - Bomull

Typ av tvätt:	Torrhetsgrad	Mängd tvätt kg	Torktider i minuter för tvätt centrifugerad med
			800-900 varv	1000-1200 varv
BomullsplaggFrottéTrikåLakanHanddukarDukarServetter	Skåptorrt	5	90-110	85-105
		2.5	60-75	55-70
		5	75-95	65-90
		2.5	45-60	40-55

Skontvätt - Syntet

Typ av tvätt:	Torrhetsgrad	Mängd tvätt kg	Torktider i minuter för tvätt centrifugerad med 650 varv
Strykfri behandlad tvätt av syntet och blandmaterial.		2.5	50-60
		1	30-40
Fintvätt och temperaturkänsliga textilier.(se plaggets tvättmärkning)		2.5	30-40
		1	20-30

OBS! Vid torkning av blandmaterial skall plaggets tvättmärkning följas.

Tvättmängd

Du behöver inte väga tvätten, om du följer dessa tumregler:

• Bomull, lin: full trumma, men inte överlastad.
• Syntet: fyll trumman till hälften.
• Särskilt ömtåliga material: fyll inte trumman till mer än en tredjedel.

i Så här använder du torktumlaren

Innan tumlaren används första gången

I en ny tumlare kan det eventuellt finnas damm eller smuts. Lägg därför i några fuktiga, rena trasor och torka dessa i ca: 20 minuter.

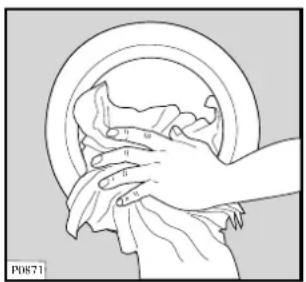

1. Lägg i tvätten

Öppna luckan genom att trycka på knappen för lucköppning. Lägg in den centrifugerade tvätten luftigt i trumman. Stäng luckan, se till att inget plagg kommer i kläm.

Vrid tidsväljaren medsols tills önskad torktid visas under markeringen. Kontrollampan tänds och torktumlaren går igång.

3. Avslutad torktid

När inställd torktid är slut stannar tumlaren automatisk och kontrollampan släcks. Tidsväljaren är på "noll".

Öppna luckan och ta ut den avkylda tvätten.

Viktigt! Glöm inte att rengöra luddfiltret och tömma vattenbehållaren efter varje avslutad torkomgång

Viktiga råd och tips för dig som torkar

Sortera och förbered din tvätt före torkning

Sortera tvätten efter textilsort (se tvättmärkning i respektive plagg) och önskad torrhetsgrad. Dra igen blixtlås och knyt ihop lösa band. Band till påslakan och örngott skall knytas ihop så att inte små plagg samlas inuti.

Detta kan du inte torka i din tumlare

• Speciellt ömtåliga textilier som t.ex. gardiner av syntetfibrer, siden och nylonstrumpor.
• Plagg som innehåller skumgummi eller gummi- liknande material.
• Ylle och plagg som innehåller ull, eftersom dessa då filtas och krymper.

Torka aldrig plagg som behandlats med brandfarliga vätskor (bensin, alkohol, fläckborttagningsmedel) i tumlaren på grund av brandrisken.

Stärkta textilier

Stärkta textilier kan också torkas i tumlaren. För att få bästa effekt bör en torktid för »stryktorrt» som har viss restfuktighet väljas. Efter avslutad torkning skall tumlaren torkas inuti med en fuktig trasa och därefter med en torr trasa så att eventuella stärkelserester försvinner.

Krympning

Speciellt vävda textilier (t. ex. trikåer) har lätt för att krympa i större eller mindre grad allt efter kvalitet. Detta beror i första hand på att plaggen i tumlaren torkas «svävande», i motsats till när de hängtorkas. Undvik att övertorka dessa plagg utan välj programmet stryktorrt.

Vad är ludd?

När du börjar använda torktumlaren, blir du nog förvånad över mängden ludd i luddfiltret. Det är helt normalt och betyder inte att din tumlare sliter på tvätten. Under användning och tvätt för hand eller i maskin, lossnar fibrer och trådar (ludd), men sitter kvar på plaggens yta. Vid torkning utomhus blåses luddet bort med hjälp av vinden, men i tumlaren samlas det upp i filtret och sväller genom torkningsprocessen.

Tid- och energiförbrukning

Energiförbrukning och torktid beror på mängd tvätt som torkas, restfuktighet efter centrifugering, storlek på plaggen, typ av textilier och önskad torrhetsgrad.

En överfull torktumlare ger dåligt torkresultat och skrynkliga plagg.

För att få lägre energiförbrukning och kortare torktid skall tvätten vara väl centrifugerad. Vi rekommenderar en tvättmaskin med minst 1000 varv eller högre varvtal för normaltvätt.

Även strykfribehandlade plagg, som t.ex. skjortor, ska centrifugeras mellan 10-30 sek. före torkningen.

Hur mycket väger torr tvätt?

För att du skall kunna fylla din torktumlare rätt är här några riktvärden. Dessa är baserade på bomullsplagg.

Cirkavikt i gram

Badrock 1200

Påslakan 700

Lakan 500

Frottéhandduk, örngott 200

Skjorta, nattlinne 200

Pyjamas, blus, 100

Kortkalsonger, sockor 100

Långkalsonger 300

Tvättmärkning i plagg som visar hur plagget bör torkas.

TORKNING Plant

orkning Dropptorkning

Hängtorkning

Normal temp.Låg temp.Kan torkas i torktumlare

Torkas ej i torktumlare

Skötsel och rengöring

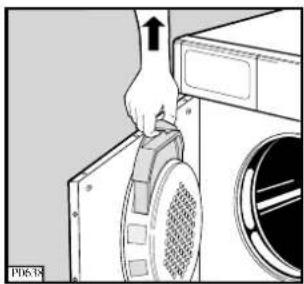

Rengöring av luddfiltret

Efter varje torktillfälle skall luddfiltret, som sitter på luckans insida rengöras med ett fuktig trasa.

Gör så här:

• Ta ut filtret genom att dra det uppåt.

Ta bort allt ludd från filtret med fuktig hand eller trasa.

Sätt tillbaks filtret.

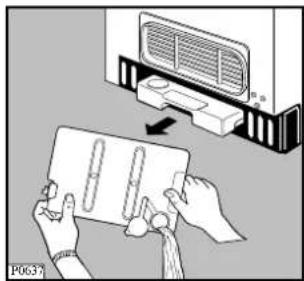

Tömning av vattenbehållaren

Kondensvattnet från tvätten samlas i vattenbehållaren. Denna måste tömmas efter varje torkomgång och kan även tömmas under programmets gång. Om du glömmer tömma behållaren, tänds signallampan i panelen och programmet avbryts även om tvätten inte är torr.

Skjut in behållaren ordentligt på plats efter tömning.

Det uppsamlade kondensvattnet kan användas till ångstrykjärn. Innan du gör det bör du emellertid sila vattnet genom en fin sil eller ett kaffefilter av papper. På så sätt silas även de minsta ludden i kondensvattnet bort.

Maskinens utsida, panel, trumman, plast och gummidetaljer rengörs med hjälp av fuktig trasa och ett handdiskmedel.

Om det efter en längre tids användning skulle bli en beläggning på trumman kan detta tas bort med något avkalkningsmedel på en fuktig trasa.

OBS! Använd aldrig något lösnings- eller slipande medel.

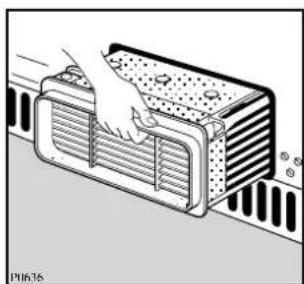

Kondensorn skall regelbundet rengöras från ludd för att inte förlänga torktiden och öka energi-förbrukningen.

Ta ut den så här:

1. Dra ut kondensorn med hjälp av det övre handtaget.
2. Rengör kondensorn genom kraftig spolning med en handdusch eller rengör den med en mjuk diskborste.
3. Torka även av den utvändigt.
4. Låt kondensorn dropptorka innan den åter sätts på plats.

Viktigt! Använd aldrig spetsiga föremål eller verktyg för att komma in mellan lamellerna. Då kan kondensom skadas och bli otät.

Använd aldrig torktumlaren utan kondensorn på plats.

Om torktumlaren inte fungerar

TYP AV FEL MÖJLIG	ORSAK
• Maskinen fungerar inte:	• Luckan inte helt stängd.• El saknas till maskinen.• Programväljaren inte rätt inställd.• Vattenbehållaren full eller fel isatt.
• Torkningen tar lång tid eller tvätten blir inte tillräckligt torr:	• Tvätten dåligt centrifugerad.• Luddfiltret i luckan igensatt.• Kondensorn igensatt.• Rumstemperaturen för hög.• Har rätt program/torktid valts?• För mycket tvätt.• Vattenbehållaren full.
• Det blir varmt omkring tumlaren:	• Tumlaren är placerad i ett för litet utrymme eller med för dålig ventilation. Öppna dörr/fönster eller välj annan plats.

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefon-katalogen Gula sidorna under Hushållsutrustning, vitvaror-service.

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ....

Serienummer

Inköpsdatum

Hur och när uppträder felet ?

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL-bestämmelser, vilka återförsäljaren tillhandahåller.

Kom ihåg att spara kvittot och EHL-försäkringsbevis.

Garanti (gäller för Finland)

Produkten har två års garanti.

Garantivillkoren uppfyller branchens allmänna villkor, vilka tillhandahålls av leverantören eller återförsäljaren.

Spara kvittot som verifikation på inköpsdatumet. Kostnaderna kan debiteras även under den tid som omfattas av kostnadsfri service om:

- reklamationen är omotiverad

- anvisningarna i bruksanvisningen inte har följts.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via email på vår hemsida www.zanussi.se.

I Finland kontaktas konsumentrådgivare på tel. [phone] (0,95 mk/min+lna).

Tekniska data

Höjd 850 mm justerbara fötter + 10 mm

Bredd 600 mm

Djup 600 mm

Djup med öppen lucka 1200 mm

Kapacitet, bomull 5 kg torra kläder

Kapacitet, syntet 2,5 kg torra kläder

Trumvolym 108 I

Nätspänning 220/230 V, 50 Hz

Totaleffekt 2600 W, 16 Amp

Förbrukning Bomull 3,9 kWh (5 kg skåptorrt)

Bomull 3,1 kWh (5 kg stryktorrt)

CE Denna apparat uppfyller kraven i EG-direktivet 89/336/EEG, 73/32/EEG.

Vi reserverar oss för ändringar.

Installation

Torktumlaren kan installeras på ett plant golv eller ovanpå en tvättmaskin. Tumlaren skall i båda fallen stå i våg, använd vattenpass för kontroll. Eventuella justeringar kan göras med maskinens fötter.

Se till att tumlaren har god ventilation undertill, blockera inte lufttillförseln med klädesplagg eller liknande.

Sörj för god luftväxling genom luftgallret i sockeln.

Tjock matta är på grund av detta olämpligt som underlag för torktumlaren.

Viktigt vid installation av kondenstumlare

• Utblåsningsluften från torktumlaren kan bli upptill +60°C. Placera därför aldrig tumlaren på ett temperaturkänsligt golv.
• Se till att rumstemperaturen där torktumlaren är installerad inte överstiger +35°C. För hög rumstemperatur förlänger torktiden och ökar energiförbrukningen.
• Utrymmet omkring torktumlaren skall vara så dammfritt som möjligt.
• De justerbara fötterna får inte tas bort. Avständet mellan golv och torktumlare är nödvändigt för luftcirkulationen. Blockerad ventilation ger förhöjd temperatur inne i tumlaren, vilket påverkar tumlarens funktion.

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 220/230 V 1 fas 16 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör.

Skador orsakade av felaktig elinstallation omfattas inte av konsumentbestämmelserna, Konsumentköp EHL.

Monteringssats för tvättpelare

Extra tillbehör

Det är möjligt att montera torktumlaren på en frontmatad tvättmaskin, men då måste tumlaren skruvas fast i tvättmaskinen. För detta erfordras en monteringssats som du beställer hos din återförsäljare.

Flyttning av dörrupphängning

Vid leveransen är dörrens gångjärn placerade i vänstra sidan. Om detta skulle vara opraktiskt, kan gångjärnen flyttas på följande sätt:

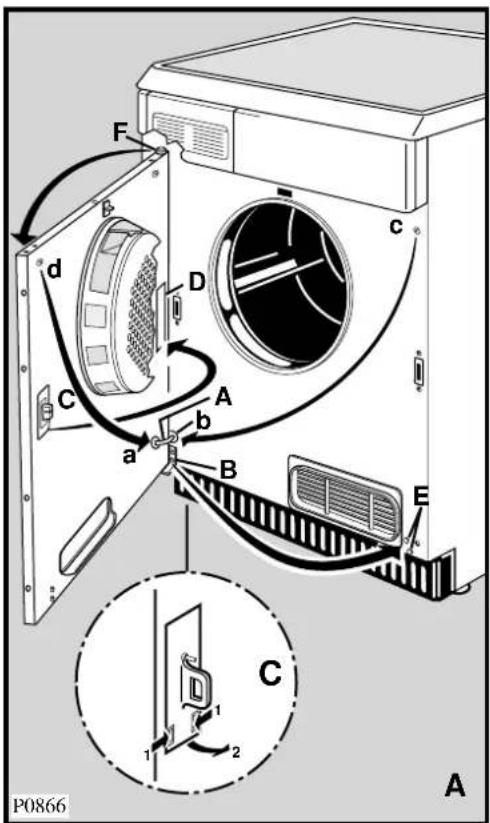

Tillvägagångssätt (Bild A):

1. Dörrstoppen A hakas av dörrfästaren a och tas ut ur hålet b genom att vrida den 90°.
2. Plastdelen tas bort från hål c genom att vrida den 90°, och sedan sätts den fast i hål b.
3. Gångjärn B skruvas av (de två skruvarna lossas, medan dörren hålls fast). Dörren tas av nedåt.
4. Flytta över tapparna F längst upp och längst ned på dörren på motsatta sidan.
5. Dörrlåset C lossas genom att trycka ihop de två tapparna (se den lilla, insatta bilden).
6. Plastdelen D på motsatta sidan lossas så som beskrivits under punkt 5 (använd eventuellt en skruvmejsel eller dylikt hjälpverktyg).
7. Byt om delarna C och D och sätt dem på plats.
8. Skruvarna E lossas och monteras på motsatta sidan. Gångjärnet B skruvas bara på löst på motsatta sidan.

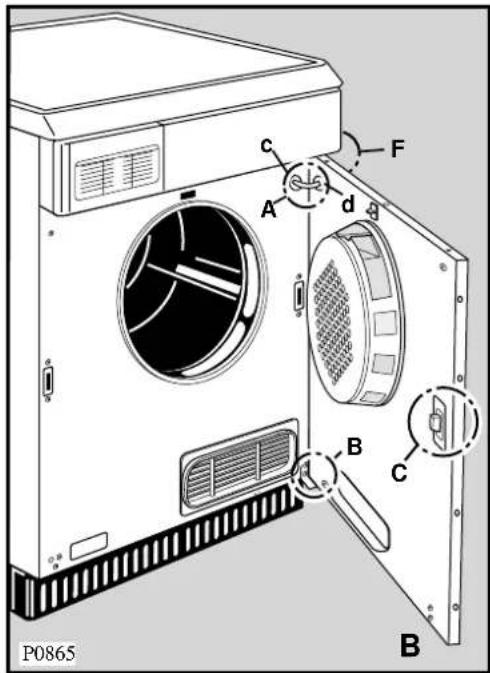

1. Dörren hängs på plats (Bild B):

2. Först förs den översta tappen F in

3. Sedan förs den nedersta tappen in i nedersta gångjärnet.

4. Dörren justeras innan gångjärnet B skruvas fast.
   • Gångjärnet skruvas fast.

5. Proppen dras ut ur hål d och fästs i hål a (Bild A).

6. Dörrstoppen A fästs i hål c med en 90° vridrörelse (Bild B).

7. Dörrstoppen A hakas fast i hål d (Bild B).
