BRUKSANVISNING ZWGB 5120 P ZANUSSI

Advarsel Fare for personskade eller skade på produktet.

- Snu produktet til stående stilling.

Advarsel Produktet må kun stå frittstående. Du må ikke ta av topplaten.

Vanninntak

Säkerhetsinformation	29
Säkerhetsföreskrifter	30
Åtgärder vid frysrisk	31
Miljöskydd	32
Produktbeskrivning	32
Tekniska data	33
Installation	33

När maskinen används första gången	38
Daglig användning	38
Tvättprogram	45
Förbrukningsvärden	48
Underhåll och rengöring	49
Om maskinen inte fungerar	51

Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

⚠ Varning Risk för kvävning, skador eller permanent invaliditet.

• Tillåt inte användning av produkten av någon med reducerad fysisk förmåga, reducerad mental förmåga eller avsaknad av kunskap om hur produkten används (detta omfattar barn). De ska övervakas eller instrueras vid användning av produkten av en person som an-svarar för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

Allmän säkerhet

• Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Ändra inte produktens specifikationer.

• Följ den angivna maximala tvättmängden 6 kg (se avsnittet "Programöversikt").

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverka-rens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara
• Vattentrycket (minimum och maximum) måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa)
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

Säkerhetsföreskrifter

Installation

• Ta bort förpackningen och transportbultarna.
• Spara transportbultarna. När du flyttar produkten igen måste du spärra trumman.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.
• Installera inte produkten där luckan inte kan öppnas helt.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Kontrollera att luft kan cirkulera mellan produkten och golvet.
• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

- Kontrollera så att du inte skadar vattenslangarna.

• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

Använd

Varning Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd denna produkt i en hushållsmiljö.
• Följ säkerhetsanvisningarna på diskmedelspaketet.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.
• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.
• Kontrollera att du tagit ut alla metallföremål från tvätten.
• Placera inte en behållare för uppsamling av vattenläckage under produkten. Kontakta

Åtgärder vid frysrisk

Om produkten installeras på en plats där temperaturen kan sjunka till under 0 °C, följ dessa anvisningarna för att avlägsna allt vatten som blir kvar inuti produkten:

1. dra ur kontakten från eluttaget;
2. stäng vattenkranen;
3. skruva loss tilloppsslangen från kranen;

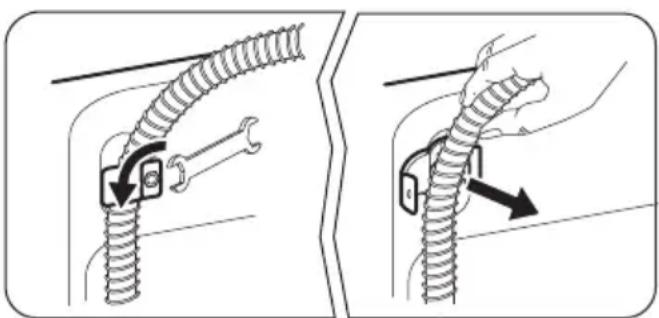

4. skruva loss tömningsslangen från det bakre stödet och lossa den från diskhon eller avloppsmuffen;

Service för att kontrollera vilka tillbehör som kan användas.

Skötsel och rengöring

Varning Risk för personskador och skador på produkten föreligger.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Service

- Kontakta service för att reparera produkten. Vi rekommenderar att endast originalreservdelar används.

1. ställ en skål på golvet;
2. låt tömningsslangen löpa längs golvet, lägg de yttre delarna av tömnings- och tilloppsslangen i skålen på golvet och låt vattnet tömmas ut helt och hålet;
3. skruva tillbaka tilloppsslangen på kranen och tömningsslangen på produktens baksi-da;

Innan du slår på produkten igen kontrollerar du att rumstemperaturen är över 0 °C.

Miljöskydd

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Förpackningsmaterial

Material som är märkta med symbolen ⚙ är återanvändbara.

PE<=polyeten
PS<=polystyren
PP<=polypropylen

Produktbeskrivning

Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare.

Ekologiska tips

För att spara vatten och energi och skydda miljön rekommenderar vi att du följer dessa tips:

• Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. (Du skyddar då även miljön!).
• Maskinen arbetar mer ekonomiskt om trumman är helt fylld.
• Med en bra förbehandling kan fläckar och begränsad smuts tas bort; Tvätten kan då tvättas vid en lägre temperatur.
• Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden.

1 Tvättmedelsfack
2 Topplock
3 Kontrollpanel
4 Luckhandtag
5 Typskylt (på innerkanten)
6 Främre justerbara fötter

7 Tömningsslang
8 Tömningsslangens stöd
9 Slanghållare
10 Tilloppsslang
11 Nätkabel
12 Bakre fötter

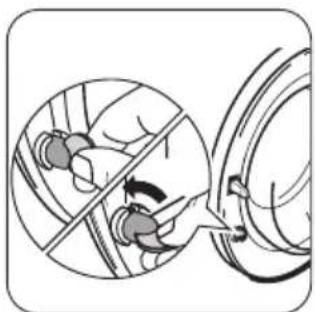

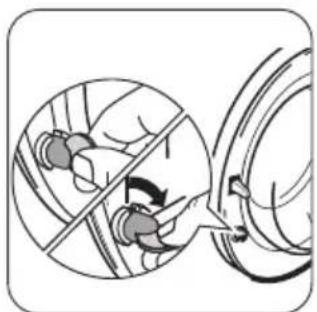

Barnlås

För att aktivera denna funktion, vrid på knappen innanför luckan (utan att trycka in den) tills skåran står horisontellt. Använd ett mynt vid behov.

Vrid knappen moturs tills spåret är vertikalt när du vill koppla bort funktionen. Då går det att stänga luckan igen.

Tekniska data

Mätt Bredd		60 cm
	Höjd	85 cm
	Djup	50 cm
	Djup (totalt mått)	54 cm
Elektrisk anslutningNätspänning - Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant.
Vattentryck Min.	Max.	0,05 MPa0,8 MPa
Max. tvättmängd Bomull 6 kg
Centrifugeringshastighet Max. 1200 varv/minut (ZWGB 5120P)		1400 varv/minut (ZWGB 5140P)

Installation

Uppackning

Varning

- Läs noggrant kapitlet "Säkerhetsinformation" innan produkten installeras.

Varning Avlägsna och spara alla transportanordningar så att de ka

återmonteras om produkten behöver transporteras igen.

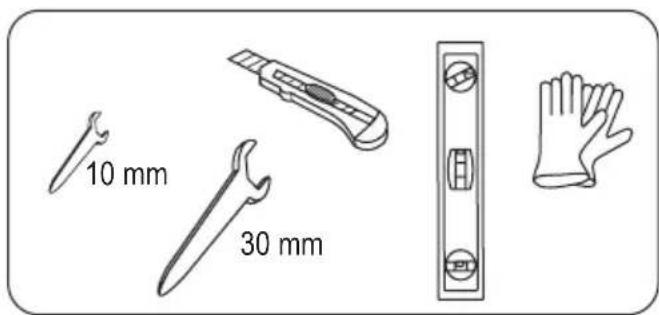

Nödvändiga verktyg

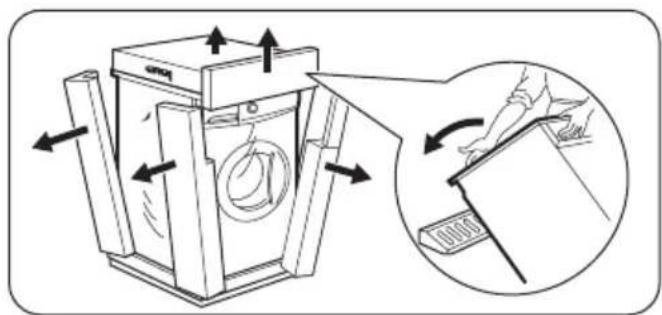

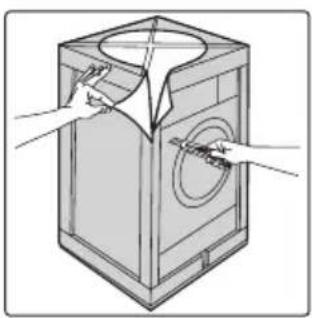

- Avlägsna den utvändiga filmen. Använd en kniv om nödvändigt.

• Avlägsna kartonglocket.
• Avlägsna frigolitemballaget.

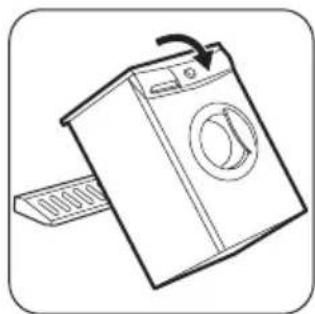

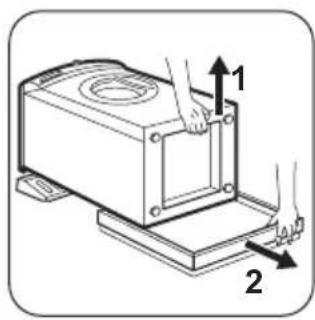

- Sprid ut framstyck-et på golvet bakom produkten och lägg sedan försiktigt produkten på det med den bakre sidan nedåt. Kontrollera att inga slangar kläms.

- Ta bort frigolitfundamentet från botten.

- Ställ tillbaka tvättmaskinen i upprätt position.

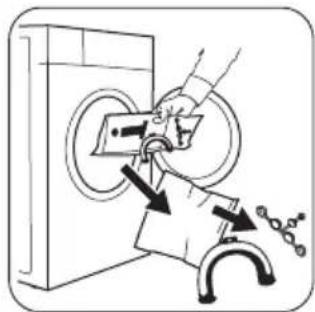

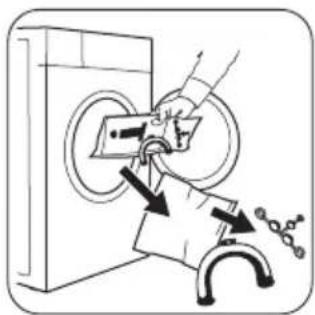

- Öppna luckan och avlägsna plastböjen, påsen som innehåller bruksanvisningen och plastpluggarna från trumman.

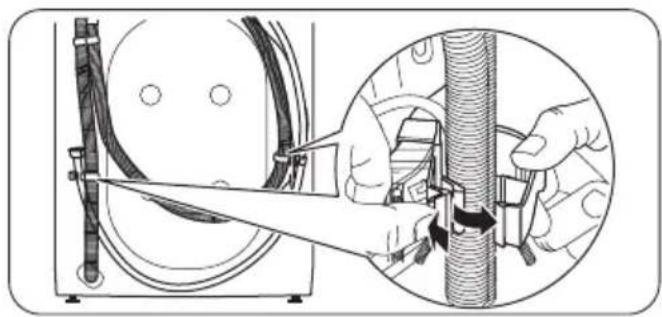

- Lossa nätkabeln, tilloppsslangen och tömningsslangen från hållarna på maskinens baksida.

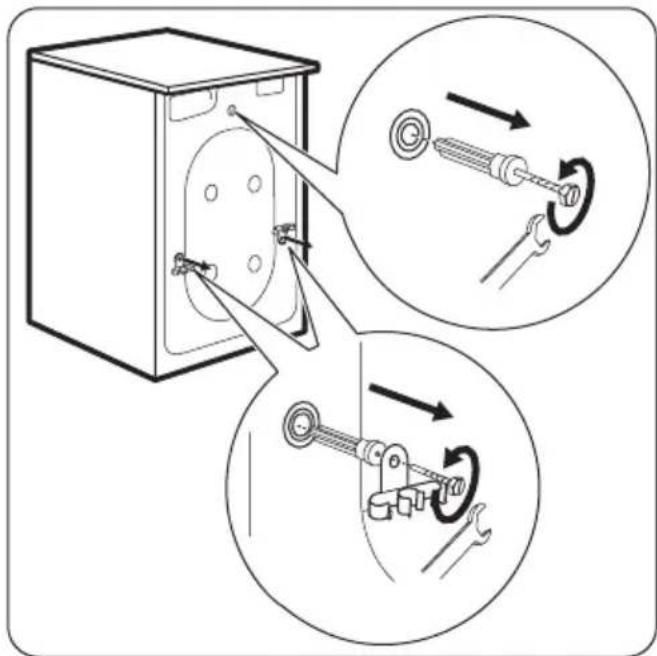

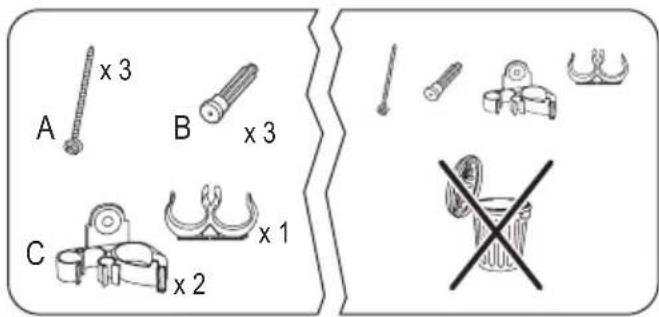

• Skruva loss de tre bultarna och ta bort slanghållarna.
• Dra ut distanserna av plast.

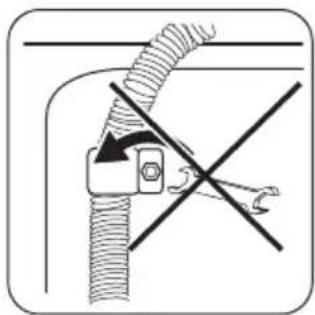

Varning Ta inte loss tömnings- slangen från det bakre stödet. Bara bara loss slangen om det behövs för att tömma ut vat- ten. Se "Försikt- hetsåtgärd vid frost" och "Om ma- skinen inte funge- rar".

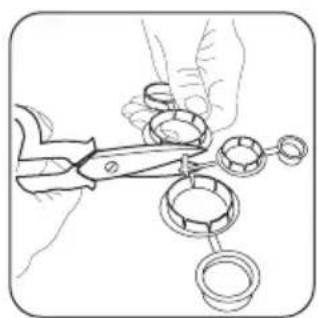

- Sätt igen det mindre övre hålet och de två stora hålen med de motsvarande plastpluggarna.

Placering och avvägning

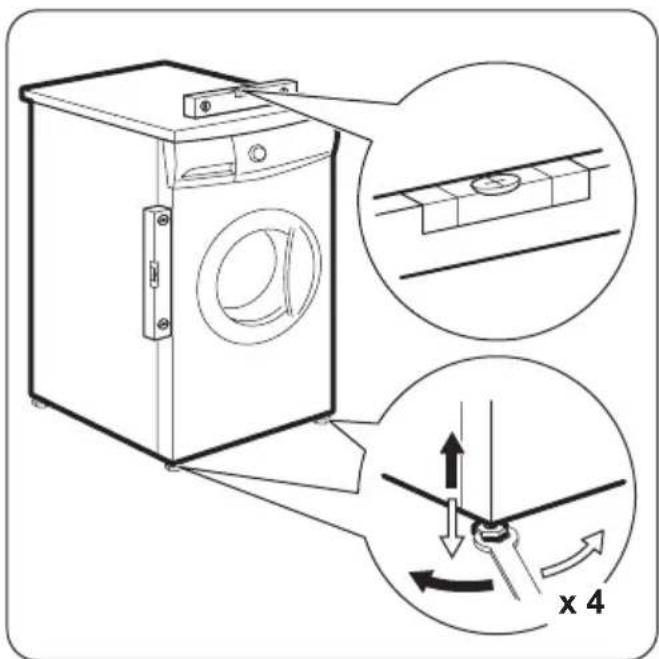

Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt.

Produkten MÄSTE stå stadigt och i våg på ett plant och hårt golv. Kontrollera vid behov inställningen med ett vattenpass. Erforderliga justeringar kan göras med en skruvnyckel.

En noggrann avvägning förebygger vibrationer och buller samt hindrar produkten från att flytta sig under drift.

Upprepa avvägningen om tvättmaskinen inte står stadigt och i våg.

Varning Denna produkt är endast avsedd för att stå fritt. Bänkskivan får inte tas av.

Vatteninlopp

Anslut slangen till en vattenkran med 3/4-tums rörgänga.

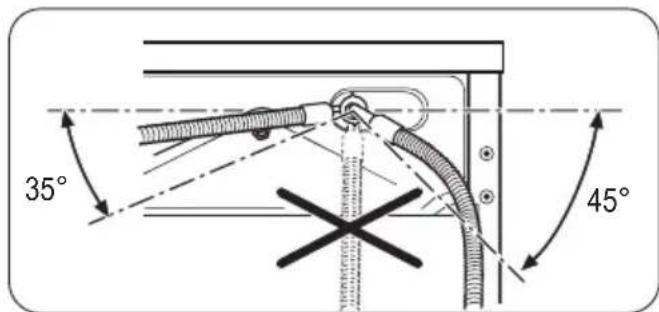

Lossa ringmuttern för att vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter. Rikta inte tilloppsslangen nedåt. Var noga med att dra åt ringmuttern efteråt för att undvika läckage.

Avlopp

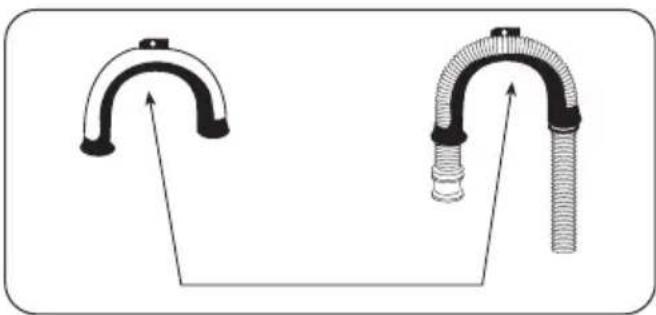

Bilda först en ögla i änden av tömningsslangen med hjälp av plastböjen som medföljer produkten.

Änden på tömningsslangen kan placeras på fyra sätt:

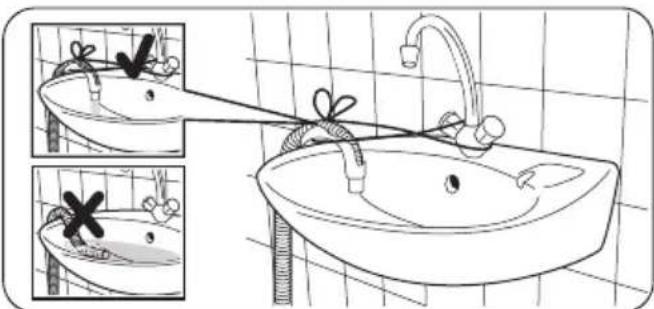

- Krökt över kanten på en diskho med hjälp av plastböjen.

Knyt fast plastböjen i kranen med ett snöre för att förhindra att tömningsslangen lossnar när produkten töms.

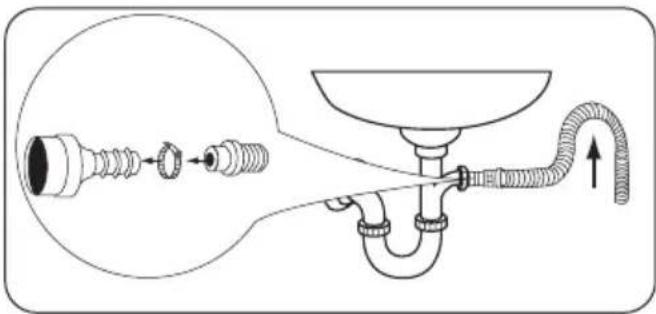

• Till en diskhos avloppsmuff.


Tryck in tömningsslangen i muffen och säkra med en klämma. Se till att tömningsslangen bildar en böj uppåt för att förhindra att avloppsvatten från diskhon rinner in i tvättmaskinen.

Om avloppsmuffen inte har använts förut, avlägsna då alla eventuella tätningspluggar.

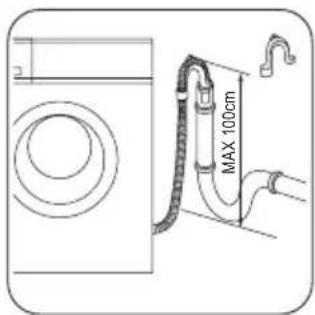

- Direkt i ett avloppsrör på en höjd som inte är mindre än 60 cm och inte större än 100 cm.

Avloppsslangens ände måste alltid vara ventilerad, dvs. av- loppsrörets innerdia- meter måste vara större än tömnings- slangens ytterdiamet- ter. Tömningsslangen får inte klämmas eller vikas.

- Direkt till ett inbyggt avloppsrör i rum- mets vägg.

Tömningsslangen kan förlängas till högst fyra meter. En extra tömningsslang med kopplingsstycke kan köpas hos ditt lokala servicecenter.

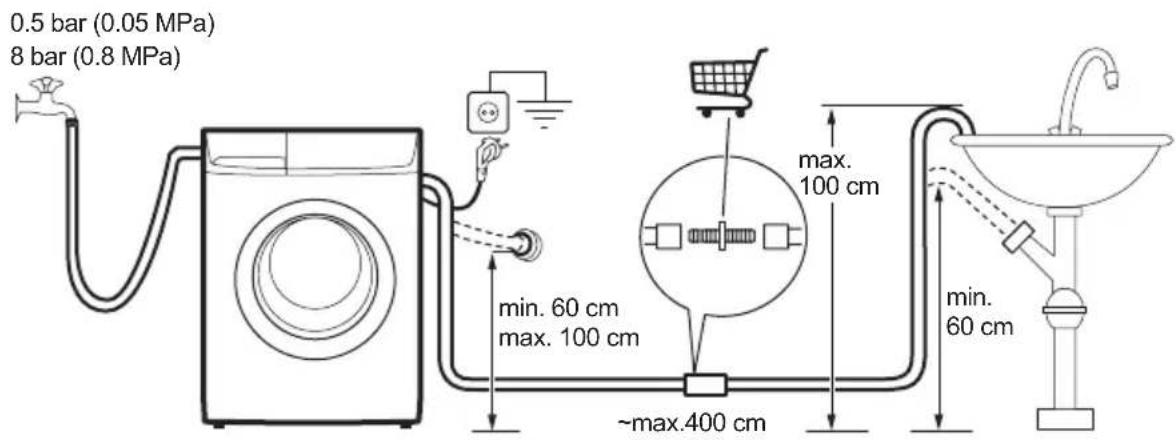

Översikt av anslutningar

Elektrisk anslutning

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand.

• Byt inte ut eller modifiera elkabeln själv. Kontakta vår serviceavdelning.

• Se till att stickkontakten och kabeln inte kläms eller skadas av produktens baksida.

• Se till att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla loss produkten från uttaget. Dra alltid i stickkontakten.
• Denna produkt uppfyller kraven enligt EEC-direktiven.

- Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.

- Kontrollera att trumman är tom.

- Innan du tvättar första gången, kör ett bomullsprogram vid den högsta tempe-

raturen med tom maskin för att ta bort eventuella rester från tillverkningen som kan finnas i trumman och maskinen. Häll ett halvt mått tvättmedel i huvudtvättfacket och starta maskinen.

Daglig användning

Sortering av tvätten

Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Innan du fyller på tvätt

Viktigt Kontrollera att det inte finns några metallföremål bland tvätten (t.ex. hårklämmor, säkerhetsnålar, knappnålar). Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band. Ta bort alla krokar (t.ex. i gardiner).

• Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet".
• Nya, färgade plagg kan färga av sig vid första tvätten; de bör därför tvättas separat första gången.
• Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta.
• Behandla gardiner extra försiktigt.
• Tvätta strumpor och handskar inuti en påse eller ett nät.

Ta bort svåra fläckar före tvätten:

Blod: Behandla färska fläckar med kallt vatten. Intorkade fläckar, blötlägg i specialmedel över natten och skrubba sedan med såpa och vatten.

Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken. Upprepa flera gånger.

Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullstrasa.

Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder.

Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt).

Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

Kulspetspenna och lim: Fukta med aceton ^2) , lägg plagget på en mjuk duk och badda fläcken.

Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Behandla eventuella fläckrester med blekmedel.

Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel.

Bläck: Beroende på typen av bläck, fukta först tyget med aceton ^2) , och sedan med ättiksyra. Behandla eventuella fläckrester på vitt tyg med blekmedel och skölj sedan noggrant.

Tjära: Behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

2) Använd inte aceton på konstsilke.

Öppna luckan genom att försiktigt dra handtaget utåt.

Fylla på tvätt

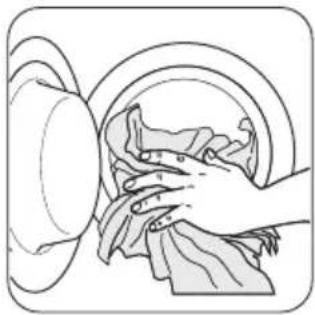

Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går.

Max. tvättmängd

Rekommenderade tvättmängder anges i avsnittet "Programöversikt".

Allmänna regler:

• Bomull, linne: full trumma, men inte fört hårt packat
• Syntet: inte mer än halvfull trumma
• Ömtåliga material och ylle: trumman inte fylld till mer än en tredjedel

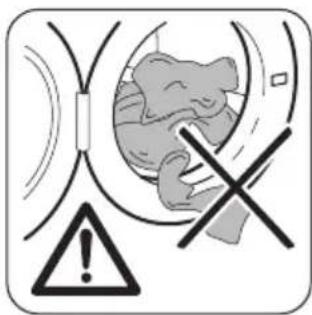

Stäng luckan försiktigt

Varning Kon- trollera att inga plagg hamnat i kläm när luckan stängdes.

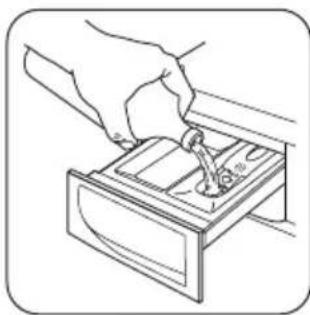

Tvättmedel och tillsatser

Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och skydda miljön. Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans.

Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad.

Alla vanliga maskintvättmedel kan användas i den här produkten:

• pulver för alla typer av material,
• pulver för ömtåliga material (40 °C max) och ylle,
• flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

Tvättmedelsfacket är utrustat med ett doseringsfack för flytande tvättmedel. Använd inte detta doseringsfack med tvättmedel som innehåller gelatin, med program som inbegriper förtvätt eller med tillvalet fördröjd start. I alla dessa fall kan du istället använda doseringskulor eller doseringspåsar som medföljer tvättmedlet. Ta ut doseringshjälpmedlet vid tvättprogrammets slut.

Mängd tvättmedel

Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet.

Läs alltid rekommendationerna om mängden tvättmedel på tvättmedelsförpackningen.

Använd mindre tvättmedel när:

• du tvättar en mindre mängd,
• tvätten är lätt smutsad,
• stora mängder skum bildas under tvätten.

Vattnets hårdhetsgrad

Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan du få från Vattenverket eller de lokala myndigheterna.

Om vattnet är medelhårt eller hårt rekommenderar vi att du tillsätter en vattenavhärdare enligt tillverkarens instruktioner.

Anpassa mängden tvättmedel om vattnet är mjukt till medelhårt.

Öppna tvättmedelsfacket

Fack för pulver- tvättmedel eller flytan- de tvättmedel för huvudtvätten. Fack för flytande tillsatser (sköljmedel, stärkningsmedel).

Varning Om du vill utföra förtvätt, håll tvättmedlet för förtvätt bland plaggen i man.

Varning Beroende på vilken typ av tvättmedel du använder (pulver ellerande), kontrollera att fliken i facet för udtvätt sitter i rätt position.

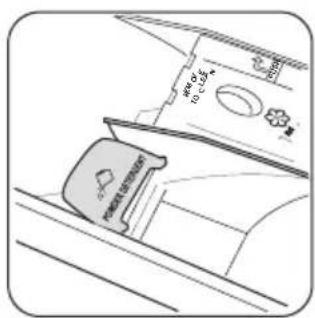

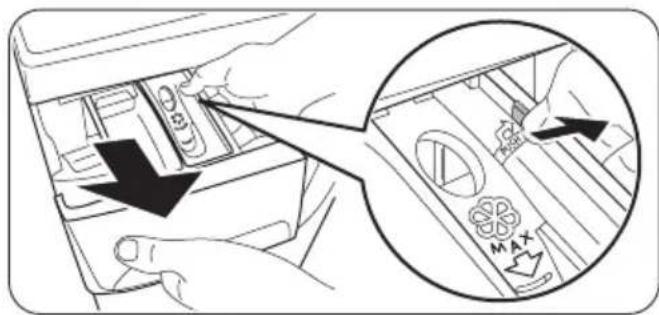

Flik för pulvertvättmedel eller flytande tvättmedel

UPP - Flikens position om du använder PULVER-tvättmedel

NED - Flikens position om du använder FLYTANDE tvättmedel under huvudtvätt

Om fliken inte är i rätt position:

- Ta ut facket. Skjut fackets kanter utåt där det anges med pilen (PUSH) för att underlätta uttag av facket.

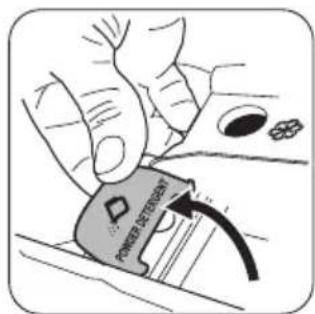

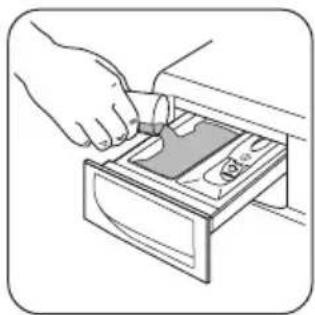

Fliken är nedåt och du vill använda pulvertvättmedel:

- Rotera fliken uppåt. Kontrollera att fliken sitter i helt och hållet. - Sätt försiktigt tillbaka packet.

- Måtta upp tvättmedel. - Häll pulvertvättmedlet i facet för huvudtvätt 📊.

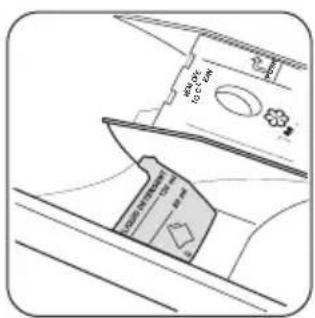

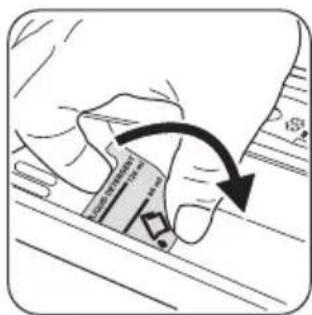

Fliken är uppåt och du vill använda fly- tande tvättmedel:

- Rotera fliken nedåt. - Sätt försiktigt till- baka packet.

- Mät upp tvättmedel.

För rätt mängd tvättmedel, läs alltid vad som står på produktens förpackning och säkerställ att tvättmedlet kan hållas i facet.

- Häll det flytande tvättmedlet i facket utan att överskrida gränsen som anges på fliken. Tvättmedlet måste hållas i rätt utrymme i tvättmedelsfacket innan programmet startas.

Varning Använd inte fliken i "NED"-läget med:

• Tvättmedel som innehåller gelatin eller tjockt tvättmedel.
• Pulvertvättmedel.
• Program med förtvätt.
• Använd inte flytande tvättmedel om tvättprogrammet inte skall starta omedelbart.

I alla de ovan nämnda fallen, använd fliken i läget "UPP".

Mät upp sköljmedel

Häll sköljmedel och eventuella tillsatser i utrymmet märkt ⚙ (överskrid inte «MAX»-markeringen i packet). Eventuella till-satser måste hållas i rätt utrymme i tvätt-medelsfacket direkt innan programmet startas.

Stäng tvättmedelsfacket

Ställ in ett diskprogram

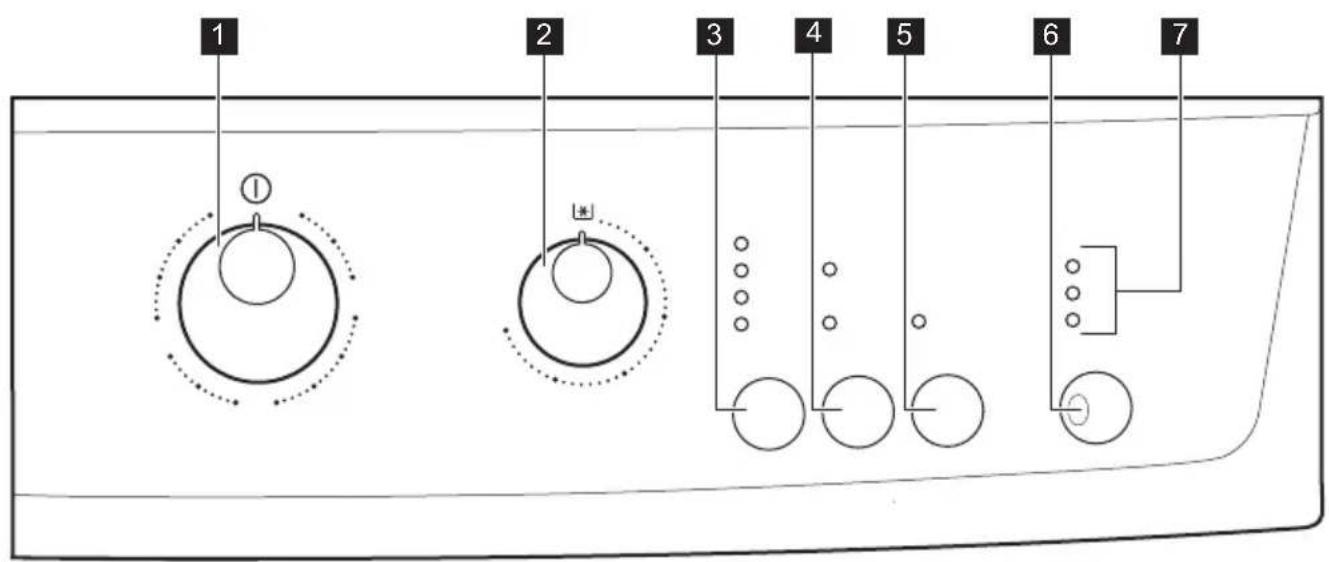

Kontrollpanelen låter dig välja ett tvättprogram med olika tillvalsfunktioner.

När knappen för en tillvalsfunktion väljs, tänds den motsvarande kontrollampan. I annat fall är kontrollampan släckt.

Se tabellen "Programöversikt" för information om hur tvättprogrammen och tillvalsfunktionerna kan kombineras. Om ett felaktigt tillval väljs blinkar den integrerade röda kontrollampan i knappen 6 tre gånger.

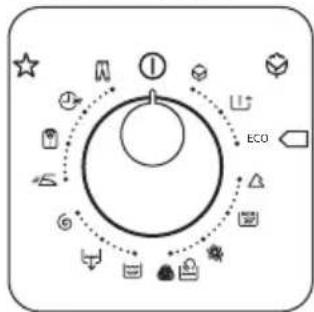

1 Programväljare

Vrid programväljaren till önskat program. Programväljaren kan vridas både medurs och moturs. Knappens gröna kontrollampa 6 börjar att blinka: produkten är nu påslagen.

Om du vrider programväljaren till ett annat program medan produkten är i drift, kommer den röda kontrollampan för knappen 6 att blinka 3 gånger för att markera det felaktiga valet. Produkten kommer inte att köra det nya programmet.

• För att stänga av produkten, vrid programväljaren till läget ①.
• För att avbryta eller ändra ett program som körs, stäng av produkten genom att vrida programväljaren till läget ①. Välj det nya programmet genom att vrida programväljaren till det önskade programmet. Starta det nya programmet genom att trycka på knappen 6 en gång till. Tvättvattnet i baljan töms inte ut.

2 Temperaturväljarknapp

Vrid detta vred medurs för att välja den mest lämpliga temperaturen för att tvätta dina plagg.

*: Kallt.

3 Funktionerna Centrifugering och Sköljstopp

6 Reducerad centrifugering

När du har valt önskat program föreslår produkten automatiskt den högsta centrifugeringshastigheten som är tillåten för programmet.

Tryck flera gånger på denna knapp för att ändra centrifugeringshastigheten om du vill centrifugera med en annan hastighet. Motsvarande kontrollampa tänds.

Sköljstopp

Med detta val töms inte vattnet efter sista sköljningen för att motverka att plaggen ligger och blir skrynkliga. Innan luckan öppnas måste vattnet tömmas ut.

Töm vattnet genom att följa anvisningarna i avsnittet "När programmet är klart".

4 Födröjd start

Med denna knapp kan starten av programmet fördröjas 8 eller 4 timmar. Motsvarande kontrollampa tänds.

Du måste välja denna tillvalsfunktion efter att du har valt program, men innan du startar programmet.

Val av startfördröjning:

• välj program och önskade tillvalsfunktioner;
• Välj startfördröjning genom att trycka på knappen 4;
• tryck på knappen 6:
• produkten startar nedräkning i steg om en timme.
• Programmet startar när den inställda tidsfördröjningen löper ut.

Avbryta fördröjd start när du har startat programmet:

• försätt produkten i PAUS-läge genom att trycka på 6.
• Tryck en gång på knappen 4. Lampan som motsvarar den inställda fördröjningen slocknar.
• Tryck på knappen 6 en gång till för att starta programmet. Fördröjd start kan inte användas tillsammans med tömningsprogrammet.

Viktigt Den inställda fördröjningen kan inte ändras förrän du har valt tvättprogrammet på nytt. Luckan kommer att förbli låst under hela fördröjningstiden. Om du behöver öppna luckan måste du först ställa produkten i PAUS-läge (genom att trycka på knappen 6) och sedan vänta några minuter. Stäng luckan och tryck sedan på knappen 6 igen.

5 Snabb När denna knapp trycks in tänds motsvarande kontrollampa.

Kort program för lätt smutsad tvätt eller tvätt som behöver fräschas upp.

Med denna tillvalsfunktion rekommenderas en minskad tvättmängd:

• Bomull 3 Kg
• Syntet och fintvätt 1,5 Kg

4 Extra sköljning

+ 5

Denna produkt är konstruerad för att spara på vatten. För personer med mycket känslig hud (allergi mot tvättmedel) kan det dock vara nödvändigt att skölja tvätten med en extra omgång vatten.

Håll knapparna 4 och 5 intryckta samtidigt i några sekunder: kontrollampan 7.2 tänds. Denna funktion förblir permanent aktiverad. För att avaktivera funktionen, tryck på samma knappar tills kontrollampan 7.2 slocknar.

6

Start/Paus Starta programmet genom att trycka på knappen 6

• För att starta det valda programmet, tryck på knappen 6. Motsvarande gröna kontrollampa slutar att blinka. Kontrollampan 7.1 tänds för att indikera att produkten startar programmet och att luckan är låst. Om du har valt startfördröjning påbörjar produkten nedräkningen.
• O m d u v i l l göra paus i ett pågående program trycker du; knappen 6: motsvarande gröna kontrollampa börjar blinka. Du kan ändra vissa tillvalsfunktioner innan programmet utför dem.
• Du kan starta det avbrutna programmet från den punkt där det avbröts genom att trycka på knappen 6.
• När programmet har startat är luckan låst. Om du av någon anledning behöver öppna luckan, försätt först produkten i PAUS-läge genom att trycka på knappen 6. Efter några minuter kan luckan öppnas.

Om luckan förblir låst innebär detta att vattnet redan håller på att värmas upp eller att vattennivån är för hög. Försök inte att öppna luckan med våld!

Om det inte går att öppna luckan, men du behöver öppna den, måste du stänga av produkten genom att vrida programväljaren till ①. Efter några minuter kan luckan öppnas (var uppmärksam på vattnets nivå och temperatur!).

När du har stängt luckan måste du välja program och tillvalsfunktioner på nytt och trycka på knappen 6.

7.1 Kontrollampor • När du startar programmet genom att trycka på knappen 6

7.2

7.3

tänds kontrollampan för programfasen (7.1). Detta betyder att produkten är igång.

• Kontrollampan för ytterligare sköljningar (7.2) tänds när produkten utför en extra sköljning.
• När programmet är klart tänds kontrollampan (7.3).

När programmet är klart

Produkten stannar automatiskt. Kontrollampan i knappen 6 och kontrollampan för den avslutade programfasen slocknar. Kontrollampan 7.3 tänds.

Om du har valt ett program eller en tillvalsfunktion som slutar med att vattnet är kvar i maskinen, och luckan förblir låst för att markera att vattnet måste tömmas ut innan luckan öppnas.

Följ nedanstående instruktioner för att tömma ut vattnet:

• Vrid programväljaren till ①.
• Välj tömnings- eller centrifugeringsprogrammet.
• Sänk vid behov centrifugeringshastigheten med relevant knapp.
• Tryck på 6-knappen.

När programmet är klart kan luckan öppnas. Vrid programväljaren till Ⓖ för att stänga av produkten.

Ta ut tvätten ur trumman och kontrollera noga att trumman är tom. Stäng vattenkranen om du

inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti tvättmaskinen.

Varning Om det finns barn eller husdjur i huset, aktivera barnlåset på insidan av luckans ram (för mer information, läs avsnittet "Barnlås" i kapitlet "Produktbeskrivning").

Standby : Under inställning av program och när programmet är slut aktiveras energisparsystemet efter några minuter om inte programväljaren eller någon knapp används. Kontrollamporna slocknar. Den gröna kontrollampan för knappen 6 blinkar med låg frekvens. Energi-

sparsystemet inaktiveras när du trycker på valfri knapp på produkten.

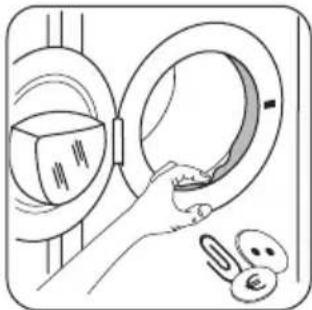

Lucktätning

Kontrollera luckans tätning vid slutet av varje program, och avlägsna föremål som kan ha fastnat i vecket.

Tvättprogram

Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval	Tvättmedels-fack
BOMULL90°- (Kall)Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min för modell ZWGB5120P (1400 varv/min för modell ZWGB5140P)Max. vikt 6 kg – Reducerad vikt 3 kgVit, färgad bomull och linne. Normalt smutsad tvätt.	REDUCERAD CENTRI-FUGERING, SKÖLJSTOPP, FÖRDRÖJD START, SNABB ^1) , EXTRA SKÖLJNING
BOMULL MED FÖRTVÄTT90°- (Kall)Förtvätt - Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min för modell ZWGB5120P (1400 varv/min för modell ZWGB5140P)Max. vikt 6 kg – Reducerad vikt 3 kgVit, färgad bomull och linne. Hårt smutsad tvätt.	REDUCERAD CENTRI-FUGERING, SKÖLJSTOPP, FÖRDRÖJD START, SNABB ^1) , EXTRA SKÖLJNING
BOMULL ECO ^2) 60°C - 40°CHuvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min för modell ZWGB5120P (1400 varv/min för modell ZWGB5140P)Max. vikt 6 kgVit och färgad bomull. Detta program kan väljas för lätt och normalt smutsade bomullsplagg. Tvättemperaturen reduceras och tvättiden förlängs. Detta ger en bra tvätteffekt och sparar energi.	REDUCERAD CENTRI-FUGERING, SKÖLJSTOPP, FÖRDRÖJD START, EXTRA SKÖLJNING
Program - Max. och Min. temperatur - Programbeskriv- ning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval	Tvättmedels- fack
SYNTET60° - (Kall)Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min för modell ZWGB5120P (900 varv/min för modell ZWGB5140P)Max. vikt 3 kg – Reducerad vikt 1,5 kgSyntet eller blandade material: underkläder, färgade plagg, krympfria skjortor, blusar. Normalt smutsad tvätt.	REDUCERAD CENTRI- FUGERING, SKÖLJSTOPP, FÖRDRÖJD START, SNABB1),EXTRA SKÖLJNING	[GO3T]
MIX 20°20°Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min eller modell ZWGB5120P (900 varv/min för modell ZWGB5140P)Max. vikt 3 kgEtt mycket energisnålt kallvattenprogram för lätt smutsad tvätt. Detta program kräver ett tvättmedel som fungerar i kallt vatten.	REDUCERAD CENTRI- FUGERING, SKÖLJSTOPP, FÖRDRÖJD START, EXTRA SKÖLJNING
FINTVÄTT40°- (Kall)Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 700 v/minMax. vikt kg 3 - Reducerad vikt 1,5 kgÖmtåliga material: akryl, viskos, polyester. Normalt smutsad tvätt.	SKÖLJSTOPP, FÖRDRÖJD START, SNABB1),EXTRA SKÖLJNING
YLLE / HANDTVÄTT40°- (Kall)Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min eller modell ZWGB5120P (900 varv/min för modell ZWGB5140P)Max. vikt 2 kgMaskintvättbar ylle, handtvättbar ylle och ömtåliga ma- terial märkta med symbolen "handtvätt". Obs! Ett enstaka eller skrymmande plagg kan orsaka obalans. Om produkten inte utför den sista centrifugeringsfasen, lägg i fler plagg, om- fördela tvätten för hand och välj sedan centrifugeringsprogram- met.	REDUCERAD CENTRI- FUGERING, SKÖLJSTOPP, FÖRDRÖJD START	[SHST]
SKÖLJNINGSköljning - Kort centrifugeringshastighet vid 700 varv/minut. Om en centrifugeringshastighet högre än 700 varv/min väljs, utför produkten lång centrifugering genom att motsvarande knapp trycks in. (Max. centrifugeringshastighet vid 1200 varv/ minut för modell ZWGB5120P; 1400 varv/min för modell ZWGB5140P)Max. vikt 6 kgFör att skölja och centrifugera plagg som har tvättats för hand. Välj tillvalsfunktionen EXTRA SKÖLJNING för att intensifiera sköljningen. Produkten lägger till ytterligare sköljningar.	REDUCERAD CENTRI- FUGERING, SKÖLJSTOPP, FÖRDRÖJD START, EXTRA SKÖLJNING	[CHAT]
Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval	Tvättmedels-fack
TÖMNINGTömning av vattenFör att tömma ut vatten som ligger kvar i trumman.
CENTRIFUGERINGTömning och lång centrifugering vid max. varvtal: 1200 varv/min för modell ZWGB5120P (1400 varv/min för modell ZWGB5140P)Max. vikt 6 kgSeparat centrifugering för handtvättade plagg och efter pro-gram med tillvalet Sköljstopp. Du kan välja och anpassa centrifugeringshastigheten efter typen av material som tvättas genom att trycka på relevant knapp.Om en centrifugeringshastighet på 700 varv/min väljs, utför produkten kort centrifugering genom att motsvarande knapp trycks in.	REDUCERAD CENTRI-FUGERING,FÖRDRÖJD START
Specialprogram
LÄTTSTRUKET60°-(Kall)Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 900 v/minFör att erhålla bästa möjliga skrynkelskyddsresultat, minska mängden syntetplagg. (Rekommenderad vikt 1 kg)Syntet eller blandade material. Skonsam tvätt och centrifu-gering för att undvika att plaggen skrynklas. Produkten utför ytterligare sköljningar.	REDUCERAD CENTRI-FUGERING,SKÖLJSTOPP,FÖRDRÖJD START,EXTRA SKÖLJNING
SKJORTOR30°Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 900 v/minSyntet och blandade material. Lämpligt för 5–6 lätt smuts-ade skjortor.	REDUCERAD CENTRI-FUGERING,FÖRDRÖJD START
MINI 30'30°Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 700 v/minMax. vikt 3 kgEtt kort program för syntet och fintvätt. Lätt smutsade plagg, eller plagg som bara behöver fräschas upp.	FÖRDRÖJD START
Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval	Tvättmedelsfack
JEANS60°- (Kall)Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 1200 varv/min för modell ZWGB5120P (900 varv/min för modell ZWGB5140P)Max. vikt 3 kgByxor, skjortor eller jackor i jeanstyg samt jerseyplagg tillverka-de av "hi-tech"-material. Funktionen Extra sköljning aktiveras automatiskt.	REDUCERAD CENTRI-FUGERING, SKÖLJSTOPP, FÖRDRÖJD START

1) Om du väljer funktionen Supersnabb genom att trycka på knapp 5 rekommenderar vi att du reducerar den maximala tvättvikten enligt rekommendation. Full tvättmängd är möjlig, men då med något sämre tvättresultat.
2) Standardprogram för energimärkningens förbrukningsvärden.

Enligt bestämmelsen 1061/2010 är dessa program "Standardprogram 60 °C bomull" och "Standardprogram 40 °C bomull". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad bomullstvätt.

Vattentemperaturen i tvättfasen kan skilja sig från temperaturen som anges för valt program.

Förbrukningsvärden

Uppgifterna i tabellen är ungefärliga. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt, vattnet och omgivningstemperatur.

Program Vikt	(kg)	Energiförbrukning (kWh)	Vattenförbrukning (liter)	Ungefärlig programtid (minu-ter)	Återstående fukt (%)1)
Bomull 60 °C	6 1.2 72 170				532)/ 523)
Bomull 40 °C	6 0.75 72 145				532)/ 523)
Syntet 40 °C 3 0.6 57 95 35
Fintvätt 40 °C 3 0.6 65 75 35
Ylle/handtvätt 30 °C	2 0.3 48 55 30
Vanliga bomullsprogram
Standard 60 °C bomull	6 1.07 54 194				532)/ 523)
Standard 60 °C bomull	3 0.79 43 172				532)/ 523)
Standard 40 °C bomull	3 0.61 43 167				532)/ 523)

1) När centrifugeringen är klar.
2) För modell ZWGB 5120P.
3) För modell ZWGB 5140P.

Informationen i tabellerna ovan är i enlighet med EU-kommissionens förordning 1015/2010 om genomförande av direktiv 2009/125/EC.

Underhåll och rengöring

Varning Stäng av produkten och ta ur nätsladden ur kontakten innan du utför någon förning.

Underhållstvätt

När man använder tvättprogram med låga temperaturer kan det bli restbeläggningar av olika ämnen inuti trumman.

Vi rekommenderar därför att en underhållstvätt körs med jämna mellanrum. Köra en underhållstvätt:

• Kontrollera att trumman är tom.
• Välj det varmaste bomullsprogrammet.
• Använd en normal mängd tvättmedel, det måste vara ett pulvertvättmedel med biologiska egenskaper.

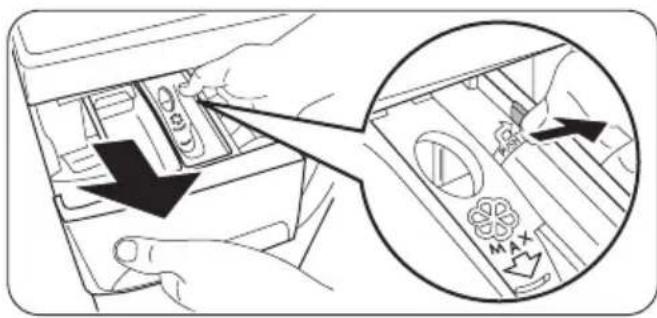

Rengöring av tvättmedelsfacket

Tvättmedelsfacket och tillsatsfacket ska rengör- as med jämna mellanrum.

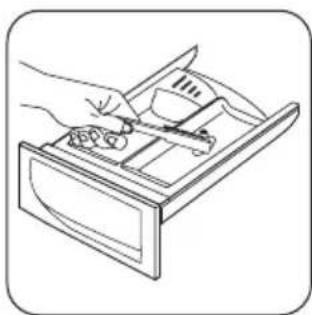

• För att underlätta rengöringen, ta bort överdelen på till-satsfacket.

• Använd en hård borste för att rengöra facket och avlägsna alla rester av tvättmedels-pulver.
• Rengör alla borttagbara delar av tvättmedelsfacket under en kran för att ta bort alla pulverrester.

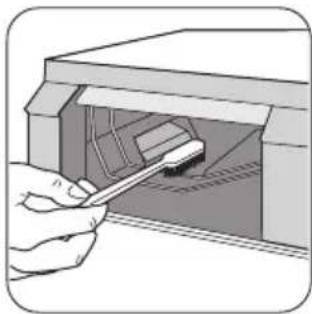

• Använd borsten för att rengöra öppningen och se till att rengöra den övre och undre delen ordentligt.

När du har rengjort tvättmedelsfacket och dess öppning sätter du tillbaka det.

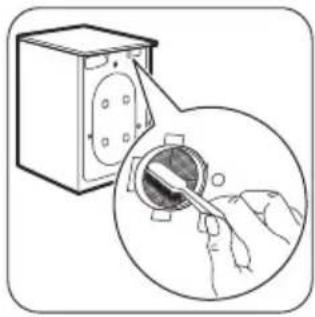

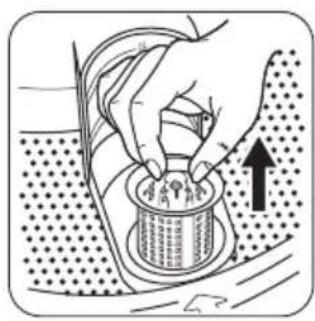

Rengöring av tömningsfiltret

Filtret samlar upp ludd och främmande föremål som råkat lämnas bland tvätten.

Pumpen måste rengöras regelbundet. Gör följande för att rengöra filtren:

• vrid programväljaren till läget ①;
• dra ur kontakten från eluttaget;
• öppna luckan;

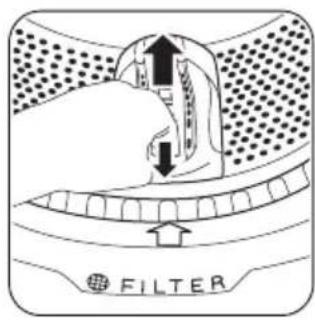

- vrid trumman och rikta in filterlocket (FILTER) med pilen på luckans tätning;

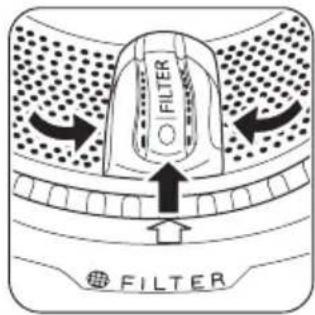

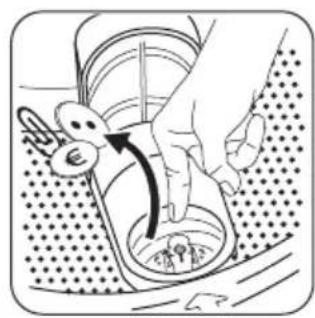

- öppna filterlocket genom att trycka på den särskilda kroken och rotera locket uppåt;

⚠ Varning Håll filterlocket öppet tills du har tagit bort filtret.

- innan du tar bort filtret, tag bort eventuellt ludd eller små föremål som satt sig runtomkring filtret;

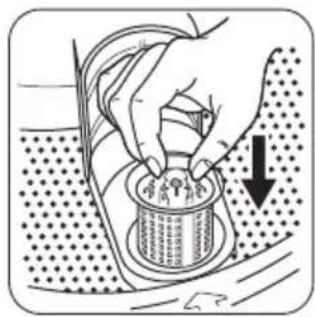

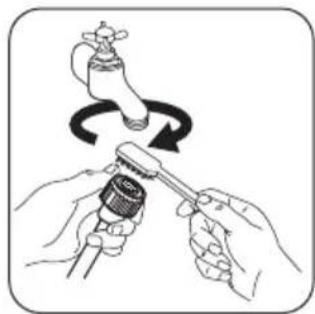

- avlägsna filtret och rengör det under vattenkranen;

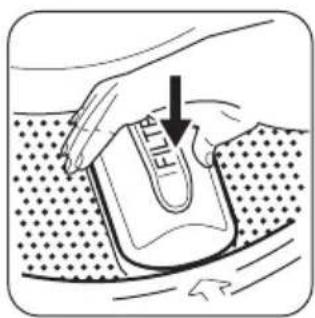

- sätt om nödvändigt tillbaka filterlocket i sin rätta position; - öppna filterlocket och sätt tillbaka filtret;

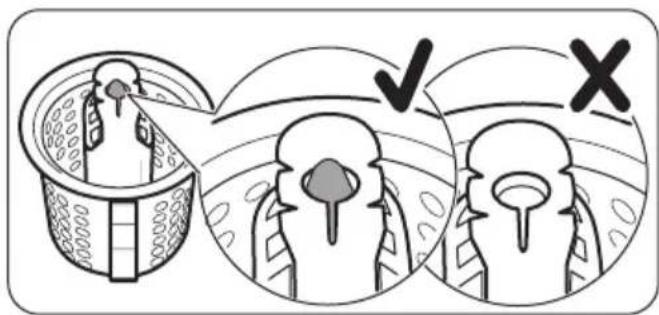

Filtret sätts i korrekt när indikeringen på dess ovansida är synlig och blockerad.

- stäng filterlocket; - anslut nätkabeln igen.

Viktigt Kontrollera om filtren i tilloppsslangen är igentäppta om produkten inte fylls med vatten eller om den tar lång tid att fylla, om Startknappen blinkar med rött sken eller om displayen (i förekommande fall) visar motsvarande larmmeddelande. Se avsnittet "Vad gör jag om..." för mer information.

För att rengöra filtren i tilloppsslangen:

- Stäng av vattenkranen. - Skruva loss slang-en från kranen. - Rengör filtret i slangen med en hård borste.

- Skruva tillbaka slangen på kranen. Kontrollera att anslutningen är åtdragen.

- Skruva loss slang-en från produkten. Ha en handduk till hands eftersom det kan rinna ut lite vatten.

- Rengör filtret i ventilen med en hård borste eller en trasa.

- Skruva tillbaka slangen på produkten och kontrollera att anslutningen är tät.

- Öppna vattenkranen.

Om maskinen inte fungerar

Produkten startar inte och stannar inte under användning. Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i tabellerna nedan, utan att en servicetekniker tillkallas.

När produkten används kan det hända att den röda kontrollampan för knappen 6 blinkar och

att en av kontrollamporna tänds för att visa att produkten inte fungerar.

Kontrollera nedanstående punkter innan du kontaktar Electrolux Service.

Felkoder och problem Möjlig orsak / Åtgärd

Vattenkranen är stängd

- Öppna vattenkranen.

Tilloppsslangen är klämd eller vikt.

Filtret i tilloppsslangen eller filtret i tilloppsventilen är igentäppt.

- Rengör tilloppsfiltren (se "Rengöra tilloppsfiltren" om du vill ha mer information).

Lampan för knappen 6 blinkar och kontrollampan 7.1 tänds: Problem med vattenförsörjningen

Lampan för knappen 6 blinkar och kontrollampan 7.2 tänds: Problem med tömning av vatten

Tömningsslangen är klämd eller vikt.

- Kontrollera tömningsslangens anslutning.

Tömningsfiltret är igentäppt.

Om produkten slutar att fungera utan att tömma ut något vatten, utför först en nödtömning:

• vrid programväljaren till ①;
• dra ur kontakten från eluttaget;
• Stäng vattenkranen;
• Vänta vid behov tills vattnet har svalnat.
• skruva loss tömningsslangen från det bakre stödet (se "Åtgärder vid frysrisk") och lossa den från diskhon eller avloppsmuffen;
• låt den ligga längs golvet;
• ställ en skål på golvet och placera änden av tömningsslangen i skålen. Vattnet bör tömmas ut i skålen genom självfall. Töm skålen när den blir full. Upprepa proceduren tills inget mer vatten rinner ut;
• skruva loss tömningsslangen från det bakre stödet och sätt tillbaka den;
• öppna luckan och ta ut tvätten;
• rengör tömningsfiltret enligt beskrivningen i avsnittet "Rengöring av tömningsfiltret";
• när rengöringen är klar, stäng luckan och sätt i nätsladden igen;
• kör ett tömningsprogram för att kontrollera att produkten fungerar igen.

Lampan för knappen 6 blinkar och kontrollampan 7.3 tänds: Luckan öppen

Luckan har inte stängts eller är inte ordentligt stängd.

- Stäng luckan ordentligt.

Produkten startar inte eller stannar under användning utan något synligt larm.

Kontrollera nedanstående punkter innan du kontaktar Electrolux Service.

Problem Möjlig orsak / Åtgärd
Produkten startar inte:	Stickkontakten sitter inte ordentligt i eluttaget.▪ Sätt i stickkontakten i eluttaget.Eluttaget är strömlöst.▪ Kontrollera den elektriska installationen i ditt hem.Huvudsäkringen har gått.▪ Byt ut säkringen.Programväljaren är inte i rätt läge och knappen6har inte tryckts in.▪ Vrid programväljaren och tryck på6-knappen en gång till.Fördröjd start har valts.▪ Avbryt startfördröjningen om tvätten ska tvättas omedelbart.
Tvättmaskinen fylls med vatten, men tömmer sedan omedelbart:	Tömningsslangens ände sitter för lågt.▪ Se avsnittet i "Avlopp" i kapitlet "Installation".
Produkten töms inte och/eller centrifugerar inte:	En funktion eller ett program som slutar utan centrifugering eller utan att vattnet pumpas ut har valts.▪ Välj tömnings- eller centrifugeringsprogrammet.Tvätten är inte jämnt fördelad i trumman.▪ Omfördela tvätten i trumman.
Det är vatten på golvet:	För mycket tvättmedel eller fel typ av tvättmedel har använts (det bildas för mycket skum).▪ Minska mängden tvättmedel eller använd ett annat tvättmedel.Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta eftersom vattnet rinner ned längs slangen. Kontrollera och se om fukt förekommer.▪ Kontrollera tilloppsslangens anslutning.Tömnings- eller tilloppsslangen är skadad.▪ Byt ut slangen mot en ny.
Luckan går inte att öppna:	Programmet pågår fortfarande.▪ Vänta tills tvättprogrammet är klart.Lucklåset har inte öppnats ännu.▪ Vänta tills lucklåset släpper.Det finns vatten i trumman.▪ Välj ett program för tömning eller centrifugering för att tömma ut vattnet.
Produkten vibrerar eller bullrar:	Transportbultarna och förpackningsmaterialet har inte tagits bort.▪ Kontrollera att produkten har installerats korrekt.Produkten står inte i våg.▪ Justera fötterna.Tvätten är inte jämnt fördelad i trumman.▪ Omfördela tvätten i trumman.Det är kanske mycket lite tvätt i trumman.▪ Lägg i mer tvätt i trumman.
Centrifugeringen börjar sent eller tvättmaskinen centrifugerar inte alls:	Elektroniken har känt av obalans i trumman eftersom tvätten är ojämnt fördelad. Tvätten omfördelas genom att trumman roteras åt andra hålllet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering kan återupp-tas. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kom-mer produkten inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet.▪ Lägg i mer tvätt i trumman.För liten tvättmängd.▪ Lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugering-sprogrammet.
Inget vatten syns i trum-man:	Produkter baserade på modern teknologi arbetar på ett mycket ekonomiskt sätt med mycket lite vatten utan att tvättresultatet försämras.
Otilfredsställande tvätt-resultat	För lite tvättmedel eller ett olämpligt tvättmedel har använts.▪ Öka mängden tvättmedel eller använd ett annat tvättmedel.Envisa fläckar har inte behandlats före tvätten.▪ Använd produkter som finns i handeln för behandling av svåra fläckar.Fel temperatur har valts.▪ Kontrollera att du har ställt in rätt temperatur.För stor tvättmängd.▪ Minska tvättmängden.
Produkten avger ett konstigt ljud:	Produkten är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar även tvättmaskinens stabilitet.

Efter kontrollen slår du på produkten och trycker på knappen 6 för att starta om programmet. Kontakta kundtjänst om felet förekommer igen. Information som kundtjänst behöver finns på

typskylten. Vi rekommenderar att du antecknar den här:
