BRUKSANVISNING ZWGB 5120 P ZANUSSI

Sikkerhetsinformasjon 2
Sikkerhetsanvisninger 3
Forholdsregler ved frost 4
Miljøvern 4
Produktbeskrivelse 5
Tekniske data 6
Montering 6

Første gangs bruk 10
Daglig bruk 10
Vaskeprogram 18
Forbruksverdier 21
Stell og rengjøring 22
Hva må gjøres, hvis... 24

Med forbehold om endringer.

Sikkerhetsinformasjon

Les instruksjonene nøye før montering og bruk av produktet. Produ-senten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og utsatte personer

⚠ Advarsel Fare for kvelning, skade og permanent uførhet.

• Ikke la personer eller barn, med reduserte fysiske eller mentale funksjoner eller manglende erfaring og kunnskap, bruke produktet. De må ha tilsyn eller de må få veiledning om bruk av produktet, av en person som er ansvarlig for deres sikkerhet.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Oppbevar all vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.
• Hvis produktet har en barnesikring, anbefaler vi at du aktiverer den.

Generelt om sikkerhet

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Produktets spesifikasjoner må ikke endres.

• Overhold maksimalt lastevolum på 6 kg (se kapittelet “Programskjema”).

• Dersom strømforsyningskabelen er skadet, må den kun skiftes av et autorisert serviceverksted.

• Driftsvanntrykket (minimum og maksimum) må være mellom 0,5 bar (0,05 MPa) og 8 bar (0,8 MPa)
• Ventilasjonsåpningene på basen (hvis aktuelt) må ikke blokkeres av et teppe.
• Produktet skal kobles til vannforsyningen med det nye medfølgen-de slangesettet. Gamle slangesett må ikke brukes på nytt.

Elektrisk tilkopling

Advarsel Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.

• Bruk alltid en korrekt montert, jordet stikkontakt.

• Ikke bruk doble stikkontakter eller skjøteledninger.

• Pass på at støpselet og strømkabelen ikke blir påført skade. Kontakt servicesenteret eller en elektriker for å bytte en ødelagt strømka-bel.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i strømkabelen når du kobler fra produktet. Trekk alltid i selve støpselet.
• Ikke berør strømkabelen eller støpselet med våte hender.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

Vanntilkopling

• Sørg for at vannslangene ikke påføres skade.
• Produktet skal kobles til vannforsyningen med det nye medfølgende slangesettet. Gamle slangesett må ikke brukes på nytt.
• La vannet renne til det er rent, før du kopler produktet til nye rør, eller rør som ikke er brukt på lengre tid.
• Sørg for at det ikke oppstår lekkasje første gang du bruker produktet.

Bruk

Advarsel Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

- Dette produktet er beregnet for bruk i en husholdning.

• Følg sikkerhetsinstruksjonene på oppvaskmiddelpakken.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.
• Ikke berør glasset i døren mens et vaskeprogram er i gang. Glasset kan være varmt.
• Pass på å fjerne alle metallgjenstander fra tøyet som skal vaskes.
• Ikke sett en beholder under produktet for å samle opp mulig vannlekkasje. Kontakt kundeservicen for å foresikre deg om hvilke tilbehør som kan brukes.

Stell og rengjøring

- Ikke bruk spylevann eller damp til å rengjøre produktet.

Hvis maskinen er installert på et sted der temperaturen kan falle under 0 °C, skal du gjøre følgende for å fjerne vannet som er igjen i maskinen:

1. trekk ut stikkontakten;
2. steng vannkranen;
3. skru av vanninntaksslangen fra kranen;

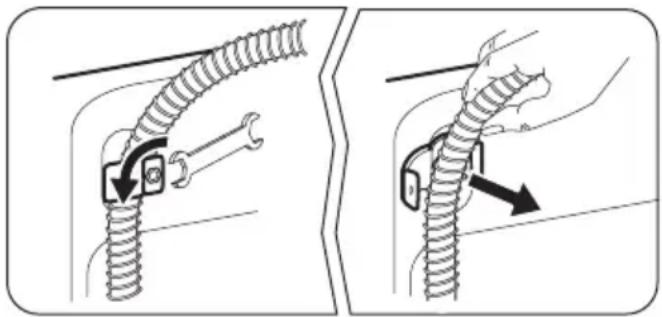

4. skru av avløpsslangen fra støtten bak og hekt den av fra avløpet eller tappekranen;

Resirkuler materialer som er merket med symbolet ⚙. Legg emballasjen i riktige beholdere for å resirkulere det.

- Rengjør produktet med en fuktig, myk klut. Bare bruk nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

Kassering

Advarsel Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

Service

- Kontakt servicesenteret for å reparere produktet. Vi anbefaler at du bare bruker originale reservedeler.

1. sett en beholder på gulvet;
2. la avløpsslangen ligge langs gulvet, plasser den ytterste delen av tømme og inntaks-slangen i beholderen som er på gulvet og la vannet tømmes helt ut;
3. skru vanninntaksslangen til kranen og av- løpsslangen til baksiden av maskinen igjen; Når du vil starte maskinen igjen, må du passe på at romtemperaturen er over 0 °C.

Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet ✉ sammen med

husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

Emballsjematerialer

Emballasje som er merket med symbolet 📊 kan resirkuleres.

PE<=polyetylen

PS<=polystyren

PP<=polypropylen

Dette betyr at de kan gjenvinnes hvis du sorterer dem i riktige innsamlingscontainere.

Miljøtips

For å spare vann og energi og for å være med på å beskytte miljøet, anbefaler vi at du følger disse tipsene:

- Normalt skittent tøy kan vaskes uten forvask for å spare vaskemiddel, vann og tid (dette skåner også miljøet!).

- Maskinen arbeider mye mer økonomisk hvis du fyller den helt.

- Med riktig forbehandling kan flekker og avgrenset smuss fjernes; Deretter kan tøyet vaskes på lavere temperatur.

- Mål opp vaskemiddel i forhold til vannhardheten, hvor skittent tøyet er og hvor mye tøy du vil vaske.

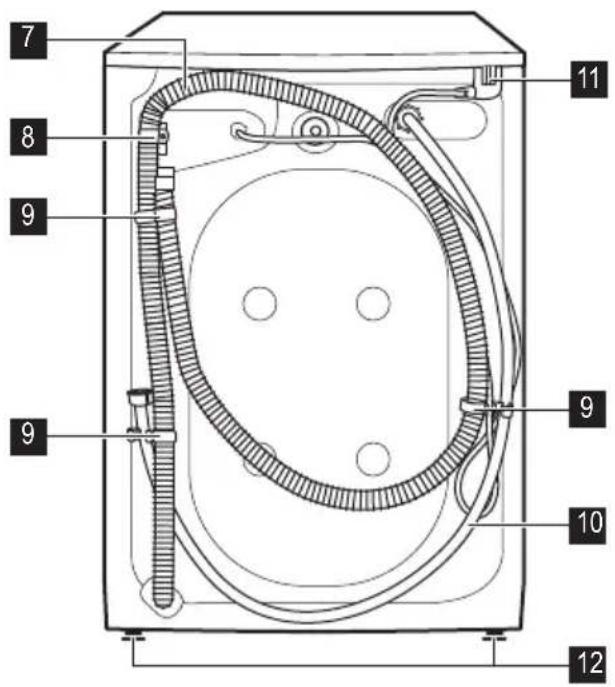

Produktbeskrivelse

1 Vaskemiddelskuff

2 Topplate

3 Betjeningspanel

4 Dørhåndtak

5 Typeskilt (på innvendig kant)

6 Justerbare føtter i front

7 Vannavløpsslange

8 Støtte for avløpsslange

9 Slangeholdere

10 Vanninntaksslange

11 Nettkabel

12 Fot bak

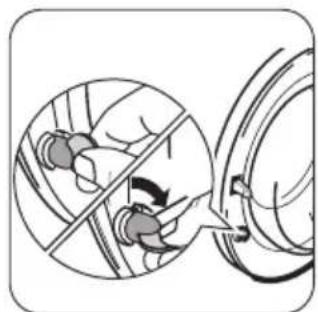

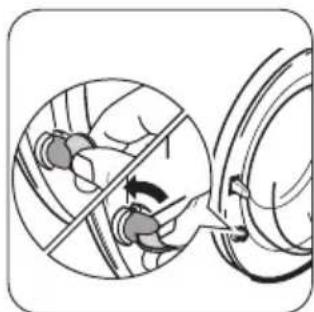

Barnesikringsfunksjon

For å aktivere denne funksjonen, dreier du bryteren (uten å trykke den inn) på innsiden av døren med urviserne til sporet står vannrett. Bruk en mynt om nødvendig.

For å deaktivere denne funksjonen og igjen gjøre det mulig å lukke døren, dreier du knappen mot urviserne til sporet står loddrett.

Tekniske data

Mål Bredde		60 cm
	Høyde	85 cm
	Dybde	50 cm
	Dybde (totale mål)	54 cm
StrømtilkoplingSpenning - Totaleffekt - Sikring	På typeskiltet på kanten av døren finner du informasjon om strømtilkop-ling.
Vanntilførselstrykk Minimum	Maksimum	0,05 MPa0,8 MPa
Maksimal ileggsmengde Bomull 6 kg
Sentrifugehastighet Maksimum 1200	opm (ZWGB 5120P)	1400 opm (ZWGB 5140P)

Montering

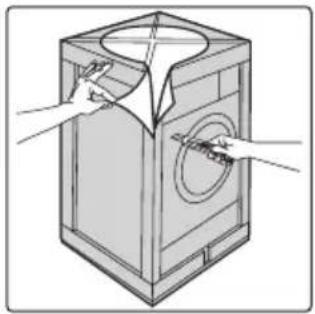

Pakke ut maskinen

Advarsel

- Les kapittelet "Sikkerhetsinformasjon" nøye før du installerer maskinen.

Advarsel Det anbefales at du fjerner og tar vare på alle transportsikringsdelene, slik at du kan montere dem igjen hvis du senere vil flytte produktet.

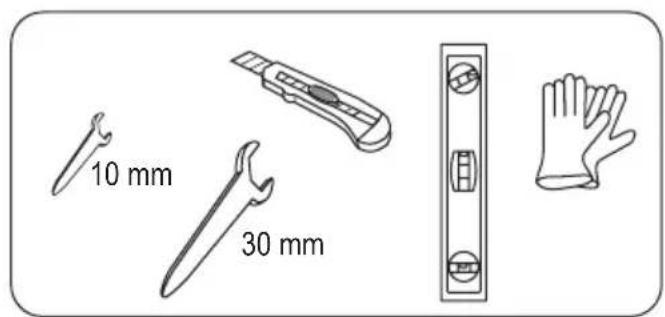

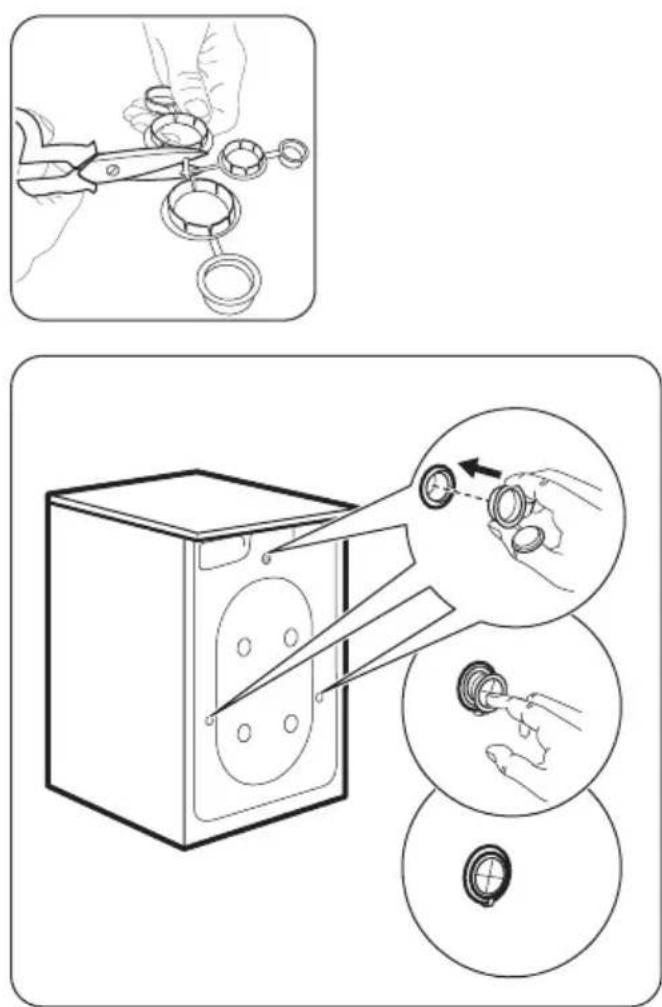

Nødvendig verktøy

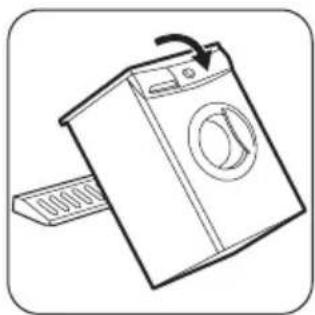

- Legg frontstykket på gulvet bak produktet og legg deretter produktet forsiktig med baksiden ned på frontstykket. Sørg for at slangene ikke blir klemt när du gjør dette.

- Fjern emballasjen fra bunnen.

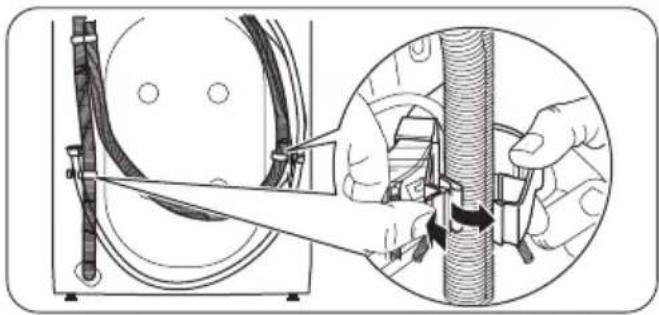

- Åpne døren og ta av plastslangeføringen, posen som inneholder instruksjonsheftet og plastplugghettene fra trommelen.

Advarsel Ikke fjern slangen fra det bakre festet. Fjern slangen kun hvis det er nødvendig å tømme maskinen for vann. Se "Forholdsregler ved frost" og "Hva må gjøres, hvis ...".

- Tett de øvre små hullene og de to store hullene med de tilsvarende plugghettene i plast.

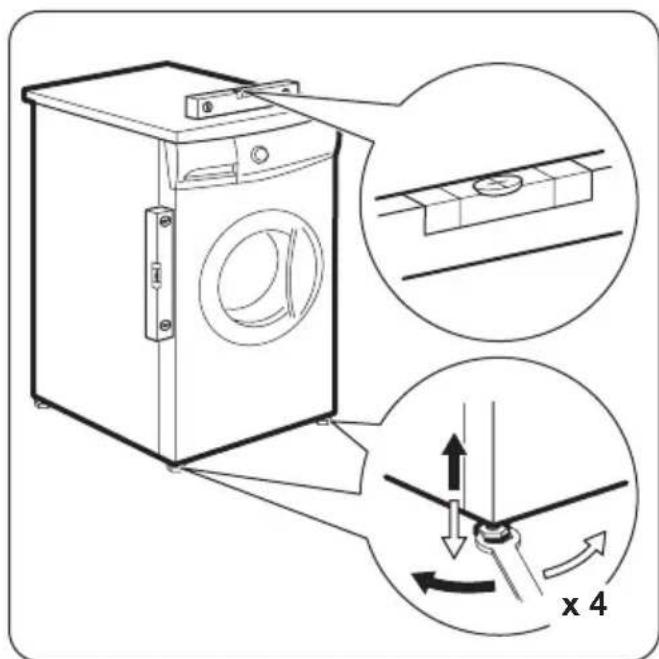

Plassering og vatring

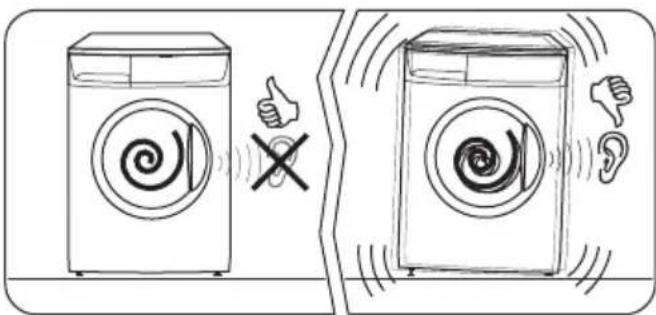

Sett maskinen i vater ved å skru justeringsføttene opp eller ned

Maskinen MÅ være i vater og stabil på et plant, fast gulv. Om nødvendig, bruk et vater for å stille den i posisjon. Alle nødvendige justeringer kan gjøres med en skrutrekker.

Ved å justere maskinen så den står nøyaktig i vater forhindres vibrasjoner, støy og at maskinen flytter seg under drift

Kople slangen til en kran med 3/4-tommers gjengestykke

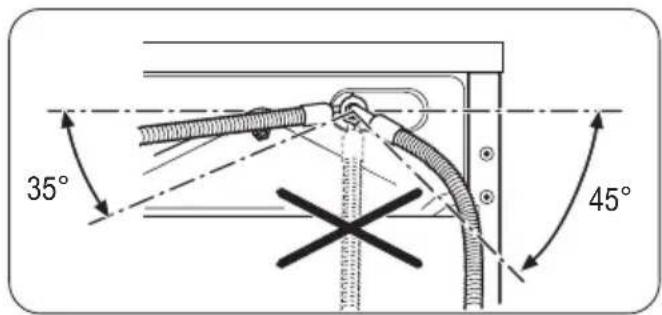

Løsne ringmutteren og legg slangen enten mot venstre eller mot høyre, avhengig av hvor vannkranen er plassert Ikke plasser inn-taksslangen slik at den vender ned-

over.Når tilførselsslangen er plassert som den skal, må du huske å feste ringmutteren igjen for å unngå lekkasjer.

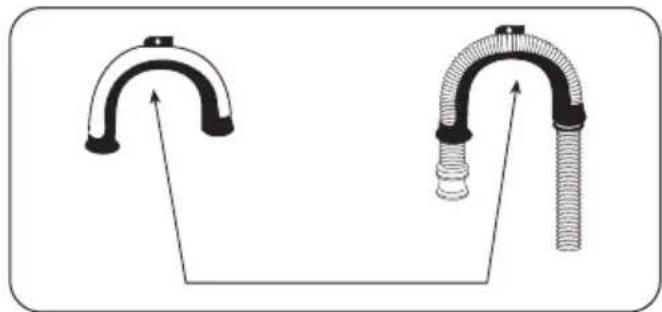

Vannavløpsslange

Lag først en løkke i enden av avløpsslangen ved hjelp av slangeføreren av plast som er medsendt maskinen.

Avløpsslangens ende kan forbindes på fire måter:

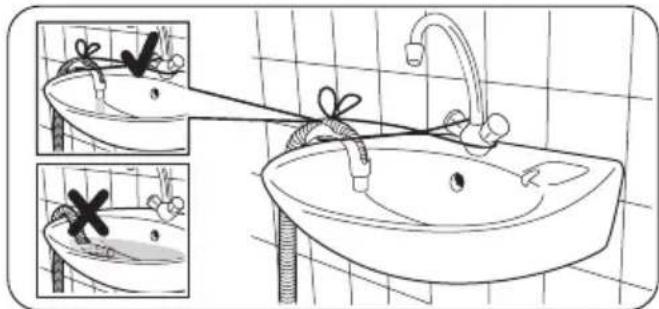

- Hektet over kanten på en oppvaskkum med plastslangeføreren.

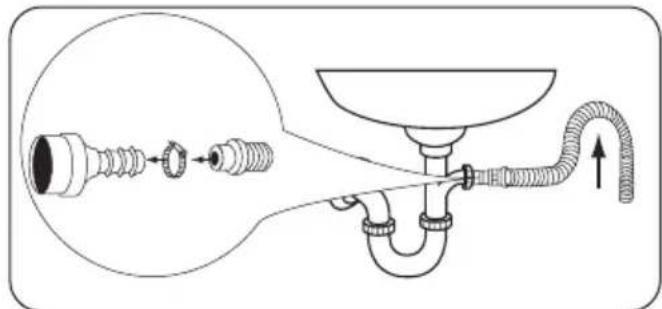

- På en utløpsstuss på avløpet.

Dytt avløpsslangen på tappekranen og sikre den med en klips, og sørg for at det dannes en løkke på avløpsslangen for å forhindre at det kommer avløpsvann fra avløpsrøret som går inn i maskinen.

Hvis utløpsstussen ikke er brukt før, skal man ta av alle blindplugger.

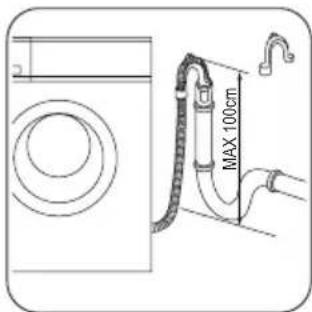

- Direkte inn i et avløpsrør med en høyde på ikke mindre enn 60 cm og ikke mer enn 100 cm

Avløpsrørets ende må alltid være ventilert, dvs. at den innvendi- ge diameteren på av- løpsrøret må være større enn en utvendi- ge diameteren på av- løpsrøret Avløpsslan- gen må ikke ligge i knekk

- Direkte til et innebygdt avløpsrør i veggen.

i Avløpsslangen kan forlenges inntil maksimum 4 meter. Ekstra avløpsslange og slangekopling kan bestilles fra vår serviceavdeling

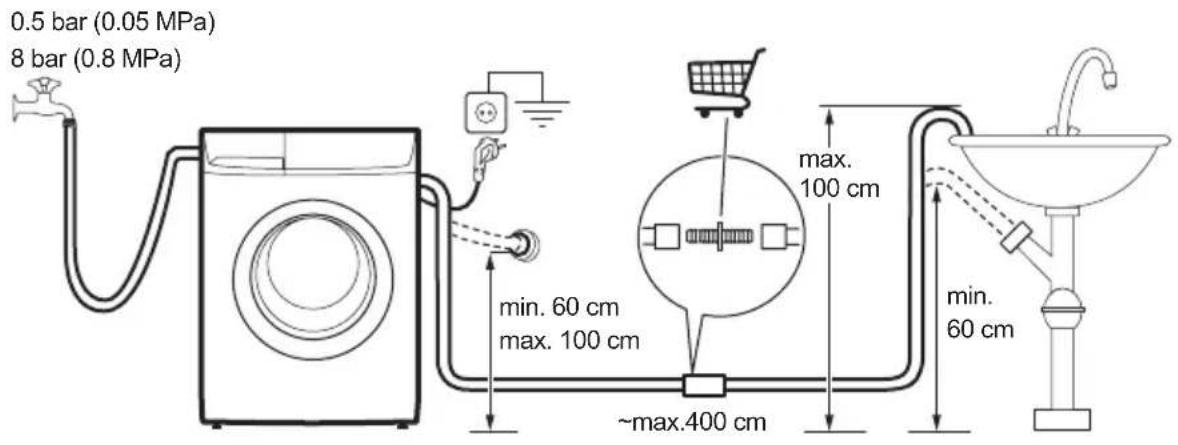

Oversikt over koblinger

Elektrisk tilkopling

• Apparatet må være jordet.
• Kontroller at den elektriske informasjonen på typeskiltet er i samsvar med nettledningen i hjemmet ditt.
• Bruk alltid korrekt installert, jordet stikkontakt.
• Ikke bruk doble stikkontakter, forbindelsesklemmer eller skjøteledninger. Brannfare.

• Skift aldri ut nettledningen selv. Kontakt kundeservice.

• Pass på at støpselet ikke ligger i klem eller kommer til skade på baksiden av apparatet.

• Påse at støpselet er tilgjengelig etter monteringen.
• Ikke trekk i kabelen når du trekker støpselet ut av stikkontakten. Trekk alltid i selve støpselet.
• Dette produktet er i overensstemmelse med EU direktivene.

Første gangs bruk

• Forsikre deg om at elektriske koplinger og vanntilførselsforbindelser stemmer overens med monteringsanvisningen.
  i • Pass på at trommelen er tom.
  i • Kjør et program for bomull uten klær i maskinen på høyeste temperatur for å

rengjøre eventuelle produksjonsrester fra maskinens trommel og kar, før du vasker for første gang Hell et 1/2 målebeger vaskemiddel i kammeret for vaskemiddel til hovedvasken og start maskinen.

Daglig bruk

Sortere tøyet

Følg vaskesymbolene på hvert plagg og produsentens vaskeinstruksjoner. Sorter vasken slik: hvitt, farget, syntetisk, finvask, ull.

Før du legger tøyet i maskinen

Viktig Pass på at det ikke er metallgjenstander i tøyet (f.eks. hårspenner, sikkerhetsnåler, binders) Knepp igjen putetrekk og lukk alle glidelåser, hemper og trykknapper. Knyt sammen eventuelle belter eller lange snorer. Ta av allle kroker (for eksempel gardiner).

• Vask aldri hvitt og kulørt tøy sammen Hvitt tøy kan bli «grålig» etter vaskingen
• Nyfarget tøy kan farge av i første vask. Derfor bør det vaskes separat første gang.
• Gni særlig flekkede områder inn med et flekkfjerningsmiddel eller vaskemiddelpasta.
• Behandle gardiner særlig skånsomt.
• Vask sokker og hansker inne i en pose eller et nett.

For tørkede flekker, legg i bløt over natten i vann med spesialmiddel, gni deretter inn med vaske-middel og vann.

Oljebasert maling: Fukt med bensin flekkfjerner, legg plagget på en myk klut og bearbeid flekken for hånd; flere ganger.

Tørkede fettflekker: fukt med terpentin, legg plagget på en myk overflate, og bearbeid flekken med fingertuppene og en bomullsklut.

Kulepenn og lim: fukt med aceton ^1) , legg plagget på en myk klut og bearbeid flekken for hånd.

Leppestift: fukt med aceton som over, behandle deretter flekken med metylsprit. Restflekker behandles med blekemiddel.

Rødvin: bløtlegg i vann og vaskemiddel, skyll og behandle med eddiksyre eller sitronsyre, skyll. Restflekker behandles med blekemiddel.

Blekk: avhengig av typen blekk, fuktes tekstilen først med aceton ^1) , deretter med eddiksyre. Behandle merker på hvite tekstiler som ikke er borte med blekemiddel og skyll godt.

Tjæreflekker: behandle først med flekkfjerner, metylsprit eller bensin, gni deretter godt inn med vaskemiddelpasta.

Åpne døren ved å trekke dørhåndtaket forsiktig utover

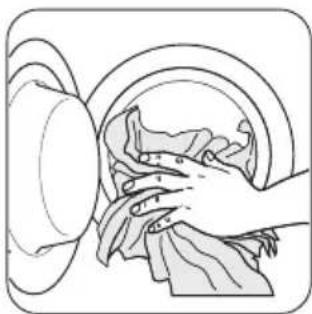

Legg tøy i maskinen

Anbefalt maksimal tøymengde er oppført i "Vaskeprogrammer".

Generelle regler

• Bomull, lin: trommelen full, men ikke for tett-pakket
• Syntetisk: trommelen ikke mer enn halvfull
• ∅mfintlige tekstiler og ull: trommelen ikke mer en tredjedels full

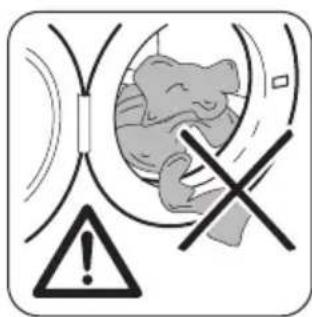

Lukk døren forsiktig

Advarsel Sørg for at ikke det henges fast noe tøy når du lukker døren.

Vaskemidler og tilsetningsmidler

Gode vaskeresultater avhenger blant annet av det vaskemiddelet som blir brukt, og korrekt mengde reduserer belastningene på miljøet.

Selv biologisk nedbrytbare vaskemidler inneholder stoffer som i større mengder kan skade den økologiske balansen.

Valg av vaskemiddel avhenger av tekstiltype (finvask, ull, bomull osv.), farge, vasketemperatur og hvor skittent tøyet er.

Alle typer vanlige vaskemidler for vaskemaskin kan brukes i denne maskinen:

• vaskemiddel i pulverform for alle typer tekstiler
• vaskemiddel i pulverform for ømfintlige tekstiler (40°C maks) og ullplagg
• vaskeprogrammer ved lavere temperaturer (60°C maks) for alle typer tekstiler, eller spesialmiddel kun for ull.

i Vaskemiddelskuffen er utstyrt med en klaff for flytende vaskemiddel. Ikke ha klaffen nede med vaskemiddel som inneholder gele, med programmer som har forvask, med tidsforvalg. I alle disse tilfellene kan du bruke doseringsballer eller vaskeposer som er medsendt vaskemiddelet. Ta ut doseringsballen/vaskeposen på slutten av vaskesyklusen.

Mengde vaskemiddel som skal brukes

Type og mengde vaskemiddel avhenger av type tekstil, ilagt tøymengde, hvor skittent tøyet er og hvor hardt vannet er der du bor.

For å finne riktig mengde vaskemiddel, skal du alltid se hva som er skrevet på produktemballasjen.

- tøyet bare er litt skittent - det danner seg mye skum under vask

Hvis vannhardhetsgraden er medium eller høy, anbefaler vi at du bruker et vannbløtemiddel og alltid følger produsentens instruksjoner.

W Rommet for va- skemiddel i pulver- el- ler væskeform som brukes til hovedvask.

Rom for flytende tilsetningsmidler (skyllemiddel, stivelse)

Advarsel Avhengig av vaskemiddeltype du bruker (pulver eller flytende), skal du sørge for at klaffen som er inne i hovedvaskerommet, er i ønsket stilling.

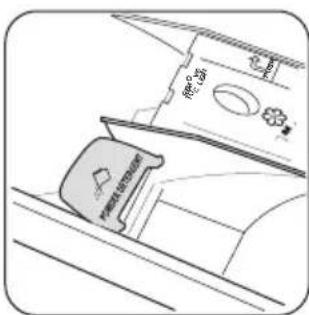

Klaff for pulver eller flytende vaskemiddel

OPP – Klaffstilling hvis du bruker PULVER vaskemiddel

NED - Klaffstilling hvis du bruker FLY- TENDE vaskemiddel under hoved- vask

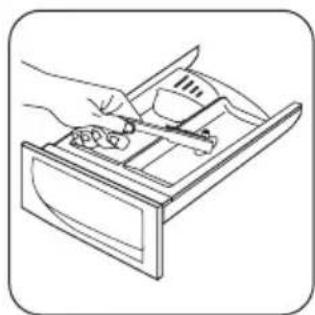

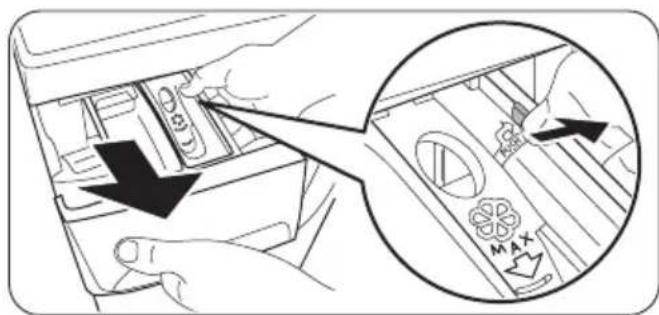

- Ta ut skuffen. Dra skuffekanten utover som vist med pilen (PUSH) for å gjøre uttrekket av skuffen enklere.

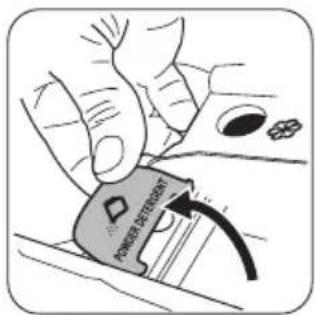

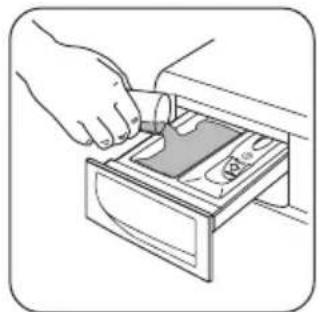

Klaffen er ned og du ønsker å bruke vaskepulver:

- Roter klaffen oppover. Sørg for å plassere klaffen helt inn.

- Sett skuffen forsik- tig tilbake.

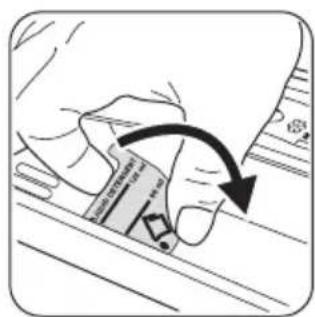

Klaffen er opp og du ønsker å bruke flytende vaskemiddel:

Advarsel Ikke bruk klaffen i "NED" stilling med:

- Vaskemiddel som er geléaktig eller tykk.

- Vaskepulver.

- Med programmer med forvask

I alle tilfellene over, skal klaffen brukes i "OPP" stilling.

Hell skyllemiddelet eller andre tilsetningsstoffer til merket i kammeret (ikke fyll over "MAKS"-merket i skuffen). Alle tilsetningsstoffer må fylles i riktig rom i vaskemiddelskuffen før vaskeprogrammet startes.

Lukk vaskemiddelskuffen

Velge et vaskeprogram

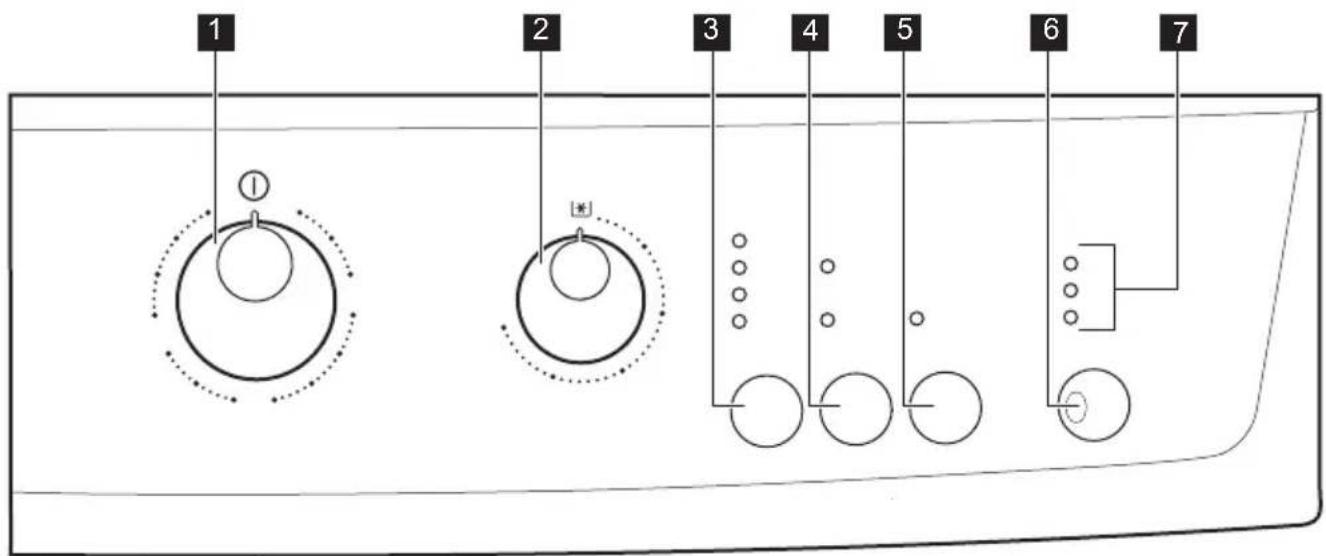

Man bruker betjeningspanelet for å velge vaskeprogrammer og forskjellige andre valgmuligheter. Når man har valgt en programknapp, vil den korresponderende indikatorlampen lyse. Ellers er den avslått.

For opplysninger om vaskeprogrammer og valg, les kapitlet «Vaskeprogrammer» Hvis du har valgt en feil tilleggsfunksjon, vil den røde kontrollampen på knappen 6 blinke 3 ganger.

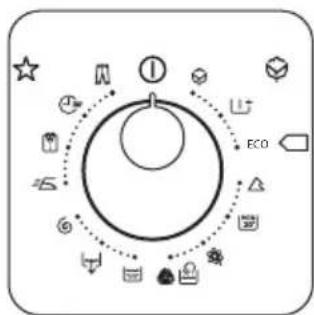

1 Programvelger

Vri programvelgeren til ønsket program. Programvelgeren kan dreies både med og mot urviserne. Den grønne kontrollampen til 6-knappen begynner å blinke: produktet er nå slått på.

Hvis du dreier programvelgeren til et annet program mens produktet er i gang, vil den røde kontrollampen til 6-knappen blinke tre ganger for å vise at valget er feil. Produktet vil ikke starte det nye programmet som er valgt.

• Hvis du vil slå av produktet, dreier du programvelgeren til ①.
• Hvis du vil avbryte eller endre et program som er i gang, slår du av produktet ved å dreie programvelgeren til ①. Velg det nye programmet ved å dreie programvelgeren til ønsket program. Start det nye programmet ved å trykke på 6-knappen igjen. Vannet i trommelen tømmes ikke ut.

2 Temperaturvelger

Drei bryteren med urviserne for å velge en passende temperatur til klesvasken.

[*]: Kald vask.

3 Alternativene redusert sentrifugering og skyllestopp

6 Redusert sentrifugering

Når et program velges, foreslår produktet automatisk den høye- ste sentrifugehastigheten som er innstilt for det programmet. Trykk på denne knappen gjentatte ganger for å endre sentrifu- gehastigheten, hvis du vil bruke en annen sentrifugehastighet. Den relevante lampen tennes.

Skyllestopp

Når denne funksjonen velges, blir vasken liggende i det siste skyllevannet for å hindre at tøyet blir krøllet. Vannet må pumpes ut før du åpner døren.

For å pumpe ut vannet, les avsnittet "Når programmet er slutt".

4 Starttidsforvalg

Programstart kan utsettes i 8 eller 4 timer med denne knappen. Den relevante lampen tennes.

Du må velge dette alternativet etter at du har valgt program og før du starter programmet.

Velge starttidsforvalg:

• velg vaskeprogram og ønskede tilvalg;
• velg starttidsforvalg ved å trykke på 4-knappen;
• trykk på 6-knappen:
• produktet starter nedtellingen time for time.
• Programmet vil starte når den innstilte utsettelsen er utløpt.

For å avbryte starttidsforvalget etter at programmet har startet:

• sett produktet på PAUSE ved å trykke på 6-knappen;
• trykk på 4-knappen én gang, og lampen for det aktuelle alternativet slokkes;
• trykk på 6-knappen en gang til for å starte programmet.
  STARTTIDSFORVALG kan ikke velges sammen med tømme-programmet.

Viktig Du kan bare endre den valgte utsettelsen etter at du har valgt vaskeprogrammet på nytt. Døren vil være låst under hele utsettelsestiden. Hvis du må åpne døren, må du først sette produktet på PAUSE (ved å trykke på 6-knappen) og vente i noen minutter. Trykk på 6-knappen etter at du har lukket døren igjen.

5 Superkort Når du trykker på denne knappen, tennes den tilhørende kon-

Kort syklus for lett skitne plagg eller for tøy som bare trengs å friskes opp.

Det anbefales redusert tøymengde med dette tilvalget:

• Bomull 3 kg
• Syntetiske stoffer og finvask 1,5 kg

4 Ekstra skylling

Dette produktet er laget med tanke på å spare vann. For personer med svært følsom hud (som er allergiske mot vaskemidler) kan det imidlertid være nødvendig å skylle tøyet ekstra godt. Hold knappene 4 og 5 inne samtidig i noen sekunder: kontrollampen 7.2 tennes. Denne funksjonen blir værende aktivert. Du deaktiverer den ved å holde inne de samme knappene igjen til kontrollampen 7.2 slokker.

6 Start/pause Start programmet ved å trykke på knappen 6

• For å starte det valgte programmet, trykker du på 6-knappen, og den tilhørende grønne kontrollampen vil slutte å blinke. Kontrollampen 7.1 tennes for å angi at produktet starter og at døren er låst. Hvis du har valgt starttidsforvalg, vil produktet starte nedtellingen.
• For å avbryte et program som er i gang, trykker du på 6-knappen: den tilhørende grønne kontrollampen begynner å blinke. Du kan endre enkelte alternativer til et program som er i gang, før de startes av programmet.
• For å starte programmet på nytt fra der det ble stoppet, trykker du på 6-knappen.
• Etter at programmet har startet er døren låst. Hvis du av en eller annen grunn må åpne døren, må du først sette produktet på PAUSE ved å trykke på 6-knappen. Døren kan åpnes etter noen minutter.

Hvis døren fortsatt er låst, betyr det at produktet allerede er under oppvarming eller at vannstanden er for høy. Prøv aldri å bryte opp døren!

Hvis du ikke kan åpne døren, men er nødt til å åpne den, må du slå produktet av, ved å dreie programvelgeren til Ⓔ . Etter noen minutter kan du åpne døren (vær oppmerksom på vannstanden og temperaturen!). Når du har lukket døren igjen, må du velge programmet og tilvalgene på nytt og trykke på 6-knappen.

7.1 Kontrollamper

• Når du starter programmet ved å trykke på 6-knappen, tennes kontrollampen for vaskefasen (7.1). Det betyr at produktet er i gang.
• Kontrollampen for ekstra skylling (7.2) tennes när produktet foretar en ekstra skylling.
• Når programmet er ferdig, tennes kontrollampen for programslutt (7.3).

Når programmet er slutt

Dersom det er valgt et program eller et tilvalg som avsluttes med vann i trommelen, forblir døren låst for å angi at vannet må pumpes ut før du kan åpne døren.

Følg anvisningene nedenfor for å tømme ut van- net:

• Drei programvelgeren til ①.
• Velg programmet for utpumping eller sentrifugering.
• Reduser sentrifugehastigheten om nødvendig ved hjelp av tilsvarende knapp.
• Trykk på 6-knappen.

Når programmet er slutt, kan døren åpnes. Drei programvelgeren til ① for å slå av produktet.

Ta ut tøyet fra trommelen og kontroller at trommelen er tom. Hvis du ikke skal vaske mer, stenger du vannkranen. La døren stå på gløtt for å

hindre at det danner seg mugg og ubehagelig lukt.

som du finner inne i dørrammen (se "Barnesikring" for mer informasjon, i kapittelet "Produktbeskrivelse").

Standby: i løpet programinnstillingen og når programmet er ferdig, hvis programvelen og noen andre knapper ikke røres, blir gisparesystemet aktiver etter noen minutter.

Kontroller dørpakningen og fjern gjenstander som sitter fast i kanten på slutten av hver syklus.

Vaskeprogram

Program - Høyeste og laveste temperatur - Beskrivelse av syklus - Maksimal sentrifugehastighet - Maksimal tøymengde - Tøytype	Tilvalg	Vaskemiddel-beholder
[SXA7]BOMULL90°-(Kald)Hovedvask - Skyllinger - Maks sentrifugehastighet ved 1200 o/min for modell ZWGB5120P, (1400 o/min for modell ZWGB5140P)Maks. tøymengde 6 kg - Redusert tøymengde 3 kgHvit og farget bomull, og lin.. Normalt skittent tøy.	REDUSERT SENTRIFU-GERING,SKYLLESTOPP,STARTTIDSFORVALG,SUPERKORT1),EKSTRA SKYLLING
* BOMULL MED FORVASK90°-(Kald)Forvask - Hovedvask - Skyllinger - Maks sentrifugehastighet 1200 o/min for modell ZWGB5120P, (1400 o/min for modell ZWGB5140P)Maks. tøymengde 6 kg - Redusert tøymengde 3 kgHvit og farget bomull, og lin.. Svært skittent tøy.	REDUSERT SENTRIFU-GERING,SKYLLESTOPP,STARTTIDSFORVALG,SUPERKORT1),EKSTRA SKYLLING
BOMULL ECO - [40°C]Hovedvask - Skyllinger - Maks sentrifugehastighet 1200 o/min for modell ZWGB5120P, (1400 o/min for modell ZWGB5140P)Maks tøymengde 6 kgHvit og farget bomull. Dette programmet kan velges for lett eller normalt skittent tøy av bomull. Temperaturen blir lavere og vasketiden forlenges. Dermed oppnås et godt vaskeresultat, samtidig som du sparer energi.	REDUSERT SENTRIFU-GERING,SKYLLESTOPP,STARTTIDSFORVALG,EKSTRA SKYLLING
SYNTETISK60° - (Kald)Hovedvask - Skylinger - Maks sentrifugehastighet 1200 o/min for modell ZWGB5120P, (900 o/min for modell ZWGB5140P)Maks. tøymengde 3 kg - Redusert tøymengde 1,5 kgSyntetiske tekstiler eller blandingstekstiler: undertøy, farget tøy, krympefrie skjorter, bluser. Normalt skittent tøy.	REDUSERT SENTRIFU-GERING, SKYLLESTOPP, STARTTIDSFORVALG, SUPERKORT ^1) , EKSTRA SKYLLING
MIKS 20°20°Hovedvask - Skylinger - Maks sentrifugehastighet 1200 o/min for modell ZWGB5120P, (900 o/min for modell ZWGB5140P)Maks tøymengde 3 kgMeget energieffektivt kaldt vaskeprogram for lett skittent tøy. Dette programmet krever et vaskemiddel som er aktivt i kaldt vann.	REDUSERT SENTRIFU-GERING, SKYLLESTOPP, STARTTIDSFORVALG, EKSTRA SKYLLING
FINVASK40°- (Kald)Hovedvask - Skylinger - Maks sentrifugehastighet 700 opmMaks. tøymengde kg 3 - Redusert tøymengde 1,5 kg∅mfintlige tekstiler: akryl, viskose, polyester. Normalt skit-tent tøy.	SKYLLESTOPP, STARTTIDSFORVALG, SUPERKORT ^1) , EKSTRA SKYLLING
ULL/HÄNDVASK40°- (Kald)Hovedvask - Skylinger - Maks sentrifugehastighet 1200 o/min for modell ZWGB5120P, (900 o/min for modell ZWGB5140P)Maks tøymengde 2 kgMaskinvaskbar ull, håndvaskbar ull og ømfintlige teks-tiler med symbolet "håndvask". Merk: Et enkelt eller et stort plagg kan føre til ubalanse. Hvis produktet ikke starter den siste sentrifugeringsfasen kan du legge i flere plagg, forandre på ileggsmengden manuelt og deretter velge sentrifugerings-programmet.	REDUSERT SENTRIFU-GERING, SKYLLESTOPP, STARTTIDSFORVALG
SKYLLINGSkylling - Kort sentrifugehastighet med 700 opm. Hvis du vel-ger en høyere sentrifugehastighet enn 700 opm, vil produktet kjøre en lang sentrifugering når du trykker på den aktuelle knappen. (Maksimal sentrifugehastighet ved 1200 o/min for modell ZWGB5120P; 1400 o/min for modell ZWGB5140P)Maks tøymengde 6 kgFor å skylle og sentrifugere bomullsklær som er håndvasket. Velg tilvalget EKSTRA SKYLLING for å intensivere skyllingen. Produktet legger til ekstra skyllinger. T∅MMINGPumper ut vannetFor å tømme ut vannet som er igjen i trommelen.	REDUSERT SENTRIFU-GERING, SKYLLESTOPP, STARTTIDSFORVALG, EKSTRA SKYLLING
[S3A0V] SENTRIFUGERINGTømming og lang sentrifugering ved maks sentrifugehastighet: 1200 opm for modell ZWGB5120P (1400 opm for modell ZWGB5140P)Maks tøymengde 6 kgSeparat sentrifugering for håndvasket tøy og etter programmer med alternativet Skyllestopp. Du kan velge sentrifugehastighe- ten med den aktuelle knappen for å tilpasse hastigheten til det tøyet du vil sentrifugere.Hvis du velger en sentrifugehastighet på 700 opm, vil produk- tet kjøre en kort sentrifugering når du trykker på den aktuelle knappen.	REDUSERT SENTRIFU- GERING, STARTTIDSFORVALG
[0046] Spesialprogrammer
[S2A4] STRYKELETT60°-(Kald)Hovedvask – Skyllinger – Maks sentrifugehastighet 900 opmFor å oppnå det beste antikrøllresultatet, må du redusere mengden syntetisk tøy. (Anbefalt tøymengde 1 kg)Syntetiske tekstiler eller blandingstekstiler. Skånsom vask og sentrifugering for å unngå krølling. Produktet utfører ekstra skyllinger.	REDUSERT SENTRIFU- GERING, SKYLLESTOPP, STARTTIDSFORVALG, EKSTRA SKYLLING
SKJORTER30°Hovedvask – Skyllinger – Maks sentrifugehastighet 900 opmSyntetiske tekstiler og blandingstekstiler. Passer for 5 - 6 lett skitne skjorter.	REDUSERT SENTRIFU- GERING, STARTTIDSFORVALG
30' MINI 30'30°Hovedvask – Skyllinger – Maks sentrifugehastighet 700 opmMaks tøymengde 3 kgEn kort syklus for syntet og finvask. Lett skittent tøy eller tøy som bare trenger oppfrisking.	STARTTIDSFORVALG
JEANS60°- (Kald)Hovedvask - Skyllinger - Maks sentrifugehastighet 1200 o/min for modell ZWGB5120P, (900 o/min for modell ZWGB5140P)Maks tøymengde 3 kgBukser, skjorter eller jakker i dongeri og jersey laget med "hi-tech"-materialer. Alternativet Ekstra skylling aktiveres automatisk.	REDUSERT SENTRIFU-GERING, SKYLLESTOPP, STARTTIDSFORVALG

1) Hvis du velger tilvalget SUPERKORT ved å trykke på 5-knappen, anbefaler vi å redusere maks mengde som vist. Maksimal tøymengde er mulig, men med noe redusert vaskeresultater.
2) Standardprogrammer for energimerkede forbruksverdier.

I henhold til regulering 1061/2010 er disse programmene, hver for seg, "Standard 60 °C-bomullsprogram" og "Standard 40 °C-bomullsprogram". De er de mest effektive programmene der forbruk av strøm og vann sees i forhold til hverandre, for å vaske normalt skittent bomullstøy.

Vanntemperaturen på vaskefasen kan være forskjellig fra temperaturen som er satt for det valgte programmet.

Forbruksverdier

Informasjonen i denne tabellen er omtrentlig. Informasjonen kan endres av ulike årsaker: mengde, tøytype, vann og omgivelsestemperatur.

Programmer Tøy-mengde (kg)	Energiforbruk (kWh)	Vannforbruk (li-ter)	Omtrentlig pro-gramvarighet (minutter)	Gjenværende fuktighet (%)1)
Koke-/Kulørt 60 °C	6 1.2 72 170			532) / 523)
Koke-/Kulørt 40 °C	6 0.75 72 145			532) / 523)
Lettstelt 40 °C 3 0.6	57 95 35
Finvask 40 °C 3 0.6	65 75 35
Ull/håndvask 30 °C	2 0.3 48 55 30
Standard bomullsprogrammer
Standard 60 °C bomull	6 1.07 54 194			532) / 523)
Standard 60 °C bomull	3 0.79 43 172			532) / 523)
Standard 40 °C bomull	3 0.61 43 167			532)/523)

1) Når sentrifugeringsfasen er slutt.
2) For modell ZWGB 5120P.
3) For modell ZWGB 5140P.

Av-modus (W) Forblitt på-modus (W)
0.48 0.48
Opplysningene i tabellene ovenfor er i samsvar med EU-kommisjonens regulering 1015/2010 implementere direktivet 2009/125/EC.

Stell og rengjøring

Advarsel Slå av maskinen og ta ut strømpluggen fra kontakten før rengjøring.

Vedlikeholdsvask

Når du bruker vaskemaskinen ved lave temperaturer, kan det lett danne seg et belegg inni trommelen.

Vi anbefaler at du gjennomfører en vanlig vaskesyklus som en vedlikeholdsvask.

Gå frem på følgende måte:

Rengjøre vaskemiddelskuffen

Skuffen for vaskemiddel og tilsetningsmidler bør rengjøres regelmessig.

- Den øverste delen av kammeret for tilsetningsmidler kan også fjernes for å lette rengjøringen.

• Bruk en liten børste for å rengjøre og fjerne alle vaskemiddelrester.
• Rengjør alle de delene som er fjernet fra vaskemiddelskuffen under springen for å fjerne alle spor etter oppsamlet vaskemiddel.

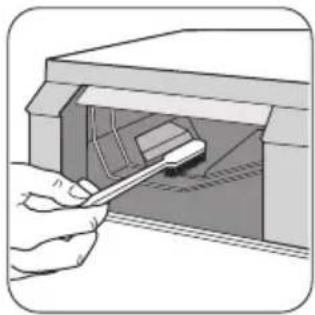

- Bruk børsten for å rengjøre sporet, vær sikker på at både den øvre og den nedre delen er ordentlig rengjort.

Etter rengjøring av dispenseren og sporet til skuffen, skal de settes på plass igjen

Rengjør avløpsfilteret.

Filteret holder lo eller fremmedlegemer unna va- sketøyet.

Pumpen må rengjøres med jevne mellomrom. Gå frem som følger for å rengjøre filteret:

• vri programvelgeren til stilling ①;
• trekk ut stikkontakten;
  ▪ åpne dørene;

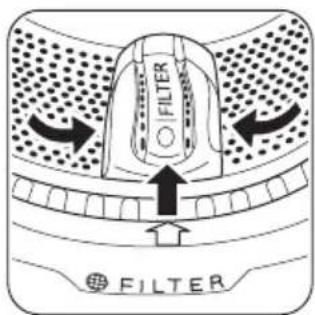

- åpne filterdekselet ved å trykke på spesialkroken og dreie dekselet opp-over;

Advarsel Hold filterdekselet

åpent til filteret er fjernet.

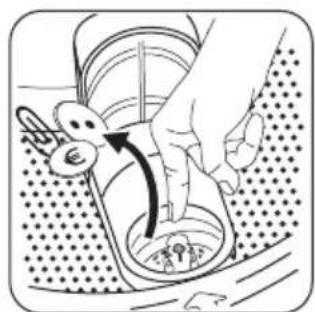

- fjern lo og smågjenstander fra rundt filteret før filteret fjernes;

- ta av filteret og rengjør det under kranen;

• sett om nødvendig filterdekselet tilbake på riktig plass.

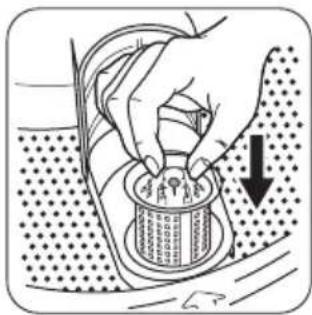

• åpne filterdekselet og sett inn filteret igjen;

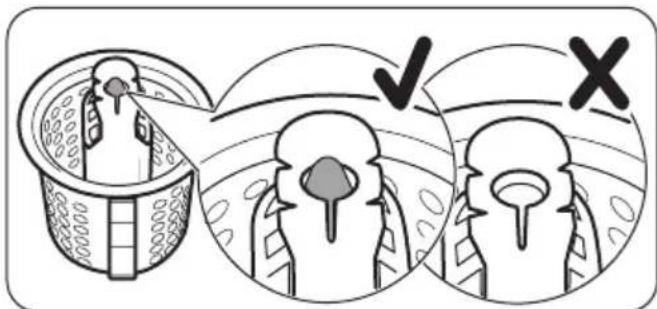

Når indikatoren på toppen av filteret er synlig og blokkert, er filteret satt inn riktig.

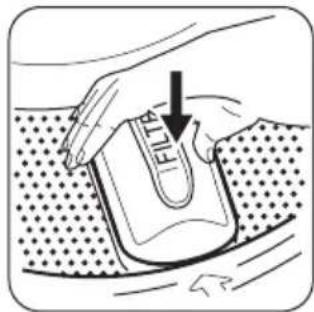

• lukk filterdekselet;
• sett i stikkontakten igjen.

Rengjøre filteret i vanninntaksslangen

Viktig Hvis maskinen ikke fylles, tar lang tid å fylle med vann, blinker den røde startknappen eller displayet (hvis aktuelt) viser den relevante alarmen (se kapittelet "Hva må gjøres, hvis..." for mer informasjon), sjekk om vanninnløpsfiltrene er tilstoppet.

Rengjøre filteret i vanninntaksslangen:

• Steng vannkranen.
• Skru løs slangen fra kranen.

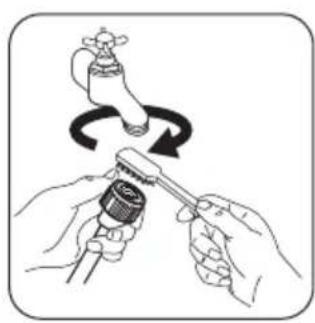

• Rengjør filteret i slangen med en stiv børste.

• Skru løs slangen fra maskinen. Ha et håndkle i nærheten fordi noe vann kan renne ut.

• Rengjør filteret i ventilen med en stiv børste eller med en klut.

• Kople slangen til maskinen igjen, og forsikre deg om at tilkoblingen er tett.

• Åpne vannkranen.

Hva må gjøres, hvis...

Maskinen vil ikke starte eller stopper under drift. Visse problemer skyldes manglende, grunnleggende vedlikehold eller at noe er oversett. Dette kan løses ved hjelp av henvisningene som er beskrevet i oversikten, uten at du må tilkalle servicetekniker

lampe tennes for å indikere at maskinen ikke virker.

Før du kontakter nærmeste servicesenter, bør du gjennomføre kontrollene som er angitt ne-denfor.

Feilkode og feilfunk- sjon Mulig årsak/løsning

Lyset til knappen 6 blinker og lyset 7.2 tennes: Problem med tøm- ming av vannet

Vannkranen er stengt.

• Åpne vannkranen.
  Det er en knekk på vanninntaksslangen eller den ligger i klem.
• Kontroller koplingene på vanninntaksslangen.
  Filteret i inntaksslangen eller filteret i inntaksventilen er tilstoppet.
• Rengjør vanninntaksfiltrene (du finner mer informasjon under "Rengjøre vanninntaksfiltrene").

Det er en knekk på vannavløpsslangen eller den er i klem.

- Kontroller avløpsslangens tilkoblinger.

Avløpsfilteret er blokkert.

Hvis produktet stopper uten å tømme ut vannet, skal du først utføre en nødtømming:

• drei programvelgeren til ①;
• trekk ut stikkontakten til produktet;
• steng vannkranen;
• vent om nødvendig til vannet er avkjølt;
• skru av avløpsslangen fra støtten bak (se Forholdsregler ved frost) og hekt den av fra avløpet eller tappekranen;
• la den ligge på gulvet;
• sett en beholder på gulvet og legg enden av tømmeslangen i beholderen. Vannet skal renne ned i bollen av seg selv. Når beholderen er full, skal den tømmes. Gjenta prosedyren til det ikke kommer ut mer vann;
• skru tømmeslangen til støtten bak og sett den på plass igjen;
• åpne døren, ta ut tøyet;
• utfør rensing av filteret som beskrevet i "Rengjøre avløpsfilteret.";
• når rengjøringen er fullført, skal døren lukkes og støpselet settes inn igjen;
• kjør et tømmeprogram for å kontrollere om produktet fungerer.

Lyset til knappen 6 blinker og lyset 7.3 tennes: Åpen dør

- Lukk døren godt igjen.

Maskinen vil ikke starte eller stopper under bruk uten noen synlig alarm.

Før du kontakter nærmeste servicesenter, bør du gjennomføre kontrollene som er angitt ne-denfor.

Feil Mulig årsak/Løsning
Maskinen vil ikke starte:	Støpselet er ikke satt skikkelig inn i kontakten.· Sett støpselet skikkelig inn i kontakten.Stikkontakten er ikke strømførende.· Kontroller de elektriske installasjonene i huset der du bor.Sikringen har gått.· Skift sikring.Programvelgeren er ikke satt i riktig stilling eller det er ikke trykket på knapp 6.· Drei programvelgeren og trykk på 6-knappen igjen.Det er valgt starttidsforvalg.· Hvis tøyet skal vaskes med en gang, avbryter du tidsforvalget.
Maskinen tar inn vann og tømmer det ut igjen med en gang :	Enden av avløpsslangen sitter for lavt.· Se avsnittet i "Utpumping av vann" i kapittel "Installasjon".
Maskinen pumper ikke ut og/eller sentrifugerer ikke:	Det er valgt et tilvalg eller et program som slutter med skyllevannstopp eller som eliminerer alle sentrifugeringsfasene.· Velg programmet for utpumping eller sentrifugering.Tøyet ligger ikke jevnt fordelt i trommelen.· Fordel tøyet på nytt.
Det er vann på gulvet:	Det ble brukt for mye vaskemiddel eller uegnet vaskemiddel (danner for mye skum).· Reduser mengden vaskemiddel eller bruk et annet middel.Kontroller om det er lekkasje fra en av koplingene på vanninntaksslangen. Det er ikke alltid enkelt å få øye på om det renner vann ned langs slangen, sjekk om den er våt.· Kontroller tilkoblingen av inntaksslangen.Tømme- eller inntaksslangen er skadet.· Skift den ut med en ny.
Døren lar seg ikke åpne:	Programmet er fremdeles i gang.▪ Vent til vaskeprogrammet er slutt.Dørlåsen er ikke frigjort ennå.▪ Vent til dørlåsen er frigjort.Det er vann i trommelen.▪ Velg utpumpings- eller sentrifugeprogram for å tømme ut vannet.
Produktet vibrerer eller lager mye støy :	Transportsikring og emballasje er ikke fjernet.▪ Kontroller at vaskemaskinen er riktig montert.Produktet står ikke plant.▪ Juster føttene.Tøyet ligger ikke jevnt fordelt i trommelen.▪ Fordel tøyet på nytt.Det kan være for lite tøy i trommelen.▪ Legg i mer tøy.
Sentrifugeringen starter sent eller vaskemaskinen sentrifugerer ikke:	Maskinens elektroniske ubalansekontroll er aktivert fordi tøyet ikke er jevnt fordelt i trommelen. Tøyet fordeles på nytt ved at trommelen går motsatt vei. Dette kan skje flere ganger før ubalansen forsvinner og normal sentrifugering kan gjenopptas. Hvis tøyet fremdeles etter 10 minutter ikke ligger jevnt fordelt i trommelen, vil ikke maskinen sentrifugere. I så fall må du fordele tøyet manuelt og velge sentrifugeprogrammet selv.▪ Legg i mer tøy.Tøymengden er for liten.▪ Legg mer tøy i maskinen, endre tøymengden manuelt og velg deretter sentrifugeringsprogrammet
Det er ikke noe vann å se i trommelen:	Vaskemaskiner som baserer seg på moderne teknologi arbeider svært økonomisk og bruker svært lite vann, uten at dette går ut over vaskeresultatet.
Utilfredsstillende vaskeresultater	Det ble brukt for lite vaskemiddel eller vaskemiddelet er ikke egnet.▪ ∅k mengden vaskemiddel eller bruk et annet middel.Vanskelige flekker ble ikke behandlet før vask.▪ Bruk et flekkfjerningsmiddel for å behandle de vanskelige flekkene.Det ble ikke valgt riktig temperatur.▪ Kontroller om du har valgt riktig temperatur.For mye tøy i trommelen.▪ Reduser tøymengden.
Maskinen lager en uvanlig lyd	Denne vaskemaskinen er utstyrt med en motortype som lager en litt annen lyd enn vanlige motorer Den nye motoren gir mykere start og jevnere fordeling av tøyet i trommelen under sentrifugering. Dermed blir maskinen mer stabil.

Etter kontrollen er fullført, slå på maskinen og trykk på knapp 6 for å starte programmet på nytt.

Hvis feilfunksjonen eller feilkoden opptrer igjen, ta kontakt med et serviceverksted. Du finner da-

taene som servicesenteret trenger på typeskiltet. Vi anbefaler at du noterer opplysningene her:

Modellbeskrivelse

(MOD.)

PNC (produktnum-

mer) ....

Serienummer (S.N.) ....

Innehåll

Rengöring av filtren i tilloppsslangen

- Kontrollera tilloppsslangens anslutning.
