BRUKSANVISNING FJS 1074 C ZANUSSI

Din nye vaskemaskin med Jet System oppfyller alle krav til moderne klesvask: strøm og vannforbruk tilpasses automatisk vasketøymengde og -type.

• En temperaturvelger gir deg mulighet for å velge akkurat den temperaturen som er best egnet til hvert program.
• Det spesielle ullprogrammet behandler dine ullplagg ekstra skånsomt takket være en nyutviklet vaskerytme.
• På hvitvask kjøles vaskevannet automatisk ned til 60°C før tømming for å forhindre at plastavløpsrøret deformeres.

Sparetips / miljøvern

Du vasker mest økonomisk og miljøvennlig hvis du følger disse tipsene:

• De gunstigste forbruksverdiene oppnås när maskinen er helt full.
• Doser vaskemiddelet avhengig av vannets hardhetsgrad, hvor mye vasketøy som skal vaskes, og hvor skittent det er.
• Vask normalt skittent vasketøy på et økonomiprogram og lite skittent vasketøy på hurtigvask.

Miljøanvisninger

- Deponering av emballasjen

Emballasjematerialer som kan resirkuleres, er merket med symbolet og skal helst avleveres på mottaksstasjon for resirkulering.

PE< står for polyetylen
PS< står for polystyren
PP< står for polypropylen

- Skrotning av apparatet

Før det skrotes, må apparatet gjøres ikke-funksjonsdyktig ved at strømkabelen kappes over. Dessuten må dørlåsen gjøres ubrukelig for å forhindre at barn kan komme til å låse seg inne.

Henvend deg til kommunen (teknisk forvaltning) om hvor du kan komme av med den gamle maskinen eller ta kontakt med Electrolux Service (se telefonkatalogens gule sider).

Noen avsnitt i bruksanvisningen er merket med spesielle symboler. Disse symbolene har følgende betydning:

Her finner du viktige advarsler om hva du ikke må gjøre, da det kan forårsake skader på maskinen.

Her finner du opplysninger som det er viktig at du følger slik at maskinen fungerer som den skal.

Her finner du opplysninger som er av betydning for miljøet.

Vårt bidrag til miljøet: vi bruker resirkulert papir.

Innhold

Sikkerhetsregler 4

FOR BRUKEREN

Beskrivelse av maskinen

■ Valg av mer intensiv skylling 5
■ Såpeskuff 5
■ Programkort 5

Beskrivelse av maskinens betjeningspanel 6

Slik bruker du maskinen 7

■ Legg vasketøyet i trommelen 7
■ Mål opp riktig såpemengde og ha det i såpeskuffen 7
■ Ha i skyllemiddel 7
■ Velg ønsket funksjon 7
■ Velg vanntemperatur 8
■ Velg program og start maskinen 8
■ Programslutt 8

Tips til vasking 9

■ Sortér vasketøyet 9
■ Temperatur 9
■ Hvor mye tøy kan du vaske på én gang? 9
■ Vaskemidler og tilsetningsmidler 9-10
■ Tøysymboler 11

Programoversikt 12-13

Vedlikehold 14

■ Kabinett 14
■ Såpeskuff 14
■ Skuffehull 14
■ Avløpsfilter 14
■ Vanninnløpsfilter 15
■ Rengjøring av vaskemaskinen 15
■ Avkalking av vaskemaskinen 15
■ Tiltak ved risiko for minusgrader 15
■ Nødtømming 15

Alle som bruker maskinen, skal være fortrolige med betjeningen og sikkerhetsdetaljene. Ta vare på bruksanvisningen og sørg for at den følger med maskinen ved flytting eller eierskifte slik at den som bruker maskinen, kan lese om de forskjellige funksjonene og sikkerhetsforskriftene.

Installasjon og service

• Vaskemaskinen er bare beregnet til klesvask i en normal husholdning som beskrevet i denne bruksanvisningen.
  Hvis den brukes til andre formål, kan det medføre fare for skade på personer eller ting.
• Alt installasjonsarbeid og inngrep i maskinen samt legging av den elektrisk ledningen skal utføres av fagfolk. Arbeid utført av personer med utilstrekkelige fagkunnskaper kan medføre at maskinen ikke virker som den skal og i verste fall forårsake skader på personer og ting.
  ■ Service og reparasjoner skal utføres av et autorisert servicefirma. Bruk bare originale reservedeler. Forsøk ikke å reparere maskinen selv.
• Sørg for at maskinen ikke står på den elektriske ledningen, at vannavløps- og inntaksslangene ikke har skarpe knekk, og at underlaget er plant og stabilt.

■ Maskinen må bare betjenes av voksne. Glasset i døren kan bli svært varmt mens vaskingen pågår. La derfor ikke barn leke i nærheten av maskinen mens den er i gang.
■ Legg aldri vasketøy i trommelen uten først å se etter om den er tom.
■ Maskinen må ikke overbelastes (se «Vaskekapasitet»).
- En bh med støttebøyler bør ikke vaskes i vaskemaskin, da en bøyle som løsner, kan ødelegge annet vasketøy og sitte fast i trommelen.
Gjenstander som mynter, nåler, spikrer og skruer og lignende kan gjøre stor skade på maskinen. Sørg derfor for at alle lommer er tomme, pluss at knappeåpninger og glidelåser er lukket igjen før tøyet legges i maskinen.
- Vask små plagg som bånd, skjerf og sokker i en vaskepose, da de ellers kan sette seg fast mellom trommelen og den ytre beholderen.
- Følg alltid produsentens anbefalinger med hensyn til vaskemiddel- og skyllemiddeldosering. Overdosering kan skade maskinen og vasketøyet.
- Bruk ikke vaskemaskinen til kjemisk rens. La være å bleke eller farge tekstiler i maskinen. Dersom det skulle oppstå skader på grunn av dette, gjelder garantibestemmelsene ikke. Vasketøy som inneholder sterke kjemikalier, bør først skylles i vann før de legges i maskinen.
- Steng vannkranen og slå av hovedbryteren när vasken er slutt. La døren stå litt på gløtt när maskinen ikke er i bruk slik at dørtettingen holder seg smidig.

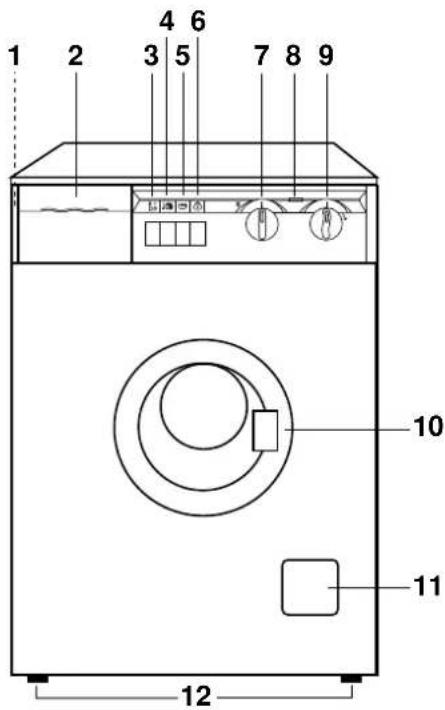

Beskrivelse av maskinen

1 Knapp for intensiv skylling
2 Såpeskuff/Programkort
3 AV/PÅ-knapp
4 Knapp for redusert sentrifugeringshastighet
5 Knapp for hurtigvask
6 Energispare-knapp
7 Temperaturvelger
8 Driftskontrollampe
9 Programvelger
10 Lukehåndtak
11 Avløpsfilter
12 Justerbare ben

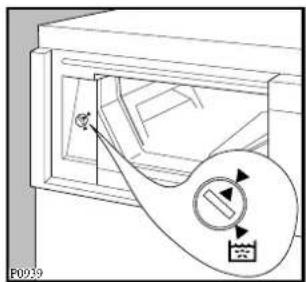

1 Valg av mer intensiv skylling

Maskinen er fra fabrikken innstilt på sparsomt vannforbruk. På program B, C og D utfører maskinen tre skyllinger. Når du velger mer intensiv skylling, utfører maskinen en ekstra skylling, og samtidig skjer de to mellomskyllingene med høyere vannstand.

Gå frem på følgende måte:

• Trekk ut såpeskuffen (se side 14)
• Drei knappen med en skrutrekker til den står på symbolet
• Skyv inn såpeskuffen igjen Dette anbefales i områder med svært bløtt vann og for personer med sart hud.

2 Såpeskuff

Rom til forvask

Rom til hovedvask

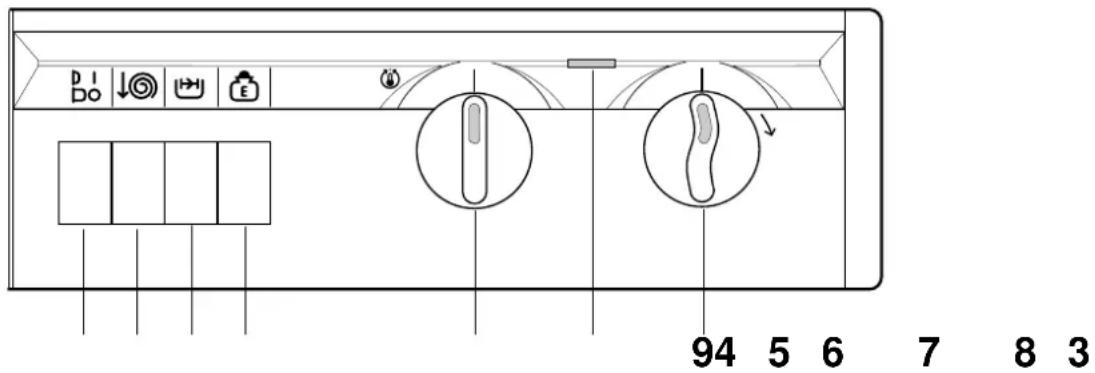

Beskrivelse av maskinens betjeningspanel

Når denne knappen trykkes inn, starter maskinen på det programmet som er valgt.

Hvis du trykker på denne knappen igjen (trykker knappen ut), slås maskinen av.

4 Knapp for redusert sentrifugeringshastighet ↓

Når du trykker på denne knappen reduseres omdreiningstallet ved sentrifugering

- ved normalvask fra 1000/1100/1200 til 650 omdr./min. og

- ved prog. «N» og «A» fra 650 til 450 omdr./min.

Når det trykkes på denne knappen i forbindelse med program «C» og «H», forkortes vasketiden. Brukes ved mindre skittent vasketøy og ved vasketemperaturer på 30°C til 60°C.

6 Energispare-knapp

Denne funksjonen brukes sammen med et økonomiprogram for å spare energi. Trykk inn denne knappen og bruk et vaskemiddel som er beregnet på lave vasketemperaturer.

Velg 40°-60°C istedenfor 60°-95°C ved bomull og 40°C istedenfor 60°C ved lettstelt: varigheten er densamme. Vaskeresultatet blir derfor like bra, og samtidig reduseres energiforbruket.

7 Temperaturvelger

Sett temperaturvelgeren på ønsket vasketemperatur. Av programoversikten kan du se hvilke temperature som egner seg til de forskjellige programmene.

Temperaturvelgeren kan vris både med og mot urviseren.

Når temperaturvelgeren står på *blir vannet ikke oppvarmet.

8 Driftskontrollampe

Denne lampen lyser når maskinen starter og den slokner når det trykkes på AV/PÅ-knappen igjen.

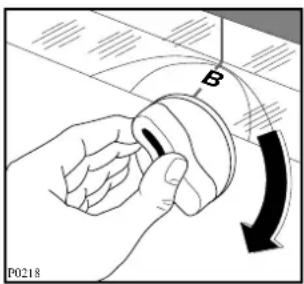

9 Programvelger

Velg program avhengig av hva du skal vaske og hvor skittent det er. Skru programvelgeren med urviseren til ønsket vaskeprogram.

i

Slik bruker du maskinen

Før du legger vasketøy i maskinen for første gang, bør du gjennomføre et program på 60°C uten forvask for å rengjøre vaskemaskinens trommel og innvendige deler. Ha et ^1/2 målebeger vaskemiddel i rommet for hovedvask i såpeskuffen og gjennomfør en vaskeprogram uten vasketøy.

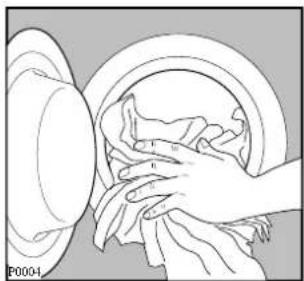

1. Legg vasketøyet i trommelen

Du skal høre at låsen går i hakk.

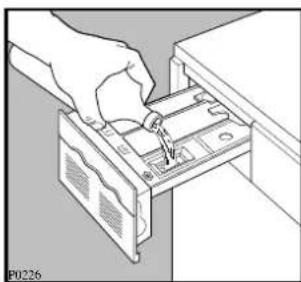

2. Mål opp riktig såpemengde og ha det i såpeskuffen

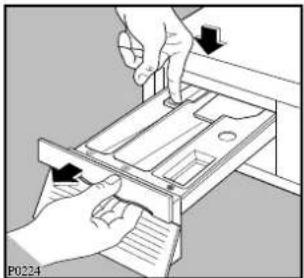

Trekk ut såpeskuffen i betjeningspanelet.

Mål opp den såpemengden som kreves i et målebeger og hell såpen i rommet for hovedvask.

Eventuelle flytende tilsetningsmidler som skyllemiddel eller stivelse skal helles i rommet merket ⚙.

Nivåmerket MAX må ikke overskrides.

Skyv såpeskuffen inn i betjeningspanelet igjen.

4. Velg ønsket funksjon avhengig av valgt program

Trykk inn AV/PÅ-knappen: driftskontrollampen lyser, og maskinen starter.

7. Maskinen har avsluttet programmet

Hvis du har valgt et skåneprogram, må du huske å tømme ut vannet etter siste skyll.

Vent to minutter før du åpner luken for å gi den elektriske läsemekanismen (barnesikring) tid til å utløse.

Trykk AV/PÅ-knappen inn igjen, driftskontrollampen slokner.

Steng vannkranen og trekk støpselet ut av stikkontakten.

Lukk opp luken og ta ut tøyet.

Kontrollér at trommelen er helt tom ved å dreie den rundt med hånden.

La luken stå åpen en stund slik at resterende vann i trommelen kan fordampe.

i

Tips til vasking

Sortér vasketöyet

Studér den oversikten i denne bruksanvisningen som forklarer betydningen av vaskesymbolene i tøyet.

Følgende punkter er særlig viktige:

En strek under vaskebaljen betyr at plaggene ikke må vaskes på programmer beregnet for holdbare tekstiler som bomull eller lin.

Hvite tekstiler må ikke vaskes sammen med fargede tekstiler.

Strykefrie tekstiler som polyester/bomull bør behandles som syntetiske tekstiler.

Mindre holdbare tekstiler som akryl og de fleste gardinstoffer bør behandles som sarte tekstiler.

Ullprogrammet er spesielt beregnet på ren, ny ull, som er merket som maskinvaskbar.

Vi anbefaler deg å vaske hvite bomullsplagg og lin på 60°C i stedet for 95°C. Hvis tøyet ikke er særlig skittent, vil det bli like rent på 60°C, og samtidig sparer du omkring 30% i energi.

Det samme gjelder til en viss grad også for vaskeekte fargede plagg. De krever normalt en temperatur på 60°C, men hvis de ikke er spesielt skitne, vil de bli like rene selv på 40°C.

Holdbare hvite og fargede syntetiske tekstiler kan normalt vaskes på 60°C, men også i dette i tilfellet er vask på 40°C tilstrekkelig hvis plaggene ikke er særlig skitne. Imidlertid kan det av hygjeniske årsaker være tilrådelig å benytte 60°C vasketemperatur (bakterievekst).

Sarte syntetiske tekstiler, tekstiler med ikke vaskeekte farger og ullplagg må aldri vaskes på temperaturer over 40°C.

Strengt tatt burde du alltid veie vasketøyet.

Trommelen kan maksimalt ta 4,5 kg bomull.

For syntetiske og sarte tekstiler er den maksimale kapasiteten 2 kg og for ull 1 kg.

Da veiing kan være litt omstendelig, foreslår vi at du beregner vekten etter hvor full trommelen er:

Bomull og lin: full trommel, men ikke overfylt

Syntetiske tekstiler: trommelen ikke mer enn 23 full.

Ull eller finvask: trommelen ikke mer enn 12 full.

Før du legger tøyet i maskinen:

Reparér alle rifter og hull.

Fest løse knapper og lukk trykknapper og glidelåser.

Ikke vask plagg som trevler - reparér falden før vask.

Tøm lommene for alle små løse gjenstander. Spiker, nåler, klips og lignende kan skade såvel tøyet som maskinen alvorlig. Fjern gardinkroker.

Vask fargede plagg - især plagg med ikke vaskeekte farger - for seg när du vasker dem for første gang. De mister normalt en del av fargen første gang de vaskes.

Bruk flekkfjerner på gjenstridige flekker som gress, rust, tjære, maling, blekk og lignende før tøyet vaskes.

Bruk flyktige væsker som terpentin til å fjerne f eks malingflekker. Vent i så fall til tøyet er helt tørt før du vasker det.

Vaskemaskinprodusenten er ikke ansvarlig for skader som skyldes bruk av flyktige, brennbare eller giftige stoffer.

Vaskemidler og tilsetningsmidler

Gode vaskeresultater avhenger blant annet av det vaskemiddelet og den mengden som blir brukt.

Det finnes særlige vaskemidler til kulørtvask, skånevask og ullvask.

Følg vaskemiddelprodusentens anvisninger og ha i vaskemiddel i forhold til hvor mye og hvor skittent vasketøy du har og vannets hardhetsgrad. Hvis du ikke kjenner vannets hardhetsgrad i ditt område, kan du få opplysninger om dette hos ditt lokale vannverk.

Underdosering av vaskemiddel kan medføre at smusset setter seg på tøyet igjen i form av grå nupper.

For mye vaskemiddel er unødvendig og øker miljøbelastningen. Selv biologisk nedbrytbare vaskemidler inneholder stoffer som i større mengder kan skade den økologiske balansen.

Kontrollér alltid plaggenes vaskesymboler slik at plaggene vaskes ved korrekt temperatur. Plaggene kan misfarges hvis de vaskes ved høyere temperaturer enn det som er angitt.

Vaskepulver

Ha vaskepulveret i de riktige rommene i såpeskuffen før programmet startes.

Konsentrert vaskepulver

Et velegnet flytende vaskemiddel kan brukes i stedet for vaskepulver til programmer med lave eller middels høye temperaturer. Du må da velge et program uten forvask. Ha det flytende vaskemiddelet i rom lilsåpeskuffen umiddelbart før programmet startes.

Flytende tilsetningsmidler

Eventuelle tilsetningsmidler til mykgjøring av vasketøyet skal helles i rom «∅i såpeskuffen før programmet startes. Det er spesielt fornuftig å tilsette et skyllemiddel hvis tøyet skal tørkes i tørketrommel etter vask fordi det fjerner statisk elektrisitet i tøyet.

Tøysymboler

De fleste klesplagg er merket med vaske-/rensesymbol som er til god hjelp ved behandlingen av klesplaggene.

Normal vaskVASKINGSkånsom vask	Vask ved 95°	Vask ved 60°	[4] [0]		Håndvask Kan ikkevaskes
BLEKING Tåler klorbleking Tåler ikke bleking
STRYKING Høy temperatur,høyst 200°C		Middels temperatur,høyst 150°C		Lav temperatur,høyst 110°C		Kan ikkestrykes
RENSING	Kan renses medalle løsemidler	Kan renses medperkloretylen, alkohol,R111 og R113		Kan renses medbensin, ren alkoholog R113		Kan ikke renses
T∅RKING Flat-tørking Drypptørking			Hengetørking	[DAAS]normaltemperaturlavtemperaturTørking itørketrommel		[BTWX]Ikke tørkingitørketrommel

Programoversikt

NORMALVASK: BOMULL

Maks. tøymengde: 4,5 kg

Program	Temp. (°C)	Type vask	Et normalprogram omfatter (ingen tilvalgsknapper trykket inn)	Valg av knapp
A	30°-40°	Ekstra forvask (svært skittent vasketøy)	ForvaskKort sentrifugering 650 o/min.Velg deretter et passende vaskeprogram.	↓◎
B	60°-95°	Bomull, hvit (normalt skittent vasketøy)	Hovedvask3 skyllingerSentrifugering 1000/1100/1200 o/min	↓◎
B+	40°-60°	∅konomivask	Hovedvask3 skyllingerSentrifugering 1000/1100/1200 o/min	↓◎
C(•)	30°-60°	Bomull, kulørt (normalt skittent vasketøy)	Hovedvask3 skyllingerSentrifugering 1000/1100/1200 o/min	↓◎
	30°-40°	Bomull, kulørt (normalt skittent vasketøy)Risiko for farging	Hovedvask3 skyllingerSentrifugering 1000/1100/1200 o/min	↓◎
C+	30°-60°	Hurtigvask	Hovedvask3 skyllingerSentrifugering 1000/1100/1200 o/min	↓◎
D		Skyllinger	3 skyllingerSentrifugering 1000/1100/1200 o/min	↓◎
F		Skyllemiddel	1 skyllingSentrifugering 1000/1100/1200 o/min	↓◎
G		Sentrifugering	Sentrifugering 1000/1100/1200 o/min	↓◎

(•) Kulørtvask 60°C er referanseprogram for opplysningene på Energi-merket ifølge direktiv 92/75/E∅F.

Tid-, energi- og vannforbruk

Maks. tøymengde: 2 kg, ull 1kg

Program	Temp(°C)	Type vask	Et normalprogram omfatter(ingen tilvalgsknapper trykket inn)	Valg av knapp
A	30°-40°	Ekstra forvask,lettstelt(svært skittentvasketøy)	ForvaskKort sentrifugering 650 o/min.Velg deretter et passendevaskeprogram.
H	30°-60°	Lettstelt(normalt skittentvasketøy)	Hovedvask3 skyllingerSkyllestopp
H + E	30°-40°	∅konomivask	Hovedvask3 skyllingerSkyllestopp
H + H	30°-60°	Lettstelt,hurtigvask	Hovedvask3 skyllingerSkyllestopp
J	30°-40°	Finvask - skånsomvask	Hovedvask3 skyllingerSkyllestopp
K	*-40°	"Maskinvaskbar"ull ogullblandinger	Hovedvask3 skyllingerSkyllestopp
L		Skåneskyllinger	3 skyllingerSkyllestopp
M		Skyllemiddel	1 skyllingSkyllestopp
N		Kortsentrifugering	Kort sentrifugering 650 o/min.
P		Tømming

Når siste skyll er slutt stopper vaskemaskinen uten å tømme ut vannet for at tøyet ikke skal bli krøllete. Velg program N eller P for å tømme ut vannet.

Vedlikehold

1. Kabinett

Utsiden av maskinen kan vaskes med varmt vann og et vanlig nøytralt, ikke-slipende vaskemiddel. Vask etter med rent vann og tørk av etterpå.

Viktig: Det må ikke brukes teknisk sprit, tynner eller andre løsemidler.

2. Såpeskuff

Etter noen tid vil vaske- og skyllemidlene etterlate avleiringer i skuffen.

Den bør derfor spyles med vann fra tid til annen. Om nødvendig kan såpeskuffen fjernes helt fra maskinen ved å trykke ned låsen øverst til venstre.

Den øverste delen av rommet til tilsetningsmiddel kan også fjernes for å lette rengjøringen.

Hvis det samler seg vann i skyllemiddelbeholderen etter avsluttet vaskeprogram, må hele beholderen rengjøres.

3. Skuffehull

Det kan også samle seg avleiringer av vaskemiddel inne i hullet til såpeskuffen.

Dette bør fjernes med en gammel tannbørste. Når du er ferdig med rengjøringen, setter du såpeskuffen på plass igjen og kjører et skylleprogram uten tøy i maskinen.

4. Avløpsfilter

Avløpsfilteret samler opp tråder og mindre gjenstander som har vært etterlatt i vasketøyet. Kontrollér med jevne mellomrom at filteret er rent for å sikre at det ikke oppstår driftsforstyrrelser.

Åpne luken som dekker filteret.

Sett en skål under filteret og skru det ut ved å skru lokket mot urviseren.

Ta ut filteret.

Skyll filteret i rennende vann.

Sett det deretter på plass igjen og steng luken.

5. Vanninnløpsfilter

Hvis du oppdager at maskinen krever lengre tid enn normalt på å bli fylt med vann, bør du undersøke om vanninnløpsfilteret er tilstoppet.

Steng vannkranen og skru av påfyllingsslangen fra vannkranen. Ta ut filteret med en tang og rens det feks med en tannbørste. Sett det deretter på plass igjen og skru påfyllingsslangen fast på vannkranen.

6. Rengjøring av vaskemaskinen

Hvis du vasker ofte på lave vasketemperaturer og/eller bruker lav vaskemiddeldosering, anbefales det å rengjøre vaskemaskinen en gang i måneden.

Det forhindrer at det dannes mugg i maskinen som kan forårsake dårlig lukt.

Ha i en normal mengde vaskemiddel i vaskemiddelskuffen og la maskinen gjennomføre et fullt vaskeprogram uten vasketøy ved så høy temperatur som mulig (95°C).

7. Avkalking av vaskemaskinen

Dersom vannets hardhetsgrad er høyere enn 7°dH, må vaskemaskinen avkalkes minst 4 ganger i året. (Ta kontakt med kommunens tekniske forvaltning for å få opplyst vannets hardhetsgrad).

Doser med ca. 1,5 dl sitronsyre istedenfor vaskemiddel og gjennomfør et vaskeprogram uten vasketøy ved så høy temperatur som mulig (95°C).

8. Tiltak ved risiko for minusgrader

Dersom vaskemaskinen kan bli utsatt for frostgrader, må du utføre følgende forebyggende tiltak:

■ Steng vannkranen og skru av vanninntaksslangen.
- Legg enden av hhv. inntaks- og avløpsslangen ned i en balje på gulvet.
- Velg program “Tømming” og la det kjøre helt til det slutter.
■ Trykk AV/PÅ-knappen ut.
- Skru vanninntaksslangen fast på maskinen igjen og hekt avløpsslangen på plass igjen.

■ Trekk støpselet ut av stikkontakten.
■ Steng vannkranen.
- La vaskevannet i maskinen få lov til å kjøle av.
- Sett en balje på gulvet foran maskinen til å samle opp vaskevannet.
■ Løs filteret (se punkt 4).

Hvis du ikke er i stand til å finne eller løse feilen etter disse kontrollene, bør du ta kontakt med forhandleren eller nærmeste servicesenter. Før du ringer, bør du finne frem modellbetegnelse, serienummer og produktnummer, som du finner på typeskiltet.

GARANTI

Levering skjer etter kjøpsloven av 1.1.89, supplert med NEL's leveringsbetingelser.

Oppstår det problemer med produktet, bør henvendelse skje til forhandler hvor produktet er kjøpt.

Hovedkontor:

Vollebekkvn. 2, Risløkka

Postboks 92 Risløkka

0516 Oslo

Adm. og tekn. avdeling: Telefon: [phone]

Telefax: 22 64 17 74

Bestilling service: Telefon: [phone]

Telefax: 22 72 58 25

Bestilling reservedeler: Telefon: [phone]

Telefax: 22 72 58 20

Tekniske data

		FJS1174C FJS1074CFJS1274C
Yttermål Bredde 60 cm 60 cm	Høyde 85 cm 85 cmDybde 58 cm 54 cm
Elektrisk tilkobling Spenning 220-230 V / 50 HzMaks. strømforbruk 2200 W (10A)
Vanntrykk	Minimum	52N/cm
	Maksimum	802	N/cm
Anbefalt maksimal Bomull, lin 4,5 kg tøymengde Syntetiske stoffer, sarte stoffer	2 kg
	Ull	1 kg
Sentrifugering	Maksimum	1000 omdr. /min. (FJS1074C)1100 omdr. /min. (FJS1174C)1200 omdr. /min. (FJS1274C)

Dette apparat oppfyller kravene i EU-direktiv 89/336/E∅F, 73/23/E∅F.

Installing

Utpakking

Hold emballasjematerialet langt bort fra små barn slik at de ikke kan leke med det.

Transportsikring

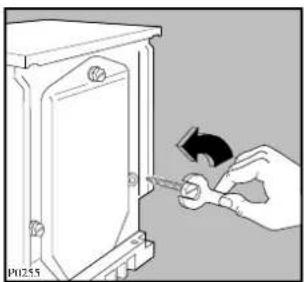

1. Løs høyre skrue på baksiden og ta den ut (bruk en skrunøkkel).
2. Legg maskinen ned på baksiden. Kontrollér samtidig at slangene ikke blir klemt.
3. Legg litt av polystyrenemballasjen under maskinen.

4. Fjern polystyrenblokken fra motoren og frigjør de to plastposene ved å fjerne klebebåndet.

5. Trekk den høyre polystyrenposen (1) forsiktig ut ved å føre den inn mot midten av maskinen.

6. Trekk ut den venstre polystyrenposen (2) på samme måte ved å føre den inn mot midten av maskinen.

7. Fjern polystyrenunderlaget, reis maskinen opp og skru ut de to siste skruene på baksiden.

8. Trekk ut de 3 plastboltene og dekk de 3 hullene med de tre plastpluggene som befinner seg på baksiden av maskinen.

OBS!

Det er en god idé å ta vare på transportsikringene hvis det skulle bli aktuelt å transportere maskinen senere.

Maskinen må aldri fraktes uten at transportsikringene (de 3 boltene) er montert. Trommelen vil kunne lage stygge bulker i kabinettet.

Tilbehør

■ Reduksjonsnippel ^3/_4 "-1/2".
- Filter for montering mellom påfyllingsslange og kran.

Maskinen skal stilles på et fast, vannrett underlag. Maskinen må ikke berøre vegger eller annen innredning.

Det er en forutsetning at vannkranen, avløpet og stikkontakten er innenfor rekkevidde av maskinens slanger og elektriske ledning. Hvis de ikke er det, anbefaler vi å tilkalle en montør som kan flytte vannkranen og/eller avløpet og/eller stikkontakten.

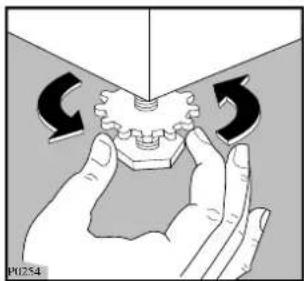

Nivåjustering

Maskinen settes på det planlagte stedet og vatres omhyggelig ved å justere bena. Vær veldig nøye med dette, for på den måten unngår du unødvendig støy og vibrasjoner, og maskinen flytter ikke på seg under bruk.

Etter å ha vatret maskinen, låses benas stilling ved å skru på läseringene med en skrutrekker.

Vanninntak

Montér gummipakningen «A» og skru vannpåfyllingsslangen på en vannkran med ^3/4 " rørgjenger.

Vannpåfyllingsslangen må ikke strekkes. Dersom den er for kort og du ikke ønsker å flytte vannkranen, må du bytte ut slangen med en lengre høytrykksslange som er spesielt beregnet på å løse problemer som dette.

Den andre enden av påfyllingsslangen som er festet til maskinen, kan snus i alle retninger. Det er bare å løsne litt på ringmutteren, dreie på slangen og trekke mutteren til igjen.

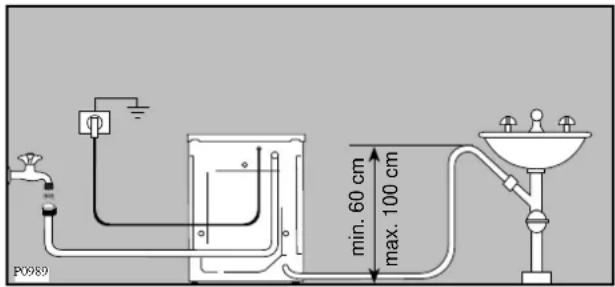

Enden av avløpsslangen kan plasseres på tre måter:

Direkte i avløpsrøret: Du bør da bruke et ca 65 cm høyt loddrett rør. Røret må under ingen omstendigheter være lavere enn 60 cm eller høyere enn 90 cm.

Enden av avløpsslangen må alltid være utluftet, dvs den innvendige diameteren på røret må være større enn den ytre diameteren på avløpsslangen.

I et grenrør til vaskens avløpsrør: Grenrøret må da være høyere enn vannlåsen slik at den krumme enden av slangen er minst 60 cm over gulvet.

Avløpsslangen er 2 m lang og kan forlenges til maksimalt 4 m. Bruk en forlengerslange med en innvendig diameter som er minst like stor som originalslangens diameter og bruk en egnet slangekobling.

Legg slangen langs gulvet og løft den bare opp ved avløpet.

Kontrollér at avløpsslangen ikke har skarpe knekk.

Alminnelige bestemmelser (Nemko)

a) Maskiner med slangeforbindelse tillates normalt oppsatt i rom med godkjent gulvsluk.
b) Ved vantrykk større enn 60 N/cm² (6 kg/cm²) skal reduksjonsventil innsettes.
c) Maskiner med slangeforbindelse som ønskes anbrakt i rom uten sluk, kan tillates när huseierens tillatelse foreligger. Enkelte vannverk har tilleggsbestemmelser.
d) For maskiner som ikke har brutt forbindelse i vanntilførselen, skal røravbryter innsettes.
e) Eventuelt rørleggerarbeid skal utføres av autorisert rørleggermester og anmeldes til vannverket.

Elektrisk tilkobling

Maskinen leveres koblet 1-faset, 220-230 V, 50Hz, 2,2 kW totaleffekt.
