KÄYTTÖOHJE ZTEB 171 ZANUSSI

Turvallisuusohjeet 18
Ympäristönsuojelu 20
Laitteen kuvaus 21
Ennen käyttöönottoa 22
Ohjelmataulukko 22
Pyykin lajittelu ja valmistelu 24
Päivittäinen käyttö ____ 25

Puhdistus ja kunnossapito 27
Käyttöhäiriöt 29
Koneen asetukset 30
Tekniset tiedot 30
Asennus 31
Huolto 32

Oikeus muutoksiin pidätetään.

Turvallisuusohjeet

Tärkeää Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Säilytä käyttöohje ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Yleinen turvallisuus

• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty turvallisuussyistä.
• Tämä laite ei ole tarkoitettu fyysisesti tai sensorisesti rajoitteisten tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
• Varmista, että kotieläimet eivät pääse kiipeämään kuivauusrumpuun. Tarkista rumpu ennen kuin aloitat koneen käytön.

• Kolikot, hakaneulat, naulat, ruuvit, kivet tai muut kovat ja terävät esineet voivat aiheuttaa vakavia vahinkoja eikä niitä sen vuoksi saa joutua koneen sisälle.

• Tulipalon vaaran välttämiseksi kuivausrum-mussa ei saa kuivata seuraavanlaisia tekstiile-jä: tyynyjä, peittoja tai vastaavanlaisia tekstiile-jä (koska ne keräävät lämpöä).

• Kuivausrummussa ei saa kuivata vaahtokumista valmistettuja tuotteita (lateksivaahto), suihkumyssyjä, vettähylkiviä tekstiilejä, kumitettuja esineitä tai vaatteita eikä vaahtokumilla täytettyjä tyynyjä.
• Irrota pistoke pistorasiasta aina käytön jälkeen sekä ennen kuin aloitat puhdistus- tai huoltotöiden suorittamisen.
• Älä missään tapauksessa yritä korjata laitetta omatoimisesti. Epäpätevän henkilön tekemä korjaus voi aiheuttaa henkilövahinkoja tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi aina alkuperäisten varaosien käyttöä.
• Tekstiilit, joissa on ruokaöljyä, asetonia, bensiiä, kerosiinia, tahranpoistoainetta, tärpättiä, vahoja ja vahanpoistoaineita, on pestävä kuumassa vedessä käyttäen runsaasti pesuainetta, ennen kuin ne voidaan kuivata kuivausrummussa.
• Räjähdysvaara: Kuivausrummussa ei saa kuivata vaatteita tai tekstiilejä, jotka on käsitelty tulenaroilla puhdistus- ja liuotinaineilla (pesubensiini, alkoholi, tahranpoistoaine jne.). Tällaiset aineet ovat haihtuvia ja voivat aiheuttaa räjähdyksen. Kuivausrummussa saa kuivata vain vedellä pestyjä vaatteita.

• Tulipalon vaara: kasvi- tai paistoöljyllä kostuneet tai tahraantuneet vaatteet aiheuttavat tulipalon vaaran eikä niitä saa sen vuoksi kui-vata kuivausrummussa.

• Jos olet käyttänyt liuotinainetta sisältävää tahanpoistoainetta, vaate on huuhdeltava huolellisesti ennen kuivauusrumpukuivausta.

• Tarkista aina, että kuivattavan vaatteen taskuihin ei ole jäänyt tulitikkuja tai kaasusytytintä.

Varoitus! Älä koskaan pysäytä kui-vausta ennen kuivausjakson päätty-

mistä, ellet heti ota pyykkiä rummusta ja levitä sitä kuivumaan, jotta kuumuus haihtuu. Tulipalon vaara!

- Sähköiskun vaara! Laitetta ei saa suihkuttaa vedellä.

Asennus

• Tämä laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.
• Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut. Jos et ole varma asiasta, älä käytä laitetta, vaan ota yhteys valtuutettuun huoltoliikkeeseen.
• Kaikki pakkausmateriaali on poistettava ennen käyttöä. Muussa tapauksessa laite voi vaurioitua vakavasti. Lue käyttöohjeen aihetta käsittelevä kohta.
• Kuivausohjelman viimeinen vaihe on jäähdytysvaihe, joka suojaa pyykkiä korkean lämpötilan aiheuttamilta vahingoilta.
• Kaikki laitteen asennuksessa tarvittavat sähkötyöt on annettava asiantuntevan sähköasentajan tehtäväksi.
• Tarkista, ettei laite ole virtajohdon päällä.
• Jos laite sijoitetaan maton päälle, säädä jalko- ja siten, että ilma pääsee kiertämään vapaasti laitteen alta.
• Kun laite on asennettu paikalleen, tarkista, ettei se paina tai purista virtajohtoa.
• Jos kuivausrumpu asennetaan pesukoneen päälle, on käytettävä torniasennussarjaa (lisävaruste).

Käyttökohde

- Tämä laite on tarkoitettu kotitalouskäyttöön. Laitetta ei saa käyttää muihin kuin sille tarkoitettuihin käyttökohteisiin.

• Kuivaa laitteessa vain tekstiilejä, joille rumpukuivaus on sallittu. Noudata tekstiilien hoitoohjemerkintöjä.
• Älä kuivaa kuivausrummussa pesemättömiä vaatteita.
• Älä täytä konetta liian täyteen. Lue käyttöohjeesta aihetta käsittelevä kohta.
• Kuivausrummussa ei saa koskaan kuivata linkoamatonta pyykkiä.
• Kuivausrummussa ei saa kuivata vaatteita, jotka ovat olleet kosketuksissa haihtuvien petrolituotteiden kanssa. Jos käytät haihtuvia puhdistusnesteitä, varmista, että neste on pois-tettu vaatekappaleesta ennen kuin laitat vaat-teen koneeseen.
• Älä irrota verkkopistoketta johdosta vetämällä, vaan vedä aina pistokkeesta.
• Älä koskaan käytä kuivausrumpua, jos virtajohto on vioittunut tai jos käyttöpaneeli, kansitaso tai jalusta ovat vaurioituneet siten, että kuivausrummun sisäosat ovat esillä.
• Noudata huuhteluaineiden ja vastaavien tuotteiden käytössä tuotteen valmistajan ohjeita.
• Varoitus - kuuma pinta : Älä koske luukun lampun pintaan valon palaessa (koskee ainoastaan rummun sisävalolla varustettuja kuivausrumpuja).

Lasten turvallisuus

• Laite ei ole tarkoitettu pikkulasten tai taitamattomien henkilöiden käyttöön ilman valvontaa.
• Pikkulapsia on valvottava eikä heidän pidä an-taa leikkiä laitteella.
• Pakkaustarvikkeet (esim. muovi, polystyreeni) saattavat olla vaarallisia lapsille - tukehtumisvaara! Pidä ne poissa lasten ulottuvilta.
• Pidä kaikki pesuaineet turvallisessa paikassa poissa lasten ulottuvilta.
• Varmista, että lapset tai kotieläimet eivät pääse kiipeämään rumpuun.

Tuotteeseen tai sen pakkaukseen merkitty symboli , osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Käytetty laite

Varoitus!

Kun poistat laitteen lopullisesti käytöstä, irrota sen pistoke. Katkaise virtajohto ja heitä se pois pistokkeineen. Riko luukun lukko. Näin lapset eivät voi leikkiessään joutua loukkuun koneen sisälle ja aiheuttaa itselleen hengenvaaraa.

Pakkausmateriaalit

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty

materiaalin tunniste, esim. >PE<, >PS<, jne. Vie pakkausmateriaalit asianmukaiseen jätekeräykseen.

Ympäristönsuojeluneuvoja

• Rumpukuivauksessa vaatteista tulee pehmeitä ja ilmavia. Pyykin huuhtelussa ei tämän vuoksi tarvitse käyttää huuhteluainetta.
• Kuivausrummun käyttö on taloudellisinta, kun noudatat seuraavia ohjeita:

– pidä jalustan ilmanvaihtoaukot aina puhtaina ja esteettöminä;
- noudata ohjelmataulukossa mainittuja täyttömääriä;
– varmista, että huoneen ilmanvaihto on hyvä;
- puhdista mikrosiivilä ja hienosiivilä jokaisen kuivausohjelman jälkeen;
- linkoa pyykki hyvin ennen kuivausta.

Energiansäästö riippuu pesukoneen linkousnopeudesta. Suurempi linkousnopeus

- alhaisempi energiankulutus.

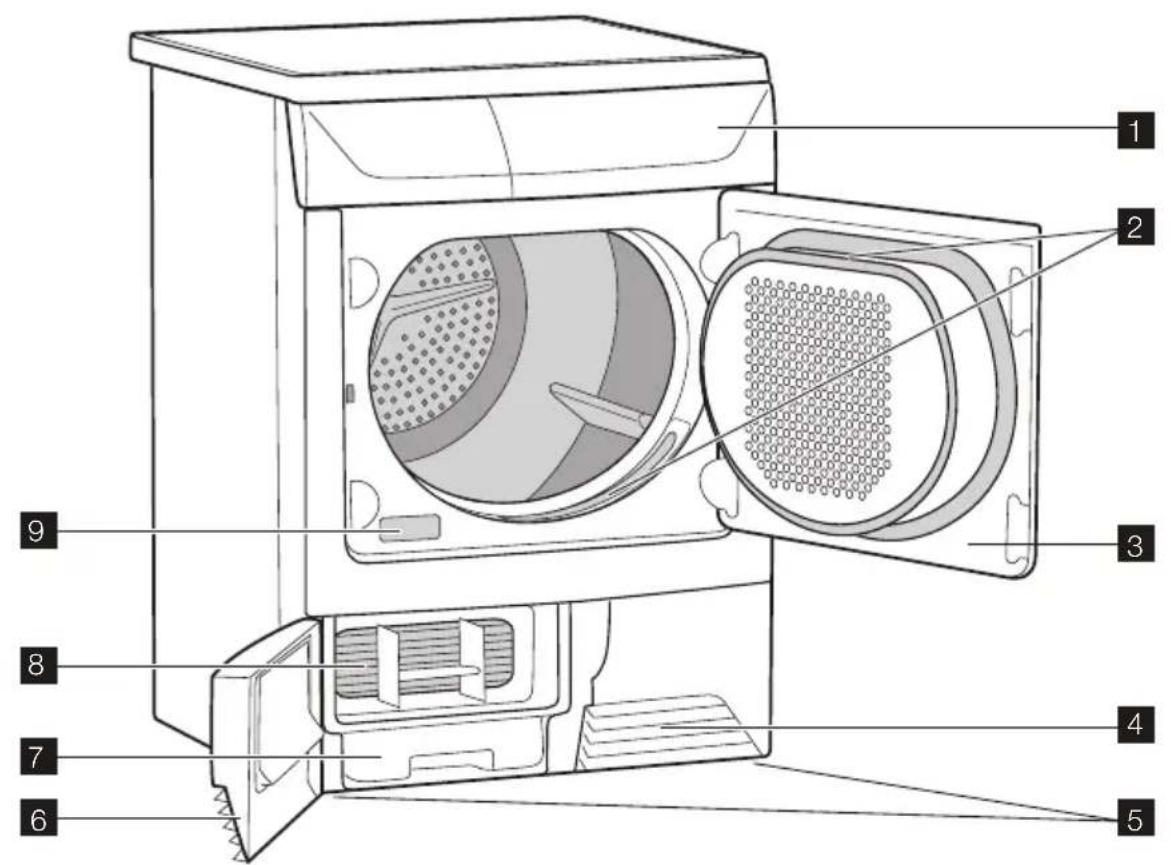

Laitteen kuvaus

1 Käyttöpaneeli
2 Nukkasihdit
3 Luukku
4 Ilmanvaihtoritilä
5 Säädettävät jalat

6 Lämmönvaihtimen luukku
7 Vesisäiliö
8 Lämmönvaihdin
9 Arvokilpi

1 Ohjelmanvalitsin ja ○ -virtakytkin
2 Toimintopainikkeet
3 KÄYNNISTÄ/TAUKO -painike
4 AJASTIN -painike
5 Toimintatilan merkkivalo
- Viiveajan merkkivalot

• Kuivaus -merkkivalo
• →| Rypistymisenesto/Loppu -merkkivalo
• Kondensaattori -merkkivalo
• Sihdit -merkkivalo
• Vesisäiliö -merkkivalo

Ennen käyttöönottoa

Poista koneeseen valmistuksen aikana mahdollisesti jääneet aineet pyyhkimällä rumpu kostealla liinalla tai suorittamalla lyhyt kuivausohjelma

(noin 30 min.) laittaen koneeseen kosteita vaat-teita.

Ohjelmataulukko

Ohjelmat	Maksimitäyttö (paino kuivana)	Lisätoiminnot Käyttö/ominaisuudet	Hoito-ohje
PUUVILLAERITTÄIN KUI-VA	7 kg	HELLÄVARAINEN , PITKÄ RYPISTYMISENES-TO , ≡ ≡ ÄÄNIMERKKI , AJASTIN	Paksujen tai monikerroksisten tekstiilien perusteellinen kuivaus, esimer-kiksi froteepyyhkeet, kylpytakit.
PUUVILLATÄYSIN KUI-VA	7 kg	HELLÄVARAINEN , PITKÄ RYPISTYMISENES-TO , ≡ ≡ ÄÄNIMERKKI , AJASTIN	Paksujen tai monikerroksisten tekstiilien perusteellinen kuivaus, esimer-kiksi froteepyyhkeet, kylpytakit.
PUUVILLAKAAPPIKUIVA 1)	7 kg	HELLÄVARAINEN , PITKÄ RYPISTYMISENES-TO , ≡ ≡ ÄÄNIMERKKI , AJASTIN	Samanpaksuisten tekstiilien perusteellinen kuivaus, esimerkiksi froteepyyhkeet, trikoovaatteet, pyyhkeet.
PUUVILLAKOSTEA 1)	7 kg	HELLÄVARAINEN , PITKÄ RYPISTYMISENES-TO , ≡ ≡ ÄÄNIMERKKI , AJASTIN	Ohuet silitettävät tekstiilit, esimerkiksi trikoovaatteet, puuvillapaidat.
PUUVILLASILITYSKUIVA 1)	7 kg	HELLÄVARAINEN , PITKÄ RYPISTYMISENES-TO , ≡ ≡ ÄÄNIMERKKI , AJASTIN	Ohuet silitettävät tekstiilit, esimerkiksi trikoovaatteet, puuvillapaidat.
Ohjelmat	Maksimitäyttö (paino kuivana)	Lisätoiminnot Käyttö/ominaisuudet		Hoito-ohje
SILIÄVÄT ERITTÄIN KUI-	3 kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Paksujen tai monikerroksisten tekstiilien perusteellinen kuivaus, esimerkiksi villapuserot, vuodevaatteet,pöytäliinat.
SILIÄVÄT(AAPPIKUIVA 1)	3 kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Ohuet tekstiilit, joita ei silitetä, esi-merkiksi siliävät paidat, pöytäliinat,vauvanvaatteet, sukat, valaanluisettai kaarituelliset korsetit ja rintaliivit.
SILIÄVÄT(SILITYSKUIVA	3 kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Ohuet silitettävät tekstiilit, esimerkik-si trikoovaatteet, puuvillapaidat.
30'60'	1kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Yksittäisten vaatekappaleiden tai alle1 kg painavan pyykin lisäkuivaus.
[HSDT] MIX	3 kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Puuvillaisten ja tekokuitukankaistenvaatteiden kuivaus alhaisessa lämpötilassa.
3ABY	2 kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Lapsiohjelma on erikoisohjelma, jokasopii neulepuseroiden kuivaamiseenkäyttövalmiiksi.
FARKUT	7 kg	HELLÄVARAINEN ,PITKÄ RYPISTYMISENES-TO ,AJASTIN	Vapaa-ajanvaatteet, esim. farmarit,college-paidat jne., joissa on eripak-suisia kohtia (esim. kaulukset, hihan-suut ja saumat).
Ohjelmat	Maksimitäyttö (paino kuivana)	Lisätoiminnot Käyttö/ominaisuudet	Hoito-ohje
JÄÄHDYTYS	7 kg	ÄÄNIMERKKI	Noin 10 minuutin pituinen erikoisoh-jelma tekstiilien raikastamiseen ja hellävaraiseen puhdistamiseen kau-pasta saatavilla puhdistustuotteilla. (Käytä ainoastaan tuotteita, jotka so-veltuvat rumpukuivaukseen; noudata valmistajan käyttöohjeita.)

1) Standardin IEC61121 mukaisesti
2) valitse lisätoiminto 🌐 HELLÄVARAINEN

Pyykin lajittelu ja valmistelu

Pyykin lajittelu

• Lajittele pyykki kuitutyypin mukaan:
• Puuvilla/pellava PUUVILLA -ohjelmia varten.
• Sekoitekuidut ja tekokuidut TEKOKUIDUT - ohjelmia varten.
• Lajittelu hoito-ohjemerkinnän mukaan: Hoito-ohjeiden selitys:

Rumpukuivaus periaatteessa mahdollinen

Normaali rumpukuivaus

Rumpukuivaus alhaisessa lämpötilassa

Rumpukuivaus kielletty

Tärkeää Älä laita koneeseen märkää pyykkiä, jonka hoito-ohjemerkintä ei salli rumpukuivausta. Tässä kuivausrummussa voidaan kuivata kaikki tekstiilit, joiden hoito-ohjemerkintä osoittaa, että ne soveltuvat rumpukuivaukseen.

- Älä kuivaa kuivausrummussa uusia, värillisiä vaatteita yhdessä vaaleiden tekstiilien kanssa. Ne voivat värjätä.

- Älä kuivaa jersey- tai trikoovaatteita ohjelmalla Erittäinkuiva. Ne voivat kutistua!

Pyykin valmistelu

• Vaatekappaleiden toisiinsa tarttumisen välttämiseksi: sulje vetoketjut, napitettavat tyynyliinat ja pussilakanat ja sido yhteen pitkät nauhat (esim. esiliinojen nauhat).
• Tyhjennä taskut. Poista metalliesineet (paperinpidikkeet, hakaneulat jne.).
• Käännä vuorilliset vaatteet nurin (esim. puuvillavuoriset anorakit; puuvillakerroksen on oltava päällä). Näin vaatteet kuivuvat paremmin.

Tärkeää Älä täytä konetta liian täyteen.

Huomaa enimmäistäyttömäärä.

Pyykin paino

Tekstiilien materiaali Paino
Kylpytakki 1200 g
Lautasliina 100 g
Pussilakana 700 g
Lakana 500 g
Tyynyliina 200 g
Pöytäliina 250 g
Pyyheliina 200 g
Tabletti 100 g
Yöpaita 200 g
Pikkuhousut 100 g

Päivittäinen käyttö

Laitteen kytkeminen toimintaan

Käännä ohjelmanvalitsin jonkin ohjelman kohdalle. Laite on toiminnassa.

Luukun avaaminen ja koneen täyttäminen

1. Avaa luukku.
2. Laita pyykki ko-neeseen (älä pai-na liikaa).

! Huomio Tarkista, ettei vaatteita jää luukun ja kumitii-visteen väliin.

1. Sulje luukku kunnolla. Luukun täytyy napsahtaa kiinni.

Ohjelman valitse- minen

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle. KÄYNNISTÄ/TAUKO -merkkivalo alkaa vilkkua.

Tekstiilien materiaali Paino
Miehen työpaita 600 g
Miehen työpaita 200 g
Miehen pyjama 500 g
Pusero 100 g
Miesten alushousut 100 g

Lisätoimintojen valitseminen

Voit valita seuraavat lisätoiminnot:

painike 1 - 📋 HELLÄVARAINEN painike 2 - 📌 PITKÄ RYPISTYMISENESTO painike 3 - 📋 ÄÄNIMERKKI painike 4 - 🔒 AJASTIN

HELLÄVARAINEN

Tällä painikkeella valitaan aroille vaatteille soveltuva kuivaus alhaisemmassa lämpötilassa. Vastaava merkkivalo syttyy. Tätä toimintoa voidaan käyttää myös ajastetussa kuivauksessa.

PITKÄ RYPISTYMISENESTO

Pitkä rypistymisenesto -toiminto pidentää kui- vauksen lopussa olevaa rypistymisenestovaihet- ta (30 min) lisäten siihen 60 minuuttia. Rumpu pyörii aika ajoin rypistymiseneston aikana. Tällä tavoin pyykit pysyvät erillään eivätkä rypisty. Vai- he kestää yhteensä 90 minuuttia. Pyykin voi ot- taa pois koneesta milloin tahansa rypistymise- nestovaiheen aikana.

Kun lisätoiminto on käytössä, 📋 PITKÄ RYPIS-TYMISENESTO -merkkivalo palaa.

HÄLYTYS

Kuivausohjelman lopussa kuuluu keskeytyvä äänimerkki. HÄLYTYS ≡ -painikkeella voit poistaa äänimerkin käytöstä seuraavissa tilanteissa:

• ohjelmaa valittaessa
• painikkeita painettaessa
• kun ohjelmanvalitsin käännetään toiseen asentoon ohjelman aikana tai painettaessa lisätoimintojen painiketta ohjelman aikana
• ohjelman päättyessä.
  Vastaava merkkivalo syttyy.

AJASTIN

i AJASTIN -painikkeella voit ohjelmoida ohjelman käynnistymään 3, 6 tai 9 tunnin kuluttua.

1. Valitse ohjelma ja lisätoiminnot.
2. Paina (AJASTIN -painiketta niin monta kertaa kuin tarpeen (merkkivalot osoittavat valitun viiveajan).
3. Ajastin käynnistetään painamalla ▷ KÄYN-NISTÄ/TAUKO -painiketta. Merkkivalot 9h 6h 3h muuttuvat kolmen tunnin välein, kunnes ohjelman käynnistymisaika saavutetaan.

Ohjelman käynnistäminen

Kuivausrumpu käynnistetään ▷∥ Käynnistä/Tau- ko -painikkeella ohjelman ja lisätoimintojen valit- semisen jälkeen. Painikkeen merkkivalo lakkaa vilkkumasta. Jos ohjelmanvalitsin käännetään toiseen asentoon koneen käydessä, laitteesta kuuluu merkkiääni, ja ohjelmavaiheen merkkivalot alkavat vilkkua. Rumpu pyörii vuorotellen kumpaankin suuntaan kuivauksen aikana.

Kaikkien kuivausohjelmien lopussa on 10 minuutin jäähdytysvaihe. Voit ottaa pyykin pois koneesta jäähdytysvaiheen jälkeen.

Jos kuivausrummun luukku tai koneen alaosassa oleva pieni luukku avataan ohjelman aikana, kui-vaus pysähtyy. Sulje luukku ja käynnistä kuivausohjelma uudelleen kohdasta, jossa se pysähtyi, painamalla painiketta uudelleen. Käynnistyspainiketta on painettava uudelleen myös sähkökatkon jälkeen sekä silloin, jos vesisäiliö tyhjenne-tään ohjelman aikana merkkivalon 🙏 Vesisäiliö kehottaessa.

2) Vain äänimerkki -painikkeella varustetut kuivausrummut.

Kummassakin tapauksessa ✘käynnistä/Tauko -painikkeen merkkivalo vilkkuu muistuttaen, että käynnistyspainiketta on painettava uudelleen.

Merkkivalot

Seuraavassa on kuvattu laitteen merkkivalot:

• Kuivaus-merkkivalo: Ilmaisee, että kui-vaus on parhaillaan käynnissä.
• →| Ohjelman loppu -merkkivalo: Merkkivalo syttyy jäähdytysvaiheen jälkeen, rypistymisenestovaiheen aikana sekä ohjelman päättyessä.
• Vesisäiliö-merkkivalo: Ilmaisee, että kui-vaus on parhaillaan käynnissä. Merkkivalo syt-tyy ohjelman lopussa muistuttaen, että vesi-säiliö on tyhjennettävä. Jos merkkivalo syttyy ohjelman aikana, vesisäiliö on täynnä. Tällöin laitteesta kuuluu merkkiääni, ohjelma pysähtyy, ja Käynnistä/Tauko -painikkeen merkkivalo vilkkuu. Merkkivalo syttyy myös siinä tapauksessa, jos vesisäiliö on laitettu väärin paikalleen.
• Sihti-merkkivalo: Tämä merkkivalo syttyy ohjelman lopussa muistuttaen, että sihdit on puhdistettava.
• ⇒ Kondensaattori-merkkivalo: Merkkivalo syttyy 80 ohjelman välein muistuttaen, että kondensaattori on puhdistettava.

Ohjelman muuttaminen

Kun haluat muuttaa käynnissä olevaa ohjelmaa, käännä ohjelmanvalitsin ensin asentoon ○ (OFF). Ohjelma peruuntuu.

i Ohjelmaa ei voi enää muuttaa suoraan sen jälkeen, kun se on käynnistynyt. Jos kuiten-kin yrität muuttaa ohjelmaa ohjelmanvalitsimella tai jos painat jotain toimintopainiketta (lukuun ottamatta ≡ ≡ ÄÄNIMERKKI -painiketta ^2 ), ▷‖ KÄYNNISTÄ/TAUKO -painikkeen merkkivalossa vilkkuu väliaikaisesti punainen valo. Tämä ei kuitenkaan vaikuta kuivausohjelmaan (pyykin suojaus).

Ohjelman päättyessä

Ellet ota pyykkiä pois kuivausrummusta ohjelman päättyessä, laite käynnistää ohjelmavaiheen, joka

estää pyykin rypistymisen (kesto: enintään 30 minuuttia).

Kuivauusrumpu pysähtyy automaattisesti rypistymisenestovaiheen jälkeen, ellei pyykkiä oteta koneesta. →|Loppu- ja Vesisäiliö -merkkivalot jäävät palamaan ja äänimerkki kuuluu kahden minuutin ajan.

Katkaise virta laitteesta kääntämällä ohjelmanvalitsin asentoon ○ . Poista pyykki koneesta ja tarkista, että rumpu on tyhjä.

Jos et pese toista koneellista, sulje vesihana. Jä- tä luukku auki, jotta rumpu tuulettuu.

Jos avaat ja suljet luukun ennen kuin ohjelmanvalitsin on käännetty asentoon ○, kaikkien valittua kuivausohjelmaa vastaavien ohjelmavaiheiden merkkivalot syttyvät.

Jokaisen käytön jälkeen

- Puhdista nukkasiivilät.

- Tyhjennä vesisäiliö.

Puhdistus ja kunnossapito

Nukkasiivilöiden puhdistus

Jotta laite toimii asianmukaisesti, luukussa ja rummun etuosassa olevat nukkasihdit on puhdistettava jokaisen kuivausohjelman jälkeen.

Huomio Tärkeää. Älä käytä kuivausrumpua

koskaan ilman nukkasihtejä tai jos

nukkasihdit ovat vaurioituneet tai tukossa.

1. Avaa luukku 2. Sihteihin muodos-

tuu laitetta käytettäes- sä valkoinen kalvo pyykin sisältämien pe- suainejäämien vaiku- tuksesta. Voit poistaa kalvon pesemällä ne lämpimällä vedellä ja harjalla. Irrota sihti luukusta vetämällä si- tä ulospäin.

1. Puhdista täyttöau- kon alaosassa oleva mikrosiivilä kostealla kädellä.

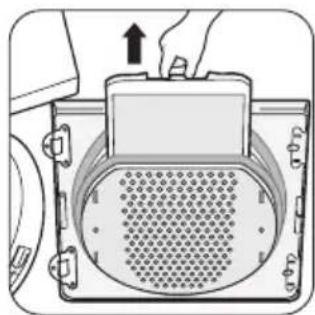

1. Poista nukka nuk- kasihdistä mieluiten kostealla kädellä. Vaihda sihti.

Lämmönvaihtimen puhdistaminen

Puhdista kondensaattori, kun merkkivalo

Kondensaattori syttyy.

Kondensaattori sijaitsee laitteen alaosassa, pie- nen luukun takana.

1. Avaa luukku painamalla lukitusnuppia kuvan mukaisesti. On normaalia, että kondensaattorin päällä on vettä kuivausohjelman aikana tai sen päättyessä.

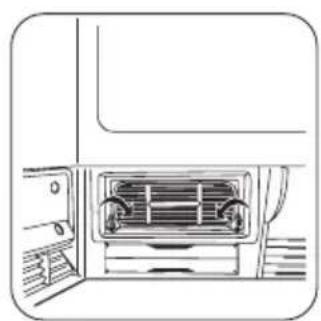

1. Käännä kaksi pu-naista pysäytintä alas-päin.

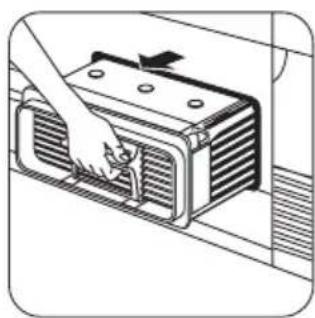

1. Vedä kondensaattori ulos pitämällä sitä kahvasta.

1. Puhdista se harjalla ja huuhtele tarvittaessa suihkulla. Puhdista myös ulkopinnat ja poista kaikki nukka. Puhdista kondensaattorin ympärillä ja luukun sisällä olevat kumitiivisteet kostealla liinalla.

Tärkeää Älä käytä koskaan teräviä esineitä tai työkaluja levyjen välien puhdistamisessa. Kondensaattori voi vaurioitua ja siihen voi tulla vuotoja. Aseta kondensaattori takaisin paikalleen, käännä punaiset lukitusvivut ylös ja sulje luukku.

Tärkeää Älä käytä kuivausrumpua koskaan, ellei kondensaattori ole paikallaan.

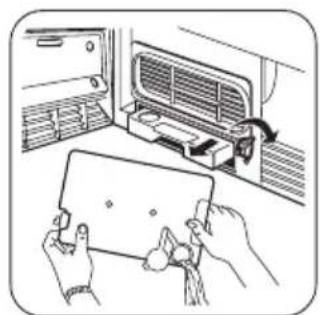

Vesisäiliön tyhjentäminen

Pyykin kuivaamisessa syntyvä lauhdevesi kerääntyy vesisäiliöön. Vesisäiliö on tyhjennettävä jokaisen kuivausohjelman jälkeen, jotta kuivausrumpu toimii asianmukaisesti seuraavalla käyttö- kerralla. 🚙 Vesisäiliö -merkkivalo muistuttaa toimenpiteestä.

1. Avaa laitteen alao-sassa oleva pieni luukku.

1. Käännä keltainen lukitusvipu ylös.
2. Vedä säiliö ulos.
3. Avaa pieni kansi ja anna veden valua ulos.
4. Sulje pieni kansi ja laita säiliö takaisin paikalleen.
5. Työnnä säiliötä siten, että se napsahtaa paikalleen, ja lukitse se kääntämällä keltai- nen vipu alas.
6. Sulje luukku ja pai- na || KÄYNNISTÄ/ TAUKO -painiketta, jotta ohjelma jatkuu.

Rummun puhdistaminen

! Huomio Huomio! Älä puhdista rumpua hankausaineilla tai teräsvillalla.

Rummun pintaan voi muodostua ohut kalvokerros veden sisältämän kalkin ja pyykin-käsittelyaineiden vaikutuksesta. Tällöin laite ei pysty luotettavasti tunnistamaan pyykin kuivausastetta. Pyykki on odotettua kosteampaa koneesta poistettaessa.

Pyyhi rummun sisäpinnat ja rummun rivat tavallisella yleispuhdistusaineella (esim. viinietikkapohjaisella puhdistusaineella).

Käyttöpaneelin ja ulkopintojen puhdistaminen

Huomio Huomio! Älä puhdista laitetta huonekalujen puhdistusaineilla tai muilla

voimakkailla puhdistusaineilla.

Pyyhi käyttöpaneeli ja ulkopinnat kostealla liinalla.

Käyttöhäiriöt

Omatoiminen vianmääritys

Ongelma Mahdollinen syy Korjaustoimenpide
Kuivausrumpu ei toimi.	Pistoke ei ole pistorasiassa tai sulake on palanut.	Kiinnitä pistoke pistorasiaan. Tarkista asunnon sähkötaulun sulake (sulake-kaapista).
Luukku on auki. Sulje luukku.
	Onko DHÄYNNISTYS/TAUKO - painiketta painettu?	Paina uudelleen DHÄYNNISTÄ/ TAUKO -painiketta.
Kuivaustulos ei ole hyvä. On valittu väärä ohjelma.		Valitse seuraavan kerran pyykille so- piva ohjelma (katso Ohjelmatauluk- ko).
Nukkasiivilät ovat tukossa. Puhdista nukkasiivilät.
Nukkasihti tukossa. Puhdista nukkasihti.
Lämmönvaihdin on tukossa. Puhdista lämmönvaihdin.
Pyykkia on liikaa. Noudata suositeltuja pyykkimääriä.
	Jalustan ilmanvaihtoritilä on tukossa.	Puhdista ilmanvaihtoritilä.
Rummun sisäpinnalla tai rivoissa on kertymiä.		Puhdista rumpu ja rivat.
	Alueen vedenkovuusaste poikkeaa koneen vakioasetuksesta.	Ohjelmoi kuivausaste uudelleen (kat- so kohtaa Ohjelmointimahdollisuu- det).
Kone ei reagoi painikkeita pai- nettaessa.	Pyykin suojaus. Kun ohjelma on käynnistynyt, lisätoimintoa ei voi enää valita.	Käännä ohjelmanvalitsin asentoon OFF. Aseta ohjelma uudelleen.
Ohjelma pysähtyy, ja Vesi- säiliö -merkkivalo syttyy.	Lauhdevesisäiliö on täynnä.	Tyhjennä lauhdevesisäiliö ja käynnis- tä ohjelma uudelleen KÄYNNIS- TYS/TAUKO -painikkeella.
Kuivaus keskeytyy pian käyn- nistymisen jälkeen. → Rypis- tymisenesto/Loppu -merkkivalo syttyy.	Valittuun ohjelmaan nähden konee- seen on laitettu joko liian vähän tai liian kuivaa pyykkia.	Valitse aikaohjelma tai korkeampi kui- vaustaso (esim. ERITTÄIN KUI- VA sen sijaan, että valitsisit asetuk- sen KAAPPIKUIVA
Kuivaus kestää epätavallisen pitkään. Huomautus: Viiden tunnin kuluttua kuivaus päättyy automaattisesti (katso kohta Kuivausohjelman päättyminen).	Nukkasiivilät ovat tukossa. Puhdista nukkasiivilät.
Nukkasihti tukossa. Puhdista nukkasihti.
Liian paljon pyykkiä. Vähennä pyykkiä.
Pyykkiä ei ole lingottu hyvin. Pyykki on lingottava hyvin.
Epätavallisen korkea huoneenlämpö-tila. Kompressori pysähtyy välillä yli-kuormittumisen estämiseksi.		Automaattinen toiminto, ei tarkoita laitteen vikaa. Alenna huoneen läm-pötilaa, mikäli mahdollista.
Värimuutokset Tekstiilien värinkestävyys.		Tarkista tekstiilien värinkestävyys.Käsittele yhtä aikaa ainoastaan sa-manvärisiä pyykkejä.

Koneen asetukset

Asetus Käyttöönotto
ÄÄNIMERKKI aina pois käytöstä	1. Käännä ohjelmanvalitsin minkä tahansa ohjelman kohdalle.2. Paina samanaikaisesti painikkeita HELLÄVARAINEN ja PIT-KÄ RYPISTYMISENESTO ja pidä niitä painettuna noin 5 sekuntia.3. Oletusarvona äänimerkki on aina pois käytöstä.
Veden kovuusVesi sisältää kalkkia ja mineraalisuoloja. Näiden aineiden pitoi-suus eri alueiden vesijohtover-kon vedessä vaihtelee, minkä vuoksi myös veden kovuustaso vaihtelee.Voimakkaat vaihtelut veden ko-vuudessa verrattuna tehtaan asettamiin tasoihin vaikuttavat helposti pyykin kosteustasoon ohjelman lopussa. Tämän kui-vausrummun kosteussensorin herkkyyttä voi säätää veden ko-vuustason perusteella.	1. Käännä ohjelmanvalitsin minkä tahansa ohjelman kohdalle.2. Paina samanaikaisesti painikkeita PITKÄ RYPISTYMISENESTO ja KÄYNNISTÄ/TAUKO ja pidä niitä painettuna noin 5 sekuntia. Merkkivalot osoittavat asetuksen:- Vesisäiliö - alhainen vedenkovuus <300 mikro S/cm- Sihti - keskitason vedenkovuus 300-600 mikro S/cm- ⇒ Kondensaattori - korkea vedenkovuus >600 mikro S/cm3. Aseta haluamasi taso painamalla KÄYNNISTÄ/TAUKO -painiketta.4. Tallenna asetus muistiin painamalla samanaikaisesti painikkeita PITKÄ RYPISTYMISENESTO ja KÄYNNISTÄ/TAUKO tai kääntämällä ohjelmanvalitsin asentoon OFF.

Tekniset tiedot

Mitat (mm) Leveys / Korkeus / Syvyys 850 x 600 x 580 mm
Maks. syvyys(laitteen luukku auki)	1090 mm
Maks. leveys(laitteen luukku auki)	950 mm
Sähköliitäntä Jännite 230 V
Taajuus 50 Hz
Sulake	10 A
Kokonaisteho	2350 W
Rummun tilavuus	108 l
Laitteen paino 43,5 kg
Pyykki: maksimipaino 7 kg
Käyttötapa Kotitalous
Ympäristölämpötila Min. 5 °C
Maks. 35 °C
Energiankulutus 1)	kWh/kierros 4,70 kWh
Vuosittainen energiankulutus 2)	552 kWh
Energialuokka C
Energiankulutus Päällä-tila 0 W
Pois päältä -tila 0 W

1) Standardin EN 61121 mukaisesti. 7 kg puuvillaa ja linkousnopeus 1000 kierr./min.
2) Energiankulutus vuodessa yksikössä kWh, perustuu standardin puuvillaohjelman 160 kuivauskierrokseen täydellä ja osittaisella täyttömäärällä, ja vähän energiaa kuluttavien tilojen energiankulutus. Kierroksen todellinen energiankulutus riippuu laitteen käyttötavasta (MÄÄRÄYS (EU) Nro 392/2012).

Asennus

Tärkeää Laite on asetettava pystysuoraan asentoon kuljetuksen ajaksi.

Laitteen sijoittaminen

• Laite on käytännöllistä sijoittaa pyykinpesukoneen lähelle.
• Kuivausrumpua ympäröivän tilan on oltava mahdollisimman pölytön.
• Varmista, että ilma pääsee kiertämään kunnolla laitteen ympärillä. Älä tuki etupuolen ilmanvaihtoritilää tai laitteen takana sijaitsevia ilmanottoaukkoja.
• Sijoita laite vakaalle ja tasaiselle alustalle, jotta tärinä ja siitä syntyvä ääni ovat mahdollisimman vähäisiä.
• Kun kuivausrumpu on sijoitettu lopullisesti käyttöpaikalleen, tarkista vesivaa'alla, että se on täysin vaakasuorassa. Säädä tarvittaessa laitteen säätöjaloista.
• Säätöjalkoja ei saa irrottaa. Älä laita laitteen alle lattialle paksua mattoa, puulistoja tai mitään muuta, joka pienentää ilmarakoa. Huono ilmanvaihto nostaa kuivausrummun sisälämpötilaa, mikä voi vaikuttaa laitteen toimintaan.

Tärkeää

• Kuivausrummusta poistuvan ilman lämpötila voi olla jopa 60 °C. Sen vuoksi kuivausrumpua ei saa sijoittaa lämpöherkälle lattialle.
• Huoneen lämpötilan on oltava välillä +5 - 35 °C, sillä lämpötila voi vaikuttaa laitteen toimintakykyyn.
• Kuivausrumpua tulee kuljettaa pystysuorassa asennossa.
• Laitetta ei saa asentaa lukittavan oven tai liukuoven taakse tai sellaisen oven viereen, joka auetessaan voi rikkoa luukun tai estää kui-vausrummun luukun avautumisen kokonaan auki.

Kuljetussuojausten poistaminen

Huomio Kaikki kuljetussuojaukset on poistettava ennen käyttöä.

1. Poista kalvoletku ja polystyreenisuojus.

Sähköliitäntä

Verkkovirran jännite, sen tyyppi ja vaaditut sulakkeet on merkitty arvokilpeen. Arvokilpi on kiinnitetty luukun aukkoon (katso kappaletta Laitteen kuvaus).

Varoitus! Valmistaja ei millään tavoin vastaa vaurioista tai henkilövahingoista,

jotka ovat aiheutuneet yllä mainittujen turvallisuusohjeiden laiminlyönnistä.

Jos laitteen virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.

Varoitus! Kun kuivausrumpu on asennettu paikalleen, pistokkeen on oltava hyvin tuvilla.

Luukun avautumissuunnan vaihtaminen

Pyykin täyttämisen ja poistamisen helpottami- seksi luukku voidaan vaihtaa avautumaan toisel- ta puolelta.

Varoitus! Luukun avautumissuunnan saa vaihtaa vain valtuutettu huoltoteknikko.

Ota yhteys lähimpään valtuutettuun huoltoliikkeeseen. Huoltoteknikko vaihtaa luukun avautumissuunnan maksua vastaan.

Huolto

Jos laitteen käytössä esiintyy teknisiä ongelmia, tarkista ensin pystytkö itse poistamaan ongelman käyttöohjeen avulla - katso kohta Käyttöhäiriöt.

Jos et pysty ratkaisemaan ongelmaa itse, ota yhteyttä kuluttajaneuvontaan tai valtuutettuun huoltoliikkeeseen.

Erikoisvarusteet

- torniasennussarja

Saatavana valtuutetusta huoltoliikkeestä tai erikoisliikkeestä

Torniasennussarjan avulla kuivausrumpu ja pyykinpesukone (leveys 60 cm, edestä täytet- tävä) voidaan asentaa tilaa säästävästi pääl- lekkäin. Pyykinpesukone sijoitetaan alle ja kui- vausrumpu sen päälle.

Lue asennussarjan mukana toimitetut ohjeet tarkasti ennen asennusta.

- viemäröintisarja

Saatavana valtuutetusta huoltoliikkeestä tai erikoislikkeestä

Asennussarjan avulla kuivausrummun lauh-teenpoisto voidaan liittää suoraan altaaseen, viemäriputkeen tms. Tällöin lauhdevesisäiliötä ei tarvitse tyhjentää, mutta sen on kuitenkin oltava paikallaan laitteessa.

Lue asennussarjan mukana toimitetut ohjeet tarkasti ennen asennusta.

- vetolaatikollinen jalusta

Saatavana valtuutetusta huoltoliikkeestä tai erikoislikkeestä

Jalustan ansiosta kuivausrummun voi sijoittaa optimaaliselle korkeudelle, ja siinä oleva vetolaatikko toimii kätevänä säilytyspaikkana (tai pyykkikorina).

Lue asennussarjan mukana toimitetut ohjeet tarkasti ennen asennusta.

Jotta voimme palvella sinua nopeasti, seuraavat tiedot vaaditaan:

- Laitteen malli

- Tuotenumero (PNC)

- Sarjanumero (sarjanumero on merkitty laittee-seen kiinnitettyyn arvokilpeen - katso kohta Lait-teen kuvaus)

- Ongelman kuvaus - Mahdolliset näytössä näkyvät virheviestit. Jotta löytäisit numerot aina helposti niitä tarvitessasi, kirjoita ne muistiin tähän:

Laitteen malli: ....

Tuotenumero: ....

Sarjanumero: ....

Innhold
