KÄYTTÖOHJE ZWQ 3100 ZANUSSI

BruksanvisningKäyttöohje

Pyykinpe sukone

Tvättmaskin

Kiitos, että olet valinnut tämän laitteen

Toivomme, että uusi laitteesi tuottaa Sinulle paljon iloa ja harkitset tuotemerkkimme laitteita myös muiden kodinkoneidesi hankinnan yhteydessä.

Lue tämä käyttöohje huolellisesti ja pidä se tal- lessa koko laitteen käyttöiän ajan. Käyttöohje on luovutettava myös mahdolliselle laitteen uudelle omistajalle.

Huolto ja puhdistus ....15

Toimintahäiriön sattuessa ....16

Tekniset tiedot....18

Kulutusarvot....19

Ympäristö....20

Asennus....21

Takuu/asiakaspalvelu....24

Varoitukset

TÄRKEÄÄ!

Nämä varoitukset on laadittu käyttäjän ja muiden henkilöiden turvallisuuden vuoksi. Lue ne huolellisesti ennen koneen asennusta ja käyttöä.

Säilytä tämä käyttöohje koneen lähellä. Jos kone myydään tai luovutetaan toiselle henkilölle, muistaa antaa käyttöohje sen mukana. Näin uusi käyttäjä saa tietoa pesukoneen toiminnasta ja siihen liittyvistä varoituksista.

Yleinen turvallisuus

• Älä muuta tai yritä muuttaa koneen ominai-suksia. Se olisi vaarallista.
• Poista vaatteista ja niiden taskuista ennen pesua kolikot, hakaneulat, soljet, ruuvit jne. Jos ne jäävät pyykkiin, kone voi vaurioitua vakavasti.
• Käytä kappaleessa Pesuaineiden annostus ilmoitettu määrä pesuainetta.
• Laita pienet vaatteet, kuten sukat, vyöt jne. pesupussiin tai tyynyliinaan.
• Irrota koneen pistoke pistorasiasta ja sulje vesihana aina käytön jälkeen.
• Irrota pesukoneen pistoke aina pistorasiasta ennen koneen puhdistusta ja huoltoa.
• Älä pese koneella vaatteita, joissa on metallivahvikkeita äläkä päärmäämättömiä tai revenneitä kankaita.

Asennus

• Uusi kone on purettava pakkauksestaan heti. Tarkista sen kunto päällisin puolin. Merkitse mahdolliset puutteet kirjallisesti luovutustodistukseen, josta säilytät yhden kappaleen.
• Ennen liitäntöjä ja käyttöä koneesta on pois-tettava kuljetustuet. Jos kuljetustukia ei pois-teta kokonaan, koneelle tai viereisille kalusteille saattaa aiheutua vaurioita.
• Koneen asennukseen tarvittavat putkiasen-nustyöt saa suorittaa vain ammattitaitoinen putkimies.
• Jos asuntosi sähköasennuksiin on tehtävä muutostöitä pesukoneen liittämistä varten, ota yhteys ammattitaitoiseen sähköasentajaan.
• Kun kone on asennettu, tarkista, että se ei ole verkkojohdon päällä.
• Jos kone on matolla, varmista, että matto ei tuki koneen alaosassa olevia ilmanvaihto-aukkoja.
• Pesukone on liitettävä asianmukaisesti maadoitettuun pistorasiaan.
• Ennen pesukoneen liittämistä sähköverkkoon lue huolellisesti kappaleessa Sähköliitäntä annetut ohjeet.
• Verkkojohdon saa vaihtaa vain valtuutettu huoltoliike.
• Valmistaja ei ota vastuuta epäasianmukaisesta asennuksesta johtuvista vahingoista.

Jäätymiseltä suojaaminen

Jos pesukone sijoitetaan tilaan, jossa lämpötila voi olla alle 0 °C, tee seuraavat varotoimenpiteet:

• Sulje vesihana ja irrota vedenottoletku hanasta.
• Laita vedenottoletkun ja poistoletkun päät lattialle astiaan, johon vesi voi valua.
• Valitse tyhjennysohjelma ja anna sen käydä loppuun.
• Kytke kone jännitteettömäksi kääntämällä ohjelmanvalitsin seis-asentoon.
• Irrota koneen pistoke pistorasiasta.
• Kierrä vedenottoletku takaisin kiinni ja laita poistoletku takaisin paikalleen.

Näin letkuihin jäänyt vesi poistuu, jolloin vältetään sen jäätyminen ja siitä aiheutuva koneen vaurioituminen.

Ennen koneen käyttöä uudelleen varmista, että se asennetaan tilaan, missä lämpötila on yli 0 °C.

Käyttö

• Kone on tarkoitettu normaaliin kotitalouskäyttöön. Älä käytä sitä kaupalliseen tai teolliseen käyttöön äläkä muihin kuin sille suunniteltuihin tarkoituksiin : pesuun, huuhteluun ja linkoukseen.
• Pese koneessa vain konepesun kestäviä vaatteita. Noudata vaatteissa olevia pesuohjeita.
• Älä pese koneella bensiinissä, alkoholissa, trikloorietyleenissä tms. likaantuneita vaatteita. Jos tällaisia nesteitä on käytetty tahranpoistoon, odota kunnes ne ovat täydellisesti haihtuneet vaatteelta ennen sen laittamista koneeseen.
• Kone on suunniteltu aikuisten käyttöön. Älä anna lasten koskea koneeseen äläkä leikkiä sillä.

Koneen kuvaus

Ohjauspaneeli

Ohjelmanvalitsin	• Asennossa koneen virta on katkaistu.• Muissa asennoissa koneessa on virta päällä ja jokin ohjelma valit-tuna.
Lämpötilan valitsin	• Lämpötilan valinta
Linkouspainike	• Halutun linkousnopeuden tai vaihtoehdon "lopetus vesi koneessa" valinta painamalla painiketta useita kertoja peräkkäin.
Lisätoimintopainikkeet	• Yhden tai useamman lisätoiminnon valinta painamalla painikkeita useita kertoja peräkkäin.
Pesuohjelman etenemisen merkkivalot	• Ilmaisevat käynnissä olevan pesuohjelman vaiheen.
Virta/Seis-painike	• Pesuohjelman käynnistys tai keskeytys.

Pesuainelokerot

Ohjelmataulukko

Ohjelma / pyykkilaji Täyt-	tömäärä	Mahdolliset lisävalinnat
Puuvilla : valko- tai kirjopyykki, esim. normaalisti likaantuneet työvaatteet, vuodevaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	5,5 kg Esipesu	Pika**LisähuuhteluLopetus vesi koneessa
Säästö* : valko- tai kirjopyykki, esim. normaalisti likaantuneet työvaatteet, vuodevaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	5,5 kg
Siliävät : tekokuituiset tekstiilit, alusvaatteet, kirjavat tekstiilit, silit-tämättä siistit paidat, takit.	2,5 kg
Hienopesu : kaikille aroille kankaille. 2,5 kg
Villa : konepestävä villa, jossa on merkintä “puhdasta uutta villaa, konepestävä, ei kutistu”.	1,0 kg Lopetus vesi koneessa
Käsinpesu : erittäin arka pyykki, jossa on “käsinpesu”-merkintä.	1,0 kg	Lopetus vesi koneessa
Vapaa-Aika : Denim-kankaisten vaatteiden peseminen.Toiminto Lisähuuhtelu on aktivoitu.	3,0 kg EsipesuLopetus vesi koneessa
Urheilu : erittäin likaisten ulkoliiikuntavaatteiden pesuun.	2,5 kg	LisähuuhteluLopetus vesi koneessa
Verhot : Verhojen pesuohjelma. Esipesu on valittu lisätoiminnoksi.	2,5 kg	LisähuuhteluLopetus vesi koneessa
Helposti Siliävät : vähentää pyykin rypistymistä ja helpottaa sili-tystä.	1,0 kg EsipesuLisähuuhteluLopetus vesi koneessa
Liotus : Hyvin likaisen pyykin liotus, johon kuuluu tyhjennyksen esto.	5,5 kg
Huuhtelut : käsin pestyn pyykin voi huuhdella tällä ohjelmalla.	5,5 kg	LisähuuhteluLopetus vesi koneessa
Tyhjennys : tyhjentää koneen, kun ohjelma on päättynyt vesi koneessa (tai hiljaisen yöpesun jälkeen).	5,5 kg

ZANUSSI

Ohjelma / pyykkilaji Täyt-	tömäärä	Mahdolliset lisävalinnat
Linkous: suorittaa linkouksen 500 - 1000/800*** kierr./min, kun ohjelma on päättynyt vesi koneessa (tai hiljaisen yöpesun jälkeen).	5,5 kg

* Oletusohjelma CEI 456 -standardin mukaisiin testeihin (Säästö 60°).
** Ei käytettävissä säästöohjelmien kanssa.
*** Riippuu mallista.

Pyykin peseminen

Käyttöönotto

TÄRKEÄÄ!

• Varmista, että sähkö- ja vesiliitännät ovat asennusohjeiden mukaisia.
• Poista polystyreenisuojus ja kaikki muut osat rummusta.
• Ennen ensimmäistä varsinaista pesua puhdista pesukone 90 °C : n pesuohjelmalla. Älä pane koneeseen pyykkiä, mutta käytä pesuainetta.

Päivittäinen käyttö

Koneen täyttö

• Avaa pesukoneen kansi.
• Avaa rumpu painamalla lukituspainiketta A : luukun molemmat puoliskot aukeavat auto-maattisesti
• Laita pyykki koneeseen ja sulje rumpu ja kansi.

VAROITUS!

Ennen pesukoneen kannen sulkemista varmista, että rummun luukku on suljettu oikein :

• luukun molemmat puoliskot kiinni,
• lukituspainike A näkyvissä.

Pesuaineen annostelu

Pesukoneesi on suunniteltu vähentämään veden ja pesuaineiden kulutusta. Siksi pesuaineiden valmistajien suosittelemia annostuksia kannattaa pienentää. Annostele jauhemainen pesuaine pesu- Luja esipesulokeroon Ljos olet valinnut esipesun. Lisää halutessasi huuhteluainetta lokeroon ✉ Jos käytät jotain tosenlaista pesuainetta, katso pesuoppaan kappaletta Pesuaineet ja lisääaineet.

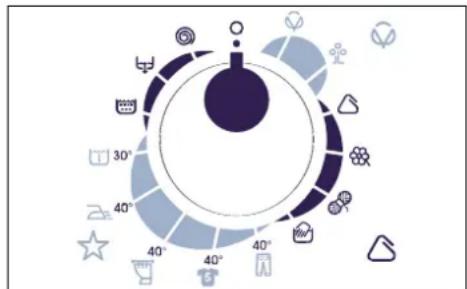

Halutun ohjelman valinta

Löydät pyykillesi sopivan pesuohjelman ohjelmataulukosta (ks. kappale Ohjelmataulukko).

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle. Käynnistä/Tauko-painikkeen Dmerk-kivalo vilkkuu vihreänä.

VAROITUS!

Jos käännät ohjelmanvalitsimen toisen ohjelman kohdalle jakson ollessa käynnissä, kone ei ota huomioon uutta ohjelmaa. Käynnistä/Tauko-painike ∅llkkuu punaisena muutaman sekunnin ajan.

Lämpötilan valinta

Käännä lämpötilan valitsin haluamasi lämpötilan kohdalle. Symboli ✕ tarkoittaa pesua kylmällä vedellä.

Lisävalinnan tekeminen

Eri lisävalinnat voidaan tehdä ohjelman valinnan jälkeen ennen Käynnistä/Tauko-painikkeen Dll painamista (ks. ohjelmataulukko).

Paina painiketta tai pai- nikkeita valintasi

Linkousnopeuden valinta

1000
700
500
● □

Jos haluat lingota pyykin muulla kuin koneen ehdottamalla linkousnopeudella, muuta nopeutta painamalla linkouspainiketta 📋 Voit myös yalita asennon «Ei linkousta», «Lopetus vesi koneessa» 🐵* tai «Hiljainen yöpesu»*. Maksimilinkousnopeudet ovat : Puuvilla, Säästö, Villa, Käsinpesu, Vapaa-Aika : 1000 kierr./min (ZWQ 3100), 800 kierr./min (ZWQ 380),

Siliävät, Urheilu, Helposti Siliävät : 900 kierr./min (ZWQ 3100), 800 kierr./min (ZWQ 380), Hienopesu, Verhot : 700 kierr./min.

Jos olet tehnyt «Lopetus vesi koneessa» tai «Hiljainen yöpesu»-lisävalinnan, sinun täytyy ohjelman lopussa valita linkoustai tyhjennysohjelma pesuohjelman lopettamiseksi.

«Lopetus vesi koneessa»

Pesukone ei poista viimeistä huuhteluvettä eikä siten rypistä pyykkiä.

mukaan, jolloin vastaavat merkkivalot syttyvät. Kun painat painikkeita uudelleen, niiden merkkivalot sammuvat. Jos jokin näistä lisävalinnoista ei sovi yhteen valitun ohjelman kanssa, Käynnistä/Tauko-painike ▷lilkkuu punaisena.

Lisävalinta «Esipesu»

Pesukone suorittaa esipesun, jonka lämpötila on korkeintaan 30 °C. Esipesu päättyy lyhyeen linkoukseen puuvillan ja tekokuitujen pesuohjelman yhteydessä ja koneen tyhjennykseen hienopesuohjelman yhteydessä.

Lisävalinta «Pika»

Valitessasi tämän toiminnon, ohjelman kesto-aika lyhenee valitusta ohjelmasta riippuen.

Lisävalinta «Lisähuhtelu»

Pesukone tekee yhden tai useampia ylimääräisiä huuhteluita pesuohjelman aikana. Toimintoa suositellaan herkkäihoisille sekä alueilla, joilla vesi on erityisen pehmeää.

Tilapäinen valinta :

Paina lisähuuhtelupainiketta isätoiminto on käytössä vain valitussa pesuohjelmassa.

Pysyvä valinta :

Paina Valinnat-painiketta ja Lisähuuhtelupainiketta nuutaman sekunnin ajan. Lisävalinta on käytössä pysyvästi, vaikka katkaiset koneesta virran. Se poistetaan käytöstä toistamalla samat toimenpiteet.

*riippuu mallista

Pesuohjelman käynnistäminen

sin ei pyöri pesuohjelman aikana.

● 山+山
● +
● →

∪∪+∪∪ : Esipesu + pesu
: Huuhtelu + linkous
→| : Jakson loppu

Toimenpide pesuohjelman aikana

Pyykin lisääminen 10 ensimmäisen minuutin aikana

Paina Käynnistä/Tauko-painiketta ▷Vastaava merkkivalo vilkkuu vihreänä keskeytyksen ajan. Kannen voi avata vasta noin kahden minuutin kuluttua pesukoneen pysähtymisestä. Paina tätä painiketta uudelleen ohjelman jatkamiseksi.

Käynnissä olevan ohjelman muuttaminen

Ennen käynnissä olevan ohjelman muuttamista pesukoneen toiminta on keskeytettävä painamalla Käynnistä/Tauko-painiketta ▷Jos muuttaminen ei ole mahdollista, Käynnistä/Taukopainike ▷Vilkkuu punaisena muutaman sekunnin ajan. Jos haluat siitä huolimatta vaihtaa ohjelmaa, käynnissä oleva ohjelma on peruutettava (ks. seuraava kohta).

Ohjelman peruuttaminen

Jos haluat peruuttaa ohjelman, käännä ohjelmanvalitsin seis-asentoon

Ohjelman päättyminen

Pesukone pysähtyy automaattisesti ; Käynnistä/Tauko-painike ▷ dammuu ja merkkivalo → syttyy. Kannen voi avata vasta noin kahden minuutin kuluttua pesukoneen pysähtymisestä.

Käännä ohjelmanvalitsin seis-asentoo

Ota pyykki pois koneesta.

Irrota pistoke pistorasiasta ja sulje vesihana.

VAROITUS!

Kansi ja rumpu kannattaa jättää auki käytön jälkeen, jotta kone tuulettuu.

Valmiustila

Jos koneelle ei tehdä virran ollessa kytkettynä mitään 10 minuuttiin ennen pesuohjelman alkua tai pesuohjelman päätyttyä, se siirtyy valmiustilaan. Kaikki merkkivalot sammuvat ja Käynnistä/Tauko-painike Wilkkuu hitaasti.

Valmiustila keskeytyy, kun jotain painiketta painetaan tai ohjelmanvalitsinta käännetään.

Pesuopas

TÄRKEÄÄ!

Pyykin lajittelu ja valmistelu

• Lajittele pyykki sen laadun ja hoitoohjeiden mukaan (ks. kappale Pesumerkinnät) : normaali pesu pyykille, joka kestää reippaan pesun ja linkouksen ; hellävaraisempi pesu aroille tekstiileille. Jos peset erilaisia tekstiilejä samassa koneellisessa, valitse ohjelma ja lämpötila arimman tekstiilin mukaan.
• Pese valkoinen ja värillinen pyykki erikseen. Muutoin valkoinen pyykki värjäytyy tai muuttuu harmahtavaksi.
• Uusissa värillisissä vaatteissa on usein liikaa väriaineita. Ne kannattaa pestä ensimmäisellä kerralla erikseen. Noudata hoito-ohjeita "pestävä erikseen" ja "pestävä erikseen useita kertoja".
• Tyhjennä taskut ja ravista viikatut vaatteet auki.
• Poista irtoavat napit, neulat ja hakaset. Sulje vetoketjut ja solmi nauhat ja hihnat.
• Käännä nurin monesta tekstiilikerroksesta koostuvat vaatteet (makuupussit, anorakit jne.), värilliset sukat ja villavaatteet sekä tekstiilit, joihin on painettu tai ommeltu koristeita.
• Pese pienet arat vaatekappaleet (sukat, suk-kahousut, rintaliivit jne.) pesupussissa.
• Käsittele verhoja erityisen varovaisesti. Poista kiinnityskoukut ja laita verhot pesupussiin.

Pyykin täyttömäärät kuitujen laadun mukaan

Rumpuun laitettavan pyykin määrä ei saa yllittää pesukoneen suurinta sallittua täyttömäärää. Tämä voi vaihdella tekstiilien laadusta riippuen. Pienennä täyttömäärää, jos pyykki on erittäin likaista tai tekstiilit imevät runsaasti vettä.

Kaikki tekstiilit eivät vie saman verran tilaa eikä niihin imeydy yhtä paljon vettä. Siksi rumpu voidaan yleisesti ottaen täyttää :

• täyteen, mutta ei liian tiiviisti, kun pestään puuvillaa, pellavaa ja sekoitteita,
• puolilleen, kun pestään käsiteltyjä puuvillatekstiilejä ja tekokuituja,
• noin kolmasosaan tilavuudestaan, kun pestään arkoja tekstiilejä kuten verho- ja villakankaita.

Jos erilaisia tekstiilejä pestään yhdessä, täytä rumpu arimpien tekstiilien mukaan.

Pesuaineet ja lisääaineet

Käytä vain sellaisia pesuaineita ja lisääaineita, jotka sopivat käytettäviksi pyykinpesukoneessa. Noudata valmistajan ohjeita sekä kappaleissa Pesuainelokerot ja Pesuaineiden annostelu annettuja ohjeita.

Erilaisia pesuaineita ei kannata käyttää yhdessä. Se voi vaurioittaa pyykkiä.

Käytettävän pesuaineen määrä riippuu pestävän pyykin määrästä, veden kovuudesta ja pyykin likaisuusasteesta.

Jos vesi on pehmeää, vähennä annostusta hieman. Jos vesi on kalkkipitoista (suosittelemme vedenpehmennysaineen käyttöä) tai jos pyykki on hyvin likaista tai tahraista, suurenna pesuai-nemäärää hieman.

Tietoja alueen vedenkovuudesta on saatavilla paikalliselta vesilaitokselta.

Jauhemaisia pesuaineita voi käyttää kaikkeen pyykinpesuun.

Nestemäisiä pesuaineita ei tule käyttää, jos ohjelmaan valitaan esipesu. Kaikissa pesuohjelmissa, joissa esipesua ei ole, nestemäisen pesuaineen voi annostella joko suoraan rumpuun laitettavaan pesupalloon tai pesuainelokeroon. Kummassakin tapauksessa pesuohjelma on käynnistettävä heti.

Tablettimaiset tai valmiiksi annostellut pesuai-

neet on ehdottomasti laitettava pesukoneen pesuainelokeroon.

Jos käsittelet tahroja ennen pesuohjelmaa, noudata tahranpoistoaineen valmistajan annostus-

ja käsittelyohjeita. Jos käytät tahranpoistoon pesuainetta, pesuohjelma on käynnistettävä välittömästi tahranpoiston jälkeen.

Pesumerkinnät

NORMAALI VESIPESU
	Vesipesu 95°C	Vesipesu 60°C	Vesipesu 40°C	Vesipesu 30°C	Käsipesu Vesipesu kielletty
HELLÄVARAI-NEN VESIPESU
KLOORIVAL-KAISU	Kloorivalkaisu sallittu (vain kylmänä ja laimenne-tulla liuoksella)			Kloorivalkaisu kielletty
SILITYS Silitys enintään 200 °C		Silitys enintään 150 °C		Silitys enintään 100 °C	Silitys kielletty
KEMIALLINEN PESU	Kemiallinen pesu (kaikki tavalliset liuot-timet)	Kemiallinen pesu (kaikki liuottimet paitsi trikloorietyleeni)		Kemiallinen pesu (ainoastaan petrolipohjaiset liuotti-met ja R113)	Kemiallinen pesu kielletty
[28DA]				Normaali rumpukuivausVarovainen rumpukuivaus
KUIVAUS Kuivaus tasai-sella alustalla		Kuivaus ripustamalla	Kuivaus vaateri-pustimessa	Rumpukuivaus sallittu		Rumpukuivaus kielletty

Huelto ja puhdistus

VAROITUS!

Irrota pistoke pistorasiasta ennen kuin alat puhdistaa konetta.

Kalkinpoisto

Käytä kalkinpoistoon pesukoneita varten suunniteltua, syövyttämätöntä kalkinpoistoainetta. Noudata pakkauksessa annettuja ohjeita annostuksesta ja käsittelyväleistä.

Koneen runko

Puhdista pesukoneen runko haalealla vedellä ja miedolla pesuaineella. Älä käytä puhdistukseen alkoholia, liuottimia tms.

Pesuainelokerot

Puhdista pesuainelokerot seuraavasti :

Puhdista koneen alaosassa oleva poistosihti säännöllisesti :

Puhdista vedenottoletkun suodattimet seuraa- vasti :

Toimintahäiriön sattuessa

Koneen valmistusvaiheessa sille on tehty useita yhteyttä huoltoliikkeeseen. tarkastuksia. Jos kuitenkin havaitset toimintahäiriön, lue seuraavat kappaleet ennen kuin otat

Häiriö Mahdolliset syyt
Pesukone ei käynnisty tai ei ota vettä :	• laitetta ei ole liitetty oikein, sähkölaitteisto ei toimi,• pesukoneen kansi ja rummun luukut eivät ole kunnolla kiinni,• pesuohjelmaa ei ole käynnistetty,• on sähkökatkos,• vesikatkos,• vesihana on kiinni,• vedenottoletkun suodattimet ovat likaiset,• punainen pilkku näkyy vedenottoletkun päällä.
Pesukone täyttyy vedellä, mutta tyhjenee välittömästi :	• poistoletkun tuki on kiinnitetty liian alas (ks. kappale Asennus).
Pesukone ei linkoa tai ei tyhjene vedestä :	• poistoletku on tukossa tai mutkalla,• nukkasuodatin on tukossa,• epätasapainon tarkistusjärjestelmä on käynnistynyt : pyykki on jakautunut epätasaisesti rummussa,• Tyhjennysohjelma tai Hiljainen yöpesu -asetus on valittuna• poistoletkun tuki ei ole sopivalla korkeudella.
Pesukoneen ympärillä on vettä : •liian	suuri pesuainemäärä on saanut vaahdon vuotamaan yli,• pesuaine ei sovellu konepesuun,• poistoletkun tuki ei ole kiinnitetty oikein,• nukkasuodatinta ei ole laitettu takaisin paikalleen,• vedenottoletku ei ole tiivis.
Pesutulokset eivät ole riittävän hyviä :	• pesuaine ei sovellu konepesuun,• rummussa on liian paljon pyykkiä,• pesuohjelma ei ole sopiva,• pesuainetta ei ole tarpeeksi.
Kone tärisee ja meluaa :	• koneen kaikkia kuljetustukia ei ole poistettu (katso kappale Kuljetustukien poisto),• kone ei seiso tukevasti vaakatasossa,• kone on liian lähellä seiniä tai kalusteita,• pyykki ei ole jakautunut tasaisesti rummussa,• täyttömäärä ei ole riittävä.
Pesuohjelma kestää aivan liian kauan :	•vedenottoletkun suodattimet ovat likaiset,•on ollut vesi- tai sähkökatkos,•moottorin lämpõsuojaus on lauennut•tulevan veden lämpõtila on tavallista matalampi,•vaahdon tunnistava turvajärjestelmä on käynnistynyt (liikaa pesuai-netta) ja pesukone on aloittanut vaahdon poistamisen,•epätasapainon tarkistusjärjestelmä on käynnistynyt : ohjelmaan on lisätty ylimääräinen vaihe, jotta pyykki jakautuisi rummussa tasai- semmin.
Pesukone pysähtyy pesuohjelman aikana :	•veden tai sähkön syötössä on häiriö,•on valittu ohjelman lopetus vesi koneessa•rummun luukut ovat auki.
Kansi ei aukea pesuohjelman lopussa :	•välittömän avauksen merkkivalo* ei pala,•pesuliuoksen lämpõtila on liian korkea,•kannen lukitus vapautuu 1 - 2 minuutin kuluttua ohjelman päättymi- sestä*.
Merkkivalo “pysäytys rumpu ylhäällä” ei ole syttynyt pesuohjel- man lopussa :	•rumpu on pysähtynyt väärään asentoon epätasapainossa olevasta pyykistä johtuen. Käännä rumpu käsin oikeaan asentoon.
Virta/Seis-painike** vilkkuu punai- sena*** :	•kansi ei ole kunnolla kiinni.
Virta/Seis-painike** vilkkuu punai- sena*** :	•nukkasuodatin on tukossa,•poistoletku on tukossa tai mutkalla,•poistoletku on liian korkealla (katso kappale Asennus),•tyhjennyspumppu on tukossa,•viemäri on tukossa.
Virta/Seis-painike** vilkkuu punai- sena*** :	•vesihana on kiinni,•veden jakelussa on katkos.
Huuhteluainetta valuu suoraan rum- puun lokeroa täytettäessä :	•olet ylittänyt MAX-merkinnän.

* Riippuu mallista.
** Joissakin malleissa saattaa kuulua äänimerkkejä.
*** Poistettuasi toimintahäiriön mahdolliset syyt käynnistä keskeytynyt ohjelma uudelleen painamalla Virta/Seispainiketta.

Tekniset tiedot

MITAT Korkeus		850 mm
	Leveys	400 mm
	Syvyys	600 mm
JÄNNITE / TAAJUUS KOKONAISTEHO		230 V / 50 Hz
		2300 W
TULOVEDEN PAINE	Vähintään	0,05 MPa (0,5 bar)
	Enintään	0,8 MPa (8 bar)
Liitäntä vesijohtojärjestelmään		Tyyppi 20x27
CE Tämä laite täyttää sähkömagneettista yhteensopivuutta koskevan direktiivin 89/336/ETY ja pienjän-nitedirektiivin 2006/95/CE vaatimukset.

Kulutusarvot

Ohjelma / Pyykin laji Lämpötilat Viitteelliset kulutusarvot**
		°C litraa kWh Kesto
Puuvilla kylmä - 90 67 2,20 140-150
Säästö* 40 - 90 67 1,90 145-155
Siliävät kylmä - 60 48 0,85 90-100
Hienopesu	kylmä - 40	53	0,55	60-70
Villa kylmä - 40 48 0,45 55-65
Käsinpesu	kylmä - 40	48	0,45	55-65
Vapaa-Aika kylmä - 60 55 1,00 135-145
Urheilu	kylmä - 40	50	0,70	95-105
Verhot	kylmä - 40	62	0,65	90-100
Helposti Siliävät	kylmä - 60	55	0,65	125-135
Liotus	30	20	0,20	15-25
Huuhtelut	-	32	0,05	50-60
Tyhjennys	-	-	0,002	0-10
Linkous	-	-	0,015	10-20

* Oletusohjelma CEI 456 -standardin mukaisiin testeihin (Säästö 60°) : 49 L / 1,04 kWh / 140 min
** Nämä tiedot ovat viitteellisiä ja voivat vaihdella käyttöolosuhteiden mukaan.
Ilmoitetut kulutusarvot vastaavat kunkin ohjelman kuuminta sallittua lämpötilaa.

Ympäristö

Jätehuolto

Kaikki materiaalit, jotka on merkitty symbolilla ⚙, ovat kierrätettäviä. Vie ne niille tarkoitettuihin keräyspisteisiin. Kysy tarvittaessa lisätietoja kuntasi jäteasioita hoitavalta viranomaiselta. Kun kone aiotaan romuttaa, sen mahdollisesti vaaraa aiheuttavat osat kannattaa tehdä käyttökelvottomiksi : katkaise verkkojohto koneen puoleisesta päästä.

Symboli Joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.

Ympäristön suojelu

Noudata näitä ohjeita säästääksesi vettä, energiaa ja luontoa :

• Pese vain täysiä koneellisia.
• Käytä esipesu- tai liotustoimintoja vain hyvin likaiselle pyykille.
• Annostele pesuainetta veden kovuuden, pyykin määrän ja likaantumisasteen mukaan (ks. kappale Pesuaineiden annostus).

Asennus

VAROITUS!

Kuljetusta varten asennetut suojakappaleet on ehdottomasti poistettava koneesta ennen sen käyttöönottoa. Säilytä ne mahdollista tulevaa kuljetusta varten, sillä koneen kuljettaminen suo- jaamattomana voi vaurioittaa sen sisäosia ja aiheuttaa vuotoja ja toimintahäiriöitä. Kone voi myös kolhiintua.

Pakkauksen purkaminen

Kuljetustukien poisto

Tarkista, että mikään kohta ei vuoda.

Vedenottoletkua ei saa pidentää. Jos se on liian lyhyt, ota yhteyttä valtuutettuun huoltoliik- keeseen.

Jos haluat asettaa pesukoneesi viereisten kalusteiden suuntaisesti, toimi seuraavasti :

Asenna koneen mukana toimitettu vedenottoletku pesukoneen takaosaan seuraavasti (Vanhaa letkua ei saa käyttää uudelleen):

Viemärilitäntä

- Letkun päässä oleva liitin sopii kaikkiin käytössä oleviin viemäriliitäntöihin.

Kiinnitä liitin vie-märiliitäntään koneen mukana toimitetulla letkusinkilällä ^* .

- Asenna tuki poistoletkuun.

Pane letku tukineen poistoputkeen (tai pesualtaaseen) 70 - 100 cm:n korkeudelle. Huolehdi siitä, että se ei ole vaarassa pudota. Pois-

toletkun päässä on oltava ilmarako.

*riippuu mallista

VAROITUS!

Poistoletkua ei missään tapauksessa saa pidentää. Jos se on liian lyhyt, ota yhteys valtuutettuun huoltoliikkeeseen.

Sähköliitäntä

Tämän pesukoneen voi liittää vain yksivaiheiseen 230 V sähköverkkoon.

Tarkista sulakekoko: 10 A / 230 V.

Konetta ei saa liittää sähköverkkoon jatkojohdon tai jakorasian välityksellä.

Tarkista, että maattoliitäntä on voimassa olevien säädösten mukainen.

Sijoitus

Sijoita kone tasaiselle ja kovalle lattialle riittävän tilavaan paikkaan. Huolehdi siitä, että kone ei kosketa seinää eikä muita kalusteita.

Tarkka säätäminen ehkäisee tärinää, melua ja koneen liikkumista sen toiminnan aikana.

Takuu/asiakaspalvelu

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,16 e/min +pvm), tai katsomalla puhelin-luettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,16 e/min +pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana :

• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.

Euroopan Takuu

Electrolux myöntää takuun tälle tuotteelle oppaan takakannessa luetelluissa maissa tuotetakuussa määritetyksi tai lainsäädännön mukaiseksi ajaksi (European Address Services). Muuttaessasi jäljessä luetellusta maasta toiseen tuotetakuu siirtyy mukanasi seuraavien ehtojen mukaisesti :

• Tuotetakuu on voimassa tuotteen ostopäivästä lukien. Tästä on osoituksena tuotteen myyjän antama ostokuitti, joka osoittaa tuotetakuun olevan voimassa.
• Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai tuoteryhmää koskevien takuuhtojen mukaisesti.
• Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyt-täjälle.
• Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on tarkoi-tettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten.
• Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien sääntöjen mukaisesti.

Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin.

ZANUSSI

Innehåll

Rekommendationer......26
