Laitetyyppi	Etupesukone
Malli	ZWY 1120
Tuotemerkki	Zanussi
Mitat (K x L x S)	85 x 60 x 55 cm
Paino	65 kg
Suurin täyttökapasiteetti	7 kg
Suurin linkousnopeus	1200 kierr/min
Energiankulutus (vuotuinen)	175 kWh
Vedenkulutus jaksoa kohden	50 l
Energiatehokkuusluokka	A
Melutaso (linkous)	76 dB
Ohjelmien määrä	15
Perusohjelmat	Puuvilla, Synteettiset, Arkalajit, Pikapesu 30', Ekopesu, Huuhtelu, Linkous, Tyhjennys
Lisätoiminnot	Viivästetty käynnistys, Lapsilukko, Veden tason hallinta
Materiaali (pesurumpu)	Muovi
Moottorin tyyppi	Invertteri (arvio)
Sähköiskusuojausluokka	I
Nimellisjännite	220-240 V, 50 Hz
Nimellisteho	2000 W
Vesiliitäntä	Kylmä vesi
Täyttöletkun pituus	1,5 m
Tyhjennysletkun pituus	1,2 m
Hoito-ohjeet	Suodattimen puhdistus jokaisen pesun jälkeen; pesuainelokeron puhdistus; 6 kuukauden välein rummun puhdistusohjelma
Saatavilla olevat varaosat	Suodatin, hihna, vaimentimet, laakerit, ohjausmoduuli, lämmitysvastus
Keskimääräinen käyttöikä	10 vuotta
Valmistusmaa	Puola (arvio)

Usein kysytyt kysymykset - ZWY 1120 ZANUSSI

Kuinka asennan Zanussi ZWY 1120 -pesukoneen?

Aseta kone tasaiselle ja lujalle pinnalle. Säädä jalat vatupassin avulla. Liitä täyttöletku vesijohtoon, jossa on 3/4 tuuman hana. Kiinnitä tyhjennysletku 60-90 cm korkeudelle lattiasta. Kytke pistoke maadoitettuun pistorasiaan.

Mitä tehdä, jos kone ei käynnisty?

Tarkista, onko pistoke kytketty pistorasiaan ja onko pistorasia toimiva. Varmista, että luukku on kunnolla kiinni. Tarkista, onko lapsilukko aktivoitunut. Jos mikään ei auta, ohjausmoduuli saattaa olla viallinen.

Kuinka puhdistan pumpun suodattimen?

Sammuta kone ja irrota se verkkovirrasta. Avaa alaosa, kierrä suodatin auki vastapäivään. Ota se pois ja huuhtele juoksevan veden alla. Aseta takaisin ja kierrä kiinni.

Mitä virhekoodi E10 näytöllä tarkoittaa?

Koodi E10 viittaa ongelmaan veden otossa. Tarkista, onko vesihana auki, onko letku taittunut, onko tulopuolen suodatin tukossa. Jos ongelma jatkuu, vedentuloventtiili voi olla viallinen.

Kuinka käynnistän itsepuhdistusohjelman?

Useimmissa Zanussi-malleissa on rummun puhdistusohjelma. Valitse ohjelma, jonka lämpötila on 90°C, ja lisää erityistä puhdistusainetta tai sitruunahappoa. Käynnistä jakso ilman pyykkiä.

Voiko tässä koneessa pestä untuvatakkeja?

Kyllä, mutta käytä synteettisten tai arkojen kankaiden ohjelmaa, jonka lämpötila on enintään 30°C. Vähennä linkousnopeus 800 kierrokseen minuutissa. Käytä untuvatakkien pesuun tarkoitettuja palloja.

Miksi kone tärisee voimakkaasti linkouksessa?

Varmista, että kone on suorassa ja jalat säädetty. Saattaa olla ylikuormitus tai epätasapaino. Jaa pyykki tasaisesti rumpuun. Tarkista myös, ovatko vaimentimet löystyneet.

Kuinka poistan lapsilukon käytöstä?

Yleensä lapsilukko kytketään päälle ja pois painamalla kahta painiketta samanaikaisesti (esim. lämpötila- ja linkousnopeuspainikkeita) 3 sekunnin ajan. Tarkka yhdistelmä on ilmoitettu käyttöohjeessa.

Mitä tehdä, jos kone ei tyhjennä vettä?

Tarkista, ettei tyhjennysletku tai hajulukko ole tukossa. Puhdista pumpun suodatin. Jos tämä ei auta, tyhjennyspumppu saattaa olla tukossa tai painekytkin viallinen.

Mistä löydän pesukoneen sarjanumeron?

Sarjanumero on koneen takana tai sivussa olevassa kilvessä, ja se voi olla myös luukun sisäpuolella tai pesuainelokerossa.

KÄYTTÖOHJE ZWY 1120 ZANUSSI

1. Käyttöpaneeli
2. Kannen avauskahva
3. Säätöjalat

Käyttöpaneeli

1. Ohjelmanvalitsin
2. Painikkeet ja niiden toiminnot
3. Ohjelmavaiheiden merkkivalot
4. Käynnistä/Tauko-painike

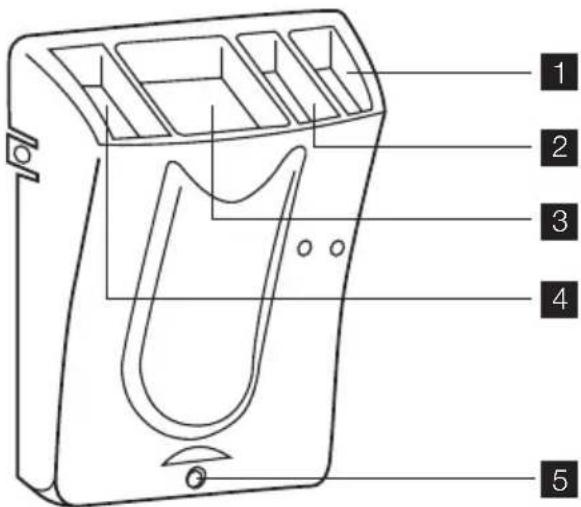

Pesuainelokerikko

1. ✿ Huuhteluaine (älä täytä yli MAX-merkinnän M)

2. ▲ Valkaisuainetta voi käyttää ilman esipesua olevissa valko-/kirjopesuohjelmissa, ¼-1 mitallinen laimennettua valkaisuainetta (älä täytä yli MAX-merkinnän).

3. Varsinainen pesu

4. 山Esipesu

5. Huuhteluaineen ja valkaisuaineen ylivuoto (jos annosteltu liikaa)

Turvallisuusohjeet

Lue nämä turvallisuusohjeet huolellisesti ennen kuin asennat laitteen ja käytät sitä. Säilytä tämä käyttöohje laitteen mukana.

Yleiset turvallisuusohjeet

• Älä yritä tehdä muutoksia laitteeseen. Seurauksena voi olla vaaratilanteita.
• Tarkista, että vaatteista on poistettu kaikki kolikot, hakaneulat, rintaneulat, ruuvit jne., ennen kuin laitat pyykin koneeseen. Jos tällaisia esineitä jää pyykin joukkoon, ne voivat vaurioittaa konetta vakavasti.
• Käytä suositeltu määrä pesuainetta.
• Laita pienet vaatekappaleet (sukat, vyöt jne.) pesupussiin tai tyynyliinan sisään.
• Irrota vedenottoletku ja sulje hana pesukoneen käytön jälkeen.
• Kytke laite aina irti verkkovirrasta ennen puhdistus- ja huoltotöitä.
• Älä pese pesukoneessa kaarituellisia rintaliivejä tai saumaamattomia tai rispaantuneita vaatteita.

Asennus

• Pura laite pakkauksestaan tai pyydä pakkaus purka-mista heti toimituksen jälkeen. Tarkista, ettei laitteessa ole minkäänlaisia ulkopuolisia vaurioita. Ilmoita kai-kista kuljetusvaurioista jälleenmyyjälle.
• Poista kaikki kuljetustuet ja pakkausmateriaalit ennen laitteen asennusta.

• Laitteen kytkentä vesijohtoverkkoon on annettava ammattitaitoisen putkiasentajan tehtäväksi.

• Jos kodin sähköjärjestelmään tarvitaan tehdä muutoksia laitteen kytkentää varten, anna muutokset ammattitaitoisen sähköasentajan tehtäväksi.

• Tarkista asennuksen jälkeen, ettei virtajohto ole jäänyt puristuksiin laitteen alle.
• Jos laite sijoitetaan maton päälle, varmista, että matto ei tuki laitteen pohjassa olevia ilmanvaihtoaukkoja.
• Laite on kytkettävä määräysten mukaiseen maadoitettuun pistorasiaan.
• Lue huolellisesti kappaleessa Sähköliitäntä esitetyt ohjeet, ennen kuin kytket laitteen verkkovirtaan.
• Virtajohdon vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Valmistaja ei vastaa minkäänlaisista virheellisen asennuksen aiheuttamista vahingoista.

Suojeltava jäätymiseltä

Jos laite altistuu alle 0 °C:n lämpötilalle, suorita seuraavat varotoimenpiteet:

• Sulje hana ja irrota vedenottoletku.
• Laita vedenottoletkun ja tyhjennysletkun päät lattialla olevaan astiaan.
• Valitse Tyhjennys-ohjelma ja anna ohjelman pyöriä loppuun saakka.
• Kytke laite irti verkkovirrasta kääntämällä ohjelmanvalitsin Stop-asentoon ○.
• Irrota pistoke pistorasiasta.
• Kiinnitä vedenottoletku ja tyhjennysletku takaisin pai-kalleen.

Tällä tavoin letkuihin jäänyt vesi poistuu eikä jäädy letkujen sisälle, mikä voisi vaurioittaa laitetta.

Ennen kuin kytket laitteen uudelleen toimintaan, tarkista, että ympäristön lämpötila ei ole pakkasen puolella.

Käyttö

- Laite on tarkoitettu normaaliin kotitalouskäyttöön. Älä käytä laitetta kaupallisiin tai teollisiin tai mihinkään muihin kuin edellä mainittuun tarkoitukseen.

Pyykin peseminen

Ensimmäinen käyttökerta

- Tarkista, että sähkö- ja vesiliitännät on tehty asennusohjeiden mukaisesti.

- Poista polystyreenisuojus ja kaikki muut pakkausmateriaalit rummun sisältä.

Päivittäinen käyttö

• Lue tekstiilien hoito-ohjeet ennen kuin peset ne.
• Älä pese koneessa vaatteita, joissa on bensiinillä, alkoholilla, trikloorietyleenillä jne. poistettuja tahroja. Jos tahranpoistossa on käytetty tällaisia aineita, odota, kunnes tuote on haihtunut, ennen kuin laitat vaatteet pesukoneen rumpuun.
• Laite on tarkoitettu aikuisten käyttöön. Älä anna lasten käsitellä laitetta tai käyttää sitä leikeissään.

- Pese ensimmäinen ohjelma 90 °C:ssa ilman pyykkiä käyttäen kuitenkin pesuainetta, jotta vesisäiliö puhdistuu.

Pyykin täyttäminen koneeseen

• Avaa laitteen kansi.

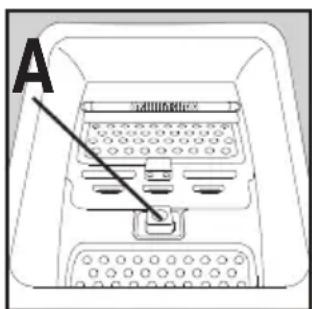

• Avaa rumpu painamalla lukituspainiketta A. Rummun luukut avautuvat automaattisesti.
• Laita pyykki konee-seen, sulje rumpu ja pesukoneen kansi.

Varoitus! Tarkista, että rummun luukut ovat kunnolla kiinni, ennen kuin suljet pesukoneen kannen.

• Kun rummun luukut ovat kiinni,
• lukituspainike A on vapautettu.

Pesuaineen annostelu

Annostele pesuainetta varsinaisen pesun lokeroon 📊 ja myös esipesun lokeroon 📊, jos valitset esipesun. Kaada tarvittaessa huuhteluainetta lokeroon ✉ ja valkaisuainetta lokeroon ⚠ (käytettävissä ilman esipesua olevissa valko-/kirjopesuohjelmissa).

Ohjelman valitseminen

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle. Käynnistä/Tauko-painikkeen ▷∥ vihreä merkkivalo vilkkuu.

1) Mallikohtainen lisätoiminto.

Jos käännät ohjelmanvalitsimen jonkin toisen ohjelman kohdalle pesuohjelman aikana, laite ei huomioi uutta valintaa. Käynnistä/Tauko-painikkeen ▷punainen merkkivalo vilkkuu muutaman sekunnin ajan.

Linkousnopeuden valitseminen

Voit muuttaa linkousnopeutta painamalla Linkous-painiketta ☺, jos haluat lingota pyykin muulla kuin koneen valitsemalla nopeudella. Voit valita myös lisätoiminnon Ei linkousta, Rypistymisen esto ☐ tai Yöohjelma Plus. 1).

Maksimilinkousnopeudet ovat:

Valko/kirjo, Säästö: 1200 kierrosta/min (ZWY1120), 1000 kierrosta/min (ZWY1100), 800 kierrosta/min (ZWY180), Villa, Käsinpesu: 1000 kierrosta/min (ZWY1100), 900 kierrosta/min (ZWY1120), 800 kierrosta/min (ZWY180), Siliävät: 900 kierrosta/min (ZWY1120), 800 kierrosta/min (ZWY180/1100), Hienopesu: 700 kierrosta/min.

Ohjelman lopussa, mikäli olet valinnut lisätoiminnon Rypistymisen esto tai Yöohjelma Plus, sinun on valittava Linkous tai Tyhjennys jotta pesuohjelma suoritetaan loppuun ja vesi tyhjennetään koneesta.

Lisätoimintojen valitseminen

Lisätoiminnot on valittava pesuohjelman valitsemisen jälkeen ja ennen Käynnistä/Tauko-painikkeen ▷II painamista (katso Ohjelmataulukko). Kun painat yhden tai

useamman haluamasi lisätoiminnon painiketta, vastaava merkkivalo syttyy. Jos painat painiketta uudelleen, merkkivalo sammuu. Jos lisätoiminto ei sovi valitulle pesuohjelmalle, Käynnistä/Tauko-painikkeen ▷|| punainen merkkivalo vilkkuu.

Esipesu

Esipesun lämpötila on korkeintaan 30 °C.

Pika = ⏱

Pesuaikaa lyhennetään valitun ohjelman mukaisesti.

Rypistymisen esto

Pesuohjelmaan lisätään yksi tai useampia huuhteluita. Lisätoiminto on suositeltava herkkäihoisille tai alueella, jossa vesi on hyvin pehmeää.

Väliaikainen valinta: Paina Rypistymisen esto -painiketta . Lisätoiminto on käytössä vain valitussa ohjelmassa.

Pysyvä valinta: Paina painikkeita Lisätoiminnot ja Rypistymisen esto muutaman sekunnin ajan. Lisätoiminto on käytössä pysyvästi, vaikka virta katkaistaan laitteesta. Toiminto poistetaan käytöstä suorittamalla samat toimenpiteet.

Pesuohjelman käynnistäminen

Käynnistä pesuohjelma painamalla Käynnistä/Tauko-painiketta ▷II. Painikkeeseen syttyy vihreä valo.

Ohjelmanvalitsin pysyy paikallaan ohjelman aikana. Pesuohjelman vaihetta vastaava merkkivalo palaa.

U+ U Esipesu + varsinainen pesu

+ Huuhtelut + linkous

→I: Ohjelman loppu

Ohjelman keskeyttäminen

Pyykin lisääminen ensimmäisten 10 minuutin kuluessa

Ohjelmataulukko

Paina Käynnistä/Tauko-painiketta ▷ Plainikkeessa vilkkuu vihreä valo laitteen ollessa taukotilassa. Kannen voi avata vasta noin kahden minuutin kuluttua pesuohjelman päättymisestä. Voit jatkaa ohjelmaa painamalla uudelleen Käynnistä/Tauko-painiketta ▷.

Käynnissä olevan ohjelman muuttaminen

Ennen kuin voit tehdä muutoksia käynnissä olevaan ohjelmaan, pesukone on asetettava taukotilaan painamalla Käynnistä/Tauko-painiketta ▷∥ . Jos muutos ei ole mahdollinen, Käynnistä/Tauko-painikkeen ▷∥ punainen merkkivalo vilkkuu muutaman sekunnin ajan. Jos edelleenkin haluat muuttaa ohjelmaa, sinun on peruutettava nykyinen ohjelma (ohjeet jäljempänä).

Pesuohjelman peruuttaminen

Jos haluat peruuttaa pesuohjelman, käännä ohjelmanvalitsin Stop-asentoon ○.

Ohjelman päättyminen

Pesuohjelma päättyy automaattisesti. Käynnistä/Taukopainikkeen ▷∥ merkkivalo sammuu ja Ohjelma loppu -merkkivalo →I syttyy. Kannen voi avata vasta noin kahden minuutin kuluttua pesuohjelman päättymisestä.

Käännä ohjelmanvalitsin Stop-asentoon ○ . Ota pyykki pois koneesta. Irrota pistoke pistorasiasta ja sulje vesihana.

Valmiustila

Jos laitteessa on virta päällä, mutta mitään toimintoa ei valita 10 minuuttiin ennen tai jälkeen ohjelman, laite siirty valmiustilaan. Kaikki merkkivalot sammuvat ja Käynnistä/Tauko-painikkeen ▷‖ merkkivalo vilkkuu hitaasti. Laite poistuu valmiustilasta, kun painat jotain painiketta tai käännät ohjelmanvalitsinta.

Ohjelma / pyykin tyyppi	Täyttömäärä	Mahdolliset lisätoiminnot
Valko/kirjo (kylmä - 90 °C): Normaalilikaiset valkoiset tai värilliset työvaatteet, liinavaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	5,0 kg Esipesu,	Pika, Lisähuuhtelu, Rypistymisen esto
Säästö1) (40-60 °C): Normaalilikaiset valkoiset tai värilliset työvaatteet, liinavaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	5,0 kg Esipesu,	Lisähuuhtelu, Rypistymisen esto
Siliävät (kylmä - 60 °C): Tekokuidut, alusvaatteet, värilliset kuidut, siliävät paidat, puserot.	2,5 kg Esipesu,	Pika, Lisähuuhtelu, Rypistymisen esto

Ohjelma / pyykin tyyppi Täyttömäärä Mahdolliset lisätoiminnot
Hienopesu (30-40 °C): Arat tekstiilit, esimerkiksi verhot.	2,5 kg Esipesu, Pika, Lisähuuhtelu, Rypistymisen esto
Villa (30-40 °C): Konepestävät villavaatteet, jois- sa on merkintä "puhdasta uutta villaa, konepestävä, kutistumaton.	1,0 kg Rypistymisen esto
Käsinpesu (kylmä - 30 °C): Erittäin arat tekstiilit, joissa on merkintä "käsinpesu".	1,0 kg Rypistymisen esto
Huuhtelut: Tällä ohjelmalla voit huuhtoa käsi- npestyn pyykin.	5,0 kg Lisähuuhtelu, Rypistymisen esto
Tyhjennys: Veden tyhjennys lisätoiminnon Ry- pistymisen esto (tai Yöohjelma Plus) jälkeen.	5,0 kg
Linkous: Linkous nopeudella 500-1200/1000/800 kierrosta/min 2) lisätoiminnon Rypistymisen esto (tai Yöohjelma Plus) jälkeen.	5,0 kg

1) Testilaitoksen viiteohjelma, testi vastaa standardia CEI 456 (60 °C Säästö): 49 l / 0,95 kWh / 160 min 2) Mallikohtainen lisätoiminto.

Huolto ja puhdistus

Kytke laite irti verkkovirrasta ennen puhdistamista.

Kalkinpoisto

Käytä laitteen kalkinpoistossa pyykinpesukoneille tarkoitettua sopivaa syövyttämätöntä tuotetta. Tarkista tuotteen etiketistä suositeltu määrä sekä se, miten usein kalkinpoisto tulee suorittaa.

Ulkopinnat

Käytä laitteen ulkopintojen puhdistuksessa lämmintä vet- tä ja mietoa pesuainetta. Älä käytä koskaan alkoholia, liuotinaineita tai vastaavia tuotteita.

Pesuainelokerikko

Puhdista kuvan mukaisesti:

Nukkasihti

Puhdista rummun pohjassa sijaitseva nukkasihti säännöllisesti.

Tulovesisihdit

Puhdista kuvan mukaisesti:

Käyttöongelmat

Laite on tarkastettu huolellisesti ennen toimitusta tehtaalta. Jos sen toiminnassa kuitenkin esiintyy jokin häiriö,

lue alla olevan taulukon ohjeet ennen kuin otat yhteyttä valtuutettuun huoltoliikkeeseen.

Ongelma Syy
Pesukone ei käynnisty tai sii-hen ei tule vettä.	Pistoke ei ole kunnolla pistorasiassa, sähköasennus on tehty väärin,laitteen kansi ja rummun luukut eivät ole kunnolla kiinni,ohjelman käynnistyskomentoa ei ole valittu oikein,sähkökatkos,vedensyöttö on katkaistu,vesihana on kiinni,tulovesisihdit ovat likaiset,vedenottoletkussa on punainen merkki.
Rumpu täyttyy vedellä mutta tyhjenee heti:	tyhjennysletkun U-kappale on kiinnitetty liian alas (katso kappale Asennus).
Pesukone ei huuhtele tai ei tyhjennä vettä:	tyhjennysletku on tukossa tai mutkalla,nukkasihti on tukossa,tasapainon tunnistin on aktivoitunut: pyykki ei ole jakautunut tasaisesti rumpuun,on valittu Tyhjennys-ohjelma tai lisätoiminto Yöohjelma Plus tai Rypistymisen esto,tyhjennysletkun U-kappale ei ole oikealla korkeudella.
Pesukoneen ympärillä on vettä:	liian suuri määrä pesuainetta on aiheuttanut vaahdon ylivuotamisen,pesuaine ei ole sopiva konepesuun,tyhjennysletkun U-kappaletta ei ole kiinnitetty oikein,nukkasihtiä ei ole laitettu takaisin paikalleen,vedenottoletku vuotaa.
Pesutulos ei ole hyvä: pesuaine ei ole sopiva konepesuun,rummussa on liikaa pyykkiä,pesuohjelma ei ole sopiva,pesuainetta on annosteltu liian vähän.
Kone tärisee tai käyntiääni on kova:	kaikkia pakkausmateriaaleja ei ole poistettu (katso kappale Asennus),laite ei ole tasapainossa,laite on liian lähellä seinää tai muita kalusteita,pyykki ei ole jakautunut tasaisesti rumpuun,liian vähän pyykkiä.
Pesuohjelma kestää aivan liian pitkään:	tulovesisihdit ovat likaiset,sähkökatkos tai vedensyötön katkaisu,moottorin ylilämpösuoja on lauennut,tuloveden lämpötila on tavallista kylmempi,vaahdontunnistuksen turvajärjestelmä on toiminut (liian paljon pesuainetta) ja pesukone on aloittanut vaahdon tyhjennyksen,tasapainon tunnistin on aktivoitunut: ohjelmaan on lisätty vaihe, jossa pyykkiä jaetaan tasaisemmin rumpuun.
Pesukone pysähtyy kesken ohjelman:	veden- tai sähkönsyötössä on ollut häiriöitä,on valittu Rypistymisen esto,rummun luukut ovat auki.
Kansi ei aukea pesuohjelman lopussa:	välittömän avauksen1)merkkivalo ei pala,lämpötila rummun sisällä on liian korkea,kannen lukitus vapautuu 1-2 minuuttia pesuohjelman päätymisen jälkeen1).
Käynnistys/Pysäytys-pai-nikkeessa2) vilkkuu punai-nen valo3):	kansi ei ole kunnolla kiinni.
Käynnistys/Tauko-painik-keessa2) vilkkuu punainen valo3):	nukkasihti on tukossa,tyhjennysletku on tukossa tai mutkalla,tyhjennysletku on kiinnitetty liian korkealle (katso kappale Asennus),tyhjennyspumppu on tukossa,viemäriputket ovat tukossa.
Käynnistys/Pysäytys-pai-nikkeessa2) vilkkuu punai-nen valo3):	vesihana on kiinni,vedensyöttö on katkaistu.
Huuhteluaine valuu suoraan rumpuun pesuainelokerikon täytön yhteydessä:	huuhteluainetta on annosteltu yli MAX-merkinnän.

1) Mallikohtainen lisätoiminto.
2) Joissakin malleissa voi kuulua merkkiääni.
3) Ratkaistuasi ongelmat käynnistä keskeytynyt ohjelma painamalla Käynnitys/Pysäytys-painiketta.

Pesuaineet ja lisääaineet

Käytä vain pyykinpesukoneille tarkoitettuja pesu- ja lisäaineita. Erityyppisiä pesuaineita ei ole suositeltavaa sekoittaa keskenään. Ne voivat pilata pyykin. Jauhemaisten pesuaineiden käytössä ei ole mitään rajoituksia. Neste-mäistä pesuainetta ei saa käyttää, kun ohjelmaan valitaan

esipesu. Ilman esipesua olevissa ohjelmissa nestemäinen pesuaine laitetaan annostelupalloon. Pesuainetable-tit tai -annokset laitetaan pesuainelokerikon varsinaisen pesun lokeroon.

Tekniset tiedot

MITAT Korkeus		850 mm
	Leveys	400 mm
	Syvyys	600 mm
JÄNNITE/TAAJUUS	230 V/50 Hz
ENERGIANKULUTUS		2300 W
VEDENPAINE Minimi		0,05 MPa (0,5 bar)
	Maksimi	0,8 MPa (8 bar)
Vesiliitäntä Tyyppi 20/27

Asennus

Poista kaikki pakkausmateriaalit ennen kuin käytät laitetta ensimmäisen kerran. Säilytä pakkausmateriaalit tulevaa tarvetta varten. Jos laitetta kuljetetaan ilman kuljetustukia, sen sisäiset komponentit voivat vaurioitua, ja seuraukse- na voi olla vuotoja ja toimintahäiriöitä. Laite voi vaurioitua myös törmäysten vuoksi.

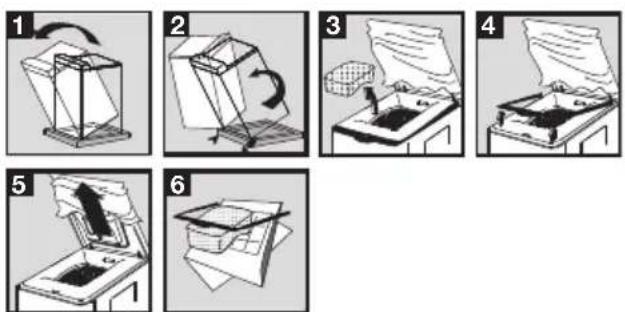

Pakkauksen purkaminen

Kuljetustukien poistaminen

Asenna pyykinpesukone ympäröivien kalusteiden kanssa samalle tasolle noudattamalla kuvan 4 ohjeita.

Vesiliitäntä

Siirrä vedenottoletkua tarvittaessa kuvassa 1 osoitettuun suuntaan. Irrota letku avaamalla rengasmutteri ja siirrä vedenottoletkua alaspäin kuvan 1 mukaisesti. Kiristä rengasmutteri ja tarkista, ettei liitos vuoda. Avaa vesihana. Tarkista, että vuotoja ei ole. Vedenottoletkua ei voi jatkaa. Jos letku on liian lyhyt, ota yhteys valtuutettuun huolto- liikkeeseen.

Viemärilitäntä

Letkun päässä oleva liitin voidaan kiinnittää kaikkiin tavanomaisiin viemäriliitäntöihin. Kiinnitä liitin viemäriputkeen laitteen mukana toimitetun letkukiinnikkeen avulla 2)

Kiinnitä U-kappale tyhjennysletkuun. Laita kaikki osat viemäriliitännässä (tai altaassa) 70-100 cm:n korkeudelle. Tarkista, että letku on tukevasti paikallaan. Letkun päässä on oltava ilmarako, jotta takaisinvirtaus estyy.

Varoitus!

Tyhjennysletkua ei saa koskaan venyttää. Jos se on liian lyhyt, ota yhteys putkiasentajaan.

Ympäristönsuojelu

Laitteen käytöstäpoisto ja hävittäminen

Kaikki materiaalit, joissa on symboli ovat kier-rätettäviä. Vie ne jätteidenkeruupisteeseen kerää- ja kierrätystä varten (jätteidenkeruupisteiden sijain- bi kysyä paikalliselta jätehuoltoviranomaiselta). Kun at laitteen käytöstä, irrota siitä kaikki osat, jotka voi- la vaarallisia muille henkilöille. Leikkaa virtajohto itteen pohjasta.

Laitteessa tai sen pakkauksessa oleva symboli tar- koittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden keräys- ja kierrätyspisteeseen. Varmistamalla, että laite poistetaan käytöstä asianmukaisesti, voit auttaa estämään sellaisia ympäristö- ja terveyshaittoja, joita voisi

Takuu/Huolto

SUOMI

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,16 e/min +pvm), tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteet-

2) mallikohtainen varuste

Sähköliitäntä

Tämän pyykinpesukoneen saa kytkeä ainoastaan 230 V:n yksivaiheverkkovirtaan. Tarkista sulakkeen koko: 13 ampeeria 230 V:n virralle. Älä käytä jatkojohtoa tai jakorasiaa. Varmista, että pistorasia on maadoitettu ja voimassa olevien määräysten mukainen.

Sijoittaminen

Sijoita laite tasaiselle ja ko- valle alustalle ilmastoituun tilaan. Varmista, että laite ei koske seinään tai muihin kalusteisiin.

Hyvä tasapainotus estää tärinän, melun ja laitteen liikku-misen toiminnan aikana.

aiheutua jätteiden asiattomasta käsittelystä. Lisätietoja laitteen kierrätyksestä on saatavilla kaupungin tai kunnan jätehuoltoviranomaiselta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

Ympäristönsuojelu

Noudata seuraavia ohjeita säästääksesi vettä, energiaa ja luontoa.

• Pese mahdollisuuksien mukaan aina täysiä koneellisia ja vältä puolitäyttöä.
• Käytä esipesu- ja liotusohjelmia vain hyvin likaiselle pyykille.
• Käytä sopiva määrä pesuainetta vedenkovuuden, pyykin määrän ja likaisuusasteen mukaisesti.

toman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen

kuluttajaneuvonnastamme soittamalla numeroon

0200-2662 (0,16 e/min +pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuaikana:

- aiheettomasta huoltokäynnistä

Euroopan Takuu

Electrolux myöntää takuun tälle tuotteelle oppaan taka- kannessa luetelluissa maissa tuotetakuussa määritetyksi tai lainsäädännön mukaiseksi ajaksi.Muuttaessasi jäljes- sä luetellusta maasta toiseen tuotetakuu siirtyy mukanasi seuraavien ehtojen mukaisesti:

• Tuotetakuu on voimassa tuotteen ostopäivästä lukien. Tästä on osoituksena tuotteen myyjän antama ostokuitti, joka osoittaa tuotetakuun olevan voimassa.
• Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai tuoteryhmää koskevien takuuehtojen mukaisesti.

- ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetus-vaurioista on heti ilmoitettava myyjälikkeelle.

• Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyttäjälle.
• Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on tarkoitettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten.
• Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien säantöjen mukaisesti.
  Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin.

Produktbeskrivning
