Produkttyp	Köksfläkt
Varumärke	Thermex
Modell	MANCHESTER SMART
Monteringssätt	Under skåp / Väggmonterad
Utsugstyp	Kanalförsedd eller Recirkulerande (tillbehörssats)
Motortyp	Enkel motor
Antal hastigheter	3
Maximal utsugskapacitet	650 m³/h
Maximal ljudnivå	65 dB(A)
Belysning	LED, 2 x 3 W
Kontrolltyp	Pekskärm
Bredd	600 mm
Djup	500 mm
Höjd (utan skorsten)	150 mm
Vikt	12 kg
Strömförbrukning	200 W
Spänning	220-240 V
Frekvens	50/60 Hz
Filtertyp	Aluminiumfettfilter
Recirkulationssats tillgänglig	Ja (kolilter)
Energiklass	A+
Skorsten justerbar höjd	Ja
Kanal diameter	150 mm
Garanti	2 år
Installation	Professionell rekommenderas

Vanliga frågor - MANCHESTER SMART Thermex

Hur installerar jag Thermex MANCHESTER SMART köksfläkt?

Installationen bör utföras av en kvalificerad fackman. Se till att fläkten är ordentligt monterad på rekommenderad höjd ovanför hällen (vanligtvis 65-75 cm för elektrisk häll, 75-85 cm för gas). Använd medföljande mall för att markera skruvlägen, borra hål och fästa monteringsplattan. Anslut kanalen om du använder utsugsläge eller installera recirkulationssatsen. Anslut slutligen till ström och testa.

Hur rengör jag fettfiltren?

Aluminiumfettfiltren bör rengöras var 2-3 månad, eller oftare vid kraftig användning. Ta bort filtren genom att dra i handtagen. Tvätta dem i varmt såpvatten eller i diskmaskin på låg temperatur. Torka ordentligt innan återmontering. Använd inte slipande rengöringsmedel.

Hur byter jag LED-lamporna?

LED-lamporna är integrerade och kan kräva en tekniker för byte. Om de slutar fungera, kontakta Thermex kundtjänst eller en behörig elektriker. Försök inte byta dem själv om de inte är användarservicebara.

Vilken ljudnivå har MANCHESTER SMART-fläkten?

Maximal ljudnivå är cirka 65 dB(A) vid högsta hastighet. Vid lägre hastigheter är den tystare. Faktisk ljud beror på installation och kanaldragning.

Kan denna fläkt användas i recirkulationsläge?

Ja, MANCHESTER SMART kan användas i recirkulationsläge med en tillvalsbar kolfiltersats. Satsen säljs separat. I recirkulationsläge filtreras luften genom kol och återförs till köket.

Hur byter jag kolfiltret?

Om du använder recirkulationsläge, byt kolfiltret var 3-6 månad beroende på användning. Ta bort fettfiltren, ta sedan bort kolfiltret genom att vrida eller dra ut det. Sätt i det nya filtret och montera tillbaka. Använd alltid äkta Thermex-filter.

Vad är maximal utsugskapacitet?

Maximal utsugskapacitet är 650 m³/h. Detta mäts vid högsta hastighet utan kanalbegränsningar. Faktisk prestanda kan variera beroende på kanallängd och böjningar.

Hur använder jag pekskärmen?

Pekskärmen reagerar på lätta fingerberöringar. Tryck på strömknappen för att sätta på/stänga av. Använd hastighetsknapparna (1, 2, 3) för att justera fläkthastigheten. Ljusknappen växlar LED-lamporna. Vissa modeller kan ha en timerfunktion; tryck och håll in timer-knappen för att aktivera.

Varför fungerar inte fläkten?

Kontrollera att fläkten är ordentligt ansluten och att säkringen inte har löst ut. Se till att kanalen inte är blockerad. Om motorn inte går kan termoskyddet ha löst ut. Låt fläkten svalna i 30 minuter och försök igen. Om den fortfarande inte fungerar, kontakta support.

Hur underhåller jag köksfläkten?

Regelbundet underhåll inkluderar rengöring av fettfiltren varje månad, avtorkning av utsidan med fuktig trasa och kontroll av kanalen för blockeringar. För recirkulationsläge, byt kolfilter var 3-6 månad. Årligen, låt en fackman inspektera motorn och elektriska anslutningar.

BRUKSANVISNING MANCHESTER SMART Thermex

Allmänt	17
Förpackningen innehåller 18
Måttskiss	18
Montering	19
Elinstallation	21

ALLMÄNT

• Fläktkåpan har utvecklats och producerats i enlighet med DS/EN 60335-1.
• Den här fläktkåpan är endast avsedd för användning i privatbo-städer. Om den används för andra syften bortfaller reklamations-rätten.
• All installation ska utföras av en utbildad tekniker i överensstämmelse med anvisningarna från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex avsäger sig allt ansvar för skador som uppstår till följd av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/DRIFTSÄTTNING

• Kontrollera fläktkåpan beträffande transportskador, fel och brister direkt vid mottagandet.
• Transportskador ska anmälas direkt vid mottagandet till transportfirman och Thermex.
• Fel och brister ska anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/drifttagning.

MONTERING

• Fläktkäpan är avsedd för drift vid 230 Volt ±10 % \~ 50 HZ i enlighet med EN 50160
• Anslut fläktkåpan med den påmonterade stickkontakten. OB-SERVERA: Om stickkontakten har jordanslutning ska fläktkåpan anslutas till jord.
• För modeller med extern motor är det viktigt att man INTE använder gemensam nolla vid installation av fläktkåpa och motor, eftersom detta påverkar styrningen av fläktmotorn.
• Vid användning av extern motor från annan leverantör SKA det säkerställas att motorn fungerar tillsammans med den valda fläktkåpan. Annars bortfaller reklamationsrätten för fläktkåpan.
• Anslut inte ström till fläktkåpan förrän monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater, som använder gas eller andra brännbara material – det måste finnas ett separat utsug.
• Nationell lagstiftning, byggregler etc. gällande evakuering av luft ska följas.
• Använd alltid den ursprungliga utsugsdimensionen. Om en mindre utsugsdimension används försämras effekten och ljudnivån ökar.
• Utsuget från fläktkåpan och ut i det fria bör vara så kort som möjligt för att få största möjliga effekt ur fläktkåpan.
• Antalet böjar på utsuget bör minimeras så längt det är möjligt för att fläktkåpan ska få högsta möjliga effekt.
• Thermex rekommenderar att du alltid använder ljud- och kondensisolerad utsugsslang vid genomföring i icke uppvärmda rum.

• Thermex rekommenderar att det vid användning av flexslangar används en ljuddämpare för att minimera ljudnivån.

• Vid användning av flexslang ska du alltid säkerställa att denna är fullständigt utsträckt för att minimera luftmotståndet och därmed uppnå maximal sugförmåga.

• Olika material kräver lika typer av väggpluggar och skruvar. Använd pluggar och skruvar som passar materialet där fläktkåpan ska monteras.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För skåpsmonterade, frihängande och väggmonterade fläktkåpor rekommenderar Thermex att avståndet mellan spishäll och fläktkåpa är mellan 50 cm och 70 cm för att säkerställa maximal sugförmåga.
• Kontrollera alltid det angivna minimiavständet mellan spishäll och fläktkåpa i spisens användarmanual. Om denna manual anger ett större avständ än det som Thermex rekommenderar SKA föreskrifterna för spisen följas.
• För takmonterade modeller rekommenderar Thermex att avständet mellan spishäll och fläktkåpa inte överstiger 3 meter.

ANVÄNDNING AV FLÄKTKÅPAN

• Läs alltid igenom den här anvisningen noggrant INNAN användningen av fläktkåpan påbörjas.
• Spara den här bruksanvisningen för framtida bruk.
• Bryt alltid strömmen till fläktkäpan innan rengöring, underhåll eller reparation.
• Fläktkåpans delar får inte repareras eller bytas ut såvida detta inte anges uttryckligen i bruksanvisningen.
• Alla reparationer måste utföras av behörig tekniker.
• Barn under 8 år, personer med fysiska, psykiska eller motoriska funktionshinder, samt personer som saknar erfarenhet eller kompetens, får inte använda fläktkåpan ensamma. En handledare måste finnas med.
• Barn måste hållas under uppsikt och de får inte leka med fläktkåpan.
• Barn får inte utföra rengöring och underhåll utan uppsikt.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerstäl- la optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkåpan.
• Fläktkåpans delar kan bli varma när spisen används.

• 1 fläktkåpa
• 1 bruksanvisning
• 1 monteringsanvisning
• 1 utsugsstos
• 1 täckskiva

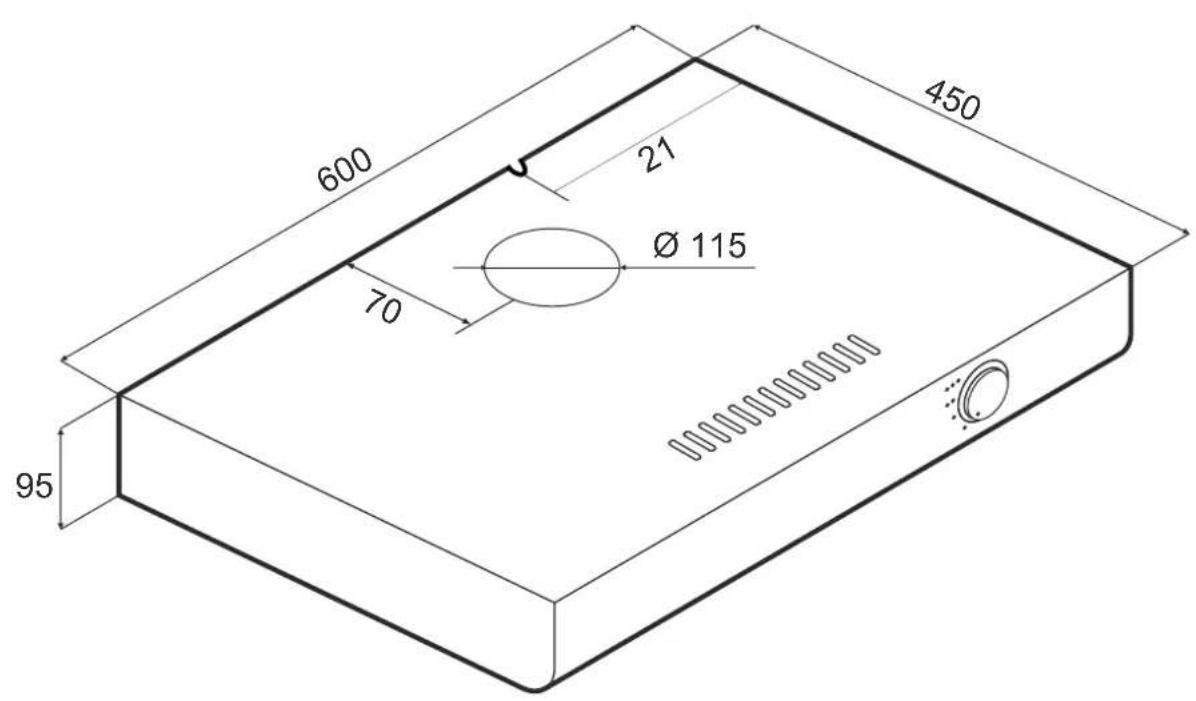

MÄTTSKISS

MONTERING

Fläktkåpan levereras med inbyggd motor och kan användas till evakuering eller för recirkulation av luften. Det finns också två olika sätt att montera fläktkåpan.

Följ stegen i den här bruksanvisningen beroende på ditt val.

LUFTUTSUG

När fläktkåpan ska användas med luftutsug ska utsugsväxlingen i fläktkåpan vara rätt inställd och utsugsstosen ska monteras på fläktkåpan. Detta ska göras i följande steg:

1

Ta ut filtren ur fläktkåpan.

2

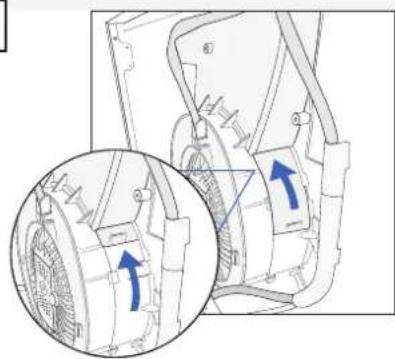

Montera utsugsväxlingen till det fria.
3

Sätt i filtren i fläktkåpan.

4

Montera utsugsstosen på fläktkåpans ovan- sida.

RECIRKULATION

Om fläktkåpan ska användas för recirkulation måste utsugsväxlingen i fläktkåpan vara rätt inställd. Dessutom ska täckplatta monteras på fläktkåpan. Detta görs i följande steg:

1

Ta ut filtren ur fläktkäpan.

2

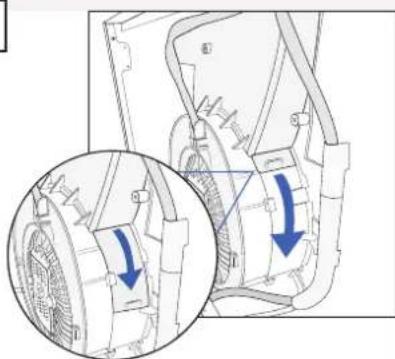

Montera utsugsväxlingen så att utsuget går till recirkulation.
3

Sätt i filtren i fläktkåpan.

Montera täckplattan på fläktkåpans ovansida.

MONTERING MED NYCKELHÅLSBESLAG

När du är säker på att fläktkåpan är inställd på rätt typ av utsug kan fläktkåpan monteras. Montera fläktkåpan på nyckelhålen på dess baksida. Om du använder nyckelhålen för montering är det inte nödvändigt att montera fläktkåpan under ett överskåp.

Denna typ av montering görs i följande steg:

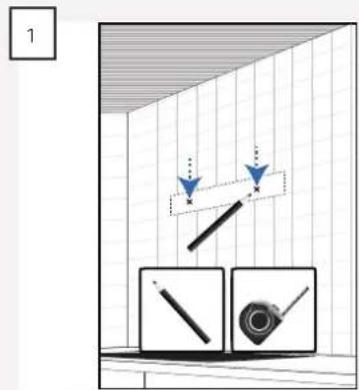

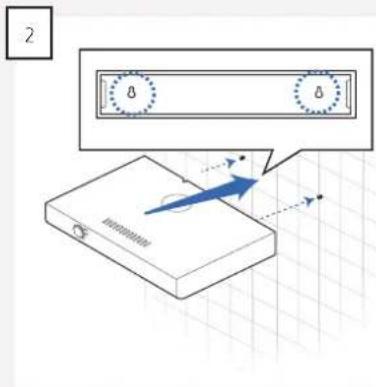

Mät upp och markera placeringen av de två nyckelhålen.

Borra hålen i väggen med ett borr som är avsett för väggens material.

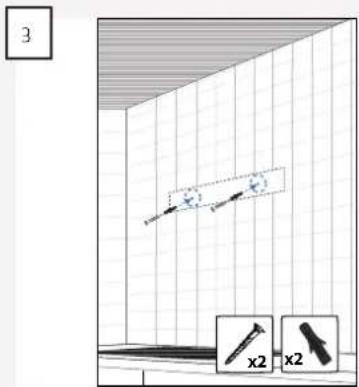

Montera väggpluggar och skruvar, avsedda för väggens material, i de förborrade hålen.

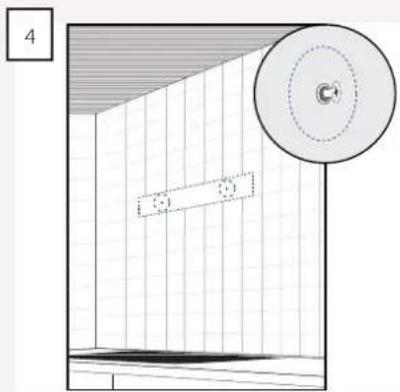

Observera: Skruva inte in skruvarna längre än att fläktkåpan fortfarande kan monteras.

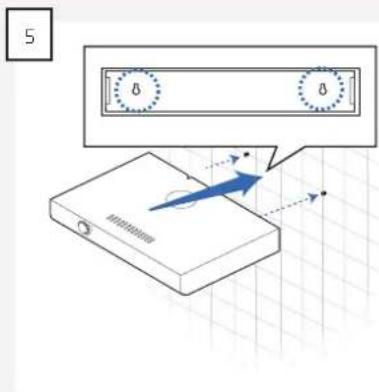

Häng fläktkåpan på skruvarna.

Dra åt skruvarna så att fläktkåpan läses fast mot väggen.

Sätt tillbaka filtren i fläktkåpan.

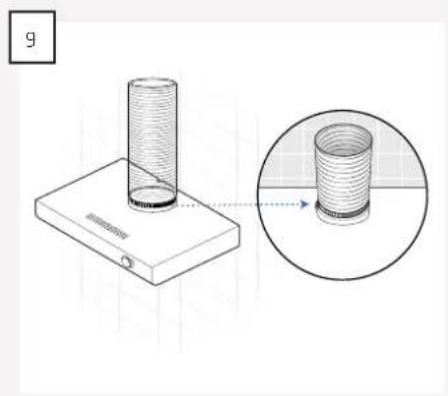

Montera slangen/kanalen på fläktkåpan. OBSERVERA: Detta gäller bara vid evakuering av luften.

MONTERING UNDER SKÄP

Om du vill montera fläktkåpan i botten av ett överskåp ska det göras enligt följande:

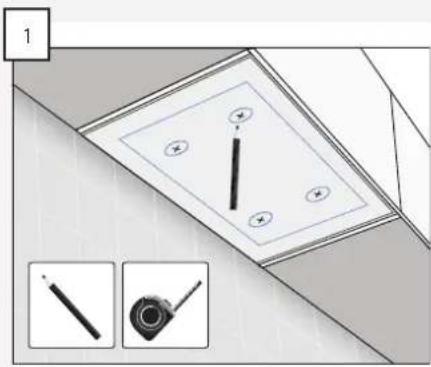

Mät upp och märk ut placeringen av de fyra monteringshålen på skåpets botten.

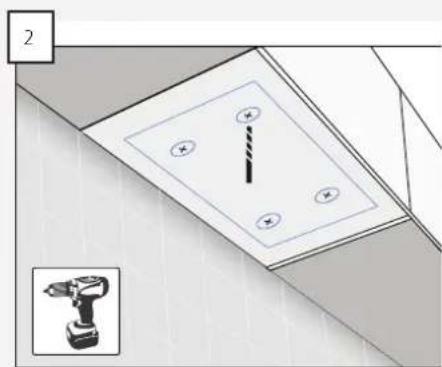

Förborra hålen i skåpets botten. Mät upp och märk ut placeringen för fläktkå- pans utsug på skåpets botten. OBSERVERA: Detta gäller bara om fläktkåpan ska monteras med utsug till friska luften.

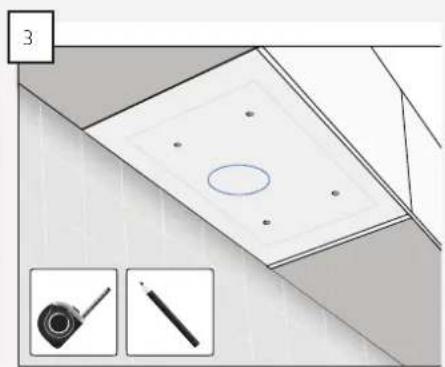

märk ut placeringen för fläktkå- pans utsug på skåpets botten. OBSERVERA: Detta gäller bara om fläktkåpan ska monteras med utsug till friska luften.

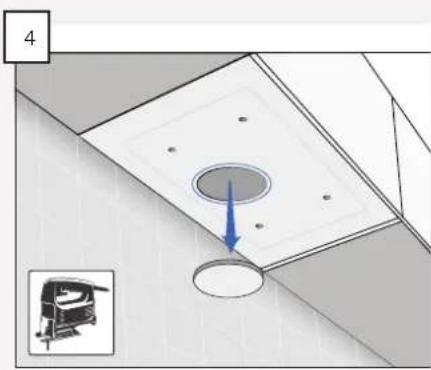

Skär ut hål för utsuget i skåpets botten. OBSERVERA: Detta gäller bara om fläkt-kåpan ska monteras med utsug till friska luften.

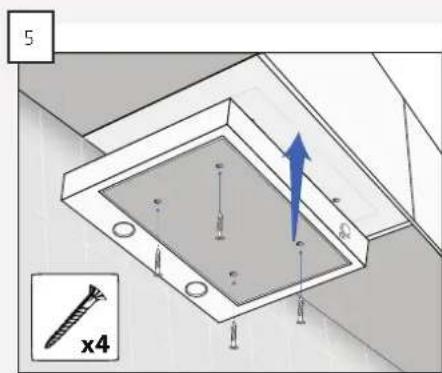

Montera fläktkåpan med fyra skruvar som passar det material de monteras i.

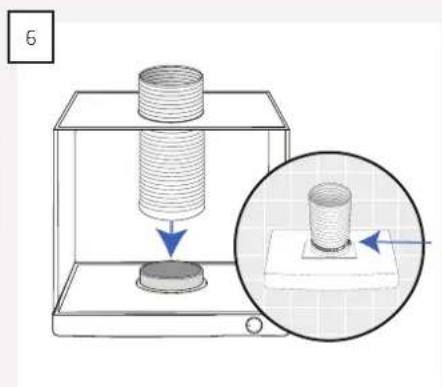

Montera slangen/kanalen på fläktkåpan. OBSERVERA: Detta gäller bara vid evakuering av luften.

ELINSTALLATION

Anslut fläktkåpan till elnätet med den monterade stickproppen. Fläktkåpans kabel är 1,4 meter.

OBSERVERA: Fläktkåpan är dubbelisolerad och ska därför inte jordas.

22 THERMEX MANCHESTER SMART M 520232061204092018
