Typ av produkt	Köksfläkt (spisfläkt)
Varumärke	Gram
Modell	EFU 603-90
Installationstyp	Väggmonterad (skorstensfläkt)
Funktionssätt	Frånluft (luftutlopp utomhus) och recirkulation (med kolfilter)
Antal hastigheter	3 (inställningar 1, 2, 3)
Belysning	Separat belysning med egen strömbrytare
Kanaldiameter	120 mm (rekommenderas)
Fettfilter	Aluminiumnät (tvättbart, rengör månatligen)
Kolfilter	Valfritt för recirkulationsläge, byt varannan månad
Minsta installationshöjd	450 mm ovanför spishäll (följ gasspisens anvisningar om högre)
Typ av kontroll	Mekaniska strömbrytare (ljus och motorhastighet)
Strömförsörjning	220-240 V (enligt märkskylt)
Material	Rostfritt stål (exteriör)
Säkerhetsfunktioner	Ingen öppen låga under fläkt, tillsyn av barn, termiskt skydd ej specificerat
Efterlevnad	Lågspänningsdirektivet 2014/35/EU, EMC 2014/30/EU, ErP 2009/125/EU, RoHS 2011/65/EU
Miljö	Återvinningsbar förpackning, WEEE-avfallshantering
Förpackningsinnehåll	Fläkt, installations tillbehör, kolfilter (om tillämpligt)

Vanliga frågor - EFU 603-90 GRAM

Hur ofta bör jag rengöra fettfiltret?

Aluminiumfettfiltret bör rengöras minst en gång i månaden. Du kan diska det i diskmaskin eller för hand med milt rengöringsmedel.

Hur byter jag kolfiltret?

Kolfiltret används endast i recirkulationsläge. Det kan inte tvättas och bör bytas varannan månad, eller oftare vid tung användning.

Vad är minsta avståndet mellan spishällen och fläkten?

Minsta avstånd är 450 mm (ca 17,7 tum) från spishällen. Följ dock alltid gasspisens anvisningar om de anger ett större avstånd.

Kan jag använda fläkten utan kanal?

Ja, du kan använda fläkten i recirkulationsläge. I så fall måste du installera ett kolfilter. Ingen yttre kanal krävs, men en luftledare rekommenderas för skorstensfläktar.

Hur växlar jag mellan hastigheterna?

Fläkten har 3 hastighetsinställningar. Tryck motorbrytaren upp och ner för inställning 1 och 2. För inställning 3 trycker du ner brytaren; för att avaktivera, tryck upp den igen.

Vad ska jag göra om fläkten slutar fungera?

Kontrollera först strömförsörjningen och se till att kontakten är ansluten. Om den fortfarande inte fungerar, kontakta en kvalificerad tekniker för reparation.

Är belysningen utbytbart?

Fläkten har separat belysning. Om lampan går sönder ska den bytas av en kvalificerad tekniker. Se manualen för lamp typ.

Hur rengör jag utsidan?

Använd en fuktig trasa med milt rengöringsmedel. Använd inte slipande rengöringsmedel, lösningsmedel eller alkohol. För rostfritt stål, undvik frätande ämnen.

Kan jag installera fläkten över en gasspis?

Ja, fläkten är designad för användning över gas- och elspisar. Se till att installationshöjden är minst 450 mm och följ gasspisens anvisningar.

Kräver fläkten professionell installation?

Installation bör utföras av en kvalificerad installatör, särskilt för elektriska anslutningar och kanalarbete.

BRUKSANVISNING EFU 603-90 GRAM

Liäs bruksanvisningen noga innan du börjar använda köksfläkten!

BRUKSANVISNING - KJ∅KKENVIFTE

Nu är du ägare till en köksfläkt med utsugsfunktion. Köksfläkten har designats och tillverkats speciellt för att tillfredsställa dina förväntningar och är en snygg inredningsdetalj i varje modernt kök. Våra moderna konstruktionslösningar och den senaste tekniken som har använts vid tillverkningen, garanterar fläktens höga effektivitet och tilltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag när du installerar och använder fläkten.

Vi hoppas att du får stor glädje av ditt val av köksfläkt.

Symbolerna i användarmanualen har följande betydelser:

Viktig information om hur produkten används korrekt och om din säkerhet.

Användartips

Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman.

Information om miljöskydd.

Symbolen står vid åtgärder som inte får utföras av användaren.

Produkten är endast avsedd för hushållsbruk.

Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.

- Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual.

- Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål.

- Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaska-naler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugs-kanal krävs även för köksfläktar i telesko-putförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar.

- Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstens-typ).

- Köksfläkten har egen belysning och en ut-sugsfläkt med flera hastigheter.

- Beroende på köksfläktens utförande, är käporna konstruerade för fast montering på en lodrät vägg över en gas- eller elspis (skorstens- och universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köksskåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga.

- Detaljerad information om installationsavständet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avständ måste detta tas med i beräkningen (fig. 1a/b/c).

- Lämná inte en öppen gaslåga under käpan. När du tar av kastrul- lerna från lågan ska du ställa in lågan på det

minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration.

- Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt.

- Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation.

- Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt).

- Om du använder annan icke-elektrisk utrustning (t.ex. spisar med flytande bränsle, genomströmnings-varmvattenbere-dare) måste du ordna med en lämplig ventilation (lufttillförsel). Säkerheten upprätt-hålls när du samtidigt använder köksfläkten och förbränningsutrustning, som kräver lufttill-försel, om ett konstant negativt tryck som inte överstiger 0,004 millibar upprätthålls där

denna utrustning finns i rummet (detta gäller inte när käpan används enbart för att absorbera matos).

- Luta dig inte mot köksfläkten.

- Rengör köksfläkten ofta både på in- och utsidan (minst en gång i månaden). Se avsnittet "Rengöring" i manualen.

- Om elsladden går sönder ska den ersättas med en ny, som du köper i fackhandeln.

- Säkerställ att det går lätt att avskilja produkten från strömmen, antingen genom att dra ut kontakten ur strömuttaget eller genom att stänga av den tvåpoliga brytaren.

- Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskaper om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet.

- Håll uppsikt över barn så att de inte leker med produkten.

SÄKERHETSANVISNINGAR

• Kontrollera att spänningen som anges på märkskylten överensstämmer med spänningen där fläkten ska användas.
• Rulla upp och räta ut elsladden före installationen.
• Varning! Håll barn på avständ från förpackningsmaterialet (plastpåsar, små bitar poly-styrenskum o.s.v.) när du packar upp produk-

ten.

- OBS: Kontrollera att elsladden är korrekt insatt och inte har fastnat i produkten innan du ansluter produkten till eluttaget. Vi rekommenderar att du försäkrar dig om att köksfläkten fungerar korrekt innan du installerar den.

INSTALLATION

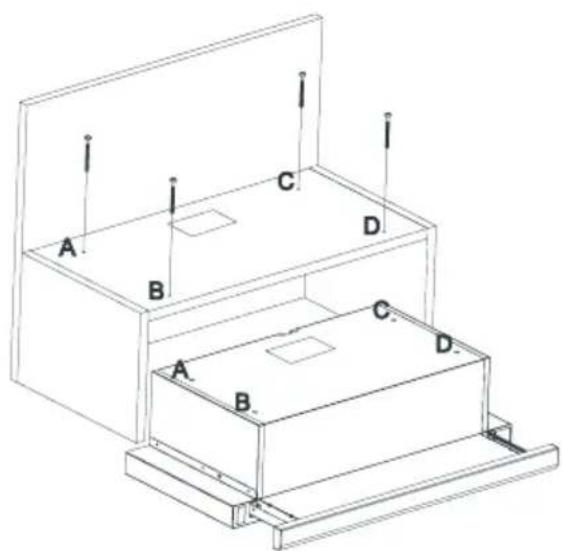

A B C D A B C D

3.1

Vinkelfästarna för klickmontering ska placeras och skruvas fast på höger och vänster sida för att passa med fjädringsmekanismen på käpan. (Fig.3.4).

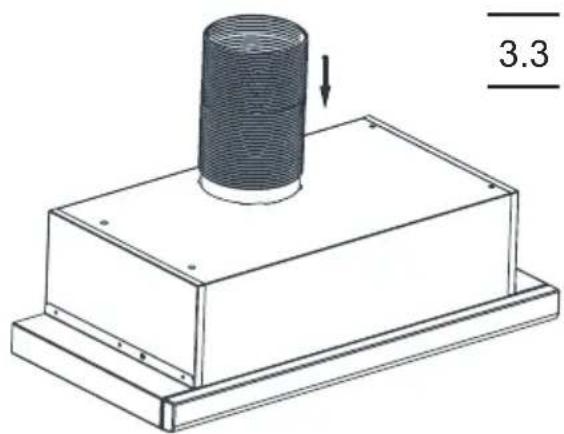

Plácera käpan som följer med fläkten ovanpåprodukten. Vrid röret medurs. Montera fläktröret på fläktmunstycket. Montera fläktröret på fläkten

3.5

click

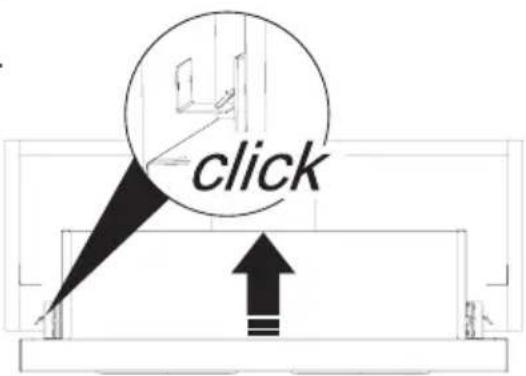

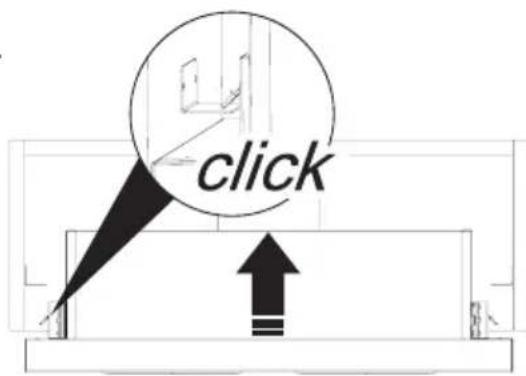

Skjut nu upp fläktkåpan i skåpet så att den klickar fast med hjälp av upphångningsmekanismen på vinkelbeslagen till klickmontering. (Fig 3.5).

3.6

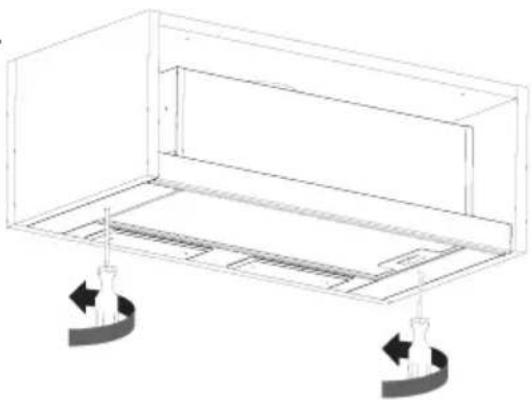

Använd en skruvmejsel för att sätta fast fläktkåpan i skåpet. Detta ska göras nedifrån med hjälp av upphängningsmekanismen (Fig. 3.6).

Anvisningar för köksfläktens utsugsfunktion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort. Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är

120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör för att utföra anslutningen.

Anvisningar för köksfläktens funktion för att

Anvisningar för fläktens funktion ved drift med återcirkulation (kolfilter)

I det här läget leds den filtrerade luften tillbaka in rummet

genom öppningarna på köksfläktens framsida.

Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell).

Tryck på strömbrytaren för att tända och släcka lampan. Utdragsfronten ska dras ut för att tända lampan.

Om du vill köra produkten med steg 1 och steg 2 ska du trycka knappen upp och ner.

Om du vill använda produkten med steg 3 aktiveras detta genom att trycka ner denna knapp och det avaktiveras genom att trycka upp den igen.

Skötsel

Om regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handdiska det med ett milt diskmedel, en gång i månaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutförande)

Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Rengöring:

Vanlig rengöring av köksfläkten:

• Använd inte en genomdränkt duk, svamp eller vattenstråle.
• Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken.
• Använd inte frätande medel, i synnerhet inte på rostfritt stål.
• Använd inte en grov eller repande duk.

Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret.

ÄTERVINNA FÖRPACKNINGEN

Våra förpackningar är gjorda av miljövänliga material som kan återvinnas.

• Ytterförpackningen är gjord av kartong/folie.
• Klorfluorkarbon-fritt polystyrenskum (PS).
  ● Folie och påsar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRO- DUKTEN

När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi re- kommenderar också att du läser produkten eller gör att de inte fungerar, så att produkten inte ut- gör

fara för barn medan den förvaras inför skrotningen. Produkten är märkt med en överkorsad sop-tunna i enlighet med det europeiska direktivet 2002/96/EG. Märkning-

en anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt.

Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter.

Försäkran om överensstämmelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

• Lågspänningsdirektivet 2014/35/EG
• EMC-direktivet 2014/30/EG
• ErP-direktivet 2009/125/EG
• RoHS-direktivet 2011/65/EG

och har därmed märkts med C symbolen samt erhållit en försäkran om överensstämmelse som finns tillgänglig för marknadsreglerande organ.

Montèr avtrekkskanalen på avtrekkstussen.

3.5

click

Kullfilter (kun på resirkuleringsmodeller)
