Produkttyp	LCD-skärm
Märke	Acer
Modell	Predator Z35
Panelstorlek	35 tum (88,9 cm)
Paneltyp	VA
Upplösning	3440 x 1440 (Bred QHD)
Uppdateringsfrekvens	Upp till 100 Hz (DP), 60 Hz (HDMI)
Ljusstyrka	300 cd/m² (Typisk)
Kontrastförhållande	2500:1
Svarstid	4 ms (G till G)
Betraktningsvinkel	178° horisontellt / 178° vertikalt (CR=10)
Färgstöd	16,7 miljoner färger
Ingångskontakter	HDMI 19 stift, DisplayPort
Högtalare	9 W x 2
USB-portar	USB 3.0 x 4
Strömförbrukning (På)	65 W (Typisk)
Strömförbrukning (Viloläge)	0,47 W (Typisk)
Mått (B x H x D)	844,4 x 449,0~579,0 x 309,0 mm
Vikt (Netto)	12,5 kg
Lutningsvinkel	-4° till +35°
Svängvinkel	-20° till +20°
Höjdjustering	0 till 130 mm
Rengöring	Använd en lösning utan lösningsmedel på en mjuk trasa; undvik ammoniak- eller alkoholbaserade rengöringsmedel.

Vanliga frågor - Predator Z35 ACER

Hur rengör jag skärmen på Acer Predator Z35?

Stäng av skärmen och dra ur strömkabeln. Spraya en lösning utan lösningsmedel på en mjuk trasa och torka försiktigt av skärmen. Spraya aldrig vätska direkt på skärmen och undvik ammoniak- eller alkoholbaserade rengöringsmedel.

Hur ansluter jag min dator till Predator Z35?

Se till att båda enheterna är avstängda. Anslut HDMI- eller DisplayPort-kabeln från din dator till motsvarande port på skärmen. Anslut sedan strömkabeln och slå på båda enheterna. Använd knappen Input för att välja rätt källa.

Hur kommer jag åt och navigerar i OSD-menyn?

Tryck på MENU/ENTER-knappen på skärmen för att öppna OSD. Använd piltangenterna (▲/▼/◀/▶) för att navigera genom alternativen. Tryck på MENU/ENTER för att bekräfta ett val. Tryck på knappen Ljusstyrka/Avbryt för att gå tillbaka.

Vilka olika bildlägen finns på Predator Z35?

Skärmen erbjuder förinställda lägen: Action, Racing, Sports, User, Standard, ECO, Graphics och Movie. Tryck på knappen Mode för att växla mellan dem. Du kan också anpassa en användardefinierad profil i OSD.

Stöder Predator Z35 G-SYNC?

Ja, den stöder G-SYNC vid upplösningar upp till 3440x1440 vid 100 Hz (endast DisplayPort). Kräver ett NVIDIA GeForce GTX 650Ti BOOST eller högre grafikkort med en DisplayPort-utgång.

Vad är funktionen Power-off USB charge och hur använder jag den?

Denna funktion gör att USB-portarna kan ladda enheter även när skärmen är avstängd. Aktivera eller inaktivera den i System-menyn under 'Power-off USB charge'. När den är aktiverad kommer USB-portarna att ge ström medan skärmen är i standby eller avstängd.

Varför finns det ingen signal på min Predator Z35-skärm?

Kontrollera att videokabeln är ordentligt ansluten till både skärmen och datorn. Se till att skärmen är inställd på rätt ingångskälla (HDMI eller DP). Om du använder en stationär dator, kontrollera att grafikkortet sitter ordentligt. Prova en annan kabel eller port.

Hur justerar jag ljusstyrka och kontrast på Predator Z35?

Tryck på knappen Ljusstyrka på skärmen för snabb justering. För fler alternativ, öppna OSD-menyn, gå till Bild och använd reglagen för att ställa in Ljusstyrka (0-100) och Kontrast (0-100). Tryck på MENU för att avsluta.

Finns det ett blåljusfilter på Predator Z35?

Ja, funktionen Blått ljus filtrerar bort blått ljus för att minska ansträngning av ögonen. I menyn Bild, ställ in Blått ljus till 80%, 70%, 60% eller 50%. Lägre värden ger mer skydd.

Kan jag väggmontera Predator Z35?

Manualen specificerar inte VESA-fäste kompatibilitet, men måtten och lutning/sväng/höjdjustering tyder på ett inbyggt stativ. För väggmontering, kontrollera den officiella Acer-supportwebbplatsen eller konsultera en professionell.

BRUKSANVISNING Predator Z35 ACER

Snabbguide till LCD-skärm från Acer (QSG)

Viktiga säkerhetsanvisningar

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.

2. Stäng av LCD-skärmen och dra ur nätsladden.

3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
   • ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.

5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.

7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.

10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:

11. Om signalkabeln mellan skärm och dator är nött eller skadad.

12. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

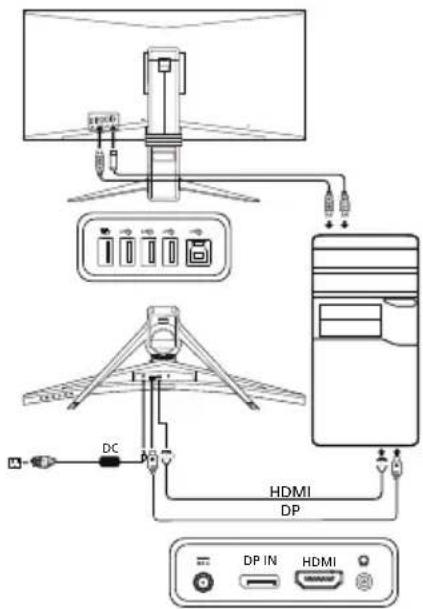

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda.

b. Anslut HDMI-kabeln till datorn.

2-2 Anslut DP-kabeln (standardingång) (endast modeller med DP-ingång)
a. Se till att både skärmen och datorn är avstängda.
b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (Tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF).

1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
2 OSD-funktioner		Tryck på den här knappen om du vill visa OSD.Tryck en gång till om du vill ange ett val i OSD.

3 Indatakapp Tryck för att växla mellan indatakällor.

4 Volymlapp Tryck för att aktivera volymskalan.

5 Ljusstyr

6 Läge Tivck för att aktivera menyn Läge.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller placera om mottagarantennen.
• Öka avständet mellan enheten och mottagaren.
• Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Hantering av uttjänt utrustning för privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFICATION

LCD-skärm	Teknik TFT LCD-färgskärm
	Storlek 35"W (88,9 cm)
	Pixelavstånd 0,24 mm (H) × 0,24 mm (V)
	Ljusstyrka	300 cd/m2(typiskt)
	Kontrast 2500:1
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 4 ms (G till G)
	Paneltyp VA
	Video R, G, B, analogt gränssnitt
	H-frekvens	HDMI: 30–140 kHzDP: 73–151 kHz
	V-frekvens	HDMI: 24–60 HzDP: 30–100 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens		HDMI 1.4: 265,25 MHzDP 1.2: 531,52 MHz
Högsta upplösning		3440 × 1440 vid 50 Hz (HDMI)3440 × 1440 vid 100 Hz (DP)
Plug & Play VESA DDCCI/DDC2B
Energieffektivitetsklass B
*Årlig energiförbrukning 74 (kWh) (för modeller med HDMI-ingång)
Energiförbrukning (vid 200 cd/m2)	På-läge 65 W (typiskt)
	Viloläge	0,47 W (typiskt)
	Av-läge	0,42 W (typiskt)
Ingångskontakt		HDMI 19-stifts (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång)
Videosignalsingång		HDMI-signal (endast modeller med HDMI-ingång) (tillbehör)DP (endast modeller med DP-ingång) (tillbehör)
Högtalare		9 W × 2
USB		USB 3.0 × 4
Största skärmstorlek		Horisontellt: 819,408 mmVertikalt: 345,888 mm
Strömkälla		19V —— 6,32A
Miljöfaktorer		Temperatur vid drift: 5° till 35°CTemperatur vid förvaring: -20° till 60°CFuktighet vid drift: 10% till 85%
Mätt		844,4 (B) × 449,01 ~ 579,01 (H) × 308,97 (D) mm
Vikt (netto)		12,5 kg (netto)
Mekaniska specifikationer		Lutning: -4° till +35° (endast vid elevationsvinkelns högsta punkt kan en bakätlutning på 35 grader uppnås)Vridning: -20° till +20°Höjdjustering: 0 mm till 130 mmPivotering: NejAvtagbart fotstativ: Nej
Externa kontroller	Reglage/knappar	Strömknapp VolymMENY/RETUR Ljusstyrka/AvslutaIndata Läge
	Funktioner	Ljusstyrka 6-axlad färgKontrast SiktningspunktFokus (endast modeller med analog ingång) FärgtemperaturKlocka (endast modeller med analog ingång) Språk H-position (endast modeller med analog ingång) OSD-timeoutV-position (endast modeller med analog ingång) VilaBlått ljus Autokonfiguration (endast modeller med analog ingång)Gamma Adaptive contrast Vidvinkelsläge (Full/förhållande/1:1)Dark boost Transparens sRGB SnabbstartslägeFärgmättnad VolymUppdateringsfrekvensnr Ström-LED USB-laddning utan ström Val av ingängssignalOver Drive SkärminformationTilldelning av kortkommando AterställAvsluta
Alla specifikationer kan ändras utan föregående meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.

*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
