Produkttyp	Rotationslaser
Märke	Stanley
Modell	Cubix STHT77498-1
Mått	120 x 80 x 60 mm
Vikt	250 g
Strömförsörjning	2 AA-batterier (LR6)
Laserklass	Klass II
Våglängd	635 nm (röd)
Noggrannhet	±0,5 mm/m
Räckvidd	20 m (med detektor)
Nivellering	Självnivellerande, kompensationsområde ±4°
Funktioner	Projicering av horisontella och vertikala linjer
Underhåll och rengöring	Rengör linserna med en mjuk, torr trasa
Säkerhet	Undvik direkt ögonexponering för laserstrålen
Reservdelar och reparerbarhet	Lämna reparationen till ett auktoriserat center
Garanti	2 år

Vanliga frågor - Cubix STHT77498-1 STANLEY

Hur sätter jag på laserpekaren Cubix STHT77498-1?

Håll ner strömknappen på sidan av enheten. En röd lampa tänds för att indikera att den är på. Släpp för att stänga av.

Vilken typ av batterier ska användas?

Använd två alkaliska AA-batterier (LR6). Blanda inte nya och gamla batterier, inte heller olika batterityper.

Hur justerar jag lasernivåns noggrannhet?

Enheten är självnivellerande och nivellerar automatiskt inom ±4°. För bästa noggrannhet, placera den på en stabil yta.

Lasern tänds inte, vad gör jag?

Kontrollera först batteriernas riktning och skick. Om problemet kvarstår, ta ut batterierna i 10 sekunder och sätt sedan i dem igen. Se till att facket är rent.

Vad är laserns maximala räckvidd?

Utan detektor är räckvidden cirka 20 meter inomhus. Med den valfria detektorn kan den nå 50 meter utomhus.

Är lasern farlig för ögonen?

Ja, strålen är klass II: titta inte direkt på strålen och rikta den inte mot andras ögon. Undvik reflektioner på blanka ytor.

Hur rengör jag laserns linser?

Använd en mjuk, torr mikrofiberduk. Använd inte lösningsmedel eller slipande produkter som kan repa linsen.

Kan jag använda lasern i regn?

Nej, denna enhet är inte vattentät. Skydda den från fukt och vattenstänk. Förvara den i sitt fodral efter användning.

Hur fäster jag lasern på ett stativ?

Huset har en standardgänga på 1/4 tum. Skruva helt enkelt stativet (medföljer inte) under enheten för upphöjd användning.

Var hittar jag reservdelar eller får enheten reparerad?

Kontakta Stanleys kundtjänst eller besök den officiella webbplatsen för att hitta ett auktoriserat center. Försök inte reparera enheten själv.

BRUKSANVISNING Cubix STHT77498-1 STANLEY

• Laserinformation
• Användarsäkerhet
• Batterisäkerhet
  • Installation av AA-batterier
• Slå på lasern
• Kontrollera laserns korrekthet
• Använda lasern
• Underhåll
  • Felsökning
  • Service och reparationer
• Specifikationer

Laserinformation

SE

STHT77498-1 and STHT77499-1-laser är klass 2-laserprodukter. Lasern är självnivellerande laserverktyg som kan användas för horisontell (avvägt) och vertikalt (lodrät) inställningsprojekt.

Användarsäkerhet

Säkerhetsriktlinjer

Definitionerna nedan beskriver nivån på skärpan hos varje signalord. Läs igenom manualen och var uppmärksam på dessa symboler.

FARA: Indikerar en akut farlig situation som, om den inte undviks, resulterar i dödsfall eller allvarlig skada.

VARNING: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

FÖRSIKTIGHET: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller moderata skador.

NOTERA: Indikerar ex praxis om inte är relaterat till personskador vilka, om de inte undviks, kan resultera i egendomsskador.

Om du har några frågor eller kommentarer om detta eller något annat STANLEY®-verktyg, gå till http://www.STANLEY.com.

WARNING: Läs igenom och förstå alla instruktioner. Om inte varningarna och instruktionerna i denna manual följs kan det resultera i allvarliga personskador.

SPARA DESSA INSTRUKTIONER

WARNING: Laserstrålningsexponering. Demonera inte eller modifiera laserpasset. Det finns inga användarservicebara delar på insidan. Allvarliga ögonskador kan uppstå.

WARNING: Farlig strålning. Användning av kontrollerna eller inställningar eller prestanda av andra procedurer än de som specificeras häri kan resultera i farlig exponering av strålning.

Etiketten på din laser kan inkludera följande symboler.

Symbol Betydelse
V Volt
mW Milliwatt
	Laservarning
nm Våglängd	nanometer
2 Klass 2 laser

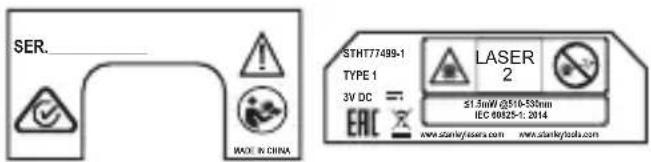

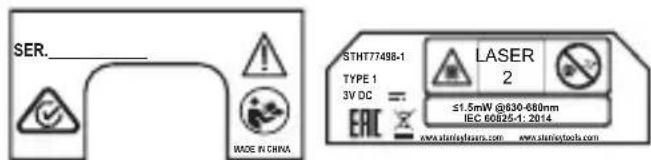

Varningsetiketter

För din bekvämlighet och säkerhet finns följande etiketter på din laser.

WARNING: För att minska risken för skador måste användaren läsa bruksanvisningen.

WARNING: LASERSTRÅLNING. STIRRA INTE IN I STRÅLEN. Klass 2 laserprodukt.

• Använd inte lasern i explosiv atmosfär, såsom i närheten av lättantändliga vätskor, gaser eller damm. Detta verktyg skapar gnistor som kan antända damm eller ångor.
• Förvara lasrar som är påslagna utom räckhåll för barn och andra outbildade personer.

Lasrar kan vara farliga i händerna på outbildade användare.

• Verktygsservice MÅSTE utföras av kvalificerade reparatörer. Service eller underhåll som utförs av okvalificerade personer kan resultera skador. För att hitta ditt närmaste Stanley servicecenter, gå till http://www.2helpU.com.
• Använda inte optiska verktyg som ett teleskop eller överföring för att visa laserstrålen. Allvarliga ögonskador kan uppstå.
• Placera inte lasern i en position där den kan göra att någon avsiktligt eller oavsiktligt stirrar in i laserstrålen. Allvarliga ögonskador kan uppstå.
• Placera inte lasern nära reflekterande ytor som kan reflektera laserstrålen mot någons ögon. Allvarliga ögonskador kan uppstå.
• Stäng av lasern när den inte används. Lämna lasern påslagen ökar risken för att någon stirrar in i laserstrålen.
• Modifiera inte lasern på något sätt. Modifiering av verktyget kan resultera in exponering av farlig laserstrålning.
• Använd inte lasern runt barn eller låta barn använda lasern. Allvarliga ögonskador kan uppstå.
• Ta inte bort eller förstör varningsetiketter. Om etiketter tas bort kan användare oavsiktligt exponera sig själva för strålningen.
• Placera lasern säkert på en plan yta. Om laser faller ned kan det resultera i skador på lasern eller allvarliga personskador.

Personlig säkerhet

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när lasern används. Använd inte lasern när du är trött eller påverkad av droger, alkohol eller mediciner. En ögonblicks ouppmärksamhet när lasern används kan resultera i allvarliga personskador.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Beroende på arbetsförhållandena, användning av skyddsutrustning såsom dammask, halkfria skor, hjälm och hörselskydd minskar risken för personskador.

Verktyg användning och skötsel

- Använd inte lasern om Ström-/transportlåset inte slår på eller stänger av lasern. Alla verktyg som inte kan kontrolleras av strömbrytaren är farliga och måste repareras.

Följ instruktionerna i sektionen Underhåll i denna bruksanvisning. Användning av obehöriga delar eller att instruktionerna under Underhåll inte följs, kan utgöra en risk för elektriska stötar eller skador.

Batterisäkerhet

WARNING:

Batterier kan explodera eller läcka och kan orsaka skador eller brand. För att minska risken:

• Följ noga alla instruktioner och varningar på batterietiketten och paketet.
• Sätt alltid i batterierna med korrekt polaritet (+ och –), såsom markerats på batteriet och i facet.
  • Kortslut inte batterikontakterna.
  • Ladda inte engångsbatterier.
• Blanda inte nya och gamla batterier. Byt alla batterier samtidigt till nya batterier av samma märke och typ.
• Ta bort förbrukade batterier omedelbart och lämna dem till batteriåtervinningen.
  • Kasta inte batterier i elden.
• Förvara alltid batterier utom räckhåll för barn.
  • Ta bort batterierna när enheten inte används.

1. Vänd lasern upp och ned.
2. Lyft upp haken på lasern för att öppna batterifacket i botten på lasern (bild B 1).
3. Sätt i två nya, högkvalitativa, namnvarumärkes AA-batterier, se till att positionen på - och + ändarna på varje batteri motsvarar märkningen på insidan av batterifacket (bild B 2).
4. Skjut batterifackets lock nedåt för att stänga tills det snäpper på plats (bild B 3).

När lasern inte används, se till att Ström-/transportlåset är placerat i mittpositionen (AV) (bild Ⓢ②) för att spara batteri.

Slå PÅ lasern

1. Placera lasern på en slät, plan och jämn yta, med lasern riktad rakt mot motsatta vägen (0° position).

2. Sätt PÅ lasern för att visa de horisontella och vertikala laserstrålarna. Antingen:

3. Flytta Ström-/transportlåset till vänster för att hålla pendeln låst och visa krysslinjerna i manuellt läge (bild Ⓢ①).

4. Flytta Ström-/transportlåset till höger för att hålla låsa upp pendeln och visa krysslinjerna i självnivellerande läge (bild Ⓢ3).

5. Kontrollera de horisontella och vertikala laserstrålarna.

6. Om lasern lutas så mycket att den inte kan självnivelleras ( >4^ ), eller om lasern inte är plan i manuellt läge, kommer laserstrålarna att blinka.

7. Om laserstrålen blinkar, är inte lasern i nivå (eller lodrätt) och SKALL INTE ANVÄNDAS för avgörande eller markering av nivellering eller lodning. Försök att placera om lasern på en plan yta.

8. Om NÅGON av följande uppgifter är SANN, fortsätt med instruktionerna för Kontrollera laserns korrekthet INNAN LASERN ANVÄNDS för ett projekt.

9. Detta är första gången du använder lasern (om lasern exponerats för extrema temperaturer).

10. Laserns korrekthet har inte kontrollerats på ett tag.
11. Lasern kan ha tappats.

Kontrollera laserns korrekthet

Laserverktyg är förseglade och kalibrerade från fabriken. Det rekommenderas att du utför en korrekthetskontroll före användning av lasern första gången (om lasern har exponerats för extrema temperaturer) och sedan regelbundet för att garantera korrektheten för ditt arbete. När någon av korrekthetskontrollerna utförs som listas i denna manual, följ dessa riktlinjer:

• Använd största området/avständ som är möjligt, närmast till driftavståndet. Ju större område/avständ desto lättare att avgöra korrektheten hos lasern.
• Placera lasern på en slät, plan och stabil yta som är plan i båda riktningarna.
• Markera centrum av laserstrålen.

Horisontell stråle - Sökriktning

Kontroll av den horisontella sökningskalibreringen på lasern kräver två väggar minst 9 m (30') isär. Det är viktigt att utföra en kalibreringskontroll med ett avständ som inte understiger avståndet för vilket verktyget skall användas.

1. Placera baksidan av lasern mot en vägg och rikta den rakt mot motsatt vägg (bild D ①).
2. Flytta Ström-/transportlåset till höger (bild S 3) för att sätta PÅ lasern i självnivellerande läge och visa de horisontella och vertikala laserstrålarna.
3. Vrid lasern 45° moturs så att delen längst till höger av laserlinjen visas på väggen.

4. Markera a på mitten av strålen på väggen.

5. Vrid lasern 90° medurs så att delen längst till höger av laserlinjen visas på väggen ⓐ (bild Ⓓ 2).

6. Markera ⓑ på mitten av strålen på väggen.
7. Mät det vertikala avståndet mellan ⓐ och ⓑ.
8. Om din mätning är större än Tillåtet avständ mellan a och b för motsvarande Avständ mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter.

Avständ mellan väggarna	Tillåtet avständ Mellan a och b
30' (9m) 15/32" (12mm)
40' (12m) 9/16" (14,4mm)
50' (15m) 23/32" (18mm)

Horisontell stråle - pitchriktning

Kontroll av den horisontella sökningskalibreringen på lasern kräver en vägg som är minst 9 m (30') lång. Det är viktigt att utföra en kalibreringskontroll med ett avstånd som inte understiger avståndet för vilket verktyget skall användas.

1. Flytta lasern till motsatta änden av väggen (bild E ①).
2. Flytta ström-/transportlåset till höger (bild S 3) för att sätta PÅ lasern i självnivellerande läge och visa de horisontella och vertikala laserstrålarna.
3. Minst 9 m (30') isär på laserstrålen, markera och b.
4. Flytta lasern till motsatta änden av väggen (bild E 2).
5. Rikta in lasern mot den första änden av väggen och parallellt med närliggande väggen.
6. Justera höjden på lasern så att centrumet på strålen är i linje med ⓑ.
7. Direkt ovanför eller nedanför a, markera c längs laserstrålen (bild E 3).

8. Mät avståndet mellan ⓐ och Ⓒ.

9. Om din mätning är större än Tillåtet avständ mellan a och c för motsvarande Avständ mellan a och b i följande tabell, måste lasern lämnas för service hos ett auktoriserat servicecenter.

Avstånd mellan a och b	Tillåtet avstånd Mellan a och c
30' (9m) 15/32"	(12mm)
40' (12m) 9/16"	(14,4mm)
50' (15m) 23/32"	(18mm)

Vertikal stråle - Lodrät

Kontroll av vertikala (lodrät) kalibreringen hos lasern kan göras mycket korrekt när det många vertikala höjder tillgängliga, idealiskt 9 m (30'),med en person på golvet som positionerar lasern och en annan person nära ett tak för att markera positionen av strålen. Det är viktigt att utföra en kalibreringskontroll med ett avständ som inte understiger avståndet för vilket verktyget skall användas.

1. Markera en 1,5 m (5 fot) lång linje på golvet mellan två väggar, som är parallell med den intilliggande väggen (bild F 1).
2. Flytta ström-/transportlåset till höger (bild S 3) för att sätta PÅ lasern i självnivellerande läge och visa de horisontella och vertikala laserstrålarna.
3. Placera lasern i ena änden av linjen på golvet, se till att den vertikala laserstrålen är riktad och centrerad på linjen.
4. Där den vertikala laserstrålen syns på taket, markera a. (Detta bör vara direkt över mittpunkten på linjen på golvet.)
5. Flytta lasern till motsatta änden av linjen på golvet (bild F 2).
6. Där den vertikala laserstrålen syns på taket, markera b direkt bredvid det första märket. a.

7. Mät avståndet mellan ⓐ och ⓑ

8. Om din mätning är större än Tillåtet avständ mellan ⓐ och ⓑ för motsvarande takhöjd Ⓓ i följande tabell, måste lasern lämnas för service hos ett auktoriserat servicecenter.

Takhöjd D	Tillåtet avständMellan a och b
8' (2,5m) 5/32" (3,5mm)
10' (3,0m) 3/16" (4,5mm)
14' (4,0m) 1/4" (6,0mm)
20' (6,0m) 3/8" (9,0mm)
30' (9,0m) 1/2" (13,0mm)

Använda lasern

SE

Hanteringstips

• Markera alltid centrum av strålen som skapas av lasern.
• Extrema temperaturförändringar kan orsaka rörelser hos interna delar som kan påverka korrektheten. Kontrollera korrektheten ofta under arbetet.
• Om lasern någon gång tappas, kontrollera den för att vara säker på att den fortfarande är kalibrerad.
• Så länge som lasern är ordentligt kalibrerad självnivellerar den sig. Varje laser är kalibrerad på fabrik för att vara vågrät så länge som den placeras på en plan yta inom ± 4° från vågrätt läge. Inga manuella justeringar behövs.
• Placera lasern säkert på en slät och plan yta.

Stänga av lasern

Skjut Ström-/transportlåset till AV-positionen (bild S2) när lasern inte används. Om strömbrytaren inte står i AV-läge kommer lasern inte stängas av.

Använda lasern med fästet

Ett fäste (bild G) kommer med lasern så att du enkelt kan fästa lasern på en gångad stång, ett takgaller eller en stolpe.

1. Sätt fast lasern på fästet på ett säkert sätt.

2. Använd 1/4-20-gängan på undersidan, sidan eller baksidan av lasern (bild C), placera lasern på 1/4-20-gängan på armen på fästet (bild G 1).

3. Vrid på laserknappen (bild ⑤ ②) medurs för att låsa fast lasern på 1/4-20-gängan på armen på fästet.

4. Ändra höjden eller positionen på lasern på fästet om det behövs.

5. Vrid på justeringsknappen (bild ③) moturs för att lossa fästets arm.

6. Skjut fästets arm uppåt eller nedåt till önskad höjd (bild G 4). För att ändra fästet från 90° till 180°, skjut armen till toppen på fästet och vrid sedan armen till höger (bild G 5).

7. Vrid på justeringsknappen (bild Ⓖ 3) medurs för att låsa fast armen fästets arm.

8. Använd fästets klämma (bild ⑤⑥) för att hålla lasern på plats på en gångad stång, ett takgaller eller en stolpe.

- Om det behövs, vrid klämman så att den är placerad i rätt vinkel för att fästa på objektet. Medan du håller fästet med en hand, använd din andra hand för att vrida på klämman (bild ⑦).

- Placera fästets klämma runt den gängade stången, takgallret eller stolpen.

- Vrid på klämknappen (bild ⑧ ⑧) medurs tills klämman sitter fast runt objektet och fästet hålls på plats.

Använda lasern med andra tillbehör

WARNING:

Eftersom andra tillbehör som inte erbjuds av STANLEY inte har testats med denna produkt, kan användning av sådana tillbehör vara farliga.

Använd endast STANLEY®-tillbehör som rekommenderas för användning med denna modell. Tillbehör som kan vara lämpliga för en laser kan utgöra en risk för skador när de används på annan laser.

Lasern är utrustad med en 1/4-20 hongånga i botten, på sidan och baksidan (bild ©) för att passa med nuvarande och framtida STANLEY®-tillbehör.

Andra rekommenderade tillbehör för användning med denna laser finns tillgängliga till en extra kostnad från din lokala återförsäljare eller auktoriserade servicecenter. Om du behöver hjälp med att hitta något tillbehör, kontakta ditt närmaste STANLEY-servicecenter eller besök vår webbplats:

http://www.STANLEY.com.

Underhåll

• När lasern inte används, rengör de yttre delarna med en fuktig trasa, torka av lasern med en mjuk och torr trasa för att vara säker på att den är torr och förvara sedan lasern i medföljande utrustningslåda.
• Även om laserns yttre är motständskraftig mot lösningsmedel skall ALDRIG lösningsmedel användas för att rengöra lasern.
• Förvara inte lasern vid temperaturer under -20 °C (-5 °F) eller över 60°C (140 °F).
• För att bibehålla korrektheten för ditt arbete bör lasern kontrolleras ofta för att vara säker på att den fortfarande är kalibrerad.
• Kalibreringskontroller och andra underhållsreparationer bör utföras av STANLEY-servicecenter.

Felsökning

Lasern slås inte på

• Kontrollera AA-batterierna för att garantera att:
• Varje batteri är installerat korrekt enligt (+) och (−) som visas inuti batterifacket.
• Batterikontakterna är rena och fria från rost eller korrosion.
• Batterierna är nya, av hög kvalitet, varumärkesbatterier för att minska risken för batteriläckage.

- Se till att AA-batterierna fungerar. Vid tveksamheter, försök att installera nya batterier.

- Vid användning av uppladdningsbara batterier, se till att batterierna är fulladdade.

- Se till att hålla lasern torr.

- Om laserenheten värms till över 50 °C (120 °F) kommer enheten inte att slås PÅ. Om lasern har förvarats i extremt heta temperaturer, låt den svalna. Laserpasset kommer inte att skadas genom att använda Ström-/transportlåset innan kylning till dess korrekta drifttemperatur.

Laserstrålen blinkar

När lasern är i självnivellerande läge, är den designad att vara självnivellerande upp till ett medelvärde på 4° i alla riktningar. Om lasern lutas så mycket att den interna mekanismen inte kan självnivelleras (eller om lasern inte är i nivå i manuellt läge), kommer laserstrålarna att blinka för att indikera att lutningsområdet har överskridits.

LASERSTRÅLARNA SOM SKAPAS AV LASERN ÄR INTE I NIVÅ ELLER LODRÄT OCH SKALL INTE ANVÄNDAS FÖR ATT AVGÖRA ELLER MARKERA AVVÄGNING ELLER I LOD. Försök att placera om lasern på en mer plan yta.

Laserstrålen slutar inte röra sig

Lasern är ett precisionsinstrument. Därför, om den inte placeras på en stabil (och orörlig) yta kommer lasern att fortsätta att försöka hitta avvägning. Om strålen inte slutar att röra på sig, försök att placera lasern på en mer stabil yta. Försök också att se till att ytan är relativt jämn och plan så att lasern är stabil.

Service och reparationer

Notera: Demontering av laserpasset kommer att göra alla garantier ogiltiga för produkten.

För att garantera produktens SÄKERHET och PÅLITLIGHET skall reparationer, underhåll och justeringar utföras av auktoriserade servicecenter. Service eller underhåll som utförs av okvalificerade personer kan resultera skador. För att hitta ditt närmaste STANLEY-servicecenter, gå till http://www.STANLEY.com.

Garanti

Två års garanti

Stanley garanterar att sina elektroniska mätverktyg är fria från materialfel och/eller tillverkningsfel under ett år från inköpsdatumet.

Felaktiga produkter kommer att repareras eller bytas ut, efter Stanleys bedömning, om de skickas in tillsammans med inköpsbevis till:

Denna garanti täcker inte felaktigheter som orsakas av oavsiktlig skada, slitage, användning annan är i enlighet med tillverkarens instruktioner eller reparationer eller ändringar av produkten som inte godkänts av Stanley.

Reparationer eller utbyte under garantin påverkar inte garantin giltighetstid.

Enligt vad som tillåts enligt lag kommer inte Stanley att vara ansvariga under denna garanti för indirekta eller därav följande förluster på grund av felaktigheter hos produkten.

Denna garanti kan inte ändras utan tillstånd av Stanley.

Denna garanti påverkar inte de lagenliga rättigheter för kunder som köper denna produkt.

Denna garanti skall regleras av och har skapats i enlighet med de lagar som gäller i det land där produkten köpts och Stanley och köparen samtycker att oåterkalleligen hänskjuta de krav eller ärenden inför det landets domstol som uppstår under eller i anslutning till denna garanti.

Garantin gäller inte för förbruknings- eller slitagedelar.

OBSERVERA:

Kunden är ansvarig för korrekt användning och skötsel av instrumentet. Dessutom ärt kunden fullständigt ansvarig för att regelbundet kontrollera korrektheten hos laserenheten och därför för kalibreringen av instrumentet.

Specifikationer

	STHT77498-1 STHT77499-1
Ljuskälla Laserdioder
Laservåglängd 630 - 680 nm synligt 510 - 530 nm synligt
Lasereffekt ≤1.5 mW KLASS 2 LASERPRODUKT
Arbetsområde 12m (36') 16m (53')
Korrekthet ±6 mm @ 10m (±1/4"" @ 33')
Energikälla 2 AA (1,5V) storlek på batterier (3V DC)
Drifttemperatur -10 °C till 40°C (14 °F till 104°F)
Lagringstemperatur -20°C till 60°C (-5°F till 140°F)

SE

Sisältö
