Produkttyp	Nätverksswitch (switch) hanterbar nivå 2
Modell	TL-SG2008
Märke	TP-Link
Antal Ethernet-portar	8 RJ45-portar 10/100/1000 Mbps
SFP-platser	2 SFP-platser för fiberoptiska moduler
Konsolport	1 RJ45-konsolport för CLI-konfiguration
Växlingskapacitet	16 Gbit/s
MAC-adresstabell	8K poster
Hanteringsfunktioner	Webbgränssnitt, CLI, SNMP, VLAN, QoS, IGMP Snooping, LACP, STP/MSTP
Strömförsörjning	Extern strömadapter 9 V DC / 0,6 A (ingår)
Strömförbrukning	Max. 4,9 W
Mått (L x D x H)	171 x 98 x 27 mm
Vikt	Cirka 0,4 kg
Montering	På skrivbord (gummifötter ingår) eller i rack (monteringsvinklar ingår)
Ventilation	Fläktlös, passiv kylning
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10% till 90% RH utan kondens
Nätverksstandarder	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.1Q, 802.1d, 802.1w, 802.1s
Säkerhet	Utsätt inte för vatten, öppna inte, koppla bort för att stänga av strömmen
Underhåll	Rengör med en torr, mjuk trasa, använd inte lösningsmedel
Reparerbarhet	Inga användarreparenbara delar, kontakta TP-Link support
Garanti	Begränsad TP-Link-garanti (se villkor på förpackningen)

Vanliga frågor - TL-SG2008 TP-LINK

Hur återställer man switchen TL-SG2008 till fabriksinställningar?

Håll in Reset-knappen framtill på switchen i cirka 10 sekunder tills lamporna blinkar. Switchen startar om med standardinställningarna.

Hur kommer man åt switchens webbadministrationsgränssnitt?

Anslut din dator till switchen med en Ethernet-kabel. Ställ in en fast IP-adress på din dator i samma undernät (t.ex. 192.168.0.x). Öppna en webbläsare och skriv http://192.168.0.1. Logga in med användarnamnet admin och lösenordet admin (gemener).

Vilka webbläsare är kompatibla med webbgränssnittet?

Webbgränssnittet fungerar med moderna webbläsare som Chrome, Firefox, Edge och Safari. Se till att JavaScript är aktiverat.

Hur konfigurerar man en VLAN på TL-SG2008?

I webbgränssnittet, gå till VLAN > 802.1Q VLAN. Skapa en ny VLAN med ett ID och ett namn, tilldela sedan medlemsportar (tagged eller untagged). Bekräfta konfigurationen.

Vad gör man om man glömt administratörslösenordet?

Utför en fabriksåterställning (se föregående fråga). Detta raderar alla inställningar, inklusive lösenordet.

Kan switchen monteras i ett standardrack?

Ja, TL-SG2008 levereras med monteringsvinklar för installation i ett 19-tumsrack. Fäst vinklarna med medföljande skruvar, skruva sedan fast dem i racket med lämpliga bultar (ingår ej).

Hur ansluter man en SFP-modul till switchen?

Sätt försiktigt i SFP-modulen (t.ex. en mini-GBIC) i SFP-platsen tills den klickar på plats. För att ta bort den, tryck ner metallspaken och dra. Se till att modulen är kompatibel med switchen.

Vilka typer av kablar ska användas för Ethernet-portarna?

Använd RJ45-kablar av kategori 5e eller högre för Gigabit-anslutningar. Kablarna kan vara raka eller korsade tack vare Auto-MDI/MDIX-funktionen.

Har switchen en fläkt?

Nej, TL-SG2008 använder passiv kylning utan fläkt. Den är tyst och lämplig för en kontorsmiljö.

Hur installerar man gummifötterna för användning på skrivbordet?

Vänd på switchen, ta bort skyddsfilmen från klistermärkena på de medföljande gummifötterna och klistra fast dem i fördjupningarna i de fyra hörnen på undersidan av switchen. Placera switchen på en plan och stabil yta.

BRUKSANVISNING TL-SG2008 TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

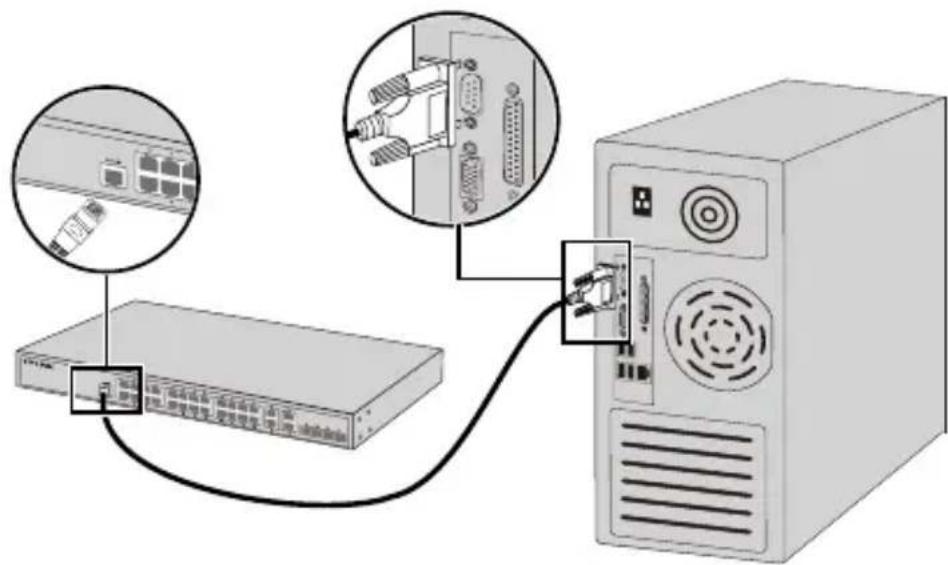

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
